Ariston AVSD 109: Installation

26

DE

 Es ist äußerst wichtig, diese Bedienungsanleitung

sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen

zu können. Sorgen Sie dafür, dass sie im Falle eines

Umzugs oder Übergabe an einen anderen Benutzer das

Gerät stets begleitet, damit auch der neue Inhaber die

Möglichkeit hat, diese zu Rate zu ziehen.

Lesen Sie bitte folgende Hinweise aufmerksam durch,

sie liefern wichtige Informationen hinsichtlich der Installa-

tion, dem Gebrauch und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat keine Transport-

schäden erlitten hat. Im Falle einer Beschädigung Gerät bitte

nicht anschließen, sondern den Kundendienst anfordern.

3. Die vier Transport-

schutzschrauben  aus-

schrauben und das an

der  Rückwand  befindli-

che  Gummiteil  nebst

entsprechendem

Distanzstück  abnehmen

(

siehe Abbildung

).

4. Die Löcher mittels der mitgelieferten Kunststoffstöpsel

schließen.

5. Die drei Löcher, die zur Lagerung des Steckers verwen-

det worden sind (an der Rückwand unten rechts), durch

den entsprechenden Stöpsel schließen.

6. Sämtliche Teile aufbewahren: Sollte der Waschvoll-

automat erneut transportiert werden müssen, müssen

diese Teile wieder eingesetzt werden.

 Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

1. Der Waschvollautomat muss auf einem ebenen, festen

Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile

oder ähnliches anzulehnen.

2. Sollte der Boden nicht

perfekt eben sein, müssen

die Unebenheiten durch

An- bzw. Ausdrehen der

vorderen Stellfüße ausge-

glichen werden

(siehe

Abbildung)

, der auf der

Arbeitsfläche zu ermitteln-

de Neigungsgrad darf 2°

nicht  überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche

Stabilität, durch die Vibrationen, Betriebsgeräusche und ein

Verrücken des Gerätes vermieden werden. Bei Teppichbö-

den müssen die Stellfüße so reguliert werden, dass ein

ausreichender Freiraum zur Belüftung unter dem Waschvoll-

automaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Legen Sie die Gummi-

dichtung A in das

Anschlussstück  des

Zulaufschlauches ein und

drehen Sie dieses an

einen  mit

Gewindeanschluss  von  ¾

G  versehenen  Kaltwasser-

hahn (

siehe Abbildung

).

Lassen Sie das Wasser

vor dem Anschluss so lange auslaufen, bis klares

Wasser  austritt.

2. Schließen Sie das

andere  Ende  des  Schlau-

ches an den oben rechts

am  Rückteil  des  Wasch-

vollautomaten  befindli-

chen  Wasseranschluss

an (

siehe Abbildung

).

3. Der Schlauch darf hierbei nicht eingeklemmt oder

abgeknickt  werden.

 Der Wasserdruck muss innerhalb der Werte liegen,

die in der Tabelle der Technischen Daten angegebenen

sind (

siehe nebenstehende Seite

).

 Sollte der Zulaufschlauch nicht lang genug sein, dann

wenden Sie sich bitte an einen Fachhändler oder an

einen  autorisierten  Fachmann.

Installation

A

27

DE

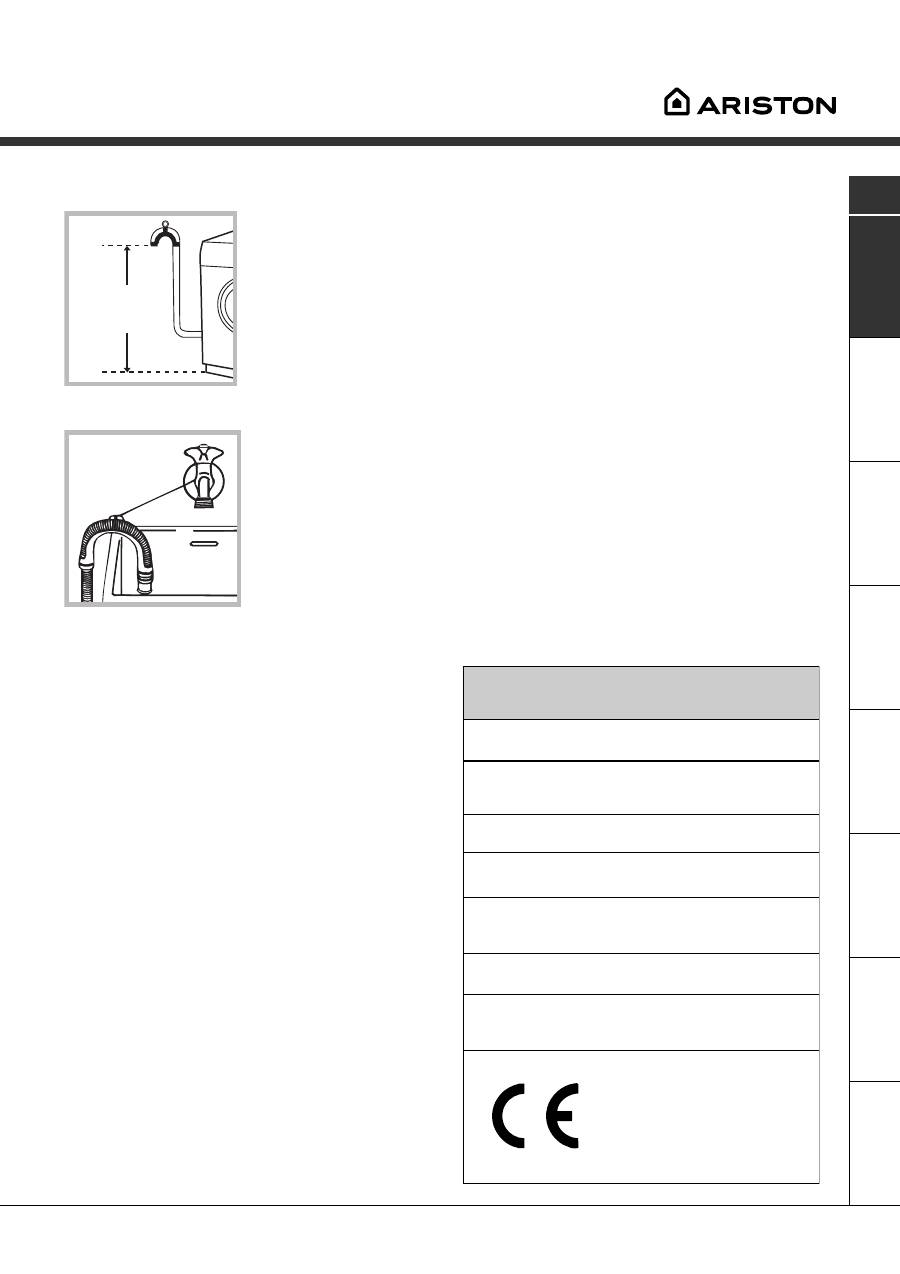

Anschluss  des  Ablaufschlauches

Schließen Sie den Ablauf-

schlauch, ohne ihn dabei

zu krümmen, an eine

Ablaufleitung, oder an

einen in der Wand in einer

Mindesthöhe von 65 - 100

cm angelegten Ablauf an;

oder hängen Sie ihn in ein

Becken oder eine Wanne

ein; befestigen Sie ihn in

diesem Falle mittels der

mitgelieferten Führung an

dem Wasserhahn (

siehe

Abbildung

). Das freie

Ablaufschlauchende darf

nicht unter Wasser

bleiben.

 Verlängerungsschläuche sollten nicht eingesetzt

werden, sollte dies jedoch absolut unvermeidlich sein,

muss die Verlängerung denselben Durchmesser des

Originalschlauchs aufweisen und 150 cm nicht über-

schreiten.

Elektronschluss

Vor Einfügen des Steckers in die Steckdose ist sicherzu-

stellen,  dass:

• die Steckdose über eine normgerechte Erdung

verfügt;

• die Steckdose die in nebenstehender Datentabelle

angegebene Höchstlast des Gerätes trägt;

• die Stromspannung den in nebenstehender Daten-

tabelle aufgeführten Werten entspricht;

• der Stecker in die Steckdose passt.  Andernfalls muss

der Stecker (oder die Steckdose) ersetzt werden.

 Der Waschvollautomat darf nicht im Freien installiert

werden, auch nicht, wenn es sich um einen geschützten

Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten

Gewittern und Unwettern auszusetzen.

 Die Steckdose sollte nach installiertem Gerät leicht

zugänglich sein.

  Verwenden  Sie  bitte  keine  Verlängerungen  oder

Mehrfachstecker.

 Das Kabel darf nicht gebogen bzw. eingeklemmt

werden.

 Das Versorgungskabel darf nur durch autorisierte

Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller weist jede Haftung zurück, falls

diese Vorschriften nicht eingehalten werden sollten.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem

Gebrauch erst einen Waschgang (mit Waschmittel) ohne

Wäsche durchlaufen. Stellen Sie hierzu das 90°C-

Waschprogramm ohne Vorwäsche ein.

Kundendienst

Störungen

Vorsichtsmaßr

egeln

W

artung

und

Pflege

W

aschpr

ogramme

W

aschmittel

Installation

Beschr

eibung

65 - 100 cm

Technische Daten

Modell

AVSD 109

Abmessungen

Breite 59,5 cm

Höhe 85 cm

Tiefe 40 cm

Fassungsvermögen

1 bis 4,5 kg

Elektroanschlüsse

Spannung 220/230 Volt 50 Hz

max. Leistungsaufnahme 1850 W

Wasseranschlüsse

Höchstdruck 1 MPa (10 bar)

Mindestdruck 0,05 MPa (0,5 bar)

Trommelvolumen 40 Liter

Schleudertouren

bis zu 1000 U/min.

Prüfprogramme

gemäß IEC456

Programm 3; Temperatur 60°C;

bei einer Lademenge von 4,5 kg.

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 73/23/EWG vom 19.02.73

(Niederspannung)

und nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89

(elektromagnetische Verträglichkeit)

und nachfolgenden Änderungen
