Planar PD4010: REGULATORY COMPLIANCE

Enregistrez votre produit planar aujourd’hui

Merci d’avoir choisi Planar. Pour être sûr de recevoir tous les services et bénéfi ces et de

votre produit Planar enregistrez votre produit Planar aujourd’hui. Visitez notre site web:

http://www.planar.com/support/product_registation.html

Cables, lampes de remplacement et accessoires

Pour trouver des câbles, lampes de remplacement et des accessoires pour votre projecteur

Planar, moniteur LCD, ou tout autre produit Planar, visitez notre boutique en ligne:

http://www.PlanarOnlone.com ou trouvez d’autres points de vente de produits Planar

http://www.planar.com/howtobuy.

4

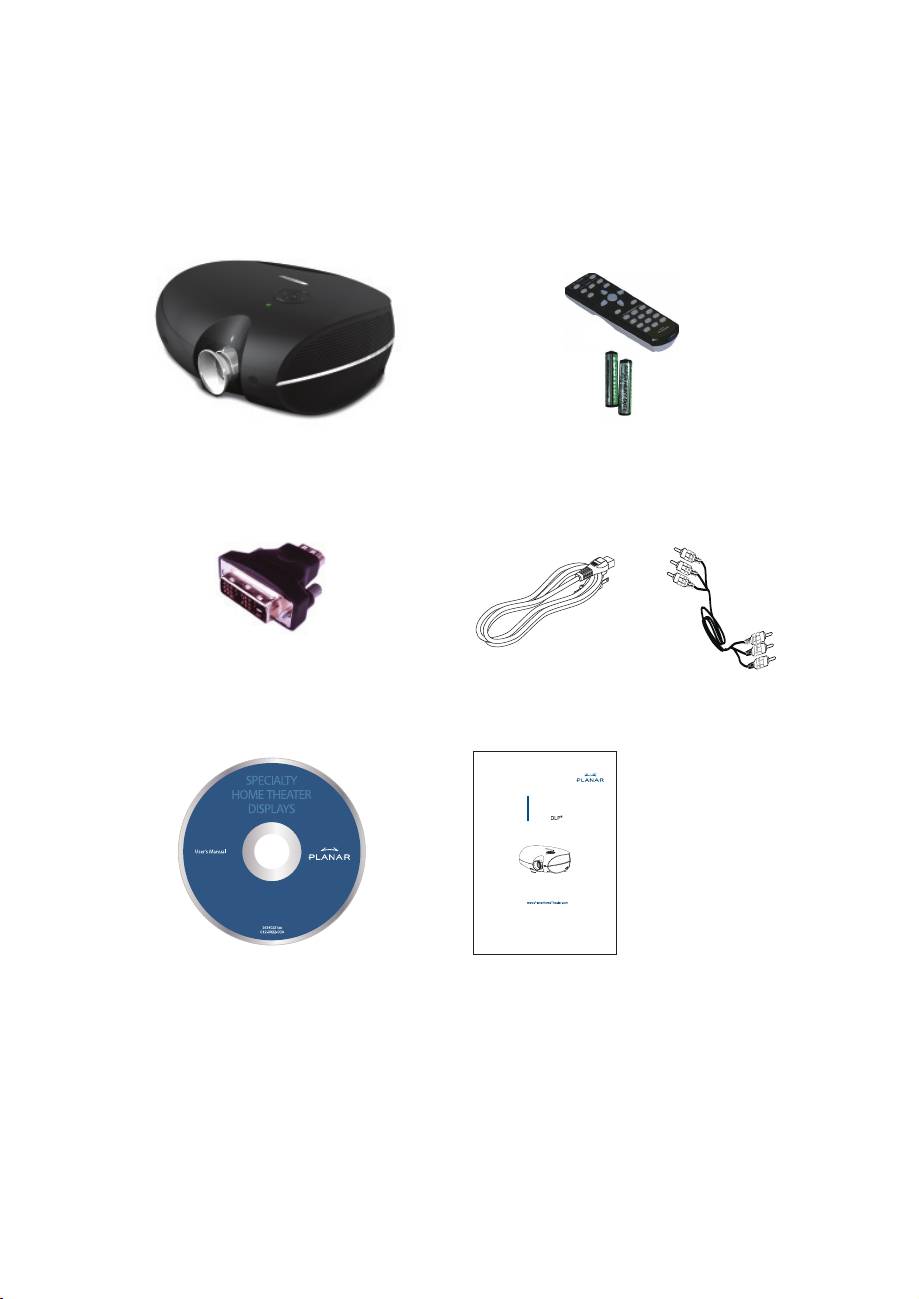

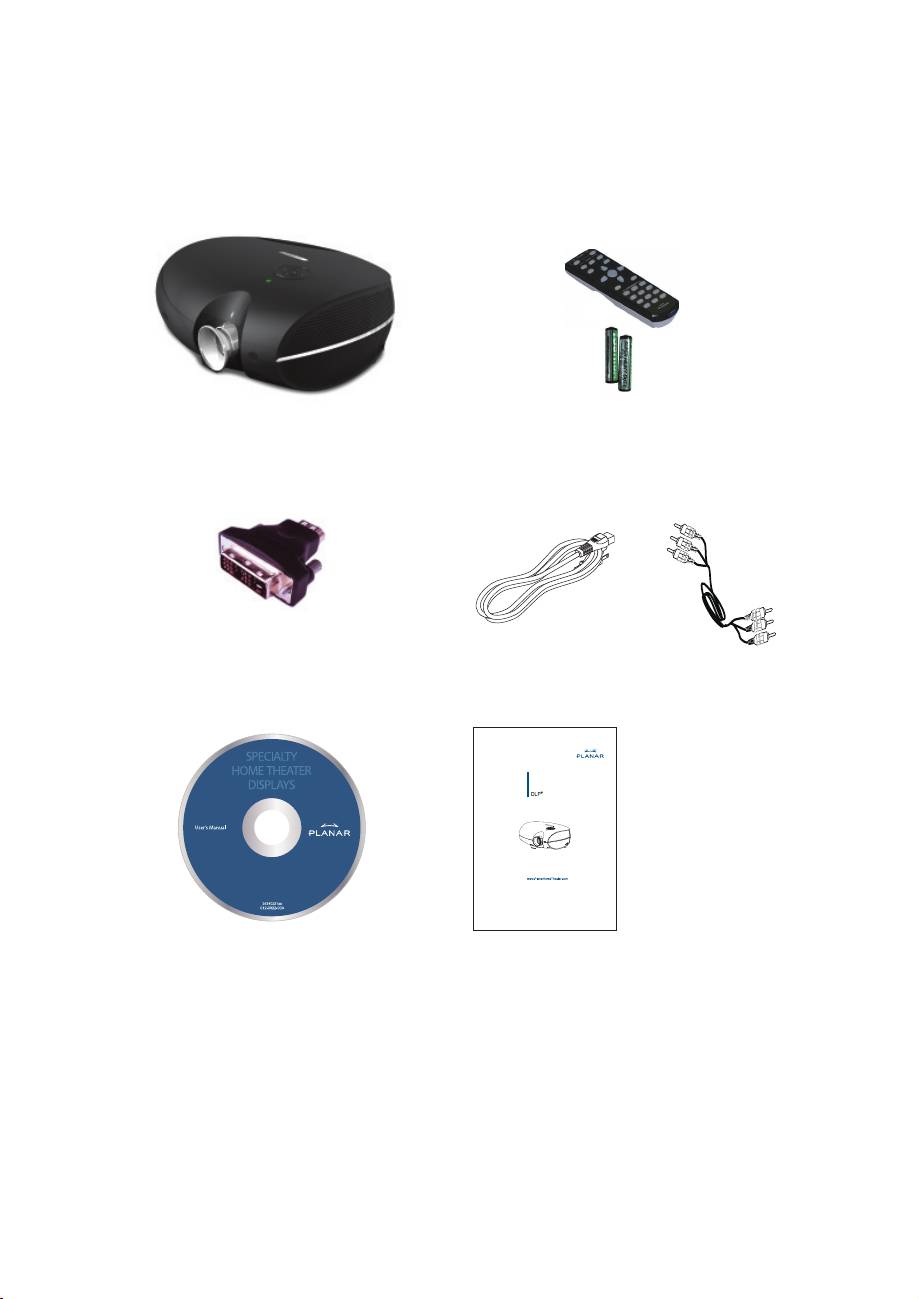

LISTE DU MATÉRIEL FOURNI

Déballer précautionneusement le projecteur et vérifi er que les éléments

suivants sont bien inclus.

Télécommande du projecteur DLP

DLP Projecteur

(avec deux piles AAA)

Adaptateur DVI vers HDMI

Câble d’alimentation

Câble Vidéo

(PD4010 seulement)

(Suivant le pays)

Composant

PD4010

PD7010

PD7060

Projecteur

Guide d'Utilisation

CD-ROM

Guide d’utilisation

(Ce Manuel d’utilisation)

Contactez votre fournisseur immédiatement si un élément est manquant, si un

élément semble endommagé, ou si l’appareil ne fonctionne pas.

5

FONCTIONS DE LA TÉLÉCOMMANDE

NUMÉRO ELÉMENT DESCRIPTION

1 Allumage Allume le projecteur

2 Extinction Eteint le projecteur

ON ─ POWER ─ OFF

3 Source 1 Confi gurable par l’utilisateur

(Défaut: HDMI)

4 Source 2 Confi gurable par l’utilisateur

SOURCE

(Défaut: Composant)

5 Source 3 Confi gurable par l’utilisateur

1

23

(Défaut: DVI-D)

6 Source 4 Confi gurable par l’utilisateur

(Défaut: PC)

45

7 Source 5 Confi gurable par l’utilisateur

(Défaut: Video/S-Video)

8 Curseur

vers le haut

Navigue et modifi e les paramètres

9 Curseur

dans l’ASE

vers la

gauche

10 Entrée Entrée Modifi e les paramètres dans

l’ASE

11 Curseur

Navigue et modifi e les paramètres

vers la

dans l’ASE

droite

12 Curseur

vers le bas

13 Sortie Sort des menus de l’ASE ou des

champs de sélections

14 Menu Ouvre l’ASE

15 Touche de

Paramètre 1 mémorisé de

raccourci 1

l’utilisateur

16 Touche de

Paramètre 2 mémorisé de

raccourci 2

l’utilisateur

17 Touche de

Paramètre 3 mémorisé de

raccourci 3

l’utilisateur

18 Contraste Contrôle le contraste de l’image

19 Luminosité Contrôle la luminosité de l’image

20 Rapports

Change le mode d’affi chage: 16:9

d’affi chage

→ Letterbox → 4:3 → Native

21 Gamma Change le gamma: Film → Video →

Cinéma → PC → Photo

22 Cadrage Change le cadrage: Sans → Rogner

→ Zoom

23 Trapèze Confi gurer le trapèze

24 Auto Synchronise automatiquement

l’affi chage en mode RGB

25 Noir Rend l’écran noir

26 Voyant Allume et éteint le voyant lumineux

6

INSERTION DES PILES DE LA TÉLÉCOMMANDE

1.

Retirez le couvercle du

compartiment des piles en

glissant le couvercle dans la

direction de la fl èche,

2.

Insérez les piles fournies en

prenant garde à la polarité

(+/-) comme indiqué à côté.

3.

Replacez le couvercle.

1. Utilisez seulement des piles AAA alcalines.

2. Débarrassez-vous des piles usagées conformément à

MISE EN GARDE

la législation en vigueur.

3. Retirez les piles en cas de non utilisation prolongée du

projecteur

7

CONNEXION D’APPAREILS EN ENTRÉE

Un PC, un ordinateur portable ou des appareils vidéo peuvent être connectés

au projecteur en même temps. Les appareils vidéo incluent lecteurs VHS,

DVD et VCD, des caméra vidéo et des appareils photos numériques, et les

hautes sources de défi nition. Consultez le manuel d’utilisation de l’appareil

connecté pour vérifi er qu’il possède le bon connecteur.

Comme précaution de sécurité, déconnectez toutes les

A

TTENTION

sources électriques du projecteur et des appareils con-

nectés avant de les brancher.

8

ALLUMAGE ET EXTINCTION DU PROJECTEUR

1.

Retirez le couvercle de la lentille.

2.

Connectez le câble d’alimentation au pro-

jecteur. Connectez l’autre bout à la prise

électrique murale.

3.

Appuyez sur le bouton Power. Le voyant

d’alimentation sur le projecteur s’allume.

Allumez les appareils connectés.

4.

L’écran de sélection de la langue ap-

paraît (confi guration initiale seulement).

Choisissez la langue désirée.

1. Appuyez sur le bouton du curseur

ST jusqu’à ce que la Langue soit

mise en valeur.

2. Appuyez sur le curseur W X ou sur

la touche Menu pour confi rmer votre

choix, et fermer l’ASE.

5.

Si plus d’une source vidéo est connectée,

appuyez sur le bouton source pour sélec-

tionner la source.

6.

Appuyez sur le bouton d’alimentation pour

éteindre le projecteur. L’écran d’extinction

apparaît.

Note: Appuyez sur le bouton

d’alimentation une nouvelle fois dans les

cinq (5) secondes pour annuler l’extinction

du projecteur.

7.

Lorsque le voyant d’alimentation du pro-

jecteur s’arrête de clignoter, le projecteur

passe en mode de veille.

Ne pas retirer le cordon d’alimentation avant que le voy-

A

TTENTION

ant ne se soit arrêté de clignoter, ce qui indique que le

projecteur s’est refroidit.

9

AJUSTEMENT DE LA MISE AU POINT ET DE

L’

AGRANDISSEMENT

Mise au point Agrandissement

1.

Localisez la bague d’ajustement de la

mise au point et de l’agrandissement de

l’image sur le projecteur.

2.

Tournez la bague du contrôle de la mise

a point pour faire la mise au point de

l’image projetée.

3.

Utilisez la bague d’agrandissement pour

redimensionner l’image projetée et la taille

de l’écran.

10

RESOLUTION DE PROBLEMES

Les lignes ci-dessous fournissent des informations pour traiter les problèmes

que vous pourriez rencontrer en utilisant le projecteur. Si le problème reste

irrésolu, contactez l’assistance de votre revendeur. En général, après avoir

tenté de résoudre le problème pendant un certain temps, on se rend compte

que le problème était simple à résoudre comme rebrancher un câble qui tenait

mal. Vérifi ez les points suivants avant d’aller plus loin dans votre recherche de

solution.

•

Utilisez un autre appareil électrique pour vérifi er que la prise électrique

fonctionne.

•

Vérifi ez que le projecteur est allumé

•

Vérifi ez que les câbles sont bien enfoncés.

•

Vérifi ez que les appareils connectés sont allumés.

•

Vérifi ez que le PC connecté n’est pas en veille.

•

Vérifi ez que l’ordinateur connecté est confi guré pour un écran externe

(cela se fait en général en appuyant sur une combinaison de touche avec

les touches de fonction sur l’ordinateur portable).

Problèmes courants et Solutions

Problème d’image

Problème: Aucune image n’apparaît sur l’écran

1. Vérifiez les paramètres sur votre ordinateur portable ou PC de bureau.

2. Éteignez tous les équipements et rallumez dans l’ordre correct.

Problème: L’image est fl oue

1. Ajustez la Mise au point sur le projecteur.

2. Appuyez sur la touche Auto de la télécommande ou du projecteur.

3. Assurez vous que le distance entre l’écran et le projecteur est inférieur à

10 mètres (33 pieds)

4. Vérifiez que la lentille du projecteur est propre.

Problème: L’image est plus large en haut ou en bas (effet de trapèze)

1. Positionnez le projecteur pour qu’il soit aussi perpendiculaire à l’écran

que possible.

2. Utilisez le bouton de réglage du trapèze sur la télécommande ou le pro-

jecteur pour corriger le problème.

Problème: L’image est à l’envers ou est renversée

Vérifiez les paramètres de Projection dans le menu Utilitaire de l’ASE.

11

Problème: L’image est rayée

1. Ajustez la Fréquence et le Tracking dans le menu Utilitaire de l’ASE aux

valeurs par défaut.

2. Pour vérifier que le problème ne vient pas d’une carte vidéo d’un PC con-

necté, connectez un autre ordinateur.

Problème: L’image est sombre sans contraste

Ajustez le Contraste dans le menu Image de l’ASE.

Problème: Les couleurs de l’image projetée ne correspondent pas aux cou-

leurs de l’image source.

Ajustez la Température des couleurs et le paramètre Gamma dans le

menu Image de l’ASE.

Problèmes de lampe

Problème: Il n’y a pas de lumière du projecteur

1. Vérifiez que le câble d’alimentation est bien connecté.

2. Vérifiez que la prise électrique murale fonctionne bien en y branchant un

autre appareil électrique.

3. Redémarrez le projecteur dans le bon ordre et vérifiez que le voyant

d’alimentation est vert.

4. Si vous avez remplacé la lampe récemment, essayez de la remettre en

place.

5. Remplacer la lampe.

6. Placez la vieille lampe dans le projecteur et essayez le projecteur.

Problème: La lampe s’éteint

1. Des surtensions électriques peuvent provoquer l’arrêt de la lampe.

Appuyez sur le bouton d’alimentation deux fois pour éteindre le pro-

jecteur. Lorsque le voyant d’alimentation est allumé, appuyez sur le

bouton d’alimentation.

2. Remplacez la lampe.

3. Placez la vieille lampe dans le projecteur et essayez le projecteur.

Problèmes de la télécommande

Problème: Le projecteur ne répond pas à la télécommande

1. Dirigez la télécommande vers le capteur du projecteur.

2. Vérifiez que le chemin entre la télécommande et le projecteur est libre de

tout obstacle.

3. Éteignez toute lampe fluorescente dans la pièce.

4. Vérifiez le sens de la pile de la télécommande.

5. Remplacez les piles de la télécommande.

6. Eteignez les autres appareils qui utilisent l’Infrarouge dans le voisinage.

7. Donnez la télécommande à réparer.

12

REPECT DES REGLEMENTATIONS

AVERTISSEMENT FCC

Cet équipement a été testé et respecte les contraintes pour un appareil

numérique de Classe B comme indiqué au chapitre 15 de la réglementation

FCC. Ces contraintes sont conçues pour fournir une protection raisonnable

contre les interférences nuisibles en cas d’utilisation dans un environnement

commercial.

Cet équipement génère, utilise, et peut rayonner de l’énergie au moyen de

fréquences radio, et en cas d’installation ou d’utilisation en désaccord avec

les instructions du guide, il peut produire des interférences nuisibles avec

des appareils de communication radio. L’utilisation de cet équipement dans

un endroit résidentiel peut produire des interférences nuisibles auquel cas

l’utilisateur devra corriger les interférences à ses frais.

Tout changement ou modifi cation non approuvées expressément par les

parties responsables peuvent empêcher les autorités compétantes d’intevenir

sur l’équipement.

Canada

Cet appareil de classe B suit les normes canadiennes ICES-003.

Certifi ations de Sécurité

FCC Class B, UL, c-UL, CE, TUV-GS, CCC

Avertissement EN 55022

Ce produit est de Classe B. Dans un environnement domestique, il peut être

source d’interférence radio, auquel cas l’utilisateur doit prendre les mesures

appropriées. L’utilisation typique est dans une salle de conférence, de réunion

ou dans un auditorium.

13

FERNBEDIENUNGSFUNKTIONEN

ARTIKEL

LABEL BESCHREIBUN

1 Speisung

Schaltet Projektor-Macht ein

ein

2 Spesung

Schaltet Projektor-Macht aus

ON ─ POWER ─ OFF

aus

3 Quelle 1 Benutzer konfi gurierbar

SOURCE

(Default: HDMI)

4 Quelle 2 Benutzer konfi gurierbar

1

23

(Default: Component)

5 Quelle 3 Benutzer konfi gurierbar

45

(Default: DVI-D)

6 Quelle 4 Benutzer konfi gurierbar

(Default: PC)

7 Quelle 5 Benutzer konfi gurierbar

(Default: Video/S-Video)

8 Obercursor

Befährt und ändert Einstellungen

9 Linkscursor

in OSD

10 Eingabe Befährt und ändert Einstellungen

in OSD

11 Rechtscursor Befährt und ändert Einstellungen

12 Niedrigcursor

in OSD

13 Ende Ausgänge OSD Menüs oder

Menüauswahlfi elds

14 Menü Öffnet den OSD

15 Hot Key 1 User memory setting 1

16 Hot Key 2 User memory setting 2

17 Hot Key 3 User memory setting 3

18 Kontrast Reguliert Schirm-Kontrast

19 Helligkeit Reguliert Schirm-Helligkeit

20 Aspektrate Knebelknopf-Bildseitenformat: 16:9

→ Briefkasten → 4:3 → Native

21 Gamma Knebelknopf-Gamma: Film → Video

→ Kino → PC → Foto

22

Überansehen

Knebelknopf-Überansehen: aus →

Schneiden → Zoomen

23 Keystone Reguliert keystone

24 Auto Automatisch synchronisiert Anzeige-

Einstellungen in der RGB Weise

25 Formblatt Macht das Schirm-Formblatt

26 LED Kehrt um FÜHRTE Licht und davon

AN DIE NASE HERUM

6

DAS EINFÜGEN DER FERNBEDIENUNGSBATTERIEN

1.

Entfernen Sie den

Batterieraum-Deckel, den

Deckel in der Richtung auf

den Pfeil gleiten laßend.

2.

Fügen Sie die geliefer-

ten Batterien ein, die die

Widersprüchlichkeit

(+/-), wie gezeigt, hier zur

Kenntnis nehmen.

3.

Ersetzen Sie den Deckel.

1. Verwenden Sie nur AAA alkalische Batterien.

2. Verwendete Batterien gemäß lokalen

VERWARNUNG

Verordnungsregulierungen anordnen.

3. Die Batterien entfernen, die wenn nicht den Projektor

seit anhaltenden Perioden verwenden.

7

DAS ANSCHLIESSEN VON EINGANGSGERÄTEN

Ein PC oder Notizbuchcomputer sowie Videogeräte können mit dem Projektor

zur gleichen Zeit verbunden werden. Videovorrichtungen schließen DVD,

VCD, und VHS Spieler, sowie Filmecamcorder, digitale stille Kameras und

hohe defi nitionenquellen mitein. Überprüfen Sie das Benutzerhandbuch des

in Verbindung stehenden Geräts, um zu bestätigen, dass es den passenden

Produktionsstecker hat.

Als eine Sicherheitsvorsichtsmaßnahme, trennen Sie die

W

ARNUNG

ganze Macht zum Projektor und dem Anschließengeräte

vor dem Bilden von Verbindungen.

8

DAS STARTEN UND DAS SCHLIESSEN DES KINOPROJE

1.

Entfernen Sie den Linse-Deckel.

2.

Verbinden Sie die Stromschnur mit dem

Projektor. Verbinden Sie das andere Ende

mit einem Wand-Ausgang.

3.

Drücken Sie den Macht-Knopf. Die Macht

FÜHRTE den Projektor AN DIE NASE

HERUM dreht sich. Machen Sie die verbun-

denen Geräte an.

4.

Der Sprachauswahl-Schirm erscheint (nur

Anfängliche Einstellung). Wählen Sie die

gewünschte Sprache aus.

1. Drücken Sie den Cursor-Knopf 

bis zu Sprache hervorgehoben wird.

2. Drücken Sie den Cursor-Knopf  

oder Menüknopf, um die Sprache

zu bestätigen, und den OSD zu

schließen.

5.

Wenn mehr als ein Eingangsgerät verbun-

den wird, drücken Sie den Quellknopf, um

zu suchen.

6.

Drücken Sie den Stromknopf, um den

Projektor auszuschalten. Der Schirm des

Abfalls erscheint.

Bemerken: Das Drücken des Macht-

Knopfs wieder innerhalb von fünf (5)

Sekunden annulliert das Antreiben unten

der Projektor.

7.

Wenn die Strom-lampe aufhört zu blinken,

geht der Projektor Hilfsweise weiter.

Ziehen Sie die Stromschnur nicht heraus, bis die

W

ARNUNG

Stromleuchte leuchten haltet, anzeigend, dass sich der

Projektor beruhigt hat..

9

DIE ANPASSUNG DES FOKUS UND STEILFLUGS

1.

Legen Sie den Bildfokus, und Steilfl ug

STEILFLUGS FOKUS

passen sich - ment Ringe auf dem

Projektor an.

2.

Verwenden Sie die Bildsteilfl ug-Kontrolle,

um in der Größe anzupassen geplantes

Image und Schirm-Größe.

3.

Rotate the image fokus control to sharpen

the projected image.

10

FEHLERBESEITIGUNG

Diese Richtlinien stellen Tipps zur Verfügung, um sich mit Problemen zu

befassen, auf die Sie stoßen können, indem sie den Projektor verwenden.

Wenn das Problem ungelöst bleibt, setzen Sie sich mit Ihrem Händler für die

Hilfe in Verbindung.

Häufi g, nachdem Zeit Fehlerbeseitigung ausgab, wird dem Problem zu etwas

ebenso einfach nachgespürt wie eine lose Verbindung. Überprüfen Sie das

folgende vor dem Verfahren zu den problem-spezifi schen Lösungen.

•

Verwenden Sie ein anderes elektrisches Gerät, um zu bestätigen, dass

der elektrische Ausgang arbeitet.

•

Sicherstellen, dass der Projektor angemacht wird.

•

Sicherstellen, dass alle Verbindungen sicher beigefügt werden.

•

Sicherstellen, dass das beigefügte Gerät angemacht wird.

•

Sicherstellen, dass ein verbundener PC nicht darin ist heben Weise auf.

•

Sicherstellen, dass ein verbundener Notizbuchcomputer für eine

Außenanzeige konfi guriert wird. (Das wird gewöhnlich getan, eine Fn-

Schlüssel-Kombination auf dem Notizbuch drückend.)

Allgemeine Probleme und Lösungen

Bildprobleme

Problem: Kein Image erscheint auf dem Schirm

1. Die Einstellungen auf Ihrem Notizbuch oder Tisch-PC nachprüfen.

2. Die ganze Ausrüstung und Macht wieder in der richtigen Ordnung abdre-

hen.

Problem: Das Image wird verschmiert

1. Den Fokus auf dem Projektor regulieren.

2. Den Auto-Knopf auf der Fernbedienung oder Projektor drücken.

3. Sicherstellen, dass die Entfernung des Projektors-zu-Schirm innerhalb

der 10 Meter (33 Fuß) angegebene Reihe ist.

4. Das überprüfen die Projektor-Linse ist sauber.

Problem: Das Image ist oben oder Boden (Trapezoid-Wirkung) breiter

1. Den Projektor einstellen, so ist das auf dem Schirm ebenso rechtwinklig

wie möglich.

2. Den Schlussstein-Knopf auf der Fernbedienung oder Projektor verwen-

den, um das Problem zu korrigieren.

Problem: Das Image wird umgekehrt oder umgekehrt

Überprüfen Sie den Vorsprung, der auf dem Dienstprogramm-Menü des

OSD untergeht.

11

Problem: Das Image wird gestreift

1. Die Frequenz- und Verfolgen-Einstellungen auf dem Dienstprogramm-

Menü Einstellungen des OSD zum Verzug setzen

2. Das Problem zu sichern, wird durch eine Videokarte eines verbundenen

PCs nicht verursacht, einem anderen in Verbindung zu stehen

Problem: Das Image ist ohne Unähnlichkeit fl ach

Regulieren Sie die Kontrasteinstellung auf dem Bildmenü des OSD.

Problem: Die Farbe des geplanten Images vergleicht das Quellimage nicht

Regulieren Sie die Farbtemperatur- und Gammaeinstellungen auf dem

Bildmenü des OSD.

Lampe-Probleme

Problem: Es gibt kein Licht vom Projektor

1. Das überprüfen das Starkstromkabel wird sicher verbunden.

2. Sicherstellen, dass die Stromquelle gut ist, mit einem anderen elektrisch-

en Gerät prüfend.

3. Den Projektor in der richtigen Ordnung und Kontrolle wiederanfangen,

dass die GEFÜHRTE Macht grün ist.

4. Wenn Sie die Lampe kürzlich ersetzt haben, versuchen Sie, die Lampe-

Verbindungen neu zu fassen.

5. Das Lampe-Modul ersetzen.

6. Die alte Lampe zurück im Projektor stellen und den Projektor bedienen

lassen.

Problem: Die Lampe geht ab

1. Stromstösse können die Lampe veranlassen abzubiegen. Drücken

Sie den Macht-Knopf zweimal, um Projektor abzubiegen. Wenn die

GEFÜHRTE Macht auf ist, drücken Sie den Macht-Knopf.

2. Das Lampe-Modul ersetzen.

3. Die alte Lampe zurück im Projektor stellen und den Projektor bedienen

lassen.

Fernbedienungsprobleme

Problem: Der Projektor antwortet auf die Fernbedienung nicht

1. Die Fernbedienung zum entfernten Sensor auf dem Projektor leiten.

2. Den Pfad zwischen entfernt sichern, und Sensor wird nicht versperrt.

3. Irgendwelche Neonlichter im Zimmer abdrehen.

4. Die Batterie-Widersprüchlichkeit überprüfen.

5. Die Batterien ersetzen.

6. Andere Infrarot- ermöglichte Geräte in der Umgebung abdrehen.

7. Die Fernbedienung bedienen lassen.

12

DURCHFUHRUNGSGEHORSAM

FCC die Warnung

Diese Ausrüstung ist geprüft und gefunden worden, um die Grenzen für eine

Klasse B Digitalgerät entsprechend dem Teil 15 der FCC-Regeln zu erfüllen.

Diese Grenzen werden dafür entworfen, vernünftigen Schutz gegen die

schädliche Einmischung zur Verfügung zu stellen, wenn die Ausrüstung in

einer kommerziellen Umgebung bedient wird.

Diese Ausrüstung erzeugt, verwendet, und kann Rundfunkfrequenz-

Energie und, wenn nicht installiert und verwendet in Übereinstimmung mit

dem Instruktionshandbuch ausstrahlen, kann schädliche Einmischung zu

Radiokommunikationen verursachen. Die Operation dieser Ausrüstung in

einem Wohngebiet wird wahrscheinlich schädlich verursachen einmischung,

in welchem Fall der Benutzer erforderlich wird, um die Einmischung auf seine

eigenen Kosten zu korrigieren.

Änderungen oder Modifi zierungen nicht ausdrücklich genehmigt von den

Parteien verantwortlich für den Gehorsam konnten Leere die Gewalt des

Benutzers, die Ausrüstung zu bedienen.

Kanada

Diese Klasse B Digitalapparat erfüllt KANADIER-EIS 003.

Safety Certifi cations

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK

EN 55022 Warning

Das ist eine Klasse B Produkt. In einer Innenumgebung kann es

Radioeinmischung verursachen, in welchem Fall der Benutzer erforderlich

sein kann, um entsprechende Maßnahmen zu ergreifen. Der typische

Gebrauch ist in einem Konferenzraum, Zimmer, oder Auditorium treffend.

13

PD4010

PD7010

PD7060

Proiettore

Guida per l’utente

ACCENDERE/SPEGNERE IL PROIETTORE

1.

Rimuovere la protezione della lente.

2.

Connettere il cavo di alimentazione al

proiettore. Connetterlo ad una presa.

3.

Premere il tasto POWER. Il LED

Power sul proiettore si accenderà.

Accendete le periferiche connesse.

4.

La selezione della lingua apparirà sullo

schermo (solamente per il primo utilizzo).

Selezionare la lingua desiderata.

1.

Premere i tasti ST fi no a che

Lingua è illuminato.

2.

Premere i tasti W X o il tasto Menu

per confermare la lingua e chiudere il

menu OSD.

5.

Se più di una periferica input è colle-

gata, premete il tasto di ricerca.

6.

Premete il tasto di accensione (Power)

per spegnere il proiettore. Apparirà la

schermata di spegnimento.

Attenzione: Premere nuovamente il

tasto Power entro cinque (5) secondi

per cancellare la schermata di spegni-

mento del proiettore.

7.

Quando il LED di accensione (Power)

smette di lampeggiare, il proiettore va

in modalità standby.

Non staccare il cavo dell’alimentazione fi no a che il LED

A

VVERTIMENTO

non smetta di lampeggiare, indicando che il proiettore si

è raffreddato.

8

REGOLARE IL FOCUS E LO ZOOM

1.

LIndividuate gli anelli regolatori focus e

Zoom Focus

zoom sul proiettore.

2.

Usate la funzione zoom per ridimensionare

l’immagine proiettata e la grandezza dello

schermo .

3.

Ruotate l’anello focus per mettere a fuoco

l’ immagine proiettata.

9

RISOLUZIONE PROBLEMI

Questa guida fornisce consigli su come trattare i problemi che si possono

riscontrare usando il proiettore . Se non riuscite a risolvere il problema ,

contattate il rivenditore per assistenza.

Spesso dopo molto tempo passato a cercare di risolvere il problema, la causa

è semplicemente un cavo lasco. Controllate il seguente.

•

Utilizzate un altro apparecchio elettrico per vedere che la presa funzioni.

•

Assicuratevi che il proiettore sia acceso.

•

Assicuratevi che tutti i cavi siano collegati.

•

Assicuratevi che l’eventuale periferica esterna sia collegata.

•

Assicuratevi che un eventuale PC non sia in modalità sospesa.

•

Assicuratevi che un eventuale computer portatile sia confi gurato per uno

schermo esterno. (Generalmente premendo una combinazione di tasti Fn

sul portatile.)

Problemi comuni e soluzioni

Problemi con l’immagine

Problema: Nessuna immagine appare sullo schermo

1. Verifica le impostazioni del vostro PC o computer portatile.

2. Spegnete gli apparecchi ed accendeteli nell’ordine corretto.

Problema: L’immagine non è a fuoco

1. Regolate il Focus sul proiettore.

2. Premete il tasto Auto sul telecomando o sul proiettore.

3. Assicuratevi che la distanza proiettore-schermo non sia più di 10 metri

(33 piedi).

4. Controllate che la lente del proiettore sia pulita.

Problema: l’immagine è più grande in altro od in basso nello schermo (effetto

trapeizodale)

1. Posizionate il proiettore il più perpendicolare possibile allo schermo.

2. Usate il tasto Distorsione sul telecomando o sul proiettore per correg-

gere il problema.

Problema: L’immagine è rovesciato o sotto

Controllate il settaggio del Proiezione sul menu Utility dell’OSD.

Problema: L’immagine è disturbata

1. Settate la Frequenza delle tracce sul menu Utility dell’OSD ai parametri

di default.

2. Per essere sicuri che il problema non sia causato dalla scheda video del

PC, connettete un altro computer.

10

Problema: L’immagine è piatta senza contrasto

Regolate il Contrasto sul menu Immagine dell’OSD.

Problema: Il colore dell’ immagine proiettata è diverso da quello

dell’immagine originale.

Regolate la Temperatura del colore e la Gamma sul menu Immagine

dell’OSD.

Problemi della lampada

Problema: non c’è luce dal proiettore

1. Controllate che il cavo di alimentazione sia collegato.

2. Assicuratevi che arrivi energia elettrica collegando un altro apparecchio

elettrico.

3. Riaccendete il proiettore nell’ordine corretto e controllate che il LED sia

verde.

4. Se avete sostituito la lampada recentemente, controllate che sia posizio-

nata correttamente.

5. Sostituite il modulo della lampada.

6. Rimettete la vecchia lampada nel proiettore e portate il proiettore in as-

sistenza.

Problema: La lampada si spegne

1. Un sovraccarico di elettricità può spegnere la lampada. Premere il tasto

di accensione due volte per spegnere il proiettore. Quando la luce LED è

accesa, premere il tasto power.

2. Sostituire il modulo della lampada.

3. Rimettete la vecchia lampada nel proiettore e portate il proiettore in as-

sistenza.

Problemi del telecomando

Problema: Il proiettore non risponde al telecomando

1. Puntate il telecomando verso il sensore del proiettore.

2. Assicuratevi che non vi sia niente fra il telecomando ed il sensore.

3. Spegnete ogni luce fluorescente nella stanza.

4. Controllate la polarità delle pile.

5. Sostituite le pile.

6. Spegnete qualsiasi apparecchio a raggi infrarossi nelle vicinanze.

7. Portate il telecomando in assistenza.

11

NORMATIVA

Avvertenze FCC

Questo apparecchio è stato testato ed è conforme alle apparecchiature

digitali di Classe B in accordo con la Parte 15 della regolamentazione FCC.

Questi limiti sono progettati per fornire una protezione ragionevole contro le

interferenze pericolose quando l’apparecchio è in funzione in un ambiente

commerciale.

Questo apparecchio genera, usa ed emette frequenze radio, se non installato

secondo quanto spiegato nel manuale d’istruzioni, può causare interferenze

pericolose con le comunicazioni radio. L’utilizzo dell’apparecchio in aree

residenziali può causare interferenze pericolose, in tal caso l’utente dovrà

correggere le interferenze a sue spese. I cambiamenti e le modifi che non

espressamente approvate dalle parti responsabili dell’accordo potrebbero

invalidare l’autorità dell’utente di utilizzare l’apparecchio.

Canada

Questo apparecchio digitale Classe B è conforme al regolamento canadese

ICES-003.

Certifi icati di Sicurezza

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK

EN 55022 Avvertenze

Questo prodotto è di Classe B In un ambiente domestico può causare

interferenze radio, in tal caso l’utente è consigliato di prendere adeguate

misure. L’uso tipico è in una sala conferenze, una sala riunioni o in un

auditorio.

12

PD4010

PD7010

PD7060

Proyector

Guía Rápida Para Empezar

English

Français

Planar Systems, Inc.

Planar Systems, Inc.

Corporate Headquarters

Maison mère

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Planar Customer Support

Support technique Planar

Telephone: US: 1-866-PLANAR1 (866) 752-6271

Telephone: en Anglais: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Hors des Etats-Unis: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technical Library: http://www.planar.com/support

Support technique en ligne: http://www.planar.com/support

Hours: M-F, 8am - 8pm ET, 12pm - 12am GMT

Horaires: M-F, 8am - 8pm ET, 12pm - 12am GMT

Deutsch

Italiano

Planar Systems, Inc.

Planar Systems, Inc.

Korporatives Hauptquartier

Sede

1195 NW Compton Drive, USA

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Kundenunterstützung Planars

Planar Assitenza clienti

Telefon: VS: 1-866-PLANAR1 (866) 752-6271

Telefono: US: 1-866-PLANAR1 (866) 752-6271

Außerhalb der Vereinigten Staaten: +1 (503) 748-5799

Resto del mondo: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technische Bibliothek: http://www.planar.com/support

Risorse tecniche online: http://www.planar.com/support

Stunden: M-F, 8am - 8pm ET, 12pm - 12am GMT

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Español

Svenska

Planar Systems, Inc.

Planar Systems, Inc.

Sede corporativo

Huvudkontor

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

Apoyo de cliente

Planar Kundsupport

Teléfono: EEUU: 1-866-PLANAR1 (866) 752-6271

Telefon: US: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Internationellt: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-post: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

On-line tekniska bibliotek: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Öppet: Mån-fre 8.00-20.00 ET, 12.00-24.00 GMT

简体中文

繁體中文

美商平达科技股份有限公司（Planar System, Inc.）

美商平達科技股份有限公司（Planar System, Inc.）

美国总公司

美國總公司

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

客户支持部

平達科技客戶支援部

电话：美国：1-866-PLANAR1 (866) 752-6271

電話：美國：1-866-PLANAR1 (866) 752-6271

美国境外：+1 (503) 748-5799

美國境外：+1 (503) 748-5799

电子邮件信箱：PlanarSupport@planar.com

電子郵件信箱：PlanarSupport@planar.com

在线技术总览：http://www.planar.com/support

線上技術總覽：http://www.planar.com/support

查询时间：周一至周五，东部时间　8am∼8pm：格林威治标准时间　12pm∼12am

查詢時間：週一至週五，東部時間 8am～8pm，格林威治標準時間 12pm～12am

日本語

한국어

プラナーシステムズ(株)

플래너 시스템

本社

본사(미국)

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

プラナーカスタマーサポート

미국 전화: 1-866-PLANAR1 (866) 752-6271

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

미국외 전화

: +1 (503) 748-5799

アメリカ本土以外：+1 (503) 748-5799

이메일: PlanarSupport@planar.com

E-mail：PlanarSupport@planar.com

온라인 기술 자료: http://www.planar.com/support

オンラインテクニカルライブラリ：http://www.planar.com/support

시간: 월-금, 오전8시 – 오후 8시(미동부), 오전 12시

営業時間：M-F, 8am - 8pm ET, 12pm - 12am GMT

– 오후 12시(GMT)

Português

Русский

Planar Systems, Inc.

Planar Systems, Inc.

Cooperar Quartel-general

Корпоративный Штаб

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

Suporto para cliente do Planar

Planar Поддержка Клиента

Telefone: EUA: 1-866-PLANAR1 (866) 752-6271

Телефон: США: 1-866-PLANAR1 (866) 752-6271

Fora de EUA: (503) 748-5799

Внутри США: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

Онлайн Техническая Библиотека: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Часы: M-F, 8am - 8pm ET, 12pm - 12am GMT

2

Copyright

Esta publicación, incluyendo todas las fotografías, ilustraciones y software, está protegida

por las leyes internacionales de derechos de autor, con todos los derechos reservados. Ni

este manual ni ningún otro material contenido en él, puede ser reproducido sin el consen-

timiento escrito del autor.

© Derechos de autor, octubre, 2006

Sobre esta Guía para el Usuario

Esta guía está dirigida a los usuarios fi nales y describe cómo instalar y operar rápidamente

el proyector DLP. Para una información mas detallada, diríjase a la Guía del Usuario en el

CD o el sitio web del fabricante.

Reconocimiento de Marca Registrada

Kensington es una marca registrada de los EE.UU. que hace parte de ACCO Brand

Corporation con registros emitidos y solicitudes pendientes en otros países del mundo.

Los nombres de todos los otros productos que se mencionan en este manual son la propie-

dad de sus respectivos dueños a los cuales se les hace un reconocimiento.

Instrucciones Importantes sobre el Reciclaje

La(s) lámpara(s) al interior de este producto contiene(n) mercurio.

Este producto puede contener otros desechos electrónicos que pu-

eden ser peligrosos si no se desechan adecuadamente. Recíclelo o

deséchelo conformemente a las Leyes locales, estatales o federales.

Para más información, contacte a la Alianza de Industrias

Electrónicas al

WWW.EIAE.ORG.

Para obtener información especifi ca sobre como desechar lámparas,

visite

WWW.LAMPRECYCLE.ORG.

Desechar Equipos Eléctricos & Electrónicos viejos (Se aplica a la

Unión Europea y otros países europeos con programa de colección

separados).

Este símbolo que se encuentra en su producto o en su embalaje, indica que este

producto no se debe tratar como un desecho domestico cuando desee deshacerse de

él. Por el contrario, debe llevarlo a un punto de colección autorizado para el reciclaje de

equipos eléctricos y electrónicos. Al asegurarse que se ha desecho de este producto

correctamente, usted ayudará a prevenir las consecuencias negativas potenciales

sobre el medio ambiente y la salud pública, que podrían ser en su defecto causadas

por el desecho inadecuado de este producto. El reciclaje de materiales ayudará a

conservar los recursos humanos. Este símbolo sólo es válido en la Unión Europea, si

desea deshacerse de este producto, sírvase contactar a las autoridades locales o al

concesionario y pregúntele cual es el método correcto para deshacerse de él.

Advertencias sobre las Normas

Antes de instalar y utilizar este proyector, lea los avisos de regulación en la sección de

“Cumplimiento de las Normas” en la página 45.

Registre Su Producto Planar Hoy

Gracias por escoger Planar. Para asegurarle que reciba todos los benefi cios de su producto

Planar y los servicios, registre su producto Planar hoy. Visite nuestro sitio Web:

http://www.planar.com/support/product_registation.html

Cables, L ámparas de Remplazo Y Accesorios

Para encontrar cables, lámparas de remplazo y accesorios de su proyector Planar, moni-

tor LCD, pantalla táctil, u otros productos Planar, visítenos en nuestra tienda en línea:

http://www.PlanarOnlone.com o busque otros tiendas que vendan productos Planar en

http://www.planar.com/howtobuy.

3

LISTA DE CONTROL DEL EMBALAJE

Desempaque cuidadosamente el proyector y verifi que que las siguientes

piezas están incluidas en él.

Control Remoto

Proyector DLP

(Con dos pilas AAA)

Adaptador DVI a HDMI

Cable de Corriente Eléctrica

Componente de

(PD4010 únicamente)

(En cada país)

Video Cable

PD4010

PD7010

PD7060

Proyector

Guía Rápida Para Empezar

CD-ROM

Guía Rápida Para

(Para este Manual de Instrucciones)

Empezar

Contacte a su concesionario inmediatamente si falta alguna de estas piezas, o

parecen estar dañadas, o si la unidad no funciona.

4

FUNCIONES DEL CONTROL REMOTO

PIEZA

RÓTULO DESCRIPCIÓN

1 Prendido Prende el proyector

2 Apagado Apaga el proyector

ON ─ POWER ─ OFF

3 Fuente 1 Confi gurable por el usuario

(opción por defecto: HDMI)

SOURCE

4 Fuente 2 Confi gurable por el usuario

(opción por defecto: Componente)

1

23

5 Fuente 3 Confi gurable por el usuario

(opción por defecto: DVI-D)

6 Fuente 4 Confi gurable por el usuario

45

(opción por defecto: PC)

7 Fuente 5 Confi gurable por el usuario

(opción por defecto: Video/S-Video)

8 Cursor para

arriba

Navega y cambia la Confi guración

9 Cursor para

de OSD

la izquierda

10 Entrar Cambia la Confi guración de OSD

11 Cursor para

Navega y cambia la Confi guración

la derecha

de OSD

12 Cursor para

abajo

13 Salir Sale del menú OSD o de los campos

de selección del menú

14 Menú Abre el menú OSD

15 Tecla Rápida 1

Confi guración de memoria por el usuario 1

16 Tecla Rápida 2

Confi guración de memoria por el usuario 2

17 Tecla Rápida 3

Confi guración de memoria por el usuario 3

18 Contraste Ajusta el contraste de la pantalla

19 Brillo Ajusta la luminosidad de la pantalla

20 Relación as-

Cambia el relación del aspecto: 16:9

pecto

→ Letterbox → 4:3 → Nativo

21 Gamma Cambia la gamma: Película → Vídeo

→ Cine → PC → Fotografía

22 Overscan Cambia la sobre-exploración:

Apagado → Recortar → Zoom

23 Keystone Ajusta el keystone

24 Automático Sincroniza automáticamente la visual-

ización de la Confi guración en modo

RGB

25 Vacía Hace que la pantalla aparezca en

blanco

26 LED Prende y apaga la luz LED

5

CUMPLIMIENTO DE NORMAS REGULATORIAS

Aviso del FCC

Este equipo ha sido testeado y cumple con los límites establecidos para

un equipo digital de clase B de acuerdo con la sección 15 de las reglas del

FCC. Estos limites están diseñados con el fi n de proveer una protección

razonable contra interferencias dañinas cuando el equipo opera en un entorno

comercial.

Este equipo genera, usa, y puede irradiar energía de frecuencia de radio

y en caso de no haberse instalado y usado de acuerdo con el Manual de

Instrucciones, puede causar interferencias dañinas a comunicaciones

radiales.

El uso de este equipo en áreas residenciales puede causar interferencias

dañinas, por lo cual el usuario es responsable de corregir la interferencia

asumiendo el gasto correspondiente.

Los cambios o modifi caciones no expresamente aprobadas por las partes

responsables del cumplimiento de las normas podría quitarle autoridad al

usuario para operar el equipo.

Canadá

Este aparato digital clase B cumple con el ICES-003 de Canadá

Certifi caciones de Seguridad

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK

Aviso EN 55022

Este es un producto clase B. En un entorno domestico, este equipo puede

causar interferencias de radio, por lo que en ese caso el usuario debe tomar

las medidas adecuadas. El típico uso es una sala de reuniones, sala de

conferencia o auditorio.

Planar Systems, Inc.

Sede corporativo

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Apoyo de cliente

Teléfono:

EEUU: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

E-mail: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

12

PD4010

PD7010

PD7060

Projektor

Användarhandbok

English

Français

Planar Systems, Inc.

Planar Systems, Inc.

Corporate Headquarters

Maison mère

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Planar Customer Support

Support technique Planar

Telephone: US: 1-866-PLANAR1 (866) 752-6271

Telephone: en Anglais: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Hors des Etats-Unis: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technical Library: http://www.planar.com/support

Support technique en ligne: http://www.planar.com/support

Hours: M-F, 8am - 8pm ET, 12pm - 12am GMT

Horaires: M-F, 8am - 8pm ET, 12pm - 12am GMT

Deutsch

Italiano

Planar Systems, Inc.

Planar Systems, Inc.

Korporatives Hauptquartier

Sede

1195 NW Compton Drive, USA

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Kundenunterstützung Planars

Planar Assitenza clienti

Telefon: VS: 1-866-PLANAR1 (866) 752-6271

Telefono: US: 1-866-PLANAR1 (866) 752-6271

Außerhalb der Vereinigten Staaten: +1 (503) 748-5799

Resto del mondo: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technische Bibliothek: http://www.planar.com/support

Risorse tecniche online: http://www.planar.com/support

Stunden: M-F, 8am - 8pm ET, 12pm - 12am GMT

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Español

Svenska

Planar Systems, Inc.

Planar Systems, Inc.

Sede corporativo

Huvudkontor

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

Apoyo de cliente

Planar Kundsupport

Teléfono: EEUU: 1-866-PLANAR1 (866) 752-6271

Telefon: US: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Internationellt: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-post: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

On-line tekniska bibliotek: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Öppet: Mån-fre 8.00-20.00 ET, 12.00-24.00 GMT

简体中文

яяяя

美商平达科技股份有限公司Planar System, Inc.

яяяяяяяяяяяя я Planar System, Inc.я

美国总公司

美國總公司

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

客户支持部

яяяяяяяяя

电话美国1-866-PLANAR1 (866) 752-6271

яяяяяя 1-866-PLANAR1 (866) 752-6271

美国境外+1 (503) 748-5799

яяяяя +1 (503) 748-5799

电子邮件信箱PlanarSupport@planar.com

電子郵件信箱：PlanarSupport@planar.com

在线技术总览：http://www.planar.com/support

線上技術總覽：http://www.planar.com/support

查询时间я周一至周五я东部时间　8amя8pmя格林威治标准时间　12pmя12am

查詢時間：週一至週五，東部時間 8am～8pm，格林威治標準時間 12pm～12am

яяя

한국어

プラナーシステムズ(株)

플래너 시스템

本社

본사(미국)

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

プラナーカスタマーサポート

미국 전화: 1-866-PLANAR1 (866) 752-6271

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

미국외 전화

: +1 (503) 748-5799

アメリカ本土以外：+1 (503) 748-5799

이메일: PlanarSupport@planar.com

E-mail：PlanarSupport@planar.com

온라인 기술 자료: http://www.planar.com/support

オンラインテクニカルライブラリ：http://www.planar.com/support

시간: 월-금, 오전8시 – 오후 8시(미동부), 오전 12시

営業時間：M-F, 8am - 8pm ET, 12pm - 12am GMT

– 오후 12시(GMT)

Português

Русский

Planar Systems, Inc.

Planar Systems, Inc.

Cooperar Quartel-general

Корпоративный Штаб

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

Suporto para cliente do Planar

Planar Поддержка Клиента

Telefone: EUA: 1-866-PLANAR1 (866) 752-6271

Телефон: США: 1-866-PLANAR1 (866) 752-6271

Fora de EUA: (503) 748-5799

Внутри США: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

Онлайн Техническая Библиотека: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Часы: M-F, 8am - 8pm ET, 12pm - 12am GMT

2

Förlagsrätt

Denna utgivning, inklusive alla bilder, illustrationer och mjukvaror är skyddade under interna-

tionell förlagsrätts, med alla rättigheter förbehållna. Varken denna bruksanvisning, eller något

material häri får återskapas utan skriftlig tillåtelse av författaren.

© Copyright Oktober, 2006

Om denna Användarhandbok

Denna handbok är för användare och beskriver hur man snabbt installerar och driver DLP-

projektorn. För detaljerad information, se användarhandboken på CD:n eller tillverkarens

webbsida.

Varumärkestillkännagivande

Kensington är ett USA-registrerad varumärke tillhörande ACCO Brand Corporation med reg-

istrerade ärenden och patentansökningar i andra länder världen över.

Alla andra produktnamn som används i denna bruksanvisning tillhör deras respektive ägare

och är tillkännagivna.

Viktiga föreskrifter för återvinning

Lampan/lamporna inuti denna produkt innehåller kvicksilver. Denna

produkt kan innehålla andra elektroniska avfall som kan vara farligt

om inte de kasseras på rätt sätt. Återvinning eller kassera enligt lo-

kala, statliga eller gällande lagar.

För mer information, kontakta Electronic Industries Alliance vid

WWW.EIAE.ORG.

För specifi k information angående lampkassering se

WWW.LAMPRECYCLE.ORG.

Kassering av gamla elektrisk- & elektroniskapparaturer (gäller för

hela EU och andra EU-länder med enskilda samlingsprogram).

Denna symbol på din produkt eller förpackning innebär att produkten kan inte behandlas

som hushållsavfall när du vill kassera den. Det måste istället lämnas till lamplig

återvinningsplats för återvinning av elektrisk- och elektroniskapparaturer. Genom att

kassera produkten på rätta sätt, hjälper du till att förhindra negativ inverkan på naturen

och mänsklig hälsa, som annars sker vid felaktig kassering av produkten. Återvinning

av materialen hjälper att bevara naturliga tillgångar. Denna symbol är giltig endast inom

EU. Om du vill kassera produkten, var vänlig kontakt närmaste myndighet eller handlare

för att få veta hur man kassera på rätt sätt.

Reglerande Varningar

Före installation och användning av projektorn, läs reglerande noteringar i “Överensstämme

lsedeklaration” delen på sida 45.

Registrera Din Planar Produkt Idag

Tack för att du har valt Planar. För att försäkra att du får alla fördelar av din Planar produkt

och service, registrera din Planar produkt idag. Se våran webbsida:

http://www.planar.com/support/product_registation.html

Kabkar, Lampbyte Och Tillbehör

TFör att hitta kablar, ersättningslampor och tillbehör för din Planar projektor, LCD-skärm,

pekskärm, eller andra Planar produkter, besök vår on-line affär:

http://www.PlanarOnlone.com eller hitta andra affärer som lagrar Planar produkter vid

http://www.planar.com/howtobuy.

3

FÖRPACKNINGENS CHECKLISTA

Packa varsamt upp projektorn and kontrollera att följande delar är inkluderade:

Fjärrkontroll

DLP Projektor

(med två AAA-batterier)

DVI till HDMI-adapter

Nätsladd

Komponent

(Enbart för PD4010)

(Per land)

Videokabel

PD4010

PD7010

PD7060

Projektor

Användarhandbok

CD-ROM

Snabbstartsguiden

(Detta är Användarens Bruksanvisning)

Kontakt din återförsäljare omgående om några av dessa delar saknas, verkar

skadade, eller om en enhet inte fungerar.

4

FUNKTIONER PÅ FJÄRRKONTROLL

NR. ETIKETT BESKRIVNING

1 Ström På Sätter på projektorn

2 Ström Av Stänger av projektorn

ON ─ POWER ─ OFF

3

Källtangent 1 Personliga inställningar

(Standard: HDMI)

SOURCE

4

Källtangent 2 Personliga inställningar

(Standard:Komponent)

1

23

5

Källtangent 3 Pers. inställningar

(Standard: DVI-D)

6

Källtangent 4 Pers. inställningar (Standard: PC)

45

7

Källtangent 5 Pers. inställningar

(Standard: Video/S-Video)

8 Upp markör

Väljer och ändrar inställningar i

9 Vänster

OSD

markör

10 Enter Ändrar inställningar i OSD

11 Höger

Väljer och ändrar inställningar i

markör

OSD

12 Ned markör

13 Avsluta Går ur OSD menyer eller menyval

fält

14 Meny Öppnar OSD

15 Hot Key 1 Användarinställning 1

16 Hot Key 2 Användarinställning 2

17 Hot Key 3 Användarinställning 3

18 Kontrast Justerar skärmkontrasten

19 Ljusstyrka Justerar skärmenens ljusstyrka

20

Bildproportion

Justerar bildkvoten: 16:9 →

Letterbox → 4:3 → Inhemsk

21 Gamma Justerar gamman: Film → Video →

Bio → PC → Foto

22 Overscan Justerar överprojicering: Av →

Beskär → Zoom

23 Keystone Justerar keystone

24 Auto Automatisk synkroniserar displayin-

ställningar i RGB-läge

25 Blank Tömmer displayen

26 LED Återställer LED-lyset till av och på

5

ILÄGGNING AV FJÄRRKONTROLLENS BATTERIER

1.

Skjut bort batterilocket i

pilens riktning.

2.

Sätt i de medskickade bat-

terierna så polarna (+/-)

hamnar rätt som visas här.

3.

Skjut tillbaka locket.

1. Använd bara AAA-alkaliska batterier.

2. Kasta begagnade batterier enligt lokala lag och förord-

FÖRSIKTIG

ningar.

3. Ta ur batterierna när projektorn inte ska används under

en längre tid.

6

ANSLUTNING AV INGÅNGSENHETER

En PC eller bärbar dator samt videoenheter kan anslutas till projektorn

samtidigt. Videoenheter inkluderar kickdefi nitionkällor, DVD-, VCD- och

VHS-spelare samt fi lm-camcorders och digitalkameror. Kontrollera

användarbruksanvisningar för den enheten som ska anslutas för att säkra att

den har en lämplig utgångsanslutning.

Som säkerhetsåtgärd, koppla bort strömmen till projek-

V

ARNING

torn och enheterna som ska anslutas före anslutningen.

7

IGÅNGSÄTTNING OCH AVSTÄNGNING AV PROJEKTORN

1.

Ta bort linsskyddet.

2.

Anslut nätsladden till projektorn. Anslut

ändra änden till vägguttaget.

3.

Tryck STRÖM PÅ. Ström LED tänds på

projektorn. Sätt på övriga anslutna en-

heter.

4.

Språkvalsskärmen visas (endast vid första

inställning) Välj önskat språk.

1. Tryck markören ▲▼ till Språk är

belyst.

2. Tryck markören W X eller

Menyknappen för att bekräfta

språket och stäng OSD: n.

5.

Om fl era än en ingångsenhet ansluts,

tryck källknappen för att söka.

6.

Tryck Ström-knappen för att stänga av

projektorn. Ström-ner skärmen visas.

Anteckning: Genom att tryck

Strömknappen igen inom fem (5)

sekunder, stoppas nerstängning av pro-

jektorn.

7.

När Ström-LED slutar blinka, är projektorn

i stand-by läge.

Dra inte ut nätsladden förrän Ström- LED slutar blinka och

V

ARNING

indikerar att projektorn har svalnat.

8

JUSTERING AV FOKUS OCH ZOOM

1.

Lokalisera bildfokuset och zoomjustering-

Zoom Fokus

sringar på projektorn.

2.

Använda bildzoomkontroll för att justera

storleken på den projicerade bilden och

skärmstorlek.

3.

Rotera bildfokuskontrollen för att ställar in

skärpan på den projicerade bilden.

9

包装内容

请小心打开产品包装，检查下列对象是否齐全。

遥控器

DLP 投影机

（附二颗 AAA 电池）

DVI-HDMI 转换器

电源线

模拟色差影像

（仅附于 PD4010 机型）

（依国家而定）

连接线

PD4010

PD7010

PD7060

ᡩᕅᴎ

⫼᠋ᣛ

光盘

用户指南

（本用户手冊）

若有任何配件遗失或损坏，或是机体无法运作，请尽速与购买本产品的经销商联

络。

4

遥控器功能

项目

名称 说 明

1

关闭电源 启动投影机的电源

2

ON ─ POWER ─ OFF

关闭电源 关闭投影机的电源

3

信号输入来

依用户之安装（预设值：HDMI）

源 1

SOURCE

4

1

23

信号输入来

依用户之安装

源 2

（预设值：视频色差端子）

5

信号输入来

依用户之安装（预设值：DVI-D）

45

源 3

6

信号输入来

依用户之安装（预设值：计算机）

源 4

7

信号输入来

依用户之安装

源 5

（预设值：视频/S-Video）

8

向上

在 OSD 菜单中选择功能项目方向并

9

调整设定值

向左

10

确定 在 OSD 菜单中更改设定值

11

向右 在 OSD 菜单中选择功能项目方向并

调整设定值

12

向下

13

菜单 打开 OSD 菜单

14

退出 退出 OSD 菜单或退出菜单选项

15

常用键 1 用户之记忆设定 1

16

常用键 2 用户之记忆设定 2

17

常用键 3 用户之记忆设定 3

18

对比度 调整屏幕之对比度

19

亮度 调整屏幕亮度

20

纵横比

启动纵横比调整：16:9 → Letterbox 格式 →

4：3 → 原生纵横比

21

伽碼 启动色度调整：影片 → 视频 → 电

影 → 计算机 → 相片

22

过扫描 启动过扫描：关闭 → 扫描 → 缩放

23

梯形校正 调整梯形校正

24

自动 自动调整 RG B模式的显示设定，提

供最佳影像质量

25

空屏 使画面空白，用于隐藏画面

26

指示灯 开启或关闭背后指示灯

5

安装与操作

依图中方向打开电池座的

1.

盖子。

注意图中正负极

（＋／－）

2.

方向，将电池推进电池

座。

将盖子放回。

3.

ӇȟȟԔ

6

1. 本遥控器仅使用 AAA 碱性电池。

2. 请依照当地法律之规定丢弃旧电池。

3. 若一段时间不使用投影机，请将电池取出。

连接输入装置

您可同时将个人计算机或笔记型计算机以及视频设备连接至本投影机。视频设

备包括 DVD、VCD、VHS 播放器，以及电影摄录机、数字相机和高定义发源。请

查阅连接设备之用户说明手册，以确定该设备有适用之输出连结配件。

为了安全起见，在连接设备之前，请先拔除投影机之所有电源

警 告

与连接设备。

7

启动与关闭投影机

1.

移开镜头盖。

2.

将电源线接上投影机，另一端插上墙上

插座。

3.

按下电源（POWER）按钮，机体上的电源

指示灯（Power LED）即亮起，然后再启

动连接设备的电源。

4.

屏幕上出现语言选项（只会在初次设定

时出现），选择您要的语言。

1. 按方向键 ST 直到显示语言。

2. 按方向键 W X or 或按菜单（

Menu）键来确定您要的语言选项，

然后关闭 OSD。

5.

若有多个设备连接至投影机，请按信号

输入来源（Source）键搜寻装置。

6.

若要关闭投影机电源，请按下电源

（POWER）按钮，会出现电源关闭的画

面。

注意：在五秒内再次按下电源（POWER）

按钮可取消关闭电源的动作。

7.

当电源指示灯（Power LED）不再闪烁，

投影机进入待机模式。

请在电源指示灯（Power LED）停止闪烁后再拔除电源线，

警 告

指示灯停止闪烁表示机体已冷却完毕。

8

调整聚焦和缩放

找到图像聚焦和缩放调节环。

　缩放 　聚焦

1.

使用图像缩放控制来改变投影图像的大小

2.

和银幕显示大小。

旋转图像聚焦是的投影的图像足够清晰。

3.

9

故障排除

这些指导能帮助您在使用过程中处理遇到的问题。如果问题无法解决，请联系

您的经销商。

常常在花了大量时间找寻之后，问题可被追溯到类似于一个接头松开了这么简

单。请在寻求其他方案之前，先依据以下指示进行检查。

•

确保电源插座工作正常。可用其他电子设备插上试试。

•

确保投影机的开关已经打开。

•

确保所有连线均已安全可靠地安装完毕。

•

确保连接与投影机之上的设备已经打开。

•

确保所连接的计算机不在休眠状态。

•

确保所连接的笔记本电脑已经被配置为使用外部显示设备。（通

常，这可以通过按下笔记本上的功能键组合来完成）

一般性问题及其解决方案

图像问题

问题：银幕上无图像显示

1. 检查笔记本电脑或是台式计算机的设定。

2. 关闭所有设备，再依据正确的顺序重新启动一次

问题：图像模糊

1. 调整投影机的聚焦。

2. 按下投影机上或是遥控上的自动按钮。

3. 确保投影机和银幕之间的距离在规定的 10 米（33 英尺）以内。

4. 检查投影机镜头是否干净。

问题：图像在顶部或是底部比其他地方宽（梯形效果）

1. 1调整投影机，使其尽可能与银幕垂直。

2. 使用遥控或是投影机上的梯形校正功能来加以纠正。

问题：图像是翻转的或是上下颠倒的

检查 OSD 工具菜单中的投影设定。

问题：图像有条纹

1. 将 OSD 工具菜单中的频率与追踪设定设为默认值。

2. 确保问题不是由所连接的计算机显卡导致的。接上另外一台计算机来试

试。

问题：图像平淡、无反差

调整 OSD 图像菜单中的对比度设定。

问题：投影图像的颜色与原图颜色有差异

调整 OSD 图像菜单中的色温和伽碼设定。

10

灯泡问题

问题：投影机不发光

1. 检查电源线是否安全地接上。

2. 通过接上其他电子设备来确保电源工作正常

3. 按照正确的顺序重启投影机，并确定电源 LED 是绿色的。

4. 如果您近期更换过灯泡，请尝试重置灯泡的连接。

5. 更换灯泡模块。

6. 将旧灯泡装回到投影机上，并将其送修。

问题：灯泡灭了

1. 瞬间的电涌可能导致灯泡关闭。按下电源按钮两次以关闭投影机。当电源

LED 亮起来的时候，按下电源按钮。

2. 更换灯泡模块。

3. 将旧灯泡装回到投影机上，并将其送修。

遥控器问题

问题：投影机不受遥控器的控制

1. 将遥控对准投影机的传感器。

2. 确保遥控和传感器之间没有障碍物。

3. 关闭房间里的荧光灯。

4. 检查电池极性。

5. 更换电池。

6. 关闭附近其他带有红外线功能的设备。

7. 将遥控送修。

11

法令遵循

FCC 警告

此设备已经接受测试并符合 FCC 规则第 15 部分 B 类电子设备的限制。这些

限制保护人们在商业环境中使用该设备是免受有害干扰。

此设备产生、利用并能够辐射无线电能量，如果不依据使用手册的知道进行安

装和使用，可能导致对无线电通信的有害干扰。在住宅区操作此设备可能导致

有害干扰，用户必须自行加以解决。

未经双方明确同意的修改将导致用户失去操作本设备的权力。

加拿大地区

此 B 类数字设备符合加拿大 ICES-003 标准。

安全认证

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK

EN55022 警告

这是一件 B 类产品。在国内环境下，它可能带来无线电干扰。如果此类情况发

生，用户必须产区必要措施。此产品可用于会议室或报告厅。

12

PD4010

PD7010

PD7060

投影機

使用指南

啟動與關閉投影機

移開鏡頭蓋。

1.

將電源線接上投影機，另一端插上固定插

2.

座。

按下電源（POWER）按鈕，機體上的電源指

3.

示燈（Power LED）即亮起，接著啟動連接

設備的電源。

螢幕上出現語言選項（只會在初次設定時

4.

出現），即可選擇您要的語言。

1. 按方向鍵 ST 直到顯示語言。

2. 按方向鍵 W X 或按功能表（Menu）

鍵來確定您要的語言選項，然後關閉

OSD。

若有多個設備連接至投影機，請按訊號輸

5.

入來源（Source）鍵搜尋裝置。

若要關閉投影機，請按下電源（POWER）按

6.

鈕，即會出現電源關閉的畫面。

注意：在五秒內再次按下電源（POWER）按

鈕即可取消關閉電源的動作。

當電源指示燈不再閃爍，則投影幾進入待

7.

機模式。

請在電源指示燈停止閃爍後再拔除電源線。指示燈停止

警 告

閃爍表示機體已冷卻完畢。

8

聚焦和縮放的調整

找到影像聚焦和縮放調節環。

縮放 聚焦

1.

使用影像縮放控制來改變投影影像和螢幕

2.

顯示大小。

旋轉影像聚焦控制，以得到清晰的投影影

3.

像。

9

疑難排解

以下方針能協助您處理在使用過程中遇到的問題。如果問題無法解決，請聯繫

您的經銷商，以獲得協助。

常常在花了大量時間排解移難後，就會發現問題如同一個接頭鬆開那樣的簡

單。因此，在尋求針對問題的解決方案之前，請您先依據以下指示進行檢查。

‧

確定電源插座正常。可用其他電子設備插上測試。

‧

確定投影機已經開啟。

‧

確定所有連接線均已安全穩固的安裝完畢。

‧

確定連接於投影機上的設備電源已經開啟。

‧

確定所連接的電腦不在休眠狀態。

‧

確定所連接的筆記型電腦已經被設置為使用外部顯示設備（通常，這可藉

由按下電腦上的功能鍵組合來完成）。

常見疑難排解

影像問題

問題：螢幕上無影像顯示。

1. 檢查筆記型電腦或是桌上型電腦的設定。

2. 關閉所有設備的電源，再依照正確的順序重新啟動一次。

問題：影像模糊。

1. 調整投影機的聚焦。

2. 按下投影機或是遙控器上的自動按鈕。

3. 確定投影機和螢幕之間的距離在規定的10 公尺（33 英尺）以內。

4. 檢查投影機鏡頭是否乾淨。

問題：影像在頂部或是底部比其他地方寬（梯形效應）。

1. 調整投影機，使其盡可能與螢幕垂直。

2. 使用遙控器或是投影機上的梯形校正功能來解決問題。

問題：影像是翻轉的或是上下顛倒的。

檢查 OSD 效能功能表中的投影設定。

問題：影像有條紋。

1. 將 OSD 效能功能表中的頻率與追蹤設定設為預設值。

2. 確定問題不是由所連接的電腦顯示卡導致的。可接上另外一台電腦試試

看。

問題：影像平淡、無對比。

調整 OSD 影像功能表中的對比度設定。

10

問題：投影影像的顏色與原圖有差異。

調整 OSD 影像功能表中的色溫和 Gamma 設定。

燈泡問題

問題：投影燈不亮。

1. 檢查電源線是否安全的接上。

2. 接上其他電子設備以確定電源正常。

3. 按照正確的順序重新啟動投影機，並確定電源指示燈是綠色的。

4. 如果您近最近更換過燈泡，請嘗試重設燈泡的連接。

5. 更換燈泡組。

6. 將舊燈泡裝回到投影機上，並將其送修。

問題：燈泡熄滅。

1. 瞬間的電湧可能導致燈泡關閉。按下電源按鈕兩次以關閉投影機。當電源

指示燈亮起來時，按下電源按鈕。

2. 更換燈泡組。

3. 將舊燈泡裝回到投影機上，並將其送修。

遙控器問題

問題：投影機不受遙控器的控制。

1. 將遙控器對準投影機的感應器。

2. 確定遙控器和感應器之間沒有障礙物。

3. 關閉室內的螢光燈。

4. 檢查電池極性。

5. 更換電池。

6. 關閉附近其他帶有紅外線功能的設備。

7. 將遙控器送修。

11

法規遵循

FCC 聲明

此設備已經接受測試並符合 FCC 規則第 15 部分 B 級電子設備的限制。這些

限制之設定是為了保護人們在商業環境中使用該設備而免受有害干擾之傷害。

此設備產生、利用並且發散無線電頻率能量，如果不依據使用手冊的方式進行

安裝和使用，可能會對無線電通訊造成有害干擾。在住宅區操作此設備可能造

成有害干擾，如此類情況發生，使用者將需要自行負責解決干擾問題。

若未獲得負責遵循法規之各方的明確同意，而對本設備進行更動或修改，將導

致使用者失去使用本設備的權力。

加拿大

此 B 類數位設備符合加拿大 ICES-003 標準。

安全性檢定

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK。

EN 55022 聲明

此設備為 B 級產品。在國內環境中，它可能帶來無線電干擾。如此類情況發

生，可能造成使用者必須採取必要措施。會議室或禮堂是本產品的典型使用地

點。

12

PD4010

PD7010

PD7060

ࡊࡠࠫࠚࠢ࠲࡯

࡙࡯ࠩ࡯࠭ࠟࠗ࠼

English

Français

Planar Systems, Inc.

Planar Systems, Inc.

Corporate Headquarters

Maison mère

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Planar Customer Support

Support technique Planar

Telephone: US: 1-866-PLANAR1 (866) 752-6271

Telephone: en Anglais: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Hors des Etats-Unis: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technical Library: http://www.planar.com/support

Support technique en ligne: http://www.planar.com/support

Hours: M-F, 8am - 8pm ET, 12pm - 12am GMT

Horaires: M-F, 8am - 8pm ET, 12pm - 12am GMT

Deutsch

Italiano

Planar Systems, Inc.

Planar Systems, Inc.

Korporatives Hauptquartier

Sede

1195 NW Compton Drive, USA

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Kundenunterstützung Planars

Planar Assitenza clienti

Telefon: VS: 1-866-PLANAR1 (866) 752-6271

Telefono: US: 1-866-PLANAR1 (866) 752-6271

Außerhalb der Vereinigten Staaten: +1 (503) 748-5799

Resto del mondo: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technische Bibliothek: http://www.planar.com/support

Risorse tecniche online: http://www.planar.com/support

Stunden: M-F, 8am - 8pm ET, 12pm - 12am GMT

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Español

Svenska

Planar Systems, Inc.

Planar Systems, Inc.

Sede corporativo

Huvudkontor

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

Apoyo de cliente

Planar Kundsupport

Teléfono: EEUU: 1-866-PLANAR1 (866) 752-6271

Telefon: US: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Internationellt: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-post: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

On-line tekniska bibliotek: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Öppet: Mån-fre 8.00-20.00 ET, 12.00-24.00 GMT

简体中文

繁體中文

美商平达科技股份有限公司（Planar System, Inc.）

美商平達科技股份有限公司（Planar System, Inc.）

美国总公司

美國總公司

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

客户支持部

平達科技客戶支援部

电话：美国：1-866-PLANAR1 (866) 752-6271

電話：美國：1-866-PLANAR1 (866) 752-6271

美国境外：+1 (503) 748-5799

美國境外：+1 (503) 748-5799

电子邮件信箱：PlanarSupport@planar.com

電子郵件信箱：PlanarSupport@planar.com

在线技术总览：http://www.planar.com/support

線上技術總覽：http://www.planar.com/support

查询时间：周一至周五，东部时间　8am∼8pm：格林威治标准时间　12pm∼12am

查詢時間：週一至週五，東部時間 8am～8pm，格林威治標準時間 12pm～12am

日本語

한국어

プラナーシステムズ(株)

플래너 시스템

本社

본사(미국)

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

プラナーカスタマーサポート

미국 전화: 1-866-PLANAR1 (866) 752-6271

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

미국외 전화

: +1 (503) 748-5799

アメリカ本土以外：+1 (503) 748-5799

이메일: PlanarSupport@planar.com

E-mail：PlanarSupport@planar.com

온라인 기술 자료: http://www.planar.com/support

オンラインテクニカルライブラリ：http://www.planar.com/support

시간: 월-금, 오전8시 – 오후 8시(미동부), 오전 12시

営業時間：M-F, 8am - 8pm ET, 12pm - 12am GMT

– 오후 12시(GMT)

Português

Русский

Planar Systems, Inc.

Planar Systems, Inc.

Cooperar Quartel-general

Корпоративный Штаб

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

Suporto para cliente do Planar

Planar Поддержка Клиента

Telefone: EUA: 1-866-PLANAR1 (866) 752-6271

Телефон: США: 1-866-PLANAR1 (866) 752-6271

Fora de EUA: (503) 748-5799

Внутри США: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

Онлайн Техническая Библиотека: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Часы: M-F, 8am - 8pm ET, 12pm - 12am GMT

2

著作権

この出版物が含む全ての写真、イラスト及びソフトウエアは国際著作権法で保護されてお

り、全ての権利はそれにより守られています。このマニュアルだけでなく、ここに含まれ

る内容は全て著作者の同意なく再使用することを禁じます。

© 著作権 2006 10 月

ユーザーズガイドについて

このユーザーズガイドは、エンドユーザーのためのもので、DLPプロジェクターの迅速なイ

ンストール及び操作方法について説明しています。 詳細情報については、付属CDまたはメ

ーカーのウェブサイト上のユーザーズガイドを参照してください。

商標認知

KensingtonはアメリカのACCO Brand Corporationに、世界中如何なる国における発行登録

及びアプリケーションの係争と共に商標登録されています。

重要なリサイクル情報について

この製品内部のランプには水銀が含まれています。廃棄が正しく行

われない場合、製品が他の危険な電気的廃棄物を含むことがありま

す。リサイクルもしくは廃棄には該当する地域、州、連邦の規定に

従ってください。

詳しい情報については、電気産業同盟

WWW.EIAE.ORG お問い合

わせください。

ランプの特別な廃棄情報については WWW.LAMPRECYCLE.ORG

ご確認ください。

中古電器及び電気製品の廃棄（EU及び分解収集システム採用のその

他ヨーロッパ諸国全てに適用）。

製品もしくは包装にこのマークがある場合は、その製品を廃棄しようとする際は家庭

内廃棄物として取り扱われるべきではないことを示しています。その代わり、電器

及び電気製品のリサイクルのため適当な収集場所へ引き渡してください。製品を確実

に正しく廃棄することで、製品の不適当な廃棄による環境及び人体の健康へマイナス

影響を与える可能性を防ぐことができます。素材のリサイクルは天然資源の保護を助

けます。このマークはEU国内でのみ有効です。もし製品を廃棄する場合は、お住まい

の地域法もしくは取扱い業者に連絡し廃棄の正しい方法についてお問い合わせくださ

い。

取扱い注意

プロジェクターのインストール及び使用前に、45ページの「取扱い規則」をお読みくださ

い。

Planar製品登録

Planarをお選びいただきありがとうございます。お使いのPlanar製品及びサービスをより

良くお使いただくために、下記WEBサイトよりPlanar商品登録を行ってください：

http://www.planar.com/support/product_registation.html

コード、交換用ランプやアクセサリー

お使いのPlanarプロジェクター、LCDモニター、タッチスクリーン及び他のPlanar製品の

コード、交換用ランプやアクセサリーをお求めの場合は、オンラインストアをご利用いた

だくか：http://www.PlanarOnlone.com もしくは http://www.planar.com/howtobuy より

Planar製品を取り扱うその他ディーラーをご利用ください。

3

本製品に含まれているもの

慎重にプロジェクターを箱から出し、以下のものが含まれていることを確認

してください。

リモートコントローラー

DLPプロジェクター

(AAAバッテリー×2付属)

DVI/HDMI アダプタ

電源コード

コンポーネント

(PD4010のみ)

(国によって)

ビデオケーブル

PD4010

PD7010

PD7060

ࡊࡠࠫࠚࠢ࠲࡯

࡙࡯ࠩ࡯࠭ࠟࠗ࠼

CD-ROM

クイックスタートガイド

(ユーザーズマニュアル)

もし何か不足、損傷或はユニットが作動しない場合は、お求めのディーラーま

でご連絡ください。

4

リモコン機 能

項目 名称 説明

1 電源オン プロジェクターの電源オン

2 電源オフ プロジェクターの電源オフ

ON ─ POWER ─ OFF

3 ソース 1 ユーザーによる構成

(デフォルト：HDMI)

4 ソース 2 ユーザーによる構成

SOURCE

(デフォルト：コンポーネント)

1

23

5 ソース 3 ユーザーによる構成

(デフォルト：DVI-D)

6 ソース 4 ユーザーによる構成

45

(デフォルト：PC)

7 ソース 5 ユーザーによる構成

(デフォルト：ビデオ/Sビデオ)

8 上カーソル

OSD上の設定ガイド及び変更

9 左カーソル

10 Enter OSD上の設定変更

11 右カーソル OSD上の設定ガイド及び変更)

12 下カーソル

13 終了 OSDメニューの終了メニュー選択フ

ィールドの終了

14 メニュー OSDの開始

15

ホットキー 1 ユーザー設定メモリ 1

16

ホットキー 2 ユーザー設定メモリ 2

17

ホットキー 3 ユーザー設定メモリ 3

18

コントラスト

スクリーンコントラストの調節

19 輝度 スクリーンの明るさ調節

20

アスペクト比 アスペクト比設定：16:9 → 横長

→ 4:3 → ネイティブ

21 ガンマ ガンマ設定：フィルム → ビデオ

→ 映画 → PC → 写真

22 オーバー

オーバースキャン設定：オフ → ク

スキャン

ロップ → ズーム

23

キーストーン

調整キーストーン

24 自動 自動的に画面設定をRGBモードに同

調させる

25 ブランク 空白スクリーン

26 LED LEDバックライトのオン/オフは

5

遵守規定

FCC警告

この機器はテストの結果、FCC規定15条により、クラスBデジタル機器に対す

る制限に対応することがわかりました。これらの制限は、機器が商業的環境

で操作される際、有害な妨害に対し合理的な保護のために設定されたもので

す。

この機器は無線周波エネルギーを発生、使用及び放射でき、もしマニュアル

に従ってインストール及び使用しない場合、無線コミュニケーションへの有

害な混信を起こすことがあります。住宅地域でのこの機器の操作は有害な混

信を引き起こし、ユーザーが自己負担によるその妨害の修正を必要とするこ

とがあります。

規定遵守に責任がある者の、説明に承認されていない変更もしくは改造は、

ユーザーが機器を操作する権威を損ないます。

カナダ

このクラスBデジタル機器はカナダICES-003に適応しています。

安全保証

FCC Class B, UL, c-UL, CE, TUV-GS, CCC, PCT, MIC/EK

EN55022警告

これはクラスB製品です。国内環境においては、無線妨害を発生することがあ

り、その場合、ユーザーは適切な処置を行う必要があります。通常の使用は

会議室、ミーティングルームもしくは視聴覚室で行ってください。

12

PD4010

PD7010

PD7060

䘸⦐㥑䉤

㇠㟝㣄G㙼⇨㉐

English

Français

Planar Systems, Inc.

Planar Systems, Inc.

Corporate Headquarters

Maison mère

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Planar Customer Support

Support technique Planar

Telephone: US: 1-866-PLANAR1 (866) 752-6271

Telephone: en Anglais: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Hors des Etats-Unis: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technical Library: http://www.planar.com/support

Support technique en ligne: http://www.planar.com/support

Hours: M-F, 8am - 8pm ET, 12pm - 12am GMT

Horaires: M-F, 8am - 8pm ET, 12pm - 12am GMT

Deutsch

Italiano

Planar Systems, Inc.

Planar Systems, Inc.

Korporatives Hauptquartier

Sede

1195 NW Compton Drive, USA

1195 NW Compton Drive

Beaverton, OR 97006-1992

Beaverton, OR 97006-1992, USA

Kundenunterstützung Planars

Planar Assitenza clienti

Telefon: VS: 1-866-PLANAR1 (866) 752-6271

Telefono: US: 1-866-PLANAR1 (866) 752-6271

Außerhalb der Vereinigten Staaten: +1 (503) 748-5799

Resto del mondo: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Online Technische Bibliothek: http://www.planar.com/support

Risorse tecniche online: http://www.planar.com/support

Stunden: M-F, 8am - 8pm ET, 12pm - 12am GMT

Orario: M-F, 8am - 8pm ET, 12pm - 12am GMT

Español

Svenska

Planar Systems, Inc.

Planar Systems, Inc.

Sede corporativo

Huvudkontor

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

Apoyo de cliente

Planar Kundsupport

Teléfono: EEUU: 1-866-PLANAR1 (866) 752-6271

Telefon: US: 1-866-PLANAR1 (866) 752-6271

Outside US: (503) 748-5799

Internationellt: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-post: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

On-line tekniska bibliotek: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Öppet: Mån-fre 8.00-20.00 ET, 12.00-24.00 GMT

简体中文

繁體中文

美商平达科技股份有限公司（Planar System, Inc.）

美商平達科技股份有限公司（Planar System, Inc.）

美国总公司

美國總公司

1195 NW Compton Drive

1195 NW Compton Drive

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992, USA

客户支持部

平達科技客戶支援部

电话：美国：1-866-PLANAR1 (866) 752-6271

電話：美國：1-866-PLANAR1 (866) 752-6271

美国境外：+1 (503) 748-5799

美國境外：+1 (503) 748-5799

电子邮件信箱：PlanarSupport@planar.com

電子郵件信箱：PlanarSupport@planar.com

在线技术总览：http://www.planar.com/support

線上技術總覽：http://www.planar.com/support

查询时间：周一至周五，东部时间　8am∼8pm：格林威治标准时间　12pm∼12am

查詢時間：週一至週五，東部時間 8am～8pm，格林威治標準時間 12pm～12am

日本語

한국어

プラナーシステムズ(株)

플래너 시스템

本社

본사(미국)

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

플래너 소비자 지원

プラナーカスタマーサポート

미국 전화: 1-866-PLANAR1 (866) 752-6271

電話：アメリカ：1-866-PLANAR1 (866) 752-6271

미국외 전화

: +1 (503) 748-5799

アメリカ本土以外：+1 (503) 748-5799

이메일: PlanarSupport@planar.com

E-mail：PlanarSupport@planar.com

온라인 기술 자료: http://www.planar.com/support

オンラインテクニカルライブラリ：http://www.planar.com/support

시간: 월-금, 오전8시 – 오후 8시(미동부), 오전 12시

営業時間：M-F, 8am - 8pm ET, 12pm - 12am GMT

– 오후 12시(GMT)

Português

Русский

Planar Systems, Inc.

Planar Systems, Inc.

Cooperar Quartel-general

Корпоративный Штаб

1195 NW Compton Drive

1195 NW Compton Drive, USA

Beaverton, OR 97006-1992, USA

Beaverton, OR 97006-1992

Suporto para cliente do Planar

Planar Поддержка Клиента

Telefone: EUA: 1-866-PLANAR1 (866) 752-6271

Телефон: США: 1-866-PLANAR1 (866) 752-6271

Fora de EUA: (503) 748-5799

Внутри США: +1 (503) 748-5799

E-mail: PlanarSupport@planar.com

E-mail: PlanarSupport@planar.com

Biblioteca Técnica Online: http://www.planar.com/support

Онлайн Техническая Библиотека: http://www.planar.com/support

Horas: M-F, 8am - 8pm ET, 12pm - 12am GMT

Часы: M-F, 8am - 8pm ET, 12pm - 12am GMT

2

저작권

이 설명서에 포함된 모든 사진, 도표, 소프트웨어는 국제 저작권법에 의해 보호됩니다. 따라

서 어떠한 내용물도 동의없이 무단 복제 또는 다시 사용될 수 없습니다.

© 저작권 2006년 10월

사용자 안내서에 대해

이 사용자 안내서는 소비자를 위해 고안되었으며 DLP프로젝터를 빨리 설치하고 작동할 수

있게 설명했다. 더 상세한 내용은 별첨CD 또는 제조사 홈페이지 있는 사용자 안내 파일을

참조할 것.

상표

켄싱턴(Kensington)은 ACCO브랜드 코포레이션의 미국 등록 상표로 전세계에 걸쳐 이미 상

표가 등록되었거나 현재 진행중에 있습니다.

이 사용자 설명서에 포함된 다른 모든 상품 이름들은 각각의 제조업자 또는 소유권자의 재산

임을 밝히고 인정하는 바입니다.

중요한 재활용 지침

제품에 들어있는 램프에는 수은이 함유되어 있습니다. 또한 적절하

게 폐기하지 않을 경우 위험할 수 있는 전기 폐기물도 함유하고 있

습니다. 재활용 또는 폐기는 지역 관할 당국(지역, 도 또는 중앙 정

부)의 법에 의거해야 합니다.

추가 정보는 전기산업협회 인터넷

WWW.EIAE.ORG.

등을 참조합니다. 램프 폐기에 대한 정보는

WWW.LAMPRECYCLE.ORG 를참조합니다.

오래된 전기 또는 전기 설비 폐기는 나라마다 다른 수거 방법에 의거

합니다.

제품 자체에 또는 포장에 이 심볼이 있으면 폐기할 때 다른 가정 쓰레기와 같이 취급하

면 안된다는 뜻입니다. 따라서 적절한 수거방법이나 수거업체에 맡겨야 합니다. 이를

통해 환경이나 인체에 해를 최대한 줄일 수 있으며, 자원 재활용은 천연자원을 보존할

수 있습니다. 이 심볼을 유럽연합에서만 유효하며, 만일 이 제품을 버릴 경우 해당 정부

나 취급 업체에 적절한 방법을 문의해야 합니다.

준수지침 경고

프로젝터를 설치하고 사용하기 전에 반드시 45페이지의 “의무 지침”을 숙지하시길 바랍니

다.

플래너 프로젝터를 등록

플래저 제품을 선택해 주셔서 감사합니다. 제품에 대한 많은 서비스와 혜택을 받기 위해서

플래너 DLP프로젝터를 등록하시기 바랍니다. 웹사이트:

http://www.planar.com/support/product_registation.html

케이블과 램프 교체와 엑세서리

케이블이나 램프 또는 플래너 프로젝터, LCD 모니터, 터치스크린 등의 제품에 들어가는 다

른 액세서리 교체가 필요하면 웹사이트: http://www.PlanarOnlone.com 이나 취급 매장

http://www.planar.com/howtobuy 를 참조하시면 됩니다.

3

내용물 확인

조심해서 포장을 뜯고 다음 내용물이 있는지 확인합니다.

리모콘

DLP 프로젝터

(AAA 건전지 2개)

HDMI어댑터 연결 DVI

전원 코드

콤포넌트 비디오

(PD4010해당)

(나라 마다 다름)

케이블

PD4010

PD7010

PD7060

䘸⦐㥑䉤

㇠㟝㣄G㙼⇨㉐

CD-ROM

빠른 시작 가이드

(사용자 매뉴얼 포함)

위의 내용물 중 진 것이 있거나 손상 또는 작동되지 않으면 구입 매장에 빨리 알

리 것.

4

리모콘 기능

항목 이름 기능

1 전원켜기 프로젝터 전원 켜기

2 전원 끄기 프로젝터 전원 끄기

ON ─ POWER ─ OFF

3 소스 1 기본 소스는 HDMI로 되어있음

4 소스 2 용자 설정 소스(디폴트: 콤포넌트)

SOURCE

5 소스 3 사용자 설정(디폴트: DVI-D)

6 소스 4 사용자 설정(디폴트: PC)

1

23

7 소스 5 사용자 설정

(디폴트: 비디오/S-비디오)

45

8 방향 위

OSD 세팅 변경

9 방향 왼쪽

10 엔터키 OSD 세팅 변경 결정

11 방향 오

OSD 세팅 변경

른쪽

12 방향 아

래쪽

13 끝내기 OSD 메뉴 및 메뉴 선택 종료

14 메뉴 OSD 시작

15 핫키 1 사용자 기억 세팅 1

16 핫키y 2 사용자 기억 세팅 2

17 핫키 3 사용자 기억 세팅 3

18 명암 화면 콘트래스트 조정

19 밝기 화면 명암 조정

20 가로/세로

Toggles 애스펙트 비율: 16:9 → 레

비율

터박스 → 4:3 → Native

21 감마 Toggles 감마: 필름 → 비디오 →

영화 → PC → 사진

22 오버스캔 Toggles 오버스캔: 끄기 → 자르

기 → 줌

23 키스톤 키스톤 조절

24 자동 RGB 모드에서 자동으로 디스플래

이 세팅 동기화

25 빈 화면 일시 없애기

26 LED LED 전등 온 또는 오프 하기

5

리모콘에 밧데리 넣기

밧데리 함 커버를 화살표 방

1.

향 아래로 밀어 제거한다.

제공된 밧데리를 +/- 방향

2.

을 고려해 그림처럼 넣는다.

커버를 다시 덮는다.

3.

㨰㢌

6

1. 사이즈 AAA 알카라인 밧데리를 사용할 것.

2. 사용된 밧데리는 관할 당국의 지침에 따라 버릴 것.

3. 프로젝터를 장기간 사용하지 않을 때는 밧데리를 별도

로 보관할 것.

인풋 장치 연결

비디오 장치는 물론이고 PC 또는 노트북 컴퓨터를 프로젝터에 동시에 연결할

수 있다. 영상 장치는, 영화 비디오 촬영기아울러,DVD,VCD, 및VHS선수 디

지털 고요한 사진기 및 높은 정의 근원을 포함한다. 사용자 설명서를 확인하고

적절한 아웃풋 컨넥터가 있는지 확인하자.

󰶒Ḕ

7

안전을 위해 다른 장치와 프로젝터를 연결할 때는 전원을

반드시 끄자.

프로젝터 켜고 끄기

렌즈 커버를 제거한다.

1.

프로젝터에 전원 코드를 연결한다. 전원코

2.

드 반대쪽을 벽 전원에 연결한다.

Power 버튼을 누른다. 프로젝터의 Power

3.

LED에 불이 들어오면 연결된 장치의 전

원도 켠다.

언어 선택 화면이 나오면(초기 셋업 과정

4.

에만) 사용언어를 선택한다.

1. 방향 커서 를 움직이면 해당 언어가

환해진다. ( ST )

2. 방향 커서 또는 Menu 버튼을 눌러

언어를 확정하고 OSD를 닫는다.

( W X )

한 개 이상의 인풋(입력)장치가 연결되어

5.

있으면, 소스버튼을 눌러 검색하세요.

프로젝터를 끄려면 파워 버튼을 누르세요.

6.

노트: 5초 이내에 파워버튼을 다시 누르면

전원 끄기가 취소됩니다.

전원 LED가 반짝거림을 멈추면, 프로젝터

7.

는 대기 모드로 들어갑니다.

󰶒Ḕ

8

Power LED가 계속 점멸하고 있을 때 파워코드를 빼지 말

것. LED 점멸은 프로젝터가 현재 전원 아웃을 위해 냉각중

이라는 뜻이다.

포커스와 줌 조절

이미지 포커스와 줌 조정 부위를 확인합

1.

줌 포커스

니다.

이미지 줌 콘트롤을 사용해 영사된 화면과

2.

스크린 사이즈를 조정합니다.

이미지 포커스 콘트롤을 돌려 영사된 이미
