PRO Intellect PRO CL-400 A MULTI: Русский

В данном детекторе две валюты USD, EURO установлены всегда, менять можно

только одну валюту в правом углу. Для выбора и переключения валют нужно

нажимать кнопку «CUR» необходимое количество раз. Выбранная валюта будет

отображаться в правом углу. Для сохранения выбранной валюты нужно

удерживать в течение 3 секунд кнопку «CUR». (Для выхода из этого режима без

сохранения настроек можно нажать на кнопки «CLR» или «DEN»)

3 - Кнопка «CLR». Кнопка очистки показаний дисплея. При удерживании кнопки

«CLR». В течение 3 секунд происходит переключение прямого / обратного режима

подачи.

4 – Направляющая для установки размера валют. Применяется для удобства

подачи банкнот, например для долларов США,

5 - Дисплей счета.

6 - Направляющая крышка. Если детектор используется в режиме прямой подачи

банкноты, то необходимо установить направляющую крышку. В режиме обратной

подачи направляющая крышка не устанавливается.

7- Кнопка включения / выключения детектора. Для включения / выключения

Русский

детектора удерживайте кнопку в течение 3 секунд.

8 - Кнопка «DEN» используется для просмотра итогового количества банкнот по

номиналам. При каждом нажатии на кнопку отображается тип валюты и

количество просчитанных банкнот

по номиналам. При удерживании кнопки «DEN». В течение 3 секунд происходит

печать результатов пересчета на ПК или принтер (дополнительная опция).

9 - Открывающаяся крышка. При застревании банкноты откройте крышку и

удалите банкноту.

3 Порядок работы

1. При помощи прилагаемого сетевого адаптера подключите детектор к

электрической сети 110-220V / 50-60Hz

2. Нажмите и удерживайте кнопку включения/ выключения детектора Рис.1-7.

3. Детектор входит в режим самодиагностики. После самодиагностики детектор

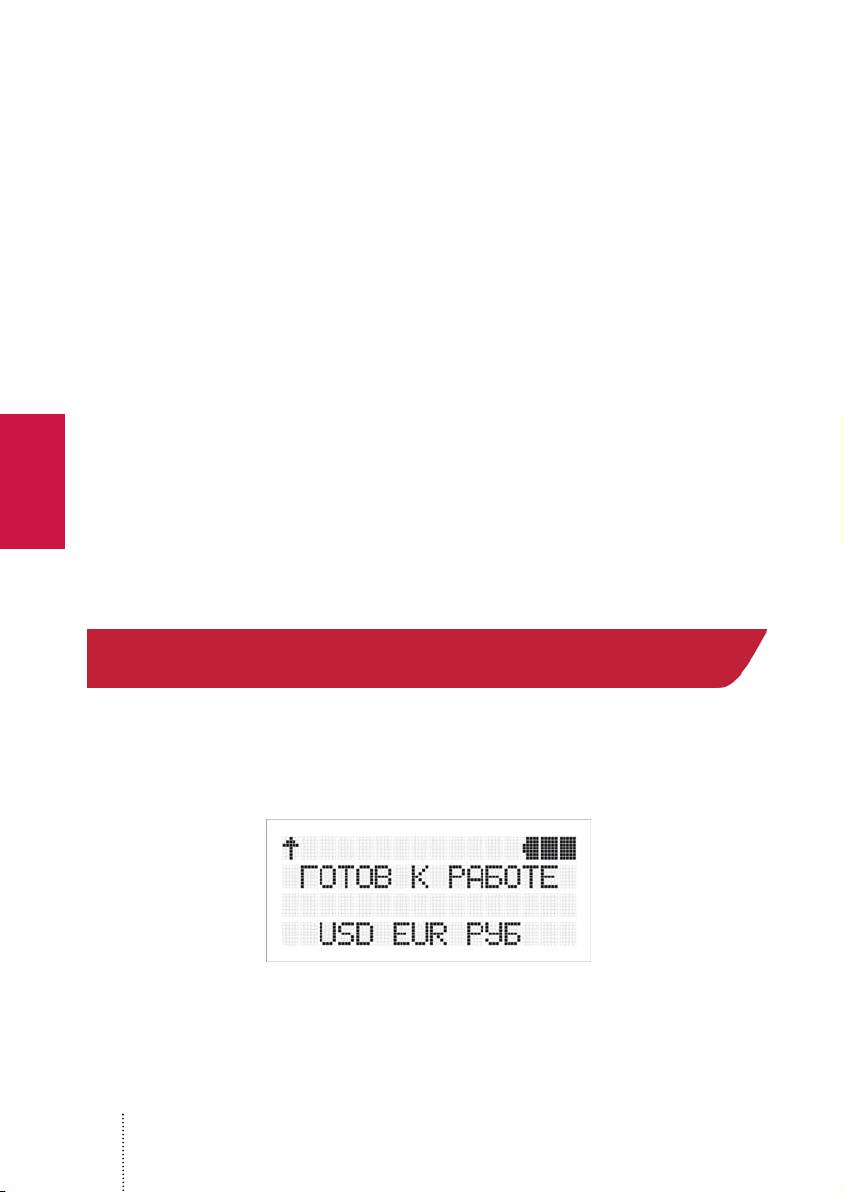

готов к работе. На дисплее отображается следующая информация:

Рис 3

4. При необходимости выберите режим подачи банкноты.

При прямом режиме подачи (стрелка в левом верхнем углу установлена вперед

см рис.3) банкнота, пройдя проверку, оказывается на направляющей крышке 6, а

22

банкнота, не прошедшая проверку, возвращается обратно. При обратном режиме

подачи ( стрелка в левом верхнем углу установлена назад) банкнота всегда

возвращается обратно. Для установки режимов прямой / обратной подачи

удерживайте кнопку «CLR» в течение 3 сек.

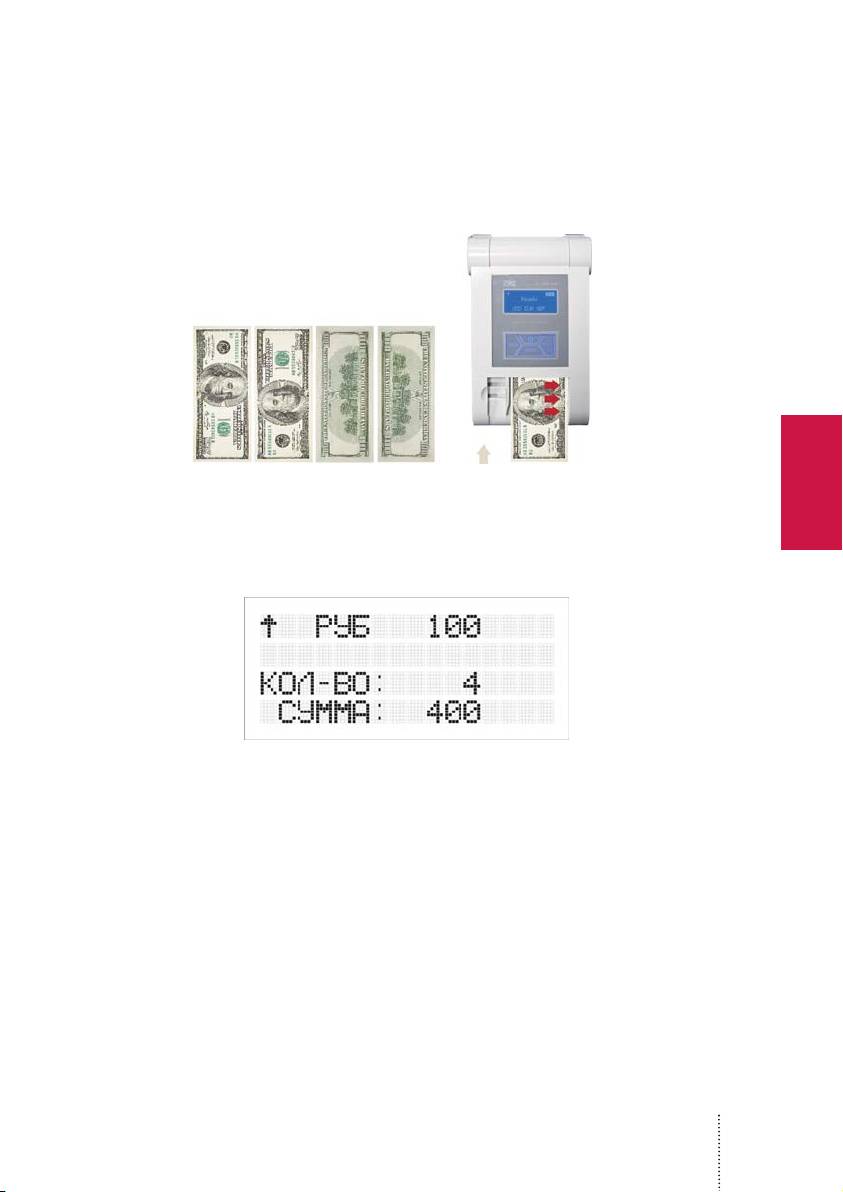

5. Поместите одну банкноту, как показано на рисунке 4 в приемный лоток согласно

стрелке указателя, плотно прижав край банкноты к правой стенке приемного лотка.

Рис.4

При этом помещать банкноту можно любой стороной для всех валют. Детектор

Русский

автоматически определит тип валюты и номинал банкноты. Детектор определяет

номинал подлинной банкноты и прибавляет номинал к общей сумме.

Рис 5

Внимание! Если банкнота помещается в приемный лоток не правильно, тогда

банкнота не признается подлинной и выдается любой код ошибки. При выпадении

ошибки проверьте правильность ориентации банкноты и попробуйте еще раз

поместить банкноту в приемный лоток. Если детектор работает от аккумулятора

без адаптера электропитания или находится в состоянии покоя ~5 минут, детектор

автоматически выключается. При этом, для включения детектора достаточно

поместить банкноту в приемный лоток или нажать на кнопку. Если банкнота

застряла внутри детектора, откройте верхнюю крышку Рис 1-9 и удалите банкноту.

23
