FirePower Technology ZS550W: инструкция

SERIES

CONTENTS - INDEX

Technical Specifications

2

Installation of Power Supply

3

Connectors

4

Troubleshooting/ Warranty and RMA

5

GERMAN

Einbau des Netzteils

6

Anschlüsse

7

Fehlerbehebung/Garantie und Rücksendungsgewähr

8

SPANISH

Instalación de la fuente de alimentación

9

Conectores

10

Solución de problemas /Garantía y Autorización de devolución de mercancía (RMA)

11

FRENCH

Installation de l’alimentation

12

Connecteurs

13

Dépannage / Garantie et procédure de retour du matériel

14

ITALIAN

Installazione dell'alimentatore

15

Connettori

16

Risoluzione dei problemi/Garanzia e RMA

17

RUSSIAN

Установка блока питания

18

Разъемы

19

Устранение неисправностей/Гарантия, возврат и ремо

20

JAPANESE

21

電源の取り付け

22

コネクタ

23

トラブルシューティング/保証とRMA

CHINESE

24

电源的安装

25

连接器

26

故障诊断/产品保修和退货授权

01

SERIES

TECHNICAL SPECIFICATION

OCZ-ZS550W

OCZ-ZS650W

OCZ-ZS750W

AC Input Voltage

230VAC

230VAC

230VAC

AC Input Current

10A

10A

10A

AC Input Frequency

50Hz

50Hz

50Hz

+3.3V Output Current

22A

22A

22A

+5V Output Current

22A

22A

22A

+12V Output Current

38A

46A

54A

-12V Output Current

0.3A

0.3A

0.3A

+5Vsb Output Current

3.0A

3.0A

3.0A

+3.3V & +5V Max.

130W

130W

130W

Total Power

550W

650W

750W

R35522

02

SERIES

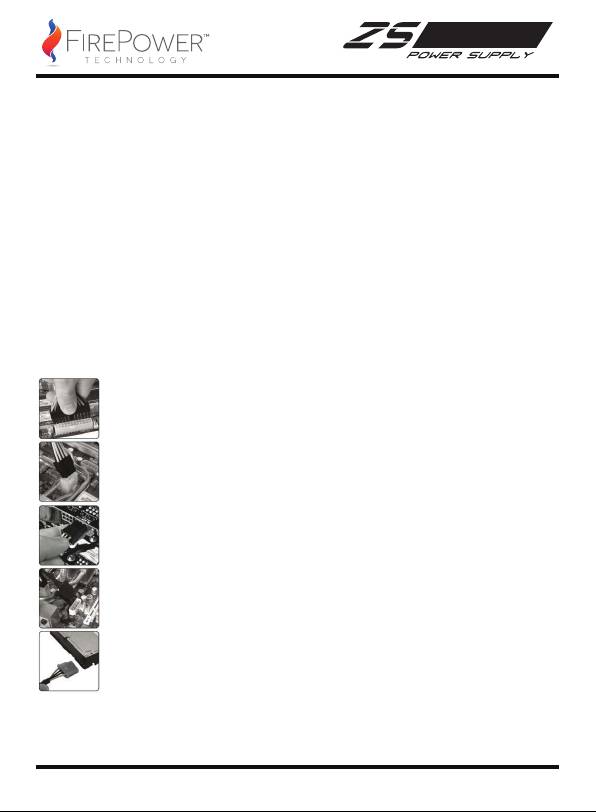

INSTALLATION OF THE POWER SUPPLY

NOTE: You will need a Philips screwdriver to install your new power supply.

To install a new power supply you first need to remove the old one. Please proceed as

follow

1. Unplug the AC power cable from your old power supply.

2. Make sure to disconnect all other cables from the PC and remove the cover from the

PC case. Remove any screws holding the cover in place; specifics will vary by

computer case design.

3. Disconnect the power supply from all the components in the PC- make sure that all

the connectors are unplugged.

4. You can now remove the screws securing the old power supply to your case; normally,

there are four screws at the back of the chassis. After removing all the screws, slowly

take the power supply out of the PC case. Be careful that you do not damage any

other components during this action.

INSTALLING THE NEW OCZ POWER SUPPLY:

1. Place your new power supply in the appropriate space in the PC case and

secure it by screwing the four screws into the rear of the power supply.

2. Guide the 20 or 24-pin ATX connector through the case and connect it to your

motherboard as needed.

3. Connect the 8-pin power cable to the motherboard. If your motherboard

supports only a 4-pin jack, connect only the right side of the connector to the

motherboard.

4. If you are using a graphics card with a 6-pin connector please connect the

respective connector to the jack on the card. If your card supports more than one

jack connect the second 8-pin connector. If your card has an 8-pin jack mounted

just use the additional two pins beside the regular 6-pin connector to form an

8-pin connector.

5. Proceed with connecting all peripheral and SATA connectors to your hard

drives and optical drives.

6. Connect any other internal components that require power to the appropriate

connector- i.e. fans and/or case lighting.

7. You may replace the cover on the PC case now, or you can leave it off

initially while you verify everything works properly.

8. Connect your display, keyboard, mouse, speakers, printer, and any other

peripherals to your computer.

9. Plug in the main AC power cable into the back of the power supply and turn

on your computer.

10. If everything works properly and you have not already done so, turn your

computer off and replace the cover on the case.

03

SERIES

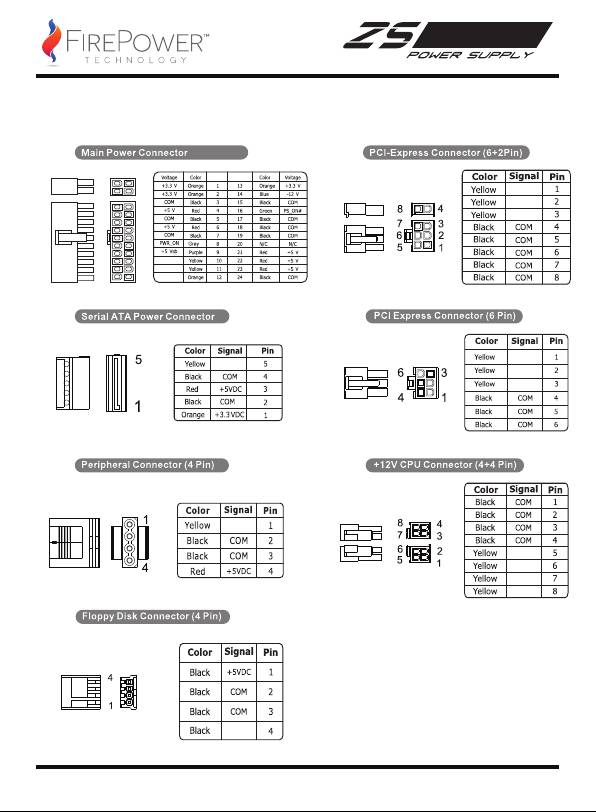

CONNECTORS DESCRIPTION AND ILLUSTRATION

(20+4Pin)

1224

+12VDC

+12VDC

1022

+12VDC

+12V

+12V

113

+3.3 V

INSTALLING THE NEW OCZ POWER SUPPLY:

+12VDC

+12VDC

+12VDC

+12VDC

+12VDC

+12VDC

+12VDC

+12VDC

+12VDC

+12VDC

04

SERIES

TROUBLESHOOTING/WARRANTY AND RMA

If you experience any problems with your new power supply, please check these simple

trouble-shooting steps or consult the retailer where the product was purchased.

Caution: Working on electrical devices can be life-threatening. If you are not familiar with

the steps taken please consult a professional. If your power supply has developed traces of

smoke, broken cables, or was exposed to liquids it should not under any circumstances be

brought back into operation.

If you installed a new power supply and the system will no longer start, please check the

following steps:

1. Make sure the AC input is plugged in correctly and the wall outlet distributes power. [

Try another device in the electrical outlet to verify it is working properly.]

2. Check that all connectors from the power supply are correctly plugged into the

motherboard.

3. Are the cables from the power switch of the computer case properly connected to the

motherboard?

4. Make sure there are no short circuits within the systems that could result from defective

hardware or misplaced connectors.

5. If you are not sure take all parts out of the housing and only leave the motherboard

inside together with the power supply. Disconnect all plugs, check them and then connect

them again to the respective sockets.

If you needfurther assistance please visit:

http://www.firepower-technology.com/support-resources/

3- Year Warranty

Your FirePower PSU is covered by an industry-leading 3-Year Warranty. This product is

warranted to be free from defects in material and workmanship for a period of three [3]

years from the date of purchase. If any defects should occur during this period, contact

FirePower Technology for further assistance and to take advantage of your warranty.

To place a Returned Merchandise Authorization [RMA] request, you may simply submit a

ticket through our website at: http://www.firepower-technology.com/support-resources/

FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008

www.FirePower-Technology.com

05

SERIES

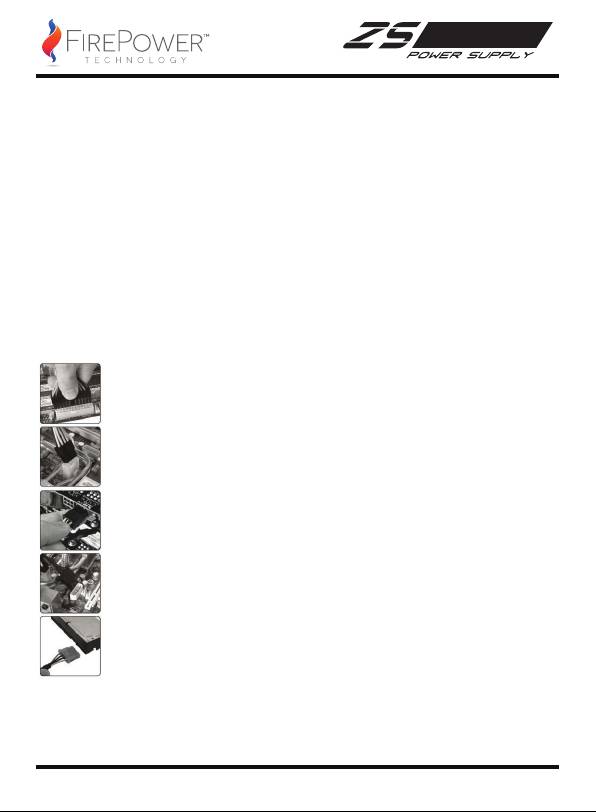

EINBAU DES NETZTEILS

HINWEIS: Für den Einbau Ihres neuen Netzteils benötigen Sie einen Philips-Schraubendreher.

Zum Einbau eines neuen Netzteils müssen Sie zunächst das alte Netzteil entfernen. Gehen

Sie bitte wie folgt vor:

1. Stecken Sie das Wechselstromkabel Ihres alten Netzteils aus.

2. Vergewissern Sie sich, dass alle anderen Kabel des PCs ausgesteckt sind, und nehmen

Sie das Gehäuse des PCs ab. Entfernen Sie jegliche Schrauben, die das Gehäuse halten. Je

nach Bauweise des Gehäuses können unterschiedliche Vorgehensweisen erforderlich sein.

3. Trennen Sie das Netzteil von allen Bauteilen des PCs. Vergewissern Sie sich, dass alle

Anschlüsse abgezogen sind.

4. Sie können nun die Schrauben lösen, die das alte Netzteil am Gehäuse befestigen.

Normalerweise befinden sich vier Schrauben an der Hinterseite des Gehäuses. Heben Sie

das Netzteil vorsichtig aus dem PC-Gehäuse, sobald alle Schrauben entfernt sind. Achten

Sie darauf, dass Sie bei diesem Schritt keine anderen Bauteile beschädigen.

INSTALLATION DES NEUEN OCZ STROMVERSORGUNG:

1. Setzen Sie Ihr neues Netzteil an der geeigneten Stelle in das PC-Gehäuse ein und

sichern Sie es durch Anziehen der vier Schrauben an der Rückseite des Netzteils.

2. Führen Sie das 20/24 Pin ATX Anschlusskabel durch Ihr Gehäuse und verbinden

Sie es mit Ihrem Mainboard.

3. Verbinden Sie das 8-Pin-Netzkabel mit dem Motherboard. Sollte Ihr

Motherboard nur 4 Pins unterstützen, so verbinden Sie lediglich die rechte Seite

des Anschlusses mit dem Motherboard.

4. Wenn Sie eine Grafikkarte mit einem 6-Pin-Anschluss verwenden, so verbinden

Sie bitte den entsprechenden Anschluss mit der Buchse auf der Karte. Verbinden

Sie den zweiten 6-Pin-Anschluss, wenn Ihre Karte mehr als eine Buchse

unterstützt. Wenn Ihre Karte über eine 8-Bin-Buchse verfügt, verwenden Sie

einfach die beiden zusätzlichen Pins neben dem herkömmlichen 6-Pin-Anschluss,

um einen 8-Pin-Anschluss herzustellen.

5. Fahren Sie fort, indem Sie alle peripherer- und SATA-Anschlüsse mit Ihren

Festplatten und optischen Laufwerken verbinden.

6. Schließen Sie alle anderen internen Bauteile, die eine Netzverbindung benötigen,

an die entsprechenden Anschlüsse an – d.h. Gebläse und/oder Gehäusebeleuchtung.

7. Sie können nun die Gehäuseabdeckung wieder auf Ihren PC aufsetzen oder sie

anfänglich noch weglassen, bis Sie bestätigt haben, dass alles ordnungsgemäß

funktioniert.

8. Verbinden Sie Bildschirm, Tastatur, Maus, Lautsprecher, Drucker und andere

Peripheriegeräte mit Ihrem Computer.

9. Stecken Sie das Netzstromkabel hinten in das Netzteil und schalten Sie den

Computer ein.

10. Wenn alles ordnungsgemäß funktioniert und Sie dies noch nicht getan haben,

schalten Sie den Computer wieder aus und setzten Sie die Gehäuseabdeckung auf.

06

SERIES

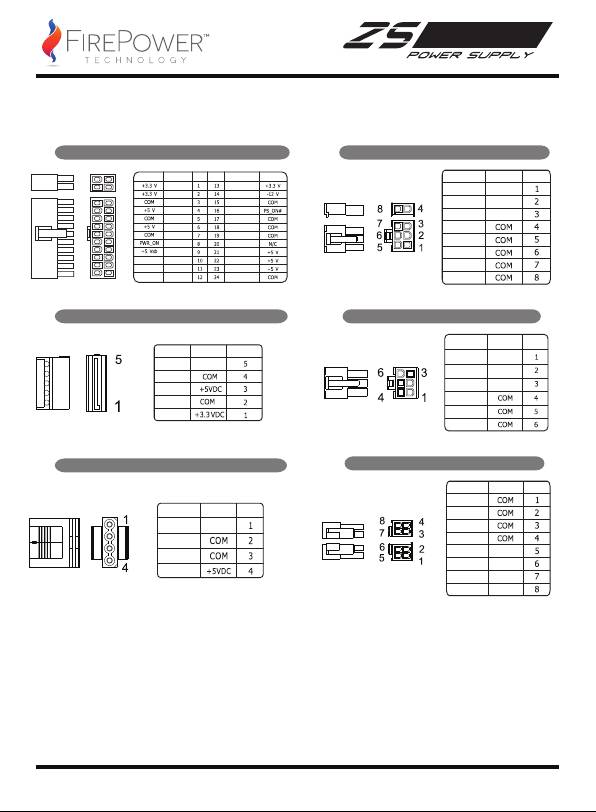

BESCHREIBUNG UND DARSTELLUNG DER ANSCHLÜSSE

Netzstromanschluss (20+4 Pins) PCI-Express-Anschluss (6+2 Pins)

Spannung Farbe Farbe Spannung

Farbe

Signal Pin

1224

Orange

Orange

Gelb

+12V4DC

Orange

Blau

Schwarz

Schwarz

Gelb

+12V4DC

1022

Rot

Grün

Gelb

+12V4DC

Schwarz

Schwarz

Rot

Schwarz

Schwarz

Schwarz

Schwarz

Schwarz

Grau

Kein Anschluss

Violett

Rot

Schwarz

+12V

Gelb

Rot

+12V

Schwarz

Gelb

Rot

113

+3.3 V

Orange

Schwarz

Schwarz

Serial ATA-Netzanschluss PCI-Express-Anschluss (6 Pins)

INSTALLATION DES NEUEN OCZ STROMVERSORGUNG:

Farbe Signal Pin

Farbe Signal Pin

Gelb

Gelb

+12V2DC

Gelb

+12V3DC

Gelb

Gelb

+12V2DC

Schwarz

Gelb

Gelb

+12V2DC

Rot

Schwarz

Schwarz

Schwarz

Schwarz

Schwarz

Orange

Schwarz

Schwarz

Peripherer Anschluss (4 Pins)

+12V-CPU-Anschluss (4+4 Pins)

Farbe Signal Pin

Schwarz

Farbe Signal Pin

Schwarz

Gelb

+12V3DC

Schwarz

Schwarz

Schwarz

Schwarz

Gelb

+12VDC

Gelb

+12VDC

Rot

Gelb

+12VDC

Gelb

+12VDC

07

SERIES

FEHLERBEHEBUNG/GARANTIE UND RÜCKSENDUNGSGEWÄHR

Lesen Sie bitte diese einfachen Fehlerbehebungsschritte oder kontaktieren Sie den

Händler, bei dem Sie dieses Produkt erstanden haben, falls Sie Probleme mit Ihrem neuen

Netzteil haben.

Vorsicht: Die Arbeit an elektrischen Geräten kann lebensgefährlich sein. Wenn Sie die

beschriebenen Schritte nicht gut kennen, bitten Sie einen Experten um Hilfe. Ihr Netzteil

darf unter keinen Umständen in Betrieb genommen werden, wenn es Rauch entwickelt hat,

seine Kabel beschädigt worden sind oder es mit Flüssigkeiten in Kontakt geraten ist.

Überprüfen Sie bitte die folgenden Schritte, wenn Sie ein neues Netzteil eingebaut haben

und das System nicht mehr hochfährt:

1. Prüfen Sie nach, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom

abgibt. [Stecken Sie ein anderes Gerät in die Steckdose ein, um ihre Funktionsfähigkeit zu

bestätigen.]

2. Vergewissern Sie sich, dass alle Anschlüsse des Netzteils richtig in das Motherboard

eingesteckt sind.

3. Sind die Kabel des Ein/Aus-Schalters im Computergehäuse richtig mit dem Mother-

board verbunden?

4. Achten Sie darauf, dass innerhalb der Systeme keine Kurzschlüsse entstehen, die von

fehlerhafter Hardware oder falsch gesetzten Verbindungen herrühren könnten.

5. Wenn Sie sich nicht sicher sind, nehmen Sie bitte außer dem Motherboard und dem

Netzteil alle Bauteile aus dem Gehäuse heraus. Stecken Sie alle Stecker aus, überprüfen

Sie sie und verbinden Sie sie anschließend wieder mit den entsprechenden Buchsen.

Wenn Sie weitere Hilfe benötigen, können Sie gerne die folgende Webseite besuchen:

http://www.firepower-technology.com/support-resources/

3 Jahre Garantie

Ihr Netzteil von FirePower ist mit einer branchenführenden 3-jährigen Garantie versehen.

Wir garantieren, dass dieses Produkt für einen Zeitraum von 3 Jahren ab dem Kaufdatum

frei von Material- und Herstellungsfehlern bleibt. Sollten Sie während dieses Zeitraums

Fehler bemerken, so kontaktieren Sie bitte FirePower Technology für weitere Unterstützu-

ng und um Ihre Garantie in Anspruch zu nehmen.

Um die Rücksendungsgewähr geltend zu machen, können Sie einfach eine Supportanfrage

über unsere Website abschicken: http://www.firepower-technology.com/support-resources/

FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008

www.FirePower-Technology.com

08

SERIES

INSTALLAZIONE DELL’ALIMENTATORE

NOTA: Per installare il nuovo alimentatore sarà necessario un cacciavite a stella.

Per installare un nuovo alimentatore è necessario prima rimuovere quello installato.

Procedere come segue:

1. Scollegare il cavo di alimentazione AC dall’alimentatore da sostituire.

2. Assicurarsi di scollegare tutti gli altri cavi dal PC e rimuovere la copertura del case.

Rimuovere eventuali viti di tenuta della copertura; le specifiche variano a seconda del

modello del case.

3. Scollegare l’alimentatore da tutti gli altri componenti del PC, assicurarsi che tutti i

connettori siano scollegati.

4. Adesso è possibile rimuovere le viti che fissano l'alimentatore al case; solitamente sono

quattro viti sul retro del case. Dopo la rimozione di tutte le viti, rimuovere lentamente

l’alimentatore dal case. Fare attenzione a non danneggiare

altri componenti durante questa procedura.

INSTALLARE LA NUOVA OCZ ALIMENTAZIONE:

1. Posizionare il nuovo alimentatore nell’apposito spazio del case e fissarlo

avvitando le quattro viti sul retro dell'alimentatore.

2. Fate passare il connettore ATX a 20 o 24 poli all’interno del telaio e collegatelo

alla scheda madre come richiesto.

3. Collegare il cavo di alimentazione 8-pin alla scheda madre. Se la scheda madre

supporta solo un jack 4-pin, collegare solo il lato destro del connettore alla scheda

madre.

4. Se si utilizza una scheda video con un connettore 6-pin, collegare il rispettivo

connettore al jack sulla scheda. Se la scheda supporta più di un jack, collegare il

secondo connettore 6-pin. Se la scheda ha un jack 8-pin montato, utilizzare i due

pin aggiuntivi a fianco al connettore 6-pin per formare un connettore 8-pin.

5. Procedere con il collegamento di tutti i connettori periferica e SATA ai dischi

rigidi e ai lettori ottici.

6. Collegare eventuali altri componenti che richiedono alimentazione all'apposito

connettore, cioè ventole e/o illuminazione del case.

7. Adesso è possibile riposizionare la copertura sul case, o inizialmente lasciarlo

aperto, mentre si verifica che tutto funzioni correttamente.

8. Collegare lo schermo, la tastiera, il mouse, gli altoparlanti, la stampante e

qualsiasi altra periferica al computer.

9. Collegare il cavo di alimentazione principale AC al retro dell'alimentatore e

accendere il computer.

10. Se tutto funziona correttamente e non si è ancora riposizionata la copertura del

case, spegnere il computer e riposizionarla.

15

SERIES

DESCRIZIONE E ILLUSTRAZIONE DEI CONNETTORI

Connettore di alimentazione principale (20+4Pin) Connettore PCI-Express (6+2Pin)

1224

Voltaggio Colore Colore Voltaggio

Colore Segnale Pin

Arancione

Arancione

Giallo

+12VDC

Arancione

Blu

1022

Nero

Nero

Giallo

+12VDC

Rosso

Verde

Giallo

+12VDC

Nero

Nero

Rosso

Nero

Nero

Nero

Nero

Nero

Grigio

N/C

Viola

Rosso

Nero

+12V

Giallo

Rosso

+12V

Nero

113

Giallo

Rosso

+3.3 V

Arancione

Nero

Nero

Connettore alimentazione ATA seriale Connettore PCI Express (6 Pin)

INSTALLARE LA NUOVA OCZ ALIMENTAZIONE:

Colore Segnale Pin

Colore Segnale Pin

Giallo

+12VDC

Giallo

+12VDC

Giallo

+12VDC

Nero

Giallo

+12VDC

Rosso

Nero

Nero

Nero

Arancione

Nero

Connettore periferica (4 Pin)

Connettore CPU +12V (4+4 Pins)

Colore Segnale Pin

Nero

Colore Segnale Pin

Nero

Giallo

+12VDC

Nero

Nero

Nero

Giallo

+12VDC

Nero

Giallo

+12VDC

Rosso

Giallo

+12VDC

Giallo

+12VDC

16

SERIES

RISOLUZIONE DEI PROBLEMI/GARANZIA E RMA

Se si verificano problemi con il nuovo alimentatore, controllare i seguenti passi di

risoluzione dei problemi o consultare il venditore presso il quale è stato effettuato

l’acquisto del prodotto.

Attenzione: Intervenire su dispositivi elettrici può esporre a rischio di morte. Se non si ha

dimestichezza con i passi indicati, consultare un professionista. Se l’alimentatore mostra

tracce di fumo, cavi rotti o è stato esposto a liquidi, non dovrà per alcuna ragione essere

messo in funzione.

Se si è installato un nuovo alimentatore e la macchina non si avvia più, controllare i

seguenti passi:

1. Assicurarsi che l’ingresso AC sia correttamente collegato e che la presa fornisca

alimentazione. [ Provare un altro dispositivo nella presa elettrica per verificare che

funzioni correttamente.]

2. Controllare che tutti i connettori dell’alimentatore siano correttamente collegati alla

scheda madre.

3. I cavi dell’interruttore di alimentazione del case sono correttamente collegati alla scheda

madre?

4. Assicurarsi che non ci siano corto circuiti nei sistemi che potrebbero risultare da

hardware difettoso o connettori mal posizionati.

5. Se non si è sicuri, rimuovere tutte le parti e lasciare soltanto la scheda madre con

l’alimentatore. Scollegare tutte le spine, controllarle e poi collegarle nuovamente nelle

rispettive prese.

Per ulteriore assistenza, vistitare il sito:

http://www.firepower-technology.com/support-resources/

3- Garanzia

L’Alimentatore FirePower è coperto dalla migliore Garanzia triennale del settore. Questo

prodotto è garantito per l’assenza di difetti di materiale e lavorazione per un periodo di [3]

anni dalla data di acquisto. Se si dovessero notare dei difetti durante questo periodo,

contattare FirePower Technology per l’assistenza e usufruire della garanzia.

Per inoltrare una richiesta di autorizzazione a rendere prodotti [RMA], è possibile inoltrare

una semplice richiesta tramite il nostro sito web su:

http://www.firepower-technology.com/support-resources/

FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008

www.FirePower-Technology.com

17

SERIES

УСТАНОВКА БЛОКА ПИТАНИЯ

ПРИМЕЧАНИЕ: Для установки нового блока питания вам потребуется крестообразная отвертка..

Сначала необходимо демонтировать старый блок питания. Пожалуйста, выполните

следующее.

1. Отключите силовой кабель от старого блока питания.

2. Обязательно отсоедините все остальные кабели от ПК и снимите крышку с

системного блока. Выкрутите болты, с помощью которых крепится крышка;

возможны свои особенности в зависимости от конструкции системного блока

компьютера.

3. Отключите питание от всех компонентов ПК - убедитесь, что все разъемы

отключены.

4. Теперь можно выкрутить болты, с помощью которых старый источник питания

крепился к раме системного блока, на задней стенке системного блока находятся

четыре болта. Выкрутив все болты, не спеша извлеките блок питания из системного

блока. При выполнении этой операции постарайтесь не повредить прочие

компоненты.

Установка нового OCZ БЛОКИ ПИТАНИЯ:

1. Поместите новый блок питания соответствующим образом в системный блок

и закрепите на четыре болта, которые вкручиваются с тыльной стороны блока.

2. Направьте 20 или 24-контактный ATX разъем сквозь корпус и подключите к

материнской плате.

3. Подключите 8-контактный кабель к материнской плате. Если на материнской

плате используется только 4-контактное гнездо, подключите только правую

часть разъема к материнской плате.

4. При использовании видеокарты с 6-контактным разъемом подключите

соответствующий разъем к гнезду на карте. Если на карте имеется более одного

гнезда, подключите второй 6-контактный разъем. Если на карте имеется

8-контактное гнездо, используйте дополнительные два контакта помимо

обычного 6-контактного разъема для получения 8-контактного разъема.

5. Выполните подключение всех разъемов периферийный и SATA к жестким

дискам и оптическим приводам.

6. Подключите остальные внутренние компоненты, для которых требуется

питание, к соответствующим разъемам – т.е. вентиляторы и/или подсветку

корпуса.

7. Теперь можно установить на прежнее место крышку ПК либо не

устанавливать ее до тех пор, пока вы не проверите, что все работает

соответствующим образом.

8. Подключите монитор, клавиатуру, мышь, динамики, принтер и любые другие

периферийные устройства компьютера.

9. Подключите главный силовой кабель к задней стороне блока и включите

компьютер.

10. Если все работает нормально, и вы еще не поставили на место крышку,

выключите компьютер и установите крышку корпуса.

18

SERIES

ОПИСАНИЕ РАЗЪЕМОВ И ИЛЛЮСТРАЦИИ

Главный разъем питания (20+4 контакта) Разъем PCI-Express (6+2 контакта)

Напряжение Цвет Цвет Напряжение

Цвет

Сигнал Контакт

1224

Оранжевый

Оранжевый

Желтый

+12V4DC

Оранжевый

Синий

1022

Черный

Черный

Желтый

+12V4DC

Красный

Зеленый

Желтый

+12V4DC

Черный

Черный

Красный

Черный

Черный

Черный

Черный

Черный

Серый

нет подключения

Фиолетовый

Красный

Черный

+12V

Желтый

Красный

+12V

Черный

Желтый

Красный

113

+3.3 V

Оранжевый

Черный

Черный

Серийный кабель АТА Разъем PCI Express (6-контактный)

Установка нового OCZ БЛОКИ ПИТАНИЯ:

Цвет

Сигнал

Контакт

Цвет

Сигнал Контакт

Желтый

+12VDC

Желтый

+12VDC

Желтый

+12VDC

Черный

Желтый

+12VDC

Красный

Черный

Черный

Черный

Оранжевый

Черный

Коннектор для подключения периферии (4-контактный)

Коннектор ЦП +12В (4+4 контактный)

Цвет

Сигнал Контакт

Черный

Цвет

Сигнал

Контакт

Черный

Желтый

+12VDC

Черный

Черный

Черный

Желтый

+12VDC

Черный

Желтый

+12VDC

Красный

Желтый

+12VDC

Желтый

+12VDC

19

SERIES

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ/ГАРАНТИЯ,

Если у вас есть проблемы с новым блоком питания, пожалуйста выполните эти

простые шаги по устранению неисправностей или проконсультируйтесь с

продавцом, у которого было приобретен продукт.

Внимание: Работа с электрическими устройствами может представлять угрозу для

жизни. Если вам не понятны предпринимаемые действия, пожалуйста, свяжитесь со

специалистом. При выделении из блока питания дыма, при обрыве кабелей или

попадании на него жидкостей дальнейшая эксплуатация не разрешается ни при

каких обстоятельствах.

Если после установки нового блока питания система перестала запускаться,

пожалуйста, выполните следующее:

1. Убедитесь, что кабель питания переменного тока правильно подключен и

настенная розетка находится в рабочем состоянии. [ Для проверки работы

электрической розетки попробуйте подключить к ней другое устройство.]

2. Убедитесь, что все коннекторы блока питания правильно подключены к

материнской плате.

3. Правильно ли подключены к материнской плате кабели, идущие от выключателя

питания системного блока?

4. Убедитесь в отсутствии коротких замыканий в системе , причиной которых может

стать дефектное оборудование либо неправильно подключенные коннекторы.

5. Если вы не уверены, выньте из корпуса все части, оставив внутри только

материнскую плату вместе с блоком питания. Отключите все вилки, проверьте их и

затем включите снова в соответствующие розетки.

Если вам потребуется дополнительная помощь, посетите:

http://www.firepower-technology.com/support-resources/

3-летняя гарантия

Блок питания FirePower имеет лучшую в отрасли 3-летнюю гарантию. На этот

продукт распространяется трех (3) летняя гарантия на отсутствие дефектов

материала и производственных дефектов, действующая с даты покупки. При

обнаружении каких-либо дефектов в течение этого периода свяжитесь с FirePower

Technology для получения дальнейшей помощи и воспользуйтесь гарантией.

Заявку на возврат и ремонт можно просто разместить через наш веб-сайт:

http://www.firepower-technology.com/support-resources/

FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008

www.FirePower-Technology.com

20

SERIES

電源の取り付け

注：新しい電源を取り付ける際、プラスネジ用ドライバが必要です。

新しい電源を取り付ける際、今までの電源を取り外してください。以下のよ

うに作業を進めてください。

1. 今までの電源からAC電源ケーブルを抜きます。

2. 他のケーブルもPCから抜き、PCケースからカバーを外してください。PCケ

ースのデザインによって仕様が異なりますが、カバーを止めているネジをすべ

て外してください。

3. PCのコンポーネントから電源を外し、コネクタすべてを抜いてください。

4. 今までの電源をケースに固定している、シャーシ裏の4本ネジを外します。

ネジをすべて外した後、PCケースからゆっくりと電源を取り出します。取り出

す際、他の部品を損傷しないように注意してください。

新しいOCZ電源装置を取り付ける：

1. PCケースの適切な場所に新しい電源をセットし、電源裏側を4本ネジで固定

してください。

2. マニュアルに従い、対応する20ピンまたは24ピンATXコネクタ端子を貴方の

マザーボードに接続します。

3. 8ピン電源ケーブルをマザーボードに接続してください。マザーボードが4ピ

ンジャックのみに対応している場合、マザーボードにはコネクタ右側のみ接続

してください。

4. 6ピンコネクタのグラフィックスカードを使用する場合、カードのジャック

に対応コネクタを接続してください。複数のジャックに対応しているカードの

場合、二番目の6ピンコネクタに接続してください。カードに8ピンジャックを

搭載している場合、一般の6ピンコネクタ以外に2ピン追加して、8ピンコネク

タにしてください。

5. すべての周辺機器とSATA コネクタを、ハードドライブとオプティカルドラ

イブに接続する作業を進めてください。

6. ファンやケース照明など、電源を必要とする他の内部コンポーネントを適切

なコネクタに接続してください。

7. PCケースのカバーを交換することも可能であり、すべて問題なく機能するか

確認している間、外したままにしておくこともできます。

8. ディスプレイ、キーボード、マウス、スピーカー、プリンタ、その他の周辺

機器をPCに接続します。

9. 主要AC電源ケーブルを電源背面に差し込み、PCの電源を入れてください。

10. すべて正常に機能している場合、まだ未チェックの場合、PCの電源を切っ

てケースのカバーを交換してください。

21

SERIES

コネクタの説明とイラスト

メイン電源コネクタ（20+4ピン）

PCI-Expressコネクタ（6+2ピン)

1224

電圧 色 色 電圧

色 信号 ピン

橙

橙

黄

+12VDC

橙

青

1022

黒

黒

黄

+12VDC

赤

緑

黄

+12VDC

黒

黒

赤

黒

黒

黒

黒

黒

灰

非接続

紫

赤

黒

+12V

黄

赤

+12V

黒

黄

赤

113

+3.3 V

橙

黒

黒

シリアルATA 電源コネクタ PCI Expressコネクタ（6ピン)

色 信号 ピン

色 信号 ピン

黄

+12VDC

黄

+12VDC

黄

+12VDC

黒

黄

+12VDC

赤

黒

黒

黒

橙

黒

周辺機器コネクタ（4ピン)

+12 V CPUコネクタ（4+4ピン)

色 信号 ピン

黒

色 信号 ピン

黒

黄

+12VDC

黒

黒

黒

黒

黄

+12VDC

赤

黄

+12VDC

+12VDC

黄

+12VDC

黄

22

SERIES

トラブルシューティング/保証とRMA

新しい電源で問題が発生した場合、簡単トラブルシューティングステップで

チェックするか、製品を購入した販売店にお問い合わせください。

注意: 電気デバイスの作業をしていると、命にかかわる事故につながる恐れが

あります。ステップに慣れていない場合、専門家にお問い合わせください。

電源から煙の発生、ケーブルの切断、液体に濡らした場合などは、決して再

起動しないでください。

新しい電源を取り付けたのにPCが立ち上がらない場合、以下の

ステップでチェックしてください。

1. ACコードを正しくコンセントに差し込んでいるか確認してください。［別

のデバイスをコンセントに接続し、正常に機能するか確認してください］

2. 電源のコネクタが、正しくマザーボードに接続されているかチェックして

ください。

3. PCケースの電源スイッチのケーブルが、マザーボードに正しく接続されて

いますか。

4. ハードウェアの故障やコネクタの誤接続のため、PCが短絡していないか確

認してください。

5. 分からない場合、電源とマザーボードだけ残して、ハウジングから他の部

品をすべて取り出します。プラグをすべて抜き、チェックしてから

コンセントに再び差し込んでみます。

詳細については以下にアクセスしてください。

http://www.firepower-technology.com/support-resources/

3年保証

FirePower PSUは、業界随一を誇る3年保証です。本製品は、購入日から3年間

にわたり、材料と製品の不具合に対して保証します。保証期間中に不具合が

発生した場合、

保証を活かして、

FirePower テクノロジーにお問い合わせください。

RMA［返品保証］を請求する場合、弊社ウェブサイトからチケットを提出す

るだけでOKです。

http://www.firepower-technology.com/support-resources/

FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008

www.FirePower-Technology.com

23

SERIES

电源的安装

备注： 您需用十字螺丝刀安装新电源。

安装新电源时，您首先需要取下旧电源。 请遵照如下步骤

1. 从旧电源上拔下交流电电缆。

2. 务必从个人电脑上取下所有其它电缆，并从电脑机箱上取下罩壳。 取下罩壳

的固定螺丝；具体情况因电脑机箱设计而异。

3. 断开个人电脑上所有组件的电源 – 确保所有连接器都已拔下。

4. 现在，可以取下机箱上固定旧电源的螺丝，一般机箱背后有四颗螺丝。 取下

所有螺丝后，慢慢地把电源从个人电脑机箱中取出。 小心在此过程中不要损坏

任何其它组件。

安裝新的OCZ的電源：

1. 把新电源放进个人电脑机箱中的合适位置，并把四颗螺丝旋进电源背部，固

定住电源。

2. 按需要把20或24针ATX连接器穿过机箱，与主板连接。

3. 把8针电缆连接到主板上。 如果主板只支持4针插孔，那么只把连接器的右侧

连接到主板上。

4. 如果您使用带6针连接器的显卡，请把各自的连接器接到显卡的插孔上。 如

果显卡支持一个以上插孔，则连接第二个6针连接器。 如果显卡装有8针插孔，

则使用常规6针连接器旁边的另外两针，构成8针连接器。

5. 继续把所有周边和SATA连接器连接到硬盘和光驱动上。

6. 把需要用电的任何其它内部组件连接到相应的连接器上，如风扇和/或机箱指

示灯。

7. 现在您可以把罩壳装回到电脑机箱上了，您也可以在检查一切是否正常时先

不盖上罩壳。

8. 把显示器、键盘、鼠标、扬声器、打印机和任何其它外设连接到电脑上。

9. 把交流电主电源的电缆插入电源的后面，打开电脑。

10. 如果一切正常，罩壳还没有盖上，那么请关闭电脑，把罩壳装回到机箱上。

24
