CONTENTS - INDEX
Technical Specifications and Connectors
2
Connectors
3
Thermal Control System
4
Power Supply Installation
5
Troubleshooting/ Warranty and RMA
6
GERMAN
Thermalkontrollsystem
7
Einbau des Netzteils
8
Fehlerbehebung/Garantie und Rücksendungsgewähr
9
SPANISH
Sistema de control térmico
10
Instalación de fuente de alimentación
11
Solución de problemas/Garantía y Autorización de devolución de mercancía (RMA)
12
FRENCH
Système de contrôle thermique
13
Installation de l'alimentation
14
Dépannage / Garantie et procédure de retour du matériel
15
ITALIAN
Sistema di controllo termico
16
Installazione dell’alimentatore
17
Risoluzione dei problemi/Garanzia e RMA
18
RUSSIAN
Система термоконтроля
19
Установка блока питания
20
Устранение неисправностей/Гарантия и гарантийный возврат
21
JAPANESE
温度制御システム
22
電源据付
23
トラブルシューティング/保証とRMA
24
CHINESE
热控制系统
25
电源安装
26
故障诊断/产品保修和退货授权
27
01
Model PPCMK3S850
PPCMK3S750
PPCMK3S1200
Dimension (W x L x H)
150x180x86 mm
Voltage
115 - 240Vac
115 - 240Vac
115 - 240Vac
Frequency
50-60Hz
50-60Hz
50-60Hz
INPUT
Current
10A
10A
15A
P.F.C
> .98
> .98
> .98
Efficiency
90% Typical Load
90% Typical Load
92% Typical Load
+3.3V
24A
24A
20A
+5V
24A
24A
20A
+12V
62A
70A
99.5A
OUTPUT
-12V
0.5A
0.5A
0.5A
+5Vsb
3.0A
3.0A
2.5A
+3.3V & +5V
120W
120W
100W
Total Power
750W
850W
1200W
02
CONNECTORS DESCRIPTION AND ILLUSTRATION
(20+4Pin)
1224
+12VDC
+12VDC
1022
+12VDC
+12V
+12V
+3.3 V
13
1
+12VDC
+12VDC
+12VDC
+12VDC
+12VDC
+12VDC
+12VDC
03
MODULAR CABLE PIN ASSIGNMENT

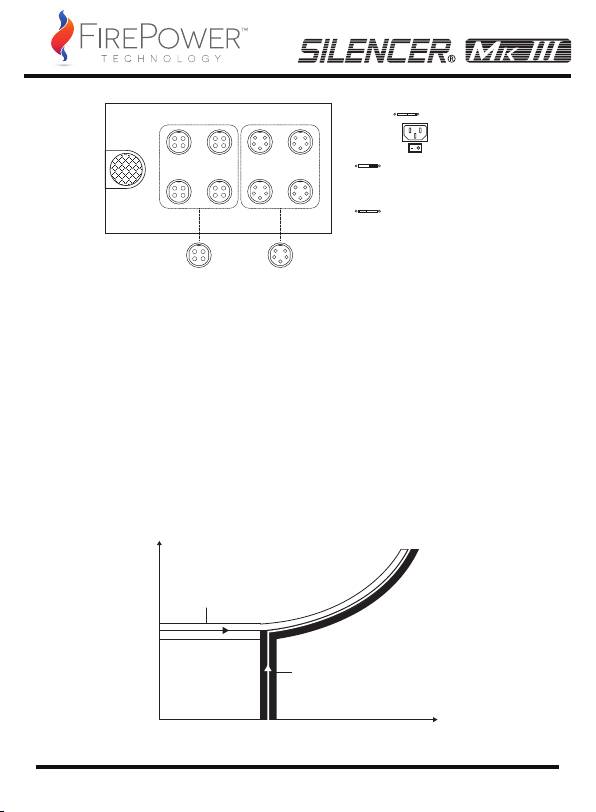

FAN MODE SWITCH
SATA
PCI-E VIDEO
PERIPHERAL
Silent Mode: Fan does not
come on until ~50% load then the
speed varies with load and
temperature
Normal Mode: Fan always
spins but the speed varies with load
and temperature
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V

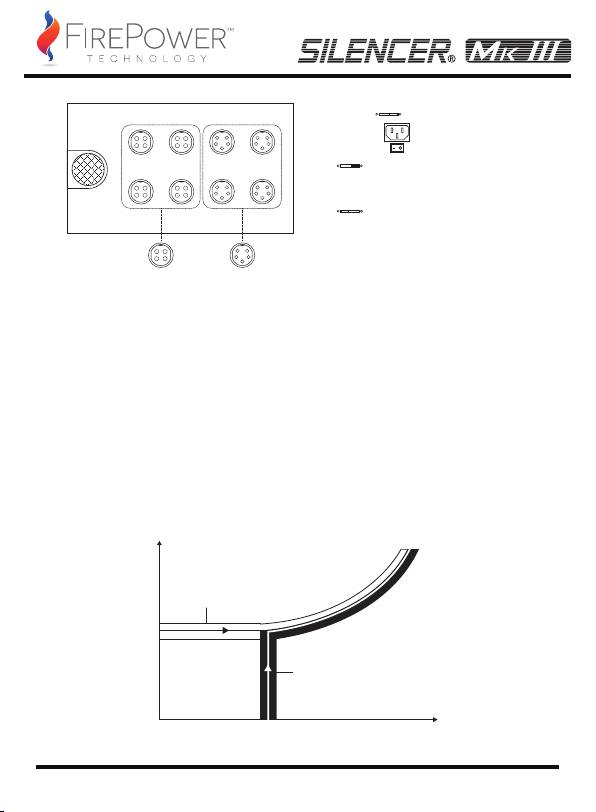

DUAL THERMAL CONTROL SYSTEM
Normal Mode:
Fan always operates with variable RPM determined by temperature and power loads.
Silent Mode:
· Fan*remains idle at specific temperature = Zero noise.
· Reduce unnecessary rotation in order to increase the life span of the fan and dust
accumulation.
· Decrease unnecessary consumption to increase the efficiency.
*Fan appears to be stationary at low temperature in the beginning is normal.
1400
1300
1200
1100
Normal Mode
1000
900
800
700
600
500
FAN SPEED (RPM)
Silent Mode
400
300
200
100
0
25% 50% 75% 100%
LOAD (%)
04
POWER SUPPLY INSTALLATION
REMOVING THE OLD POWER SUPPLY:
NOTE: You will need a Philips head screwdriver to install your new power supply.
1. Turn off the power switch on your old power supply then unplug the AC power cord.
2. Disconnect all other cables from the PC. Remove the screws holding the PC’s cover in
place and then remove the cover from the case; specifics will vary by computer case
design.
3. Disconnect the power supply from all the components in the PC making sure all
connectors are unplugged.
4. Remove the screws securing the old power supply to your case; normally there are
four screws at the back of the chassis. After removing all the screws, slowly take the
power supply out of the PC case. Be careful you do not damage any other components
during this action.
INSTALLING THE NEW POWER SUPPLY:
NOTE: The single most reason a PSU is reported as DOA, is improper or not fully seated
connections.
1. Place your new power supply in the appropriate space in the PC case and secure it by
screwing the four screws into the rear of the power supply.
2. Guide the 24-pin ATX connector through the case and connect it to your motherboard. If
your motherboard only uses a 20-pin connector then detach the 4-pins from the end of the
connector and install the 20-pin connector into the motherboard.
3. Connect the 8-pin (4+4-pin) CPU power cables to the motherboard as needed. If your
motherboard only has a 4-pin CPU jack, connect only the right side of the connector to your
motherboard.
4. Connect the 6-pin graphics card connector to your video card’s power jack. If your video
card supports more than one jack connect a second 6-pin connector. If your video card has
an 8-pin jack mounted just use the additional two pins beside the regular 6-pin connector to
form an 8-pin connector.
5. Proceed with connecting all peripheral and SATA connectors to your hard drives and
optical drives.
6. Connect any other internal components that require power to the appropriate connector-
i.e. fans and or case lighting.
7. Replace the cover on the PC case and secure with the screws.
8. Connect your display, keyboard, mouse, speakers, printer, and any other peripherals to
your computer.
9. Plug in the main AC power cord into the back of the power supply, turn the switch on the
power supply to the “l” position and then start your computer with the switch on the front of
your PC case.
10. The switch above the AC input plug is for fan mode control; see diagram on page 4
05
TROUBLESHOOTING/WARRANTY AND RMA
If you experience any problems with your new power supply, please check these simple
trouble-shooting steps or consult the retailer where the product was purchased.
Caution: Working on electrical devices can be life-threatening. If you are not familiar with
the steps taken please consult a professional. If your power supply has developed traces of
smoke, broken cables, or was exposed to liquids it should not under any circumstances be
brought back into operation.
If you installed a new power supply and the system will no longer start, please check the
following steps:
1. Put the fan mode switch in the Normal Mode position; see diagram on page 4.
2. Make sure the AC input is plugged in correctly and the wall outlet distributes power.
[Try another device in the electrical outlet to verify it is working properly.]
3. Make sure the power switch on the power supply is in the “l” position.
4. Check that all connectors from the power supply are correctly plugged into the
motherboard and that all of the connectors are fully seated and latched.
5. Is the cable from the power switch on the computer case properly connected to the
motherboard?
6. If the system still will not turn on; unplug all cards from the motherboard leaving only
processor and RAM. Unplug the power supply from everything except the motherboard
and a hard drive. Try turning on the computer and see if the power supply fan starts.
7. If it starts, turn off the computer and plug in another card or peripheral and subsequently
restart until either all of them work, or you detect the one item that is causing the problem.
For a more complete troubleshooting guide visit:
http://www.firepower-technology.com/support-resources/
If you need further assistance please visit:
http://www.firepower-technology.com/support-resources/
7- Year Warranty
Your FirePower Technology PSU is covered by an industry-leading 7-Year Warranty. This
product is warranted to be free from defects in material and workmanship for a period of
seven [7] years from the date of purchase. If any defects should occur during this period,
contact FirePower Technology for further assistance and to take advantage of your
warranty.
To place a Returned Merchandise Authorization [RMA] request, you may simply submit a
ticket through our website at: http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008
www.FirePower-Technology.com
06
MODULARE KABEL-PIN-BELEGUNG

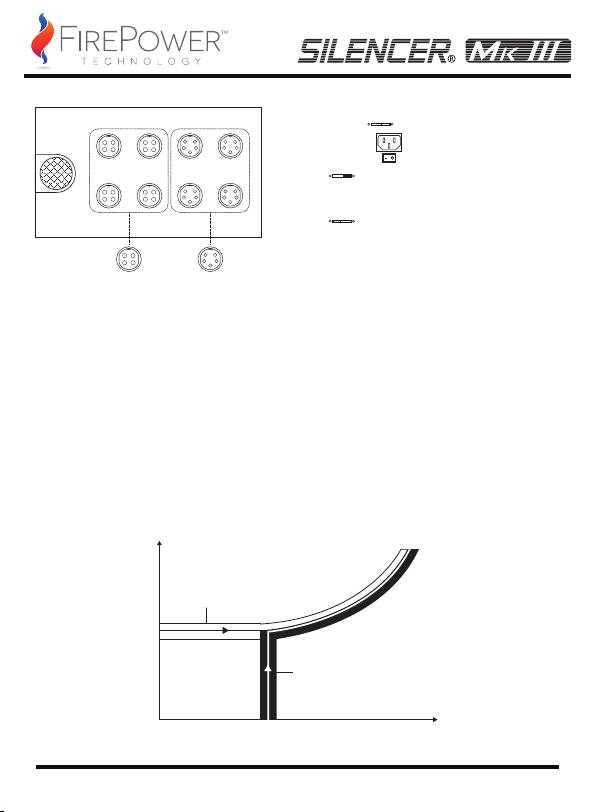

BETRIEBSSCHALTER VENTILATOR
SATA
PCI-E VIDEO
PERIPHÄR
Flüstermodus: Ventilator schaltet erst bei etwa
50 % Last ein; anschließend variiert die Geschwindigkeit
je nach Last und Temperatur
Normaler Modus: Ventilator dreht immer, aber
die Geschwindigkeit variiert je nach Last und Temperatur
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
DUALES THERMALKONTROLLSYSTEM
Normaler Modus:
Der Ventilator arbeitet immer mit variabler Drehzahl, die von Temperatur und Last bestimmt
wird.
Flüstermodus:
· Ventilator* bleibt bei einer bestimmten Temperatur untätig = kein Lärm.
· Reduziert unnötige Drehungen, um die Lebensdauer des Ventilators zu erhöhen und
Staubablagerungen zu verringern.
· Verringert unnötigen Verbrauch, um die Effizienz zu erhöhen.
*Dass der Ventilator bei niedriger Temperatur am Anfang still steht, ist normal.
1400
1300
1200
1100
Normaler Modus
1000
900
800
700
600
500
Flüstermodus
400
300
200
VENTILATORGESCHWINDIGKEIT (U/MIN)
100
0
25% 50% 75% 100%
LAST (%)
07
EINBAU DES NETZTEILS
ENTFERNEN DES ALTEN NETZTEILS:
HINWEIS: Für den Einbau Ihres neuen Netzteils benötigen Sie einen Philips-Schraubendreher.
1. Schalten Sie den Netzschalter an Ihrem alten Netzteil aus und ziehen Sie das Netzkabel ab.
2. Trennen Sie alle anderen Kabel vom PC. Entfernen Sie die Schrauben der PC-Abdeckung und nehmen
Sie die Abdeckung anschließend vom Gehäuse ab; je nach Gehäusetyp Ihres PCs variieren Einzelheiten.
3. Trennen Sie das Netzteil von allen Bauteilen des PCs und vergewissern Sie sich, dass alle Anschlüsse
abgezogen sind.
4. Lösen Sie die Schrauben, die das alte Netzteil am Gehäuse befestigen; normalerweise befinden sich
vier Schrauben an der Hinterseite des Gehäuses. Heben Sie das Netzteil vorsichtig aus dem PC-Gehäuse,
sobald alle Schrauben entfernt sind. Achten Sie darauf, dass Sie bei diesem Schritt keine anderen Bauteile
beschädigen.
EINSETZEN DES NEUEN NETZTEILS:
HINWEIS: Der häufigste Grund, weshalb Netzteile als fehlerhaft gemeldet werden, sind fehlerhafte oder
nicht vollständig eingesteckte Verbindungen.
1. Setzen Sie Ihr neues Netzteil an der geeigneten Stelle in das PC-Gehäuse ein und sichern Sie es durch
Anziehen der vier Schrauben an der Rückseite des Netzteils.
2. Führen Sie den 24-Pin-ATX-Anschluss durch das Gehäuse und verbinden Sie ihn mit dem
Motherboard. Wenn Ihr Motherboard nur einen 20-Pin-Stecker verwendet, so nehmen Sie die 4 Pins vom
Ende des Steckers ab und installieren Sie den 20-Pin-Stecker auf dem Mainboard.
3. Verbinden Sie die CPU-Stromkabel mit 8 (4+4) Pins nach Bedarf am Motherboard. Wenn Ihr
Motherboard nur eine CPU-Buchse mit 4 Pins hat, so verbinden Sie lediglich die rechte Seite des
Steckers mit Ihrem Motherboard.
4. Verbinden Sie den 6-Pin-Grafikkartenstecker mit dem Stromanschluss Ihrer Grafikkarte. Verbinden Sie
einen zweiten 6-Pin-Stecker, wenn Ihre Videokarte mehr als eine Buchse unterstützt. Wenn Ihre
Videokarte über eine 8-Bin-Buchse verfügt, verwenden Sie einfach die beiden zusätzlichen Pins neben
dem herkömmlichen 6-Pin-Stecker, um einen 8-Pin-Stecker zu erhalten.
5. Fahren Sie fort, indem Sie alle periphären und SATA-Stecker mit Ihren Festplatten und optischen
Laufwerken verbinden.
6. Schließen Sie alle anderen internen Bauteile, die eine Netzverbindung benötigen, an die entsprechen-
den Stecker an – d.h. Gebläse und/oder Gehäusebeleuchtung.
7. Setzen Sie die Abdeckung wieder auf das PC-Gehäuse und ziehen Sie die Schrauben fest.
8. Verbinden Sie Bildschirm, Tastatur, Maus, Lautsprecher, Drucker und andere Peripheriegeräte mit
Ihrem Computer.
9. Stecken Sie das Netzstromkabel in die Rückseite des Netzteils, stellen Sie den Schalter am Netzteil auf
die Position „I“ und starten Sie Ihren Computer mit dem Schalter auf der Vorderseite des PC-Gehäuses.
10. Der Schalter über der Netzstromeingangsbuchse dient der Ventilatorsteuerung, siehe Schaubild auf
Seite 7.
08
FEHLERBEHEBUNG/GARANTIE UND RÜCKSENDUNGSGEWÄHR
Lesen Sie bitte diese einfachen Fehlerbehebungsschritte oder kontaktieren Sie den Händler, bei dem Sie
dieses Produkt erstanden haben, falls Sie Probleme mit Ihrem neuen Netzteil haben.
Vorsicht: Die Arbeit an elektrischen Geräten kann lebensgefährlich sein. Wenn Sie die beschriebenen
Schritte nicht gut kennen, bitten Sie einen Experten um Hilfe. Ihr Netzteil darf unter keinen Umständen
in Betrieb genommen werden, wenn es Rauch entwickelt hat, seine Kabel beschädigt worden sind oder
es mit Flüssigkeiten in Kontakt geraten ist.
Überprüfen Sie bitte die folgenden Schritte, wenn Sie ein neues Netzteil eingebaut haben und das System
nicht mehr hochfährt:
1. Stellen Sie den Ventilator-Betriebsschalter auf die Position „Normal“, siehe Schaubild auf Seite 7.
2. Prüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom abgibt. [Stecken Sie ein
anderes Gerät in die Steckdose ein, um ihre Funktionsfähigkeit zu bestätigen.]
3. Vergewissern Sich sich, dass der Hauptschalter am Netzteil in Position „I“ steht.
4. Prüfen Sie, ob alle Stecker des Netzteils richtig an das Motherboard angeschlossen sind und dass alle
Verbindungen vollständig eingesetzt und verriegelt sind.
5. Ist das Kabel des Netzschalters im Computergehäuse richtig mit dem Motherboard verbunden?
6. Wenn sich das System immer noch nicht einschalten lässt, ziehen Sie alle Karten aus dem
Motherboard, so dass nur Prozessor und RAM verbleiben. Ziehen Sie das Netzteil von allem ab, außer
von Motherboard und Festplatte. Versuchen Sie, den Computer einzuschalten und zu prüfen, ob der
Ventilator des Netzteils startet.
7. Wenn er startet, schalten Sie den Computer aus und stecken Sie nach und nach andere Karten oder
Peripheriegeräte ein; starten Sie den Computer jedes Mal neu, bis entweder alle funktionieren oder Sie
dasjenige Element ermittelt haben, das das Problem verursacht.
Eine vollständige Anleitung zur Fehlerbehebung finden Sie unter:
http://www.firepower-technology.com/support-resources/
Wenn Sie weitere Hilfe benötigen, besuchen Sie bitte:
http://www.firepower-technology.com/support-resources/
7 Jahre Gewährleistung
Ihr Netzteil von
FirePower Technology ist mit einer branchenführenden 7-jährigen Gewährleistung
versehen. Wir gewährleisten, dass dieses Produkt für einen Zeitraum von sieben [7] Jahren ab dem
Kaufdatum frei von Material- und Herstellungsfehlern bleibt. Sollten Sie während dieses Zeitraums
Fehler bemerken, so kontaktieren Sie bitte FirePower Technology für weitere Unterstützung und um
Ihre Gewährleistung in Anspruch zu nehmen.
Um die Rücksendungsgewähr geltend zu machen, können Sie einfach eine Supportanfrage über unsere
Website abschicken: http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technolo
gy.com
09
ASIGNACIÓN DE PINES DEL CABLE MODULAR
INTERRUPTOR DEL MODO DE VENTILACIÓN
PERIFÉRICO
PCI-E VÍDEO
SATA
Modo silencioso: El ventilador no se activa hasta que
hay un 50% de carga aproximadamente, por lo que la
velocidad cambia con la carga y la temperatura.
Modo normal: El ventilador siempre gira pero la
velocidad varía con la carga de la temperatura.
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
SISTEMA DE CONTROL TÉRMICO DOBLE
Modo normal:
El ventilador siempre está en funcionamiento con una velocidad variable determinada por la
temperatura y las cargas de potencia.
Modo silencioso:
· El ventilador* funciona al ralentí a temperaturas específicas, por lo que no hace ruido.
· Reduce el giro innecesario para aumentar la duración del ventilador y reducir la
acumulación de polvo.
· Disminuye el consumo innecesario para aumentar su eficiencia.
*El ventilador parece estar parado a temperaturas bajas al principio, y eso es normal.
1400
1300
1200
1100
Modo normal
1000
900
800
700
600
500
Modo silencioso
400
300
VELOCIDAD DEL VENTILADOR (RPM)
200
100
0
25% 50% 75% 100%
CARGA (%)
10
INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN
ELIMINACIÓN DE LA ANTIGUA FUENTE DE ALIMENTACIÓN:
NOTA: necesitará un destornillador de estrella para instalar la nueva fuente de alimentación.
1. Apague el interruptor de encendido de la vieja fuente de alimentación y después desconecte el cable
de alimentación de CA.
2. Desconecte todos los demás cables del ordenador. Quite los tornillos que mantienen la tapa del
ordenador en su sitio y después quítela de la caja. Los detalles específicos variarán según el diseño de la
caja del ordenador.
3. Desconecte la fuente de alimentación de todos los componentes del ordenador; asegúrese de que todos
los conectores están desconectados.
4. Ahora podrá quitar los tornillos que fijan la fuente de alimentación vieja al ordenador. Normalmente,
suele haber cuatro tornillos en la parte posterior de la caja. Tras quitar todos los tornillos, saque la fuente
de alimentación de la caja del ordenador con cuidado. Tenga cuidado de no dañar ningún componente
durante la extracción de la fuente de alimentación.
INSTALACIÓN DE LA NUEVA FUENTE DE ALIMENTACIÓN:
NOTA: una de las razones por las que una fuente de alimentación puede considerarse averiada a su
llegada es por las malas conexiones o porque no se han asentado.
1. Coloque la nueva fuente de alimentación en el lugar adecuado dentro de la caja del ordenador y fíjela
con los cuatro tornillos a la parte posterior de la caja del ordenador.
2. Pase el conector ATX de 24 pines por la caja y conéctelo a la placa madre. Si la placa madre sólo
utiliza un conector de 20 pines, desconecte los 4 pines del extremo del conector y conecte el conector de
20 pines a la placa madre.
3. Conecte los cables de alimentación de 8 pines (4+4 pines) de la CPU a la placa madre según sea
necesario. Si la placa madre sólo admite clavijas de 4 pines para la CPU, conecte sólo la parte derecha
del conector a la placa madre.
4. Conecte el conector de la tarjeta gráfica de 6 pines a la toma de alimentación de su tarjeta de vídeo. Si
la tarjeta admite más de una toma, conecte el segundo conector de 6 pines. Si la tarjeta tiene una clavija
de 8 pines montada, utilice los 2 pines adicionales además del conector de 6 pines para formar un
conector de 8 pines.
5. Conecte todos los conectores de los periféricos y SATA a los discos duros y a las unidades ópticas.
6. Conecte cualquier otro componente interno que requiera energía al conector adecuado; por ejemplo,
los ventiladores o la iluminación de la caja.
7. Vuelva a poner la tapa de la caja del ordenador y apriete los tornillos.
8. Conecte la pantalla, el teclado, el ratón, los altavoces, la impresora y todos los demás periféricos al
ordenador.
9. Enchufe el cable principal de alimentación de CA en la parte posterior de la fuente de alimentación,
ponga el interruptor en la posición "I" e inicie el ordenador con el interruptor de la parte delantera de la
caja de la CPU.
10. El interruptor que está encima de la toma de entrada de CA es para el control del modo de
ventilación; consulte el diagrama de la página 10.
11
SOLUCIÓN DE PROBLEMAS/GARANTÍA Y AUTORIZACIÓN DE DEVOLUCIÓN DE MERCANCÍA (RMA)
Si tiene algún problema con la nueva fuente de alimentación, compruebe estos pasos de solución de
problemas o consulte al representante que le vendió el producto.
Precaución: El trabajo con dispositivos eléctricos puede suponer un peligro para la vida. Si no está
familiarizado con los pasos descritos, consulte a un profesional. Si la fuente de alimentación vieja ha
echado humo alguna vez, tiene algún cable roto o se ha visto expuesta a líquidos, no deberá ponerla en
funcionamiento bajo ningún concepto.
Si ha instalado una nueva fuente de alimentación y el ordenador no se enciende, compruebe los
siguientes pasos:
1. Ponga el interruptor del modo de ventilación en la posición de modo normal; consulte el diagrama de
la página 10.
2. Asegúrese de que la entrada de CA está bien enchufada y que la toma de la pared funciona
correctamente. [Pruebe otro dispositivo en la toma eléctrica para ver si funciona correctamente.]
3. Asegúrese de que el interruptor de alimentación de la fuente de alimentación está en la posición "I".
4. Compruebe que todos los conectores de la fuente de alimentación están correctamente enchufados a la
placa madre y que todos están totalmente asentados y conectados.
5. ¿Está el cable del interruptor de encendido de la caja del ordenador conectado correctamente a la placa
madre?
6. Si el sistema aún no se enciende, desconecte todas las tarjetas de la placa madre y deje sólo el
procesador y la memoria RAM. Desconecte la fuente de alimentación de todos los sitios excepto de la
placa madre y de un disco duro. Vuelva a intentar encender el ordenador y compruebe si se pone en
funcionamiento el ventilador de la fuente de alimentación.
7. Si se pone en funcionamiento, apague el ordenador y conecte otra tarjeta o un periférico y reinicie el
ordenador. Siga haciendo esto hasta que funcione todo o detecte el elemento que le causa problemas.
Para obtener una guía de solución de problemas más completa, vaya a:
http://www.firepower-technology.com/support-resources/
Si necesita asistencia técnica adicional, vaya a:
http://www.firepower-technology.com/support-resources/
Garantía de 7 años
Su fuente de alimentación y refrigeración (
FirePower Technology PSU) está cubierta por una garantía
de 7 años líder en el sector. Se garantiza que este producto está libre de defectos de material y fabricación
durante un período de siete [7] años desde la fecha de compra. Si se produce algún defecto durante este
período, póngase en contacto con FirePower Technology para recibir asistencia y aprovecharse de la
garantía.
Para hacer una solicitud de Autorización de devolución de mercancía (RMA), sólo tiene que presentar un
formulario de incidencias en nuestro sitio web:
http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technolo
gy.com
12
CONFIGURATION DES BROCHES DU CÂBLE MODULAIRE
INTERRUPTEUR DE MODE DU VENTILATEUR
SATA
VIDÉO PCI-E
PÉRIPHÉRIQUE
Mode Silence : le ventilateur ne s'allume pas avant
que la charge ait atteint ~50 %, puis la vitesse varie en
fonction de la charge et de la température
Mode Normal : le ventilateur tourne constamment
mais la vitesse varie en fonction de la charge et de la
température
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
SYSTÈME DE CONTRÔLE THERMIQUE DOUBLE
Mode Normal:
Le ventilateur fonctionne en continu à vitesse variable en fonction de la température et des
charges.
Mode Silence :
· Le ventilateur* reste inactif à une température spécifique = aucun bruit.
· Réduction de la rotation inutile afin d'accroître la durée de vie du ventilateur et réduction de
l'accumulation de poussière.
· Réduction de la consommation inutile pour renforcer l'efficacité.
*Le ventilateur semble être stationnaire à basse température, ce qui est normal au début.
1400
1300
1200
1100
Mode Normal
1000
900
800
700
600
500
Mode Silence
400
300
VITESSE DU VENTILATEUR (TR/MIN.)
200
100
0
25% 50% 75% 100%
CHARGER (%)
13
INSTALLATION DE L'ALIMENTATION
RETRAIT DE L'ANCIENNE ALIMENTATION :
REMARQUE : l'installation de la nouvelle alimentation requiert l'emploi d'un tournevis cruciforme.
1. Mettez l'ancienne alimentation hors tension, puis débranchez le cordon d'alimentation secteur.
2. Débranchez tous les autres câbles du PC. Retirez les vis fixant le couvercle du PC, puis retirez le
couvercle du boîtier. L'apparence peut changer selon le boîtier de l'ordinateur.
3. Débranchez l'alimentation de tous les composants du PC et vérifiez que tous les connecteurs sont
débranchés.
4. Retirez les vis de fixation de l'ancienne alimentation du boîtier. Il devrait y avoir quatre vis à l'arrière
du châssis. Après avoir retiré toutes les vis, sortez précautionneusement l'alimentation du boîtier du PC.
Prenez garde à ne pas endommager les autres composants pendant cette opération.
INSTALLATION DE LA NOUVELLE ALIMENTATION :
REMARQUE : la raison principale de PAD (Panne au démarrage) de l'alimentation est une connexion
incorrecte ou mal branchée.
1. Positionnez votre nouvelle alimentation à la place qui lui est réservée dans le boîtier du PC et fixez-la
à l'aide des quatre vis prévues dans la partie arrière de l'alimentation.
2. Introduisez le connecteur ATX 24 broches dans le boîtier et branchez-le sur la carte mère. Si la
carte-mère comporte uniquement un connecteur à 20 broches, débranchez les 4 broches de l'extrémité du
connecteur et installez le connecteur à 20 broches sur la carte-mère.
3. Branchez les câbles d'alimentation du processeur à 8 broches (4+4 broches) à la carte-mère selon le
besoin. Si la carte mère est seulement munie d'une fiche de processus à 4 broches, branchez uniquement
la partie droite du connecteur à la carte-mère.
4. Branchez le connecteur de carte graphique à 6 broches à la fiche d'alimentation de votre carte vidéo. Si
la carte vidéo est équipée de plusieurs fiches, branchez un deuxième connecteur à 6 broches. Si elle est
équipée d'une fiche à 8 broches, servez-vous simplement des deux broches contiguës au connecteur
standard à 6 broches pour réaliser un connecteur à 8 broches.
5. Effectuez toutes les connections périphériques et SATA de votre disque dur et des lecteurs optiques.
6. Branchez tous les autres composants internes qui ont besoin de courant aux connecteurs appropriés,
tels que ventilateurs et/ou éclairage du boîtier.
7. Replacez le couvercle sur le boîtier du PC et fixez-le à l'aide des vis.
8. Branchez l’écran, le clavier, la souris, les haut-parleurs, l'imprimante et tous les autres périphériques
de votre ordinateur.
9. Branchez le cordon d'alimentation secteur principal à l'arrière de l'alimentation, mettez l'interrupteur
de l'alimentation en position « l », puis démarrez votre ordinateur à l'aide de l'interrupteur situé sur le
devant du boîtier du PC.
10. L'interrupteur situé au-dessus de la prise d'entrée secteur sert à contrôler le mode du ventilateur;
reportez-vous au diagramme de la page 13.
14
DÉPANNAGE / GARANTIE ET PROCÉDURE DE RETOUR DU MATÉRIEL
Si vous rencontrez des problèmes avec votre nouvelle alimentation, veuillez suivre ces simples conseils
de dépannage ou consulter le fournisseur qui vous l'a vendue.
Avertissement: la manipulation d'appareils électriques peut mettre votre vie en danger. Si vous ne
connaissez pas la marche à suivre, veuillez consulter un professionnel. Vous ne devez en aucun cas
réutiliser votre alimentation électrique lorsque celle-ci présente des traces de fumée, des câbles
sectionnés ou qu’elle a reçu des projections de liquides.
Après l’installation d’une nouvelle alimentation, si le système ne redémarre pas, veuillez vérifier les
points suivants :
1. Mettez l'interrupteur de mode de ventilateur en position Mode Normal ; reportez-vous au diagramme
de la page 13.
2. Assurez-vous que le câble d’alimentation secteur est correctement branché et que la prise électrique
murale est bien alimentée. [Effectuez un essai avec un autre appareil pour vérifier que la prise électrique
fonctionne bien.]
3. Vérifiez que l'interrupteur d'alimentation est en position « I ».
4. Vérifiez que tous les connecteurs de l'alimentation sont correctement branchés à la carte-mère et que
tous les connecteurs sont bien fixés et attachés.
5. Le câble de l'interrupteur d'alimentation du boîtier de l'ordinateur est-il correctement connecté à la
carte mère ?
6. Si le système ne s'allume toujours pas, débranchez toutes les cartes de la carte-mère et ne laissez que le
processeur et la mémoire RAM. Débranchez l'alimentation de partout, sauf de la carte-mère et du disque
dur. Essayez d'allumer l'ordinateur et regardez si le ventilateur de l'alimentation démarre.
7. S'il démarre, mettez l'ordinateur hors tension et branchez une autre carte ou un autre périphérique, puis
redémarrez jusqu'à ce qu'ils fonctionnent tous ou jusqu'à ce que vous découvriez celui qui pose problème.
Pour obtenir un guide de dépannage plus complet, consultez la page :
http://www.firepower-technology.com/support-resources/
Si vous avez besoin d’aide supplémentaire, veuillez consulter :
http://www.firepower-technology.com/support-resources/
Garantía de 7 años
Votre alimentation
FirePower Technology est couverte par la garantie de 7 ans des leaders du secteur.
Ce produit est garanti exempt de vices de matériaux et de fabrication pendant une période de sept [7] ans
à compter de sa date d’achat. En cas de défectuosité constatée pendant cette période, veuillez contacter
FirePower Technology pour prendre conseil et bénéficier de votre garantie.
Pour solliciter la procédure de retour du matériel, il suffit d’en faire la demande sur notre site Internet à
l'adresse : http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technolo
gy.com
15
ASSEGNAZIONE PIN CAVO MODULARE
INTERRUTTORE MODO VENTOLA
PERIFERICA
PCI-E VIDEO
SATA
Modo Silent: La ventola non si accende fino al ~50%
di carico, poi la velocità varia in base al carico e alla temperatura
Modo Normal: La ventola gira sempre ma la velocità
varia in base al carico e alla temperatura
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
SISTEMA DI CONTROLLO TERMICO DOPPIO
Modo Normal:
La ventola funziona con un RPM variabile determinata dalla temperatura e dai carichi di
potenza.
Modo Silent:
· La ventola* rimane al minimo a una temperatura specifica = Zero rumore.
· Ridurre la rotazione inutile per aumentare la durata della ventola e ridurre l’accumulo di
polvere.
· Diminuire i consumi inutili per aumentare l'efficienza.
*La ventola risulta ferma a basse temperature, è normale all'inizio.
1400
1300
1200
1100
Modo Normal
1000
900
800
700
600
500
Modo Normal
400
300
VELOCITÀ DELLA VENTOLA (RPM)
200
100
0
25% 50% 75% 100%
CARICO (%)
16
INSTALLAZIONE DELL’ALIMENTATORE
RIMOZIONE DELL'ALIMENTATORE PRECEDENTE:
NOTA: Per montare il nuovo alimentatore è necessario un cacciavite a croce.
1. Spegnere l’alimentatore precedente e scollegare il cavo CA.
2. Scollegare tutti gli altri cavi dal PC. Rimuovere le viti che fissano la copertura del PC e quindi
rimuovere la copertura del case; le specifiche variano a seconda del design del case.
3. Scollegare l’alimentatore da tutti i componenti nel PC assicurandosi che tutti i connettori siano
scollegati.
4. Rimuovere le viti che fissano l’alimentatore da sostituire al case; normalmente ci sono quattro viti
sulla parte posteriore del case. Dopo aver rimosso tutte le viti, estrarre lentamente l’alimentatore dal case
del PC. Fare attenzione a non danneggiare altri componenti durante questa operazione.
INSTALLAZIONE DEL NUOVO ALIMENTATORE:
NOTA: Il motivo principale di segnalazione DOA per alimentatore è un collegamento errato o non
completamente inserito.
1. Posizionare il nuovo alimentatore nell’apposito spazio nel case del PC e fissarlo serrando le quattro
viti nella parte posteriore dell’alimentatore.
2. Guidare il connettore ATX 24-pin attraverso il case e collegarlo alla scheda madre. Se la scheda madre
utilizza solo un connettore 20-pin, staccare i 4 pin dall’estremità del connettore e collegare il connettore
20-pin alla scheda madre.
3. Collegare i cavi CPU 8-pin (4+4-pin) alla scheda madre secondo necessità. Se la scheda madre ha solo
un connettore CPU 4-pin, collegare solo il lato destro del connettore alla scheda madre.
4. Collegare il connettore scheda grafica 6-pin al connettore di alimentazione della scheda video. Se la
scheda video supporta più di un connettore, collegare un secondo connettore 6-pin. Se la scheda video è
dotata di un connettore 8-pin, utilizzare i due pin aggiuntivi a fianco al connettore 6-pin per formare un
connettore 8-pin.
5. Procedere collegando tutte le periferiche e i connettori SATA ai dischi rigidi e ai dischi ottici.
6. Collegare eventuali altri componenti interni che richiedano alimentazione al connettore appropriato,
es. ventole o illuminazione del case.
7. Riposizionare la copertura sul case del PC e fissarla con le viti. 8. Collegare lo schermo, la tastiera, il
mouse, gli altoparlanti, la stampante ed eventuali altre periferiche. 9. Collegare il cavo di alimentazione
CA principale nella parte posteriore dell’alimentatore, mettere l’interruttore dell’alimentatore in
posizione “I” e avviare il computer con il pulsante di accensione sulla parte anteriore del case del PC.
10. L’interruttore sopra la presa di ingresso CA è quello del controllo modo ventola; vedi diagramma a
pagina 16.
17
RISOLUZIONE DEI PROBLEMI / GARANZIA E RMA
In caso di problemi con il nuovo alimentatore, verificare questi semplici passi di risoluzione dei problemi
o rivolgersi al rivenditore presso il quale è stato acquistato il prodotto.
Attenzione: La manipolazione di dispositivi elettrici può essere letale. Se non si è sicuri dei passi
effettuati, rivolgersi a un professionista. Se l’alimentatore ha sviluppato tracce di fumo, cavi rotti, o è
stato esposto a liquidi, non deve in alcun caso essere rimesso in funzione.
Se è stato installato un nuovo alimentatore e il sistema non si avvia più, verificare i seguenti passi:
1. Mettere l’interruttore modo ventola in posizione Modo Normale; vedi diagramma a pagina 16.
2. Assicurarsi che l’ingresso CA sia inserito correttamente e che la presa della parete sia alimentata.
[Collegare un dispositivo diverso alla presa elettrica per verificare che funzioni correttamente.]3.
Assicurarsi che l’interruttore sull’alimentatore sia in posizione “I”.
4. Verificare che tutti i connettori dall’alimentatore siano correttamente collegati alla scheda madre e che
tutti i connettori siano inseriti completamente e bloccati.
5. Il cavo dell’alimentatore nel case del computer è collegato correttamente alla scheda madre?
6. Se il sistema ancora non si accende, scollegare tutte le schede dalla scheda madre, lasciando solo il
processore e la RAM. Scollegare l’alimentatore da tutto eccetto la scheda madre e il disco rigido. Provare
ad accendere il computer e vedere se la ventola dell’alimentatore si avvia.
7. Se si avvia, spegnere il computer e collegare un’altra scheda o periferica e riavviare fino a quando
tutte siano in funzione o si rileva l’elemento che causa il problema.
Per una guida alla risoluzione dei problemi più completa, visitare:
http://www.firepower-technology.com/support-resources/
Per ulteriore assistenza, visitare: http://www.firepower-technology.com/support-resources/
7 anni di garanzia
Questa unità di alimentazione e raffreddamento è coperta da una garanzia di 7 anni all’avanguardia nel
settore. Questo prodotto è garantito per l’assenza di difetti di material e lavorazione per un periodo di
sette [7] anni dalla data d’acquisto. Se dovessero verificarsi dei difetti durante questo periodo, contattare
“
FirePower Technology” per ulteriore assistenza e per usufruire della garanzia.
http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technolo
gy.com
18
НАЗНАЧЕНИЕ КОНТАКТОВ МОДУЛЬНОГО КАБЕЛЯ ДЛЯ
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА РАБОТЫ ВЕНТИЛЯТОРА
разъем
PCI-E VIDEO
SATA PERIPHERAL
Режим "молчания": вентилятор включается по
достижении нагрузки ~50%, после этого скорость
варьируется в зависимости от нагрузки и температуры
Нормальный режим: вентилятор всегда вращается,
но скорость варьируется в зависимости от нагрузки и
температуры
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
Двойная система термоконтроля
Нормальный режим:
вентилятор всегда работает с переменным количеством оборотов, определяемых температурой и
силовой нагрузкой.
Режим "молчания":
· Вентилятор *бездействует при определенной температуре = нулевой шум.
· Сокращается количество ненужных оборотов для увеличения срока службы вентилятора и
снижения накопления пыли.
· Исключается чрезмерное потребление с целью увеличения эффективности.
* В начале при низкой температуре вентилятор выглядит неподвижным - это нормально.
1400
1300
1200
1100
Нормальный режим
1000
900
800
700
600
500
Режим "молчания"
400
300
200
100
СКОРОСТЬ ВЕНТИЛЯТОРА (КОЛ-ВО ОБОРОТОВ)
0
25% 50% 75% 100%
Нагрузки (%)
19
УСТАНОВКА БЛОКА ПИТАНИЯ
ДЕМОНТАЖ СТАРОГО БЛОКА ПИТАНИЯ:
ПРИМЕЧАНИЕ: Для установки нового блока питания вам понадобится крестообразная отвертка.
1. Отключите старый блок питания, затем отсоедините кабель питания АС.
2. Отсоедините все остальные кабели от ПК. Открутите винты, на которые крепится крышка системного
блока, и затем снимите ее с системного блока; особенности конструкции системного блока будут
различаться.
3. Отсоедините блок питания от всех компонентов ПК, убедитесь, что все разъемы отключены.
4. Открутите винты, на которые старый блок питания крепится к системному блоку; обычно это четыре
винта на задней части корпуса. После откручивания всех винтов медленно вытащите блок питания из
системного блока ПК. Будьте внимательны, чтобы не нанести повреждения другим компонентам во время
этой операции.
УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ:
ПРИМЕЧАНИЕ: Одна из самых частых причин обращений в связи с неработоспособностью блока
питания при поступлении заключается в неудовлетворительной фиксации или недостаточной фиксации
разъемов.
1. Поместите новый блок питания в соответствующий отсек корпуса ПК и закрепите его четырьмя
винтами в тыльной части блока питания.
2. Протяните разъем 24-pin ATX через корпус ПК и подключите к материнской плате. Если на материнской
плате используется только 20-контактный разъем, отсоедините 4 контакта от конца разъема и вставьте 20-
контактный разъем в материнскую плату.
3. Подключите 8-контактные (4+4-конт.) силовые кабели к материнской плате по необходимости. Если на
материнской плате имеется только 4-контактная колодка ЦП, подключите к материнской плате только
правую сторону разъема.
4. Подключите 6-контактный разъем графической карты к гнезду для подключения питания на видеокарте.
Если видеокарта поддерживает более одного гнезда, подключите второй 6-контактный разъем. Если
видеокарта оснащена 8-контактным гнездом, используйте две дополнительных контакта помимо
стандартного 6-контактного разъема для получения 8-контактного разъема.
5. Продолжите подключение всех периферийных устройств и разъемов SATA к жестким дискам и
оптическим дисководам.
6. Подключите любые другие внутренние компоненты, для которых требуется питание, напр. вентиляторы
или подсветку корпуса, через соответствующие разъемы.
7. Установите на место крышку системного блока ПК и закрепите ее винтами.
8. Подключите дисплей, клавиатуру, мышь, колонки, принтер и любые другие периферийные устройства к
компьютеру.
9. Вставьте главные силовой кабель АС в тыльную часть блока питания, переключите выключатель в
положение I и далее запустите компьютер с помощью кнопки на передней части системного блока.
10. Выключатель над разъемом питания предназначен для управления режимом работы винтилятора; см.
схему на стр. 19.
20
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ/ГАРАНТИЯ И ГАРАНТИЙНЫЙ ВОЗВРАТ
Если у вас возникли сложности с новым блоком питания, пожалуйста, выполните простые действия по
устранению неисправностей или проконсультируйтесь с продавцом, у которого вы приобрели изделие.
Внимание: Манипуляции с электрическими приборами могут представлять угрозу жизни. Если вам
незнакомы приведенные действия, пожалуйста, проконсультируйтесь у профессионала. Если из блока
питания идет дым, если у него поврежден кабель или на него была пролита жидкость, блок питания
запрещается включать при любых обстоятельствах.
Если после установки нового блока питания система перестала запускаться, пожалуйста, выполните
следующее:
1. Поставьте переключатель режима работы вентилятора в положение "Обычный режим"; см. схему на
странице 19.
2. Убедитесь, что силовой кабель правильно включен и в настенной розетке есть напряжение. (Попробуйте
подключить к розетке другое устройство, чтобы проверить ее работоспособность).
3. Убедитесь, что силовой выключатель на блоке питания находится в позиции I.
4. Проверьте, чтобы все разъемы от блока питания были правильно включены в материнскую плату и
чтобы все разъемы были полностью вставлены и зафиксированы.
5. Правильно ли подключен кабель от выключателя питания на корпусе компьютера к материнской плате?
6. Если система все так же не включается, отсоедините все карты от материнской платы, оставив только
процессор и оперативную память. Отключите питание от всего за исключением материнской платы и
жесткого диска. Попробуйте включить компьютер и посмотреть, запустится ли вентилятор блока питания.
7. Если запустился, выключите компьютер и вставьте одну из карт или периферию и далее снова запустите
компьютер, выполняя данное действие, пока все устройства не заработают или пока вы не обнаружите,
какое из них является источником проблемы.
Для получения более подробной информации об устранении неисправностей посетите:
http://www.firepower-technology.com/support-resources/
Если вам потребуется дополнительная помощь, пожалуйста, посетите:
http://www.firepower-technology.com/support-resources/
7-летняя гарантия
На блок питания производства FirePower-Tehnology распространяется 7-летняя гарантия ведущего
производителя. Гарантируется, что данное изделие не будет иметь дефектов материала и
производственных дефектов в течение 7 (семи) лет со дня приобретения. Если в течение данного периода
обнаружатся какие-либо дефекты, свяжитесь с FirePower-Tehnology для получения дальнейшей
поддержки и воспользуйтесь вашей гарантией
.
Для того чтобы подать заявку на гарантийный возврат, вы можете просто подать запрос через наш
веб-сайт на: http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technology.com
21
モジュラーケーブルピン割当
ファンモードスイッチ
SATA
PCI-Eビデオ
周辺機器
静音モード：負荷が50%に達するとファンが作動し、
負荷と温度によって回転速度が変動します
通常モード：ファンが常時回転していますが、
回転速度は負荷と温度によって変動します
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
デュアル温度制御システム
通 常 モ ード：
ファンは常時回転し、その回転速度は温度と負荷によって変動します。
静 音 モ ード：
・特定温度でファン*が停止状態を維持＝騒音ゼロ
・ファンの寿命を延ばし、ほこりの蓄積を少なくするため、無駄な回転を止めます。
・効率を高めるため、無駄な電力消費を減らします。
最初の低温時、*ファンが静止しているように見えますが、それで正常です。
1400
1300
1200
1100
通 常モード
1000
900
800
700
600
フ ァ ン 速 度（ RPM）
500
静 音モード
400
300
200
100
0
25% 50% 75% 100%
負荷(%)
22
電源据付
旧電源の取り外し：
注：新しい電源を取り付ける際、プラスネジ用ドライバが必要です。
1.今までの電源のスイッチをオフにして、AC電源コードを抜きます。
2.その他のケーブルは、すべてPCから外します。PCカバーを固定しているネジを外し、次にケースからカ
バーを外します。PCケースのデザインによって仕様が異なります。
3.PCの全コンポーネントから電源を外し、コネクタすべてを抜いてください。
4.今までの電源をケースに固定している、シャーシ裏の4本ネジを外します。ネジをすべて外した後、PCケ
ースからゆっくりと電源を取り出します。上記作業中、他のコンポーネントを傷つけないように注意してく
ださい。
新しい電源の取り付け：
注：PSUがDOAとして報告される唯一の理由は、接続が不適切か不十分なためです。
1.PCケースの適切な場所に新しい電源をセットし、電源裏側を4本ネジで固定してください。
2.24ピンAT Xコネクタをケースに通し、マザーボードに接続してください。マザーボードに20ピンコネクタ
のみを使用している場合、コネクタ端から4ピンを外し、20ピンコネクタをマザーボードに取り付けます。
3.必要に応じて、8ピ ン（ 4+4ピン）CPU電源ケーブルをマザーボードに取り付けます。マザーボードが4ピン
ジャックのみの場合、マザーボードにはコネクタ右側のみ接続してください。
4.6ピングラフィックスカードコネクタを、ビデオカードの電源ジャックに接続します。複数のジャックに対
応しているビデオカードの場合、二番目の6ピンコネクタに接続してください。ビデオカードに8ピン ジャッ
クを搭載している場合、一般の6ピンコネクタ以外に2ピン追加して、8ピンコネクタにしてください。
5.すべての周辺機器とSATAコネクタを、ハードドライブとオプティカルドライブに接続する作業を進めて
ください。
6.
ファンやケース照明など、電源を必要とする他の内部コンポーネントを適切なコネクタに接続してくださ
い。
7.PCケースのカバーを交換し、ネジで留めてください。
8.ディスプレイ、キーボード、マウス、スピーカー、プリンタ、その他の周辺機器をPCに接続します。
9.AC電源コードを電源背部に差し込み、電源のスイッチを“l”位置 にして、PCケース正面のスイッチを入
れてコンピュータを立ち上げます。
10.AC入力プラグのスイッチはファンモード制御用です。22ページ目の図を参照してください。
23
トラブ ル シュー ティング /保証とRMA
新しい電源で問題が発生した場合、簡単トラブルシューティングステップでチェックするか、製品を購入した
販売店にお問い合わせください。
注意：電気デバイスの作業をしていると、命にかかわる事故につながる恐れがあります。ステップに慣れてい
ない場合、専門家にお問い合わせください。電源から煙の発生、ケーブルの切断、液体に濡らした場合など
は、決して再起動しないでください。
新しい電源を取り付けたのにPCが立ち上がらない場合、以下のステップでチェックしてください。
1.ファンモードスイッチを通常モードにします。22ページ目の図を参照してください。
2.ACコードを正しくコンセントに差し込んでいるか確認してください。［別のデバイスをコンセントに接続し、
正常に機能するか確認してください］
3.電源のスイッチが“l”位置になっているか、確 認します。
4.電源のコネクタすべてが、マザーボードに正しく差し込まれていて、コネクタすべてを完全にセットし、ラッ
チしているかチェックします。
5.PCケースの電源スイッチのケーブルが、マザーボードに正しく接続されていますか？
6.それでもシステムが立ち上がらない場合、プロセッサとRAM以外のカードすべてを、マザーボードから取
り外してみます。マ ザーボ ードとハ ードドライブを除き、電源を完全に取り外します。PCを立ち上げ、電源ファ
ンが回転するか確認します。
7.回転した場合、PC
をシャットダウンして、別のカードか周辺機器にプラグを差し込み、すべてが機能するか
、あるい はトラブル の原因となっているものを探り当てるまで、再 起動を繰り返します。
トラブルシューティングの詳細は、次のページを参照してください。
http://www.firepower-technology.com/support-resources/
アドバイスが必要な場合、次のページを参照してください。
http://www.firepower-technology.com/support-resources/
7年保証
FirePower Technology PSUは、業界随一を誇る7年保証です。本製品は、購入日から7年間にわたり、
材料と製品の不具合に対して保証します。不具合が発生した場合、補償を有効活用して、FirePower
Technology にアドバイスを求めてください。
RMA［返品保証］を請求する場合、弊社ウェブサイトからチケットを提出するだけでOKです。
http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technolo
gy.com
24
指定的模块化电缆针针
风扇模式开关
SATA
PCI-E 视频
外设
静音模式：风扇在达到 50% 负载之前不会转动，
此后速度会随负载和温度而变
正常模式：风扇始终旋转，
但速度随负载和温度而变。
+12V
Gnd
Gnd Gnd
+12V
Gnd
+12V
+5V
+3.3V
双重热控制系统
正常模式：
风扇始终以由温度和电源负载确定的可变 RPM 运行。
静音模式：
• 风扇*在特定温度下一直处于闲置状态 = 零噪声。
• 减少不必要的旋转以延长风扇的使用寿命和减少灰尘积累。
• 减少不必要的消耗以提高效率。
*风扇起初在低温下似乎处于静止状态，这是正常的。
1400
1300
1200
1100
正常模式
1000
900
800
700
600
风扇速度 (RPM)
500
静音模式
400
300
200
100
0
25% 50% 75% 100%
負載 (%)
25
电源安装
移除旧电源：
备注：您需用十字的螺丝刀安装新电源。
1. 关闭您的旧电源上的电源开关，然后拔下交流电电源线。
2. 从 PC 上断开所有其它电缆。取下电脑罩壳的固定螺丝，然后从电脑机箱上取下罩壳；具体
情况因电脑机箱设计而异。
3. 断开电源与电脑中的所有组件的连接，确保已拔下所有连接器。
4. 取下机箱上固定旧电源的螺丝，一般机箱背后有四颗螺丝。取下所有螺丝后，慢慢地把电源
从个人电脑机箱中取出。小心在此过程中不要损坏任何其它组件。
安装新电源：
备注：将 PSU 报告为 DOA 的一个最常见原因是连接不正确或未充分接牢。
1. 把新电源放进个人电脑机箱中的合适位置，并把四颗螺丝旋进电源背部，固定住电源。
2. 把 24 针 ATX 连接器穿过机箱，与主板连接。如果您的主板只使用 20 针连接器，则从连接器
一端拆下 4 针并将 20 针连接器安装到主板中。
3. 根据需要将 8 针（4+4 针）CPU 电源电缆连接到主板。如果您的主板只有 4 针 CPU 插孔，
则仅将连接器的适当面连接到您的主板。
4. 将 6 针显卡连接器连接到您视频卡的电源插孔。如果视频卡支持一个以上插孔，则连接第二
个 6 针连接器。如果视频卡装有 8 针插孔，则使用常规 6 针连接器旁边的另外两针，构成 8 针
连接器。
5. 继续把所有外部和 SATA 连接器连接到硬盘和光驱动上。
6. 把需要用电的任何其它内部组件连接到相应的连接器上，如风扇和/或机箱指示灯。
7. 把罩壳装回到电脑机箱上并用螺丝固定。
8. 把显示器、键盘、鼠标、扬声器、打印机和任何其它外设连接到电脑上。
9. 将主交流电电源线插入到电源的背面，将电源上的开关转动到“l”位置，然后使用您的电脑机
箱前面的开关启动您的计算机。
10. 交流电输入插头上方的开关用于控制风扇模式；请参见第 25 页上的图表。
26
故障诊断/产品保修和退货授权
如果新电源发生任何问题，请核对这些简单的故障诊断步骤，或咨询出售产品的经销商。
注意事项：操作电器设备可能有生命危险。如果您不熟悉这些步骤，请咨询专业人员。如果电源
有冒烟现象，电缆折断，或电源接触过液体，那么在任何情况下都不能再度使用。
如果您安装新电源后，系统不再启动，那么请检查以下步骤：
1. 将风扇模式开关置于正常模式位置；请参见第 25 页上的图表。
2. 确保正确插入交流电输入端，且墙壁插座有电。[把另一个器件插入电源插座，看它是否正常
工作。]
3. 确保电源上的电源开关处于“l”位置。
4. 检查电源上的所有连接器是否都正确插入主板，以及所有连接器是否都充分接牢且锁上。
5. 计算机机箱电源开关上的电缆是否正确插入主板？
6. 如果系统仍无法打开，请从主板上拔下所有卡，只剩下处理器和 RAM。断开所有组件（主板
和硬盘驱动器除外）的电源连接。尝试打开计算机，查看电源风扇是否启动。
7. 如果启动，则关闭计算机并插入另一个卡或外设，随后重新启动，直到所有组件均正常运行，
或检测到一个导致发生问题的项目为止。
如需更完整的故障排除指南，请访问：http://www.firepower-technology.com/support-resources/
如果您需要进一步协助，请访问：http://www.firepower-technology.com/support-resources/
7 年保修
FirePower Technology PSU 有业内领先的七年保修服务。自购买产品之日起七 [7] 年，产品保证没
有材质和工艺上的缺陷。如果在此期间发生任何缺陷，请联络FirePower Technology 部门获得进
一步协助，并运用您的保修权。
如需提出退货授权 [RMA] 申请，您只需通过我们的网站提交一份申请单，网址是：
http://www.firepower-technology.com/support-resources/
FirePower-Technology, 5995 Avenida Encinas, Carlsbad, CA 92008, www.FirePower-Technolo
gy.com
27
