DJI Mavic Propeller Cage: 1 2

©

2017 

DJI

Tutti i diritti riservati

.

35

IT

Braccio del telaio

anteriore lato destro

(1)

Braccio del telaio

anteriore lato sinistro

(2)

Braccio del telaio

posteriore lato sinistro

(3)

Braccio del telaio

posteriore lato destro

(4)

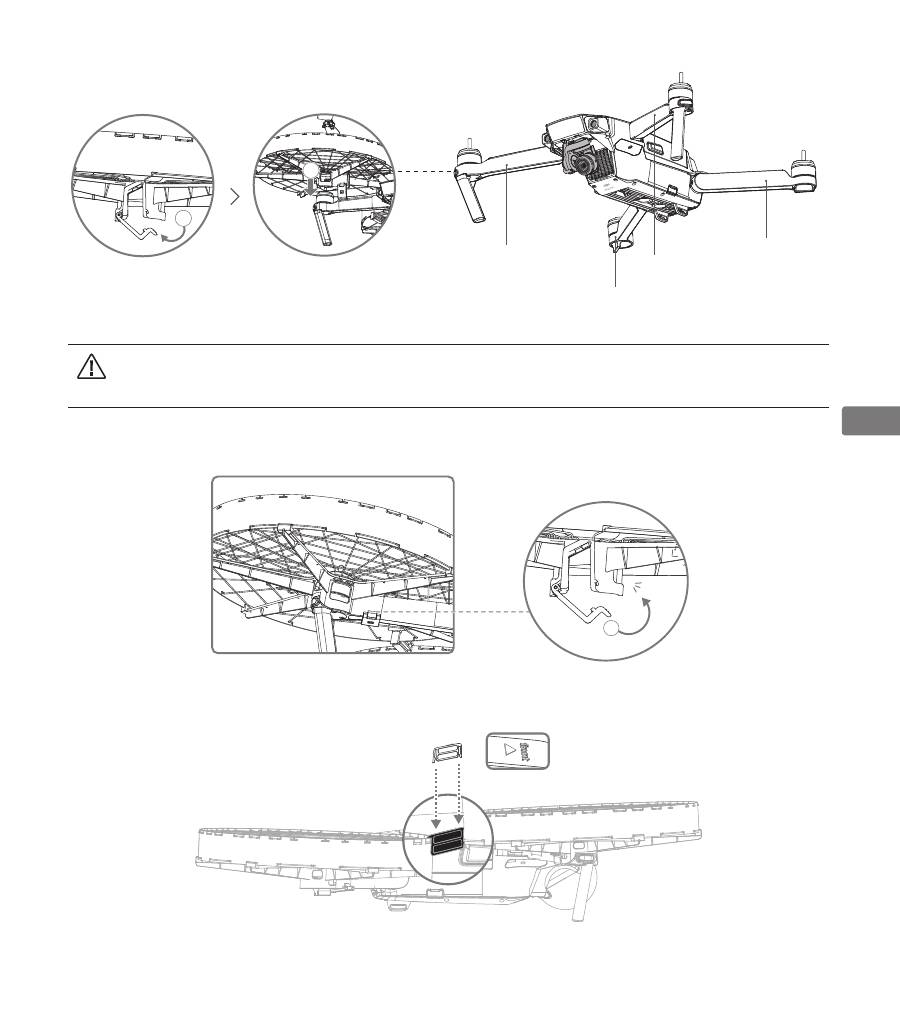

Ogni gabbia per l'elica è contrassegnata con un numero nella parte inferiore. 1 si riferisce al braccio del telaio anteriore lato

destro, 2 al braccio del telaio anteriore lato sinistro, 3 al braccio del telaio posteriore lato sinistro e 4 al braccio del telaio

posteriore lato destro. NON mischiare l'ordine dei numeri.

2. Far scattare il dispositivo di bloccaggio e assicurarsi che si avverta un rumore di scatto ("clic") a conferma dell'avvenuto fissaggio.

Ripetere i passaggi 1 e 2 per la gabbia per l'elica contrassegnata con il numero 4 sul braccio del telaio posteriore lato destro.

3

Clic

1 2

3. Utilizzare il dispositivo di bloccaggio di sicurezza per unire le due gabbie collegando la parte inferiore della gabbia per l'elica

contrassegnata con il numero 1 alla parte superiore della gabbia per l'elica contrassegnata con il numero 4, come illustrato di seguito.

4. Ripetere i passaggi 1, 2 e 3 per installare le gabbie per le eliche sul lato sinistro.
