DJI Mavic Propeller Cage: 1 2

©

2017 

DJI

Tous droits réservés

.

31

FR

Bras de structure

avant gauche

(2)

Bras de structure

arrière gauche

(3)

Bras de structure

arrière droit

(4)

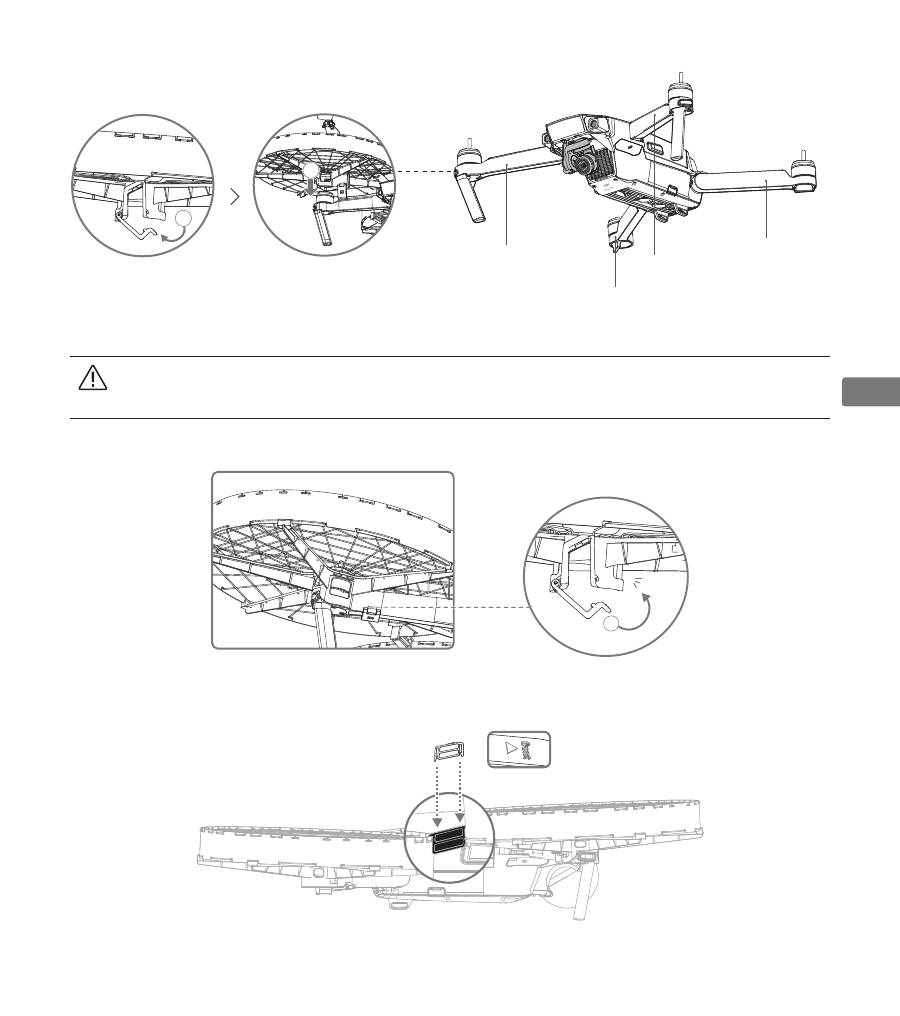

 Chaque cage d'hélice est identifiée par un numéro situé sous la cage. La cage 1 correspond au bras de structure avant droit,

la cage 2 au bras avant gauche, la cage 3 au bras arrière gauche et la cage 4 au bras arrière droit. Les cages NE SONT PAS

interchangeables.

2. Refermez le verrou de manière à entendre un « clic ». Répétez les étapes 1 et 2 pour la cage d'hélice 4 sur le bras de structure arrière droit.

3

Clic

1 2

Bras de structure

avant droit

(1)

3.  Utilisez le verrou de sécurité pour relier les deux cages en connectant le dessous de la cage 1 et le dessus de la cage 4, comme

indiqué ci-dessous.

4. Répétez les étapes 1 à 3 pour installer les cages d'hélice sur le côté gauche.
