PL
Skrócona instrukcja obsługi
rejestratora TruVision DVR 11

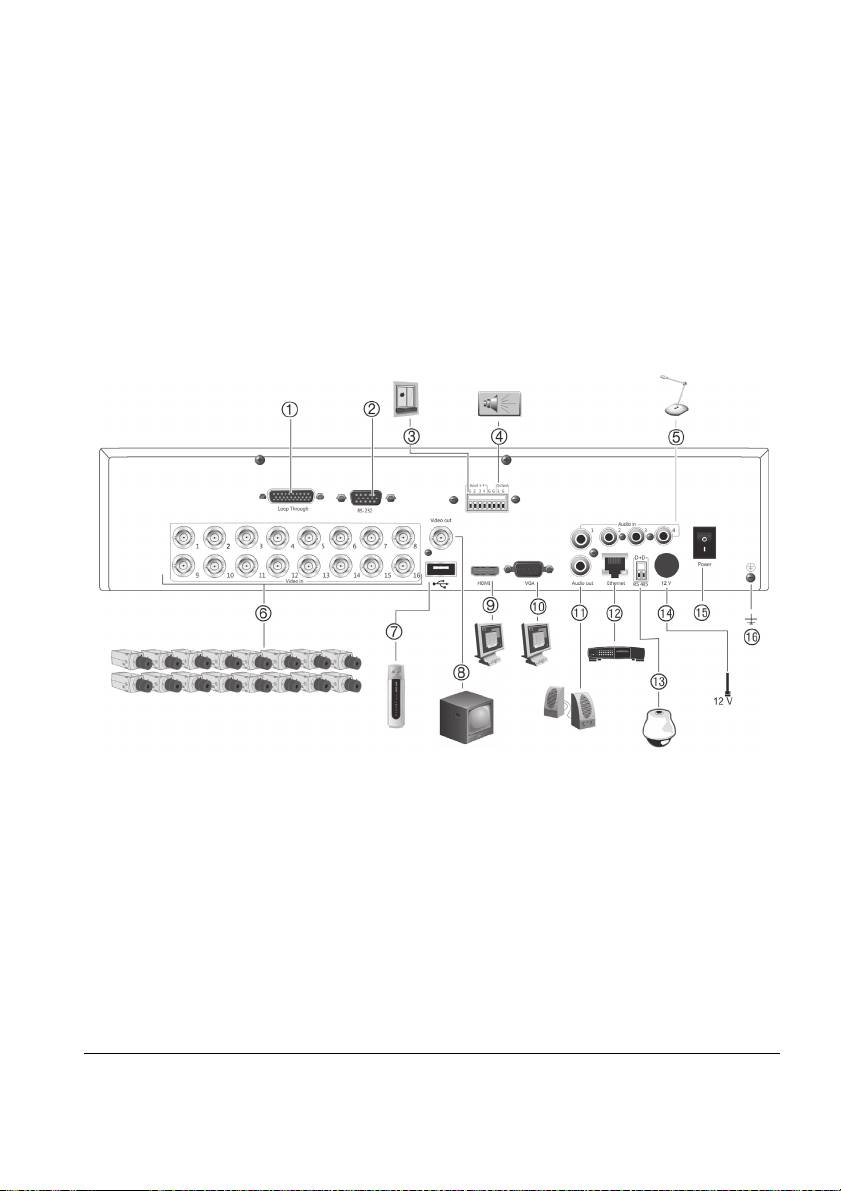

Rysunek 1: Złącza na panelu tylnym
1. Zapętl do 16 kamer analogowych (zależy od
8. Podłącz jeden monitor telewizji przemysłowej
modelu rejestratora DVR).
(złącze typu CVBS).
2. Podłącz do urządzenia RS-232.
9. Podłącz do telewizora HD. Połączenie HDMI
3. Podłącz do czterech alarmowych kabli
obsługuje cyfrowe audio i wideo.
wejściowych do wyjść przekaźnikowych.
10. Podłącz do monitora VGA.
4. Podłącz jedno wyjście przekaźnika
11. Podłącz do głośników w celu uzyskania audio.
alarmowego.
12. Podłącz do sieci.
5. Podłącz cztery wejścia audio do złączy RCA.
13. Podłącz do urządzenia wyposażonego w port
6. Podłącz do 16 kamer analogowych do złączy
RS-485, na przykł
ad do kamery PTZ lub
BNC (zależy od modelu rejestratora DVR).
klawiatury.
7. Podłącz do opcjonalnego urządzenia USB,
14. Podłącz do zasilacza 12 V prądu stałego
takiego jak mysz, nagrywarka CD/DVD lub dysk
(w zestawie).
twardy. Rejestrator obsługuje napędy DVD i
15. Wyłącznik zasilania (wł./wył.).
dyski twarde USB za pośrednictwem portów
16. Podłączenie uziemienia.
USB z przodu i z tyłu urządzenia.
Skrócona instrukcja obsługi rejestratora TruVision DVR 11 43 : PL

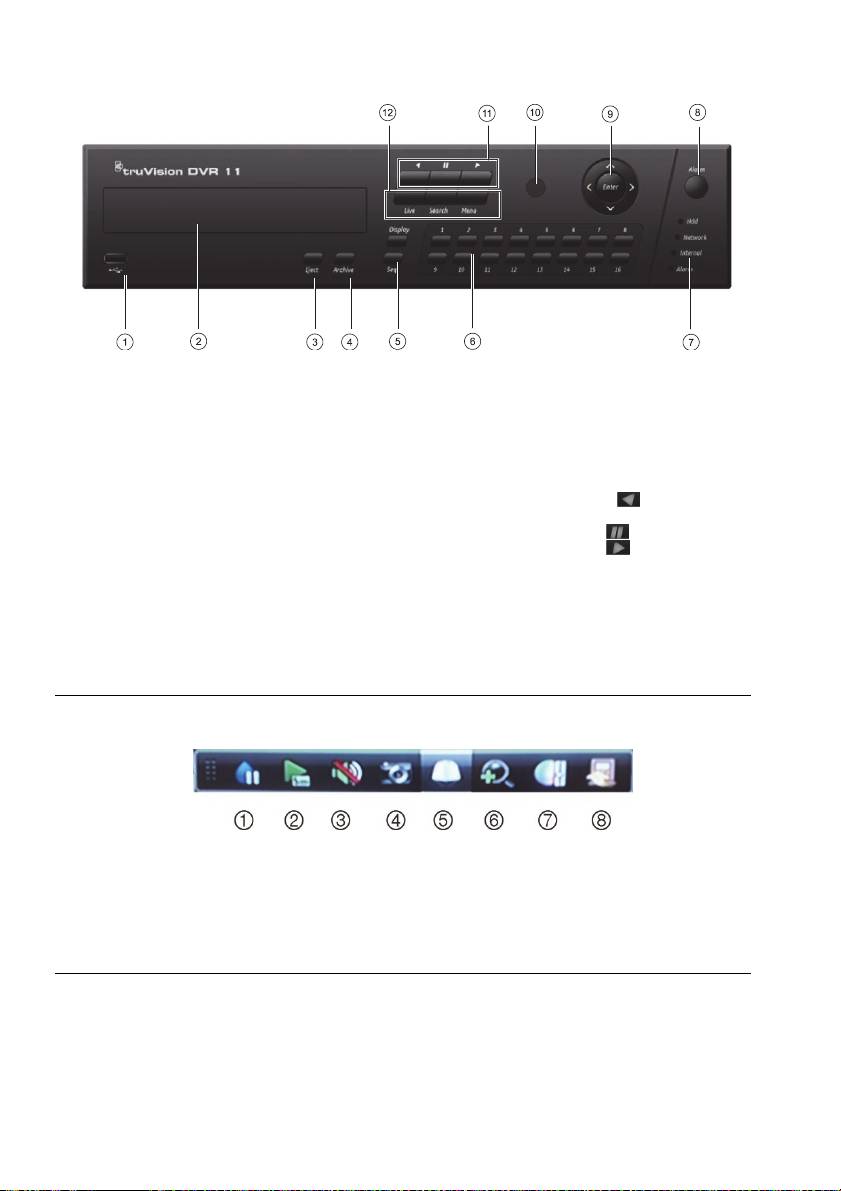

Rysunek 2: Elementy sterujące na panelu przednim
1 Port USB.
7. Diody stanu.
2. Nagrywarka dysków CD/DVD.
8. Przycisk alarmu: naciśnij, aby ręcznie potwierdzić
3. Przycisk wysunięcia: naciśnij, aby wysunąć dysk
alarm.
CD/DVD.
9. Przyciski Enter i strzałek: użyj go, aby wybrać
4. Przycisk archiwizacji: naciśnij, aby włączyć tryb
opcje w menu i sterować odtwarzaniem. Naciśnięcie
archiwizacji.
manipulatora odpowiada naciśnięciu przycisku Enter.
5. Przyciski Display (Wyświetlacz) i Seq (Praca
10. Odbiornik pilota na podczerwień.
sekwencyjna): W trybie podglądu na żywo naciśnij
11. Przyciski odtwarzania: naciśnij, aby sterować
przycisk Display (Wyświetlacz), aby przełączać się
odtwarzaniem. Naciśnij przycisk , aby przejść do
pomiędzy widokiem pojedynczym i wielokrotnym.
najstarszego, dostępnego nagrania wideo i rozpocząć
Naciśnij przycisk Seq (Praca sekwencyjna), aby
odtwarzanie. Naciśnij przycisk , aby wstrzymać
rozpocząć/zatrzymać pracę sekwencyjną w trybie
odtwarzanie. Naciśnij przycisk , aby wykonać
podglądu na żywo.
odtwarzanie z całego dnia.
W trybie menu naciśnij przycisk Enter, aby wybrać
12. Przyciski podglądu na żywo, menu
okno menu, a następnie przycisk Seq (Praca
i wyszukiwania: Naciśnij przycisk Live (Na żywo)),
sekwencyjna) w celu przełączania się pomiędzy
aby przejść do trybu podglądu na żywo. Naciśnij
kartami w górnej części okna menu.
przycisk
Menu, aby przejść do menu głównego.
6. Przyciski kanałów. Służą do prze
łączania między
Naciśnij przycisk Search (Szukaj), aby przejść do
różnymi kamerami z podglądem na żywo i trybami
menu wyszukiwania.
sterowania PTZ lub odtwarzania.
Rysunek 3: Pasek narzędzi szybkiego dostępu
1. Stopklatka (Freeze): Zamrożenie obrazu z
5. Sterowanie PTZ (PTZ control): Wejście do trybu
wybranej kamery.
sterowania PTZ.
2. Powtórka (Instant playback): Odtwarzanie pięciu
6. Zoom cyfrowy (Digital zoom): Wejście do
ostatnich minut nagrania.
powiększenia cyfrowego.
3. Audio: Włącz/wyłącz wyjście audio.
7. Ustawienia obrazu (Image settings): Modyfikacja
4. Szybka migawka (Quick snapshot): Umożliwia
poziomu oświetlenia obrazu.
przechwycenie migawki obrazu wideo.
8. Zamknij (Close): Zamknięcie paska narzędzi.
PL : 44 Skrócona instrukcja obsługi rejestratora TruVision DVR 11
Połączenia podstawowe:
Instrukcja szybkiego
Podłącz kamery do wejść kamer BNC oraz
monitor A do wyjścia BNC, VGA lub HDMI.
uruchamiania
Podłącz mysz do portu USB na panelu
przednim.
Zawartość opakowania
Połączenia opcjonalne:
Rejestrator TruVision DVR 11 (model TVR 11)
Wszystkie inne przedstawione połączenia
są opcjonalne i zależne od wymagań
jest dostarczany z następującymi elementami:
instalacji.
• Pilot zdalnego sterowania (na
2. Podłącz zasilacz do urządzenia i włącz
podczerwień)
zasilanie.
• Dwie baterie typu AAA do pilota
3. Skonfiguruj wymagane ustawienia
• Przewody zasilające prądu przemiennego
urządzenia przy użyciu kreatora
konfiguracji.
• Zasilacz 12 V prądu stałego
• Mysz USB
Pierwsze użycie
• Rejestrator DVR
Rejestrator TVR 11 jest wyposażony
• Pętla wideo za pomocą kabla
w ekspresowy kreator instalacji, który
• Dysk CD z oprogramowaniem oraz
umożliwia łatwą konfigurację podstawowych
instrukcjami obsługi
ustawień rejestratora przy pierwszym użyciu.
• TruVision DVR 11 Instrukcja szybkiego
Konfiguruje wszystkie kamery jednocześnie.
uruchamiania
Konfigurację można następnie dostosować.
• TruVision DVR 11 Instrukcja obsługi
rejestratora (na dysku CD)
Domyślnie kreator konfiguracji uruchomi się
po załadowaniu rejestratora. Kreator
Warunki instalacji
umożliwia skonfigurowanie najważniejszych
ustawień rejestratora krok po kroku. Wybierz
Szczegółowe informacje znajdują się
preferowany język dla systemu, a następnie
w instrukcji obsługi, ale należy przestrzegać
wprowadź hasło administratora. Domyślne
następujących ważnych wymagań:
hasło administratora to ciąg 1234. Zaleca się
• Umieścić urządzenie w bezpiecznym
zmianę tego hasła.
miejscu.
• Upewnić się, że urządzenie znajduje się
Następnie kreator prowadzi przez menu
w dobrze wentylowanym pomieszczeniu.
w celu ustawienia daty i godziny,
• Nie wystawiać urządzenia na działanie
skonfigurowania sieci, zarządzania dyskiem
deszczu czy wilgoci.
twardym i skonfigurowania nagrywania.
Szybka instalacja
Po wprowadzenia wszelkich niezbędnych
zmian, kliknij przycisk Finish (Zakończ), aby
Zalecana procedura konfigurowania
zakończyć pracę kreatora. Rejestrator TVR 11
rejestratora DVR:
jest gotowy do użytku. Nagrywanie
1. Podłącz wszystkie wymagane urządzenia
rozpoczyna się automatycznie.
do panelu tylnego rejestratora TVR 11.
Patrz rysunek 1 na stronie 43.
Skrócona instrukcja obsługi rejestratora TruVision DVR 11 45 : PL
Obsługa rejestratora TVR 11
można przechodzić między menu
i wprowadzać zmiany w ustawieniach
Dostępnych jest kilka sposobów sterowania
w interfejsie użytkownika.
urządzeniem:
• Panel przedni
Mysz należy podłączyć do rejestratora DVR
za pośrednictwem portu USB na panelu
• Pilot zdalnego sterowania (na
podczerwień)
przednim lub tylnym. Mysz natychmiast
rozpocznie pracę i powinien pojawić się
• Mysz
kursor.
• Przeglądarka internetowa
Sterowanie za pomocą przeglądarki
Panel przedni
internetowej
Przyciski na panelu przednim służą do
Przeglądarka internetowa rejestratora TVR 11
sterowania większością funkcji. Zobacz
umożliwia wyświetlanie, nagrywanie
rysunek na stronie 44, aby sprawdzić
i odtwarzanie obrazów wideo, a także
lokalizację elementów sterujących.
zarządzanie wszystkimi aspektami systemu z
Sterowanie za pomocą pilota na
dowolnego komputera z dost
ępem do
podczerwień
Internetu. Łatwe w obsłudze elementy
sterujące przeglądarki zapewniają szybki
Obsługa przycisków pilota na podczerwień
dostęp do wszystkich funkcji rejestratora.
przypomina użycie panelu przedniego. Włóż
do pilota dwie baterie typu AAA.
Aby uzyskać dostęp do rejestratora, należy
otworzyć przeglądarkę internetową i jako
Aby podłączyć pilota do rejestratora:
adres internetowy wpisać adres IP przypisany
1. Naciśnij przycisk Menu na panelu
do urządzenia DVR. Na ekranie logowania
przednim lub kliknij prawym przyciskiem
należy wprowadzić domyślny identyfikator
myszy i wybierz polecenie Menu. Otworzy
użytkownika i hasło:
się menu główne.
• User ID (ID użytkownika): admin
2. Wybierz kolejno opcje Display mode
• Password (Hasło): 1234
settings > Monitor (Ustawienia trybu
wyświetlania > Monitor).
Domyślne wartości ustawień sieciowych
3. Sprawdź i zapamiętaj adres urządzenia
rejestratora TVR 11:
DVR. Wartość domyślna wynosi 255. Ten
adres urządzenia jest prawidł
owy dla
• DHCP: włączony domyślnie.
wszystkich pilotów na podczerwień.
• Adres IP — 192.168.1.82
4. Na pilocie naciśnij przycisk Device
• Maska podsieci — 255.255.255.0
(Urządzenie).
• Adres bramy — 192.168.1.1
5. Wprowadź adres urządzenia. Musi być taki
• Port serwera: 8000
sam jak na urządzeniu TVR 11.
• Port HTTP: 80
6. Naciśnij przycisk OK na pilocie lub panelu
przednim.
• Port RTSP: 554
Mysz USB
Uwaga: Aby uzyskać poprawne połączenie,
wymienione poniżej porty należy odpowiednio
Mysz USB dostarczona z rejestratorem
ustawić w routerze: port serwera i port RTSP.
TVR 11 może być używana do obsługi
wszystkich funkcji urządzenia
w przeciwieństwie do panelu przedniego, który
ma ograniczone funkcje. Za pomocą myszy
PL : 46 Skrócona instrukcja obsługi rejestratora TruVision DVR 11
Kliknij prawym przyciskiem myszy i wybierz
Rysunek 4: Interfejs przeglądarki
opcję Menu z menu podręcznego.
internetowej
Otworzy się menu główne. Umieść wskaźnik
myszy nad ikoną polecenia na pasku narzędzi
menu i kliknij, aby wybrać ikonę.
Opis ikon poleceń na pasku narzędzi
menu:
Konfigurowanie ustawień
Tryb podglądu na żywo
wyświetlania.
Tryb podglądu na żywo to standardowy tryb
Konfigurowanie ustawień
pracy urządzenia, w którym użytkownik widzi
kamery.
bieżący obraz z kamer.
Regularnie używane funkcje trybu podglądu
Konfigurowanie ustawień
na żywo są dostępne za pomocą kliknięcia
nagrywania.
lewym przyciskiem myszy, gdy kursor
znajduje się na obrazie z kamery. Zostanie
Konfigurowanie standardowych
wyświetlony wyskakujący pasek narzędzi ze
ustawień sieci.
skrótami. Opis dostępnych funkcji przedstawia
rysunek 3 na stronie 44.
Konfigurowanie ustawień
alarmu.
Konfigurowanie rejestratora
TVR 11
Konfigurowanie ustawień PTZ.
Rejestrator TVR 11 udostępnia menu złożone
z ikon umożliwiające skonfigurowanie
Konfigurowanie ustawień
parametrów urządzenia. Każda ikona
użytkownika.
polecenia wyświetla ekran, który umożliwia
edycję grupy ustawień. Większość menu jest
Konfigurowanie ustawień
dostępna tylko dla administratorów systemu.
systemu.
Szczegółowe informacje na temat
Dostarcza informacje dotyczące
konfigurowania urządzenia zawiera Instrukcja
różnych pasków narzędzi i menu
użytkownika rejestratora TVR 11.
interfejsu.
Dostęp do opcji wylogowania,
Aby przejść do menu głównego z trybu
ponownego uruchomienia
podglądu na żywo:
i wyłączenia.
Naciśnij przycisk Menu na pilocie lub
panelu przednim.
- lub -
Skrócona instrukcja obsługi rejestratora TruVision DVR 11 47 : PL
Dane techniczne
Zasilanie 12 V prądu stałego
Pobór mocy (bez dysku twardego lub
nagrywarki DVD-R/W):
TVR 1104
≤ 10 W
TVR 1108
≤ 15 W
TVR 1116
≤ 20 W
Temperatura
-10 do +55°C
robocza
(14 do 131°F)
Wilgotność
10 do 90%
względna:
Wymiary
362 × 330 × 78 mm
(Sz x W x G):
(14,25 × 13,0 × 3,07 cala)
Waga ≤ 3 kg (6,6 funta) (bez
dysku twardego lub
nagrywarki DVD-R/W)
Informacje kontaktowe
Informacje kontaktowe zawiera witryna
internetowa www.interlogix.com lub
www.utcfssecurityproducts.eu
PL : 48 Skrócona instrukcja obsługi rejestratora TruVision DVR 11
Table of contents
- EN TruVision DVR 11 Quick Start Guide
- DE TruVision DVR 11 Schnellstartanleitung
- ES Guía de inicio rápido de TruVision DVR 11
- FI TruVision DVR 11 Pikaohje
- FR Guide de démarrage rapide du TruVision DVR 11
- IT Guida di avvio rapido di TruVision DVR 11
- NL TruVision DVR 11 Snel aan de slag-gids
- PL Skrócona instrukcja obsługi rejestratora TruVision DVR 11
- PT Guia Rápido do TruVision DVR 11
- RU TruVision DVR 11 Краткое руководство по началу работы
- TR TruVisin DVR 11 Hızlı Başlangıç Kılavuzu
