• Zamontuj oświetlacz w odpowiednio przewiewnym miejscu.

• Przymocuj uchwyt BWHYP1 ⓓ do uchwytu ⓐza pomocą śruby i nakręt-

ki ⓔ.

• Umieść uchwyt ⓓ przy ścianie w żądanej pozycji.

• Aby uprościć tę czynność, można poluzować radełkowane pokrętło ⓑ

lub też nakrętkę w kierunku przeciwnym niż pokrętło, i obrócić uchwyt

promiennika.

• Zaznacz miejsca otworów montażowych.

• Wywierć dziury w oznaczonych miejscach, biorąc pod uwagę typ

materiału, z jakiego wykonana jest ściana oraz rodzaju mocowań, jakie

zostaną użyte.

• Przymocuj uchwyt ⓓ do ściany pamiętając o dobrym dokręceniu.

Jeżeli pojawił luz w następstwie instalacji uchwytu, pamiętaj o dokręceniu

radełkowanego pokrętła ⓑ oraz/lub nakrętki w kierunku odwrotnym niż

pokrętło.

39

39

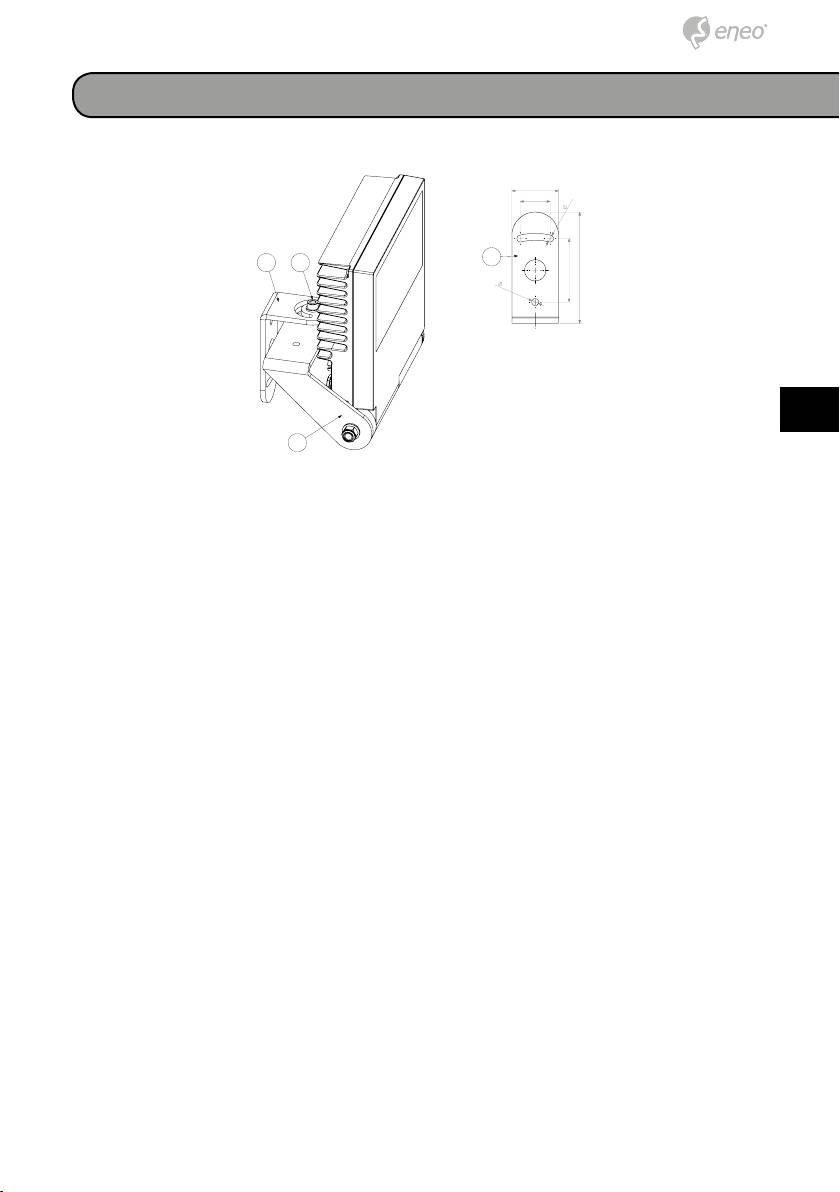

Mocowanie uchwytu ściennego

6,5

D

6,5

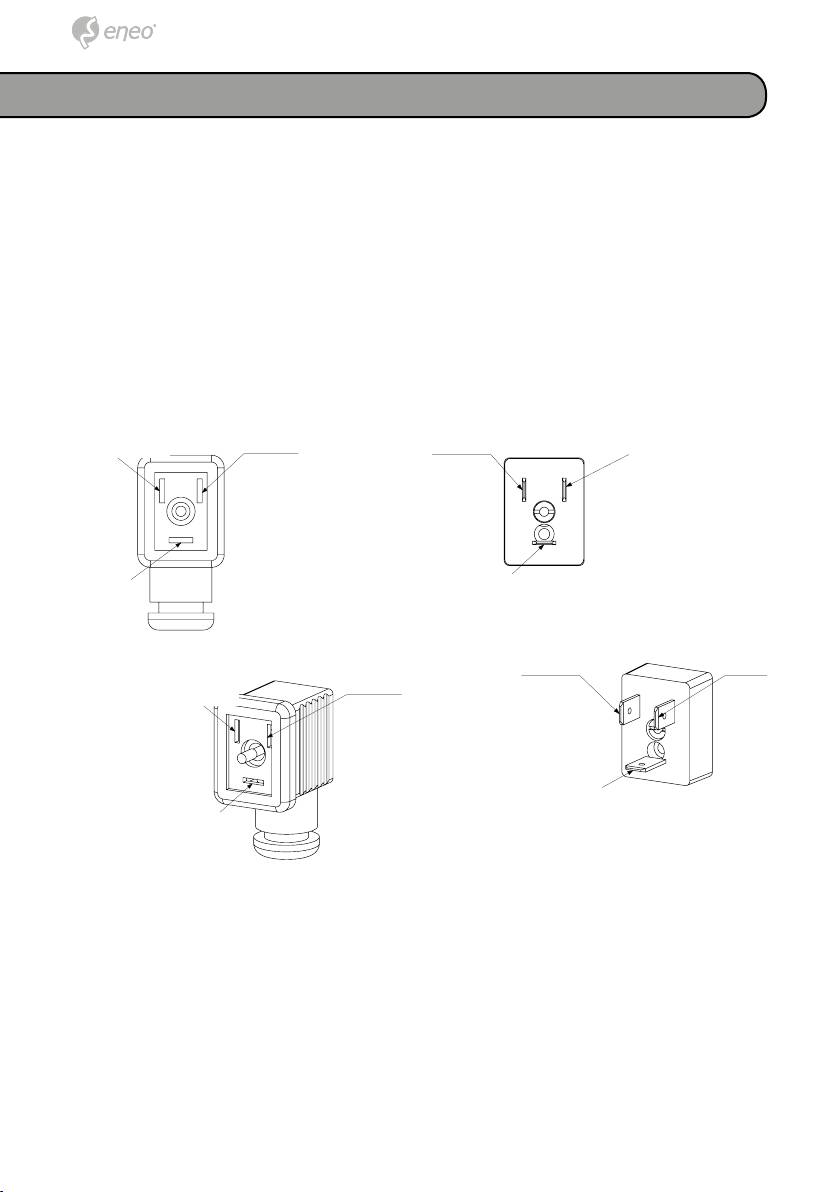

Połączenia

Doświetlacz posiada zintegrowany zasilacz oraz czujnik zmierzchu; w związ-

ku z tym wystarczające będzie podłączenia kabla zasilającego do napięcia.

Zwróc uwagę na poprawne położenie przewodów podczas podłączania

kabla zasilającego do 3-pinowego wtyku. Przed podłączeniem do promien-

nika, upewnij się, że uszczelka jest umiejscowiona prawidłowo a złącze

mocno dokręcone.

4040

PHASE

NEUTRA

EARTH

EARTH

NEUTRAL

Phase (Faza)

Zero (0)

Zero (0)

Phase (Faza)

Uziemienie

Uziemienie

Phase (Faza)

Zero (0)

Phase (Faza)

Zero (0)

Uziemienie

Uziemienie
