Eneo VMC-19LEDMD: instruction

QUICK MANUAL

Betriebsanleitung

TFT LCD MONITOR

VMC-27LEDM

VMC-32LEDM

VMC-42LED

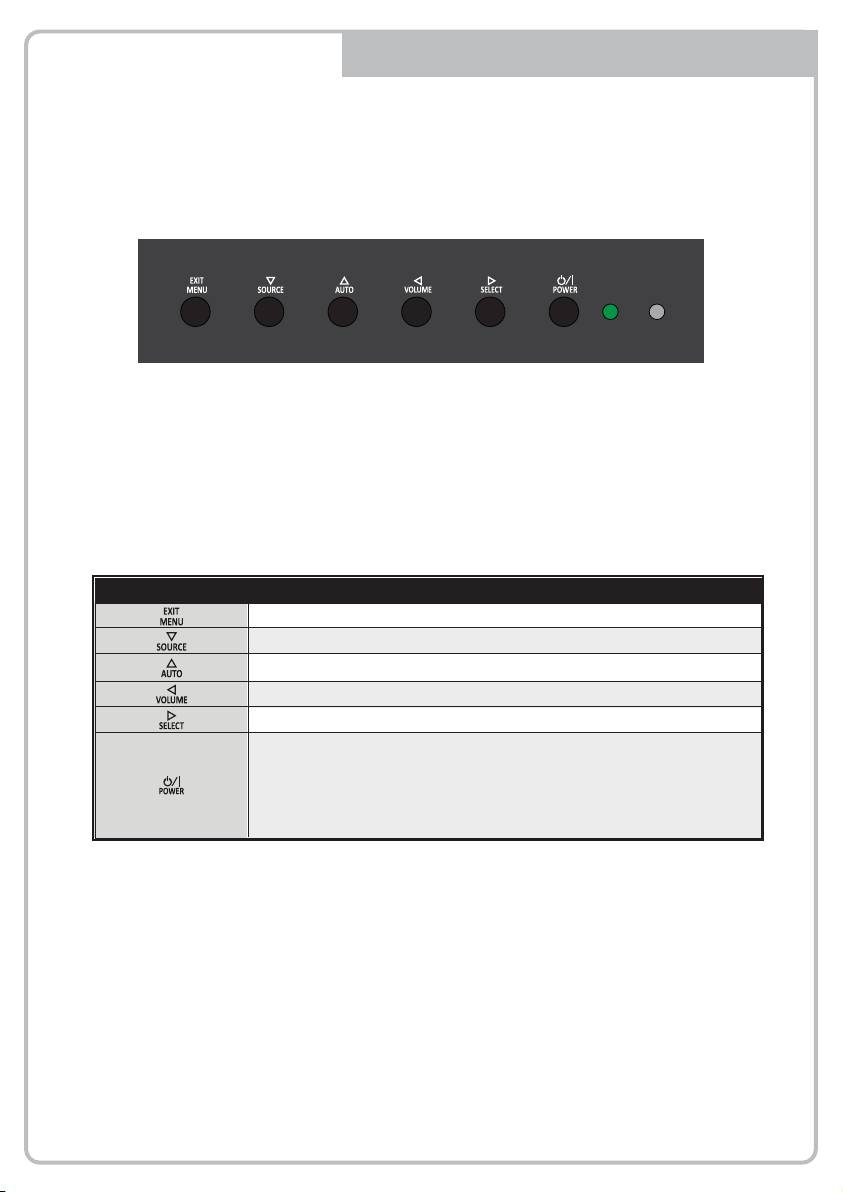

KEY BUTTON

Hauptfunktionstasten

OSD Key Function

Aktiviert oder beendet das OSD-Menü

Bewegung nach unten im OSD-Menü / Auswahl der Eingangsquelle

Bewegung nach oben im OSD-Menü / automatische Anpassung der RGB-Quelle

Zurück zum vorherigen Menüpunkt / Verringerung der Lautstärke

Bestätigung der Auswahl im OSD-Menü / Erhöhung der Lautstärke

Schaltet die Stromversorgung ein (ON) oder aus (OFF).

Die Bildschirmanzeige erscheint ein paar Sekunden zeitverzögert.

Die Stromanzeige-LED (7) leuchtet grün, wenn die Stromversorgung

eingeschaltet ist. Die Stromzufuhr wird durch erneutes Drücken der

Taste ausgeschaltet. Die LED leuchtet rot

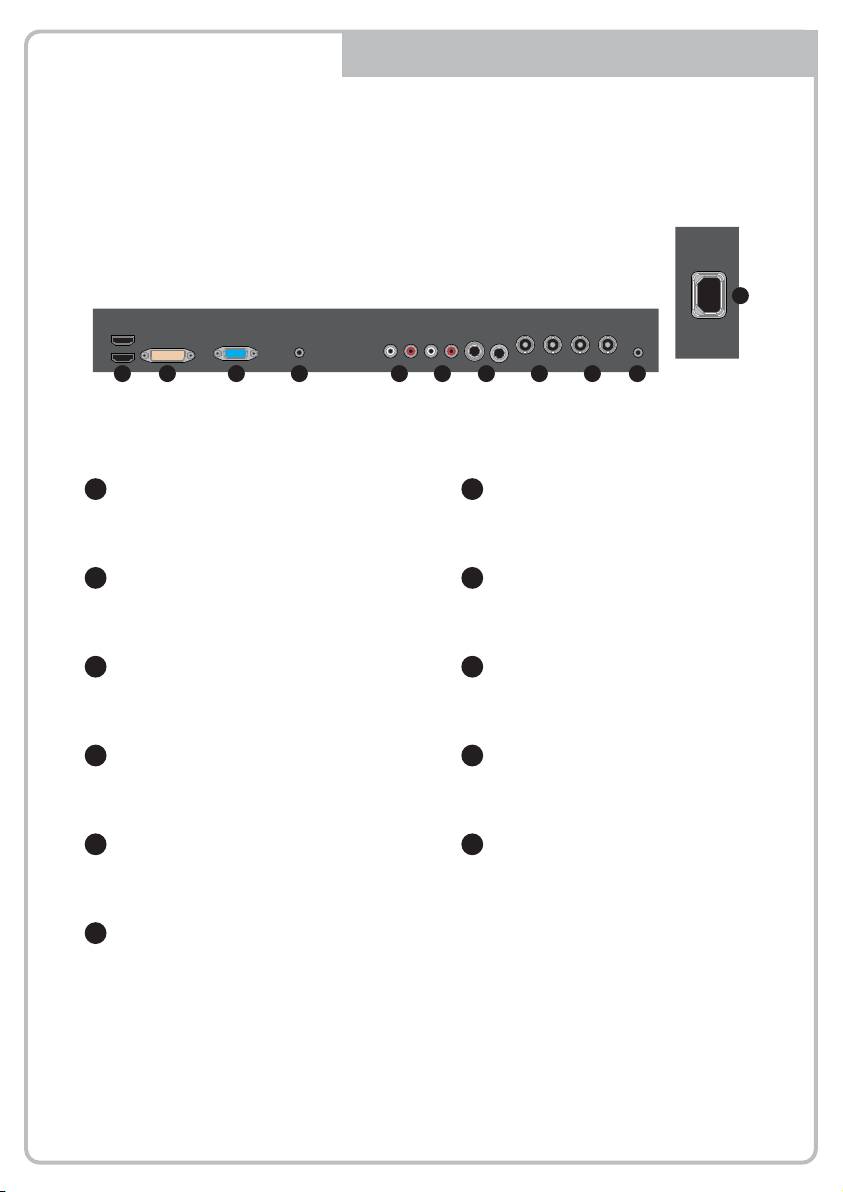

CONNECTION

11

1 2 3 4 5 6 7 8 9 10

1 7

HDMI1/2-Eingang

S-VIDEO-Eingang/Ausgang

2 8

DVI-Eingang

VIDEO2-Eingang/Ausgang

3 9

VGA-Eingang

VIDEO1-Eingang/Ausgang

4 10

PC-AUDIO-Eingang

TRIGGER-Eingang

5 11

AUDIO2-Eingang(für VIDEO2)

AC POWER-Eingang

6

AUDIO1-Eingang(für VIDEO1 und S-VIDEO)

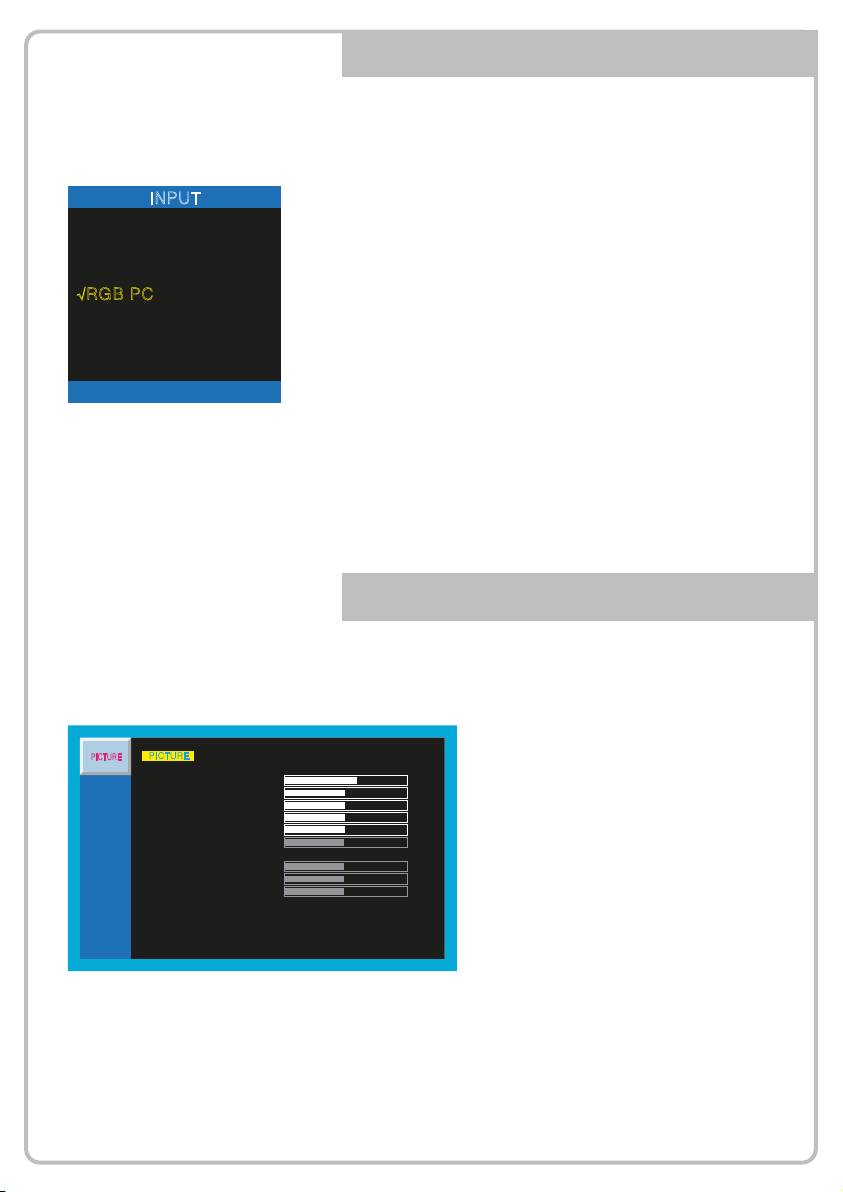

MODE SETTING

INPUT

VIDEO1

VIDEO2

S-VIDEO

√

RGB PC

DVI

HDMI 1

HDMI 2

▼/▲:MOVE ▶:ENTER

Die Eingänge können auf VIDEO1-, VIDEO2-, S-VIDEO-, RGB-PC-, DVI, HDMI1- und HDMI2-

Modus eingestellt werden.

PICTURE MENU

Kontrast : Kontrast einstellen



Helligkeit : Helligkeit einstellen

CONTRAST

60%

SCREEN

BRIGHTNESS

50%

Farbe : Farbe einstellen

COLOR

50%

TINT

50%

Farbton : Farbton einstellen

SETUP

SHARPNESS

50%

PEAKING CONTROL

50%

Schärfe : Schärfe einstellen

COLOR TEMP ◀ MEDIUM

▶

RGB

RED

50%

SETUP

Farbtemperatur : Farbtemperatur einstellen

GREEN

50%

BLUE

50%

Eingabesignal : Eingabesignal Auswählen

CYCLE

MODE SELECT ◀ 1080P

▶

SETUP

TRIGGER

▼/▲ : MOVE ◀/▶ : ADJUST ▶ : ENTER MENU : EXIT VER : *.*

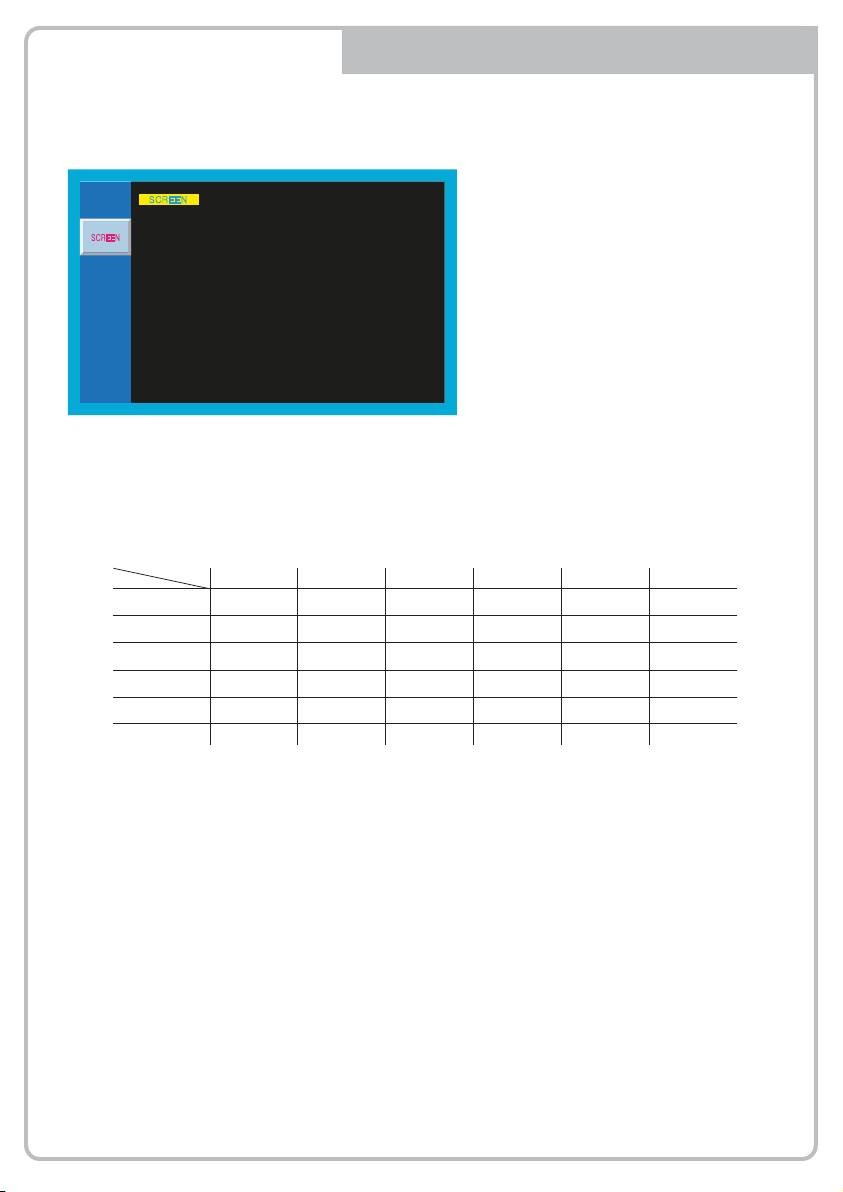

SCREEN MENU


SCREEN

SCAN-MODUS : Wählt die Bildschirmgröße

SCAN MODE

◀ FULL

▶

des OSD-Menüs aus

SCREEN

PIP

◀ OFF

▶

PIP INPUT

◀ VIDEO2

▶

PIP : Wählt PIP (Bild im Bild)- und PBP

PIP SWAP

▶

SETUP

PIP SIZE

◀ SMALL

▶

(Bild neben Bild)

PIP R/T

◀ R/B

▶

RGB

SETUP

CYCLE

SETUP

TRIGGER

▼/▲ : MOVE ◀/▶ : ADJUST ▶ : ENTER MENU : EXIT VER : *.*

PIP, PBP - KOMBINATION von SIGNAL-EINGÄNGEN

SUB

VIDEO-1 VIDEO-2 S-VIDEO VGA DVI HDMI

MAIN

VIDEO-1

X O O X X X

VIDEO-2

O X O X X X

S-VIDEO

O O X X X X

VGA

O O O X X X

DVI

O O O X X X

HDMI

O O O X X X

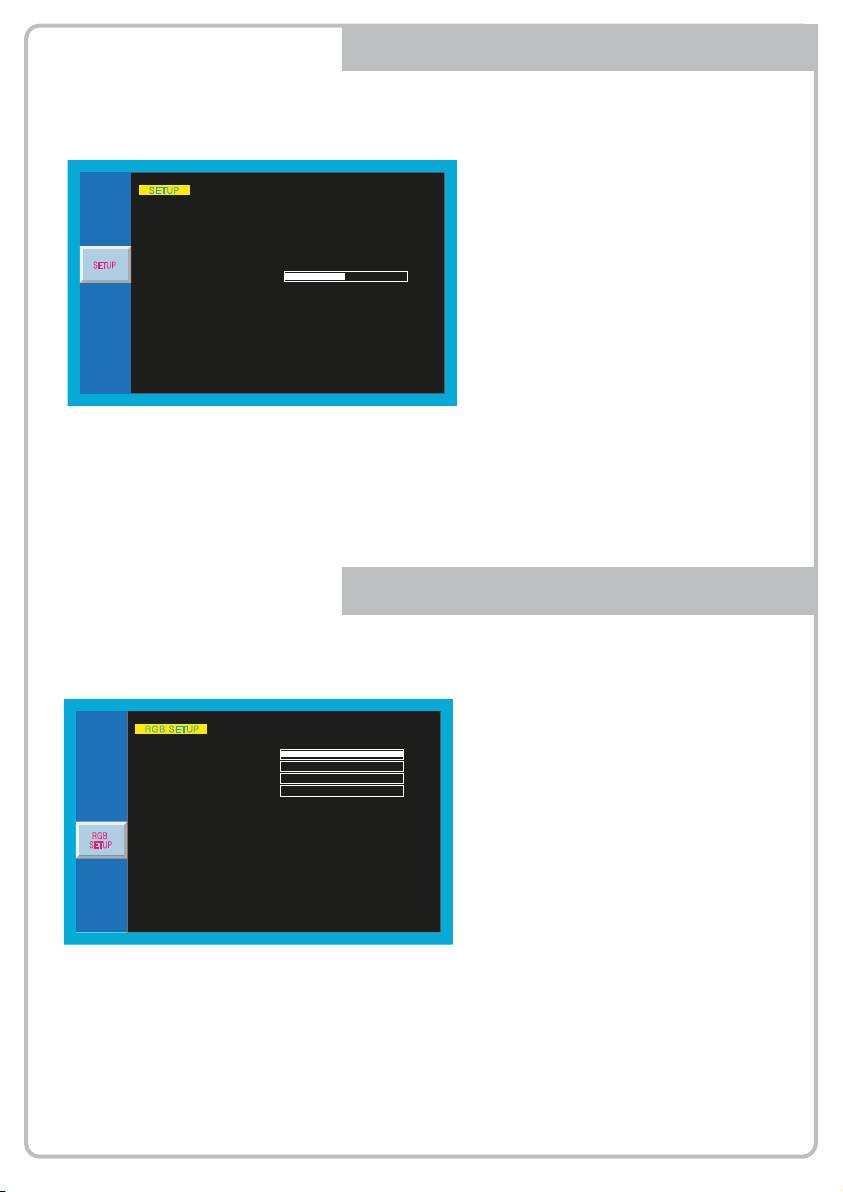

SETUP MENU

EINGANG : Wählen Sie die Eingangsquelle aus


SETUP

SPRACHE : Wählen OSD SPRACHE

INPUT

◀ VIDEO1

▶

SCREEN

LANGUAGE

◀ ENGLISH

▶

LAUTSPRECHER STUMM : Wählen Sie AUS

SOUND MUTE

◀ OFF

▶

oder EIN aus

BUTTON LOCK

◀ OFF

▶

SETUP

NOISE REDUCTION

◀ ON

▶

TASTENSPERRE : Wählen Sie ‚Ein‘ aus, um die

OSD TIME

15s

DEFAULT

▶

Tasten vorne am Monitor zu sperren

RGB

LINE SHIFT ◀ ON

▶

SETUP

NO OPERATION ◀ OFF

▶

GERÄUSCH-REDUZIERUNG : Reduzieren Sie

das analoge Geräusch des Videosignals

CYCLE

SETUP

OSD-Anzeigedauer : Stellen Sie die

OSD-Anzeigedauer

TRIGGER

ZURÜCKSETZEN : Setzen Sie alle Einstellungen

▼/▲ : MOVE ◀/▶ : ADJUST ▶ : ENTER MENU : EXIT VER : *.*

auf die Werkseinstellung zurück

LINE SHIFT : LCD Bildschirmschonung

KEIN BETRIEB : Energiesparfunktion bei

längerem STANDBY Modus

RGB SETUP MENU


RGB SETUP

H-POSITION : Bildlage einstellen(horizontal)

H-POSITION

100%

V-POSITION : Bildlage einstellen(vertikal)

SCREEN

V-POSITION

0%

CLOCK

0%

CLOCK : Bildformat einstellen

PHASE

0%

PHASE : Phase einstellen

SETUP

AUTO ADJUST

▶

POWER SAVING

◀ OFF

▶

AUTO ADJUST : Automatische Konfiguration

AUTO REPEAT

◀ OFF

▶

RGB

SETUP

POWER SAVING : Energiesparfunktion

AUTO REPEAT : Beim Einschalten, vorheriger

CYCLE

SETUP

Einstellungsmodus bleibt unverändert

TRIGGER

▼/▲ : MOVE ◀/▶ : ADJUST ▶ : ENTER MENU : EXIT VER : *.*

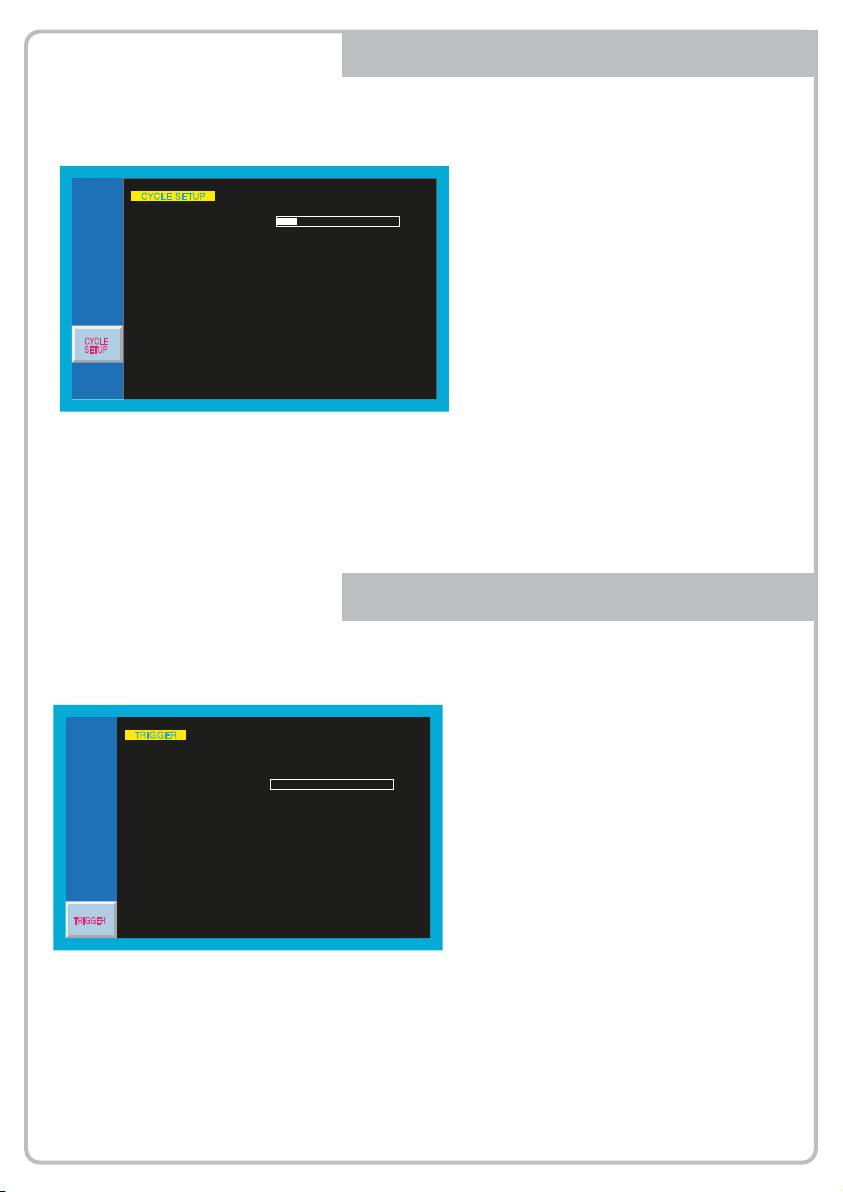

CYCLE SETUP MENU

Durchlauf-Zeitspanne : Bestimmt die Zeitspanne


CYCLE SETUP

der Anzeige im Durchlauf-Modus

CYCLE TIME

10s

SCREEN

CYCLE

◀ OFF

▶

Durchlauf : Wenn die Durchlauf-Funktion

VIDEO1

◀ OFF

▶

eingeschaltet ist, ändert sich die ausgewählte

VIDEO2

◀ OFF

▶

Quelle nach Ablauf der eingestellten Zeitspanne

SETUP

S-VIDEO

◀ OFF

▶

RGB PC

◀ OFF

▶

wiederholt, bis die Durchlauf-Funktion

DVI

◀ OFF

▶

ausgeschaltet wird.

RGB

HDMI 1 ◀ OFF

▶

SETUP

HDMI 2 ◀ OFF

▶

CYCLE

SETUP

TRIGGER

▼/▲ : MOVE ◀/▶ : ADJUST ▶ : ENTER MENU : EXIT VER : *.*

TRIGGER MENU

TRIGGER MODE : Bildaufbau beim Trigger-Signal


TRIGGER

TRIGGER INPUT : Trigger-Eingabesignal Auswählen

TRIGGER MODE

◀ OFF

▶

SCREEN

TRIGGER INPUT

◀ VIDEO1

▶

TRIGGER DWELL : Zeitangabe von Trigger-

TRIGGER DWELL

10s

Eingabesignal auf dem Bildschirm

SETUP

RGB

SETUP

CYCLE

SETUP

TRIGGER

▼/▲ : MOVE ◀/▶ : ADJUST ▶ : ENTER MENU : EXIT VER : *.*

®

eneo

ist eine eingetragene Marke der Videor E. Hartig GmbH

Vertrieb ausschließlich über den Fachhandel.

Videor E. Hartig GmbH

Carl-Zeiss-Straße 8 · 63322 Rödermark, Deutschland

Tel. +49 (0) 6074 / 888-0 • Fax +49 (0) 6074 / 888-100

www.videor.com

Technische Änderungen vorbehalten

www.eneo-security.com

© Copyright by Videor E. Hartig GmbH 12/2014
