• Installez l'illuminateur dans une zone correctement aérée.

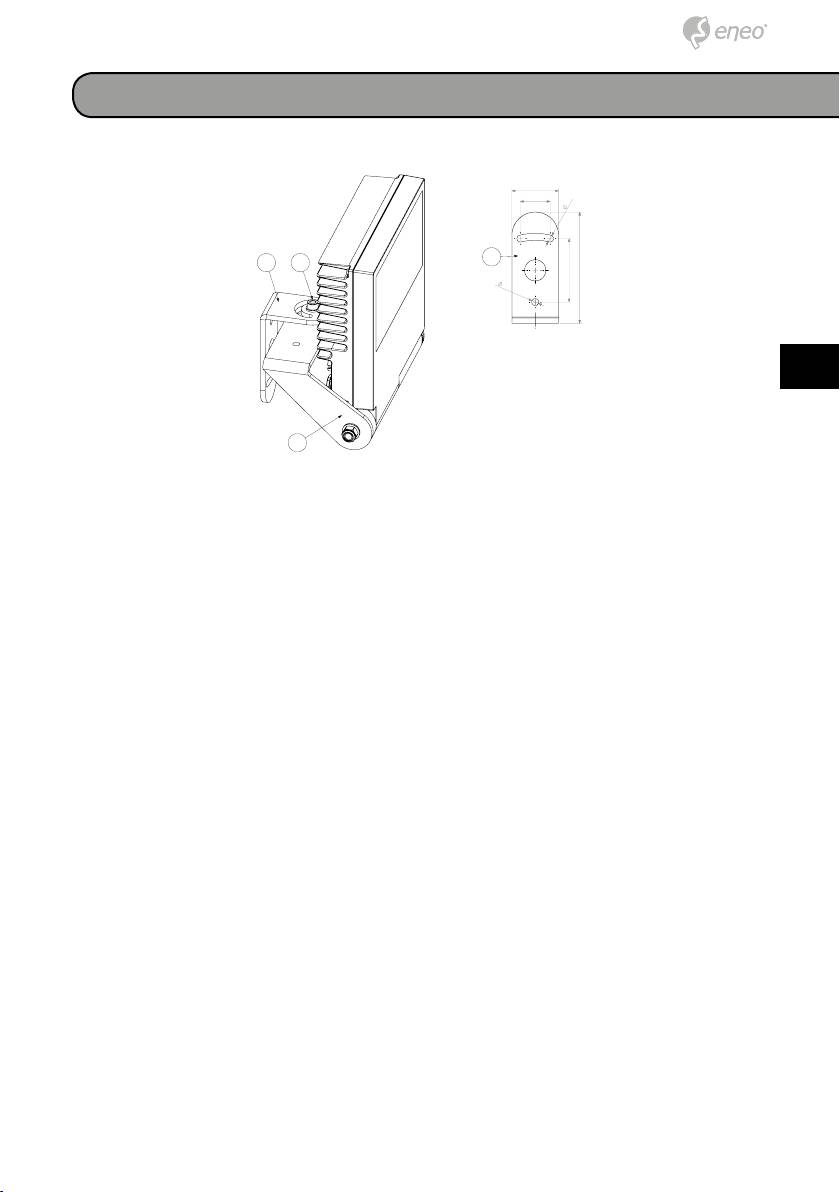

• Fixez le support BWHYP1 ⓓ au support ⓐ, à l'aide de la vis et de
l'écrou ⓔ.
• Placez le support ⓓ dans la position souhaitée sur le mur.
• Pour faciliter cette opération, vous pouvez desserrer la molette ⓑ ou
l'écrou situé à l'opposé, puis tournez le support pour qu'il coïncide avec
l'illuminateur.
• Marquez la position des trous de fixation.
• Percez les trous de fixation, en tenant compte du type de matériau de
la paroi et du type de fixation à utiliser.
• Fixez solidement le support ⓓ au mur
Si la molette ⓑ et/ou l'écrou opposé ont été desserrés lors de l'installation
du support, n'oubliez pas de les serrer de nouveau.
29
29
105
Montage sur support mural
6,5
D
6,5
Raccordements
L'illuminateur est fourni avec un bloc d'alimentation intégré et un bouton de
réglage crépusculaire; il suffit juste de brancher le câble d'alimentation au
secteur.

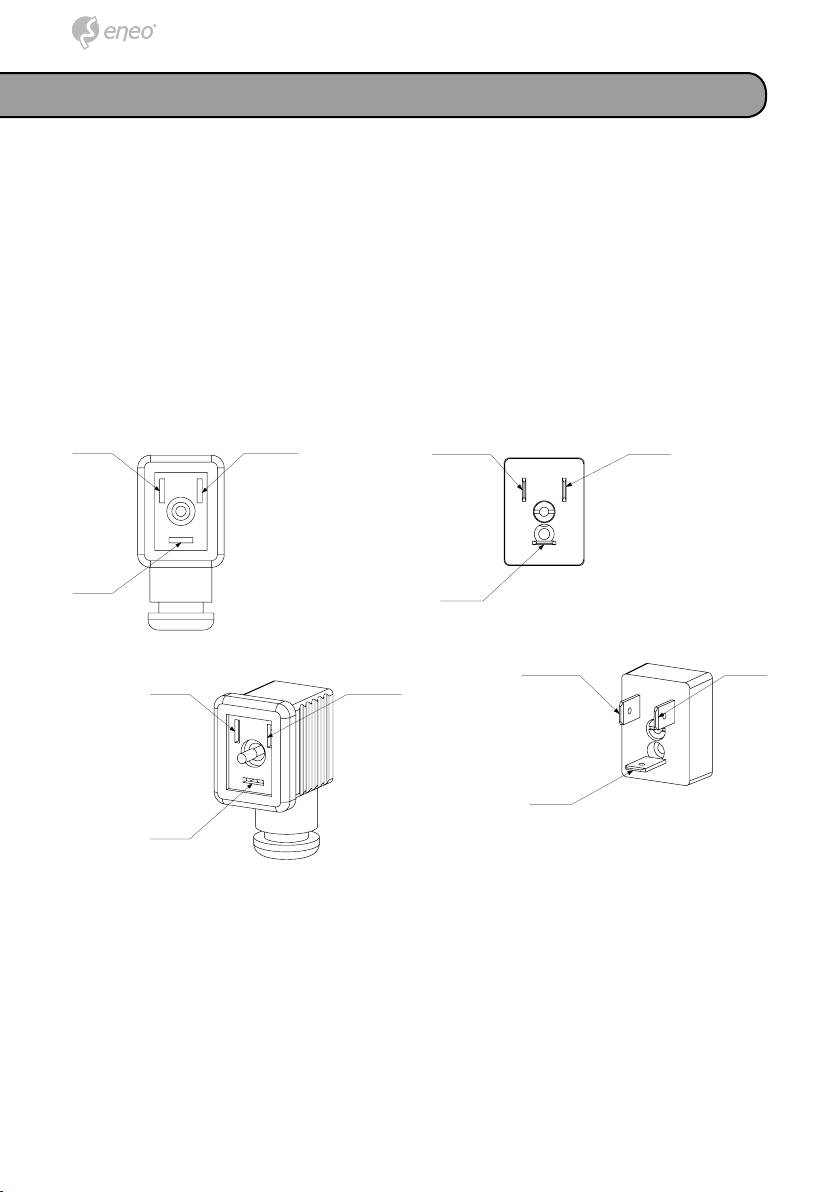

Lors du branchement du câble au connecteur d'alimentation à 3 broches,
veillez à ce que les broches soient placées correctement. Assurez-vous que
le joint est bien positionné et que le connecteur est vissé fermement sur
l'illuminateur.
3030
PHASE
NEUTRAL
EARTH
PHASE
NEUTRA
L
EARTH
NEUTRAL
PHASE
EARTH
NEUTRAL
PHASE
EARTH
Phase Neutre
Neutre
Phase
Terre
Terre
Neutre
Phase
Phase
Neutre
Terre
Terre
