Инструкция к Welch Allyn Medical Diagnostic Equipment 1500 Patient Monitor Software version 1.4.X, - Quick Reference Guide
®
Welch Allyn
1500 Patient Monitor
Quick reference guide 2
Kurzanleitung 4
Guía rápida 6
Guia de referência rápida 8
Podsumowanie informacji 10
Carte de référence rapide 12
Manuale operativo breve 14
Краткое руководство пользователя 16
Korte gebruiksaanwijzing 18
Kortfattet bruksanvisning 20
Snabb guide 22
快速参考指南 24
SAG No. 2.520097
Revision a

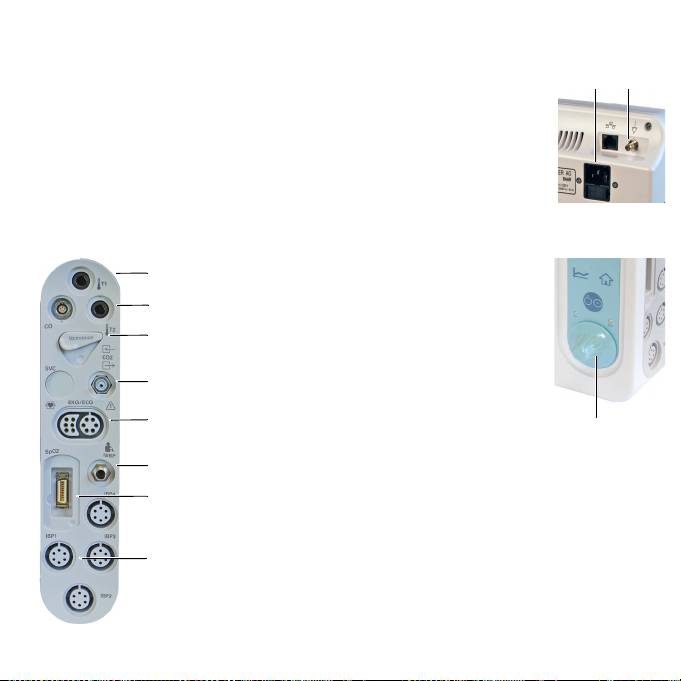

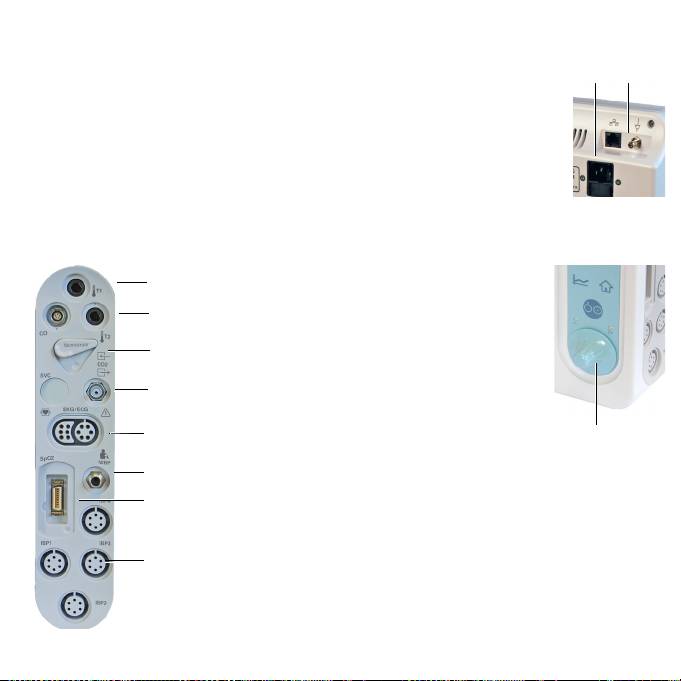

Connection and power up
The safety section in the directions for use must be read and understood before using the monitor.
1. Connect the power cable to the input on the rear of the monitor (a).
2. Connect the potential equalization (ground) cable to the central
potential equalization lug (b).
3. Press the On/Off button (confirmed by a beep).
4. Confirm the New Patient dialogue by selecting Yes or No. The patient
data, patient mode, and other settings are selected and edited in
the Setup menu (see next page).
5. Check the settings.
2
a
b
Parameter settings
1. Select the parameter by turning
the trim knob. A white box
appears around the selected
parameter.
2. Press the trim knob to display
the settings for the selected
parameter.
3. Select and confirm settings by
pressing the trim knob.
Trim knob
Temperature 1
Cardiac output
and T2 (options)
CO
sampling
2
input (option)
CO
sampling
2
output (option)
ECG
NIBP
SpO
2
IBP1 to IBP4
(IBP3 and IBP4
options)
3

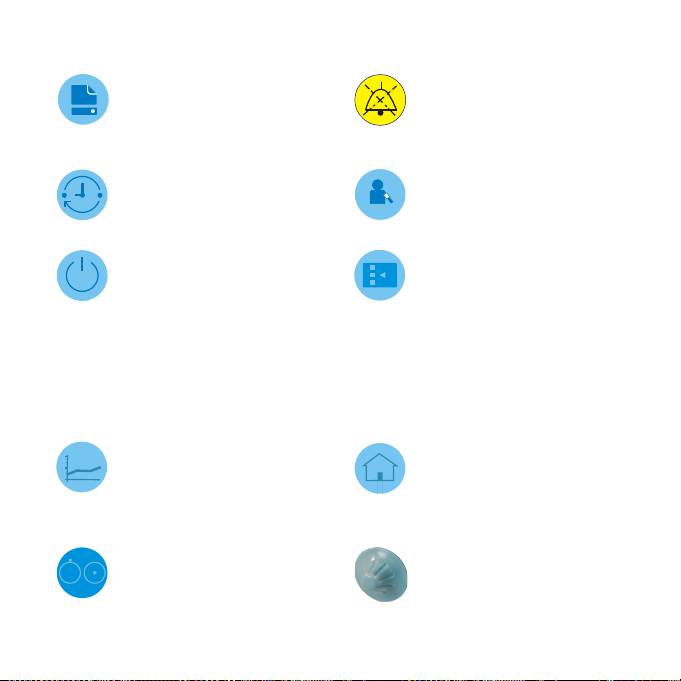

Function buttons
Alarm silence
Prints out three waveforms and
Silence / resume an audible
the parameter measurements
alarm. The silence duration is
(the printer is an option).
defined in Setup > Administrator.
NIBP measurement interval
NIBP measurement
Sets the interval for non-invasive
Starts or stops an NIBP
blood pressure measurement or
measurement.
turns off the interval
measurement.
Standby / Discontinue /
Setup
Discharge
Displays the Setup menu. The
Interrupts or discontinues
Setup menu includes alarm
monitoring.
suspend and alarm overview,
speaker and HR/PR volume,
patient information and patient
mode selection (adult, pediatric,
neonatal), and the administrator
settings. Menu items are
selected by turning and pressing
the trim knob.
Trend
Home
Displays trend data and defines
Pressing this button returns to
trend intervals.
the monitoring screen. Any open
dialogue screen is closed and
settings saved.
On/Off
Trim knob
Press to switch on. Press and
The trim knob is used for
hold for 4 seconds to switch off.
navigation, value selection and
value change.

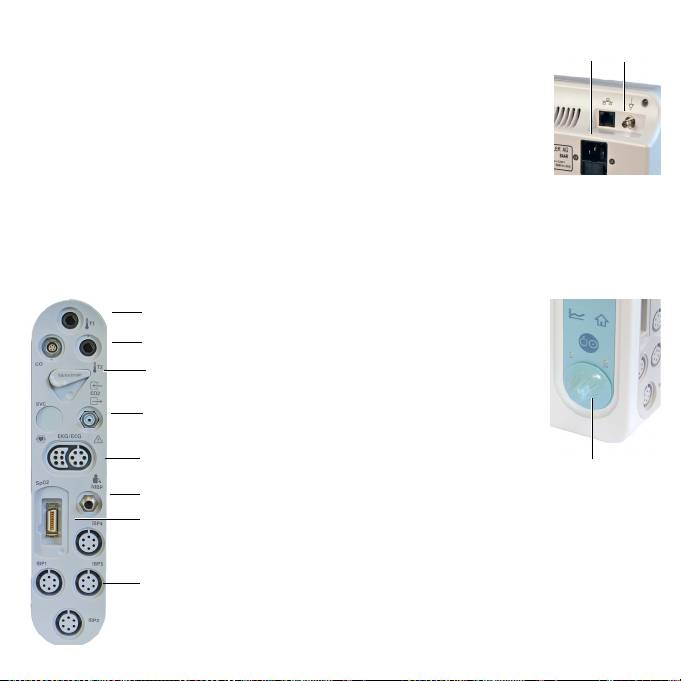

Anschliessen und Aufstarten
Vor der Anwendung des Monitors müssen die Sicherheitshinweise in der Ge-
brauchsanweisung gelesen und verstanden worden sein.
1. Schliessen Sie das Netzkabel an der Rückseite des Monitors an (a).
2. Schliessen Sie das Erdungskabel an den zentralen Potentialausgleich
des Krankenhauses an (b).
3. Drücken Sie die Ein-/Aus-Taste (wird mit einem Signalton bestätigt).
4. Wählen Sie im Dialog Neuer Patient Ja oder Nein. Die Patientendaten, Patientenmodus
und weitere Einstellungen werden im Menü Einstellungen gewählt bzw. geändert (siehe
nächste Seite).
5. Überprüfen Sie die Einstellungen.
4
a
b
Parametereinstellungen
1. Wählen Sie mit dem Drehknopf
den gewünschten Parameter.
Das Messwertfeld wird mit
einem weissen Rahmen
markiert.
2. Drücken Sie den Drehknopf um
die Einstellungen des gewählten
Parameters anzuzeigen.
3. Wählen und bestätigen Sie die Einstellungen durch
Drücken des Drehknopfs.
Drehknopf
Temperatur 1
Herzzeitvolumen,
T2 (Option)
Samplingeingang
CO2 (Option)
Samplingausgang
CO2 (Option)
EKG
NIBD
SpO
2
IBD1 bis IBD4
(IBD3 und IBD4
sind optional)
5
Funktionstasten
Alarmunterdrückung
Ausdruck dreier Kurven und der
Unterdrückung/Reaktivierung des
Messwerte der einzelnen Parameter
akustischen Alarms. Die
(der Drucker ist optional).
Unterdrückungsdauer wird im Menü
Einstellungen > Administrator
definiert.
NIBD-Messintervall
NIBD-Messung
Intervalleinstellung für die nicht
Beginn oder Ende der NIBD-
invasive Blutdruckmessung, oder
Messung.
Ausschalten der Intervallmessung.
Standby / Beenden / Entlassen
Einstellungen
Überwachung unterbrechen oder
Öffnen des Menüs Einstellungen. Die
beenden.
folgenden Optionen sind verfügbar:
Alarme aussetzen und
Alarmübersicht, Lautsprecher- und
HF-/PF-Lautstärke, Patientendaten
und Patientenmodus (Erwachsener,
Kind, Neugeborenes) sowie
Administratoreinstellungen. Wählen
Sie die Option durch Drehen und
Drücken des Drehknopfs.
Trend
Startseite
Anzeige der Trenddaten und
Mit dieser Taste gelangen Sie zurück
Definition des Trendintervalls.
in die Überwachungsansicht. Offene
Dialoge werden dabei geschlossen
und Einstellungen gespeichert.
Ein/Aus
Drehknopf
Drücken Sie diese Taste um das
Verwenden Sie den Drehknopf für die
Gerät einzuschalten. Halten Sie die
Navigation und die Auswahl und
Taste während 4 Sek. gedrückt um
Bestätigung von Werten.
das Gerät auszuschalten.

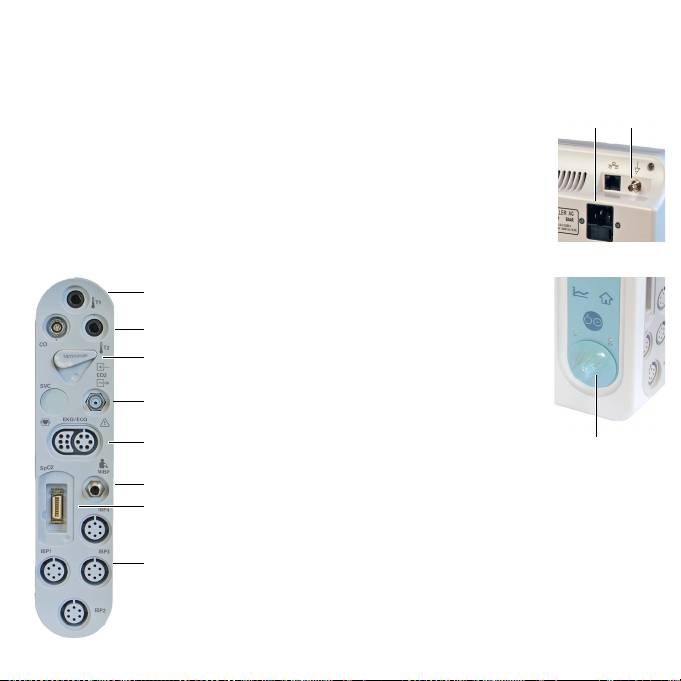

Conexión y puesta en marcha
Antes de utilizar el monitor debe leerse y comprenderse la sección de seguridad
de las instrucciones de uso.
1. Conecte el cable de alimentación a la toma situada en la parte trasera
del monitor (a).
2. Conecte el cable de compensación de potencial (tierra) a la conexión de
compensación de potencial central (b).
3. Pulse el botón On/Off (confirmado por un aviso acústico).
4. Confirme el diálogo Nuevo paciente seleccionando Sí o No. Los datos del paciente, el
modo de paciente y otras parámetros se introducen y se editan en el menú Configuración
(consulte la página siguiente).
5. Compruebe la configuración.
6
a
b
Configuración de parámetros
1. Seleccione el parámetro girando
la rueda de selección. Se abre un
diálogo en blanco alrededor del
parámetro seleccionado.
2. Pulse la rueda de selección para
que aparezca en pantalla la
configuración del parámetro
seleccionado.
3. Seleccione y confirme la
configuración pulsando la rueda de selección.
Rueda de
selección
Temperatura 1
Gasto cardíaco y
T2 (opcional)
Entrada de datos de
muestreo CO2
(opcional)
Salida de datos de
muestreo CO2
(opcional)
ECG
NIBP
SpO
2
IBP1 a IBP4
(IBP3 y IBP4
opcional)
7
Botones de funciones
Imprimir
Silenciar alarma
Imprime tres formas de onda y las
Silenciar/reanudar la alarma sonora.
mediciones de los parámetros (la
La duración del tiempo de
impresora es una opción).
silenciación se define en
Configuración > Administrador.
Intervalo de medición NIBP
Medición NIBP
Establece el intervalo de medición de
Inicia o detiene una medición NIBP.
la presión arterial no invasiva o
desactiva la medición de intervalo.
Standby / Interrumpir /
Configuración
Desactivar
Muestra el menú Configuración. El
Interrumpe o desactiva la
menú Configuración incluye
supervisión.
suspensión de alarma y sinopsis de
alarmas, volumen del altavoz y de
FC/FP, información sobre paciente y
modo paciente (adulto, pediátrico,
neonatal), y la configuración del
administrador. Los elementos del
menú se seleccionan girando la
rueda de selección y presionándola.
Tendencia
Inicio
Se muestran los datos de tendencia y
Pulsando este botón se vuelve a abrir
se definen los intervalos de
la pantalla de supervisión. Se cierran
tendencia.
todos los diálogos abiertos y se
guardan las configuraciones.
On/Off
Rueda de selección
Pulsar para encender el equipo.
La rueda de selección se utiliza para
Pulse y manténgalo pulsado durante
navegar, seleccionar valores y
4 segundos para desconectar el
cambiar valores.
equipo.
Ligação e arranque
A secção no manual sobre a segurança deverá ser lida e entendida antes de uti-
lizar o monitor.
1. Ligue o cabo de alimentação à entrada localizada na parte posterior do
monitor (a).
2. Ligue o cabo de equalização de potencial (terra) ao olhal de equalização
de potencial central (b).
3. Prima o botão Ligar/desligar (confirmado por um bip).
4. Confirme o diálogo Novo Paciente seleccionando Sim ou Não. Os dados do paciente, o
modo do paciente e outras definições são inseridos e editados no menu Configuração (ver
página seguinte).
5. Verifique as definições.
8
a
b
Definições de parâmetros
1. Seleccione o parâmetro rodando
o botão de ajuste. É apresentada
uma caixa branca em volta do
parâmetro seleccionado.
2. Prima o botão de ajuste para
visualizar as definições para o
parâmetro seleccionado.
3. Seleccione e confirme as
definições premindo o botão de
ajuste.
Botão de
ajuste
Temperatura 1
Débito cardíaco e T2
(opção)
Entrada de
amostragem de CO2
(opção)
Saída de amostragem
de CO2 (opção)
ECG
NIBP
SpO
2
IBP 1 - IBP4
(IBP3 e IBP4
opção)
9
Botões de função
Imprimir
Silêncio do alarme
Imprime três formas de onda e as
Silencia/retomar o alarme audível. A
medições dos parâmetros (a
duração do alarme é definido em
impressora é uma opção).
Configuração > Administrador.
Intervalo de medição de NIBP
Medição de NIBP
Define o intervalo para a medição de
Inicia ou pára uma medição de NIBP.
tensão arterial de forma não invasiva
ou desliga a medição do intervalo.
Standby / Paragem / Descarga
Configuração
Interrompe ou pára a monitorização.
Mostra o menu Configuração. O
menu Configuração inclui a
suspensão de alarme e a perspectiva
geral do alarme, o volume do
altifalante e HR/PR, a informação do
paciente e o modo de paciente
(adulto, pediátrico, neonatal) e ainda
as definições de administrador. Os
itens de menu são seleccionados
rodando o botão de ajuste e
premindo o botão de ajuste.
Tendência
Ecrã principal
Mostra dados de tendência e define
Se premir este botão regressa ao
intervalos de tendência.
ecrã de monitorização. Qualquer ecrã
de diálogo que esteja aberto fecha-
se e as definições são guardadas.
Ligar/desligar
Botão de ajuste
Prima para ligar. Prima e mantenha
O botão de ajuste é usado para
premido durante 4 segundos para
navegação, selecção de valores e
desligar.
alteração de valores.
Podłączenie i włączenie zasilania
Przed rozpoczęciem korzystania z monitora należy koniecznie przeczytać i zrozumieć
rozdział dotyczący bezpieczeństwa.
1. Podłącz przewód zasilający do wejścia na tylnej ścianie obudowy monitora
(a).
2. Podłącz przewód uziemienia do koncentrycznego gniazda uziemienia (b).
3. Naciśnij włącznik On/Off (włączenie zostanie potwierdzone krótkim sygnałem
dźwiękowym).
4. Zatwierdź okno dialogowe Nowy pacjent, wybierając Tak lub Nie. Do wprowadzenia i edycji
danych pacjenta służy menu Ustawienia.
5. Sprawdź ustawienia.
10
a
b
Ustawienia parametrów
1. Wybierz parametr, kręcąc
pokrętłem. Aktualnie wybrany
parametr jest wyróżniany białą
obwódką.
2. Dociśnij pokrętło, aby wyświetlić
ustawienia dla wybranego
parametru.
3. Naciśnięcie pokrętła służy też do
wyboru i zatwierdzania
ustawień.
Pokrętło
regulacyjne
Temperatura 1
CO i T2 (opcja)
wejście CO2
(opcja)
wyjście CO2
(opcja)
EKG
NIBP
SpO
2
IBP1 - IBP4 (IBP3 i
IBP4 opcja)
11
Przyciski funkcyjne
Drukuj
Ustawienia
Drukuje trzy krzywe i zmierzone
Wyświetla menu Ustawienia. Menu
wartości parametrów (drukarka
Ustawienia pozwala zawiesić sygnał
wymaga osobnego zakupu).
alarmu i umożliwia przeglądanie
alarmów, zawiera także ustawienia
głośności głośnika i sygnałów HR/PR;
informacje o pacjencie i tryb pacjenta
(Dorosły, Dziecko, Noworodek) oraz
ustawienia administratora. Poruszanie
się po menu odbywa się przez kręcenie
pokrętłem, a wyboru aktualnie
wybranego elementu menu dokonuje
się przez jego naciśnięcie.
Wycisz
Trend
Wycisza/Przywrócenie sygnał
Wyświetla dane o trendzie i definiuje
dźwiękowy alarmu. Okres, przez który
jego interwały.
pozostaje on wyciszony, definiuje się
na ekranie Ustawienia > Administrator.
Interwał pomiaru NIBP
Początek
Służy do ustawiania interwału
Naciśnięcie tego przycisku powoduje
pomiarów ciśnienia nieinwazyjnego
powrót do ekranu monitorowania.
(NIBP) i do wyłączania pomiaru.
Wszelkie otwarte okna dialogowe
zostają zamknięte, a ustawienia —
zapisane.
Pomiar NIBP
Wł./Wył.
Rozpoczyna i zatrzymuje pomiar
Naciśnięcie powoduje włączenie.
ciśnienia NIBP.
Wciśnięcie i przytrzymanie przez 4
sekundy wyłącza urządzenie.
Tryb oczekiwania / Przerwij /
Pokrętło regulacyjne
Wypisz
Pokrętło służy do poruszania się po
Przerywa lub zatrzymuje
menu, wyboru wartości i ich
monitorowanie
zmieniania.
Raccordement et mise sous tension
Avant toute utilisation du moniteur, le personnel doit lire et comprendre la section
relative à la sécurité figurant dans le mode d’emploi.
1. Raccorder le câble d'alimentation à la prise située à l'arrière du moniteur
(a).
2. Raccorder le câble d'égalisation du potentiel (mise à la terre) à l'œillet
central d'égalisation du potentiel (b).
3. Appuyer sur le bouton marche/arrêt (confirmation sonore).
4. Confirmer la boîte de dialogue Nouveau patient en sélectionnant Oui ou Non. Les
données patient, le mode patient et les autres paramètres sont saisis et édités dans le
menu Paramétrage (voir page suivante).
5. Vérifier les paramètres.
12
a
b
Configuration des paramètres
1. Sélectionner le paramètre en
tournant le bouton trim. Une
fenêtre blanche s'affiche autour
du paramètre sélectionné.
2. Appuyer sur le bouton trim pour
afficher la configuration du
paramètre sélectionné.
3. Sélectionner et confirmer la
configuration en appuyant sur le bouton trim.
Bouton trim
Températur 1
Débit cardiaque
et T2 (option)
Entrée
échantillonnage
CO2 (option)
Sortie
échantillonnage
CO2 (option)
ECG
PNI
SpO
2
PI 1 à PI 4 (PI 3 et
PI4 optionelles)
13
Boutons de fonction
Impression
Paramétrage
Imprime trois courbes et les mesures
Affiche le menu Paramétrage. Le
des paramètres (l'imprimante est une
menu Paramétrage comprend les
option).
options suivantes : suspension et vue
d'ensemble des alarmes, haut-
parleur et volume FC/FP,
informations et mode patient (adulte,
enfant, nouveau-né), paramètres
administrateur. Les options du menu
sont sélectionnées en tournant le
bouton trim puis en appuyant dessus.
Désactivation de l'alarme
Tendance
Désactivation/reprise de l'alarme
Affiche les données de tendance et
sonore. La durée de désactivation est
définit les intervalles de tendance.
définie dans Paramétrage >
Administrateur.
Intervalle de mesure PNI
Accueil
Définit l'intervalle de mesure de
Appuyer sur ce bouton pour retourner
pression artérielle non invasive ou
à l’écran de surveillance. Toute boîte
arrête la mesure de l'intervalle.
de dialogue ouverte est fermée et les
paramétrages sont enregistrés.
Mesure de la PNI
Marche/arrêt
Démarre ou arrête une mesure de
Appuyer sur ce bouton pour mettre le
PNI.
moniteur sous tension. Appuyer sur
ce bouton et le maintenir enfoncé
pendant 4 secondes pour arrêter le
moniteur.
Veille / Arrêt / Décharge
Bouton trim
Interrompt ou arrête la surveillance.
Le bouton trim est utilisé pour la
navigation, la sélection et la
modification de valeurs.
Collegamento e accensione
La sezione sulla sicurezza nel manuale utente deve essere letta e compresa bene
prima di avviare il monitor.
1. Collegare il cavo di alimentazione all'ingresso sul retro dell'unità (a).
2. Collegare il cavo (messa a terra) del nodo equipotenziale all'aletta
centrale (b) del nodo equipotenziale.
3. Premere il pulsante On/Off (conferma mediante segnale acustico).
4. Confermare la finestra di dialogo Nuovo paziente selezionando Sì oppure No. I dati
relativi al paziente, modalità paziente e altre impostazioni vengono immessi e modificati
nel menu Settaggi (vedere pagina successiva).
5. Controllare le impostazioni.
14
a
b
Impostazioni parametri
1. Selezionare il parametro
desiderato ruotando la manopola
multifunzione. Attorno al
parametro selezionato viene
visualizzato un riquadro di colore
bianco.
2. Premere la manopola
multifunzione per visualizzare le
impostazioni del parametro
selezionato.
3. Selezionare e confermare le impostazioni
premendo la manopola multifunzione.
Manopola
multifunzione
Temperatura 1
Gettata cardiaca
e T 2 (opzionale)
Ingresso
campionamento
CO2 (opzionale)
Uscita
campionamento
CO2 (opzionale)
ECG
NIBP
SpO
2
IBP 1 a IBP 4
(IBP3 e IBP 4
opzionale)
15
Tasti funzione
Stampa
Silenziamento allarme
Stampa tre forme d'onda e le
Silenzia/ripristina l'allarme sonoro.
misurazioni dei parametri (stampante
La durata del silenziamento viene
opzionale).
definita nel menu Settaggi >
Amministratore.
Intervallo misurazione NIBP
Misurazione NIBP
Imposta l'intervallo per le
Avvia o interrompe la misurazione
misurazioni non invasive della
non invasiva della pressione
pressione sanguigna oppure disattiva
sanguigna (NIBP).
l'intervallo tra le misurazioni.
Standby / Sospendi / Scarica
Settaggi
Interrompe o sospende il
Visualizza il menu Settaggi. Questo
monitoraggio.
menu comprende sospensione e
panoramica allarmi, altoparlante e
volume HR/PR, informazioni relative
al paziente e modalità paziente
(adulto, bambino, neonato), oltre alle
impostazioni dell'amministratore. Le
voci di menu vengono selezionate
ruotando e premendo la manopola
multifunzione.
Tendenza
Inizio
Visualizza i dati di tendenza e
Premere questo pulsante per
definisce gli intervalli di tendenza.
ritornare alla schermata di
monitoraggio. Le finestre di dialogo
aperte vengono chiuse e le
impostazioni salvate.
On/Off
Manopola multifunzione
Premere per accendere l'unità.
La manopola multifunzione viene
Premere e tenere premuto per 4
utilizzata per la navigazione e per la
secondi per spegnere l'unità.
selezione e la modifica dei valori.
Подсоединение и включение прибора
Перед использованием монитора необходимо ознакомиться с разделом “Техника
безопасности” в данном руководстве пользователя.
1.
Подсоедините сетевой шнур к разъему на задней панели монитора (
a
).
2.
Подсоедините кабель заземления к гнезду заземления
(b).
3. Нажмите клавишу Вкл./Выкл. (включение будет подтверждено звуковым
сигналом).
4. Появится диалоговое окно для создания Новый пациент; выберите Да или
Нет. Данные пациента, пациентная группа и другие установки выбираются и
редактируются в меню установок (см. след. страницу).
5. Проверьте установки.
16
a
b
Уст а новки параметров
1. Выберите параметр вращением
манипулятора. Выбранный
параметр будет заключен в
белую рамку.
2. Нажмите манипулятор для
визуализации установок
выбранного параметра.
3. Выберите и подтвердите
установки нажатием манипулятора.
Манипулятор
Температура 1
Серд. выброс и
T2 (опции)
Вход CO
2
(опция)
Выход CO
2
(опция)
ЭКГ
НИАД
SpO
2
ИАД1 - ИАД4
(ИАД3 и ИАД4 -
опции)
17
Функциональные клавиши
Печать
Подавление тревоги
Печать трех кривых и измерений
Заглушение / возобновление
параметров (принтер является
звуковых сигналов тревоги.
дополнительной опцией).
Период подавления тревоги
определяется в меню Ус т а н о в к и
> Администратор.
Интервал измерения НИАД
Измерение НИАД
Ус т а н о в к а интервала для
Запуск или остановка измерения
измерения НИАД или
НИАД.
отключение периодического
измерения.
Режим ожидания /
Уст а нов к и
Выключение
Открывает меню установок.
Приостановка или отключение
Субменю: подавление тревоги и
мониторинга.
обзор тревог, громкость, данные
пациента и группа пациента
(взрослые, дети,
новорожденные), установки
администратора. Позиции меню
выбираются при помощи
манипулятора.
Тренд
Возврат
Визуализация данных тренда и
Возврат в режим мониторинга.
определение интервала тренда.
Любое открытое диалоговое
окно будет закрыто, и установки
сохранены.
Вкл./Выкл.
Манипулятор
Нажмите для включения.
Манипулятор используется для
Нажмите и удерживайте 4
навигации в меню, выбора и
секунды для выключения.
изменения значений.
Aansluiten en aanzetten
U moet het veiligheidsgedeelte in de gebruiksinstructies gelezen en begrepen
hebben voordat u de monitor gaat gebruiken.
1. Steek de stroomkabel in de stekkerbus aan de achterkant van de
monitor (a).
2. Sluit de potentiaalvereffeningskabel (aardekabel) aan op het centrale
potentiaalvereffeningspunt (b).
3. Druk op de knop Aan/Uit (wordt bevestigd door een piepje).
4. Bevestig de dialoog Nieuwe patiënt door Ja of Nee te selecteren. De gegevens van de
patiënt worden ingevoerd en bewerkt in het menu Instellingen (volgende pagina).
5. Controleer de instellingen.
18
a
b
Parameterinstellingen
1. Selecteer de parameter door de
regelknop te draaien. Er
verschijnt een wit vakje rondom
de geselecteerde parameter.
2. Druk op de regelknop om de
instellingen voor de
geselecteerde parameter weer
te geven.
3. Selecteer en bevestig de
instellingen door de regelknop in te drukken.
Regelknop
Temperatuur 1
CO en T 2 (optie)
CO2-
monsterinput
(optie)
CO2-
monsteroutput
(optie)
ECG
NIBP
SpO
2
IBP 1 - IBP 4
(IBP 3 en IBP 4
optie)
19
Functieknoppen
Afdrukken
Alarm stil
Drukt drie curves en de
Dempt/hervat het alarmsignaal. De
parametermetingen af (de printer
duur van de stilte wordt gedefinieerd
is een optie).
in Instellingen > Administrator.
NIBP-meetinterval
NIBP-meting
Stelt het interval voor niet-
Start of stopt een NIBP-meting.
invasieve bloeddrukmeting in of zet
de intervalmeting uit.
Stand-by / Stopzetten /
Instellingen
Ontslaan
Geeft het menu Instellingen weer.
Onderbreekt de monitoring of zet
Het menu Instellingen bevat
deze stop
instellingen voor het onderdrukken
van het alarm en een overzicht van
het alarm, volume van de luidspreker
en HR/PR, patiëntinformatie en
patiëntmodus (volwassene, kind,
neonaat), en de instellingen van de
administrator. Menu-onderdelen
worden geselecteerd door aan de
regelknop te draaien en deze in te
drukken.
Trend
Home
Geeft trendgegevens weer en
Als u op deze knop drukt, gaat u
definieert trendintervallen.
terug naar het monitoringscherm. Als
er een dialoogscherm open staat,
wordt dit gesloten en de instellingen
worden opgeslagen.
Aan/Uit
Regelknop
Druk in om aan te zetten. Vier
De regelknop wordt gebruikt voor het
seconden ingedrukt houden om uit
navigeren, en voor het selecteren en
te zetten.
veranderen van waarden.
Tilkobling og oppstart
Du må ha lest og forstått avsnittet om sikkerhet i bruksanvisningen før du bruker monitoren.
1. Koble strømkabelen til på baksiden av monitoren (a).
2. Koble spenningsutjevningskabelen (jordet) til den sentrale
spenningsutjevningstappen (b).
3. Trykk på Av/På-knappen (bekreftes med et pip).
4. Bekreft dialogboksen Ny pasient ved å velge Ja eller Nei.
Pasientdataene, pasientmodus og andre innstillinger velges og
redigeres i menyen Innstillinger (se neste side).
5. Kontroller innstillingene:
20
a
b
Parameterinnstillinger
1. Velg parameteren ved å vri på
trimknappen. En hvit boks vises
rundt den valgte parameteren.
2. Trykk på trimknappen for å vise
innstillingene for den valgte
parameteren.
3. Velg og bekreft innstillingene
ved å trykke på trimknappen.
Trimknapp
Temperatur 1
Cardiac output og
T 2 (ekstrautstyr)
CO2-prøve, inndata
(ekstrautstyr)
CO2-prøve, utdata
(ekstrautstyr)
EKG
NIBP
SpO
2
IBP1 til IBP4 (IBP3
og IBP3 er
ekstrautstyr)
21
Funksjonsknapper
Skriv ut
Alarmdemper
Skriver ut tre pulsformer og
Demper/gjenopptar en lydalarm.
parametermålingene (skriveren
Varigheten av dempingen
er ekstrautstyr).
defineres i Innstillinger >
Administrator.
NIBP-måleintervall
NIBP-måling
Stiller inn intervallet for ikke-
Starter eller stopper en NIBP-
inngripende blodtrykksmåling
måling.
eller slår av intervallmålingen.
Standby / Avslutt / Utlad
Innstillinger
Avbryter eller avslutter
Viser menyen Innstillinger. I
overvåking.
menyen Innstillinger finner du
alarmstans og alarmoversikt,
høyttalervolum og HR/PR-volum,
pasientinformasjon og valg av
pasientmodus (voksen,
pediatrisk, neonatal), og
administratorinnstillinger.
Menyalternativene velger du ved
å vri og trykke på trimknappen.
Trend
Hjem
Viser trenddata og definerer
Trykk på denne knappen for å gå
trendintervaller.
tilbake til overvåkingsskjermen.
Åpne dialogskjermer lukkes, og
innstillingene lagres.
Av/På
Trimknapp
Trykk for å slå på. Trykk og hold i 4
Trimknappen brukes til navigering
sekunder for å slå av.
samt valg og endring av verdier.
Anslutning och uppstart
Innan övervakningsapparaten används måste säkerhetsavsnittet i handboken läsas och förstås.
1.
Anslut strömkabeln till ingången på baksidan av övervakningsapparaten (a).
2. Anslut potentialutjämningskabeln (jord) till den centrala
potentialutjämningskontakten (b).
3. Tryck på strömbrytaren (bekräftas med en ljudsignal).
4. Bekräfta dialogrutan Ny patient genom att välja Ja eller Nej. Du anger och
redigerar patientdata, patientläge samt andra inställningar i menyn
Inställningar (se nästa sida).
5. Kontrollera inställningarna:
22
a
b
Parameterinställningar
1. Välj parameter genom att vrida
på vridknappen. En vit ruta visas
runt den valda parametern.
2. Tryck på vridknappen för att visa
inställningen för den valda
parametern.
3. Välj och bekräfta inställningarna
genom att trycka på
vridknappen.
Vridknapp
Temperatur 1
Hjärtminutvolym
och T2 (tillval)
CO2
samplingsingång
(tillval)
CO2
samplingsutgång
(tillval)
EKG
NIBP
SpO
2
IBP 1 till IBP 4
(IBP3 och IBP 4
är tillval)
23
Funktionsknappar
Skriv ut
Tystar ljudlarm
Skriver ut tre kurvor och
Stänger av/sätter på larmsignal.
parametermätningar (skrivaren
Hur länge signalen stängs av
är ett tillval).
anges under Inställningar >
Administratör.
NIBP-mätintervall
NIBP-mätning
Anger intervallet för icke-invasivt
Startar eller stoppar en NIBP-
blodtryck blodtrycksmätning eller
mätning.
stänger av intervallmätningen.
Standby/Avbryta/Avsluta
Inställningar
Avbryter eller avslutar
Visar menyn Inställningar. I
övervakningen.
menyn Inställningar kan du göra
inställningar för
larmundertryckning och
larmöversikt, högtalare samt
volym för HF/PF,
patientinformation och val av
patientläge (vuxen, barn,
neonatal) samt
administratörsinställningar. Välj
menyalternativ genom att vrida
och trycka på vridknappen.
Trend
Startsida
Visar trenddata och definierar
Tryck på den här knappen för att
trendintervall.
återgå till övervakningsskärmen.
Alla öppna dialogskärmbilder
stängs och inställningar sparas.
Strömbrytare
Vridknapp
Tryck för att sätta på apparaten.
Vridknappen används för
Håll nedtryckt i 4 sekunder för att
navigering, val och ändring av
stänga av.
värde.
连接和开启电源
使用监护仪之前，请务必阅读并理解使用说明中 “ 安全 ” 一节的内容。
1. 将电源线缆与监护仪后部的输入接口相连 (a)。
2. 将电位均衡 （大地）线缆与中央电位均衡栓相连 (b)。
3. 按开／关按钮 （通过蜂鸣器确认）。
4. 选择是或否，确认新患者对话框。在设置菜单中可选择并编
辑患者数据、患者模式和其他设置 （请参阅下页）。
5. 检查设置：
24
a
b
参数设置
1. 通过旋转微调旋钮来选择参
数。所选参数周围将显示一
个白框。
2. 按下微调旋钮，显示所选参
数的设置。
3. 按下微调旋钮，选择并确认
设置。
微调旋钮
温度 T1
心排血量和 T2
（选项）
CO
采样输入
2
（选项）
CO
采样输出
2
（选项）
ECG
NIBP
SpO
2
IBP 1 至 IBP 4
（IBP 3 和 IBP 4
选项）
25
功能按钮
打印
警报静音
打印三个波形和参数测量
将声音警报静音 / 恢复声音
值 （打印机是选件）。
警报。静音的时间长度在
设置 > 管理员中定义。
NIBP 测量间隔
NIBP 测量
设置无创性血压测量间隔
开始或停止 NIBP 测量。
或关闭间隔测量。
待机 / 终止 / 放电
设置
中断或终止监测。
显示设置菜单。设置菜单
包括警报挂起和警报概览、
扬声器和 HR/PR 音量、患
者信息和患者模式选择
（成人、儿童、新生儿），
以及管理员设置。您可以
通过选择并按下微调旋钮
来选择菜单项。
趋势
主页
显示趋势数据并定义趋势
按此按钮可返回至监测屏
间隔时间。
幕。所有打开的对话屏幕
都将被关闭，设置将被保
存。
开/关
微调旋钮
按下，即可打开。按住 4 秒
微调旋钮用于导航、数值
钟，即可关闭。
选择和数值修改。
