OKI ColorPainter E-64s: инструкция

日本語

クイックリファレンスガイド

ENGLISH

Quick Reference Guide

FRANÇAIS

Guide de référence rapide

ITALIANO

Guida di riferimento rapido

DEUTSCH

Schnellreferenz

ESPAÑOL

Guía de consulta rápida

PORTUGUÊS

Manual de Consulta Rápida

РУССКИЙ

Краткое справочное руководство

U10000183102

Solvent Ink Color Inkjet Printer

IP-5630/5530

目次

IP-5630/5530

クイックリファレンスガイド

日本語

装置外観・各部の名称と働き..................2

◆ 本機前面（排紙側）............................................2

◆ 本機背面（給紙側） ............................................3

◆ 本機内部 ............................................................4

◆ ヒーター .............................................................4

◆ 操作パネル ........................................................5

メディアのセットと取り外し.....................6

◆ 給紙装置へのメディアのセット ........................6

◆ 巻き取り装置へのメディアのセット ..................8

◆ 給紙装置からのメディア取り外し ..................10

調整をする.........................................11

◆ 送り調整をする ...............................................11

◆ 往復調整をする ...............................................12

メンテナンスをする..............................13

◆ ノズルプリント ................................................13

◆ 廃インクボトルのチェックと交換 ...................14

◆ ワイパークリーニング液のチェックと交換 .....15

◆ ワイパーブレードの汚れチェック....................16

◆ ワイパーブレードの交換 .................................17

◆ キャップクリーニング

（キャッピングユニットの清掃、クリーニング） ..19

◆ その他のメンテナンス .................................... 21

◆ その日使い終わったら ................................... 23

◆ インクカートリッジの交換 ............................. 24

U10000183101

September 2016

U10000183102

January 2017

Copyright© 2017 株式会社 OKI データ・インフォテック

無断転載を禁じます。

本書の内容は、断りなく変更することがあります。

Copyright© 2017 OKI Data Infotech Corporation.

All rights reserved.

The contents of this manual may be changed without prior notice.

1

装置外観・各部の名称と働き

◆  本機前面（排紙側）

2

■.廃インクボトル

■.加圧ローラーアップダウンレバー

メディアを固定または解除するレバーです。

■.巻き取り方向スイッチ

メディアを巻き取る方向を設定します。

■.巻き取り装置

印刷したメディアを巻き取ります。

■.アフターペーパーガイド

インクを乾燥させるアフターヒーターが内蔵されています。

■.メディアカッタブレード（オプション）

メディアをカットします。

■.メディアクリップ

　（オプション）

メディアをカットした後、メディア

が落下しないように止めます。

■.カッターユニット（オプション）

■.メンテナンスエリアカバー

プリントヘッドのメンテナンスを行

う際に開けます。

■.フロントカバー

印刷するときは必ず閉じて

おきます。

■.キャッピングユニットカバー

キャッピングユニットの清掃やワイ

パーブレードの交換をする時などに

開けます。

■.操作パネル

プリンターの状態を表示するランプや

LCD、各種機能を設定するキーが割り

付けられています。

内巻き

巻き取りオフ

外巻き

外巻き

◆  本機背面（給紙側）

3

■.加圧ローラーアップダウンレバー

メディアを固定または解除するレバーです。

プリンター前面の加圧ローラーアップダウン

レバーと同期して動きます。

■.エキゾーストアタッチメント（オプション）取付位置

■.電源インレット

電源コードを接続します。

■.メディアホルダー

ロールメディアの両端に取り

付けます。

■.キャスター

プリンターを移動するときはロックを OFF に

し、固定するときはロックを ON にします。

■.USB ポート

USB メモリを接続します。

■.USB コネクタ

コンピューターと接続します。

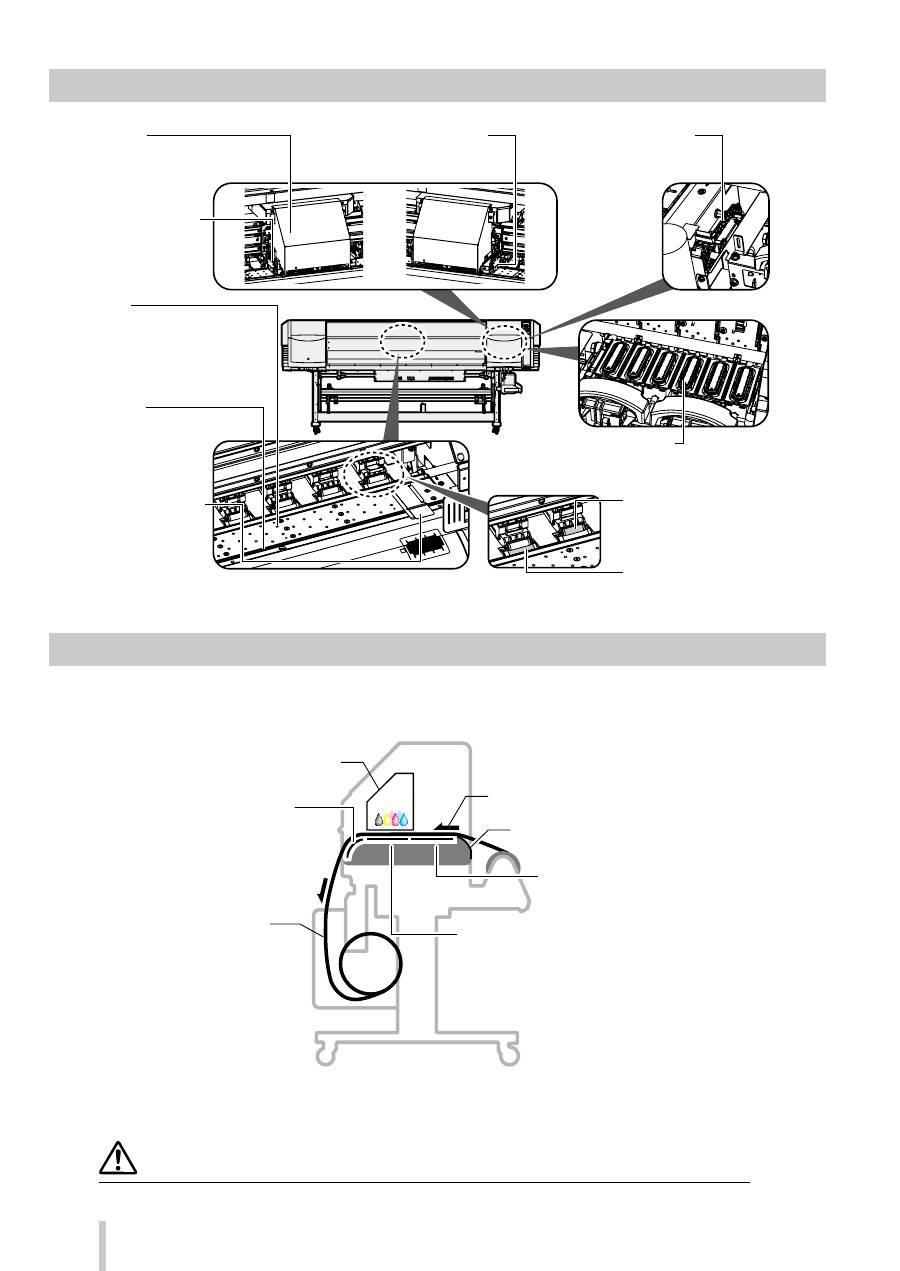

◆  本機内部

◆  ヒーター

本機には、印刷メディアへのインクの定着・画質の安定化のために３つのヒーターを搭載しています。

プリヒーター

メディアに予熱を与えます。

プリントヒーター

メディアにインクを浸透させ、イ

ンクを定着させます。

アフターヒーター

インクを乾燥し、画質を

安定させます。

メディア搬送方向

メディア

プリント

ヘッド

キャリッジ

リアペーパガイド

＊ 3 つのヒーターは各々独立にコントロールされます。

　ヒーター温度は操作パネル、ソフト RIP および CP_Manager からコントロールできます。

警告

◆

◆

各ヒーター面は熱くなりますので、決して触らないでください。火傷をするおそれがあります。

■ キャリッジ

プリントヘッドが格納されて

いるユニットで、印刷時メディ

アを走査して印刷します。

■ イオナイザー

（オプション）

メディアの静電気を中和し、

インクミストによる印刷汚れ

を軽減します。

■ 自動印刷調整用センサー

自動印刷調整に使用する光学セン

サーです。

■ メディアエッジガード

メディア両端（エッジ）のカー

ルやケバからプリントヘッドを

保護します。

■ カッター溝

この溝にカッターナイフの刃

を挿入してメディアを切ると

刃がガイドされてまっすぐに

切ることができます。

■ 加圧ローラー

加圧ローラーアップダウンレバーを

下げるとメディアを挟み込みます。

■ グリットローラー

メディアを送り出したり、戻したり

するローラーです。

■ プラテン

メディアの通り道です。メディアが浮

かないようにする吸着ファンとインク

を定着させるプリントヒーターが内蔵

されています。

■ ワイピングユニット

プリントヘッドのノズル面の

異物を取り除きます。

■ キャッピングユニット

プリントヘッドのノズルが乾く

のを防ぎます。

4

◆  操作パネル

本機の操作パネルには、キー，LED，LCD が下図のようにレイアウトされています。なお、エラー時や無効キー

入力時には、ブザーで通知する機能もついています。

また、一定時間装置を使用しない場合、ウェイティングモードに遷移します。

キー

CANCEL

入力したパラメーターをキャンセル、メニュー階層を戻る

ときに使用します。

ONLINE

プリンターのオンライン / オフラインの切り替え、プリン

トポーズ／プリント再開するときに使用します。

HEATER

ヒーターコントロールメニューに入るときに使用します。

MENU

プリンターの各種情報表示、各種設定変更するときに使

用します。

ADJUST

調整メニューに入るときに使用します。

MAINTENANCE

メンテナンスメニューに入るときに使用します。

NOZZLE PRINT

ノズルプリントを印刷するときに使用します。

PH.RECOVERY

クリーニングメニューに入るときに使用します。

LED

.

エラー LED（橙）

エラーの有／無を表示します。

・点灯：  エラーあり

・点滅：  ワーニングあり

・消灯：  正常（エラーなし）

.

メディアヒーター LED

（緑）

メディアヒーターの状態を表示します。

・点灯：  メディアヒーター設定温度に到達

・点滅：  メディアヒーター昇温中

・消灯：  メディアヒーター OFF

.

インク LED（緑）

インクの有／無を表示します。

・点灯：  すべてのインクあり

・点滅：  インクの残量が少ない

・消灯：  インクなし

.

オンライン LED（緑）

プリンターのオンライン / オフライン／データ

受信／プリントポーズ状態を表示します。

・点灯：  オンライン

・点滅（ゆっくり）：プリントポーズ

・点滅（はやい）：データ受信

・消灯：  オフライン

電源 LED（緑）

プリンターの電源状態を表示します。

・点灯：プリンター電源オン

（ウェイティングモードの状態でも本 LED は

点灯のままです。）

・消灯：プリンター電源オフ

5

電源スイッチ

プリンターの電源をオン / オフする

電源スイッチとして使用します。

手動でウェイティングモードに遷移さ

せる場合やウェイティングモードを

解除する場合に使用します。

キー

プリンターのメニュー操作などに使

用します。

下表を参照してください。

,

,

,

キー

メニューグループの選択、メ

ニューの切り換え（選択、数

値のアップ／ダウン）などに

使用します。

キー

メニューの確定，パラメータの確定

に使用します。

LCD

プリンターの状態やメニュー画面な

どを表示します。（20 文字 2 行）

ウェイティングモード

（ウェイティングモードの状態）

LCD：表示および、バックライト OFF

オンライン LED：ゆっくり点滅

オンライン LED 以外：消灯

（ウェイティングモードの解除）

いずれかのキーを操作した場合。

印刷データを受信した場合。

ブザー

エラー発生時、無効キー入力の警告、

および日常メンテナンスなどプリン

トヘッドがキャップされていない状

態の警告時に鳴動します。

LED

点灯、点滅、消灯によって本機の状

態を表示します。

下表を参照してください。

メディアのセットと取り外し

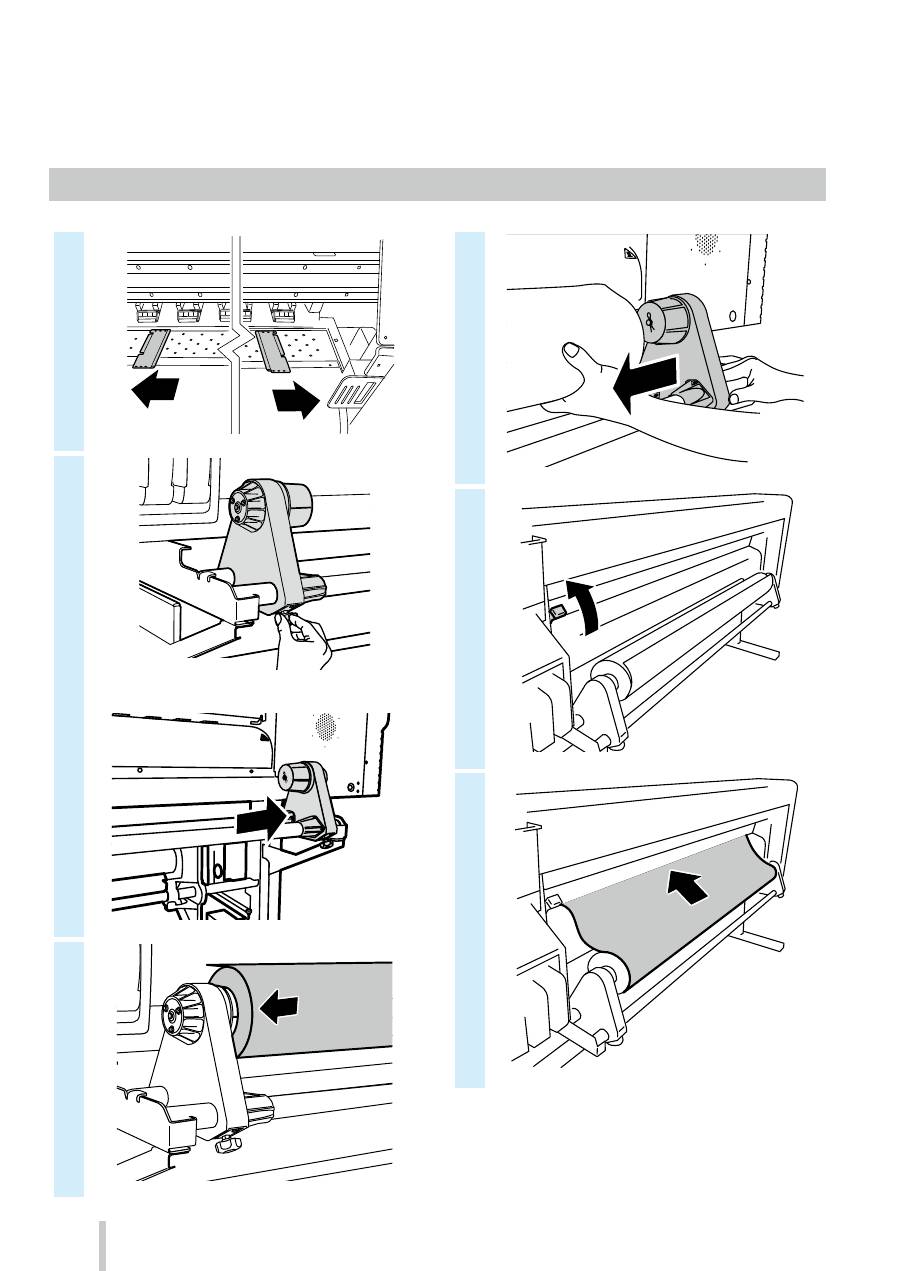

◆  給紙装置へのメディアのセット

1

2

3

4

5

6

6

7

8

9

10

11

12

POWER

HEATER

MENU

CANCEL

SET

ORIGIN

ONLINE

ADJUST

MAINTENANCE

NOZZLE PRINT

PH.RECOVERY

7

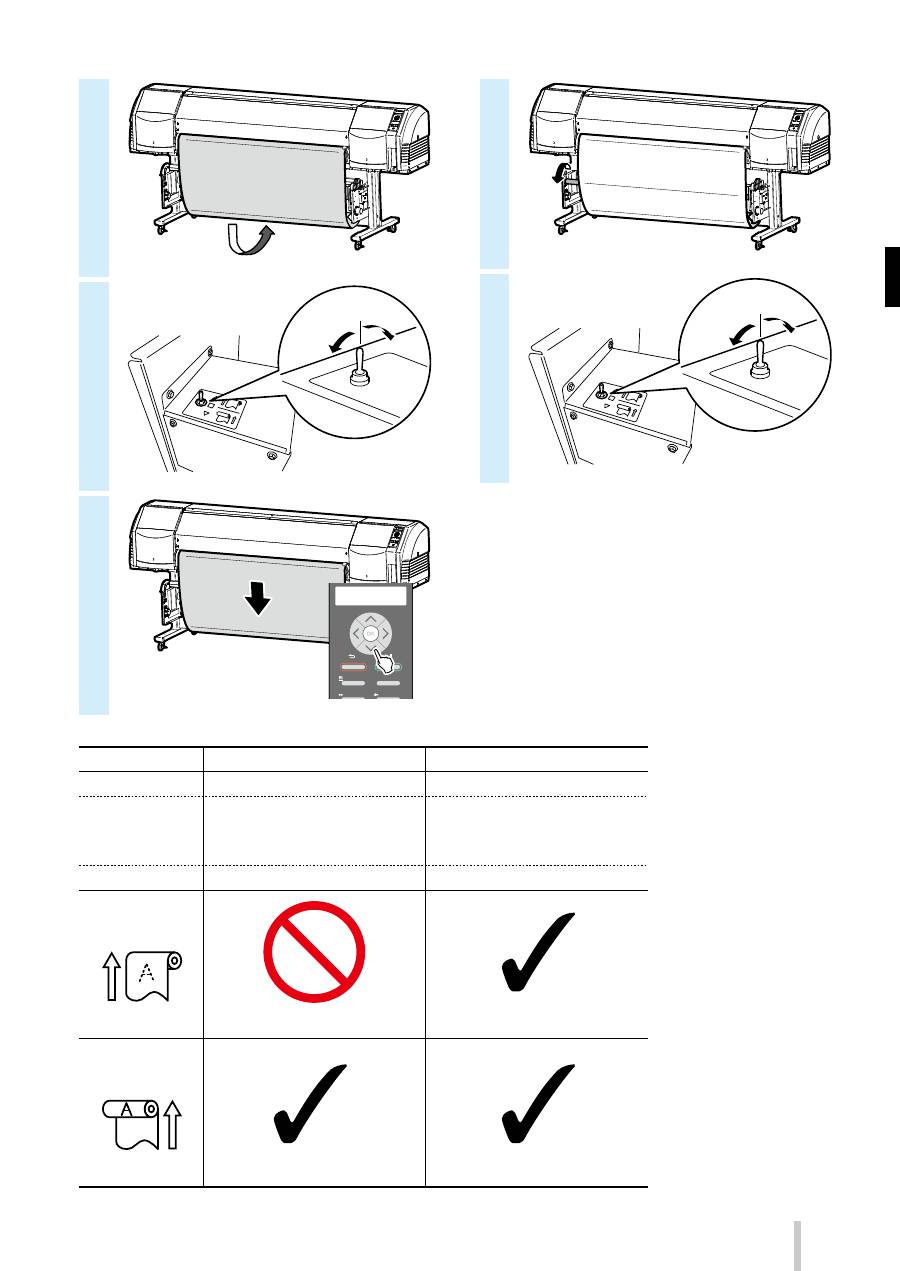

◆  巻き取り装置へのメディアのセット

1

OFF

2

3

4

5

6

7

8

ON

POWER

HEATER

MENU

CANCEL

SET

ORIGIN

ONLINE

ADJUST

MAINTENANCE

NOZZLE PRINT

PH.RECOVERY

8

9

10

OFF

11

POWER

HEATER

MENU

CANCEL

SET

ORIGIN

ONLINE

ADJUST

MAINTENANCE

NOZZLE PRINT

PH.RECOVERY

12

13

ON

たるみ巻き

巻き取り方式

テンション巻き

キョウ（推奨）

吸着ファン

キョウ（推奨）

ツウジョウ

ヒキハガシ　ジャク

ヒキハガシ　キョウ

シワケイゲン

メディア送り

モード

ツウジョウ

シワケイゲン

（塩ビ、コート紙）

（対象メディア）

（ターポリン）

使用できません

使用できます

使用できます

使用できます

内巻き

外巻き

9

◆  給紙装置からのメディア取り外し

1

加圧ローラーアップダウンレバー

2

3

4

10

調整をする

◆  送り調整をする

1

2

フ°リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ　

..

3

ＡＤＪＵＳＴ

↕オクリチョウセイ

◎

..

、

、

4

.

> オクリチョウセイ

↕シ゛ト゛ウチョウセイ

◎

..

5

>> シ゛ト゛ウチョウセイ

　インサツシ゛ッコウ　ＯＫ？

..

6

さらに細かい調整を行う場合は、「マニュアル調整」

を行ってください。

「マニュアル調整」の方法は、取扱説明書を参照し

てください。

11

◆  往復調整をする

1

2

フ°リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ　

..

3

ＡＤＪＵＳＴ

↕オウフクチョウセイ

◎

..

、

、

4

.

> オウフクチョウセイ

↕シ゛ト゛ウチョウセイ

◎

..

、

、

5

.

>> シ゛ト゛ウチョウセイ

↕キャリッシ゛ソクト゛　ヒョウシ゛ュン  ◎

..

、

、

6

>> シ゛ト゛ウチョウセイ

　インサツシ゛ッコウ　ＯＫ？

..

7

さらに細かい調整を行う場合は、「マニュアル調整」

を行ってください。

「マニュアル調整」の方法は、取扱説明書を参照し

てください。

12

メンテナンスをする

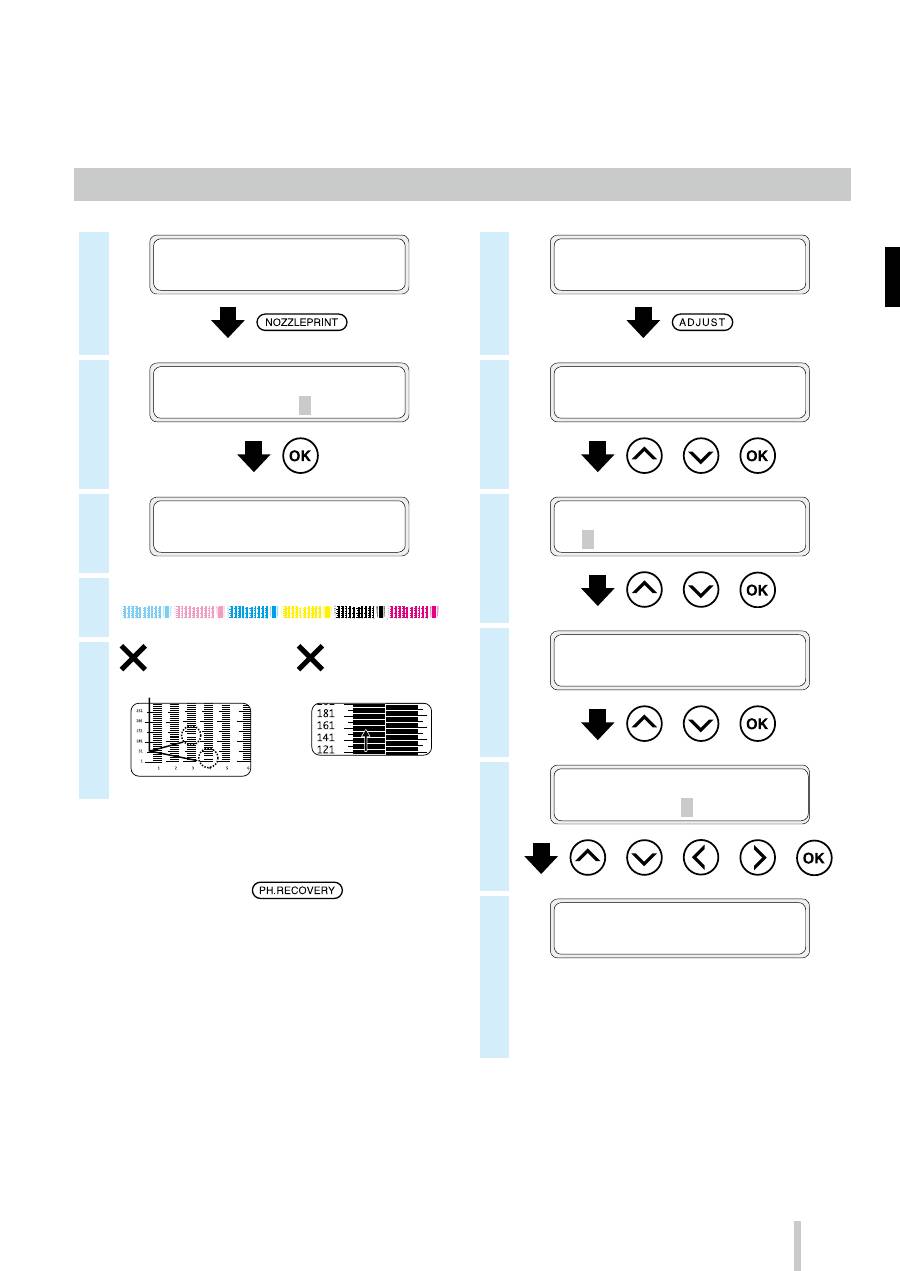

◆  ノズルプリント

1

フ°リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ　

..

2

ＮＯＺＺＬＥ　ＰＲＩＮＴ

↕インサツシ゛ッコウＯＫ？

◎

..

3

ＮＯＺＺＬＥ　ＰＲＩＮＴ

　シ゛ッコウチュウ

4

ノズルプリントの印刷サンプル

5

インク吐出方向の曲がり

が発生している

NG

線の抜けが発生している

NG

24番ノズルと133番ノズルが抜けている例

159番ノズルにインク吐出方向の曲がりがある例

159番ノズルで印刷した線（←の線）

が161番ノズル側に寄っている。

※ ノズルプリントで線の抜けや線の曲がりがある場

合には、「通常クリーニング」を実施して、再度 1

の手順から繰り返してください。

  通常クリーニングは、

 キーを押すこ

とで実施できます。

  それでも線の抜けや線の曲がりが直らない場合

は、6 以降の手順でそのノズル番号に対して「ノ

ズルマップ」を設定してください。

※ 「ノズルマップ」の設定には、「マニュアル設定」

と「自動設定」があります。

  （自動設定の詳細は、取扱説明書を参照してくだ

さい。）

6

フ゜リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ

..

7

ＡＤＪＵＳＴ

↕ノス゛ルマッフ゜セッテイ

◎

..

、

、

8

＞ノス゛ルマッフ゜セッテイ

↕Ｌｃ

◎

..

、

、

9

＞＞ノス゛ルマッフ゜セッテイ　Ｌｃ

↕＃１：＊＊＊／カヘン

◎

..

、

、

10

＞＞＞Ｌｃ：＃１

↕＊＊＊／カヘン→１３３／カヘン

◎

..

、

、

、

、

11

＞＞＞Ｌｃ：＃１

↕１３３／カヘン→１３３／カヘン

※ 線の抜け、線の曲がりが複数ある場合はこ

の手順を繰り返しすべてのノズル番号を設

定してください。

13

◆  廃インクボトルのチェックと交換

1

OK

NG

2

3

4

5

6

ハイインクカウンターリセット

↕ＹＥＳ

◎

..

、

、

※ 毎日のチェックのほか、プリンターの交換

メッセージが表示されたときにも廃インク

ボトルを交換してください。

14

◆  ワイパークリーニング液のチェックと交換

1

OK

NG

終了

2以降の手順を実施

2

フ°リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ　

..

3

ＭＡＩＮＴＥＮＡＮＣＥ

↕ワイハ゜ーメンテナンス

◎

..

、

、

4

ワイハ゜ーメンテナンス

↕ワイハ゜ークリーニンク゛エキコウカン ◎

..

、

、

5

> ワイハ゜ークリーニンク゛エキコウカン

　ＯＫ？

◎

..

6

カハ゛ーヲアケテワイハ゜ークリーニンク゛

エキヲコウカンシテクタ゛サイ

7

①

②

8

※手袋を着用して作業を行ってください。

9

プリンターセット用キャップ

新しいワイパークリーニング液

IP6-251 ワイパークリーニング液セット A

※ IP5-280  日常メンテナンスキット A  にも

含まれます。

10

11

ワイハ゜ークリーニンク゛エキヲ

コウカンコ゛カハ゛ーヲシメテクタ゛サイ

12

①

②

13

コウカン　シマシタカ？

↕ＹＥＳ

◎

..

、

、

※ 毎日のチェックのほか、プリンターの交換

メッセージが表示されたときにもワイパー

クリーニング液を交換してください。

15

◆  ワイパーブレードの汚れチェック

1

フ゜リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ

.................

..

2

ＭＡＩＮＴＥＮＡＮＣＥ

↕キャッフ゜クリーニンク゛

◎

.................

..

3

ＭＡＩＮＴＥＮＡＮＣＥ

↕ワイハ゜ーメンテナンス

◎

.................

..

4

> ワイハ゜ーメンテナンス

↕ワイハ゜ーフ゛レート゛カクニン

◎

.................

..

、

、

5

>> ワイハ゜ーフ゛レート゛カクニン

　ＯＫ？

◎

..............

..

6

ワイハ゜ーイト゛ウチュウ

シハ゛ラクオマチクタ゛サイ

.................

..移動完了

7

カハ゛ーヲアケテワイハ゜ーフ゛レート゛ヲ

カクニン　シテクタ゛サイ

.................

..

8

OK

NG

9

ワイハ゜ーフ゛レート゛ヲカクニンコ゛

カハ゛ーヲ　シメテクタ゛サイ

.................

ワイハ゜ーイト゛ウチュウ

シハ゛ラクオマチクタ゛サイ

.................

..移動完了

> ワイハ゜ーメンテナンス

↕ワイハ゜ーフ゛レート゛カクニン

◎

16

◆  ワイパーブレードの交換

1

OK

NG

終了

2以降の手順を実施

2

フ°リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ　

..

3

ＭＡＩＮＴＥＮＡＮＣＥ

↕ワイハ゜ーメンテナンス

◎

..

、

、

4

> ワイハ゜ーメンテナンス

↕ワイハ゜ーフ゛レート゛コウカン

◎

..

、

、

5

>> ワイハ゜ーフ゛レート゛コウカン

　ＯＫ？

◎

..

6

キャリッシ゛イト゛ウチュウ

シハ゛ラクオマチクタ゛サイ

..移動完了

7

カハ゛ーヲアケテスホ゜ンシ゛フ゛レート゛ヲ

コウカンシテクタ゛サイ

8

①

②

9

10

17

11

①

②

① スポンジ

② ゴム

③ ゴム

ツメ

ツメが中心にあること

左右ともここに当たっていること

左右の隙間が均等であること

平行になっていること

IP5-281 ワイパーブレード

※ 取りつける順番を間違えないでください。

※ IP5-280  日常メンテナンスキット A  にも

含まれます。

12

スホ゜ンシ゛フ゛レート゛ヲコウカンコ゛

カハ゛ーヲ　シメテクタ゛サイ

13

①

②

ワイハ゜ーイト゛ウチュウ

シハ゛ラク　オマチクタ゛サイ

.................

..移動完了

14

カハ゛ーヲアケテコ゛ムフ゛レート゛

ヲ　コウカンシ　テクタ゛サイ

.................

..

15

コ゛ムフ゛レート゛ヲコウカンコ゛

カハ゛ーヲ　シメテクタ゛サイ

16

①

②

キャリッシ゛イト゛ウチュウ

シハ゛ラクオマチクタ゛サイ

.................

..移動完了

17

コウカン　シマシタカ？

↕ＹＥＳ

◎

..

、

、

※ 毎日のチェックのほか、プリンターの交換

メッセージが表示されたときにもワイパー

ブレードを交換してください。

18

◆  キャップクリーニング（キャッピングユニットの清掃、クリーニング）

1

フ°リントテ゛キマス

０１：ＰＡＰＥＲ／１６２６ｍｍ　

..

2

ＭＡＩＮＴＥＮＡＮＣＥ

↕キャッフ°クリーニンク゛

◎

..

3

＞キャッフ°クリーニンク゛

　ＯＫ？

◎

..

4

IP7-264 クリーニング棒（大）

※ IP5-280  日常メンテナンスキット A  にも

含まれます。

5

マエショリチュウ

シハ゛ラクオマチクタ゛サイ

１：００

..移動完了

6

.

カハ゛ーヲアケテ　キャッフ゜セイソウ

ワイフ゜カクニンヲ　シテクタ゛サイ

.

7

OK

NG

ワイパーブレードに汚れやきずが見られた場

合は、

「キャッフ°クリーニンク゛」終了後に、

「ワ

イパーブレードコウカン」を実施して、ワイパー

ブレードを交換してください。

8

IP5-279 キャップクリーニング液 A

※ IP5-280  日常メンテナンスキット A  にも

含まれます。

※ 一度キャップを清掃したクリーニング棒

（大）をキャップクリーニング液ボトルの中

に入れないでください。キャップクリーニ

ング液が汚れてしまいます。

※ 1 本のクリーニング棒

（大）をキャップクリー

ニング液に 1 回浸ければ、すべてのキャッ

ピングユニットを清掃することができます。

19
