ADVERTENCIAS - COMPONENTES
ADVERTENCIAS
Este aparato ha sido proyectado para usarlo como campana ASPIRANTE (evacuación del aire hacia el
exterior) o FILTRANTE (reactivación del aire en el interior).
- La distancia mínima entre el plano de cocción y la parte inferior de la campana debe ser de
650mm por lo menos.
- Observar las siguientes instrucciones referentes al funcionamiento de la campana cuando el aire
es encauzado hacia el exterior. (uso aspirante)
- Debe preverse una ventilación adecuada del local cuando la campana o los aparatos alimentados
con energía diferente de la energía eléctrica se usan simultáneamente; la presión negativa de la
-5
habitación no debe superar 4 Pa (4x10
bar).
- El aire recolectado no debe encauzarse hacia un conducto usado para la descarga de los humos de
aparatos alimentados con energía diferente de la energía eléctrica.
- Respetar las prescripciones de las Autoridades competentes relativas a la descarga del aire que
hay que evacuar.
- Evitar la presencia de llamas libres en el espacio debajo de la campana.
- La campana ha sido construida con aislamiento de Clase II por lo tanto no necesita conexiones de
tierra.
- Antes de efectuar todas las operaciones de mantenimiento desconectar el aparato de la alimenta-
ción eléctrica.
- Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas,
sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la mate-
ria, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguri-
dad.
- Controlar que los niños no jueguen con el aparato.
El símbolo
en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios
normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos
para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles con-
secuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de
forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto
con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el produc-
to.
CONEXIÓN DEL CABLE DE ALIMENTACIÓN A LA RED
Antes de la instalación verificar que la tensión de la red indicada en la placa específica aplicada en el inter-
ior del aparato, corresponda a la tensión de su habitación. En el caso que la Campana no esté provista de
enchufe, montar en el cable de alimentación un enchufe normalizado para la carga indicada en la placa de
características; en el caso de conexión eléctrica directa a la red es necesario interponer entre el aparato y la
red un interruptor omnipolar con apertura mínima entre los contactos de 3mm, adecuado a la carga y con-
forme a las normas vigentes.

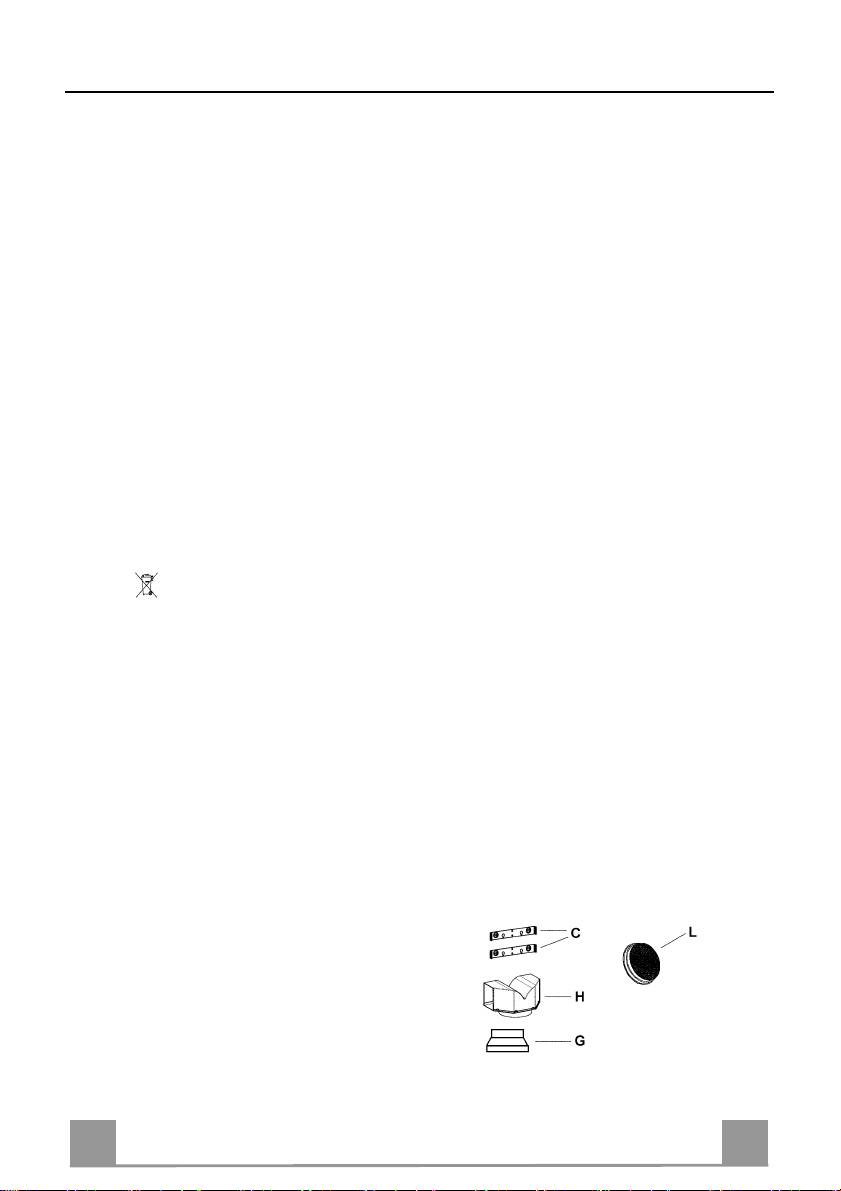

COMPONENTES
- 2 bridas C
- 1 reducción Ø150-120mm G
- 1 collarin filtrante H (opcional)
- 2 filtros de carbón activo L (opcional)

ES
2
1
21

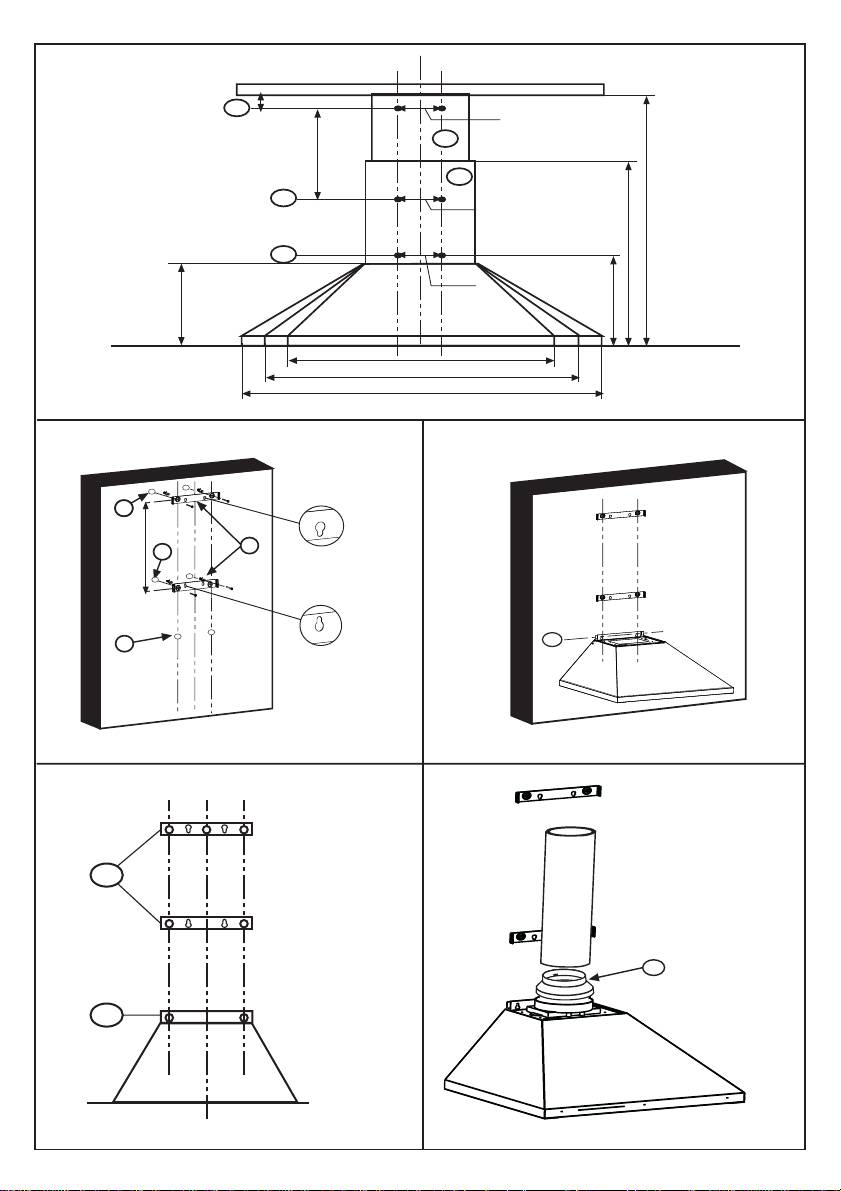

INSTALACIÓN
La campana debe montarse al centro del plano de cocción. La distancia mínima entre el plano
de cocción y la superficie inferior de la campana debe ser de 650mm.
Para el montaje de la campana proceder de la manera siguiente:
1) Hacer n°6 orificios (X1-X2-J) Ø 8mm respetando las cotas indicadas en la fig. 1.
2) Para los diferentes montajes usar los tornillos y los tornillos de expansión suministrados en
dotación.
3) Bloquear los bridas C (fig. 2) a la pared en los orificios X.
5) Fijar la campana a la pared en los orificios externos J1 e J2 (fig. 3).
6) Fijar la brida de empalme E con los correspondientes tornillos autorroscantes Ø 2,9mm en
la boca de salida del aire del motor en los orificios Z predispuestos (fig. 4).
7) Montaje ASPIRANTE o FILTRANTE:
ASPIRANTE
Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un
tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.
• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida
del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
FILTRANTE (OPCIÓN)
- Introducir el collarin filtrante H (fig. 6).
- Montar los filtros de carbón activo L (fig. 7) y bloquearlos girando en sentido horario
(aproximadamente 10°) hasta que se acciona el tope de parada. Para desmontar efectuar las
operaciones en orden inverso.
8) Fijar la chimenea superior A (fig. 8) en los bridas C (fig. 2/fig. 8) usando n°4 tornillos au-
torroscantes Ø2,9mm suministrados en dotación. La distancia entre los orificios de fijación
X1 y X2, queda determinada por la altura de la chimenea superior H.
9) Aplicar frontalmente la chimenea inferior B (fig. 9) ensanchando ligeramente las dos par-
tes laterales y luego insertarla en la campana (fig. 9).

ES
2
2
22
USO - MANTENIMIENTO
USO
Les recomendamos hacer funcionar el aparato un poco antes de proceder a la cocción de cual-
quier alimento y dejarlo funcionar hasta 15 minutos después de la cocción, en todo caso hasta
que haya desaparecido todo el olor.
1) Tablero de mandos con interruptores (Fig.11)
- Un interruptor que manda el encendido de la instalación de iluminación.
- Un interruptor para conmutar las tres velocidades de ejercicio.
- Una luz indicadora general que señala que el motor está en función.
MANTENIMIENTO
NOTA. Antes de cualquier intervención de mantenimiento, reparación y eventual sustitución
de las lámparas, desconectar el aparato de la red eléctrica.
1. Iluminación (Fig.10)
Lámparas incandescentes de 40 W
• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.
2. Filtros
Con intervalos más o menos frecuentes, según el uso de la campana, en todo caso una vez
cada 2 meses, los filtros metálicos deben desmontarse y lavarse con agua caliente jabono-
sa, o ser directamente lavados en lavavajillas y deben montarse nuevamente cuando están
secos (los filtros de carbón activo no deben lavarse en absoluto y deben ser sustituidos ca-
da 2 meses).
3. Limpieza
Para la limpieza externa de la campana usar un paño húmedo con alcohol o con productos
adecuados que se encuentran en el comercio. Evite usar elementos abrasivos.
IMPORTANTE: El empleo de llamas libres es dañoso para los filtros, por lo tanto se aconseja
no dejar encendido un quemador de gas sin olla. Es obligatorio limpiar la campana y los fil-
tros, además de sustituirlos periódicamente según nuestras instrucciones para evitar peligros de
incendio.
ATENCIÓN: La casa productora no responde por eventuales daños causados por la falta de
mantenimiento del filtro anti-grasa (lavado cada dos meses), sustitución del filtro carbón y por
no respetar las instrucciones de montaje y conexión eléctrica antes descritas.

PT
2
3
23
ADVERTÊNCIAS - COMPONENTES
ADVERTÊNCIAS
Este aparelho tem sido desenhado para ser utilizado como campana ASPIRANTE (evacuação
do ar para o exterior) ou FILTRANTE (reactivação do ar no interior).
- A distância mínima entre o plano de cozedura e a parte inferior da campana deve ser de 650 mm
pelo menos.
- Observar as seguintes instruções referentes ao funcionamento da campana quando o ar é evacua-
do para o exterior (uso aspirante).
- Deve se prever uma ventilação adequada do local enquanto a campana ou os aparelhos alimenta-
dos com energia diferente da energia eléctrica estão a ser utilizados simultaneamente; a pressão
-5
negativa da habitação não deve superar 4 Pa (4x10
bar).
- O ar evacuado não deve despejar-se por um conduto utilizado para a descarga de fumos de apare-
lhos alimentados com energia diferente da energia eléctrica.
- Respeitar as prescrições das autoridades competentes relativas à descarga do ar evacuado.
- Evitar a presença de chamas livres no espaço debaixo da campana.
- A campana tem sido construída com isolamento de Classe II por tanto não necessita ligação de
terra.
- Antes de efectuar todas as operações de manutenção desligar o aparelho de alimentação eléctrica.
- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, senso-
rial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou ins-
truídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
- As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.
O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico.
Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e elec-
trónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negati-
vas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamen-
to incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte
os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento
onde adquiriu o produto.
LIGAÇÃO DO CABO DE ALIMENTAÇÃO À REDE ELÉCTRICA
Antes da instalação, verifique se a tensão de rede indicada na placa de características aplicada no interior
do aparelho corresponde à tensão de sua casa. No caso do exaustor ser desprovido de ficha, monte no cabo
de alimentação uma ficha própria para a tensão indicada na placa de características que cumpra os regula-
mentos de lei. No caso da ligação eléctrica ser feita directamente à rede, è necessário colocar, entre o apa-
relho e a rede, um interruptor omnipolar com 3mm de abertura mínima entre os contactos que tenha capa-
cidade para a carga que deverá aguentar e que cumpra as normas em vigor.

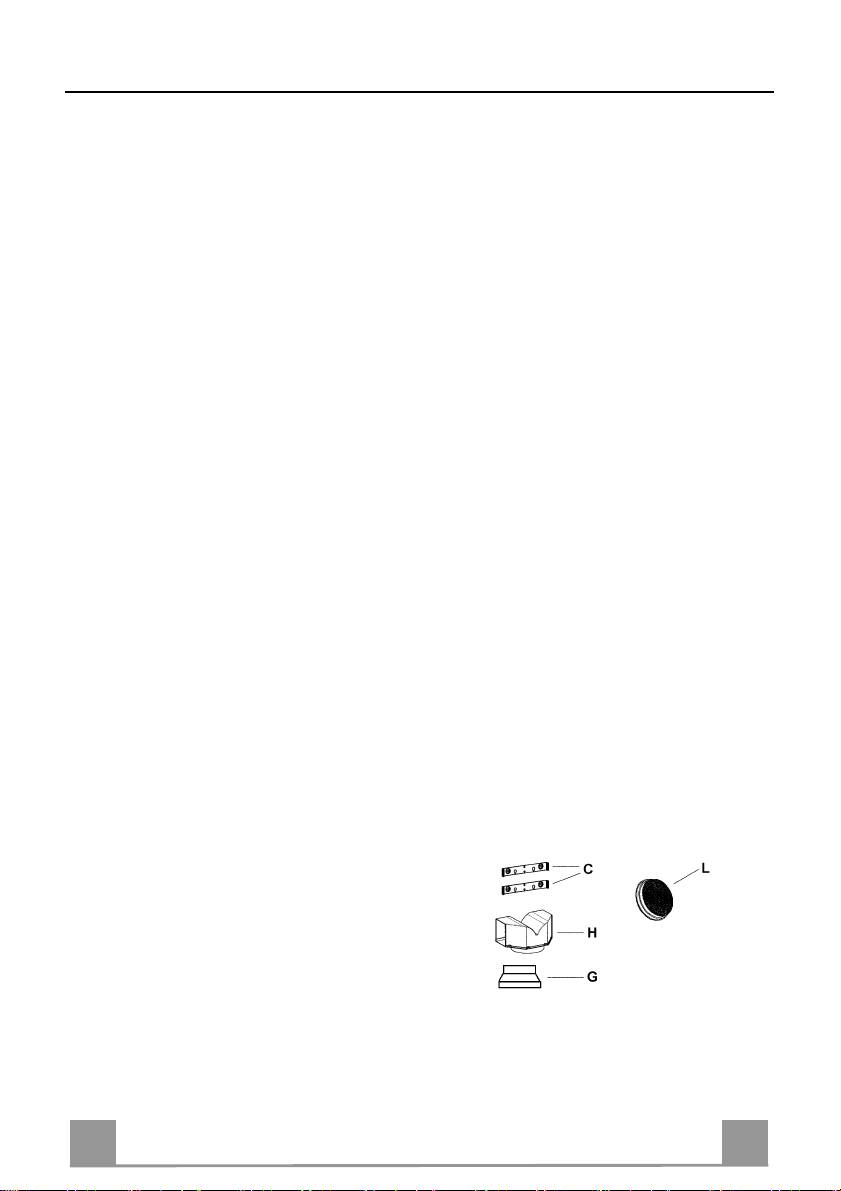

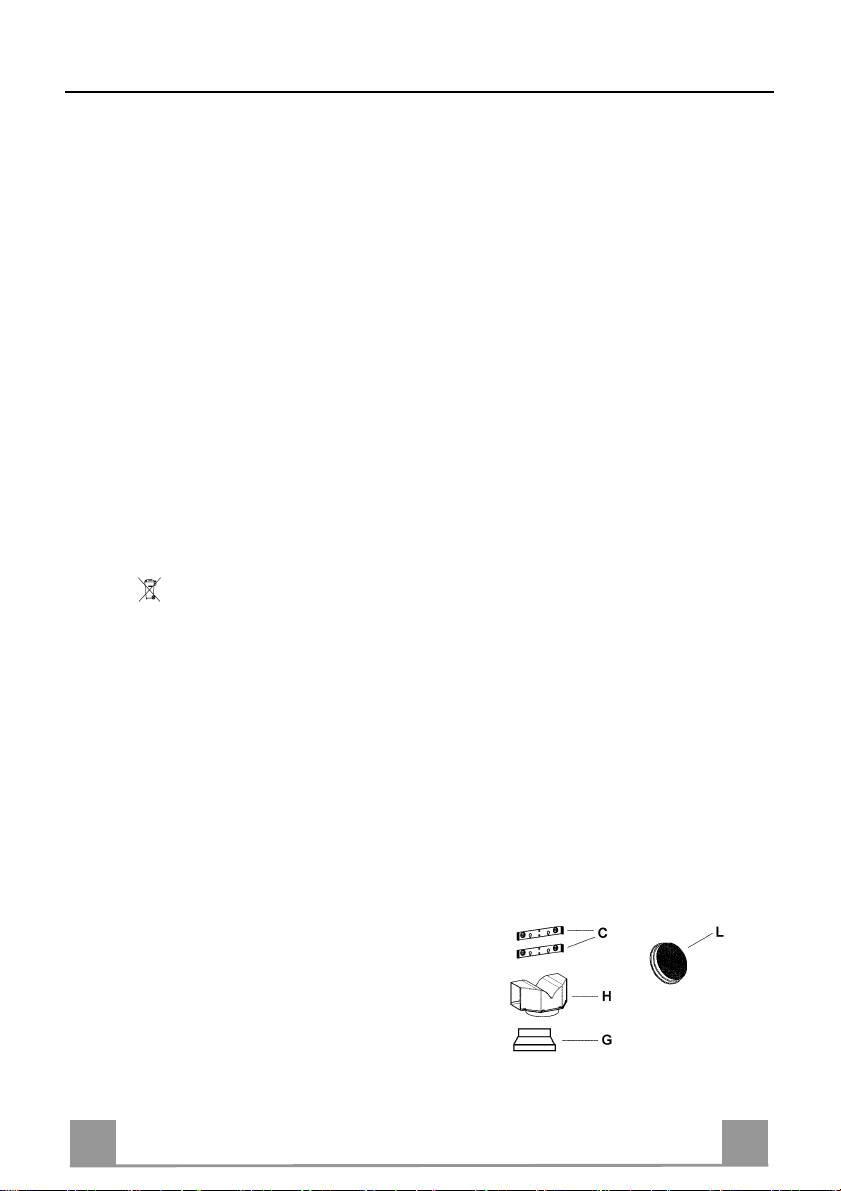

COMPONENTES
- 2 chapas C
- 1 redutor Ø150-120 mm G
- 1 Conexão da saída de ar H (Opcional)
- 2 filtros de carvão activado L (Opcional)

PT
2
4
24
INSTALAÇÃO
A campana deve ser montada no centro em relação ao plano de cozinhar. A distância mínima
entre o plano de cozinhar e a superfície inferior da campana deve ser de 650 mm.
Para a montagem da campana proceder da seguinte maneira:
1) Fazer nº 6 furos (X1-X2-J) Ø 8 mm respeitando as medidas indicadas na fig.1.
2) Para as diferentes montagens utilizar os parafusos e tacos de expansão fornecidos em dota-
ção.
3) Sitiar as chapas C (fig.2) à parede nos orifícios X.
5) Fixar a campana à parede nos orifícios externos J1 e J2 (fig.3).
6) Fixar a chapa de junção E com os correspondentes parafusos autoroscantes Ø 2,9 mm na
boca de saída do ar do motor nos orifícios Z predispostos (fig.4).
7) Montagem ASPIRANTE ou FILTRANTE:
ASPIRANTE
Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo
rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.
• Para a ligação com um tubo de ø120 mm, instale a flange de redução 9 na saída do corpo
do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido
com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes..
FILTRANTE (OPÇÃO)
- Introduzir o Conexão da saída de ar H (fig.6).
- Montar os filtros de carvão activado L (fig.7) bloqueá-los girando no sentido dos ponteiros
do relógio (aproximadamente 10°) até que se accionara a paragem máxima. Para desmon-
tar efectuar as operações em ordem inverso.
8) Fixar a chaminé larga superior A (fig.8) nas chapas C (fig.2/fig.8) usando nº 4 parafusos
autoroscantes Ø 2,9 mm fornecidos em dotação. A distância entre os orifícios de fixação
X1 e X2, fica determinada pela altura da chaminé superior H.
9) Aplicar frontalmente a chaminé corta inferior B (fig.9) alargando ligeiramente as duas par-
tes laterais e logo inserir na chaminé (fig.9).

PT
2
5
25
UTILIZAÇÃO - MANUTENÇÃO
UTILIZAÇÃO
Recomendamos pôr a funcionar o aparelho um pouco antes de cozinhar qualquer alimento e
deixar funcionar até 15 minutos após o cozinhar ou, em qualquer caso, até que desapareçam
todos os odores.
1) Comandos com botões (Fig.11)
- Um botão que comanda a ligação da iluminação
- Um botão para comutar as três velocidades de funcionamento.
- Uma luz indicadora geral que indica que o motor está em funcionamento
MANUTENÇÃO
NOTA. Antes de qualquer intervenção de manutenção, reparação e eventual substituição das
lâmpadas, desligar o aparelho da rede eléctrica.
1. Iluminação
Lâmpadas incandescentes de 40 W (Fig.10)
• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.
2. Filtros
Com intervalos mais ou menos frequentes, segundo a utilização da campana, em todo caso
uma vez cada 2 meses, os filtros metálicos devem desmontar-se e lavar-se com agua quen-
te com sabão ou ser directamente lavados no lava-louça e devem montar-se novamente
quando estejam secos (os filtros de carvão activado não devem lavar-se no absoluto e de-
vem ser substituídos cada 2 meses).
3. Limpeza
Para a limpeza externa da campana utilizar um pano húmido com álcool ou com produtos
adequados que se encontram à venda no comércio. Evite utilizar elementos abrasivos.
IMPORTANTE: A utilização de chamas livres pode causar danos nos filtros e por tanto
aconselhamos não deixar ligado o queimador a gás sem colocar nada por cima. É obrigatório
limpar a campana e os filtros, além de substituí-los periodicamente de acordo com as nossas
instruções para evitar perigo de incêndio.
ATENÇÃO: O fabricante não responde pelos eventuais danos causados pela falta de manu-
tenção dos filtro anti-gordura (lavar cada dois meses), substituição do filtro de carvão e por
não respeitar as instruções de montagem e ligação eléctrica antes descritas.

RU
2
6
26
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ - ПРИНАДЛЕЖНОСТИ
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
Данный прибор спроектирован для использования в качестве вытяжки с ВЫТЯЖНОЙ
ВЕНТИЛЯЦИЕЙ (отводом воздуха из помещения наружу) или вытяжки с РЕЖИ-
МОМ РЕЦИРКУЛЯЦИИ (очищением воздуха с возвратом в то же помещение).
- Минимальное расстояние между варочной панелью и нижней частью вытяжки должно
составлять не менее 650 мм.
- Необходимо соблюдать приведенные ниже указания по работе вытяжки с отводом воздуха
наружу (режим вытяжной вентиляции).
- Необходимо предусмотреть надлежащую вентиляцию помещения в тех случаях, когда вы-
тяжка и приборы, потребляющие энергию, отличную от электрической, используются од-
-5
новременно; отрицательное давление в помещении не должно превышать 4 Па (4х10
бар).
- Нельзя выполнять отвод воздуха через дымоходы, предназначенные для вывода паров и
газов от приборов, которые потребляют энергию, отличную от электрической.
- Необходимо соблюдать нормы коммунальных служб по отводу удаляемого воздуха.
- Следует избегать наличия открытого пламени в пространстве под вытяжкой.
- В вытяжке предусмотрена степень изоляции класса II, поэтому нет необходимости выпол-
нять заземление.
- Прежде чем выполнять какие-либо операции по техобслуживанию, необходимо отключить
прибор от электрической сети.
- Запрещается пользоваться прибором людям (и детям) с ограниченными психическими,
сенсорными и умственными способностями, а также лицам, не обладающим опытом и не-
обходимыми знаниями, без контроля и предварительного обучения пользованием прибора
со стороны ответственных за их безопасность лиц.
- Дети должны находиться под надзором взрослых и не играть с прибором.
ПОДКЛЮЧЕНИЕ КАБЕЛЯ ПИТАНИЯ К СЕТИ
Прежде чем произвести установку вытяжки, проверьте соответствие напряжения, ука-
занного на специальной табличке внутри прибора, напряжению сети вашей квартиры.
Если на вытяжке отс утствует вилка, установите на кабеле питания стандартную вилку,
соответствующую указанному на табличке характеристик напряжению. В случае прямо-
го подключения прибора к сети между ним и сетью необходимо установить многопо-
люсный выключатель с минимальным разведением контактов 3 мм. Выключатель дол-
жен выдерживать нагрузку сети и соответствовать действующим нормам.
ПРИНАДЛЕЖНОСТИ
- 2 крепежные скобы C
- 1 переходной фланец G
- 1 фильтрующий штуцер H (по заказу)
- 2 угольных фильтра L (по заказу)

RU
2
7
27
УСТАНОВКА
Вытяжка должна быть установлена над центром варочной панели. Минимальное рас-
стояние между варочной панелью и нижней частью вытяжки должно составлять не ме-
нее 650 мм.
Для монтажа вытяжки необходимо выполнить описанные ниже действия.
1) Просверлить 6 отверстий (X1-X2-J) Ø 8 мм, соблюдая размеры, указанные на Рис. 1.
2) Для монтажа воспользоваться винтами и дюбелями, поставляемыми в комплекте.
3) Закрепить скобы C (Рис. 2) на стене в отверстиях X1-X2.
4) Закрепить вытяжку на стене во внешних отверстиях J1 и J2 (Рис. 3).
5) Смонтировать исполнение с ВЫТЯЖНОЙ ВЕНТИЛЯЦИЕЙ или РЕЖИМОМ
РЕЦИРКУЛЯЦИИ
• ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ
Для установки исполнения с вытяжной вентиляцией подсоединить вытяжку к отводя-
щим трубам посредством жесткой или гибкой трубы ø150 или 120 мм (на усмотрение
лица, выполняющего установку).
• При подсоединении посредством трубы ø120 мм вставить переходной фланец 9 в
выпускное отверстие корпуса вытяжки.
• Закрепить трубу соответствующими трубными зажимами. Необходимые для этого
детали не входят в комплект поставки.
• Снять, если имеются, угольные фильтры, предотвращающие появление запахов.
• ИСПОЛНЕНИЕ С РЕЖИМОМ РЕЦИРКУЛЯЦИИ (ПО ЗАКАЗУ)
- Вставить фильтрующий штуцер H (Рис. 6).
- Установить угольные фильтры L (Рис. 7) и закрепить их, повернув по часовой
стрелке (около 10°) до щелчка. Для демонтажа выполнить указанные действия в об-
ратной последовательности.
Монтаж дымоходов
6) Закрепить верхний дымоход A (Рис. 8) на скобах C (Рис. 2/Рис. 8), пользуясь 4 само-
нарезающими винтами Ø2,9 мм, поставляемыми в комплекте. Расстояние между
крепежными отверстиями X1 и X2 определяется высотой верхнего дымохода H.
7) Приложить спереди нижний дымоход B (Рис. 9), раздвинув немного две боковые
стороны, и вставить его затем в вытяжку (Рис. 9).

RU
2
8
28
ЭКСПЛУАТАЦИЯ - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
КСПЛУАТАЦИЯ
Рекомендуется включать прибор незадолго до начала приготовления пищи и оставлять
его работать еще в течение 15 минут после завершения приготовления или до тех пор,
пока не будут устранены запахи.
1) Панель управления с выключателями
- Выключатель освещения.
- Переключатель скоростей работы
- Сигнальная лампочка работы двигателя
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ! Прежде чем выполнять любые операции по техобслуживанию, ремонту
или замене лампочек, необходимо отключить прибор от электрической сети.
1. Освещение
40 Вт света лампы накаливания (рис.10):
• удаление смазки металлических фильтров.
• Отвинтите лампочек и заменить их новыми, имеющих одинаковые характеристики.
• Замените смазка металлических фильтров.
2. Фильтры
Необходимо достаточно часто (с учетом режима использования вытяжки), но не ре-
же раза в 2 месяца, снимать металлические фильтры и мыть их в теплой мыльной
воде или же непосредственно в посудомоечной машине. После этого фильтры необ-
ходимо высушить и установить на свое место (угольные фильтры никогда не моют-
ся; их следует менять каждые 2 месяца).
3. Чистка
Для чистки внешних поверхностей вытяжки пользоваться мягкой тканью со спиртом
или другими подходящими средствами, имеющимися в продаже. Не следует пользо-
ваться абразивными составами.
ВНИМАНИЕ! Наличие открытого огня п редставляет опасность для фильтров, по-
этому не рекомендуется оставлять горелку включенной без установленной сверху
посуды. Необходимо выполнять операции по чистке вытяжки и фильтров, а также
периодическую замену последних, следуя нашим инструкциям с тем, чтобы избе-
жать опасности пожара.
ВНИМАНИЕ! Фирма-изготовитель не несет ответственности за возможный ущерб,
возникший в результате недостаточного ухода за жировым фильтром (мойка каждые
два месяца), невыполнения замены угольного фильтра и несоблюдения описанных
выше инструкций по монтажу и подключению к электрической сети.

15
==
X1
180
750 min
A
H
1050 max
B
==
X2
180
==
J
180
275
290
600
700
900
1
X1
X
H
C
X2
2
1
1
2
J
J
2
3
C
G
J
45

6
7
H
M
H
L
L
8
9
B
10
0
1
2
3
0
1
11
M
L

www.electrolux.com
436003948_03 - 081008
- 1
- 2
