External Desktop

™

My Book

™

Premium ES Edition

Quick Install Guide

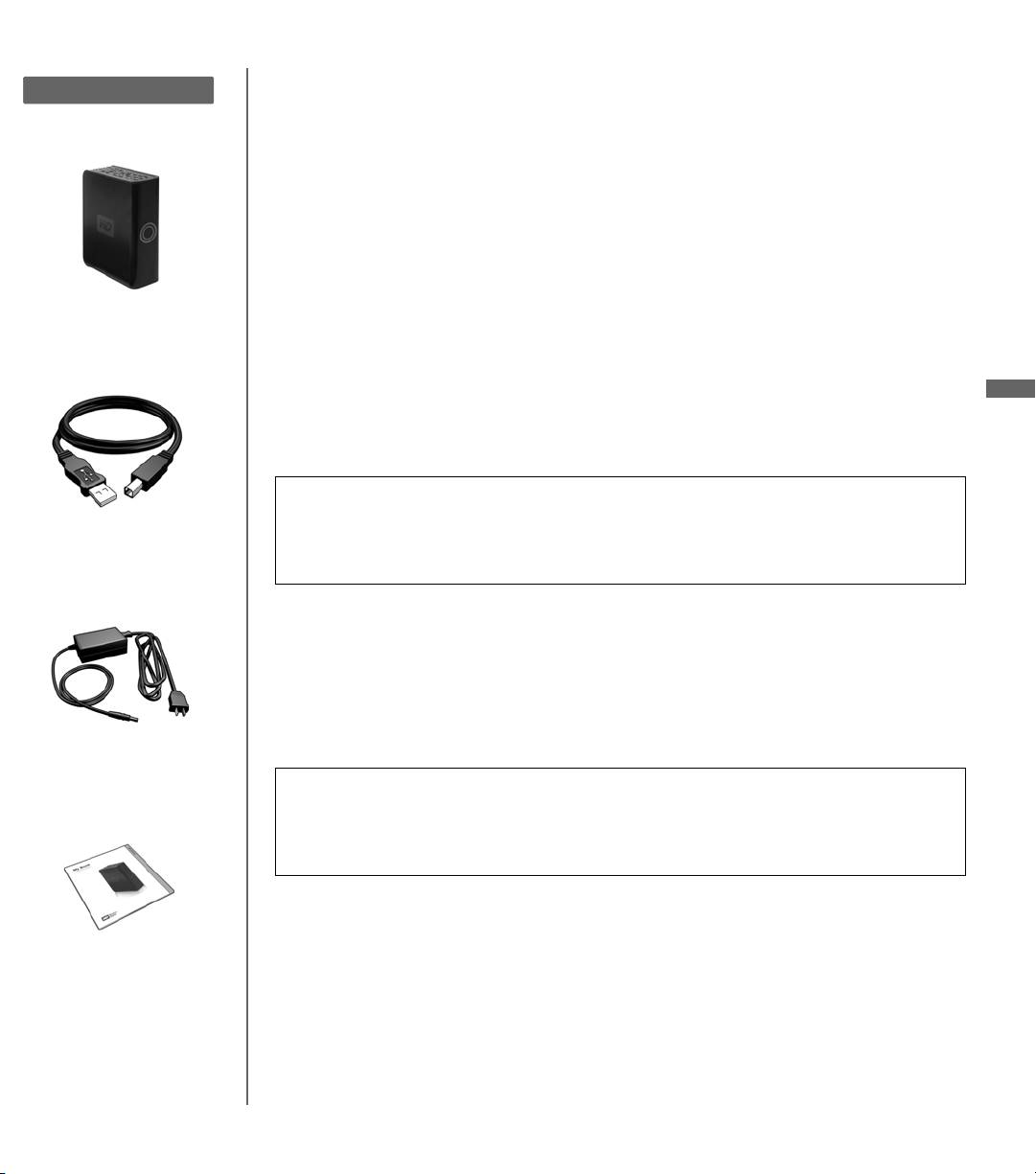

Kit Contents

Before Getting Started

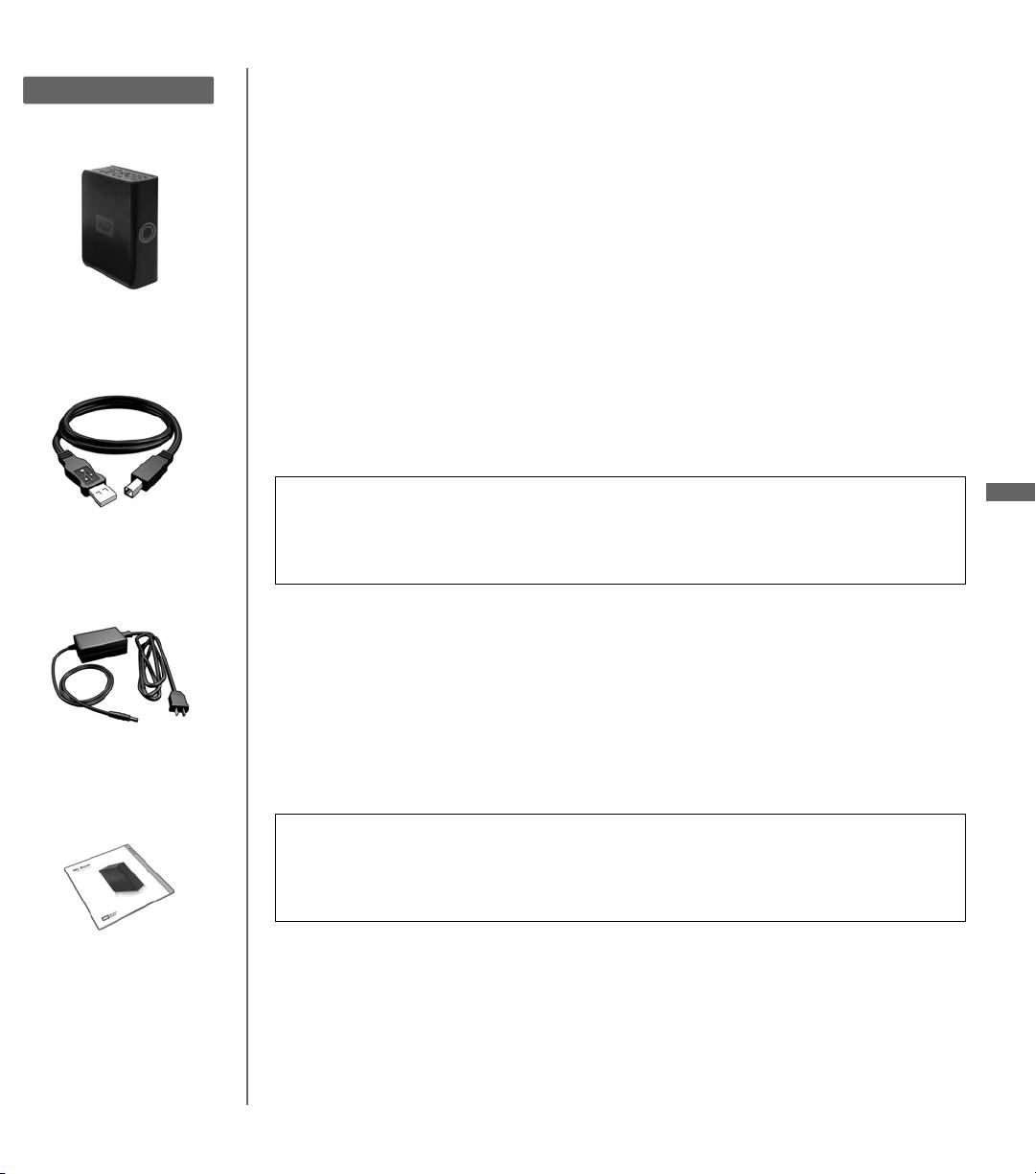

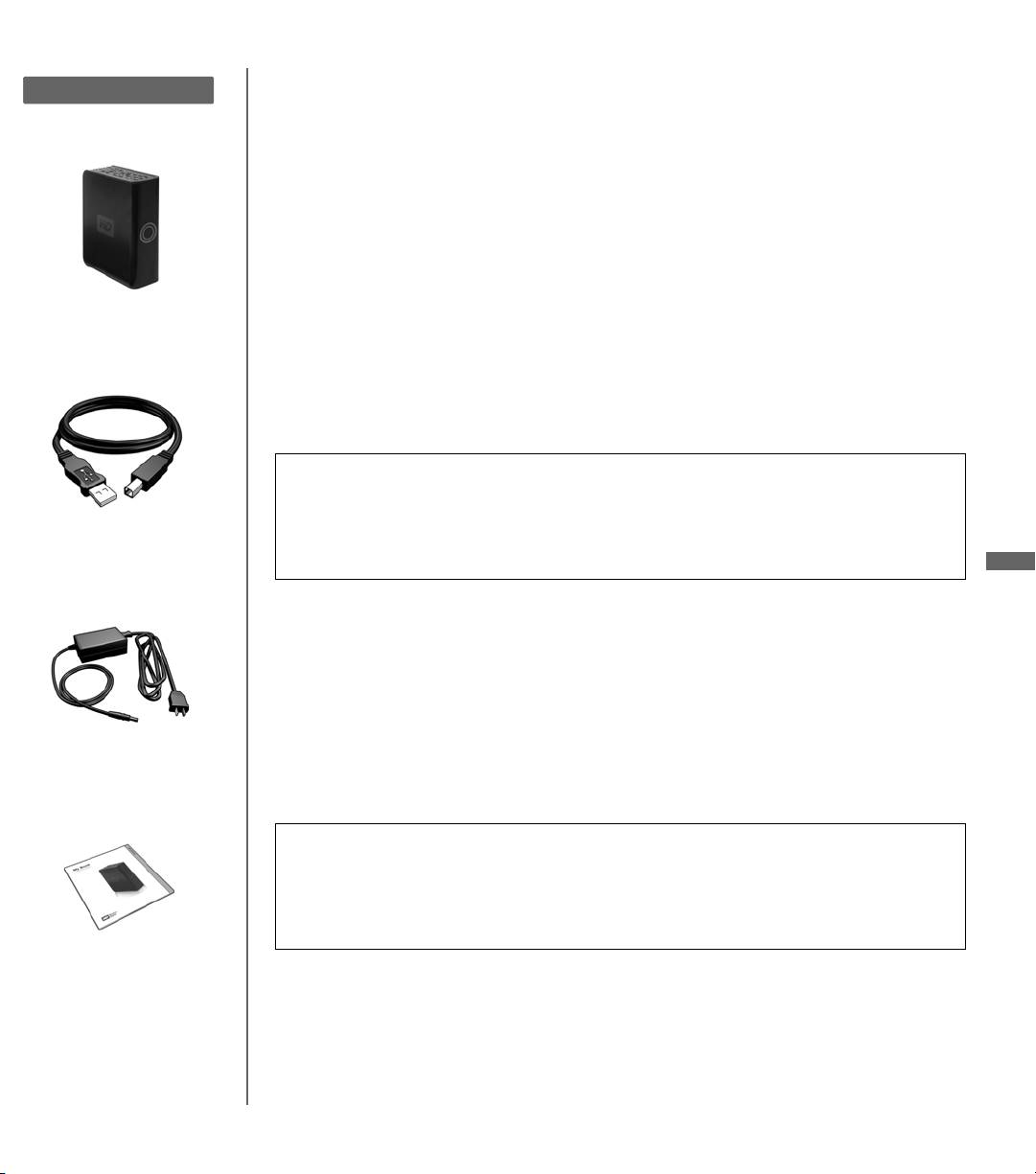

Kit Contents

• Dual-interface external hard drive

•USB cable

• AC adapter

• Quick Install Guide

Important: This product is intended to be supplied by a listed limited power

ENG

My Book Premium ES Edition

source, double insulated, or direct plug-in power unit marked "NEC” or “Class 2."

Compatibility

®

®

Windows

Macintosh

• Available USB or eSATA port or

• Available USB or eSATA port or

eSATA adapter card (optional)

eSATA adapter card (optional)

• Windows 2000/XP

®

•Mac

OS X 10.3 or later

Note: Compatibility may vary depending on user’s hardware configuration and

USB Cable

operating system.

Important: For highest performance and reliability, it is recommended that you

install the latest updates and service pack (SP). For Windows, go to the Start

menu and select Windows Update. For Mac, go to the Apple menu and select

Software Update.

About Your Drive

My Book Premium ES Edition is preformatted for Windows (FAT32). For instructions

AC Power Adapter

on repartitioning and reformatting the drive to HFS+ (Journaled) prior to installation,

see knowledge base answer ID 287 at support.wdc.com. For instructions on

repartitioning and reformatting the drive to NTFS prior to installation, see knowledge

base answer ID 207 at support.wdc.com.

Important: Reformatting My Book Premium ES Edition erases all its contents,

including the preloaded software. If you have already saved files on My Book, be

sure to back them up on another media before reformatting it.

Quick Install Guide

Optional Accessories

For more information on optional accessories for this product, visit

store.westerndigital.com (U.S. only). Outside the U.S., visit support.wdc.com and

search for our knowledge base Answer ID 1487.

My Book Premium ES Edition | 1

1SU_QIG-200_MLT.book Page 2 Thursday, December 14, 2006 5:57 PM

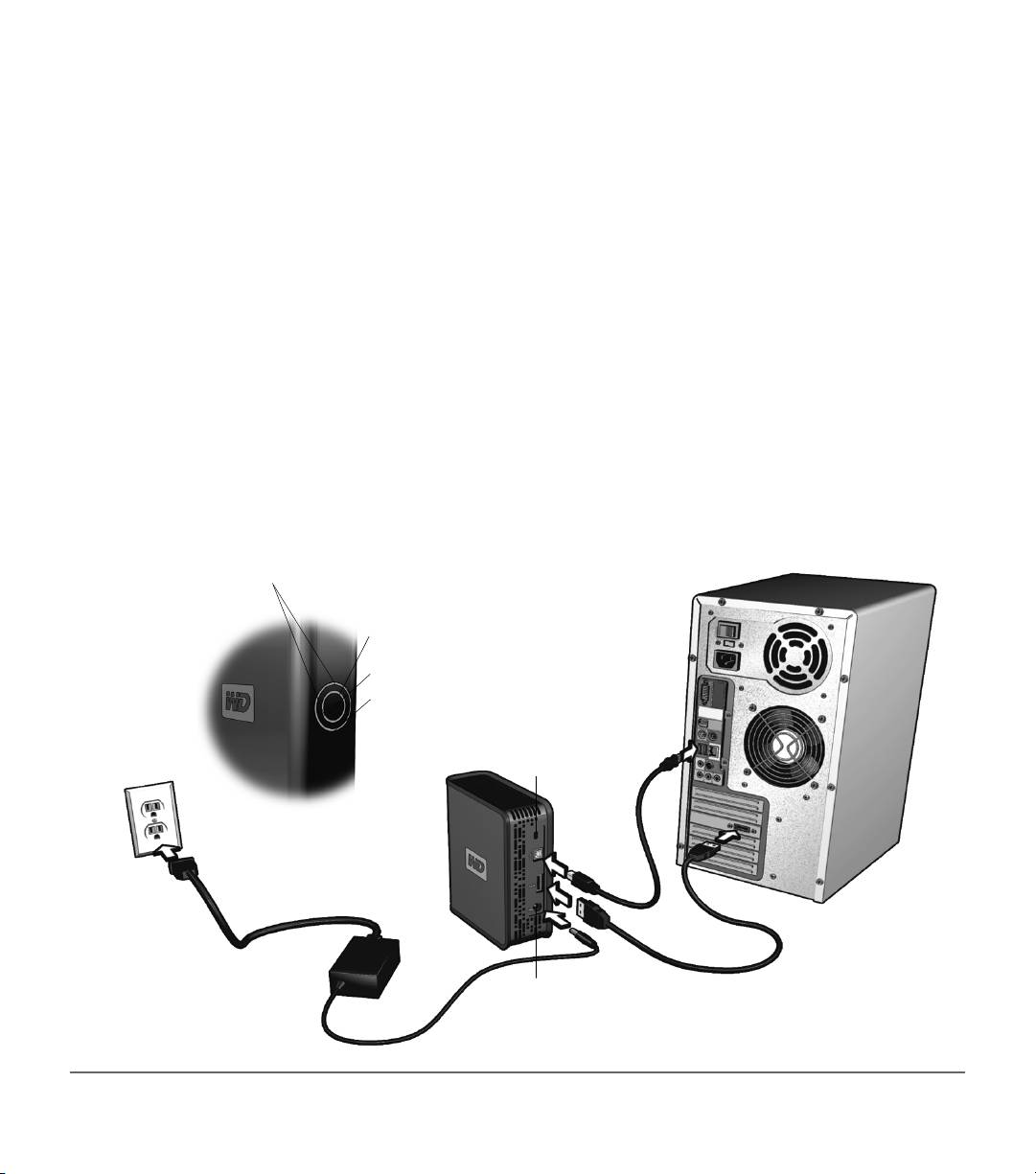

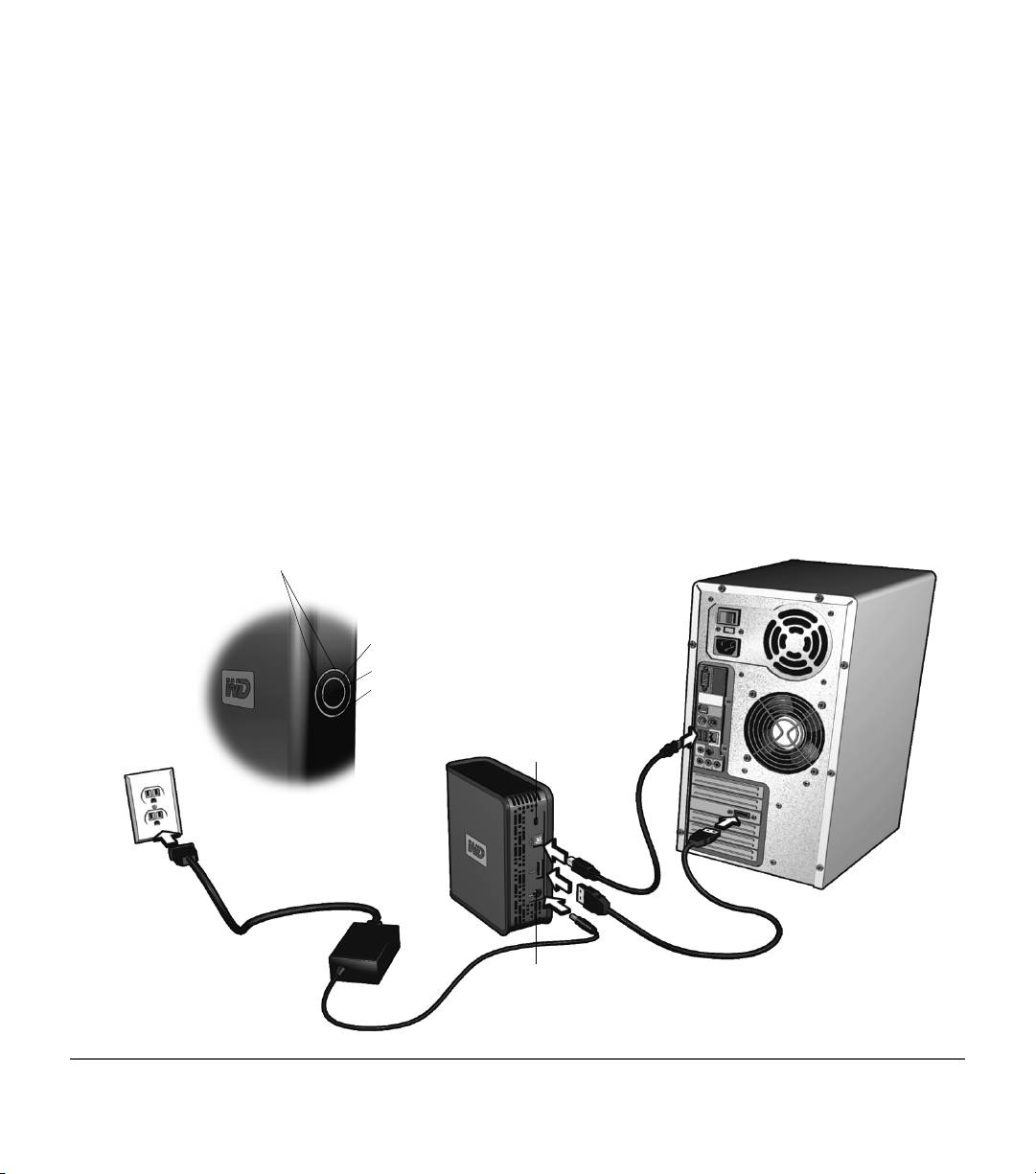

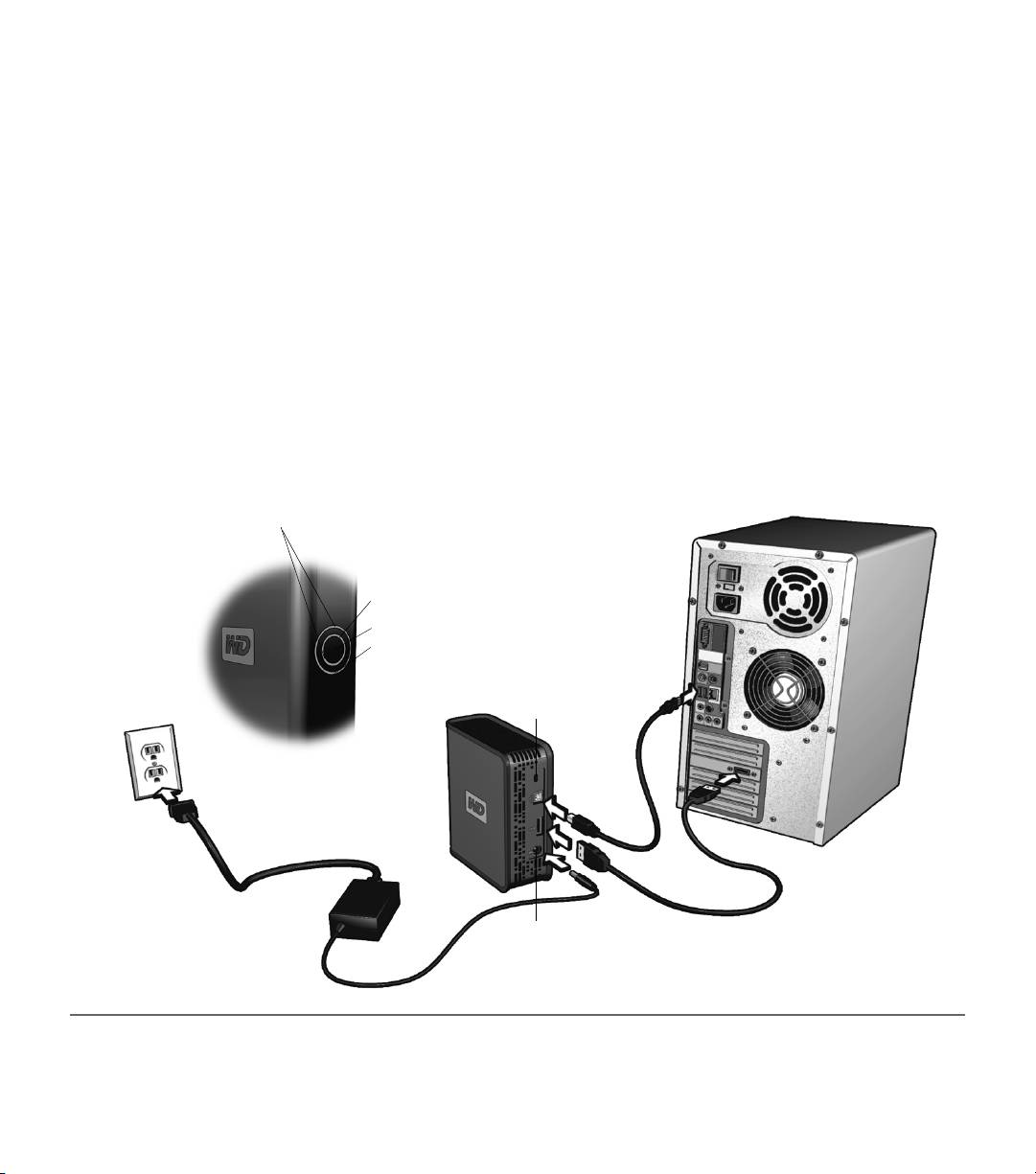

Installing the Drive

Windows

Macintosh

1. Turn on your computer.

1. Turn on your computer.

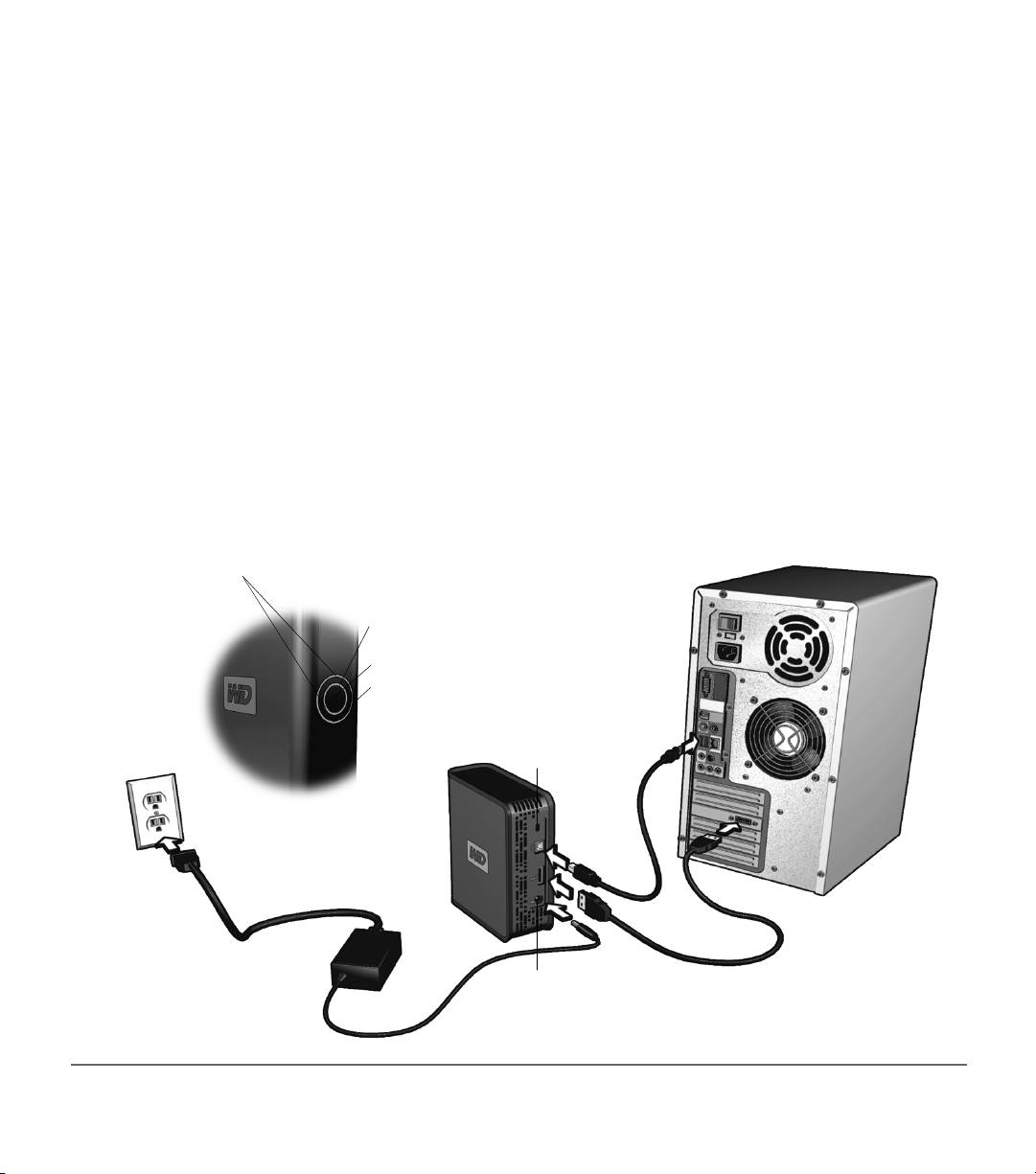

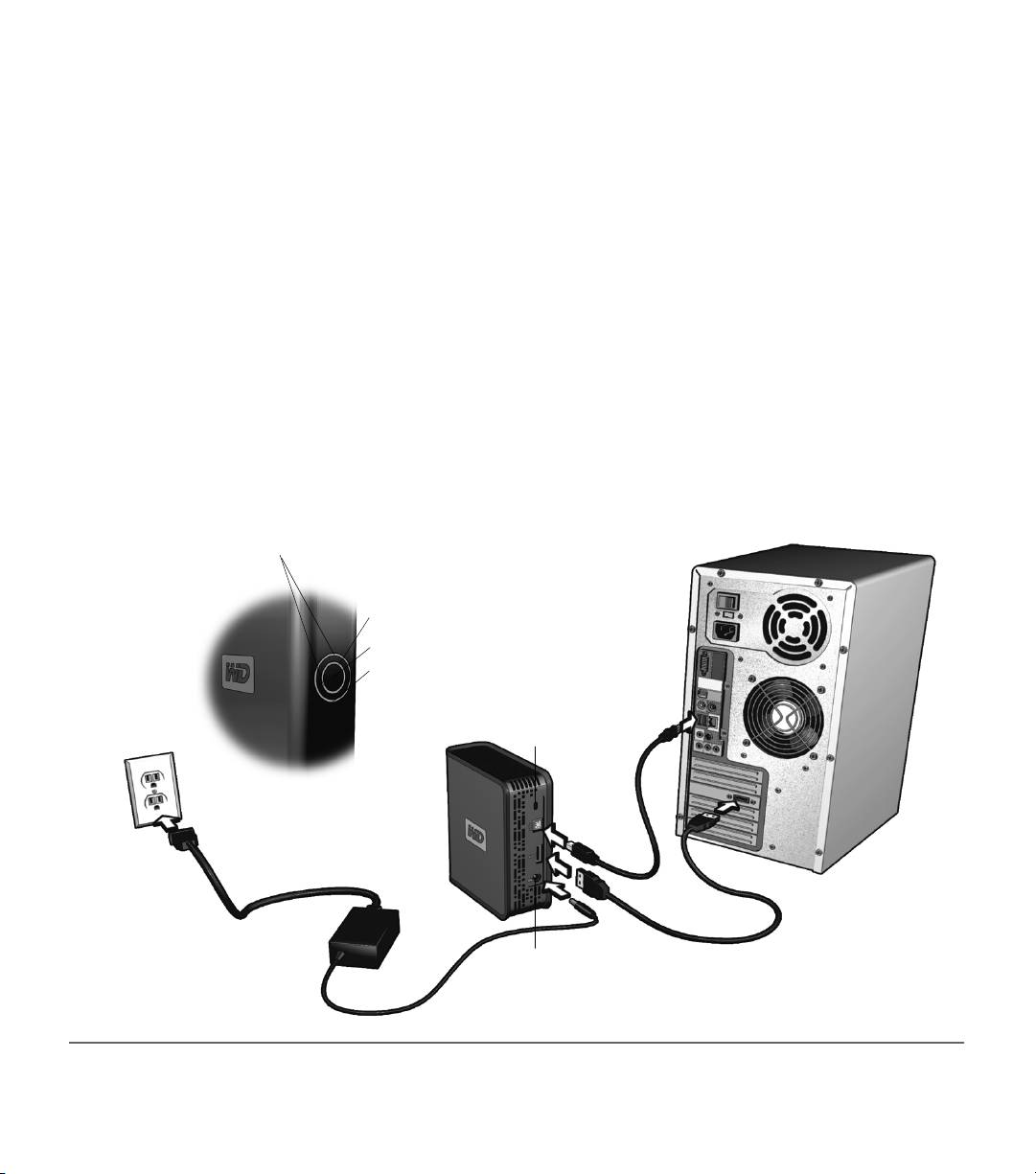

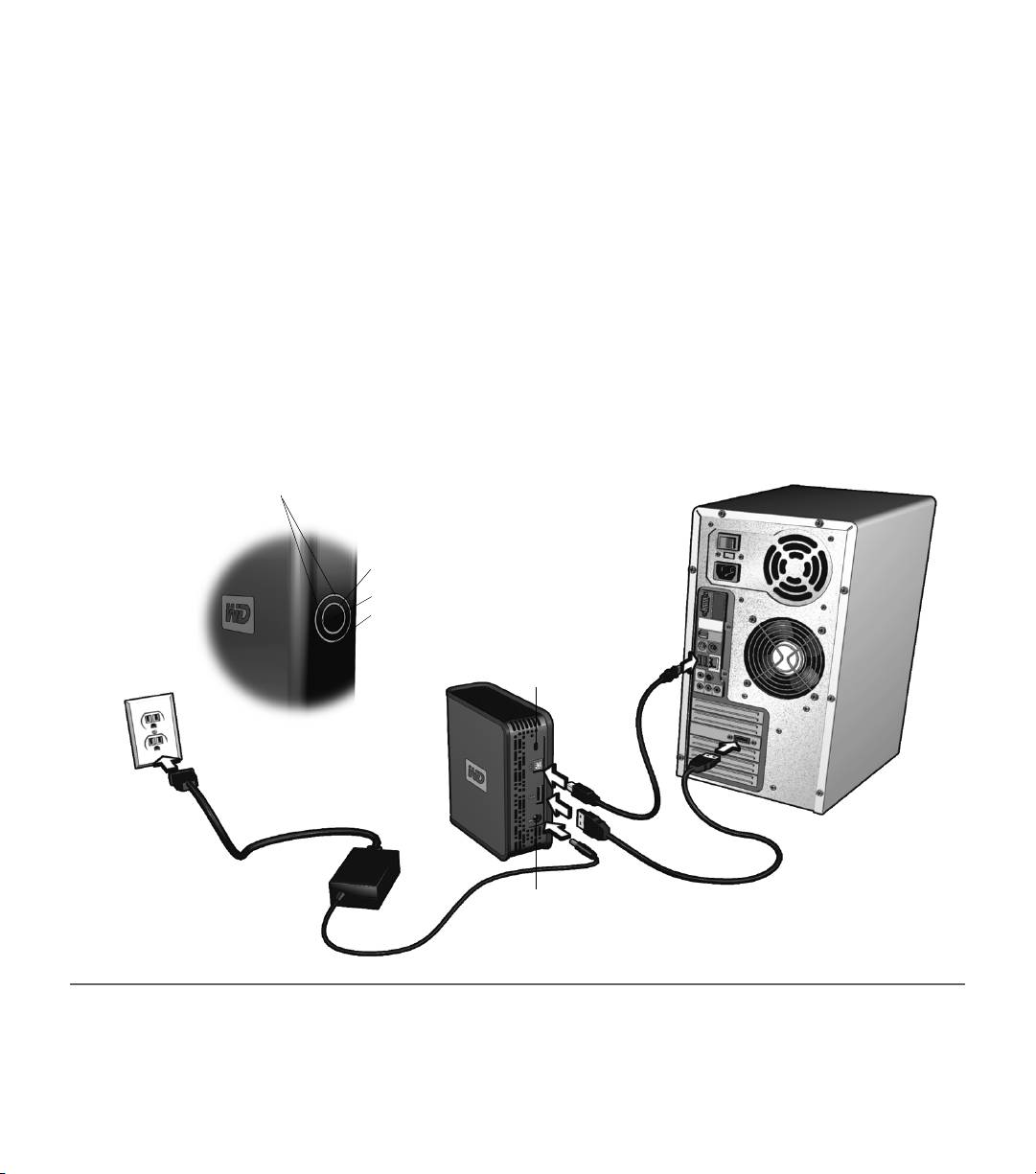

2. Connect the drive’s power cord and USB cable

2. Connect the drive’s power cord and USB cable

(or optional eSATA cable) as shown.

(or optional eSATA cable) as shown.

Note: Some SATA controllers require a system

Note: Some SATA controllers require a system

reboot to recognize the drive in eSATA mode.

reboot to recognize the drive in eSATA mode.

3. Drive utilities are installed automatically. If a

3. The drive mounts to the desktop. Double-click the

security alert is displayed during this installation,

My Book drive icon.

click Accept or Continue.

4. Double-click the Mac folder, then double-click the

4. When finished, a menu displays a list of choices

WD Button Manager Software disk image that

®

®

including EMC

Retrospect

Express HD and

contains the installer.

Google

™

software. To install the software, simply

5. Double-click the WD Button Manager package

double-click your choice on the menu; otherwise,

inside the Mac disk image to install the button

click Quit to begin using the drive.

manager and EMC Retrospect Express software.

eSATA Mode

Power and Drive Activity (both rings)

USB Mode

Capacity Gauge (inner LED ring)

Power/Safe Shutdown

™

Button

Power and Drive Activity

indicator (outer LED ring)

®

Kensington

†

Security Slot

USB Cable

Power Cord

Power Port

eSATA Cable

†

For more information on the Kensington Security Slot, visit www.kensington.com.

My Book Premium ES Edition | 2

1SU_QIG-200_MLT.book Page 3 Thursday, December 14, 2006 5:57 PM

LED Indicators

The LED indicators function differently depending on the interface used (USB or eSATA).

USB Mode

The Power/Activity and Capacity Gauge LEDs are two concentric rings on the front panel of the drive. The

outer ring is the Power/Activity LED and the inner ring is the Capacity Gauge LED.

Power/Activity LED

Appearance Description

Steady Power-on state or power-save mode

Fast flashing (for approx. 3 seconds) Transitioning to system standby

Slow flashing (every 5 seconds) System standby

Rotating clockwise Drive in use

Capacity Gauge

The Capacity Gauge (inner LED) consists of six sections which illuminate in a clockwise direction to indicate

space used on the drive. Each section represents approximately 17 percent of disk space. Because this drive is

preformatted and contains software and utilities, the first section is illuminated upon installation. The Capacity

Gauge is enabled only through installation of its driver from the CD, which must be installed on each system to

which My Book is connected.

Capacity Gauge Activity

The Capacity Gauge is updated automatically upon drive usage. In Windows, you can manually update the

Capacity Gauge by right-clicking the Button Manager icon in the system tray then click outside the pop-up

menu to close it.

eSATA Mode

In eSATA mode, both concentric rings light up when the drive is on and rotate clockwise during drive activity.

Note: Capacity Gauge is not available in eSATA mode.

My Book Premium ES Edition | 3

1SU_QIG-200_MLT.book Page 4 Thursday, December 14, 2006 5:57 PM

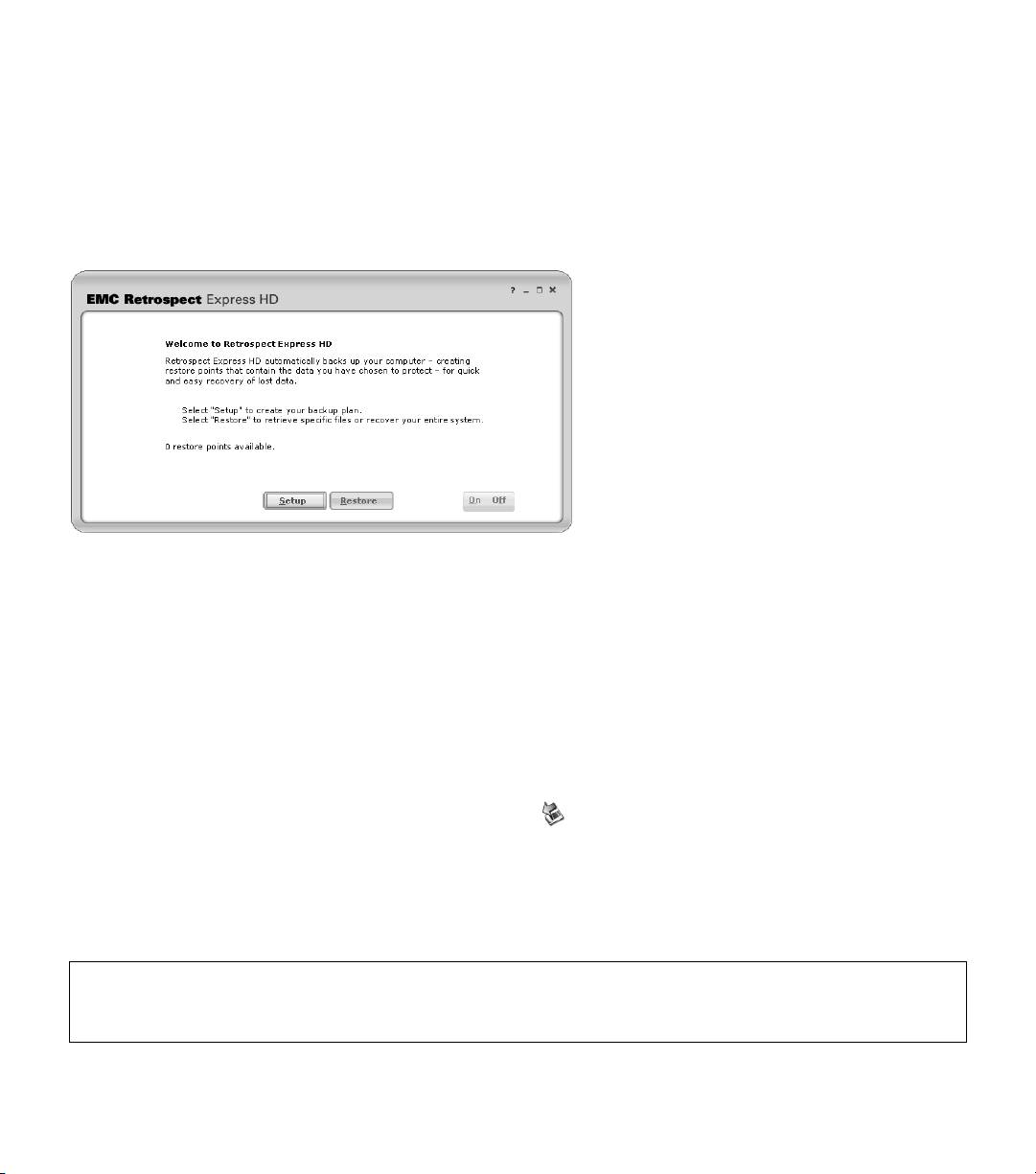

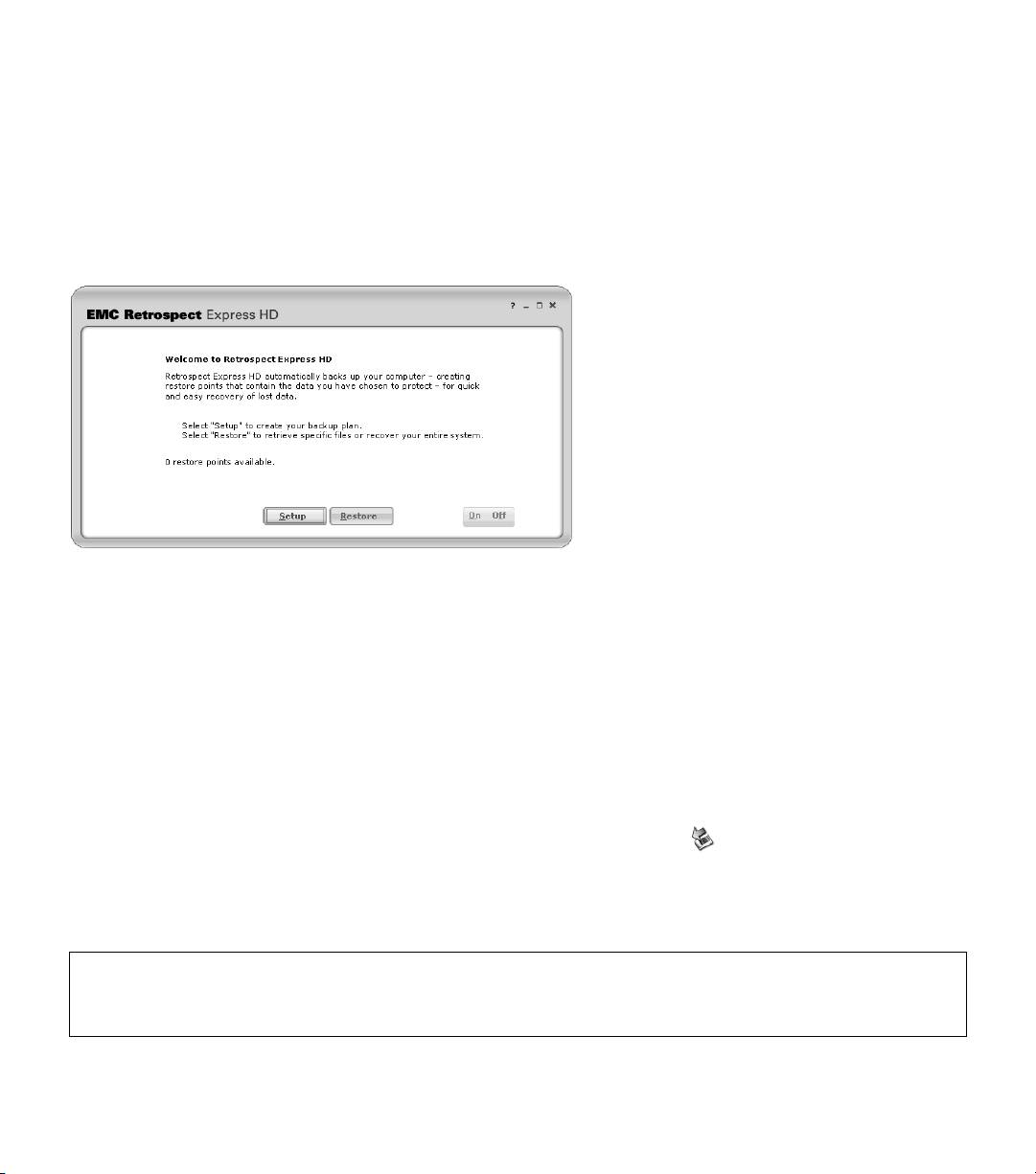

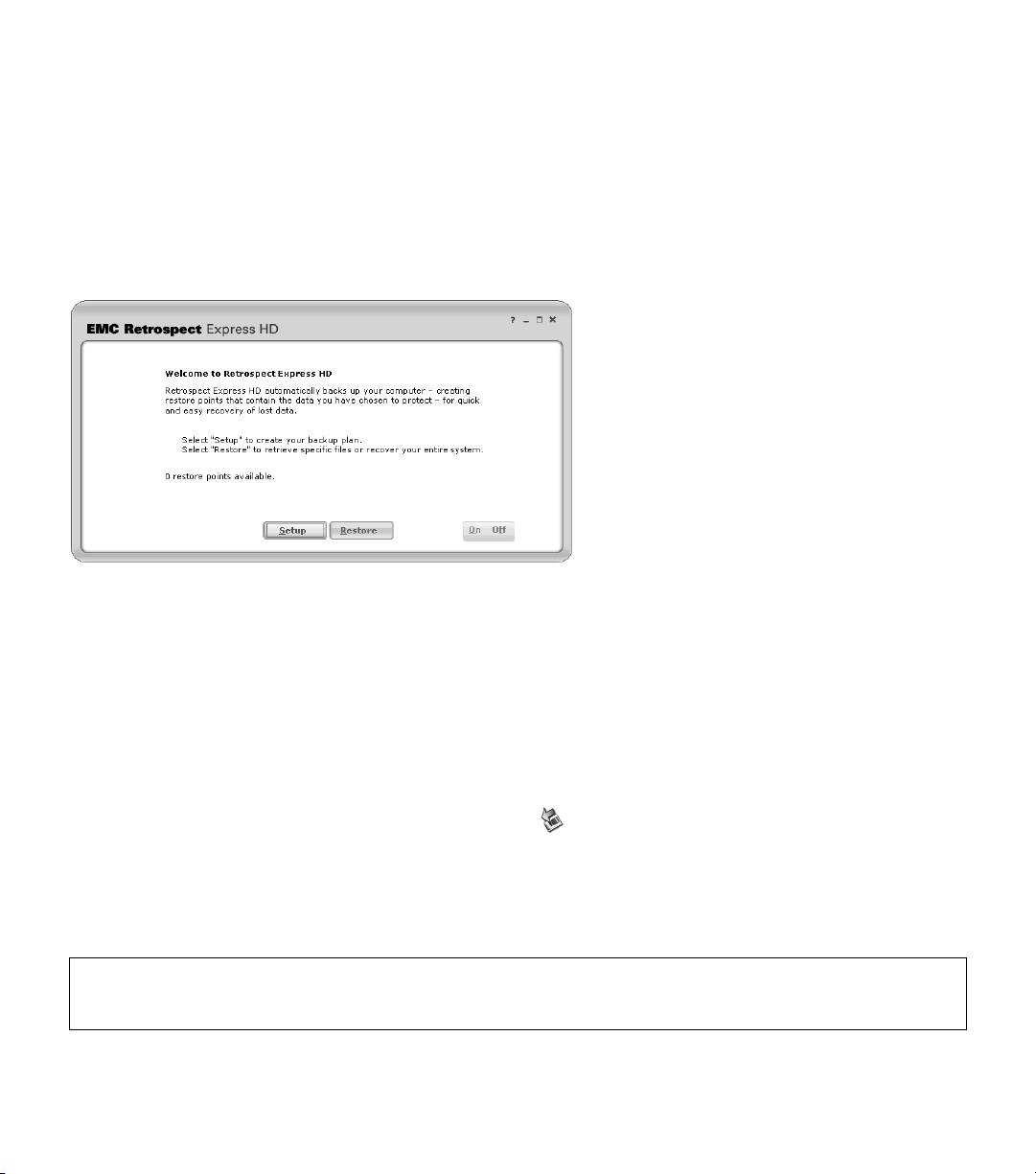

EMC Retrospect Express

EMC Retrospect Express is easy-to-use software for backing up and restoring your files. After installation, you

can launch Retrospect Express by double-clicking its icon on the desktop or system tray or toolbar. Easily

navigate through the menus and make your selections as prompted. You can set up multiple scheduled

backups or perform an immediate backup. Information on how to use this software, including backup options

and supported file types, is readily available in the online help which can be accessed from any screen.

My Book Premium ES Edition includes EMC Retrospect Express HD 2.0 backup software for Windows and

EMC Retrospect Express backup and system recovery software for Mac.

Turning Off the Drive

USB Mode

The external drive turns off when you shut down the computer. You may also follow these steps to turn off the

drive.

Using Safe Shutdown

1. Press the Power/Safe Shutdown button once. You may hear the drive power down before the power light

turns off.

2. The drive is now shut down properly, and you may safely disconnect the drive.

Using Auto-off (Windows)

1. Right-click the Safely Remove Hardware icon in your system tray and select Safely Remove

Hardware. You may hear the drive power down before the power light turns off.

2. The drive is now shut down properly, and you may safely disconnect the drive.

eSATA Mode

Important: Shut down the computer before turning off the drive or disconnecting the eSATA cable.

Pressing the power button to turn off the drive when connected via eSATA may cause data corruption.

After shutting down the computer, press the power button to turn the drive off.

Note: Safe Shutdown and AutoPower are not available in eSATA mode.

My Book Premium ES Edition | 4

1SU_QIG-200_MLT.book Page 5 Thursday, December 14, 2006 5:57 PM

Troubleshooting

If you have problems when installing or using this product, refer to this troubleshooting section or visit our

support Web site at support.wdc.com and search our knowledge base for more help.

How to Answer ID

 repartition and reformat the drive to the NTFS file system 207

 repartition and reformat the drive to the HFS+ (Journaled) file system 287

 install, partition, and format the drive in Windows 2000 34

 how to use a WD external hard drive on both a PC and a Mac 291

 disable the setting that boots the system from the external drive 1201

Regulatory Compliance

FCC Class B Information

This device has been tested and found to comply with the limits of a Class B digital device, pursuant to Part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This unit generates, uses, and

can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to

radio or television reception. However, there is no guarantee that interference will not occur in a particular installation. Any changes or

modifications not expressly approved by WD could void the user’s authority to operate this equipment.

The following booklet, prepared by the Federal Communications Commission, may be helpful: How to Identify and Resolve Radio/TV

Interference Problems. This booklet is Stock No. 004-000-00345-4 available from the US Government Printing Office, Washington, DC

20402.

CSA Notice

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

This Class B digital apparatus complies with Canadian ICES-003.

Underwriters Laboratories Inc.

Approved for US and Canada. CAN/CSA-C22.2 No. 60950-1, UL 60950-1. Information Technology Equipment - Safety - Part 1: General

Requirements (File E101559).

CE Compliance For Europe

Verified to comply with EN55022 for RF Emissions and EN50082-1 for Generic Immunity, as applicable.

My Book Premium ES Edition | 5

1SU_QIG-200_MLT.book Page 6 Thursday, December 14, 2006 5:57 PM

Warranty Information

This product contains no user-serviceable parts. Refer servicing only to authorized WD personnel or a WD-approved service center.

Obtaining Service

WD values your business and always attempts to provide you the very best of service. If this Product requires maintenance, either contact

the dealer from whom you originally purchased the Product or visit our product support Web site at support.wdc.com for information on

how to obtain service or a Return Material Authorization (RMA). If it is determined that the Product may be defective, you will be given an

RMA number and instructions for Product return. An unauthorized return (i.e., one for which an RMA number has not been issued) will be

returned to you at your expense. Authorized returns must be shipped in an approved shipping container, prepaid and insured, to the

address provided on your return paperwork. Your original box and packaging materials should be kept for storing or shipping your WD

product. To conclusively establish the period of warranty, check the warranty expiration (serial number required) via support.wdc.com. WD

shall have no liability for lost data regardless of the cause, recovery of lost data, or data contained in any Product placed in its possession.

Limited Warranty

WD warrants that the Product, in the course of its normal use, will be free from defects in material and workmanship for a period of one (1)

year, unless otherwise required by law, and will conform to WD’s specification therefor. This limited warranty period shall commence on the

purchase date appearing on your purchase receipt. WD shall have no liability for any Product returned if WD determines that the Product

was stolen from WD or that the asserted defect a) is not present, b) cannot reasonably be rectified because of damage occurring before

WD receives the Product, or c) is attributable to misuse, improper installation, alteration (including removing or obliterating labels and

opening or removing external enclosures, unless the product is on the list of limited user-serviceable products and the specific alteration is

within the scope of the applicable instructions, as found at support.wdc.com), accident or mishandling while in the possession of someone

other than WD. Subject to the limitations specified above, your sole and exclusive warranty shall be, during the period of warranty specified

above and at WD’s option, the repair or replacement of the Product. The foregoing warranty of WD shall extend to repaired or replaced

Products for the balance of the applicable period of the original warranty or ninety (90) days from the date of shipment of a repaired or

replaced Product, whichever is longer.

The foregoing limited warranty is WD’s sole warranty and is applicable only to products sold as new. The remedies provided herein are in

lieu of a) any and all other remedies and warranties, whether expressed, implied or statutory, including but not limited to, any implied

warranty of merchantability or fitness for a particular purpose, and b) any and all obligations and liabilities of WD for damages including, but

not limited to accidental, consequential, or special damages, or any financial loss, lost profits or expenses, or lost data arising out of or in

connection with the purchase, use, or performance of the Product, even if WD has been advised of the possibility of such damages. In the

United States, some states do not allow exclusion or limitations of incidental or consequential damages, so the limitations above may not

apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Technical Support Services

If you need additional information or help during installation or normal use of this product, visit our product

support Web site at

support.wdc.com and search our knowledge base.

support.wdc.com

www.westerndigital.com

800.ASK.4WDC North America

949.672.7199 Spanish

+800.6008.6008 Asia Pacific

+31.20.4467651 Europe/Middle East/Africa

Western Digital

20511 Lake Forest Drive

Lake Forest, California 92630

U.S.A.

Western Digital, WD, and the WD logo are registered trademarks; and My Book, Premium ES Edition, and Safe Shutdown are trademarks of Western Digital Technologies, Inc.

Other marks may be mentioned herein that belong to other companies. Specifications subject to change without notice.

© 2006 Western Digital Technologies, Inc. All rights reserved.

2079-701082-200 Nov 2006

My Book Premium ES Edition | 6

1SU_QIG-200_MLT.book Page 7 Thursday, December 14, 2006 5:57 PM

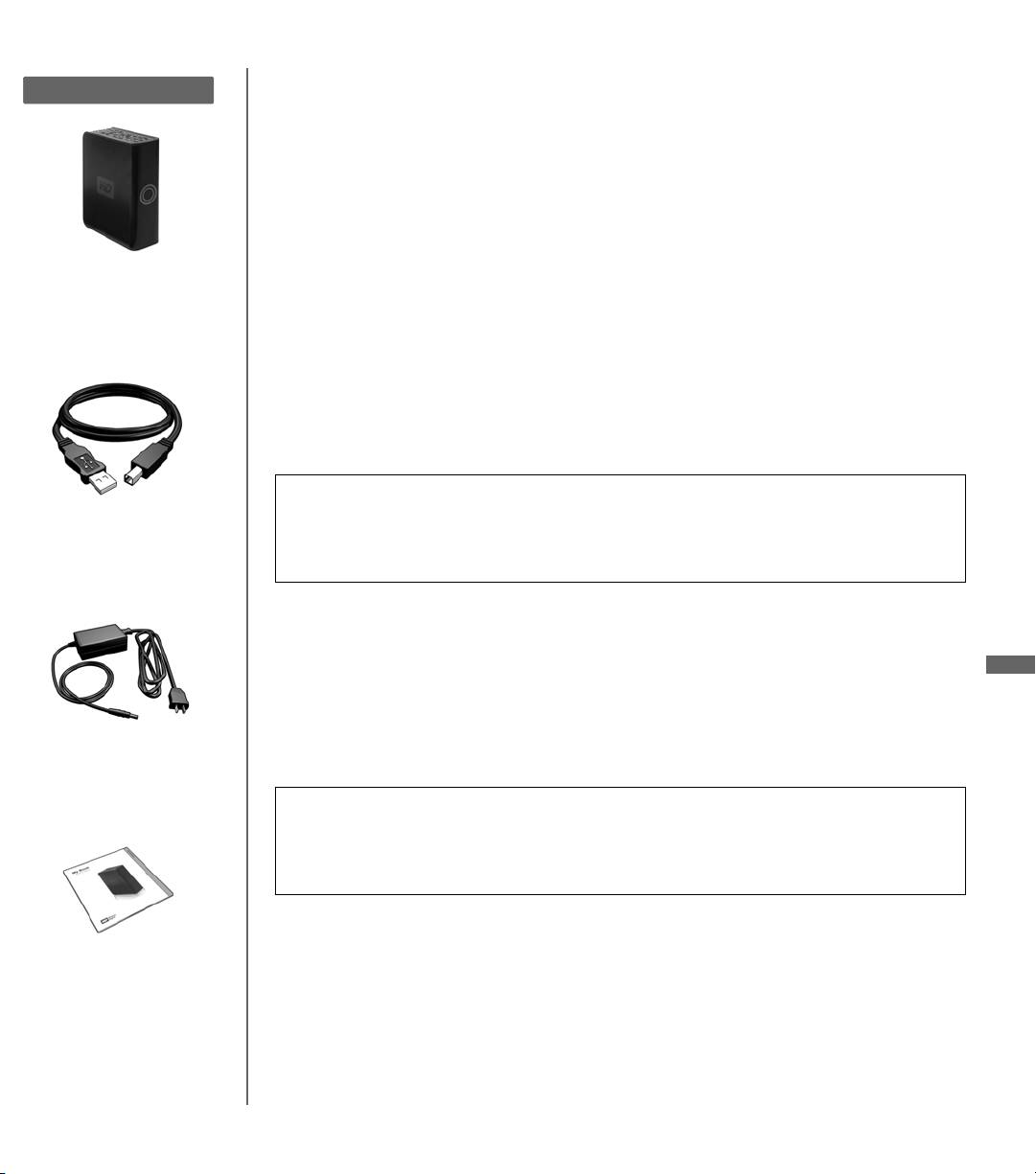

Kit-Inhalt

Vorwort

Kit-Inhalt

• Externe Festplatte mit einer Dual-Schnittstelle

•USB-Kabel

• Wechselstromadapter

• Schnellinstallationsanleitung

Kompatibilität

My Book Premium ES Edition

®

®

Windows

Macintosh

DEU

• Verfügbare USB- oder eSATA-Schnitt-

• Verfügbare USB- oder eSATA-Schnitt-

stelle oder eSATA-Adapterkarte (optional)

stelle oder eSATA-Adapterkarte (optional)

®

• Windows 2000/XP

•Mac

OS X 10.3 oder höher

Anmerkung: Die Kompatibilität kann abhängig von der Hardwarekonfiguration des

Benutzers und des Betriebssystems variieren.

Wichtig: Für höchst mögliche Leistung und Zuverlässigkeit empfiehlt WD, dass

USB-Kabel

Sie das neueste Service Pack (SP) und die neuesten Aktualisierungen installieren.

Für Windows: Wechseln Sie zum Startmenü und wählen Sie Windows-Update.

Für Mac: Wechseln Sie zum Apple-Menü und wählen Sie Software-Update.

Wissenswertes über das Laufwerk

My Book Premium ES Edition ist für Windows (FAT32) vorformatiert. Anleitungen

zur erneuten Partitionierung und Formatierung des Laufwerks zu HFS+ vor der

Installation finden Sie in der Answer ID 287 der Knowledge-Datenbank unter

support.wdc.com. Anleitungen zur erneuten Partionierung und Formatierung des

Netzstromadapter

Laufwerks zu NTFS vor der Installation finden Sie in der Answer ID 207 der

Knowledge-Datenbank unter support.wdc.com.

Wichtig: Die erneute Formatierung von My Book Premium ES Edition löscht

deren gesamten Inhalt, einschließlich der zuvor geladenen Software. Wenn Sie

bereits Dateien auf My Book gespeichert haben, stellen Sie sicher, dass Sie eine

Sicherungskopie von diesen auf einem anderen Datenträger erstellt haben, bevor

Sie die Formatierung beginnen.

Schnellinstallationsanleitung

Optionales Zubehör

Weitere Informationen über optionales Zubehör für dieses Produkt erhalten Sie

unter store.westerndigital.com (nur USA). Außerhalb der USA besuchen Sie bitte

support.wdc.com und durchsuchen Sie unsere Knowledge-Datenbank nach

Answer ID 1487.

My Book Premium ES Edition | 7

1SU_QIG-200_MLT.book Page 8 Thursday, December 14, 2006 5:57 PM

Laufwerk installieren

Windows

Macintosh

1. Schalten Sie den Computer ein.

1. Schalten Sie den Computer ein.

2. Verbinden Sie das Laufwerknetzkabel und das

2. Verbinden Sie das Laufwerknetzkabel und das

USB-Kabel (oder optionales eSATA-Kabel) wie

USB-Kabel (oder optionales eSATA-Kabel) wie

gezeigt.

gezeigt.

Anmerkung: Einige SATA-Controller erfordern

Anmerkung: Einige SATA-Controller erfordern

einen Neustart des Systems, damit das Laufwerk

einen Neustart des Systems, damit das Laufwerk

im eSATA-Modus erkannt wird.

im eSATA-Modus erkannt wird.

3. Laufwerksdienstprogramme werden automatisch

3. Das Laufwerk wird auf dem Desktop eingerichtet.

installiert. Wenn während der Installation eine

Doppelklicken Sie auf das My Book-

Sicherheitswarnung angezeigt wird, klicken Sie

Laufwerkssymbol.

auf Annehmen oder Fortfahren.

4. Doppelklicken Sie auf den Mac-Ordner, doppel-

4. Nach dem Beenden zeigt ein Menü eine

klicken Sie dann auf die Laufwerksabbildung der

®

®

Auswahlliste an, die EMC

Retrospect

Express

WD Button Manager-Software, die das

HD- und Google

™

- Software beinhaltet. Um die

Installationsprogramm enthält.

Software zu installieren, doppelklicken Sie einfach

5. Doppelklicken Sie auf die WD Button Manager-

auf Ihre Auswahl im Menü; klicken Sie andernfalls

Verpackung innerhalb der Mac-Laufwerksabbil-

Abbrechen

, um das Laufwerk zu verwenden.

dung,

um den Button Manager und die EMC

Retrospect Express-Software zu installieren.

eSATA-Modus

Leistungs- und Laufwerksaktivität (beide Ringe)

USB-Modus

Kapazitätsanzeige (innerer LED-Ring)

Power/Safe Shutdown

™

-Schalter

Leistungs- und

Laufwerksaktivität-Indikator

(äußerer LED-Ring)

®

Kensington

Sicherheitssteckplatz

†

USB-Kabel

Stromkabel

Stromanschluss

eSATA-Kabel

†

Weitere Informationen zum Kensington Sicherheitssteckplatz finden Sie unter www.kensington.com.

My Book Premium ES Edition | 8

1SU_QIG-200_MLT.book Page 15 Thursday, December 14, 2006 5:57 PM

Voyants

Les voyants fonctionnent différemment selon l'interface utilisée (USB ou eSATA).

Mode USB

Les deux anneaux concentriques situés à l'avant du disque correspondent aux voyants d'alimentation/activité et

de jauge de capacité. L'anneau externe représente le voyant d'alimentation/activité, tandis que l'anneau interne

représente le voyant de jauge de capacité.

Voyant d'alimentation/activité

Apparence Description

Lumière continue Etat de marche ou mode d'économie d'énergie

Lumière clignotant rapidement (pendant environ 3 secondes) Passage en mode veille

Lumière clignotant lentement (toutes les 5 secondes) Mise en veille

Lumière tournant dans le sens des aiguilles d'une montre Disque en cours d'utilisation

Jauge de capacité

La jauge de capacité (voyant interne) comprend six sections qui s'illuminent dans le sens des aiguilles d'une

montre pour indiquer l'espace disque utilisé. Chaque section représente environ 17 % de l'espace disque.

Etant donné que le disque est préformaté et qu'il contient des logiciels et des utilitaires, la première section

s'illumine dès l'installation terminée. Pour activer la jauge de capacité, le pilote correspondant situé sur le CD

doit être installé sur chaque système auquel My Book est connecté.

Activité de la jauge de capacité

La jauge de capacité est automatiquement mise à jour en fonction de l'utilisation du disque. Dans Windows,

vous pouvez manuellement mettre à jour la jauge de capacité en cliquant-droite sur l'icône Button Manager

dans la barre d'état du système, puis cliquez en dehors du menu contextuel pour le fermer.

Mode eSATA

Pendant le mode eSATA, les deux anneaux concentriques s'allument quand le disque est en marche et tournent

dans le sens des aiguilles d'une montre pendant l'activité du disque.

Remarque : La jauge de capacité n'est pas disponible en mode eSATA.

My Book Premium ES Edition | 15

1SU_QIG-200_MLT.book Page 16 Thursday, December 14, 2006 5:57 PM

EMC Retrospect Express

EMC Retrospect Express est un logiciel convivial vous permettant de sauvegarder et de restaurer vos fichiers. Une

fois l'installation terminée, vous pouvez lancer Retrospect Express en double-cliquant sur son icône sur le bureau,

dans la barre d'état du système ou dans la barre d'outils. Vous pouvez facilement naviguer dans les menus et

effectuer vos sélections lorsque le système vous y invite. Vous planifier plusieurs sauvegardes ou faire une

sauvegarde immédiate. Des informations sur la façon d'utiliser ce logiciel, y compris les options de sauvegarde et

les types de fichiers pris en charge, sont disponibles dans l'aide en ligne, accessible à partir de n'importe quel

écran. My Book Premium ES Edition inclut le logiciel de sauvegarde de matériel EMC Retrospect Express 2.0 pour

Windows, le logiciel de sauvegarde EMC Retrospect Express et le logiciel de récupération système pour Mac.

Mise hors tension du disque

Mode USB

Le lecteur de disque externe s'arrête lorsque vous arrêtez l'ordinateur. Vous pouvez aussi procéder comme

suit pour l'arrêter.

Utilisation de la fonctionnalité d'arrêt sécurisé Safe Shutdown

1. Appuyez une fois sur le bouton d'alimentation/Safe Shutdown. Le disque se met hors tension avant que la

lumière du bouton d'alimentation s'éteigne.

2. A ce point-ci, le disque est complètement arrêté et vous pouvez déconnecter l'unité en toute sécurité.

Utilisation de l'arrêt automatique (Windows)

1. Cliquez-droite sur l'icône Retirer le périphérique en toute sécurité dans la barre d'état de votre système

et sélectionnez Retirer le périphérique en toute sécurité. Le disque se met hors tension avant que la

lumière du bouton d'alimentation s'éteigne.

2. A ce point-ci, le disque est complètement arrêté et vous pouvez déconnecter l'unité en toute sécurité.

Mode eSATA

Important : Arrêtez l'ordinateur avant de mettre le disque hors tension ou avant de déconnecter le câble

eSATA. Le fait d'appuyer sur le bouton d'alimentation pour arrêter le disque alors qu'il est toujours connecté

au câble eSATA peut causer une corruption des données.

Une fois que l'ordinateur est arrêté, appuyez sur le bouton d'alimentation pour arrêter le disque.

Remarque : L'arrêt sécurisé Safe Shutdown et la fonction de mise sous tension automatique ne sont pas

disponibles en mode eSATA.

My Book Premium ES Edition | 16

1SU_QIG-200_MLT.book Page 17 Thursday, December 14, 2006 5:57 PM

Dépannage

Si vous rencontrez des problèmes pendant l'installation ou l'utilisation de ce produit, reportez-vous à cette

section de dépannage ou visitez notre site Web d'assistance technique à l'adresse support.wdc.com et lancez

une recherche dans notre Base de connaissances pour obtenir des informations supplémentaires.

Comment Answer ID

 repartitionner et reformater le disque sur le système de fichiers NTFS 207

 repartitionner et reformater le disque sur le système de fichiers HFS+ (journalisé) 287

 installer, partitionner et formater le disque sous Windows 2000 34

 utiliser un disque dur externe WD sur un PC et un Mac 291

 désactiver le paramètre qui amorce le système à partir du lecteur externe 1201

Conformité réglementaire

Informations sur la Classe B de la FCC

Ce dispositif a été testé et trouvé conforme aux normes concernant les dispositifs numériques de Classe B, selon la partie 15 des règles

de la FCC. Ces limites sont conçues pour apporter une protection raisonnable contre des perturbations préjudiciables dans une

installation résidentielle. Cette unité génère, utilise et émet de l'énergie de fréquence radio et peut perturber la réception radio ou télévisée

si elle n'est pas installée et utilisée conformément aux instructions. Cependant, il ne peut pas être garanti qu'aucune interférence ne se

produira dans le cadre d'une installation particulière. Tout changement ou modification qui n'est pas expressément approuvé par WD peut

annuler l'autorisation de l'utilisateur à utiliser cet appareil.

L'utilisateur peut trouver utile le livret suivant, préparé par la Commission fédérale américaine des communications : How to Identify and

Resolve Radio/TV Interference Problems (Comment identifier et résoudre des problèmes de perturbations radio/TV). Ce livret, réf. art. n°

004-000-00345-4 est disponible auprès du Government Printing Office américain, Washington, DC 20402.

Avis réglementaire de la CSA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

This Class B digital apparatus complies with Canadian ICES-003.

Underwriters Laboratories Inc.

Approuvé pour les Etats-Unis et le Canada. CAN/CSA-C22.2 N° 60950-1, UL 60950-1. Matériel des technologies de l'information -

Sécurité - Partie 1 : Conditions générales (fichier E101559).

Certification CE pour l'Europe

Conformité vérifiée avec EN55022 pour les émissions RF et EN50082-1 pour l'immunité générique, selon le cas.

My Book Premium ES Edition | 17

1SU_QIG-200_MLT.book Page 18 Thursday, December 14, 2006 5:57 PM

Informations sur la garantie

Ce produit ne contient pas de pièces pouvant être réparées par l'utilisateur. Pour les réparations, adressez-vous exclusivement au

personnel WD autorisé ou à un centre de services WD agréé.

Obtention de service

WD apprécie votre clientèle et tente de vous fournir les meilleurs services. Si ce Produit nécessite une intervention de maintenance, vous

pouvez contacter le vendeur chez qui vous avez acheté le Produit ou consulter notre site Web à l'adresse support.wdc.com pour savoir

comment obtenir de l'assistance ou une autorisation de retour de matériel (RMA). S'il est déterminé que le Produit peut être défectueux,

vous recevrez un numéro RMA et des instructions pour le renvoi du Produit. Les retours non autorisés (c'est-à-dire ceux sans numéro RMA)

vous seront renvoyés à vos frais. Les retours autorisés doivent être envoyés dans un paquet conforme, prépayé et assuré, à l'adresse

fournie sur vos documents de retour. Le carton et l'emballage d'origine doivent être conservés pour le stockage et l'envoi de votre Produit

WD. Pour établir de façon indiscutable la période de garantie, vérifiez la date d'expiration de la garantie (vous aurez besoin du numéro de

série) à l'adresse support.wdc.com. WD n'assume aucune responsabilité quant aux pertes de données, quelle qu'en soit leur cause, à la

récupération de données perdues, ou aux données contenues dans tout Produit mis en sa possession.

Garantie limitée

WD garantit le Produit contre les vices de fabrication et de matières dans des conditions normales d'utilisation pour une période de un (1)

an, dans toute la mesure autorisée par la loi, et garantit sa conformité aux spécifications WD mentionnées dans la présente. La période de

garantie limitée commencera à la date d'achat apparaissant sur votre facture. WD exclut toute responsabilité pour un Produit renvoyé si

WD détermine que le Produit a été volé à WD ou que le défaut revendiqué a) n'est pas présent, b) ne peut pas raisonnablement être

corrigé en raison de dommages survenus avant l'arrivée du Produit chez WD, c) est attribuable à une utilisation inappropriée, une

installation incorrecte, une modification (notamment l'enlèvement ou l'effacement d'étiquettes et l'ouverture ou l'enlèvement de boîtiers

externes, à moins que le Produit ne figure dans la liste des Produits pouvant être réparés de manière limitée par l'utilisateur et que la

modification spécifique entre dans le cadre des instructions applicables telles que répertoriées à l'adresse support.wdc.com), un accident

ou un mauvais traitement lors de sa possession par un tiers autre que WD. Etant sujette aux restrictions spécifiées ci-dessus, votre seule et

unique garantie sera, pendant la durée de garantie spécifiée ci-dessus et selon le choix de WD, la réparation ou le remplacement du

Produit. La garantie mentionnée de WD s'étendra aux Produits réparés et remplacés pendant la période restante de la garantie d'origine ou

pendant quatre-vingt dix (90) jours à compter de la date d'envoi du Produit remplacé ou réparé, la période la plus longue s'appliquant.

La garantie limitée mentionnée est la seule garantie de WD et s'applique uniquement à des Produits vendus en tant que Produits neufs. Les

recours fournis dans la présente sont donnés en lieu et place de a) n'importe quels et tous recours et garanties, expresses, implicites ou

légales, y compris, mais sans s'y limiter, toute garantie implicite de valeur marchande ou d'adéquation à un usage, et b) n'importe quelles et

toutes obligations et responsabilités pour des dommages, y compris, mais sans s'y limiter, les dommages accidentels, indirects ou

spéciaux, ou n'importe quelle perte financière, manque à gagner ou frais, ou données perdues à la suite ou en lien avec l'achat, l'utilisation

ou la mise en œuvre du Produit, même si WD a été averti de la possibilité de tels dommages. Aux Etats-Unis, dans les états qui ne

permettent pas d'exclusions ou de restrictions aux dommages accessoires ou conséquents, les restrictions précédentes ne s'appliquent

pas. Cette garantie vous donne des droits juridiques spécifiques et vous pouvez avoir d'autres droits qui varient selon les états.

Services d'assistance technique

Si vous avez besoin d'aide ou d'informations supplémentaires pendant l'installation ou l'utilisation normale de ce

produit, visitez notre site Web d'assistance technique à l'adresse

support.wdc.com et faites une recherche dans

notre base de connaissances.

support.wdc.com

www.westerndigital.com

800.ASK.4WDC Amérique du Nord

949.672.7199 Espagnol

+800.6008.6008 Asie-Pacifique

+31.20.4467651 Europe/Moyen-Orient/Afrique

Western Digital

20511 Lake Forest Drive

Lake Forest, California 92630

Etats-Unis

Western Digital, WD et le logo WD sont des marques déposées ; My Book, Premium ES Edition et Safe Shutdown sont des marques de Western Digital Technologies, Inc.

Les autres marques mentionnées dans la présente appartiennent à d'autres sociétés. Les spécifications pourront faire l’objet de modifications sans préavis.

© 2006 Western Digital Technologies, Inc. Tous droits réservés.

2079-701082-200 Nov 2006

My Book Premium ES Edition | 18

1SU_QIG-200_MLT.book Page 19 Thursday, December 14, 2006 5:57 PM

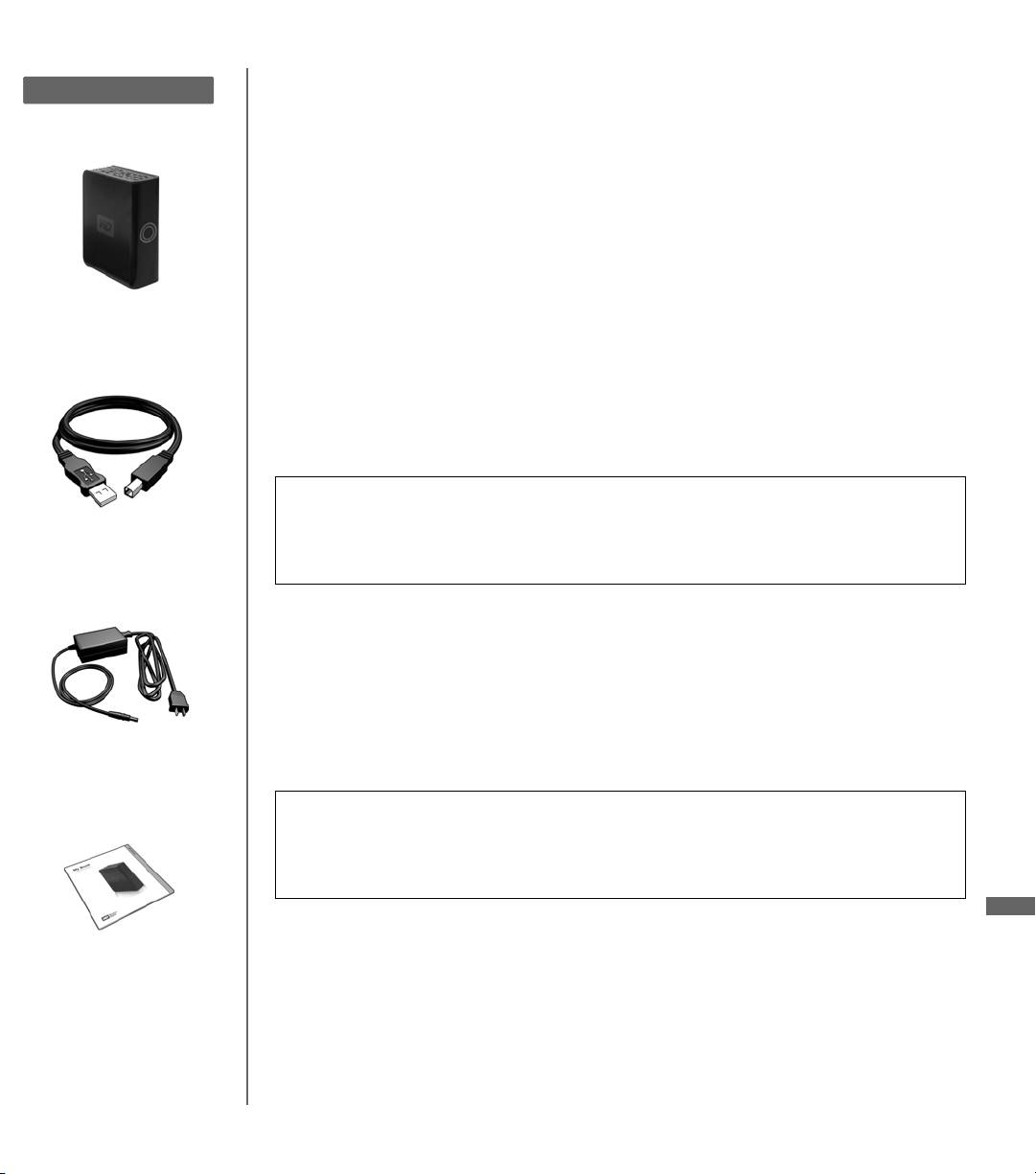

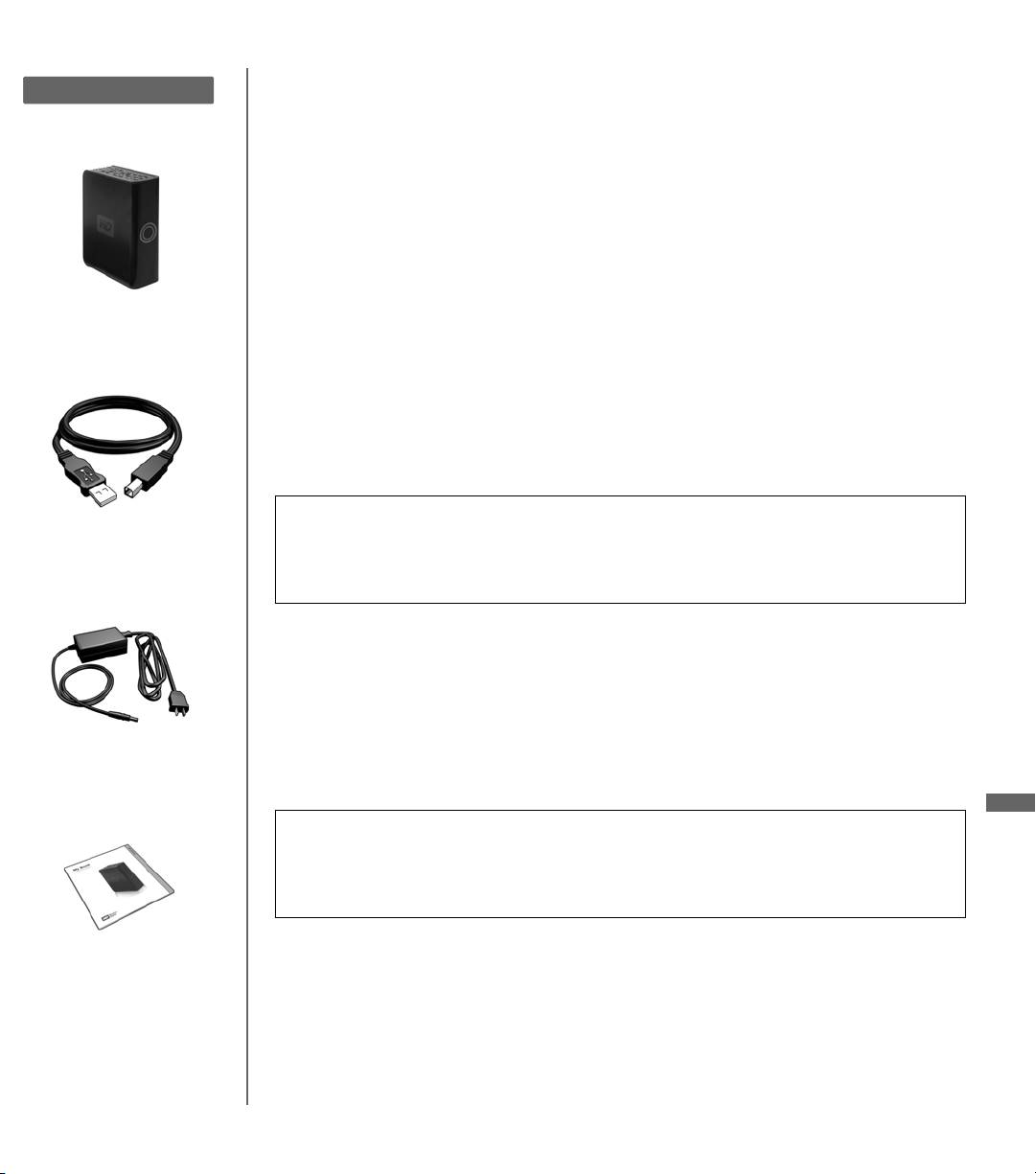

Contenuto del kit

Informazioni preliminari

Contenuto del kit

• Disco rigido con doppia interfaccia esterna

• Cavo USB

•Adattatore CA

• Guida di installazione rapida

Compatibilità

My Book Premium ES Edition

®

®

Windows

Macintosh

• Porta USB o eSATA oppure

• Porta USB o eSATA oppure

scheda eSATA (opzionale)

scheda eSATA (opzionale)

• Windows 2000/XP

®

ITA

•Mac

OS X 10.3 o versione successiva

Nota: le condizioni di compatibilità possono variare in base alla configurazione

hardware e al sistema operativo impiegati dall'utente.

Importante: Per ottenere il massimo in prestazioni e affidabilità, si consiglia di

Cavo USB

installare gli aggiornamenti più recenti e i service pack (SP). Gli utenti Windows

devono selezionare il menu Avvio e quindi Windows Update. Gli utenti Mac

devono selezionare il menu Apple e quindi Aggiornamento Software.

Informazioni sull'unità

My Book Premium ES Edition è preformattato per Windows (FAT32). Per istruzioni su

come ripartizionare e riformattare l'unità su HFS+ (Journaled) prima dell'installazione,

consultare la answer ID 287 nella Knowledge Base all'indirizzo support.wdc.com. Per

istruzioni su come ripartizionare e riformattare l'unità su NTFS prima dell'installazione,

Adattatore di alimentazione CA

consultare la answer ID 207 nella Knowledge Base all'indirizzo support.wdc.com.

Importante: La riformattazione di My Book Premium ES Edition ne presuppone

l'eliminazione totale del contenuto, ivi compreso il software precaricato. Se sono

già stati salvati file su My Book, eseguirne il backup su un altro supporto prima di

riformattare l'unità.

Accessori opzionali

Guida di installazione rapida

Per ulteriori informazioni sugli accessori opzionali per questo prodotto, visitare

store.westerndigital.com (solo Stati Uniti). Fuori dagli Stati Uniti, visitare

support.wdc.com e consultare la answer ID 1487 nella Knowledge Base.

My Book Premium ES Edition | 19

1SU_QIG-200_MLT.book Page 20 Thursday, December 14, 2006 5:57 PM

Installazione dell'unità

Windows

Macintosh

1. Accendere il computer.

1. Accendere il computer.

2. Collegare il cavo di alimentazione e il cavo USB

2. Collegare il cavo di alimentazione e il cavo USB

dell'unità (oppure il cavo eSATA opzionale) come

dell'unità (oppure il cavo eSATA opzionale) come

illustrato.

illustrato.

Nota: per riconoscere l'unità in modalità eSATA,

Nota: per riconoscere l'unità in modalità eSATA,

alcuni controller SATA necessitano il riavvio del

alcuni controller SATA necessitano il riavvio del

sistema.

sistema.

3. Le utilità dell'unità vengono installate

3. L'unità viene montata sulla scrivania. Fare doppio

automaticamente. Se viene visualizzato un

clic sull'icona dell'unità My Book.

avviso di protezione durante l'installazione,

4. Fare doppio clic sulla cartella Mac, quindi

fare clic su Accetto o Continua.

sull'immagine del disco WD Button Manager

4. A procedura ultimata, un menu visualizza

Software che contiene il programma di

un elenco di opzioni tra cui il software

installazione.

®

®

EMC

Retrospect

Express HD e Google

™

.

5. Fare doppio clic sul pacchetto

Per installare il software, è sufficiente fare doppio

WD Button Manager nell'immagine del disco

clic sull'opzione di menu, oppure fare clic su Esci

Mac per installare i driver di Button Manager e

per incominciare ad utilizzare l'unità.

EMC Retrospect Express.

Modalità eSATA

Alimentazione e attività unità

(entrambi gli anelli)

Modalità USB

Indicatore di capacità

(anello interno del LED)

Pulsante Power/Safe Shutdown

™

Indicatore di alimentazione e attività unità

(anello esterno del LED)

Slot di sicurezza

®

†

Kensington

Cavo USB

Cavo di alimentazione

Porta di alimentazione

Cavo eSATA

†

Per ulteriori informazioni sullo Slot di sicurezza Kensington, visitare www.kensington.com.

My Book Premium ES Edition | 20

1SU_QIG-200_MLT.book Page 21 Thursday, December 14, 2006 5:57 PM

Indicatori LED

Le spie funzionano diversamente in base all'interfaccia in uso (USB o eSATA).

Modalità USB

I LED di alimentazione/attività e dell'indicatore di capacità sono due anelli concentrici sul pannello anteriore

dell'unità. L'anello esterno è il LED di alimentazione/attività e l'anello interno è il LED dell'indicatore di capacità.

LED di alimentazione/attività

Aspetto esterno Descrizione

Acceso fisso Stato acceso o modalità risparmio energetico

Lampeggiante veloce (per 3 secondi circa) Transizione a stand-by del sistema

Lampeggiante lento (ogni 5 secondi) Stand-by del sistema

Rotante in senso orario Unità in uso

Indicatore di capacità

L'indicatore di capacità (LED interno) è suddiviso in sei sezioni che si accendono in senso orario per segnalare

lo spazio utilizzato sull'unità. Ciascuna sezione rappresenta il 17 percento circa di spazio su disco. Dato che

l'unità è preformattata e contiene software e utilità, la prima sezione si accende dopo l'installazione. L'indicatore

di capacità viene attivato solo attraverso l'installazione del relativo driver dal CD su ciascun sistema in cui è

collegato My Book.

Attività dell'indicatore di capacità

L'indicatore di capacità viene aggiornato automaticamente ogniqualvolta si utilizza l'unità. In Windows,

l'indicatore di capacità può essere aggiornato facendo clic con il pulsante destro del mouse sull'icona di

Button Manager nella barra delle applicazioni e selezionando il menu di scelta rapida per chiuderlo.

Modalità eSATA

In modalità eSATA, entrambi gli anelli concentrici si accendono quando l'unità è accesa e ruotano in senso

orario se l'unità è attiva.

Nota: l'indicatore di capacità non disponibile in modalità eSATA.

My Book Premium ES Edition | 21

1SU_QIG-200_MLT.book Page 22 Thursday, December 14, 2006 5:57 PM

EMC Retrospect Express

EMC Retrospect Express è un software di facile impiego per il backup e il ripristino dei file. Dopo l'installazione, per

avviare Retrospect Express fare doppio clic sulla relativa icona sul desktop, sulla barra delle applicazioni oppure

sulla barra degli strumenti. Utilizzare i menu per effettuare le selezioni e seguire le indicazioni su schermo. È

possibile eseguire molteplici backup programmati oppure uno immediato. Le informazioni su come utilizzare questo

software, comprese le opzioni di backup e i tipi di file supportati, sono disponibili nella guida in linea accessibile da

qualsiasi schermata. My Book Premium ES Edition è dotato del software di backup EMC Retrospect Express HD

2.0 per Windows e il software di backup e recovery EMC Retrospect Express per Mac.

Spegnimento dell'unità

Modalità USB

L'unità esterna si spegne automaticamente quando si spegne il computer. Per spegnere l'unità, è anche

possibile attenersi ai seguenti passaggi.

Utilizzo di Safe Shutdown

1. Premere il pulsante Accensione/Safe Shutdown una volta. Sarà possibile sentire l'unità spegnersi cui farà

seguito lo spegnimento della spia di alimentazione.

2. L'unità è stata spenta correttamente e adesso è possibile scollegarla.

Utilizzo dello spegnimento automatico (Windows)

1. Fare clic con il pulsante destro del mouse sull'icona Rimozione sicura dell'hardware nella barra delle

applicazioni e selezionare Rimozione sicura dell'hardware. Sarà possibile sentire l'unità spegnersi cui

farà seguito lo spegnimento della spia di alimentazione.

2. L'unità è stata spenta correttamente e adesso è possibile scollegarla.

Modalità eSATA

Importante: Arrestare il computer prima di spegnere l'unità o scollegare il cavo eSATA. Se si spegne l'unità

collegata con un cavo eSATA premendo il pulsante di accensione si rischia di danneggiare i dati.

Dopo aver arrestato il computer, premere il pulsante di accensione per spegnere l'unità.

Nota: Safe Shutdown e Autoalimentazione non sono disponibili in modalità eSATA.

My Book Premium ES Edition | 22

1SU_QIG-200_MLT.book Page 23 Thursday, December 14, 2006 5:57 PM

Risoluzione dei problemi

Nel caso di problemi durante l'installazione o l'impiego del prodotto, fare riferimento alla sezione relativa alla

risoluzione problemi oppure visitare il sito Web dell'assistenza all'indirizzo support.wdc.com ed eseguire una

ricerca nella Knowledge Base.

Come Answer ID

 ripartizionare e riformattare l'unità sul file system NTFS 207

 ripartizionare e riformattare l'unità sul file system HFS+ (Journaled) 287

 installare, partizionare e formattare l'unità in Windows 2000 34

 utilizzare il disco rigido esterno WD su un PC e un Mac 291

 disattivare le impostazioni che avviano il sistema da un'unità esterna 1201

Conformità alle normative

Informazioni FCC sui dispositivi di Classe B

Questo dispositivo è stato collaudato e ritenuto conforme ai limiti previsti per i dispositivi digitali di Classe B in ottemperanza alla Parte 15

delle norme FCC. Detti limiti sono concepiti per offrire un'adeguata protezione contro le interferenze dannose nelle installazioni residenziali.

Questa unità genera, utilizza e può irradiare energia in radiofrequenza e, se non installata e impiegata secondo le istruzioni, può provocare

interferenze dannose alla ricezione radio o televisiva. Non si garantisce, tuttavia, che particolari tipi di installazione possano provocare

interferenze. Eventuali cambiamenti o modifiche non approvate esplicitamente da WD annullano l'autorità dell'utente ad utilizzare questo

apparecchio.

Un valido ausilio sull'argomento è l'opuscolo redatto dalla Federal Communications Commission statunitense: How to Identify and Resolve

Radio/TV Interference Problems. Questo opuscolo, num. di inventario 004-000-00345-4, può essere richiesto all'US Government Printing

Office, Washington, DC 20402.

Comunicato CSA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Questo apparecchio digitale di Classe B è conforme alla norma ICES-003 del Canada.

Underwriters Laboratories Inc.

Approvato per USA e Canada. CAN/CSA-C22.2 No. 60950-1, UL 60950-1. Information Technology Equipment - Safety - Part 1: General

Requirements (File E101559) (Apparecchiature IT - Sicurezza - Parte 1: Requisiti generali).

Conformità CE (Unione Europea)

L'unità è conforme, ove applicabile, alle direttive EN55022 per le emissioni di radiofrequenze e EN55024-1 per l'immunità generica.

My Book Premium ES Edition | 23

1SU_QIG-200_MLT.book Page 24 Thursday, December 14, 2006 5:57 PM

Informazioni sulla garanzia

Questo prodotto non contiene alcun componente riparabile dall'utente. Eventuali interventi sul prodotto devono essere eseguiti

esclusivamente da personale autorizzato WD o presso un centro autorizzato WD.

Come ottenere assistenza

WD vi è grata per aver scelto un suo prodotto e tenterà sempre di fornirvi un servizio di assistenza eccellente. Se questo prodotto necessita

di manutenzione, rivolgersi al rivenditore presso il quale è stata acquistato o visitare il sito Web di supporto dei prodotti all'indirizzo

support.wdc.com per richiedere informazioni su come ottenere assistenza o un numero RMA. Se si determina che il Prodotto è difettoso,

verrà assegnato un numero RMA e l'utente riceverà istruzioni su come effettuarne la resa. Una resa non autorizzata (ad esempio, una priva

dell'obbligatorio numero RMA) verrà restituita a spese dell'utente. Le rese autorizzate devono essere inviate all'indirizzo riportato sulla

documentazione di resa fornita in un contenitore di spedizione approvato, prepagato ed assicurato. Si consiglia di conservare il contenitore

e il materiale di imballaggio originali per custodire o spedire il prodotto a WD. Per determinare in maniera definitiva il periodo di garanzia,

controllare la scadenza della garanzia (numero di serie richiesto) tramite support.wdc.com. WD non sarà in alcun modo responsabile per la

perdita di dati, qualunque sia la causa, né per il ripristino di dati persi o i dati contenuti in qualsiasi prodotto restituito in suo possesso.

Garanzia limitata

WD garantisce che il Prodotto, nel corso del normale utilizzo, sarà privo di difetti di materiale e di lavorazione per un periodo di un (1) anno,

a meno che non sia richiesto altrimenti dalla legge, e quindi sarà conforme alle specifiche di WD. Questo periodo di garanzia limitata avrà

inizio dalla data di acquisto riportata sullo scontrino di acquisto. WD declina ogni responsabilità per qualsiasi Prodotto reso, ove fosse

determinato che lo stesso sia stato rubato o che il difetto dichiarato a) non sia presente, b) non può essere adeguatamente rettificato per

danni verificatisi prima che WD ricevesse il Prodotto, oppure c) sia attribuibile a uso improprio, installazione non corretta, alterazione (ivi

compresi rimozione o cancellazione delle etichette e apertura e rimozione delle coperture esterne, tranne se il prodotto è ad intervento

circoscritto dell'utente e la specifica alterazione è prevista dalle istruzioni pertinenti riportate sul sito support.wdc.com), incidenti o manovre

errate mentre in possesso di terzi che non fossero WD. Entro i limiti summenzionati, la garanzia unica ed esclusiva dell'utente sarà, nel

periodo di garanzia specificato dianzi e a discrezione di WD, la riparazione o la sostituzione del prodotto. La presente garanzia di WD verrà

estesa per i Prodotti riparati o sostituiti per il residuo del periodo applicabile della garanzia originale oppure per novanta (90) giorni dalla

data di spedizione del prodotto riparato o sostituito, tenendo conto di quello con durata maggiore.

La presente garanzia limitata è la sola garanzia di WD ed è applicabile solo ai prodotti venduti come nuovi. I rimedi ivi offerti sono in luogo

di a) qualsiasi e tutti gli altri rimedi e garanzie esplicite, implicite o imposte per legge, compresa, senza limitazione, qualunque garanzia

implicita di commerciabilità o di adeguatezza per un determinato scopo e b) qualsiasi e tutti gli obblighi e le responsabilità di WD per danni,

compresi, senza limitazione, i danni accidentali, consequenziali o speciali o qualunque perdita finanziaria, perdita di profitti o eventuali

spese, nonché perdita di dati conseguenti all'acquisto, all'impiego o alle prestazioni del Prodotto anche se WD era al corrente della

possibilità di tali danni. Negli Stati Uniti, alcuni stati non ammettono esclusione o limitazione dei danni incidentali o consequenziali, pertanto

le limitazioni summenzionate potrebbero non applicarsi all'utente. Questa garanzia attribuisce specifici diritti legali, cui potrebbero

aggiungersi altri diritti che variano da stato a stato.

Servizi di supporto tecnico

Per ulteriori informazioni o assistenza durante l'installazione o l'impiego di questo prodotto, visitare il nostro sito

Web per il supporto tecnico all'indirizzo

support.wdc.com ed eseguire ricerche nella Knowledge Base.

support.wdc.com

www.westerndigital.com

800.ASK.4WDC North America

949.672.7199 Spagnolo

+800.6008.6008 Asia Pacifico

+31.20.4467651 Europa/Medio Oriente/Africa

Western Digital

20511 Lake Forest Drive

Lake Forest, California 92630

U.S.A.

Western Digital, WD e il logo WD sono marchi depositati; My Book, Premium ES Edition e Safe Shutdown sono marchi commerciali di Western Digital Technologies, Inc.

Gli altri marchi menzionati nel documento appartengono ad altre società. Le specifiche sono soggette a modifica senza preavviso.

©2006 Western Digital Technologies, Inc. Tutti i diritti riservati.

2079-701082-200 Nov 2006

My Book Premium ES Edition | 24

1SU_QIG-200_MLT.book Page 31 Thursday, December 14, 2006 5:57 PM

Conteúdo do kit

Primeiros passos

Conteúdo do kit

• Unidade de disco rígido externa de interface dupla

• Cabo USB

• Adaptador de CA

• Guia de instalação rápida

Compatibilidade

My Book Premium ES Edition

®

®

Windows

Macintosh

• Porta USB ou eSATA disponível ou

• Porta USB ou eSATA disponível ou

placa adaptadora eSATA (opcional)

placa adaptadora eSATA (opcional)

• Windows 2000/XP

®

•Mac

OS X 10.3 ou mais recente

Nota: a compatibilidade pode variar dependendo da configuração do computador e

do sistema operacional do usuário.

POR

Importante: para obter desempenho e confiabilidade máximos, recomenda-se a

Cabo USB

instalação do pacote de serviço (SP) e atualizações mais recentes. No Windows,

vá para o menu Iniciar e selecione Windows Update. No Mac, vá para o menu

Apple e selecione Atualização de software.

Sobre sua unidade

O My Book Premium ES Edition está pré-formatado para Windows (FAT32).

Para obter instruções sobre como reparticionar e reformatar a unidade para

HFS+ (com diário) antes da instalação, consulte a resposta Answer ID 287 na

base de conhecimentos em support.wdc.com. Para obter instruções sobre como

Adaptador de CA

reparticionar e reformatar a unidade para NTFS antes da instalação, consulte a

resposta Answer ID 207 na base de conhecimentos em support.wdc.com.

Importante: reformatar o My Book Premium ES Edition apaga o seu conteúdo,

incluindo o software pré-carregado. Se você já tiver gravado arquivos no My Book,

certifique-se de fazer uma cópia deles em outra mídia antes de reformatá-lo.

Acessórios opcionais

Guia de instalação rápida

Para obter mais informações sobre acessórios opcionais para este produto, visite

store.westerndigital.com (somente nos EUA). Fora dos EUA, visite support.wdc.com

e faça uma busca na nossa base de conhecimentos pela resposta Answer ID 1487.

My Book Premium ES Edition | 31

1SU_QIG-200_MLT.book Page 32 Thursday, December 14, 2006 5:57 PM

Instalação da unidade

Windows

Macintosh

1. Ligue o computador.

1. Ligue o computador.

2. Conecte o cabo de alimentação de energia da

2. Conecte o cabo de alimentação de energia da

unidade e o cabo USB (ou cabo eSATA opcional)

unidade e o cabo USB (ou cabo eSATA opcional)

conforme mostrado.

conforme mostrado.

Nota: alguns controladores SATA requerem uma

Nota: alguns controladores SATA requerem

reinicialização do sistema para reconhecer a

uma reinicialização do sistema para reconhecer

unidade em modo eSATA.

a unidade em modo eSATA.

3. Os utilitários da unidade são instalados

3. A unidade é montada no desktop. Clique duas

automaticamente. Se um alerta de segurança

vezes no ícone da unidade My Book.

for exibido durante a instalação, clique em

4. Clique duas vezes na pasta Mac e clique duas

Aceitar ou Continuar.

vezes na imagem de disco WD Button Manager

4. Ao terminar, um menu exibe uma lista de opções

Software que contém o instalador.

®

®

que incluem os software EMC

Retrospect

5. Clique duas vezes no pacote WD Button Manager

Express HD e Google

™

. Para instalar o software,

dentro da imagem de disco do Mac para instalar o

simplesmente clique duas vezes em sua opção do

Button Manager e o software EMC Retrospect

menu ou então clique em Sair

para começar a

Express.

usar a unidade.

Modo eSATA

Atividade de energia e da unidade

(ambos os anéis)

Modo USB

Indicador de capacidade

(anel interno do LED )

Botão Liga e Desliga/Safe Shutdown

™

Indicador de atividade de energia e da unidade

(anel externo do LED )

®

Kensington

Security Slot

†

Cabo USB

Cabo de alimentação

Porta de energia

Cabo eSATA

†

Para obter mais informações sobre o Kensington Security Slot, visite www.kensington.com.

My Book Premium ES Edition | 32

1SU_QIG-200_MLT.book Page 33 Thursday, December 14, 2006 5:57 PM

Indicadores LED

Os indicadores de LED funcionam de forma diferente, dependendo da interface usada (USB ou eSATA).

Modo USB

O LED de energia/atividade e o LED indicador de capacidade são dois anéis concêntricos no painel frontal da

unidade. O anel externo é o LED de energia/atividade e o anel interno é o LED indicador de capacidade.

LED de energia/atividade

Aparência Descrição

Aceso Estado ligado ou estado de economia de energia

Piscando rápido (por aprox. 3 segundos) Transição para espera do sistema

Piscando lento (a cada 5 segundos) Espera do sistema

Rotação no sentido horário Unidade em uso

Indicador de capacidade

O Indicador de capacidade (LED interno) consiste em seis seções que se iluminam no sentido horário para

indicar o espaço utilizado na unidade. Cada seção representa aproximadamente 17 por cento do espaço no

disco. Como esta unidade é pré-formatada e contém software e utilitários, a primeira seção estará iluminada

após a instalação. O Indicador de Capacidade é ativado somente por meio da instalação de seu driver a partir

do CD, que deve ser instalado em cada sistema no qual o My Book for conectado.

Atividade do indicador de capacidade

O indicador de capacidade é atualizado automaticamente com o uso da unidade. No Windows, é possível

atualizar manualmente o indicador de capacidade clicando com o botão direito do mouse no ícone do

Button Manager na bandeja do sistema e depois clicando fora do menu pop-up para fechá-lo.

Modo eSATA

No modo eSATA, ambos os anéis concêntricos se acendem quando a unidade está ligada e giram no sentido

horário durante a atividade da unidade.

Nota: o indicador de capacidade não está disponível no modo eSATA.

My Book Premium ES Edition | 33

1SU_QIG-200_MLT.book Page 34 Thursday, December 14, 2006 5:57 PM

EMC Retrospect Express

O software EMC Retrospect Express é uma solução fácil de usar para fazer backup e restauração de seus

arquivos. Após a instalação, você pode iniciar o Retrospect Express clicando duas vezes em seu ícone na

área de trabalho ou na bandeja do sistema ou na barra de ferramentas. Navegue facilmente através dos

menus e faça suas seleções conforme solicitado. Você pode programar vários backups ou executar um backup

imediato. Infomações sobre o uso deste software, incluindo opções de backup e arquivos suportados estão

disponíveis na ajuda online que pode ser acessada de qualquer tela. O My Book Premium ES Edition inclui o

software de backup EMC Retrospect Express HD 2.0 para Windows e o software de backup e recuperação

de sistema EMC Retrospect Express para Mac.

Desligamento da unidade

Modo USB

A unidade externa é desligada quando você desliga o computador. Você também pode executar as etapas a

seguir para desligar a unidade.

Uso do Safe Shutdown

1. Pressione o botão de Liga e Desliga/Safe Shutdown uma vez. Você pode ouvir a unidade desligar antes

que o indicador luminoso de energia apague.

2. A unidade está desligada adequadamente, e é possível desconectá-la com segurança.

Uso de desligamento automático (Windows)

1. Clique com o botão direito do mouse no ícone Remover hardware com segurança na bandeja do

sistema e selecione Remover hardware com segurança. Você pode ouvir a unidade desligar antes

que o indicador luminoso de energia apague.

2. A unidade está desligada adequadamente, e é possível desconectá-la com segurança.

Modo eSATA

Importante: desligue o computador antes de desligar a unidade ou desconectar o cabo eSATA.

Pressionar o botão de Liga e Desliga para desligar a unidade quando ela está conectada via eSATA

pode causar corrupção dos dados.

Após desligar o computador, pressione o botão de Liga e Desliga para desligar a unidade.

Nota: Safe Shutdown e AutoPower não estão disponíveis no modo eSATA.

My Book Premium ES Edition | 34

1SU_QIG-200_MLT.book Page 35 Thursday, December 14, 2006 5:57 PM

Solução de problemas

Se tiver problemas ao instalar ou usar este produto, consulte esta seção de solução de problemas ou visite

nosso Web site de suporte, support.wdc.com e procure mais ajuda em nossa base de conhecimento.

Como Answer ID

 reparticionar e reformatar a unidade para o sistema de arquivos NTFS 207

 reparticionar e reformatar a unidade para o sistema de arquivos HFS+ (com diário) 287

 instalar, particionar e formatar a unidade no Windows 2000 34

 usar uma unidade de disco rígido externa WD em um PC e em um Mac 291

 desabilitar a configuração que inicializa o sistema a partir da unidade externa 1201

Conformidade regulatória

Informações para Classe B da FCC

Este dispositivo foi testado e obedece aos limites de dispositivo digital da Classe B, segundo a Parte 15 das regras da FCC. Esses limites

visam oferecer proteção razoável contra interferências prejudiciais em instalação residencial. Essa unidade gera, utiliza e pode irradiar

energia de rádio-freqüência e, se não instalada e utilizada de acordo com as instruções, pode causar interferências à recepção de rádio ou

televisão. Entretanto, não há garantias de que não ocorrerão interferências em uma determinada instalação. Mudanças ou modificações

não aprovadas expressamente pela WD podem anular o direito do usuário de operar este equipamento.

O seguinte folheto, elaborado pelo Federal Communications Commission (FCC), pode ser útil: How to Identify and Resolve Radio/TV

Interference Problems ("Como Identificar e Resolver Problemas de Interferência de Rádio e TV"). Esse folheto está disponível através do

número de estoque 004-000-00345-4 no US Government Printing Office (Departamento de edição do Governo dos EUA), Washington,

DC 20402.

Aviso da CSA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Esse é um aparelho digital da Classe B compatível com ICES-003 Canadense.

Underwriters Laboratories Inc.

Aprovado para os Estados Unidos e Canadá. CAN/CSA-C22.2 No. 60950-1, UL 60950-1. Information Technology Equipment - Safety -

Part 1: General Requirements (Equipamento de tecnologia da informação - Segurança - Parte 1: Requisitos gerais) (Arquivo E101559).

Conformidade CE para Europa

Certificado obedecendo as normas EN55022 para Emissões de radiofreqüência e EN50082-1 para Imunidade genérica, conforme

aplicável.

My Book Premium ES Edition | 35

1SU_QIG-200_MLT.book Page 36 Thursday, December 14, 2006 5:57 PM

Informações sobre a garantia

Este produto não contém partes que possam ser reparadas pelo usuário. Consulte apenas pessoas autorizadas pela WD ou um centro de

serviço aprovado pela WD.

Como obter manutenção

A WD valoriza seus negócios e sempre tenta oferecer-lhe o melhor serviço. Se for necessária manutenção deste Produto, entre em

contato com o revendedor de quem comprou o Produto, ou visite nosso Web site de suporte, support.wdc.com para obter informações

sobre assistência ou uma Return Material Authorization -RMA (Autorização para devolução de material). Se for determinado que o produto

está com defeito, você receberá um número de RMA e instruções para devolvê-lo. Uma devolução não autorizada (ou seja, sem um número

de RMA emitido) lhe será devolvida, e as despesas serão pagas por você. As devoluções autorizadas devem ser enviadas em uma caixa de

remessa aprovada, pré-pagas e seguradas ao endereço fornecido nos documentos de devolução. A caixa original e materiais de

embalagem devem ser mantidos para armazenar ou remeter seu produto WD. Para estabelecer de forma conclusiva o período de garantia,

verifique a validade da garantia (número de série necessário) no endereço support.wdc.com . A WD não terá nenhuma responsabilidade

pela perda de dados, independentemente da causa, pela recuperação de dados perdidos ou pelos dados contidos em qualquer Produto

que seja colocado em sua posse.

Garantia Limitada

A WD garante que o Produto, no curso de seu uso normal, não apresentará defeitos em relação ao material e à fabricação por um período

de 1 (um) ano, a menos que exigido de outra forma pela lei, e estará de acordo com as especificações da WD. Esse período de garantia

limitada deve começar na data de aquisição especificada no seu recibo de compra. A WD não terá nenhuma responsabilidade por nenhum

Produto devolvido se a WD determinar que o Produto foi furtado da WD ou que o defeito declarado a) não estiver presente, b) não puder

ser retificado razoavelmente devido a danos ocorridos antes de a WD receber o Produto, ou c) for atribuível a uso indevido, instalação

incorreta, alteração (incluindo remoção ou obstrução de etiquetas e abertura ou remoção de gabinetes externos, a menos que o produto

esteja na lista de produtos com manutenção pelo usuário limitada e a alteração específica estiver dentro do escopo das instruções

aplicáveis, conforme encontradas no endereço support.wdc.com), acidente ou manuseio indevido enquanto em posse de terceiros que

não a WD. Sujeito às limitações acima especificadas, sua única e exclusiva garantia deve ser, durante o período de garantia acima

especificado e em condição de opção pela WD, de reparar ou repor o Produto. A garantia prevista pela WD se estenderá a produtos

reparados ou substituídos dentro do período aplicável restante da garantia original ou 90 (noventa) dias a partir da data da remessa do

produto reparado ou substituído, seja qual for a maior.

A garantia limitada prevista é a única garantia da WD e é aplicável somente aos produtos vendidos como novos. Os recursos fornecidos

aqui substituem a) quaisquer e todos os outros recursos e garantias explícitos, implícitos ou estatutários, incluindo, mas não limitados a

qualquer garantia implícita de comerciabilidade ou adequação para qualquer finalidade específica e b) quaisquer e todas as obrigações e

responsabilidades da WD por danos, incluindo, mas não limitadas a danos acidentais, indiretos ou específicos, ou qualquer prejuízo

financeiro, lucros cessantes ou despesas, ou perda de dados resultante ou relacionada com a compra, uso ou desempenho do Produto,

mesmo se a WD tiver sido informada sobre a eventual possibilidade de tais danos. Nos Estados Unidos, alguns estados não permitem a

exclusão ou limitações de danos incidentais ou conseqüenciais, sendo assim as limitações acima podem não ser aplicáveis ao seu caso.

Esta garantia dá direitos legais específicos, sendo que você também pode ter outros direitos que variam em cada estado.

Serviços de suporte técnico

Caso necessite de informações adicionais ou ajuda durante a instalação ou utilização normal deste produto,

visite o site de suporte do produto na Web em

support.wdc.com e pesquise em nossa base de conhecimento.

support.wdc.com

www.westerndigital.com

800.ASK.4WDC América do Norte

949.672.7199 em espanhol

+800.6008.6008 Ásia Pacífico

+31.20.4467651 Europa/Oriente Médio/África

Western Digital

20511 Lake Forest Drive

Lake Forest, California 92630

E.U.A.

Western Digital, WD, e o logotipo da WD são marcas registradas e My Book, Premium ES Edition, WD Backup e Safe Shutdown são marcas comerciais da Western Digital Technologies, Inc.

Outras marcas pertencentes a outras empresas podem ser mencionadas neste documento. As especificações estão sujeitas a alterações sem aviso prévio.

©2006 Western Digital Technologies, Inc. Todos os direitos reservados.

2079-701082-200 Nov 2006

My Book Premium ES Edition | 36

1SU_QIG-200_MLT.book Page 37 Thursday, December 14, 2006 5:57 PM

Inhoud van het pakket

Voordat u aan de slag gaat

Inhoud van het pakket

• Externe harde schijf met dubbele interface

•USB-kabel

• Netspanningsadapter

• Beknopte installatiegids

Compatibiliteit

My Book Premium ES Edition

®

®

Windows

Macintosh

• Beschikbare USB- of eSATA-poort of

• Beschikbare USB- of eSATA-poort of

eSATA-adapterkaart (optioneel)

eSATA-adapterkaart (optioneel)

• Windows 2000/XP

®

•Mac

OS X 10.3 of hoger

Opmerking: De compatibiliteit kan variëren afhankelijk van de hardwareconfiguratie

en het besturingssysteem van de gebruiker.

Belangrijk: We raden u aan de nieuwste updates en servicepack (SP) te

NLD

USB-kabel

installeren voor optimale prestaties en betrouwbaarheid. Ga voor Windows naar

het menu Start en kies Windows Update. Ga voor de Mac naar het Apple-menu

en kies Software-update.

Informatie over uw apparaat

My Book Premium ES Edition is reeds voor Windows geformatteerd (FAT32). Als u

de schijf voorafgaand aan de installatie opnieuw wilt partitioneren en opnieuw wilt

formatteren naar HFS+ (Journaled), raadpleeg dan Answer ID 287 in de Knowledge

Base op support.wdc.com voor nadere instructies. Als u de schijf voorafgaand aan

Netvoedingsadapter

de installatie opnieuw wilt partitioneren en opnieuw wilt formatteren naar NTFS,

raadpleeg dan Answer ID 207 in de Knowledge Base op support.wdc.com voor

nadere instructies.

Belangrijk: Als u My Book Premium ES Edition opnieuw formatteert, wordt alle

inhoud gewist, inclusief de al geladen software. Als u al bestanden hebt

opgeslagen op My Book moet u eerst een back-up maken op een ander medium

voordat u de schijf opnieuw formatteert.

Beknopte installatiegids

Optionele accessoires

Ga voor nadere informatie over optionele accessoires voor dit product naar

store.westerndigital.com (alleen voor de VS). Ga als u buiten de VS woont naar

support.wdc.com en zoek in onze knowledge base Answer ID 1487.

My Book Premium ES Edition | 37

1SU_QIG-200_MLT.book Page 38 Thursday, December 14, 2006 5:57 PM

De schijf installeren

Windows

Macintosh

1. Schakel uw computer in.

1. Schakel uw computer in.

2. Sluit het stroomsnoer en de USB-kabel van het

2. Sluit het stroomsnoer en de USB-kabel van het

station (of de optionele eSATA-kabel) aan zoals

station (of de optionele eSATA-kabel) aan zoals

afgebeeld.

afgebeeld.

Opmerking: Bij sommige SATA-controllers moet

Opmerking: Bij sommige SATA-controllers moet

het systeem opnieuw worden opgestart voordat

het systeem opnieuw worden opgestart voordat

de schijf wordt herkend in de eSATA-modus.

de schijf wordt herkend in de eSATA-modus.

3. De schijfhulpprogramma's worden automatisch

3. De schijf wordt aan het bureaublad gekoppeld.

geïnstalleerd. Wanneer er een waarschuwing over

Dubbelklik op het pictogram van de schijf My

de beveiliging wordt weergegeven tijdens de

Book.

installatie, klik dan op Accepteren of Doorgaan.

4. Dubbelklik op de map Mac en dubbelklik

4. Na voltooiing wordt er een menu met

vervolgens op de WD Button Manager Software-

keuzemogelijkheden weergegeven, onder andere

schijfkopie die het installatieprogramma bevat.

®

®

voor software van EMC

Retrospect

Express HD

5. Dubbelklik op het pakket WD Button Manager in

en Google

™

. Als u de software wilt installeren,

de Mac-schijfkopie om de Button Manager- en

dubbelklikt u op uw keuze in het menu. Klik anders

EMC Retrospect Express-software te installeren.

op Quit

(afsluiten) om de schijf te gebruiken.

eSATA-modus

Spanning en schijfactiviteit

(beide ringen)

USB-modus

Capaciteitsmeter (binnenste LED-ring)

Aan/uit-knop met Safe Shutdown

™

Spannings- en schijfactiviteitsindicator

(buitenste LED-ring)

®

Kensington

Security Slot

†

USB-kabel

Stroomkabel

Voedingspoort

eSATA-kabel

†

Ga voor nadere informatie over de Kensington Security Slot naar www.kensington.com.

My Book Premium ES Edition | 38

1SU_QIG-200_MLT.book Page 39 Thursday, December 14, 2006 5:57 PM

LED-lampjes

De werking van de LED-indicatoren hangt af van de gebruikte interface (USB of eSATA).

USB-modus

De LED's voor Voeding/Activiteit en Capacity Gauge (berekenen van de hoeveelheid ruimte) zijn twee ronde

ringen op het voorpaneel van het station. De buitenste ring is de LED voor Voeding/Activiteit en de binnenste

ring is voor Capacity Gauge (berekenen van de hoeveelheid ruimte).

LED voor Voeding/Activiteit

Uiterlijk Beschrijving

Brandend Voeding aan of energiebesparingsstand

Snel knipperend (gedurende ongeveer 3 seconden) Systeem gaat naar stand-by

Langzaam knipperend (elke 5 seconden) Systeem is stand-by

Draaiend naar rechts Station in gebruik

Capacity Gauge (berekenen van ruimte)

De Capacity Gauge (berekenen van ruimte) (binnenste LED) bestaat uit zes delen die rechtsom gaan

branden om de gebruikte ruimte op het station aan te geven. Elk deel staat voor ongeveer 17 procent van

de schijfruimte. Dit station is al geformatteerd en bevat software en hulpprogramma's; daarom brandt het

eerste deel tijdens de installatie. De Capacity Gauge kan alleen via de installatie van het stuurprogramma

vanaf de cd worden ingeschakeld. Dit programma moet op elk systeem worden geïnstalleerd waarop

My Book is aangesloten.

Activiteit van de Capacity Gauge

De Capacity Gauge wordt automatisch bijgewerkt wanneer het station in gebruik is. In Windows kunt u de

Capacity Gauge automatisch bijwerken door met rechts te klikken op het pictogram Button Manager in de

systeembalk en daarna buiten het pop-upmenu te klikken om het te sluiten.

eSATA-modus

In de eSATA-modus worden beide concentrische ringen verlicht wanneer de schijf is ingeschakeld en bij

schijfactiviteit draaien beide ringen rechtsom.

Opmerking: De Capacity Gauge is niet beschikbaar in de eSATA-modus.

My Book Premium ES Edition | 39

1SU_QIG-200_MLT.book Page 40 Thursday, December 14, 2006 5:57 PM

EMC Retrospect Express

EMC Retrospect Express is gebruiksvriendelijke software voor het maken van back-ups en het herstellen van

uw bestanden. Na de installatie kunt u Retrospect Express starten door te dubbelklikken op het pictogram dat

zich op het bureaublad of in het systeemvak of de werkbalk bevindt. U kunt snel en gemakkelijk door de menu's

bladeren en opties selecteren. U kunt meerdere geplande back-ups instellen of meteen een back-up uitvoeren.

Informatie over het gebruik van deze software, inclusief back-upopties en ondersteunde bestandstypen,

staat in de on line ondersteuning die via elk scherm toegankelijk is. My Book Premium ES Edition bevat

EMC Retrospect Express HD 2.0 back-upsoftware voor Windows en EMC Retrospect Express back-up-

en systeemherstelsoftware voor Mac.

De schijf uitschakelen

USB-modus

De externe schijf wordt uitgeschakeld wanneer u de computer uitzet. U kunt de schijf ook uitschakelen door de

volgende stappen uit te voeren.

Safe Shutdown gebruiken

1. Druk één keer op de Aan/uit-knop (Safe Shutdown-knop). U hoort wellicht de schijf uitschakelen voordat de

spannings-LED uitgaat.

2. Het station is nu goed afgesloten, en u kunt het station veilig loskoppelen.

Automatisch uitschakelen gebruiken (Windows)

1. Klik met de rechtermuisknop op het pictogram Hardware veilig verwijderen in het systeemvak en selecteer

Hardware veilig verwijderen

. U hoort wellicht de schijf uitschakelen voordat de spannings-LED uitgaat.

2. Het station is nu goed afgesloten, en u kunt het station veilig loskoppelen.

eSATA-modus

Belangrijk: Zet de computer uit voordat u de schijf uitschakelt of de eSATA-kabel loskoppelt. Als u de

Aan/uit-knop indrukt om de schijf uit te schakelen terwijl deze nog via eSATA verbonden is, kan dit

beschadiging van gegevens tot gevolg hebben.

Zet eerst de computer uit en druk daarna de Aan/uit-knop in om de schijf uit te schakelen.

Opmerking: Safe Shutdown en Automatisch Aan/uit zijn niet beschikbaar in de eSATA-modus.

My Book Premium ES Edition | 40

1SU_QIG-200_MLT.book Page 47 Thursday, December 14, 2006 5:57 PM

Rozwiązywanie problemów

Jeśli potrzebne są dodatkowe informacje lub pomoc przy instalacji lub użytkowaniu tego produktu należy

sprawdzić część Rozwiązywanie problemów lub odwiedzić stronę pomocy technicznej pod adresem

support.wdc.com i przeszukać bazę wiedzy (Knowledge Base).

Jak wykonać Answer ID

 ponowne dzielenie na partycje i formatowanie napędu w systemie plików NTFS 207

 ponowne dzielenie na partycje i formatowanie napędu w systemie plików HFS+

287

(Journaled)

 instalacja, dzielenie na partycje i formatowanie napędu w systemie Windows 2000 34

 jak używać zewnętrzny dysk WD z komputerami PC i Mac 291

 wyłączanie ustawienia powodującego ładowanie systemu z zewnętrznego napędu 1201

Zgodność z przepisami

Informacja FCC klasa B

Urządzenie to zostało poddane testom, które wykazały, że spełnia ograniczenia dla urządzeń cyfrowych klasy B, zgodnie z Częścią

15 Zasad FCC. Powyższe ograniczenia stworzono w celu zapewnienia stosownego zabezpieczenia przed szkodliwymi zakłóceniami

w instalacjach domowych. Urządzenie to generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i w przypadku

instalacji oraz używania niezgodnie z instrukcjami, może powodować uciążliwe zakłócenia odbioru radia lub telewizji. Nie ma jednak

żadnych gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jakiekolwiek zmiany lub modyfikacje wykonane bez wyraźnego

zezwolenia firmy WD mogą spowodować pozbawienie użytkownika prawa do korzystania z tego urządzenia.

Może okazać się przydatna następująca broszura, przygotowana przez Federal Communications Commission (Federalna Komisja

d/s Komunikacji): How to Identify and Resolve Radio/TV Interference Problems (Identyfikacja i rozwiązywanie problemów

dotyczących zakłóceń radiowo/telewizyjnych). Broszura ta o numerze asortymentowym 004-000-00345-4 jest dostępna w US

Government Printing Office, Washington, DC 20402.

Uwaga CSA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

To urządzenie cyfrowe klasy B spełnia wymagania kanadyjskiej normy ICES-003.

Underwriters Laboratories Inc.

Zatwierdzone do użytku na terenie USA i Kanady. CAN/CSA-C22.2 No. 60950-1, UL 60950-1. Information Technology Equipment -

Safety - Part 1: General Requirements (Sprzęt komputerowy - Bezpieczeństwo - Część 1: Wymagania ogólne) (Numer ewidencyjny
