Manual for Grandstream UCM6510 Quick Installation Guide
Grandstream Networks, Inc.
126 Brookline Ave, 3rd Floor
Boston, MA 02215. USA
Tel : +1 (617) 566 - 9300
Fax: +1 (617) 249 - 1987
www.grandstream.com

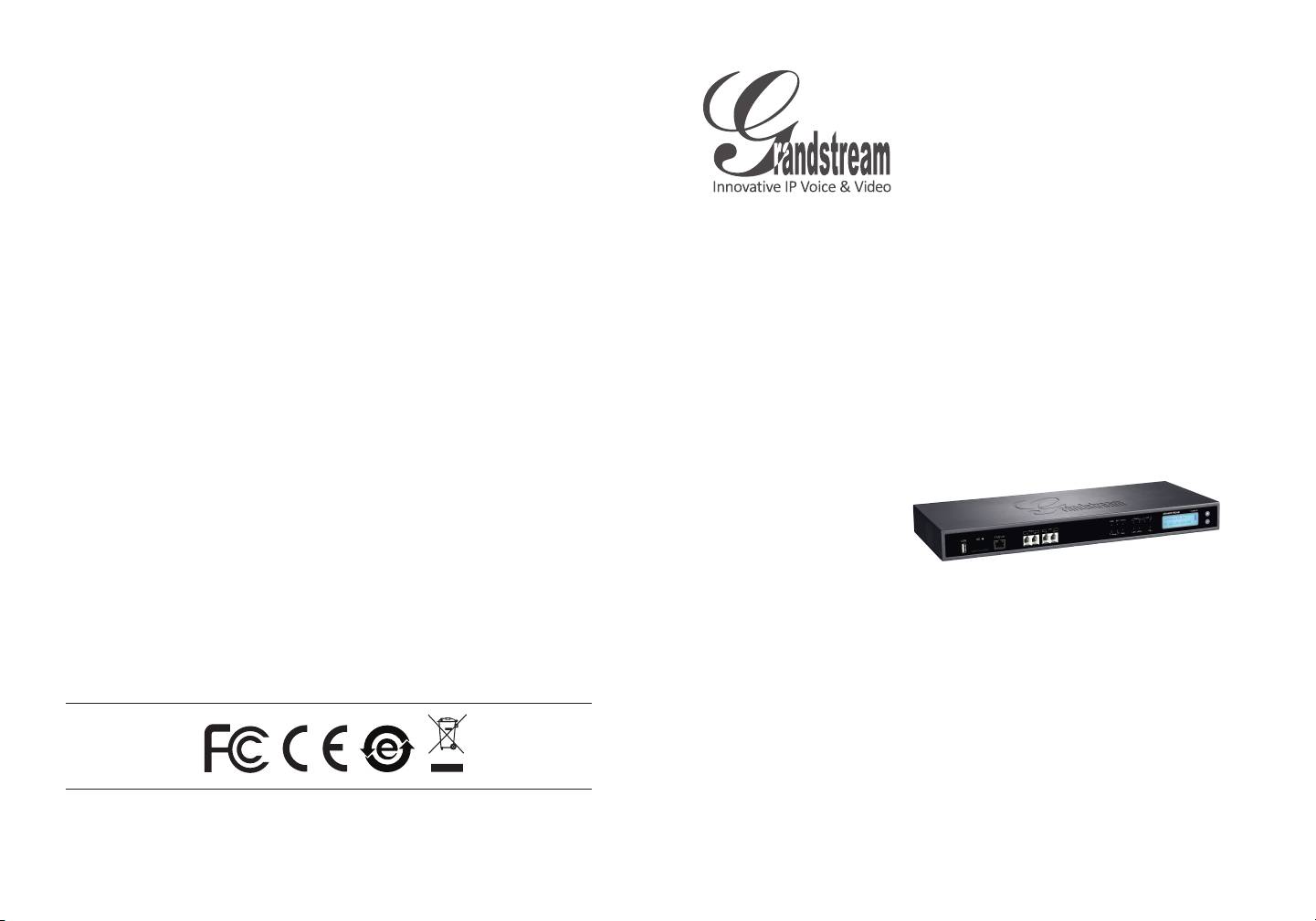

UCM6510 IP PBX Appliance
Quick Installation Guide
For Warranty and RMA information, please visit www.grandstream.com
Content
English..............................................................................1
简体中文..........................................................................5
Español..............................................................................9
Français...........................................................................13
Deutsch...........................................................................17
Italiano............................................................................21
Русскй.............................................................................25
Português........................................................................29
Polski..............................................................................33
EN
PRECAUTIONS:
The UCM6510 is not pre-congured to support or
carry emergency calls to any type of hospital, law
• Do not attempt to open, disassemble, or modify the device.
enforcement agency, medical care unit (“Emergency
• Do not use a third party power adapter.
Service(s)”) or any other kind of Emergency Service.
• Do not expose this device to temperatures outside the range of 0 °C to +45 °C for
operating or -10 °C to +60 °C for storage.
You must make additional arrangements to access
• Do not expose this device to environment outside of the following humidity range:
Emergency Services. It is your responsibility to pur-
10%-90% RH (non-condensing).
chase SIP-compliant Internet telephone service, prop-
• Do not power cycle the device during system boot up or rmware upgrade. You
erly congure the UCM6510 to use that service, and
may corrupt rmware images and cause the unit to malfunction.
periodically test your conguration to conrm that it
works as you expect. If you do not do so, it is your re-
OVERVIEW:
sponsibility to purchase traditional wireless or landline
UCM6510 is an innovative IP PBX appliance designed to bring enterprise-grade
telephone services to access Emergency Services.
Unied Communications and Security Protection features to small-to-medium
businesses (SMBs) in an easy-to-manage fashion. Powered by an advanced
hardware platform and revolutionary software functionalities, UCM6510 offers a
GRANDSTREAM DOES NOT PROVIDE CON-
breakthrough turnkey solution for converged voice, video, data, fax, security sur-
NECTIONS TO EMERGENCY SERVICES VIA THE
veillance, and mobility applications out of the box without any extra license fees
or recurring costs.
UCM6510. NEITHER GRANDSTREAM NOR ITS
OFFICERS, EMPLOYEES OR AFFILIATES MAY BE
HELD LIABLE FOR ANY CLAIM, DAMAGE, OR LOSS.
PACKAGE CONTENTS:
YOU HEREBY WAIVE ANY AND ALL SUCH CLAIMS
OR CAUSES OF ACTION ARISING FROM OR RE-
LATING TO YOUR INABILITY TO USE THE UCM6510
TO CONTACT EMERGENCY SERVICES, AND YOUR
12V
FAILURE TO MAKE ADDITIONAL ARRANGEMENTS
1 X UCM6510 Main Case 1 X Ethernet Cable
2 X 12V Power Adapter
TO ACCESS EMERGENCY SERVICES IN ACCOR-
DANCE WITH THE IMMEDIATELY PRECEDING
PARAGRAPH.
6 X Screws2 X Wall Mount
1 X Quick Installation Guide
1 2
CONNECTING THE UCM6510:
USING THE UCM6510 KEYPAD MENU:
1. Press “OK” key to start browsing menu options.
USB Port
T1/E1/J1 Port
Navigation Keys
2. Press “Down” to browser different menu options. Press “OK” to select an entry.
3. In the menu option, select “Back” to go back to previous menu.
4. The LCD will return to default display after being idle in menu for longer than 20
seconds.
SD Card Slot
2 x FXS Port
2 x FXO Port
LED Indicators
LCD
Ground
CONFIGURING THE UCM6510 VIA WEB GUI:
1. Connect the computer to the same network as the UCM6510.
2. Ensure the UCM6510 is properly powered up and shows its IP address in the
2 x DC 12V Power Jack
Reset
LAN Port
WAN Port
Heartbeat
LCD.
Port
3. Open a web browser in the computer and enter the IP address in the address
bar.
Basic connections for intial setup:
4. The web GUI login page will be shown as the gure below. The default user
1. Connect one end of an RJ-45 Ethernet cable (cable type: straight through) into
name and password for administrator are “admin”.
the WAN port of the UCM6510; connect the other end into the uplink port of an
Ethernet switch/hub.
2. Connect the 12V DC power adapter into the DC 12V power jack 1 on the back of
the UCM6510. Insert the main plug of the power adapter into a surge-protected
power outlet. (Connect the second power adapter into the DC 12V power jack 2
for failover purpose in case the rst one is down).
3. Wait for the UCM6510 to boot up. The LCD in the front will show its hardware
information when the bootup process is done.
4. Once the UCM6510 is successfully connected to the network, the LED indicator
for the WAN port in the front will be in solid green and the LCD shows up the IP
address.
Optional connections depending on how the UCM6510 is used:
1. PSTN Line Connection: connect PSTN lines from the wall jack to the UCM6510
LINE ports (FXO ports).
5. For the detailed information to congure SIP Extensions, PSTN lines, SIP trunks
2. Analog Line Connection: connect analog lines (phone and fax) to the PHONE
and all the other system settings via web GUI, please download the UCM6510
ports (FXS ports).
user manual here:
3. T1/E1/J1 Line Connection: connect one end of the T1/E1/J1 cable provided from
http://www.grandstream.com/support
the service provider into the T1/E1/J1 port of the UCM6510; connect the other
end into the T1/E1/J1 wall jack.
3 4
ZH
注意事项:
UCM6510不预设对医院，执法机构，医疗中
心(急救服务)以及各种紧急服务的紧急通话服
1. 请不要拆卸或修改该设备。
2. 请不要使用第三方的电源适配器。
务。用户必须自行设定紧急通话功能。用户必
3. 请不要在超出0至45摄氏度的环境下使用该设备；请不要在超出-10至60摄氏度
须自行购买SIP兼容的网络电话服务，正确的设
的环境下存储该设备。
4. 请不要将设备暴露在超出相对湿度10%-90%范围外的环境下。
定UCM6510使用该服务，并定期测试您的配
5. 请不要在设备启动未完成的时候或设备的软件升级过程中断开电源。如上所述
的操作会导致话机本身的程序损坏，进而造成设备无法启动。
置以确保UCM6510如预期工作，否则请购买
传统无线或有线电话服务来拨打紧急通话。
产品概览:
UCM6510是一款为中小型企业设计的融合通信与安全性能、管理便捷、兼具创新
的企业级IPPBX设备。它采用了先进的硬件平台和丰富的软件功能，无额外软件
Grandstream Networks 公司的UCM6510不支
Licence费用，为用户提供了集语音、视频、数据、传真、安全监控和移动设备需
持紧急通话服务。Grandstream Networks公
求的统一解决方案。
司、其管理者和员工以及其相关机构对此所造
成的任何索赔、损失或者损害都不负有任何法
设备包装清单:
律追究责任。在此，您将无权对任何以及所有
由于无法通过UCM6510拨打紧急电话以及没
有遵照前段文字描述而造成紧急通话失败的事
件提出诉讼。
12V
UCM6510主机（1台）
网线（1根）
电源适配器（2个）
墙体支架工具（2个）
螺丝（6个）
快速安装手册（1本）
5 6
连接UCM6510：
使用UCM6510菜单按键：
1.按“OK”键开始浏览菜单。
USB端口
T1/J1/E1端口
菜单按键
2.按“下”键浏览菜单各选项；按“OK”键选择菜单选项。
3.选择菜单中的“Back”选项返回上一级菜单。
4.在菜单中，若空闲状态停留20秒后，LCD将会回到默认显示。
SD卡插槽
FXO端口（2个）
LED指示灯FXS端口（2个）
LCD显示屏
接地端
通过网络界面配置UCM6510：
1.将电脑与UCM6510连接至同一网络。
12V电源接口（2个）
重置
LAN端口
WAN端口 心跳端口
2.UCM6510正常启动并成功连接网络后，在LCD上确认UCM6510的IP地址。
3.在电脑的网络浏览器地址栏中，输入UCM6510的IP地址。
基本连接（可用于首次配置）：
4.UCM6510网络登录界面如下图所示。默认用户名和密码均为“admin”。
1.将RJ45以太网线（网线类型：直通线）的一端连接UCM6510的WAN端口，另
一端连接以太网交换机或集线器上行链接的RJ-45网络接口。
2.用12V电源适配器连接UCM6510电源接口1和交流电源插座。用户可使用第二
个电源适配器将电源接口2也连接上，用于电源故障切换。
3.等待设备启动。启动完成后，UCM6510的LCD显示屏上将会显示设备硬件信
息。
4.等待设备网络连接完成。连接成功后，UCM6510的WAN端口LED指示灯将会
持续显示绿色，LCD将会显示设备IP地址。
可选连接（根据实际使用情况）：
1.PSTN连接：将PSTN电话线连接至UCM6510的LINE端口（即FXO端口）。
2.模拟电话/传真连接：将模拟电话线或传真机线连接至UCM6510的PHONE端
5.登录后，用户可以在网络界面下配置SIP账号、PSTN连接、SIP中继、系统设定
口（即FXS端口）。
等。欲获取更多详细信息，请在如下链接下载UCM6510用户手册：
http://www.grandstream.com/support
3.T1/E1/J1连接：将服务提供商/运营商提供的T1/E1/J1线缆连接至UCM6510的
T1/E1/J1端口。
7 8
ES
PRECAUCIONES:
El UCM6510 no viene pre congurado ni tiene acceso a in-
formación de ningún tipo de servicio de llamadas de emer-
• No abrir, desarmar o intentar modicar este equipo.
gencia, hospitales, servicios policiales, unidades de cuida-
• No use adaptadores de corriente distintos al suministrado.
dos médicos o cualquier otro tipo de servicio de socorro.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a +45 °C en
funcionamiento y desde -10 °C a +60 °C cuando este almacenado.
Usted deberá hacer las coordinaciones necesarias para
poder acceder a estos servicios. Será su responsabilidad, el
• No exponga este dispositivo ambientes fuera del siguiente rango de humedad:
10%-90% RH (Sin condensación).
contratar el servicio de telefonía por internet compatible con
• Por favor NO apague el UCM6510 durante el arranque o durante la actualización
el protocolo SIP, congurar apropiadamente el UCM6510
del rmware. La interrupción de la actualización del rmware puede causar mal
para usar dicho servicio y periódicamente, probar su con-
funcionamiento del equipo.
guración para conrmar su funcionamiento de acuerdo a
sus expectativas. Si usted decide no hacerlo, será su re-
INFORMACIÓN GENERAL:
sponsabilidad comprar servicios de telefonía tradicional, ya
UCM6510 es un innovador IP PBX diseñado para llevar a un nivel empresarial
sea por línea ja o inalámbrica para poder acceder a los
las comunicaciones unicadas con características de protección de seguridad
servicios de emergencia.
avanzadas para las pequeñas y medianas empresas (pymes) de una manera fácil
de administrar. Desarrollado con una plataforma de hardware avanzada y funcio-
nalidades de software revolucionarios, El UCM6510 ofrece una solución completa
GRANDSTREAM NO PROVEE CONEXIONES CON
para la convergencia de voz, vídeo, datos, fax, vídeo vigilancia y aplicaciones de
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
movilidad sin ningún tipo de licencias adicionales o costos recurrentes.
UCM6510. NI GRANDSTREAM NI SUS DIRECTORES,
EMPLEADOS O AFILIADOS, PUEDEN SER SUJETOS
CONTENIDO DEL PAQUETE:
REPONSABLES POR NINGUN RECLAMO, DAÑO O
PERDIDA. POR LO TANTO, POR LA MEDIANTE, USTED
RENUNCIA A SU DERECHO DE RECLAMO O DENUNCIA
QUE PUEDA SURGIR DEBIDO A LAS LIMITACIONES EN
12V
EL USO DEL UCM6510 PARA CONTACTAR A LOS SERVI-
CIOS DE EMERGENCIA, ASI COMO A SU NEGLIGENCIA
1 X UCM6510 1 X Cable de Red 2 X Adaptador de
DE REALIZAR LAS COORDINACIONES NECESARIAS
Alimentación de 12V
PARA ACCEDER A TODOS LOS SERVICIOS DE EMER-
GENCIA, MENCIONADOS EL PARRAFO PRECEDENTE.
2 X Montura de rack
6 X Tornillos
1 X Guía de
instalación rápida
9 10
CONECTANDO EL UCM6510:
USO DEL MENÚ A TRAVÉZ DEL TECLADO DEL
UCM6510:
Puerto USB
1 X Puerto T1/E1/J1
Teclas de Navegación
1. Pulse el botón “OK” para comenzar a navegar por las opciones del menú.
2. Pulse el botón “Bajar” para navegar por las diferentes opciones del menú. Pulse
el botón “OK” para seleccionar una entrada.
3. En la opción del menú, seleccione “Volver” para regresar al menú anterior.
Ranura de
2 x Puertos
2 x Puertos
Indicadores
Pantalla
4. La pantalla LCD volverá a la pantalla por defecto (de inicio) después de estar
tarjeta SD
FXS
FXO
LED
LCD
Tierra
inactiva durante más de 20 segundos.
CONFIGURACION DEL UCM6510 ATRAVEZ DE LA
INTERFAZ WEB DE USUARIO
2 x Conectores DC 12V
Resetear
Puerto
Puerto
Puerto de
1. Conecte un ordenador a la misma red que el UCM6510.
LAN
WAN
monitoreo
2. Asegúrese de que el UCM6510 está correctamente encendido y muestra su
dirección IP en la pantalla LCD.
Conexiones básicas para la conguración inicial:
3. Abra un navegador web en el ordenador y escriba la dirección IP en la barra de
1. Conecte un extremo de un cable Ethernet RJ-45 en el puerto WAN del UCM6510;
direcciones.
conecte el otro extremo en el puerto de enlace de un switch/hub.
4. La página web de inicio de sesión GUI mostrará (ver gura más adelante). El
2. Conecte el adaptador de corriente de 12 V CC en el conector de alimentación
nombre de usuario y contraseña por defecto para el administrador es “admin”.
1 DC 12V en la parte posterior de la UCM6510. Inserte el enchufe principal
del adaptador de corriente en un toma corriente protegido contra sobre tensio-
nes. (Conecte el segundo adaptador de alimentación en el conector de alimen-
tación 2 DC 12V para nes de conmutación cuando el primero falle).
3. Espere a que el UCM6510 inicie. La pantalla LCD en la parte frontal mostrará la
información de hardware cuando el proceso de arranque comienza.
4. Una vez que el UCM6510 está correctamente conectado a la red, el indicador
LED para el WAN en la parte frontal estará en color verde y en la pantalla apa-
rece la dirección IP asignada.
Conexiones opcionales del UCM6510:
1. Conexión de línea PSTN: conecte las líneas PSTN desde la toma de la pared a
los puertos LINE del UCM6510 (puertos FXO).
2. Conexión de lineas analógicas: Conecte las lineas analógicas (Teléfonos y Fax)
a los puertos PHONE (puertos FXS).
5. Para la información detallada de las conguraciones de extensiones SIP, líneas
3. Conexión de lineas T1/E1/J1: conecte un extremo del cable T1/E1/J1 proporcio-
PSTN, troncos SIP y todos los ajustes del sistema a través de la interfaz Web
nado por el proveedor de servicios en el puerto T1/E1/J1 del UCM6510; conecte
GUI, por favor descargue el manual de usuario UCM6510 desde aquí.
el otro extremo en el enchufe de la pared T1/E1/J1.
http://www.grandstream.com/support
11 12
FR
PRECAUTIONS:
Le UCM6510 n’est pas préconguré pour prendre en
charge ou de procéder les appels d’urgence à tout
• Ne pas tenter d’ouvrir, de désassembler, ou de modier le dispositif.
type d’hôpital, d’application de la loi, ou unité de soins
• Ne pas utiliser un adaptateur d’alimentation tiers.
• Ne pas exposer cet appareil à des températures hors de la plage de 0 °C à
médicaux (“Service (s) d’urgence”) ou tout autre type
+45 °C en opération ou -10 °C à +60 °C en stockage.
de service d’urgence. Vous devez faire des arrange-
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage
ments pour l’accès aux services d’urgence. C’est
de 10%-90% RH (sans condensation).
votre responsabilité d’acheter un service téléphonique
• Veuillez ne pas éteindre le UCM6510 pendant le démarrage du système ou la
mise à jour du rmware. Cela risque de rompre l’image du rmware et en consé-
Internet compatible SIP, congurer correctement le
quence rendre l’unité inutilisable.
UCM6510 à utiliser ce service et, périodiquement, de
tester votre conguration an de conrmer qu’il fonc-
PRESENTATION:
tionne comme prévu. Si vous ne le faites pas, c’est
UCM6510 est est une Appliance IP PBX innovatrice, conçue pour offrir des com-
votre responsabilité d’acheter un accès au service té-
munications uniées de classe entreprise et des fonctions de sécurité pour les
léphonique traditionnel sans l ou laire an d’accéder
petites et moyennes entreprises (PME) faciles à administrer. Propulsée par une
plate-forme matérielle de pointe et des fonctionnalités logicielles révolutionnaires,
aux services d’urgence.
la série UCM6510 offre une solution clé en main pour la convergence voix, vidéo,
données, fax, surveillance de la sécurité, et des applications de mobilité prêtes à
l’emploi, sans frais de licence supplémentaires ou coûts récurrents.
GRANDSTREAM NE FOURNIT AUCUNE CONNEX-
ION AUX SERVICES D’URGENCE VIA LE UCM6510.
NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOY-
CONTENU DU PACK:
ES OU FILIALES PEUVENT ETRE TENUS RESPON-
SABLE POUR TOUTE RECLAMATION OU CAUSE
D’ACTION DECOULANT OU RELATIF A VOTRE IN-
CAPACITE D’UTILISER LE UCM6510 POUR CON-
12V
TACTER LES SERVICES D’URGENCE ET VOTRE
ECHEC DE FAIRE DES ARRANGEMENTS SUP-
1 X UCM6510 Boîtier Principal 1 X Câble Ethernet
2 X 12V
Adaptateur Secteur
PLEMENTAIRES POUR ACCEDER AUX SERVICES
D’URGENCE EN CONFORMITE AVEC LE PARA-
GRAPHE PRECEDENT.
6 X Vis2 X Montage mural
1 X Guide d’installation rapide
13 14
CONNECTER LE UCM6510:
UTILISATION DU CLAVIER MENU DU UCM6510:
1. Appuyez sur “OK” pour commencer à parcourir les options du menu.
Port USB
1 X Port T1/E1/J1
Boutons de Navigation
2. Appuyez sur “Bas” pour parcourir les différentes options du menu. Appuyez
sur “OK” pour sélectionner une entrée.
3. Dans le menu, sélectionnez “Retour” pour revenir au menu précédent.
4. L’écran LCD revient à l’afchage par défaut après avoir été inactif dans le menu
Port Carte
2 x Ports
2 x Ports
Indicateurs
LCD
pendant plus de 20 secondes.
SD
FXS
FXO
LED
Terre
CONFIGURATION DU UCM6510 VIA
L’INTERFACE WEB:
2 x Adaptateur Secteur 12V DC
Réinitialisation
Port
Port
Port de
1. Connectez l’ordinateur au même réseau que le UCM6510.
LAN
WAN
Pulsation
2. S’assurer que le UCM6510 est bien sous tension et afche son adresse IP dans
(Hearbeat)
l’écran LCD.
3. Ouvez un navigateur Web dans l’ordinateur et entrez l’adresse IP dans la barre
Connexions basiques pour installation initiale:
d’adresse.
1. Connectez l’extrémité d’un câble Ethernet RJ45 ( type de câble: droit) au port
4. La page de connexion apparaîtra (voir la gure ci-dessous). Par defaut, Le nom
WAN de l’UCM6510; connectez l’autre extrémité au port ascendant d’un Switch/
d’utilisateur et le mot de passe administrateur sont «admin».
hub Ethernet.
2. Connectez l’adaptateur 12V DC au port 1 d’alimentation 12V DC à l’arrière de
l’UCM6150. Insérez le Plug principal de l’adaptateur d’alimentation dans la prise
d’alimentation protégée contre la surtension. (Connectez le deuxième adaptat-
eur au port 2 d’alimentation 12V DC pour basculement dans le cas où le premier
tombe en panne).
3. Attendez que le UCM6510 démarre. L’écran LCD à l’avant afchera ses informa-
tions matérielle lorsque le processus de démarrage est terminé.
4. Une fois que le UCM6510 est connecté au réseau, le voyant LED WAN à l’ avant
sera en vert et l’écran LCD afchera l’adresse IP.
Connexions facultatives dependant de l’usage de l’UCM6510:
1. Connexion de ligne RTC: Connectez les lignes RTC à partir de la sortie murale
aux ports Ligne de l’UCM6510 (Ports FXO).
2. Connexion de ligne Analogique: Connectez les lignes analogiques (téléphone et
5. Pour des informations détaillées concernant la conguration des extensions
fax) aux ports Téléphone (Ports FXS).
SIP, lignes RTC, Trunks SIP et tous les autres paramètres du système via l’inter-
3. Connexion de ligne T1/E1/J1: Connectez l’extrémité du câble T1/E1/J1 fourni
face Web, Veuillez télécharger le manuel d’utilisation du UCM6510 à partir d’ici.
par le fournisseur de services au port T1/E1/J1 de l’UCM6510, Connectez l’aut-
http://www.grandstream.com/support
re extrémité au port mural T1/E1/J1.
15 16
DE
VORSICHTSMAßNAHMEN:
Das UCM6510 ist nicht für die Durchführung von Notrufen
an Krankhäuser, Strafverfolgungsbehörden, medizinische
• Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu modizieren.
Pegeeinrichtungen (“Notdienste”) oder jegliche andere
• Verwenden Sie keine Netzteile von anderen Herstellern.
Form von Notdiensten ausgerichtet. Sie müssen zusätzli-
• Das Gerät darf nicht bei Temperaturen jenseits von 0 °C bis +45 °C betrieben
oder gelagert werden von -10 °C bis +60 °C.
che Einstellungen vornehmen, um Zugang zu Notdiensten
zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen Inter-
• Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10%-90% rel.
Luftfeuchtigkeit (nichtkondensierend).
nettelefoniedienst zu erwerben, das UCM6510 korrekt für
• Schalten Sie das UCM6510 beim Systemstart oder bei der Firmware-Aktualisier
die Nutzung dieses Dienstes zu kongurieren und die Kon-
ung NICHT aus und wieder ein. Andernfalls können Firmware-Bilder beschädigt
gurierung regelmäßig auf ihre Funktionstüchtigkeit zu tes-
werden und es könnten Funktionsstörungen am Gerät auftreten.
ten. Andernfalls liegt es an Ihnen, herkömmliche Drahtlos-
oder Festnetztelefoniedienste zu erwerben, um Zugang zu
ÜBERSICHT:
Notdiensten zu erhalten.
Die innovative IP-Telefonanlage UCM6510 stellt den Ausstattungsumfang von An-
lagen für Großkunden ab sofort auch kleinen und mittelständischen Unternehmen
GRANDSTREAM BIETET ÜBER DAS UCM6510 KEINE
zur Verfügung. Die Hochleistungsplattform der UCM6510 bietet bahnbrechende
Softwarefunktionen und perfekte Konvergenz von Sprache, Daten, Video, Fax,
VERBINDUNG ZU NOTRUFEN AN. WEDER DAS UN-
Sicherheits- und mobilen Applikationen. Die UCM6510 stellt alle Funktionen in der
TERNEHMEN GRANDSTREAM NOCH SEINE FUNK-
Grundausstattung zur Verfügung, es fallen keine Lizenz-oder andere, wiederkeh-
TIONÄRE, ANGESTELLTEN ODER PARTNER KÖNNEN
rende Kosten an.
FÜR FORDERUNGEN, SCHADEN ODER VERLUSTE
HAFTBAR GEMACHT WERDEN. SIE VERZICHTEN
PACKUNGSINHALT:
HIERMIT AUF JEGLICHE UND ALLE SOLCHE FORDER-
UNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH
DIE UNMÖGLICHKEIT, ÜBER DAS UCM6510 NOTRUFE
ZU NUTZEN, SOWIE DURCH IHR VERSÄUMNIS, DIE
12V
GEMÄß DEM VORHERGEHENDEN PARAGRAPH NOT-
WENDIGEN ZUSÄTZLICHEN EINSTELLUNGEN FÜR
DEN ZUGANG ZU NOTRUFEN VORZUNEHMEN, VER-
1 X UCM6510
1 X Ethernet-Kabel
2 X 12V Netzteil
URSACHT WERDEN KÖNNEN.
2 X Wandhalterung
6 X Schrauben
1 X Schnellinstallationsanleitung
17 18
UCM6510 ANSCHLIESSEN:
VERWENDUNG DES UCM6510-TASTENFELDMENÜS:
1. Drücken Sie die OK, um durch die Menüoptionen zu navigieren.
USB-Anschluss
1 X T1/E1/J1 Anschluss
Navigationstasten
2. Drücken Sie die Abwärtstaste, um zu anderen Menüoptionen zu wechseln.
Drücken Sie OK, um einen Eintrag auszuwählen.
3. Wählen Sie in der Menüoption „Zurück“, um zum vorherigen Menü zu wechseln.
4. Bei mehr als 20 Sekunden ohne Aktivität wird auf dem LCD wieder die Standar
SD Card
2 x FXS-
2 x FXO-
LED-
LCD
danzeige angezeigt.
Slot
Anschluss
Anschluss
Anzeigen
Erdung
KONFIGURIEREN DES UCM6510 ÜBER DIE WEB-GUI
1. Schließen Sie den Computer an dasselbe Netzwerk an wie das UCM6510.
2. Vergewissern Sie sich, dass das UCM6510 eingeschaltet ist und die IP-Adresse
2 x DC 12V Stromanschluss
Zurücksetzen
LAN-
WAN-
Notfall-
im LCD angezeigt wird.
Anschluss
Anschluss
Port
3. Öffnen Sie auf dem Computer einen Webbrowser und geben Sie die URL für die
Web-GUI im folgenden Format ein:
http(s)://IP-Adresse:Port
Basisanschlüsse für die initialen Einstellungen:
Das Standardprotokoll ist HTTPS und die Standardportnummer ist 8089.
1. Schließen Sie ein Ende des RJ-45 Netzwerkkabels (Typ 1:1 Standard) am
4. Die Anmeldeseite der Web-GUI wird angezeigt (siehe Abbildung). Der Standar-
WAN-Port der UCM6510, das andere Ende am Netzwerk Switch / Hub an.
dbenutzername und das Standardkennwort für den Administrator lauten
„admin“.
2. Schließen Sie das mitgelieferte 12V Netzteil an der Rückseite der UCM6510 an.
Anschließend stecken Sie das andere Ende in die Steckdose. (Schließen Sie
das zweite Netzteil an einem anderen Stromkreislauf an, es kann dann die
Stromzufuhr bei Ausfall des ersten Netzteils übernehmen).
3. Warten Sie, bis das UCM6510 gestartet wurde. Nach dem Startvorgang werden
die Hardwareinformationen auf dem LCD auf der Vorderseite angezeigt.
4. Sobald das UCM6510 ordnungsgemäß mit dem Netzwerk verbunden wurde,
leuchtet die LED für WAN auf der Vorderseite grün und auf dem LCD
wird die IP-Adresse angezeigt.
Weitere Anschlüsse, je nach Nutzung der UCM6510:
1. Analoger Amt-Anschluss: Schließen Sie das analoge Kabel am FXO-Anschluss
der UCM6510, und das andere Ende an der analogen Wandsteckdose an.
2. Analoger Anschluss: Schließen Sie die analogen Endgeräte (Telefone, Fax) an
die FXO Ports der UCM6510.
5. Ausführliche Informationen zum Kongurieren der SIP-Nebenstellen, Festnet-
3. T1/E1/J1 Anschluss: Schließen Sie ein Ende des Netzwerkkabels am T1/E1/J1
zleitungen, SIP-Leitungen und allen anderen Systemeinstellungen über die
Port der UCM6510, das andere Ende an der T1/E1/J1 Anschlussdose des
Web-GUI nden Sie im UCM6510-Benutzerhandbuch, das Sie hier herunter-
Service-Providers an.
laden können.
http://www.grandstream.com/support
19 20
IT
PRECAUZIONI:
UCM6510 non è precongurato per supportare o ef-
fettuare chiamate di emergenza a qualsiasi tipo di os-
• Non tentare di aprire, smontare o modicare il dispositivo.
pedale, struttura giudiziaria, unità di assistenza med-
• Non utilizzare un adattatore di alimentazione di terzi.
• Non esporre il dispositivo a temperature non incluse nell’intervallo da 0 °C a
ica (“Servizi di emergenza”) o a qualsiasi altro tipo di
+45 °C per l’operatività o da -10 °C a +60 °C per l’immagazzinaggio.
servizio di emergenza. È necessario effettuare accordi
• Non esporre il dispositivo ad ambienti non inclusi nel seguente intervallo di
supplementari per accedere ai Servizi di emergenza.
umidità: 10% - 90 % di umidità relativa (senza condensa)
È a Vostra esclusiva responsabilità acquistare ser-
• NON spegnere e riaccendere il UCM6510 durante l’avvio del sistema o l’aggiorna-
mento del rmware. Si possono corrompere le immagini del rmware e causare
vizi di telefonia internet conformi con SIP, congurare
problemi di funzionamento.
UCM6510 correttamente per usare tale servizio ed ef-
fettuare test periodici della congurazione per assicu-
PANORAMICA:
rarsi che funzioni in modo idoneo. Se non si effettua
UCM6510 è un apparato IP PBX innovativo progettato per portare, a livello en-
ciò, è Vostra responsabilità acquistare servizi telefonici
terprise, le funzioni di Protezione e comunicazione unicata alle piccole e me-
ssi o wireless tradizionali per accedere ai Servizi di
die imprese (SMB) in un modo facile da gestire. Alimentato da una piattaforma
hardware avanzata e da rivoluzionare funzionalità software, UCM6510 offre una
emergenza.
innovativa soluzione precongurata per le applicazioni vocali, video, dati, fax, sor-
veglianza e mobilità senza costi per licenze extra o spese ricorrenti.
GRANDSTREAM NON FORNISCE COLLEGA-
MENTI AI SERVIZI DI EMERGENZA ATTRAVERSO
CONTENUTO DELLA CONFEZIONE:
UCM6510. NÈ GRANSTREAM NÈ I SUOI RESPON-
SABILI, DIPENDENTI O AFFILIATI POSSONO ES-
SERE RITENUTI RESPONSABILI DI QUALSIASI
RECLAMO, DANNO O PERDITA, E DI QUALSIASI
12V
AZIONE LEGALE DERIVANTE DA TALI RECLAMI O
CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI US-
1 X UCM6510
1 X Cavo Ethernet
2 X 12V Alimentatore
ARE IL UCM6510 PER CHIAMATE AI SERVIZI O DI
Apparecchi principale
STRINGERE ACCORDI SUPPLEMENTARI PER AC-
CEDERE AI SERVIZI DI EMERGENZA IN CONFOR-
MITÀ AL PARAGRAFO PRECEDENTE.
6 X Viti2 X Montaggio a Parete
1 X Guida di installazione rapida
21 22
CONNESSIONE DEL UCM6510:
UTILIZZO DEL MENU DEL TASTIERINO DI UCM6510:
1. Premere il tasto “OK” per iniziare a scorrere le opzioni del menu.
Porta USB
1 X Porta T1/E1/J1
Tasti di navigazione
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di inat-
Slot per
2 x Porte
2 x Porte
Indicatori
LCD
tività nel menu di più di 20 secondi.
SD Card
FXS
FXO
LED
Messa a terra
CONFIGURAZIONE DI UCM6510 TRAMITE
INTERFACCIA UTENTE GRAFICA WEB:
1. Collegare il computer alla stessa rete di UCM6510.
2 x Jack alimentatore CC 12V
Ripristina
Due porte
Due porte
Porta
LAN
WAN
Heartbeat
2. Assicurarsi che UCM6510 sia alimentato correttamente e visualizzi l’indirizzo IP
sul display LCD.
Collegamenti di base per la congurazione iniziale:
3. Aprire un browser Web nel computer e immettere l’indirizzo IP nella barra degli
1. Collegare l’estremità di un cavo Ethernet RJ-45 (tipo di cavo: diretto) alla porta
indirizzi.
WAN di UCM6510; collegare l’altra estremità alla porta uplink di uno switch/hub
4. Verrà visualizzata la pagina di accesso dell’interfaccia utente graca Web
Ethernet.
(vedere la gura sotto). Il nome utente e la password amministratore predeniti
2. Collegare l’adattatore di alimentazione 12V CC al jack 1 dell’alimentatore CC
sono “admin”.
12V sul retro di UCM6510. Inserire il connettore principale dell’adattatore di ali-
mentazione in una presa elettrica protetta da sovracorrente. (Collegare il secon-
do adattatore di alimentazione al jack 2 dell’alimentatore CC 12V per scopi di
failover, nel caso in cui il primo non dovesse funzionare).
3. Attendere l’avvio di UCM6510. Quando il processo di avvio sarà completato, sul
display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
4. Una volta che UCM6510 è connesso correttamente alla rete, l’indicatore LED
della WAN nella parte anteriore sarà di colore verde e il display LCD visualizzerà
l’indirizzo IP.
Collegamenti opzionali a seconda della modalità di utilizzo di UCM6510:
1. Collegamento della linea PSTN: collegare le linee PSTN dal jack a parete alle
porte LINE di UCM6510 (porte FXO).
2. Collegamento linea analogica: collegare le linee analogiche (telefono e fax) alle
porte PHONE (porte FXS).
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee
3. Collegamento della linea T1/E1/J1: collegare un’estremità del cavo T1/E1/J1
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
fornito dal fornitore del servizio alla porta T1/E1/J1 di UCM6510; collegare l’altra
utente graca Web, scaricare qui il manuale utente di UCM6510.
estremità nel jack a parete T1/E1/J1.
http://www.grandstream.com/support
23 24
RU
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
UCM6510 не предназначен для поддержки и
выполнения срочных звонков в медицинские
• Не пытайтесь открывать, разбирать или изменять устройство.
учреждения, правоохранительные органы, учреждения
• Не используйте адаптер питания другого производителя.
здравоохранения (“Экстренные службы”) и в какие-либо
• Не допускается использование устройства при температурах вне диапазона
от 0 °C до +45 °C при эксплуатации и от -10 °C до +60 °C при хранении.
другие экстренные службы. Для доступа к экстренным
службам необходимо предпринять дополнительные
• Не допускается выставлять устройство наружу при относительной
влажности вне диапазона 10%-90% (без конденсата).
меры. Приобретение SIP-совместимой услуги Интернет
• Не следует выключать/включать UCM6510 во время загрузки системы или
телефонии, надлежащая конфигурация UCM6510 для
обновления микропрограммного обеспечения. Возможно повреждение
использования данной услуги и периодическая проверка
встроенных программ, что приведет к поломке устройства.
конфигурации с целью подтверждения правильности
работы являются обязанностью заказчика. Если это
ОБЩИЙ ОБЗОР:
не сделано, то для доступа к экстренным службам
UCM6510 - инновационная IP-АТС, созданная для того, чтобы дать малым
необходимо подключиться к услугам беспроводной или
и средним предприятиям возможность пользоваться первоклассными
функциями объединенных коммуникаций и защиты безопасности, ранее
проводной телефонной связи.
доступных только крупным предприятиям, в простой в управлении форме.
Построенная на продвинутой аппаратной платформе и революционном
программном функционале, UCM6510 предлагает готовое решение,
GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ
которое объединяет в себе передачу голоса, видео, данных, факс,
К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ UCM6510. КРОМЕ
мониторинг безопасности и мобильные приложения сразу при покупке без
ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ
дополнительных лицензионных сборов и периодических платежей.
РУКОВОДИТЕЛИ, СОТРУДНИКИ И АФФИЛИРОВАННЫЕ
КОМПЛЕКТ ПОСТАВКИ:
ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ
КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ,
И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО
ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА,
12V
ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ
ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ UCM6510,
ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ
1 X корпус UCM6510 1 X кабель Ethernet
2 X 12V адаптер
питания 12 В
И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ
ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП
К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С
ПРЕДЫДУЩИМ ПАРАГРАФОМ.
2 X подставка для
6 X Шурупа
1 X Руководство по
крепежа на стену
быстрой установке
25 26
ПОДКЛЮЧЕНИЕ UCM6510:
ИСПОЛЬЗОВАНИЕ МЕНЮ КЛАВИАТУРЫ UCM6510:
Порт USB
Порт T1/E1/J1
Клавиши навигации
1. Нажмите кнопку “OK”, чтобы открыть параметры меню.
2. Нажмите “Down” (Вниз) для перехода к пунктам другого меню. Нажмите
“OK”, чтобы выбрать запись.
3. В меню выберите пункт “Back” (Назад), чтобы вернуться к предыдущему
меню.
Разъем для
2 порта
2 порта
Световые
ЖК-дисплей
4. При бездействии в меню более 20 секунд ЖК-дисплей вернется в состояние
SD-карты
FXS
FXO
индикаторы
Заземление
по умолчанию.
НАСТРОЙКА UCM6510 ЧЕРЕЗ ВЕБ-ИНТЕРФЕЙС:
Сетевой разъем 2 x DC 12V
Сброс
Порт
порт WAN
1. Подключите компьютер к той же сети, в которой находится UCM6510.
Тактовый
локальной
порт
2. Убедитесь, что UCM6510 правильно включен, а на ЖК-дисплее отобража-
сети
ется его IP-адрес.
Основные подключения для начальной установки:
3. Откройте на компьютере веб-браузер и введите IP-адрес в адресной
строке.
1. Подсоедините один конец Ethernet-кабеля RJ-45 (тип кабеля: прямой скво-
зной) к WAN-порту UCM6510; подсоедините другой конец провода к порту
4. Появится страница входа веб-интерфейса (см. рис. ниже). Имя
восходящей передачи данных (uplink) Ethernet-маршрутизатора/хаба.
пользователя и пароль администратора по умолчанию “admin”.
2. Подключите 12В-адаптер к сетевому разъему DC 12V 1 на задней части
UCM6510. Подсоедините сетевой штепсель блока питания к волнозащищен-
ному источнику питания. (Подключите второй блок питания к разъему 2 как
резервный на случай выхода из строя первого блока питания.)
3. Дождитесь загрузки UCM6510. По завершении процесса загрузки на ЖК-
дисплее на передней панели отобразится информация об оборудовании.
4. После успешного подключения UCM6510 к сети индикатор WAN на передн-
ей панели загорится зеленым цветом, а на ЖК-дисплее будет отображен
IP-адрес.
Дополнительные соединения в зависимости от того, как используется
UCM6510:
1. Подключение линий PSTN: подключите линии PSTN от настенного разъема
к портам LINE на UCM 6510 (FXO-порты).
2. Подключение аналоговых линий: Подключите аналоговые линии (телефон
5. Подробная информация о настройке расширений SIP, линий ТСОП, SIP
и факс) к портам PHONE (FXS-порты).
транков и всех других систем в веб-интерфейса доступна в руководстве
3. Подключение линии T1/E1/J1: подключите один конец кабеля T1/E1/J1, пр-
пользователя UCM6510, которое можно загрузить здесь.
едоставленного провайдером к порту T1/E1/J1 на UCM6510; подключите
http://www.grandstream.com/support
другой конец кабеля к настенному разъему.
27 28
PT
PRECAUÇÕES:
O UCM6510 não é pré-congurado para suportar ou reali-
• Não tente abrir, desmontar ou modicar o dispositivo.
zar chamadas de emergência a qualquer tipo de hospital,
• Não use um adaptador de energia de terceiros.
agência policial, unidade de atendimento médico (“Serviço
• Não exponha este dispositivo a temperaturas fora do intervalo de 0 °C a 45 °C
(s) de emergência”), ou qualquer outro tipo de serviço de
durante operação ou -10 °C a 60 °C durante armazenamento.
emergência. Você deverá tomar providências adicionais
• Não exponha este dispositivo a ambientes fora do seguinte intervalo umidade:
para acessar serviços de emergência. É da sua responsab-
10% -90% HR (sem condensação).
ilidade adquirir serviço de telefonia via Internet compatível
• Não desligar e ligar o dispositivo durante a inicialização do mesmo ou durante
com o protocolo SIP, congurar corretamente o UCM6510
atualização de rmware. Você pode corromper as imagens de rmware e causar
avaria do dispositivo.
para usar esse serviço e periodicamente testar a congu-
ração para conrmar que ele funciona como você espera.
RESUMO:
Se você não zer isso, é da sua responsabilidade adquirir
UCM6510 é um aparelho IP PBX inovador projetado para trazer o nível de Comu-
os serviços tradicionais de telefones celulares ou xos para
nicações Unicadas e funcionalidades de Proteção de Segurança de grandes
acessar serviços de emergência.
empresas para pequenas e médias empresas (PMEs), e de uma forma fácil de
gerenciar. Alicerçado por uma avançada plataforma de hardware e funcionali-
dades de software revolucionárias, o UCM6510 oferece uma solução inovadora
GRANDSTREAM NÃO FORNECE CONEXÕES A SER-
chave-na-mão para convergência de voz, vídeo, dados, fax, vigilância de segu-
VIÇOS DE EMERGÊNCIA ATRAVÉS DO UCM6510.
rança, e aplicações de mobilidade logo de início, sem quaisquer despesas extras
de licença ou custos recorrentes.
NEM GRANDSTREAM, NEM OS SEUS DIRIGENTES,
EMPREGADOS OU AFILIADOS PODEM SER RESPON-
SÁVEIS POR QUALQUER RECLAMAÇÃO, DANO OU
CONTEÚDO DO PACOTE:
PERDA, E VOCÊ, NESTE ATO, RENUNCIA QUAISQUER
E TODAS REIVINDICAÇÕES OU MOTIVOS DE ACÇÃO
RESULTANTES DA OU RELATIVA À SUA INCAPACIDADE
DE USAR O UCM6510 PARA CONTATAR SERVIÇOS DE
12V
EMERGÊNCIA E POR NÃO FAZER ARRANJOS ADICIO-
NAIS PARA ACEDER AOS SERVIÇOS DE EMERGÊNCIA,
1 X UCM6510 1 x Cabo de Ethernet
2 X 12V Adaptador de
SEGUNDO O PARÁGRAFO IMEDIATAMENTE ANTERI-
Corrente
OR.
2 X Suporte para
6 X Parafusos
1 X Guia de instalação rápida
montagem de parede
29 30
CONNECTANDO O UCM6510:
USANDO O MENU DO TECLADO DO UCM6510:
Porta USB
Porta T1/E1/J1
1. Pressione a tecla “OK” para começar a navegar as opções do menu.
Teclas de Navegação
2. Pressione o botão “Down” para navegar as diferentes opções de menu. Pres
sione “OK” para selecionar uma entrada.
3. Na opção de menu, selecione “Back” para voltar ao menu anterior.
4. O LCD voltará ao padrão de exibição depois de o menu car sem actividade
Entrada para
2 x Porta
2 x Porta
Indicadores LED
LCD
por mais de 20 segundos.
cartão SD
FXS
FXO
Ligação à terra
CONFIGURAÇÃO DO UCM6510 VIA WEB GUI:
1. Ligue o computador à mesma rede que o UCM6510.
2 x 12V DC Entrada de Alimentação
Reset
Porta
Porta
Porta de
2. Assegure que o UCM6510 está devidamente ligado e mostra o seu endereço
LAN
WAN
Funcionamento
IP no LCD.
3. Abra um navegador da Web no computador e insira o endereço IP na barra de
Conexões básicas para a conguração inicial:
endereços.
1. Conecte uma extremidade de um cabo Ethernet RJ-45 (tipo de cabo: straight
4. A página de login que vai encontrar está ilustrada na gura abaixo . O nome de
through) na porta WAN do UCM6510; conecte a outra extremidade à porta de
usuário e a senha padrão para o administrador é “admin”.
uplink de um Switch / Hub de Ethernet.
2. Conecte o adaptador de alimentação 12V DC na tomada de DC 12V 1 na parte
de trás do UCM6510. Insira a cha principal da fonte de alimentação em uma
tomada de corrente protegida contra sobretensão. (Conecte o segundo adap
tador de energia na tomada de corrente DC 12V 2 para ns de transferência no
caso de a primeira é para baixo).
3. Aguarde que o UCM6510 nalize o processo de inicialização. O LCD da frente
vai mostrar as informações de hardware do dispositivo quando o processo de
inicialização estiver nalizado.
4. Quando o UCM6510 estiver devidamente conectado à rede, o indicador LED
para a porta WAN na frente ca verde sólido e o LCD mostra o endereço IP.
Ligações opcionais dependendo de como o UCM6510 vai ser usado:
1. Linha de Conexão à PSTN: Conectar linhas PSTN das tomadas telefônicas na
parede às portas de linha (FXO) do UCM6510.
5. Para a informações detalhadas sobre como congurar os ramais SIP, as linhas
2. Linha de Conexão Analógica: Conectar linhas analógicas (telefone e fax) às
PSTN, e os troncos SIP e todas as outras congurações do sistema via web
portas PHONE (FXS).
GUI, faça o download do manual do usuário do UCM6510 aqui:
3. Conexão de Linha T1/E1/J1: Conecte uma extremidade do cabo T1/E1/J1 prov
http://www.grandstream.com/support
idenciado pelo fornecedor de serviço à porta T1/E1/J1 do UCM6510; ligue a
outra extremidade à tomada de parede T1/E1/J1.
31 32
PL
ŚRODKI OSTROŻNOŚCI:
Urządzenie UCM6510 nie jest wstępnie skongurowane do
obsługi lub wykonywania połączeń alarmowych do szpitali, or-
• Nie należy podejmować próby otwierania, demontażu ani modykacji urządzenia.
ganów ochrony porządku publicznego, jednostek opieki me-
• Nie należy korzystać z zasilaczy innych rm.
dycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkol-
• Nie należy wystawiać urządzenia na działanie temperatur wykraczających poza
wiek innych służb ratunkowych. Aby uzyskać dostęp do służb
zakres od 0 °C do +45 °C podczas eksploatacji i od -10 °C do +60 °C podczas
ratunkowych, konieczne jest wprowadzenie dodatkowych
przechowywania.
ustawień. Użytkownik jest odpowiedzialny za zakup usługi
• Nie należy wystawiać urządzenia na działanie wilgotności wykraczającej poza
telefonii internetowej zgodnej z protokołem SIP, odpowiednią
poniższy zakres: 10% - 90% wilgotności względnej (bez kondensacji).
kongurację urządzenia UCM6510 umożliwiającą korzystanie z
• Nie należy wyłączać i ponownie włączać urządzenia podczas rozruchu systemu
tej usługi oraz okresowe testy konguracji w celu sprawdzenia,
lub aktualizacji oprogramowania układowego. Może to spowodować uszkodze
czy działa ona zgodnie z oczekiwaniami. W przypadku niewyko-
nie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.
nania tych czynności użytkownik jest odpowiedzialny za zakup
OPIS URZĄDZENIA:
tradycyjnych bezprzewodowych lub przewodowych usług tele-
fonicznych w celu uzyskania dostępu do służb ratunkowych.
Urządzenie UCM6510 jest innowacyjną centralą abonencką IP PBX oferującą
małym i średnim przedsiębiorstwom w łatwej do zarządzania formie funk-
cje ujednoliconej komunikacji i bezpieczeństwa znane z rozwiązań dla dużych
FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI
rm. Urządzenie UCM6510 wykorzystuje zaawansowaną platformę sprzętową i
POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA
oferuje rewolucyjne funkcje programowe. Jest to przełomowe, gotowe do użytku
POŚREDNICTWEM URZĄDZENIA UCM6510. FIRMA GRAND-
rozwiązanie do zintegrowanych zastosowań głosowych, wideo, transmisji danych,
STREAM, JEJ KIEROWNICTWO, PRACOWNICY ANI POD-
komunikacji faksowej, zastosowań dozorowych i mobilnych bez dodatkowych
opłat licencyjnych ani opłat cyklicznych.
MIOTY STOWARZYSZONE NIE MOGĄ BYĆ POCIĄGNIĘTE
DO ODPOWIEDZIALNOŚCI Z TYTUŁU JAKICHKOL-
ZAWARTOŚĆ OPAKOWANIA:
WIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK
NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU
ROSZCZEŃ I PODSTAW POWÓDZTWA WYNIKAJĄCYCH LUB
POWIĄZANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA
UCM6510 W CELU NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI
12V
RATUNKOWYMI I NIEWPROWADZENIEM DODATKOWYCH
USTAWIEŃ UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO
1 x główne urządzenie UCM6510 1 X kabel Ethernet
2 X zasilacz 12 V
SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W
POPRZEDNIM AKAPICIE.
6 X śruba2 X mocowanie ścienne
1 X Przewodnik szybkiej instalacji
33 34
PODŁĄCZENIE URZĄDZENIA UCM6510:
KORZYSTANIE Z MENU KLAWIATUROWEGO
Port USB
Port T1/E1/J1
Przyciski nawigacyjne
URZĄDZENIA UCM6510:
1. Naciśnij klawisz OK, aby rozpocząć przeglądanie opcji menu.
2. Naciśnij klawisz strzałki w dół, aby przeglądać różne opcje menu. Naciśnij przy-
cisk OK, aby wybrać element.
Gniazdo
2 x port FXS
2 x port FXO
Kontrolki LED
Ekran LCD
3. W opcji menu wybierz przycisk „Wstecz”, aby powrócić do poprzedniego menu.
karty SD
Uziemienie
4. Po upływie 20 sekund bezczynności podczas wyświetlania menu na ekranie
LCD zostanie wyświetlony ekran domyślny.
KONFIGURACJA URZĄDZENIA UCM6510 ZA
2 x gniazdo zasilania
Reset
Port LAN
Port WAN
Port sygnału
POŚREDNICTWEM SIECIOWEGO GRAFICZNEGO
prądem stałym 12 V
dostępności
INTERFEJSU UŻYTKOWNIKA:
(heartbeat)
Podstawowe połączenia do wstępnej konguracji:
1. Podłącz komputer do tej samej sieci co urządzenie UCM6510.
1. Podłącz jeden koniec przewodu RJ-45 Ethernet (typ kabla: nieskrosowany) do
2. Upewnij się, że urządzenie UCM6510 jest odpowiednio zasilane i że adres IP
portu WAN urządzenia UCM6510; drugi koniec podłącz do portu uplink
urządzenia jest wyświetlony na ekranie LCD.
przełącznika/koncentratora Ethernet.
3. Otwórz w komputerze przeglądarkę internetową i wprowadź adres IP w pasku
2. Podłącz zasilacz prądu stałego 12 V do gniazda zasilania prądem stałym 12 V
adresu.
nr 1 w tylnej części urządzenia UCM6510. Włóż główną wtyczkę zasilacza do
zabezpieczonego przed przepięciami gniazda zasilającego. (Podłącz drugi
4. Wyświetlona zostanie strona logowania gracznego interfejsu użytkownika, jak
zasilacz do gniazda zasilania prądem stałym 12 V nr 2 w celu zasilania zapa
przedstawiono na poniższej ilustracji. Domyślna nazwa użytkownika i hasło dla
sowego w przypadku awarii podstawowego zasilania).
administratora to „admin”.
3. Poczekaj na rozruch urządzenia UCM6510. Po zakończeniu rozruchu na ekra-
nie LCD w przedniej części urządzenia wyświetlona zostanie informacja o sprz-
ęcie.
4. Po pomyślnym połączeniu urządzenia UCM6510 z siecią kontrolka LED dia por-
tu WAN w przedniej części urządzenia będzie świeciła na zielono, a na wyśw-
ietlaczu LCD wyświetlony zostanie adres IP.
Opcjonalne połączenia w zależności od sposobu użytkowania urządzenia
UCM6510:
1. Połączenie liniowe sieci PSTN: połącz przewody sieci PSTN z gniazda ścienne-
go do portów LINE urządzenia UCM6510 (portów FXO).
2. Analogowe połączenie liniowe: połącz przewody analogowe (telefonu i faksu)
5. Więcej informacji o konguracji numerów wewnętrznych SIP, linii PSTN, pre k-
do portów PHONE (portów FXS).
sów SIP oraz wszystkich innych ustawień systemowych za pośrednictwem sie-
3. Połączenie liniowe T1/E1/J1: połącz jeden koniec kabla T1/E1/J1 dostarczone-
ciowego gracznego interfejsu użytkownika można znaleźć w instrukcji obsługi
go przez dostawcę usługi do portu T1/E1/J1 urządzenia UCM6510; podłącz dr-
urządzenia UCM6510, którą można pobrać tutaj:
ugi koniec do gniazda ściennego T1/E1/J1.
http://www.grandstream.com/support
