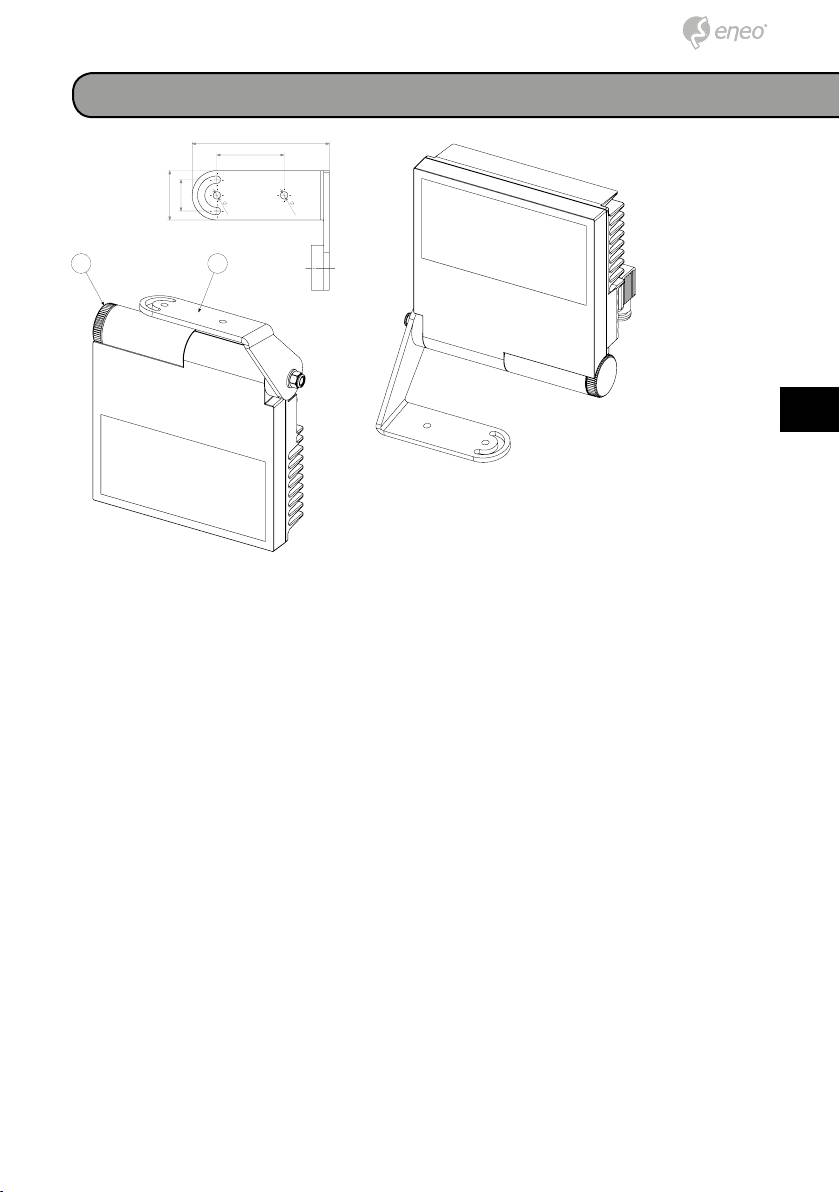

Montaż sufitowy lub na gzymsie dachu

60

44

28

6,5

6,5

AB

DE

DE

EN

EN

FR

FR

PL

PL

RU

RU

• Zamontuj oświetlacz w odpowiednio przewiewnym miejscu.

• Umieść uchwyt ⓐ na suficie lub gzymsie dachu w żądanym miejscu.

• Aby uprościć tę czynność, można poluzować radełkowane pokrętło ⓑ

lub też nakrętkę w kierunku przeciwnym niż pokrętło, i obrócić uchwyt

ⓐ promiennika.

• Zaznacz miejsca otworów montażowych.

• Wywierć dziury w oznaczonych miejscach, biorąc pod uwagę typ

materiału, z jakiego wykonana jest ściana oraz rodzaju mocowań, jakie

zostaną użyte.

• Przymocuj uchwyt ⓐ do sufitu lub gzymsu dachu pamiętając o dobrym

dokręceniu.

• Jeżeli pojawił luz w następstwie instalacji uchwytu, pamiętaj o dokręce-

niu radełkowanego pokrętła ⓑ oraz/lub nakrętki w kierunku odwrotnym

niż pokrętło.

37

37

Mocowanie do obudowy kamery

C

A

B

• Zamontuj oświetlacz w odpowiednio przewiewnym miejscu.

• Aby ułatwić regulację wkrętów w zewnętrznej szynie, należy poluzować

docisk do obudowy, a następnie przesunąć uchwyt na szynie ⓒ bez

wysuwania go z szyny.

• Umieść uchwyt oświetlacza ⓐ w żądanej pozycji, pod zewnętrzną szyną

obudowy ⓒ lub w przypadku gdy to jest możliwe, bezpośrednio w po-

stawie obudowy.

• Aby uprościć tę czynność, można poluzować radełkowane pokrętło ⓑ

lub też nakrętkę w kierunku przeciwnym niż pokrętło, i obrócić uchwyt

promiennika.

• Dokładnie przykręć promiennik do zewnętrznej szyny ⓒ lub, gdy to jest

możliwe - do podstawy obudowy.

• Umieść z powrotem, a następnie dokręć korpus obudowy, domykając

całość.

• Jeżeli pojawił luz w następstwie instalacji uchwytu, pamiętaj o dokręce-

niu radełkowanego pokrętła ⓑ oraz/lub nakrętki w kierunku odwrotnym

niż pokrętło.
