English.
Introduction
This device is a powerful, high-performance Fast Ethernet
switch, with all ports capable of 10 or 100Mbps auto-negotiation
operation (NWay), which means this switch could automatically
negotiate with the connected partners on the network speed and
duplex mode. It is ideal for micro-segmenting large networks into
smaller, connected subnets for improved performance, enabling
the bandwidth demanding multimedia and imaging applications.
Moreover, the 10/100Mbps auto-sensing ability provides an
easy way to migrate 10Mbps to 100Mbps network with no pain.
Compared to the shared 10Mbps or 100Mbps networks, the
switch delivers a dedicated 10/100Mbps connection to every
attached client with no bandwidth congestion issue. This switch
also supports auto MDI / MDI-X function; each port could be
used to connect to another switch or hub with no crossover
RJ-45 cable.
Store-and-forward switching mode promises the low latency
plus eliminates all the network errors, including runt and CRC
error packets. To work under full-duplex mode, transmission and
reception of the frames can occur simultaneously without
causing collisions as well as double the network bandwidth.
The switch is plug-n-play without any software to configure and
also fully compliant with all kinds of network protocols. Moreover,
the rich diagnostic LEDs on the front-panel can provide the
operating status of individual port and whole system.
Before you start to install the switch, check the following
contents in this package：
z
One Rackmount Fast Ethernet Switch
z
One power cord and one user’s manual
z
Rack-mount brackets and screws
3

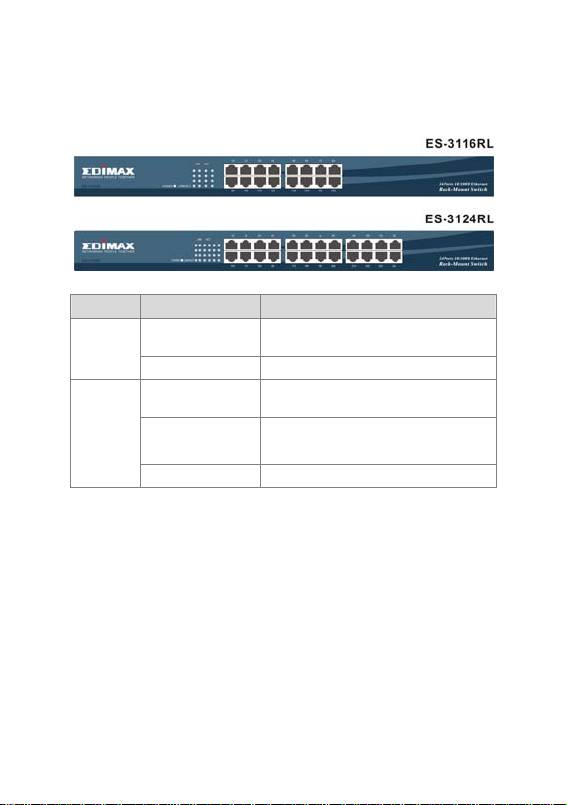

LED Definition
Please refer to the following table for LED definition
LED Status Operation
Steady Green Power is on
Power
Off Power is off
Steady Green The port is connected
The port is
Link/Act
Blinking Green
transmitting/receiving data.
Off No connection
Stations Connection
Connect each station to the switch by twisted-pair cable. Plug
one RJ-45 connector into a RJ-45 port of the switch, and plug
the other RJ-45 connector into the station’s network adapter.
Power on the switch and then system is ready. For cable
selection, refer to the following table.
Switches Connection
In making a switch interconnection, you could use any port to
connect another switch with straight or crossover cable. As all
the ports support auto MDI / MDI-X function, using a straight
cable to make a switch-to-switch connection is allowed.
4
For cable selection, refer to the following table：
Network Speed Cable Type Max. Length
10Mbps Cat. 3, 4, 5 UTP/STP 100 meters
100Mbps Cat. 5 UTP/STP 100 meters
Rack-Mount
The switch may standalone, or may be mounted in a standard
19-inch equipment rack. Rack mounting produces an orderly
installation when you have a number of related network devices.
The switch is supplied with two optional rack mounting brackets
and screws. These are used for rack mounting the unit.
Specification
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x full duplex operation and
flow control
16/ 24 * 10/100Mbps RJ-45 Fast
Interface
Ethernet Ports
Uplink Auto MDI/MDI-X(Auto crossover)
10/100Mbps & Full/Half duplex mode
Network Speed
auto detection
MAC Addr. Table 8K MAC entries
Memory 160Kbytes
Internal Power supply
Power Supply
3.3V 4A (100-240V/ 50-60Hz)
EMI CE and FCC class A
5
Český.
Úvod
Toto zařízení je všestranný a vysoce produktivní přepínač
Ethernet, ve kterém všechny porty můžou obsluhovat síťové
spojení 10 nebo 100 Mbps v módu automatického odhalení
(NWay). To znamená, že přepínač může automaticky
komunikovat se zařízeními rychlost posílání dat v síti a m´d
duplex. Tento přepínač je ideální pro dělení velkých sítí na
menší, spojené s sebou podsítě, pro zvýšení jejich produktivity,
umožňuje obsluhu multimediálních a grafických aplikací, které
potřebují vysokou propustnost.
Funkce automatick0 detekce rzchlosti zasílání dat 10/100Mbps
umožňuje bezproblematickou migraci ze sítě 10Mbps do
100Mbps. V porovnání se zařízeními, která obsluhují míchaný
mód 10Mbps nebo 100Mbps, tento přepínač obsluhuje
didikovaná spojení 10/100Mbps s každým klientem, kterýje na
něj spojený, co dobře eliminuje zácpy. Přepínač má také funkci
„auto MDI / MDI-X”, díky které se do každého portu může zapojit
jiný přepínač nebo koncentrátor anižby se musel používat
krosový kabel RJ-45.
Mód přepínání typu Store-and-forward zajišťuje malá zpoždění
a eliminuje síťové chyby, včetně chyb typu runt a pakety s
chybami CRC. Práce v módu plného duplexu je možná díky
možnosti současného posílání a příjmání rámů bez kolize a
dvojení frekvence sítě.
Tento přepínač je zařízení typu plug-n-play, které nepotřebuje
softver a konfiguraci. Obsluhuje všechny síťové protokoly.
Dodatečně velký počet diagnostických kontrolek LED na
předním panelu přepínače dává informace o stavu práce
každého portu a celého zařízení.
Před přistouením k instalaci je třeba ověřit jestli se v balení
nacházejí všechny popsané prvky:
z
jeden přepínač Fast Ethernet pro montáž na stojanu
6
z
jeden síťový kabel a návod na použití
z
vzpěry a šrouby pro montování ve stojanu

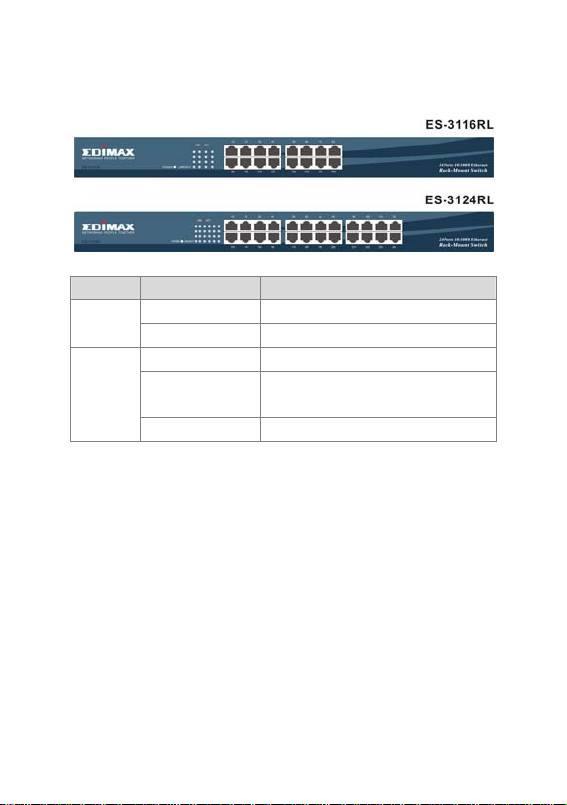

Kontrolky LED
Popis stavů signalizovaných kontrolkami LED ukazuje tato
tabulka
LED Stav Co znamená
zelená – svítí Napájení je zapojeno
Power
ne svítí Napájení není zapojeno
zelená – svítí Tento port je spojen
Link/Act
zelená – bliká Port posílá/příjmá data.
nesvítí Není spojení
Zapojení počítačů
Každý počítač se zapojuje do přepínače kebely. Jednu zástčku
RJ-45 je třeba zapojit do portu RJ-45 v přepínači a druhou
zástrčku RJ-45 do portu v síťové kartě počítače. Po zapojení
přepínače do proudu je připraven k práci. Informace o výběru
kabelů jsme ukázali v tabulce v další části návodu.
Připojení jiných přepínačů
Pro připojení jiných přepínačů je možno využít kterýkoli port
přepínače, do kterého se může zapojit kabel obyčejný nebo
krosový. Protože všechny porty přepínače obsluhují funkci
automatické volby MDI / MDI-X, pro spojení s sebou dvou
7
přepínačů je možno použít obyčejný kabel.
Tato tabulka ukazuje doporučení týkající se výběru kabelů：
Rychlost Typ kabelu Maks. délka
10Mbps Kat. 3, 4, 5 UTP/STP 100 metrů
100Mbps Kat. 5 UTP/STP 100 metrů
Montáž stojanu
Přepínač je možno instalovat jako nezávislé zařízení nebo jej
namontovat ve standardním stojanu 19 palců. Montáž ve
stojanu dovoluje na pořadek ve složeňejších instalacích.
Přepínač se dodává s dvěma wzpěrami pro montáž ve stojanu s
potřebnými šrouby.
Specyfikace
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x práce v plném duplexu a
kontrola posílání dat
16/ 24 portů 10/100Mbps RJ-45 Fast
Zapojení
Ethernet
Spojení s jinými
Auto MDI/MDI-X(automatický výběr
přepínači
krosovaných/nekrosovaných kabelů)
10/100Mbps v m´du plného/půl duplexu
Rychlost
s automatickou detekcí
tabulka MAC adres 8K na polohu MAC
Paměť 160 kilobajtů
Vestavěné napájení
Napájení
3.3V 4A (100-240V/ 50-60Hz)
Elektromagnetické
shodně z normami CE a FCC pro třídu
překážky
A
8
Deutsch.
EINLEITUNG
Dieses Gerät ist ein schneller Hochleistungs-Ethernet-Switch, bei
dem alle Ports für 10 oder 100 Mbps Auto-Negotiation Operation
(NWay) ausgelegt sind, was bedeutet, dass dieser Switch
automatisch mit den im Netzwerk verbundenen Partnern in
Netzgeschwindigkeit und im Duplexmodus verhandelt. Er ist für das
Mikro-Segmentieren von großen Netzen in kleinere, verbundene
Subnets für eine verbesserte Leistung ideal, und ermöglicht die
erforderliche Bandbreite für Multimedia- und
Bildaufbereitungsanwendungen.
Außerdem ermöglicht die 10/100Mbps Auto-Sensing Fähigkeit auf
einfache Weise, 10Mbps in ein 100Mbps Netzwerk zu versenden.
Verglichen mit den aufgeteilten Netzwerken von 10Mbps oder
100Mbps, liefert der Switch jedem angeschlossenen Kunden einen
eigenen 10/100Mbps-Anschluss ohne Bandbreitenstauprobleme.
Dieser Switch unterstützt auch Auto-MDI/ MDI-X-Funktion, jeder
Port könnte benutzt werden, um an einen anderen Switch oder eine
Nabe ohne gekreuztes Netzwerkkabel RJ-45 anzuschließen.
Der Store-and-Forward Switch Modus verspricht eine niedrige
Latenz und beseitigt alle Netzstörungen, einschließlich der Runt-
und CRC Error Packets. Um unter Full-Duplex Modus zu arbeiten,
können Transmission und Reception der Frames gleichzeitig
auftreten, ohne Stau zu erzeugen oder doppelte Netzbandbreite zu
verursachen.
Der Switch wird ohne Konfigurierung der Software eingesteck und
eingeschaltet und ist mit allen anderen Arten von Netzwerk
Protokollen völlig kompatibel. Ferner können die Rich Diagnostic
LEDs auf der Frontplatte den Betriebsmodus des einzelnen Ports
und das gesamte System liefern.
Vor Installation des Switches, vergewissern Sie sich, ob in dieser
Verpackung folgende Teile enthalten sind:
z
Ein Fast Ethernet Switch zur Rack-Installation
z
Ein Netzanschlußkabel und ein Benutzerhandbuch
z
Rack Brackets und Schrauben
9
LED Beschreibung
Bezüglich der LED Beschreibung beachten Sie bitte die folgende
Schautafel:
LED Einstellung Betrieb
Konstantes Grün Eingeschaltet
Ein/Aus
Aus Ausgeschaltet
Konstantes Grün Der Port ist angeschlossen
Aufblinkendes
Link/Act
Der Port überträgt / erhält Daten.
Grün
Aus Keine Verbindung
Stationsverbindung
Verbinden Sie jede Station mit dem Switch durch Doppelkabel. Stecken
Sie ein RJ-45-Anschlussstück in einen RJ-45-Port des Switches, und
stecken Sie das andere RJ-45 Anschlussstück in den Netzadapter der
Station. Schalten Sie den Switch an, und dann ist das System
betriebsbereit.
Für die Auswahl der Kabel beachten Sie folgende Schautafel.
Switch-Verbindung
Um eine Switch-Verbindung herzustellen, können Sie jeden Port
benutzen, um einen Switch mit nicht gekreuztem oder gekreuztem
Netzwerkkabel zu verbinden. Da alle Ports Auto-MDI / MDI-X Funktion
unterstützen, ist es erlaubt, ein nicht gekreuztes Netzwerkkabel zu
verwenden, um eine Switch-to-Switch Verbindung herzustellen.
10
Bezüglich der Kabel-Auswahl beachten Sie bitte folgende Tabelle：
Maximale
Netzwerkgeschwindigkeit Kabeltypus
Länge
10 Mbps Kat. 3, 4, 5 UTP/STP 100 Meter
100 Mbps Kat. 5 UTP/STP 100 Meter
Rack-Installation
Der Switch kann freistehend sein oder in einen 19-Inch Standard-Rack
eingebaut werden. Eine angemessene Rack-Installation erfordert eine
entsprechende Netzwerkausstattung. Zum Switch werden zur Auswahl
zwei Rack Brackets und Schrauben mitgeliefert. Diese werden für die
Rack-Installation des Geräts benötigt.
Spezifikation
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x Full Duplex Operation und Flow
Control
16/ 24 * 10/100Mbps RJ-45 Fast Ethernet
Interface
Ports
Uplink Auto MDI/MDI-X(Auto Crossover)
10/100Mbps & Full/Half Duplex Modus Auto
Netzwerkgeschwindigkeit
Detection
MAC Addr. Table 8K MAC Eingänge
Datenspeicher 160Kbytes
Internal Power supply
Netzgerät
3.3V 4A (100-240V/ 50-60Hz)
EMI CE und FCC Klasse A
11
Español.
Introducción
Este dispostivo es un potente conmutador Ethernet de alta velocidad, con
grandes prestaciones que permite que los puertos NWay puedan
negociar sus velocidades de funcionamiento de 10 o 100Mbps. Esto
signfica que dicho conmutador puede negociar automáticamente con los
colaboradores que estén conectados a la velocidad de la red y en modo
duplex. Es ideal para dividir grandes redes en segmentos más pequeños,
conectados a subredes para mejorar así sus prestaciones, permitiendo al
mismo tiempo la banda ancha requerida por las aplicaciones de
imágenes y multimedia.
Además, la función de detección automática de 10/100Mbps constituye
un simple método para pasar de una red de 10Mbps a otra de 100Mbps
sin sufrir daño alguno. Si lo comparamos con las redes de 10Mbps o
100Mbps, el conmutador ofrece una conexión exclusiva de 10/100Mbps
a cada cliente conectado sin causar problemas de sobreuso de la banda
ancha. Del mismo modo, este conmutador incluye la función MDI / MDI-X,
para facilitar la conexión a otros conmutadores o terminales sin la
necessidad de un cable cross-over RJ-45.
Función "Store-and-Forward" para la eliminación de los errores de red
con el mínimo retraso, incluidos los paquetes de datos erróneos CRC y
de funcionamiento. Al funcionar en modo de transmisión duplex, la
transmisión y la recepción de los datos tendrán lugar de forma
simultánea sin causar problemas de coalisiones, como si se tratase de
una doble banda ancha.
El conmutador podrá ponerse en funcionamiento tras ser conectado, sin
necesidad de configurar ningún tipo de programas y será compatible con
todos los protocolos de red. Admás, la pantalla LED de diagnóstico
enriquecida, ubicada en el panel frontal le ofrecerá el estado de
funcionamiento de cada puerto y del conjunto del sistema.
Antes de empezar a instalar el conmutador, compruebe que los
componentes siguientes han sido suministrados en el paquete：
z
Un conmutador Ethernet de alta velocidad de tipo Rackmount
z
Un cable conector y una guía del usuario
z
Llaves y tornillos de tipo Rack-mount
12
Definición de la pantalla LED
Por favor, lea el siguiente cuadro para entender las indicaciones
que aparecerán en la pantalla LED
LED Estado Funcionamiento
Verde
Alimenta
Encendido
contínuamente
ción
Off Apagado
Verde
El puerto está conectado
contínuamente
Enlace/
Verde
El puerto está
Acción
intermitente
transmitiendo/recibiendo datos.
Off Sin conexión
Conexión de las estaciones
Conecte cada estación al conmutador mediante parejas de dos cables.
Enchufe un conector RJ-45 al puerto RJ-45 del conmutador y enchufe el
otro conector RJ-45 al adaptador de red de la estación. Encienda el
conmutador y el sistema quedará listo. Para la selección de los cables,
le rogamos observe el cuadro siguiente.
Conexión de conmutadores
Al conectar los conmutadores entre sí, podrá utilizar cualquier puerto
para conectar otro conmutador al conjunto o un cable cross-over. Como
todos los puertos se encuentran
automáticamente compatibles con
la función MDI / MDI-X, podrá utilizar un cable plano o de
conexión directa para activar la conexión de un conmutador a
otro.
13
Para la selección de los cables, le rogamos observe el cuadro
siguiente：
Velocidad de
Largo
Tipo de cable
transmisión
máximo
Categoría 3, 4, 5
10Mbps
100 metros
UTP/STP
100Mbps Categoría 5 UTP/STP 100 metros
Rack-Mount (montaje en bastidor)
El conmutador puede ser individual o puede ser montado en un bastidor
normal de 19-pulgadas. EL montaje en bastidor da lugar a una instalación
metódica si cuenta con varios dispositivos de red similares. El
conmutador viene suministrado con dos llaves y tornillos opcionales para
el montaje en bastidor. Dichos elementos se utilizan para instalar la
unidad en bastidor.
Especificaciones
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Norma
IEEE 802.3x para el funcionamiento en
dúplex y el control de flujo
16/ 24 * 10/100Mbps Puertos Ethernet
Interfaz
RJ-45 de alta velocidad
Enlace ascendente Auto MDI/MDI-X(crossover automático)
Velocidad de
10/100Mbps & Modo de detección
transmisión
automática dúplex completo/medio
Cuadro de direc.
Entradas MAC de 8K
MAC
Memoria 160Kbytes
Alimentación interna
Alimentación
3.3V 4A (100-240V/ 50-60Hz)
EMI Normativa de la CE y FCC tipo A
14
Français.
Introduction
Ce dispositif est un puissant switch Ethernet Rapide à haute
performance, dont tous les ports sont capables d'effectuer des
actions d'auto-négociation à 10 ou 100 Mo/s (NWay), ce qui signifie
que ce switch peut automatiquement négocier avec n'importe quel
éléments du réseau en mode bidirectionnel simultané. Il est idéal
pour la micro-segmentation de grands réseaux en plus petits, pour
l'amélioration des performances des sous-réseaux, et l'amélioration
des capacités des composants multimédia et des applications
d'imagerie nécessitant beaucoup de largeur de bande.
De plus, la capacité de vérification du support 10/100Mo/s rend
facile et sans aucune difficulté la migration d'un réseau 10Mo/s vers
un réseau 100Mo/s. Comparé aux réseaux partagés 10 ou 100Mo/s,
le switch fournit une connexion 10/100Mo/s dédiée à chaque client
connecté sans problème d'encombrement au niveau de la largeur de
bande. Ce switch est également compatible avec les fonctions auto
MDI / MDI-X, chaque port pouvant être utilisé pour se connecter à un
autre switch ou hub sans câble RJ-45.
Le mode différé (sauvegarde et retransmission) évite les longues
attentes et supprime toutes les erreurs réseau, dont les paquets de
données d'erreurs d'exécution et CRC. Pour fonctionner en mode
bidirectionnel simultané, la transmission et la reception des trames
peuvent avoir lieu simutanément sans provoquer de chevauchement
ni doubler la largeur de bande réseau.
Ce switch est plug-n-play et n'a besoin d'aucun logiciel d'installation.
Il est également compatible avec tous les protocoles réseau. De plus,
les voyants de diagnostique du panneau avant indiquent l'état de
chaque port individuellement ainsi que celui du système dans son
ensemble.
Avant d'installer le switch, vérifiez que l'emballage contient bien les
éléments suivants：
z
Un Switch Ethernet Rapide montable en rack.
z
Un cordon d'alimentation et un manuel utilisateur
z
Crochets et vis pour le montage en rack
15
Définition des voyants
Veuillez vous référer au tableau suivant concernant les voyants
Voyant Etat Action
Alimenta
Vert fixe Sous tension
tion
Eteint Hors tension
Vert fixe Le port est connecté
Le port transmet/reçoit des
Lien/Act
Vert clignotant
données.
Eteint Pas de connexion
Raccordement des stations
Raccordez chaque station au switch à l'aide de câbles à paires
torsadées. Branchez une prise RJ-45 dans le port RJ-45 du
switch, et branchez l'autre prise RJ-45 dans l'adaptateur réseau
de la station. Allumez le switch. Le système est prêt à
fonctionner. Référez-vous au tableau suivant concernant le
choix des câbles.
Raccordement de Switches
Pour réaliser une interconnexion entre deux switches, vous
pouvez utiliser n'importe quel port pour relier un autre switch à
l'aide d'un câble croisé ou droit. Puisque tous les ports sont
compatibles avec la fonction auto MDI / MDI-X, l'utilisation d'un
câble droit pour établir une connexion entre switches est donc
possible.
16
Référez-vous au tableau suivant concernant le choix des câbles.
Longueur
Vitesse réseau Type de câble
max.
10Mo/s Cat. 3, 4, 5 UTP/STP 100 mètres
100Mo/s Cat. 5 UTP/STP 100 mètres
Montage en rack
Le switch peut être utilisé de façon autonome ou monté dans un
rack à équipements standard 19 pouces. Le montage en rack
permet une installation ordonnée si vous possédez plusieurs
dispositifs réseau associés. Le switch est livré avec deux
crochets et des vis de fixation . Ces éléments doivent être
utilisés pour monter l'appareil en rack.
Caractéristiques techniques
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Normes
IEEE 802.3x transmission
bidirectionnelle simultanée et contrôle
de débit
Ports RJ-45 Ethernet Rapide 16/24 *
Interface
10/100Mo/s
Liaison montante Auto MDI/MDI-X(croisement Auto)
10/100Mo/s & détection automatique
Vitesse réseau
mode bidirectionnel simultané et
bidirectionnel à alternance
Table Adr. MAC Entrées MAC 8K
Mémoire 160Koctets
Alimentation
Alimentation interne
électrique
3.3V 4A (100-240V/ 50-60Hz)
CEM CE et FCC classe A
17
Italiano.
Introduzione
Il presente dispositivo è un interruttore potente, a prestazioni elevate,
con tutte le porte capaci di un funzionamento a negoziazione
automatica di 10 o 100Mbps (NWay), il che significa che l'interruttore
potrebbe negoziare automaticamente con i partner collegati sulla
velocità di rete e sulla modalità duplex. E' ideale per la
micro-segmentazione di ampie reti in reti più piccole, collegando
sottoreti per migliorare le prestazioni e permettendo la larghezza
banda che richiede applicazioni multimediali e di immagine.
Inoltre, la capacità di auto-rilevazione 10/100Mbps fornisce un modo
facile per migrare dalla rete 10Mbps a 100Mbps senza problemi. In
confronto alle reti condivise 10Mbps o 100Mbps, l'interruttore
fornisce una connessione 10/100Mbps dedicata per ciascun cliente
senza problemi di congestione della banda larga. Questo interruttore
inoltre supporta la funzione automatica MDI / MDI-X, ciascuna porta
potrebbe essere utilizzata per la connessione ad un altro interruttore
o periferica senza cavo crossover RJ-45.
La modalità di commutazione store-and-forward promette una bassa
latenza inoltre elimina tutti gli errori di rete, compresi in pacchetti di
dimensioni insufficienti e di errore CRC. Per funzionare in piena
modalità duplex, la trasmissione e ricezione dei frame può avvenire
simultaneamente senza causare collisioni e raddoppiare la banda
larga della rete.
L'interruttore è plug-n-play senza alcun software di configurazione
ed è inoltre interamente conforme a tutti i tipi di protocolli di rete.
Inoltre, i ricchi LED diagnostici sul pannello frontale possono fornire
lo stato di funzionamento della porta individuale e dell'intero sistema.
Prima di iniziare ad installare l'interruttore, verificare i seguenti
contenuti in questo imballaggio：
z
Un Interruttore a rack Fast Ethernet
z
Un cavo di alimentazione e manuale d'uso
z
Supporti e viti a rack
18
Definizione LED
Si prega di fare riferimento alla seguente tabella per la
definizione del LED.
LED Stato Funzionamento
Alimenta
Verde Stabile L'alimentazione è accesa
zione
Spento L'alimentazione è spenta
Verde Stabile La porta è connessa
Collega
Verde
La porta sta
mento/A
Lampeggiante
trasmettendo/ricevendo dati.
zione
Spento Nessun collegamento
Collegamento delle Stazioni
Collegare ciascuna stazione all'interruttore tramite il cavo a
doppini intrecciati. Inserire un connettore RJ-45 in una porta
RJ-45 dell'interruttore, e inserire l'altro connettore RJ-45
nell'adattatore della rete della stazione. Attivare l'interruttore e
quindi il sistema è pronto. Per la selezione del cavo, si prega di
fare riferimento alla seguente tabella.
Collegamento degli Interruttori
Nell'eseguire un intercollegamento tra interruttori, potete usare
una porta qualsiasi per collegare un altro interruttore con un
cavo dritto o crossover. Siccome tutte le porte supportano la
funzione automatica MDI / MDI-X, l'utilizzo di un cavo dritto per
eseguire un collegamento da interruttore a interruttore è
consentito.
19
