Per la selezione del cavo, si prega di fare riferimento alla
seguente tabella.
Lunghezza
Velocità di Rete Tipo di Cavo
Max.
10Mbps Cat. 3, 4, 5 UTP/STP 100 metri
100Mbps Cat. 5 UTP/STP 100 metri
Montaggio a rack
L'interruttore può essere indipendente, o può essere montato in
un rack standard a 19 pollici. Il montaggio a rack produce
un'installazione ordinata quando si possiede un numero di
dispositivi di rete collegati. L'interruttore viene fornito con due
supporti di montaggio a rack opzionali e viti. Questi vengono
usati per il montaggio a rack dell'unità.
Specifica
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x funzionamento duplex
completo e controllo flusso
16/ 24 * 10/100Mbps RJ-45 Porte Fast
Interfaccia
Ethernet
Uplink Auto MDI/MDI-X(Crossover automatico)
10/100Mbps & Modalità di rilevamento
Velocità di Rete
automatico duplex Totale/Metà
MAC Tabella Ind. entrate MAC 8K
Memoria 160Kbytes
Alimentazione
Alimentazione elettrica interna
elettrica
3.3V 4A (100-240V/ 50-60Hz)
EMI classe CE e classe FCC A
20
Magyar.
Bevezetés
A jelen berendezés egy sokoldalú, nagy teljesítményű Ethernet
átkapcsoló, melynek minden portja kiszolgálhat 10 vagy 100Mbps háló
csatlakozásokat, az automatikus dialógus (NWay) üzemmódjában. Ez azt
jelenti, hogy ez az átkapcsoló automatikusan egyeztetheti a rá
csatlakoztatott berendezésekkel a hálózati átvitel sebességét, valamint a
duplex üzemmódot. Ez az átkapcsoló ideálisan alkalmas nagy
Hálók kisebbekre való megosztására, különféle alhálók egyesítésére,
azok teljesítményének fokozása céljából, multimediális és grafikus, nagy
átviteli képességeket megkívánó applikációk kiszolgálásának lehetővé
tételére.
A 10/100Mbps átviteli sebesség automatikus megtalálásának funkciója
lehetővé teszi a 10Mbps-től 100Mbps-ig terjedő hálókról való
fájdalommentes migrációt. A kevert üzemmódban (10Mbps vagy
100Mbps) működő berendezésekkel összehasonlítva, ez az átkapcsoló
kiszolgálja a 10/100Mbps címzett kapcsolatokat mindegyik, rá
csatlakoztatott ügyféllel, ami sikeresen kiküszöböli az eldugulásokat. Az
átkapcsoló fel van ruházva az „auto MDI / MDI-X” funkcióval is, amelynek
köszönhetően bármely portra rá lehet csatlakoztatni más átkapcsolókat,
vagy koncentrátorokat, az RJ-45 csatlakozó kábelek alkalmazásának
szükségessége nélkül.
A Store-and-forward típusú átkapcsolási mód biztosítja a csekély
késleltetéseket, és kiküszöböl minden hálózati hibát, köztük a runt
típusúakat is, valamint a CRC hibákkal terhelt csomagokat. Lehetőség
van a teljes duplex üzemmódban való működésre is, annak
köszönhetően, hogy keretek egyidejűleg küldhetők ki és fogadhatók,
összeütközések és a háló sávja megkettőződésének okozása nélkül.
Ez az átkapcsoló egy plug-n-play típusú berendezés, amelynek nincs
szüksége semmilyen konfigurációs programra. Kiszolgál mindenféle
megkívánt hálózati protokollt. Ráadásul a sok diagnosztikai ellenőrző
LED dióda az átkapcsoló homlokfalán információkat közöl az egyes
portok és az egész berendezés működési állapotáról.
A beszerelés megkezdése előtt ellenőrizni kell, hogy a csomagolásban
megvan-e az alant felsorolt elemek mindegyike:
z
egy Fast Ethernet átkapcsoló az állványban való beszereléshez
z
egy hálózati kábel és kezelési útmutató
z
tartók és csavarok az állványban való rögzítéshez
21

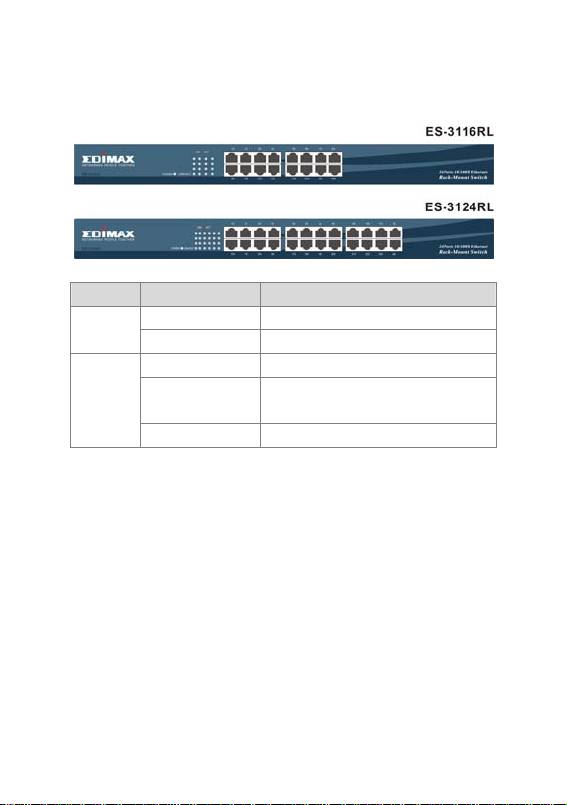

A LED ellenőrző diódák jelentése
A LED ellenőrző diódák által jelzett állapotok leírását a
következő táblázat tartalmazza
LED Állapot Jelentés
zöld – világít A betáplálás be van kapcsolva
Power
nem világít A betáplálás ki van kapcsolva
zöld – világít Ez a port csatlakoztatva van
Link/Act
zöld – lüktet A port adatokat küld/fogad.
nem világít Nincs csatlakoztatva
A számítógépek csatlakoztatása
Az egyes számítógépek az átkapcsolóhoz csavarított kábellel
csatlakoztathatók. Egy RJ-45 csatlakozót rá kell csatlakoztatni
az átkapcsolóban levő RJ-45 aljzatra, a másik RJ-45 csatlakozót
pedig a számítógép hálózati kártyáján levő aljzatba. Az
átkapcsoló tápfeszültségének bekapcsolása után az már
működésre kész. A kábelek kiválasztásáról az útmutatónk
további részében levő táblázatban találsz információt.
Más átkapcsolók csatlakoztatása
Más átkapcsolók csatlakoztatásához az átkapcsoló tetszőleges
portja felhasználható, amelyhez normál vagy átmenetes kábel
rácsatlakoztatható. Mivel az átkapcsoló minden portja
kiszolgálja az MDI / MDI-X automatikus kiválasztó funkciót, két
átkapcsoló összekapcsolásához normál kábel használható fel.
22
Az alábbi táblázat megadja a kábel kiválasztásra vonatkozó
ajánlásokat：
Max.
Gyorsaság Kábeltípus
hosszúság
10Mbps UTP/STP 3, 4, 5. kat. 100 méter
100Mbps UTP/STP 5 kategória 100 méter
Beszerelés az állványba
Az átkapcsolót független berendezésként is be lehet kötni, vagy
egy standard 19 collos állványba szerelve. Az állványba való
beszerelés lehetővé teszi bonyolultabb bekötések rendezését is.
Az átkapcsolót két opcionális tartóval szállítjuk, az állványba
való beszereléshez, a szükséges csavarokkal együtt.
Specifikáció
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x teljes duplex üzemmódú
működés, és az átáramlás ellenőrzése
16/ 24 port 10/100Mbps RJ-45 Fast
Csatlakozók
Ethernet
Auto MDI/MDI-X(az átmenetes/nem
Összekapcsolás
átmenetes kábelek automatikus
más átkapcsolókkal
kiválasztása)
10/100Mbps teljes vagy félduplex
Sebesség
üzemmódban, automatikus detekcióval
MAC címek
8K a MAC tételekre
táblázata
Memória 160 kilobájt
Beépített tápegység
Betáplálás
3.3V 4A (100-240V/ 50-60Hz)
Elektromágneses
a CE és az FCC szabványainak megfelel
zavarok
az A osztályú berendezések számára
23
Nederlands.
Introductie
Dit apparaat is een krachtige, Fast Ethernet switch met grote
prestaties. Alle poorten werken met 10 of 100Mbps
auto-negotiation (NWay), hetgeen betekent dat deze switch
automatisch op netwerksnelheid en in duplex-modus met de
aangesloten partners kan communiceren. Ideaal voor het
opdelen van grote netwerken in kleinere, aangesloten
subnetwerken voor betere prestaties en voor grote bandbreedte
eisende multimedia en beeld verwerkende toepassingen.
Bovendien is het door de 10/100Mbps auto-sensing eigenschap
gemakkelijk en zonder enig probleem mogelijk om van een
10Mbps naar een 100Mbps netwerk te migreren. In vergelijking
met gedeelde 10Mbps of 100Mbps netwerken, geeft deze
switch iedere aangesloten gebruiker een dedicated 10/100Mbps
verbinding zonder dat er sprake is van bandbreedteopstopping.
Deze switch ondersteunt tevens de auto MDI / MDI-X functie,
iedere poort kan gebruikt worden voor het aansluiten op een
andere switch of hub zonder cross-over RJ-45 kabel.
De store-and-forward switching modus belooft een lage
wachttijd en elimineert alle netwerkfouten, inclusief runtime en
CRC-fout datapakketten. Om in de full-duplex modus te werken,
kan de verzending en ontvangst van de frames gelijktijdig
plaatsvinden zonder dat er opstoppingen kunnen optreden
alsmede het verdubbelen van de netwerkbandbreedte.
De switch is plug-n-play, zonder enige software te configureren
en werkt met alle soorten netwerkprotocols. Bovendien geven
de diagnostische LED's op het frontpaneel informatie over de
status van de afzonderlijke poorten en het gehele systeem.
Voordat u de switch gaat installeren, dient u de inhoud van de
verpakking te controleren：
z
Een in een rek te monteren Fast Ethernet Switch
z
Een netsnoer en een gebruiksaanwijzing
z
Beugels en schroeven voor de montage in een rek
24

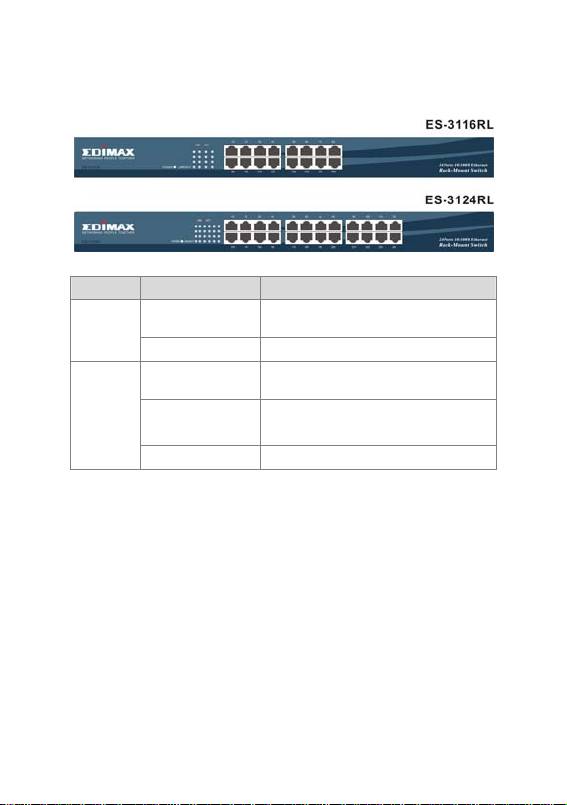

LED beschrijving
Voor de beschrijving van de LED's verwijzen wij u naar de
volgende tabel
LED Status Werking
Continue groen Spanning ingeschakeld
Power
Uit Spanning uitgeschakeld
Continue groen De poort is verbonden
Knipperend
De poort zendt/ontvangt
Link/Act
groen
gegevens.
Uit Geen verbinding
Aansluiting terminals
Verbind iedere terminal met de switch middels een
twisted-pair-kabel. Steek de ene RJ-45 connector in een RJ-45
poort van de switch, en steek de andere RJ-45 connector in de
netwerkadapter van de terminal. Schakel de spanning in en het
systeem is klaar. Voor de juiste kabelkeuze verwijzen wij u
naar de volgende tabel.
Verbinden van de switches
Om switches met elkaar te verbinden kunt u iedere poort
gebruiken. Dit kan zowel met een 'straight' of 'cross-over' kabel.
Omdat alle poorten de auto MDI / MDI-X functie ondersteunen,
kunt u voor een switch-naar-switch verbinding gebruik maken
van een 'straight' kabel.
25
Voor de juiste kabelkeuze, zie de volgende tabel：
Netwerksnelheid Kabeltype Max. lengte
10Mbps Cat. 3, 4, 5 UTP/STP 100 meter
100Mbps Cat. 5 UTP/STP 100 meter
Montage in een rek
De switch kan stand-alone of gemonteerd in een standaard
19-inch rek gebruikt worden. In het geval van een groter aantal
netwerkapparaten levert de montage in een rek een ordelijke
installatie op. De switch wordt geleverd met twee optionele
beugels en schroeven. Deze worden gebruikt om de switch in
een rek te monteren.
Specificaties
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standaards
IEEE 802.3x full duplex werking en
handshaking
16/ 24 * 10/100Mbps RJ-45 Fast
Interface
Ethernet poorten
Uplink Auto MDI/MDI-X(Auto cross-over)
10/100Mbps & Full/Half duplex modus
Netwerksnelheid
auto detectie
MAC adr. tabel 8K MAC ingangen
Geheugen 160Kbytes
Interne voeding
Voeding
3,3V 4A (100-240V/ 50-60Hz)
EMI CE en FCC klasse A
26
Polski.
Wprowadzenie
Niniejsze urządzenie to wszechstronny, wysokowydajny przełącznik
Ethernet, którego wszystkie porty mogą obsługiwać połączenia sieciowe
10 lub 100Mbps w trybie automatycznej negocjacji (NWay). Oznacza to,
że przełącznik ten może automatycznie negocjować z podłączonymi
urządzeniami prędkość transmisji sieciowej oraz tryb dupleksu.
Przełącznik ten nadaje się idealnie do dzielenia dużych sieci na mniejsze,
połączone ze sobą podsieci, w celu zwiększenia ich wydajności,
umożliwienia obsługi aplikacji multimedialnych i graficznych
wymagających dużych przepustowości.
Funkcja automatycznego wykrywania prędkości transmisji 10/100Mbps
umożliwia bezbolesną migrację z sieci 10Mbps do 100Mbps. W
porównaniu do urządzeń obsługujących tryb mieszany 10Mbps lub
100Mbps, ten przełącznik obsługuje dedykowane połączenia
10/100Mbps z każdym podłączonym do niego klientem, co skutecznie
eliminuje zatory. Przełącznik Jest on również wyposażony w funkcję „auto
MDI / MDI-X”, dzięki której do każdego portu można podłączyć inne
przełączniki lub koncentratory bez konieczności stosowania
skrosowanego kabla RJ-45.
Tryb przełączania typu Store-and-forward zapewnia niskie opóźnienia i
eliminuje wszystkie błędy sieciowe, w tym błędy typu runt i pakiety z
błędami CRC. Praca w trybie pełnego dupleksu możliwa jest dzięki
możliwości jednoczesnego wysyłania i odbierania ramek bez
powodowania kolizji oraz dublowania pasma sieci.
Przełącznik ten jest urządzeniem typu plug-n-play, które nie potrzebuje
żadnego oprogramowania do konfiguracji. Obsługuje on wszystkie
wymagane protokoły sieciowe. Dodatkowo duża liczba kontrolek
diagnostycznych LED na ściance przedniej przełącznika przekazuje
informacje na temat stanu pracy poszczególnych portów oraz całego
urządzenia.
Przed przystąpieniem do instalacji, należy sprawdzić, czy w opakowaniu
znajdują się wszystkie z wymienionych poniżej elementów:
z
jeden przełącznik Fast Ethernet do montażu w stojaku
z
jeden kabel sieciowy i instrukcja obsługi
z
wsporniki i śruby do mocowania w stojaku
27
Znaczenie kontrolek LED
Opis stanów sygnalizowanych przez kontrolki LED przedstawia
poniższa tabela
LED Stan Znaczenie
zielony – świeci Zasilanie włączone
Power
nie świeci Zasilanie wyłączone
zielony – świeci Ten port jest podłączony
Link/Act
zielony – miga Port wysyła/odbiera dane.
nie świeci Brak połączenia
Podłączanie komputerów
Poszczególne komputery podłącza się do przełącznika kablami
ze skrętki. Jeden wtyk RJ-45 należy wpiąć do gniazda RJ-45 w
przełączniku, a drugi wtyk RJ-45 do gniazda w karcie sieciowej
komputera. Po włączeniu zasilania przełącznika jest on gotowy
do pracy. Informacje na temat wyboru kabli przedstawiono w
tabeli w dalszej części instrukcji.
Podłączanie innych przełączników
Do podłączenia innych przełączników można wykorzystać
dowolny port przełącznika, do którego można wpiąć kabel
zwykły lub skrosowany. Ponieważ wszystkie porty przełącznika
obsługują funkcję automatycznego wyboru MDI / MDI-X, do
połączenia ze sobą dwóch przełączników można stosować
zwykły kabel.
28
Poniższa tabela przedstawia zalecenia dotyczące wyboru
kabla：
Maks.
Szybkość Typ kabla
długość
10Mbps Kat. 3, 4, 5 UTP/STP 100 metrów
100Mbps Kat. 5 UTP/STP 100 metrów
Montaż w stojaku
Przełącznik można zainstalować jako urządzenie niezależne lub
zamontować go w standardowym stojaku 19 calowym. Montaż
w stojaku pozwala na uporządkowanie bardziej złożonych
instalacji. Przełącznik dostarczany jest wraz z dwoma
opcjonalnymi wspornikami do montażu w stojaku i z
niezbędnymi śrubami.
Specyfikacja
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x praca w trybie pełnego
dupleksu i kontroli przepływu
16/ 24 portów 10/100Mbps RJ-45 Fast
Złącza
Ethernet
Połączenia z innymi
Auto MDI/MDI-X(automatyczny wybór
przełącznikami
kabli skrosowanych/nieskrosowanych)
10/100Mbps w trybie
Szybkość
pełnego/pół-dupleksu z automatyczną
detekcją
tabela adresów MAC 8K na pozycje MAC
Pamięć 160 kilobajtów
Wbudowany zasilacz
Zasilanie
3.3V 4A (100-240V/ 50-60Hz)
Zakłócenia
zgodny z wymaganiami norm CE oraz
elektromagnetyczne
FCC dla klasy A
29
Português.
Introdução
Este dispositivo é um comutador Fast Ethernet avançado de
elevado desempenho, equipado com a função de negociação
automática (NWay) de 10 ou 100 Mbps em todas as portas, o que
significa que este comutador pode negociar automaticamente com
os parceiros ligados em rede no modo de velocidade de rede e de
duplex. É ideal para micro-segmentar redes grandes em subredes
mais pequenas ligadas entre si, para um melhor desempenho,
permitindo a activação de aplicações exigentes de largura de banda
de criação de imagens e de multimédia.
Além disso, a capacidade de detecção automática de 10/100 Mbps
permite uma migração fácil de 10 Mbs para 100 Mbps. Em
comparação com as redes de 10 Mbps ou 100 Mbps partilhadas, o
comutador fornece uma ligação dedicada de 10/100 Mbps a cada
cliente ligado, sem o risco de congestionamento da largura de
banda. Este comutador inclui ainda a função MDI / MDI-X
automática, permitindo a utilização de cada porta para ligação a
outros comutadores ou concentradores sem cruzamento de cabos
RJ-45.
O modo de comutação de arquivo e de reencaminhamento permite
uma latência reduzida e elimina todos os erros de rede, incluindo
runts e pacotes de erros CRC. No modo full-duplex, a transmissão e
recepção de frames podem ocorrer em simultâneo sem o risco de
conflitos, permitindo também o dobro da largura de banda de rede.
O comutador dispõe da função plug-n-play, não é sendo necessário
configurar software; é totalmente compatível com todos os tipos de
protocolos de rede. Além disso, os excelentes LEDs de diagnóstico
no painel frontal mostram o estado de funcionamento de cada porta
e de todo o sistema.
Antes de começar a instalação do comutador, verifique se a
embalagem inclui os seguintes componentes：
z
Um comutador Fast Ethernet de montagem na prateleira
z
Um cabo de alimentação e um manual de utilizador
z
Suportes e parafusos de montagem na prateleira
30
Características do LED
Consulte a seguinte tabela para saber quais as características
do LED
LED Estado Funcionamento
Fixo Verde A corrente está ligada
Potência
Desligado A corrente está desligada
Fixo Verde A porta está ligada
Ligação/
Intermitente
A porta está a transmitir/receber
Acção
Verde
dados.
Desligado Sem ligação
Ligação das estações
Ligue cada estação ao comutador com o cabo de par trançados.
Ligue um conector RJ-45 a uma porta RJ-45 do comutador e o
outro conector RJ-45 à placa de rede da estação. Ligue o
comutador à corrente e o sistema entra em funcionamento. No
que respeita à selecção de cabos, consulte a seguinte tabela.
Ligação dos comutadores
Para efectuar uma ligação entre comutações, utilize uma das
portas para efectuar a ligação a outro comutador através de um
cabo normal ou cruzado. Uma vez que todas as portas incluem
a função MDI / MDI-X automática, utilize um cabo simples para
fazer uma ligação comutador a comutador.
31
Para seleccionar os cabos, consulte a seguinte tabela：
Velocidade de
Comprimento
Tipo de cabo
rede
máx.
10 Mbps Cat. 3, 4, 5 UTP/STP 100 metros
100 Mbps Cat. 5 UTP/STP 100 metros
Montagem em prateleira
O comutador pode ser autónomo ou montado numa prateleira
normal para equipamento de 19 polegadas. A montagem na
prateleira permite uma instalação organizada se dispor de
vários dispositivos de rede. O comutador é fornecido com dois
suportes e parafusos opcionais de montagem em prateleira.
Estes são utilizados para montar o aparelho na prateleira.
Características técnicas
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Padrão
Funcionamento IEEE 802.3x full duplex
e controlo de fluxo
16/ 24 * portas Fast Ethernet RJ-45 de
Interface
10/100 Mbps
MDI/MDI-X automática (Cruzamento
Uplink
automático)
Detecção automática dos modos
Velocidade de rede
10/100Mbps e Full/Half duplex
Tabela de
Entradas MAC de 8K
endereços MAC
Memória 160 Kbytes
Fonte de
Fonte de alimentação interna
alimentação
3,3 V 4A (100-240 V/ 50-60 Hz)
EMI CE e FCC classe A
32
Русский.
Введение
Настоящее устройство это всесторонний, высокопроизводительный
переключатель Ethernet, все порты которого могут обслуживать
сетевые соединения 10 или 100Мбпс в режиме автоматического
определения (NWay). Это значит, что данный переключатель может
автоматически согласовывать с подключенными устройствами
скорость сетевой передачи и режим дуплекс. Этот переключатель
прекрасно годится для деления больших сетей на меньшие,
соединенные друг с другом подсети, с целью повышения их
производительности, обеспечения обслуживания мультимедийных и
графических аппликаций, требующих большой пропускной
способности.
Функция автоматического определения скорости передачи
10/100Мбпс позволяет на безболезненную миграцию из сети 10Мбпс
в 100Мбпс. По сравнению с устройствами, обслуживающими
смешанный режим 10Мбпс или 100Мбпс, данный переключатель
обслуживает направленные соединения 10/100Мбпс с любым,
подключенным к нему клиентом, что эффективно устраняет заторы.
Переключатель оснащен также функцией „auto MDI / MDI-X”,
благодаря которой к любому порту можно подключить другие
переключатели или концентраторы без необходимости применять
перекрестный кабель RJ-45.
Режим переключения типа Store-and-forward обеспечивает лишь
небольшие задержки и устраняет все сетевые ошибки, в том числе,
ошибки типа runt и пакеты с ошибками CRC. Работа в режиме
полного дуплекса возможна благодаря способности одновременного
отправления и получения рамок, без образования коллизий и
дублирования полосы сети.
Этот переключатель является устройством типа plug-n-play, которое
для конфигурации не нуждается ни в каком программном
обеспечении. Он обслуживает все необходимые сетевые протоколы.
Дополнительно, большое количество контрольных лампочек LED на
передней панели переключателя передает информацию на тему
работы отдельных портов и всего устройства.
Перед началом установки необходимо проверить, содержатся ли в
упаковке все нижеуказанные элементы:
33
z
один переключатель Fast Ethernet для установки в стояке
z
один сетевой кабель и инструкция по эксплуатации
z
консоли и болты для крепления в стояке
Описание типов состояния, сигнализируемых контрольными
лампочками LED, представлено в нижеуказанной таблице.
LED Состояние Значение
зеленый –
Питание включено
Power
горит
не горит Питание выключено
зеленый –
Этот порт подключен
горит
Link/Act
зеленый –
Порт отправляет/принимает
мигает
данные
не горит Нет соединения
Подключение компьютеров
Очередные компьютеры подключаются к переключателю с
помощью крученых кабелей. Один разъем RJ-45 нужно
ввести в гнездо RJ-45 переключателя, а второй разъем
RJ-45, в гнездо сетевой карточки компьютера. После
включения питания переключателя, он готов к работе.
Информация на тему выбора кабелей представлена в
таблице, в дальнейшей части инструкции.
34
Подключение других переключателей
Для подключения других переключателей можно
использовать любой порт переключателя, в который можно
ввести обычный или перекрестный кабель. Так как все
порты переключателя обслуживают функцию
автоматического выбора MDI / MDI-X, для соединения двух
переключателей можно применять обычный кабель.
В нижеуказанной таблице представлены рекомендации по
выбору кабеля：
Скорость Тип кабеля Макс. длина
10Мбпс Кат. 3, 4, 5 UTP/STP 100 метров
100Мбпс Кат. 5 UTP/STP 100 метров
Монтаж в стояке
Переключатель можно установить в качестве независимого
устройства или ввести в стандартный 19-дюймовый стояк.
Монтаж в стояке позволяет привести в порядок более
сложные установки. Переключатель поставляется с двумя
опциональными консолями для установки в стояке и с
необходимыми болтами.
35
Спецификация
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Стандарт
IEEE 802.3x работа в режиме
полного дуплекса и контроля
течения
16/ 24 портов 10/100Мбпс RJ-45 Fast
Соединения
Ethernet
Auto MDI/MDI-X(автоматический
Соединение с
выбор
другими
перекрестных/неперекрестных
переключателями
кабелей)
10/100Мбпс в режиме
Скорость
полного/полудуплекса с
автоматическим детектированием
Таблица адресов
8K на позиции MAC
MAC
Память 160 килобит
Встроенный блок питания
Питание
3.3В 4A (100-240В/ 50-60Гц)
Электромагнитные
Соответствует требованиям норм CE
помехи
и FCC для класса A
36
Türkçe.
Giriş
Bu aygıt güçlü, yüksek performanslı ve tüm portları 10 /
100Mbps otomatik haberleşme (NWay) özelliğine sahiptir.
Bunun anlamı, aynı ağa bağlı olan istemciler ile otomatik olarak
duplex modunda haberleşir. Multimedya ve çizim
uygulamalarında talep edilen bant genişliklerini sağlayarak,
büyük ağlardan, küçük ağlara kullanıcılar için ideal bir çözüm
sağlar.
10/100Mbps auto-sensing özelliği, 10Mbps’den 100Mbps’ye
geçişi hiçbir sorun olmadan sağlar. Paylaşımlı 10Mbps ya da
100Mbps ağlarına kıyasla bu switch, bağlı olan tüm istemcilere
özgül biçimde ve herhangi bir bant genişlik sıkışıklığı olmadan
10/100Mbps bağlantısı gönderir. Aynı zamanda bu switch auto
MDI / MDI-X fonksiyonu destekler. Her bir port, RJ-45 crossover
kablo kullanılmadan farklı bir switch ya da hub bağlamanıza
olanak sağlar.
Store-and-forward switching (Mesaj anahtarlaması) modu düşük
bekleme süresi, runt ve CRC hata paketleri gibi tüm ağ
hatalarını önler. Full-duplex modu altında iki kat daha büyük ağ
bant genişliği olmasına rağmen herhangi bir çarpışma olmadan
iletim ve alım yapabilirsiniz.
Switch, tüm network protokolleri ile uyumlu olup hiçbir ayar
gerektirmeksizin Tak&Kullan aygıtı özelliğini taşımaktadır. Ön
panelde bulunan LED’ler belirli bir portun veya tüm sistemin
işleyiş durumunu gösterir.
Switch’i yüklemeden once aşağıdaki paket içeriğine sahip
olduğunuzdan emin olunuz.：
z
1 adet Rackmount Fast Ethernet Switch
z
1 adet güç kablosu ve kullanma kılavuzu
z
Rack-mount ayraçları ve vidaları
37
LED Tanımlamaları
LED tanımlamaları için aşağıdaki tablodan yardım alabilirsiniz
LED Status Operation
Sürekli yanan
Güç konumu açık
Power
yeşil ışık
Kapalı Güç konumu kapalı
Sürekli yanan
Port bağlı durumda
yeşil ışık
Link/Act
Yanıp sönen
Port, veri alışverişi yapmaktadır.
yeşil ışık
Kapalı Geçerli bağlantı yok
İstasyon Bağlantıları
Her bir istasyonu twisted-pair kablosu ile bağlayabilirsiniz. RJ-45
konnektörünün bir ucunu switchin RJ-45 port’una, diğer ucunu
ise istasyonun ağ adaptörüne bağlayınız. Switch’in güç
düğmesine bastığınızda sistem hazır konumuna geçecektir.
Kablo seçimi için bir sonraki tablodan yardım alabilirsiniz.
Switch Bağlantıları
Switch ara bağlantısı yapmak için herhangi bir portu düz ya da
crossover kablosu ile bağlayabilirsiniz. Tüm portlar auto MDI /
MDI-X fonksiyonunu desteklediği için, düz kablo kullanarak
switch-switch bağlantısı yapılabilir.
38
Kablo seçimi için aşağıdaki tablodan yardım alabilirsiniz：
Maksimum
Ağ Hızı Kablo Tipi
Uzunluk
10Mbps Cat. 3, 4, 5 UTP/STP 100 metre
100Mbps Cat. 5 UTP/STP 100 metre
Rack-Mount
Switch tek başına durabilir ya da 19-inch’lik kabine monte
edilebilir. Birden fazla ağ aygıtınız varsa, switchinizi kabine
monte etmeniz daha düzgün ve doğru bir kurulum için yeterli
olacaktır. Switch, kabine monte işlemi için iki adet kabin ayıracı
ve vidaları ile birlikte gelir.
Özellikler
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Standard
IEEE 802.3x full duplex operation ve
flow control
16/ 24 * 10/100Mbps RJ-45 Fast
Arabirim
Ethernet Portları
Uplink Auto MDI/MDI-X(Auto crossover)
10/100Mbps & Full/Half duplex mode
Ağ Hızı
auto detection
MAC Adres
8K MAC entries
Tablosu
Bellek 160Kbytes
Dahili Güç Kaynağı
Güç Kaynağı
3.3V 4A (100-240V/ 50-60Hz)
EMI CE ve FCC class A
39
