Compex Systems Fit3.0 – page 11
Manual for Compex Systems Fit3.0
RU
РЕКОМЕНДОВАННОЕ РАССТОЯНИЕ МЕЖДУ ПЕРЕНОСНЫМ И МОБИЛЬНЫМ ОБОРУДОВАНИЕМ ДЛЯ
СВЯЗИ И МИОСТИМУЛЯТОРОМ COMPEX
Миостимулятор Compex предназначен для использования в электромагнитной среде с контролируемыми
излучаемыми радиочастотными волнами. Покупатель или пользователь Compex может помочь предотвратить
возникновение электромагнитных помех, обеспечив поддержание минимального расстояния между переносными
и мобильными радиочастотными средствами связи (передатчиками) и миостимулятором Compex, как
рекомендовано в таблице ниже, в соответствии с максимальной выходной мощностью средств связи.
РАССТОЯНИЕ В СООТВЕТСТВИИ С ЧАСТОТОЙ ПЕРЕДАТЧИКА, М
МАКСИМАЛЬНАЯ
ВЫХОДНАЯ
ОТ 150 КГЦ ДО
ОТ 80 КГЦ ДО
ОТ 800 МГЦ ДО
МОЩНОСТЬ
80 МГЦ
800 МГЦ
2,5 ГГЦ
ПЕРЕДАТЧИКА, ВТ
D = 1,2 √P
D = 1,2 √P
D = 2,3 √P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Для передатчиков, максимальная выходная мощность которых не указана в таблице выше, рекомендованное
расстояние d в метрах (м) можно оценить с помощью формулы, учитывающей частоту передатчика, где P –
максимальная выходная мощность передатчика в ваттах (Вт) согласно данным производителя передатчика.
ПРИМЕЧАНИЕ 1. При значениях 80 МГц и 800 МГц применяется расстояние
для более высокого частотного диапазона.
ПРИМЕЧАНИЕ 2. Данные рекомендации могут подходить не для всех ситуаций. На распространение
электромагнитных волн влияют поглощение и отражение от конструкций, объектов и людей.
© 2014 DJO, LLC - 4528181 - V.1
199
Bruksanvisning
SV
INNEHÅLLSFÖRTECKNING
1. Symbolförklaring 202
2. Hur fungerar elektrostimulering? 203
3. Hur fungerar MI-tekniken? 205
4. Enhetsfunktioner 206
Innehåll i uppsättningar och tillbehör 207
Produktbeskrivning 208
Sätt i batterierna 209
Anslutningar 210
Preliminära inställningar 210
Välj en kategori 210
Välj program 211
MI-scan-test 212
Justera stimuleringsintensiteter 212
Programförlopp 213
Slut på programmet 214
Batterinivå och laddning 214
5. Felsökning 215
6. Underhåll av enheten 217
7. Tekniska specifikationer 217
8. EMC-Tabell 221
Vi rekommenderar starkt att du läser igenom dessa anvisningar samt kontraindikationer och
säkerhetsåtgärder innan du använder stimulatorn.
201
SV
1. SYMBOLFÖRKLARING
Se bruksanvisningen
Stimulatorn är en apparat i kategori II med inbyggt batteri och applicerade delar av typ BF.
Tillverkarens namn och adress samt tillverkningsdatum
Namn och adress till godkänd representant inom EU
Denna produkt måste separeras från hushållsavfall och skickas till särskilda
insamlingsanläggningar för återvinning och återanvändning
Standby-knappen har flera funktioner
Skyddas från solljus
Förvaras torrt
Detta anger skydd mot vattenintrång och partiklar. Märkningen IP20 på enheten betyder: Din
IP20
enhet är skyddad mot fasta främmande föremål med en diameter om 12,5 mm eller större. Ej
on the unit
skyddad mot vatten.
IP02
IP02 på höljet betyder: Skydd mot intrång av droppande vatten från en dusch eller vid regn.
on the case
Innehåller ej latex
Referensnummer
Batchnummer
202
SV
2. HUR FUNGERAR ELEKTROSTIMULERING?
Elektrostimulering involverar stimulering av nervfibrer genom elektriska impulser som överförs av
elektroder. De elektriska impulser som produceras av Compex stimulatorer är högkvalitativa impulser som
är säkra, bekväma och effektiva och som stimulerar olika sorters nervfibrer:
1. Motoriska nerver, för att stimulera en muskelrespons, som kallas elektrisk muskelstimulering (EMS)
2. Vissa typer av känsliga nervfibrer, för att uppnå en analgetisk (smärtstillande) effekt.
1. STIMULERING AV MOTORISKA NERVER (EMS)
Vid frivillig aktivitet beordrar hjärnan musklerna att dras samman och ett kommando skickas därvid
till nervfibrerna i form av en elektrisk signal. Denna signal skickas därefter till muskelfibrerna, som
dras samman. Principen vid elektrostimulering återskapar den process som involveras vid frivillig
sammandragning. Stimulatorn skickar en elektrisk impuls till nervfibrerna för att reta dem. Denna retning
överförs därefter till muskelfibrerna och leder till en grundläggande mekanisk reaktion (= en ryckning).
Detta är det grundläggande kravet för muskelsammandragning. Muskelresponsen är i alla hänseenden
identisk med det muskelarbete som styrs av hjärnan. Muskeln skiljer med andra ord inte mellan ett
kommando som skickas från hjärnan och ett som skickas från stimulatorn.
Programinställningarna (antalet pulser per sekund, sammandragningens varaktighet, vilotid, total
programtid) ger muskeln olika typer av arbete, beroende på muskelfibrerna. Olika typer av muskelfibrer
kan identifieras enligt deras respektive sammandragningshastigheter: långsamma, medelsnabba och
snabba fibrer. En kortdistanslöpare har uppenbarligen fler snabba fibrer, medan en maratonlöpare
har fler långsamma fibrer. Med goda kunskaper om mänsklig fysiologi och full kontroll över
stimuleringsinställningarna i de olika programmen, kan muskelarbetet inriktas specifikt för att uppnå det
önskade resultatet (muskelstärkning, ökad blodcirkulation, fastare muskler, osv.).
203
SV
2. STIMULERING AV SENSORISKA NERVER
Elektriska impulser kan även reta de sensoriska nervfibrerna för att uppnå en analgetisk (smärtstillande)
effekt. Stimulering av taktila sensoriska nervfibrer blockerar smärta som överförs till nervsystemet.
Stimulering av en annan typ av sensoriska fibrer ökar produktionen av endorfiner och lindrar därmed
smärta. Elektrostimulering kan användas med smärtlindringsprogram för att behandla akut kronisk,
lokaliserad smärta samt muskelsmärta.
Var försiktig: Använd inte smärtlindringsprogram under en längre tidsperiod utan läkares godkännande.
FÖRDELAR MED ELEKTROSTIMULERING
Elektrostimulering är en mycket effektiv metod för att få musklerna att arbeta:
• med en betydande förbättring av olika muskelegenskaper
• utan kardiovaskulär eller mental trötthet
• med begränsad påfrestning på leder och senor. Elektrostimulering möjliggör därmed mer muskelarbete
än vid frivillig aktivitet.
För bästa resultat rekommenderar Compex att elektrostimuleringssessionerna kompletteras med andra
åtaganden, t.ex:
• regelbunden fysisk motion
• en balanserad och hälsosam kost
• en balanserad livsstil
204
SV
3. HUR FUNGERAR MI-TEKNIKEN?
För att komma åt funktionerna för MI (muskelintelligens) måste MI-sensorkabeln (ej tillgänglig på alla enheter)
anslutas till stimulatorn.
MI-SCAN
Strax innan en arbetssession inleds, undersöker funktionen MI-scan den valda muskelgruppen och justerar
automatiskt stimulatorinställningarna till retningsbarheten i kroppsområdet ifråga, beroende på din fysiologi.
Denna funktion leder till en kort testsekvens i programmets början, varvid mätningar görs.
I slutet av testet måste intensiteten ökas för att starta programmet.
MI-TENS
Funktionen MI-tens begränsar oönskade muskelsammandragningar i smärtsamma områden.
Vid varje intensitetsökning som användaren gör, uppstår en testfas och om en muskelsammandragning
upptäcks minskar enheten automatiskt stimuleringens intensitet.
Denna funktion är endast tillgänglig i programmen TENS, Epikondylit och Tendinit.
MI-RANGE
Funktionen MI-range anger det idealiska området för justering av stimuleringsintensitet, som ska följas i dessa
program: återhämtning, kapillärisering eller muskelsmärta.
När enheten har fastställt det idealiska intensitetsområdet, visas en kryssmarkering på skärmen. För optimalt
arbete bör intensiteten hållas inom detta område.
Alla enheter har inte MI-teknik. Nedanstående tabell visar vilka funktioner som är tillgängliga med varje enhet.
SP 2.0 SP 4.0 FIT 1.0 FIT 3.0
MI-SCAN
✓ ✓
-
✓
MI-TENS -
✓
-
-
MI-RANGE -
✓
-
-
205
SV
4. ENHETSFUNKTIONER
INNEHÅLL I UPPSÄTTNINGAR OCH TILLBEHÖR
SP 2.0 SP 4.0 FIT 1.0 FIT 3.0
REF ANTAL REF ANTAL REF ANTAL REF ANTAL
STIMULATOR 001096 1 001095 1 001098 1 001097 1
LADDARE 6830XX 1 6830XX 1 6830XX 1 6830XX 1
UPPSÄTTNING AV 4
001119 1 001119 1 001119 1 001119 1
SNAP-KABLAR
MI-SENSORKABEL 601160 1 601160 1 N/A N/A 601160 1
PÅSE MED SMÅ 5X5-
42215 2 42215 2 42215 2 42215 2
ELEKTRODER
PÅSE MED STORA 5X10-
42216 2 42216 2 42216 2 42216 2
ELEKTRODER
INSTRUKTIONER PÅ
880053 1 880053 1 880053 1 880053 1
CD-ROM
SNABBSTARTSGUIDE 885624 1 885624 1 885624 1 885624 1
VÄSKA 680029 1 680029 1 680029 1 680029 1
BATTERI 94121X 1 94121X 1 94121X 1 94121X 1
Denna enhet får endast användas med de kablar, elektroder, batterier, strömadaptrar och
tillbehör som rekommenderats av Compex.
206
SV

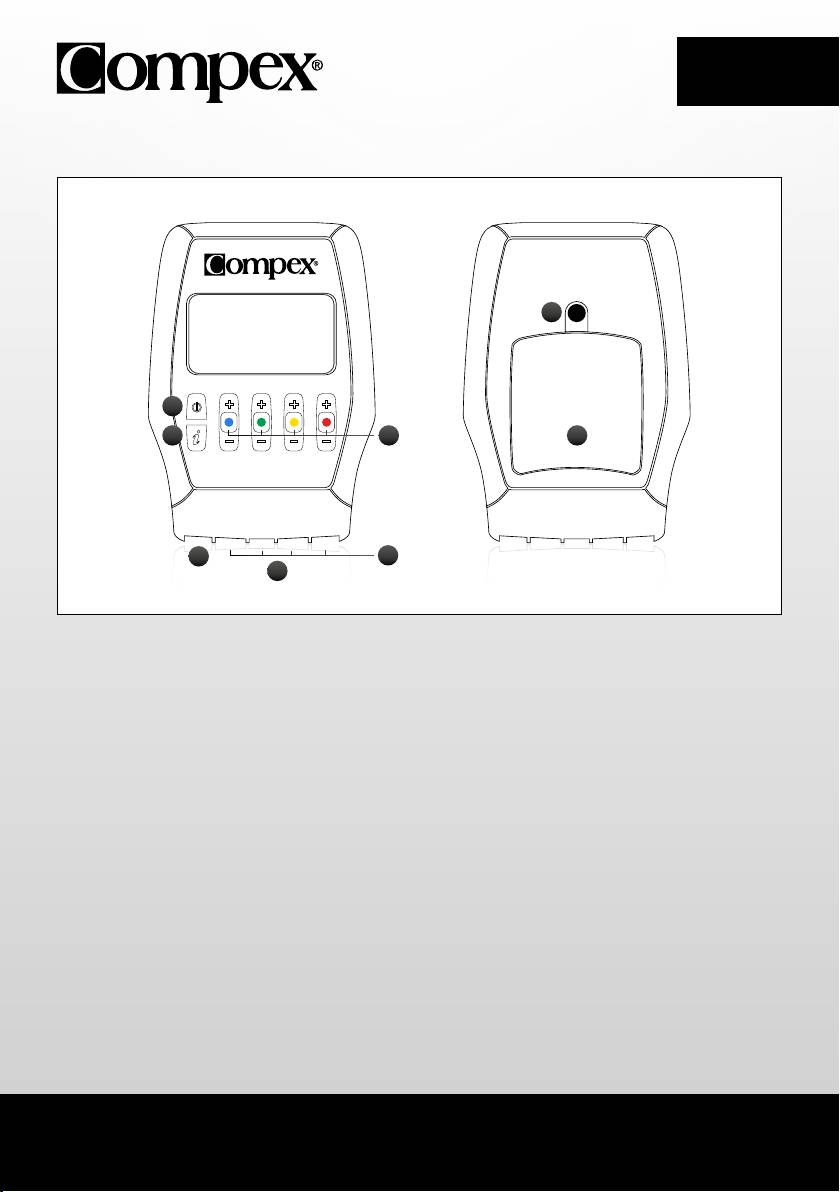

PRODUKTBESKRIVNING
H
A
DE
G
F
C
B
A Strömbrytare (på/av)
B Uttag för de fyra stimuleringskablarna
C Stimuleringskablar
D Knappar (+/-) för de fyra stimuleringskanalerna
E I-knapp som möjliggör:
• ökning av intensiteterna i flera kanaler samtidigt
• åtkomst av de fem senaste programmen som har använts
E Uttag för laddare (skjut den röda luckan åt höger för att frilägga anslutningen för laddaren)
F Batterifack
G Uttag för bältesklämma
207
SV
SÄTT I BATTERIERNA
Öppna batteriluckan och för in batteriet med etiketten uppåt så att terminalerna (+ och -) sitter mitt emot
enhetens kontakter. Stäng luckan. Om enheten inte ska användas under minst tre månader ska du
kontrollera att batteriet är fulladdat. Om enheten inte ska användas under minst 6 månader ska du kontrollera
att batteriet är fulladdat och ta ut det ur stimulatorn. Stäng av stimulatorn innan du tar ut batteriet.

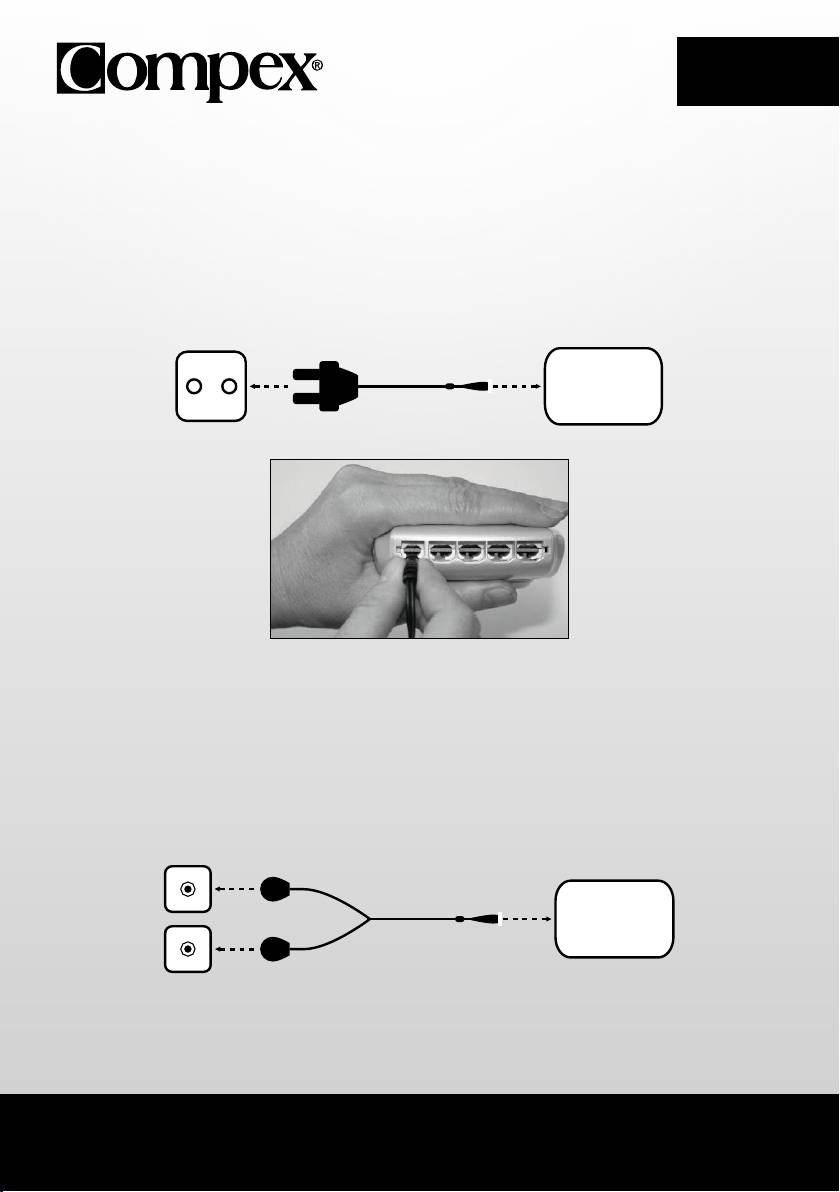

ANSLUTNINGAR
ANSLUTNING FÖR LADDARE
COMPEX
Ta bort alla stimuleringskablar fran stimulatorn innan den laddas. Anslut laddaren till ett vagguttag och anslut
stimulatorn genom att skjuta den roda luckan at hoger for att frilagga anslutningen till laddaren.
Vi rekommenderar att batteriet laddas helt före första användningstillfället, för att förbättra dess prestanda och
livstid.
ANSLUT KABLARNA
Stimulatorns kablar ansluts till de fyra uttagen på enhetens framsida. MI-sensorkabeln (om den är tillgänglig
med enheten) kan anslutas till vilket uttag som helst på stimulatorn.
COMPEX
208
SV
PRELIMINÄRA INSTÄLLNINGAR
Före första användningen kan du definiera olika inställningar. Stäng av enheten och håll strömbrytaren intryckt
i minst två sekunder för att visa denna skärm i framtiden.
A B C D E
B Tryck på +/- för kanal 1 för att välja det språk som ska användas.
C Tryck på +/- för kanal 2 för att ställa in skärmens kontrast.
D Tryck på +/- för kanal 3 för att ställa in volymen.
E Tryck på +/- för kanal 4 för att ställa in skärmens belysning.
ON: Belysningen är alltid på.
OFF: Belysningen är alltid av.
AUTO: Belysningen aktiveras varje gång en knapp trycks in.
A Tryck på strömbrytaren för att bekräfta och spara dina inställningar. Inställningarna tillämpas omedelbart.
VÄLJ EN KATEGORI
Obs! Följande skärmar är generiska exempel, men de fungerar på samma sätt oavsett vilken enhet du har.
Tryck på strömbrytaren under en kort stund för att slå på stimulatorn.
Välj önskad kategori innan du väljer ett program.
A B E
A Tryck på strömbrytaren för att stänga av enheten.
B Tryck på +/- för kanal 1 för att välja en kategori.
E Tryck på +/- för kanal 4 för att bekräfta ditt val.
209
SV
TOP 5
Tryck på I-knappen för att komma åt de fem program som användes senast. Därifrån kan du välja önskat
program och starta det.
VÄLJ PROGRAM
A B E
A Tryck på strömbrytaren för att återgå till föregående skärm.
B Tryck på +/- för kanal 1 för att välja ett program.
E Tryck på +/- för kanal 4 för att bekräfta ditt val och starta stimuleringen.
Obs! När du har valt ett program kan ytterligare en skärm visas som ber dig välja en cykel. Välj önskad cykel
och tryck därefter på +/- för kanal 4 för att bekräfta ditt val och starta stimuleringen.
Vi rekommenderar att du börjar med cykel nr 1 och att du byter cykel när den är klar, vanligen efter 4
till 6 veckors stimulering, baserat på tre sessioner i veckan. Det är också viktigt att uppnå signifikanta
stimuleringsintensiteter under sessionerna innan man går vidare till en annan cykel.
I slutet av cykeln kan du antingen påbörja en ny cykel eller utföra underhållsträning, baserat på en session i
veckan.
210
SV
MI-SCAN-TEST
OBS! Läs kapitlet “Så här fungerar MI-tekniken”.
Om MI-sensorkabeln är ansluten, börjar MI-scan-testet omedelbart när programmet har valts.
A
A Tryck på strömbrytaren för att stoppa testet.
Knapparna (+/-) för de fyra kanalerna är inaktiva under testet.
JUSTERA STIMULERINGSINTENSITETER
När du påbörjar ett program uppmanas du att öka stimuleringsintensiteterna. Detta moment är avgörande för
en lyckad session.
2
1
A B C D E
1 Programtid i minuter och sekunder
2 Programförloppsindikator. Läs följande stycke för information om hur det fungerar: “Programförlopp”
A Tryck på strömbrytaren för att försätta enheten i viloläge.
B C D E De fyra kanalerna blinkar, från + till 000. Stimuleringsintensiteten måste ökas för att stimuleringen
ska kunna påbörjas. Tryck på plusknapparna för relevanta kanaler för att göra detta, tills önskad inställning
nås.
Obs! Tryck på I-knappen för att öka intensiteten i flera kanaler samtidigt och öka därefter intensiteterna. De
kanaler som är beroende av varandra visas i vitt på svart bakgrund.
211
SV
PROGRAMFÖRLOPP
Stimuleringen påbörjas på riktigt när stimuleringsintensiteten har ökats.
Nedanstående exempel förklarar de allmänna reglerna. Vissa avvikelser kan förekomma, beroende på
program.
4 5 6
23
1
A B C D E
1 Återstående tid (i minuter och sekunder) till programmets slut
2 Varaktighetsfältet, som visar sammandragningens varaktighet och varaktighet för aktiv vila, visas endast
under arbetssekvensen
3 Sessionssekvenser
4 Uppvärmning
5 Arbetsperiod
6 Avslappning
A Tryck på strömbrytaren för att tillfälligt avbryta programmet. Tryck på +/- för kanal 4 för att återuppta
programmet. Sessionen kommer att återupptas med 80 % av den intensitetsnivå som användes innan
programmet avbröts.
Obs! I pausläge används knappen för att direkt växla till nästa sekvens.
Obs! I pausläge och beroende på programmet, kan användningsstatistik visas:
MAX = den maximala intensitet som uppnåtts per kanal under sammandragningsfaserna
AVG = den genomsnittliga intensitet för alla kanaler som använts under sammandragningsfaserna
B C D E De olika intensiteterna som uppnåtts under sammandragningsfasen visas med en serie svarta
vertikala staplar; intensiteterna för vilofasen visas med streckade staplar.
Observera att stimuleringsintensiteterna för den aktiva vilofasen automatiskt är inställda på 50 % av
sammandragningsintensiteterna. De kan ändras under vilofasen. När de har ändrats är de helt oberoende av
sammandragningsintensiteterna.
212
SV
SLUT PÅ PROGRAMMET
Vid sessionens slut visas följande skärm. Stoppa stimulatorn genom att trycka på strömbrytaren.
Obs! Användningsstatistik kan visas, beroende på program (se kapitlet “Programförlopp” ovan).
BATTERINIVÅ OCH LADDNING
Batteriprestandan beror på programmet och vilken stimuleringsintensitet som används. Vi rekommenderar att
batteriet laddas helt före första användningstillfället, för att förbättra dess prestanda och livstid. Använd alltid
den laddare som tillhandahålls av Compex för att ladda batteriet.
Om enheten inte ska användas under minst tre månader ska du kontrollera att batteriet är helt laddat. Om
enheten inte ska användas under minst 6 månader ska du kontrollera att batteriet är helt laddat och ta ut det
ur stimulatorn. Stäng av stimulatorn innan du tar ut batteriet.
BATTERINIVÅ
Batteriets laddningsnivå visas med en batteriikon längst ned till vänster på skärmen. Batteriikonen blinkar när
batteriet är helt tomt. Enheten kan då inte användas längre. Det måste laddas omedelbart.
LADDNING
Ta bort alla stimuleringskablar från stimulatorn innan den laddas. Anslut laddaren till ett vägguttag och anslut
stimulatorn genom att skjuta den röda luckan åt höger för att frilägga anslutningen till laddaren.
213
SV
Laddningsmenyn nedan visas automatiskt.
Laddningstiden visas på skärmen. Laddningsikonen blinkar så snart laddningen är klar. Koppla ur laddaren:
stimulatorn slås på automatiskt.
214
SV
5. FELSÖKNING
ELEKTRODFEL
Enheten avger en ton och visar omväxlande symbolen med ett elektrodpar och en pil som pekar mot den
kanal för vilken ett problem har upptäckts. I ovanstående exempel har stimulatorn upptäckt ett fel i kanal 1.
Kontrollera att elektroderna är anslutna till kanalen.
Pröva med att använda nya elektroder om elektroderna är gamla, slitna och/eller om kontakten är undermålig.
Försök att använda stimuleringskabeln i en annan kanal. Byt ut kabeln om den fortfarande är trasig (www.
compexstore.com).
STIMULERINGEN GER INTE DEN NORMALA KÄNSLAN
Kontrollera att alla inställningar är korrekta och kontrollera att elektroderna är korrekt placerade.
Ändra elektrodernas placering något.
STIMULERINGEN GER OBEHAG
Elektroderna förlorar sin vidhäftningsförmåga och ger inte längre lämplig kontakt med huden.
Elektroderna är slitna och måste bytas ut.
Ändra elektrodernas placering något.
215
SV

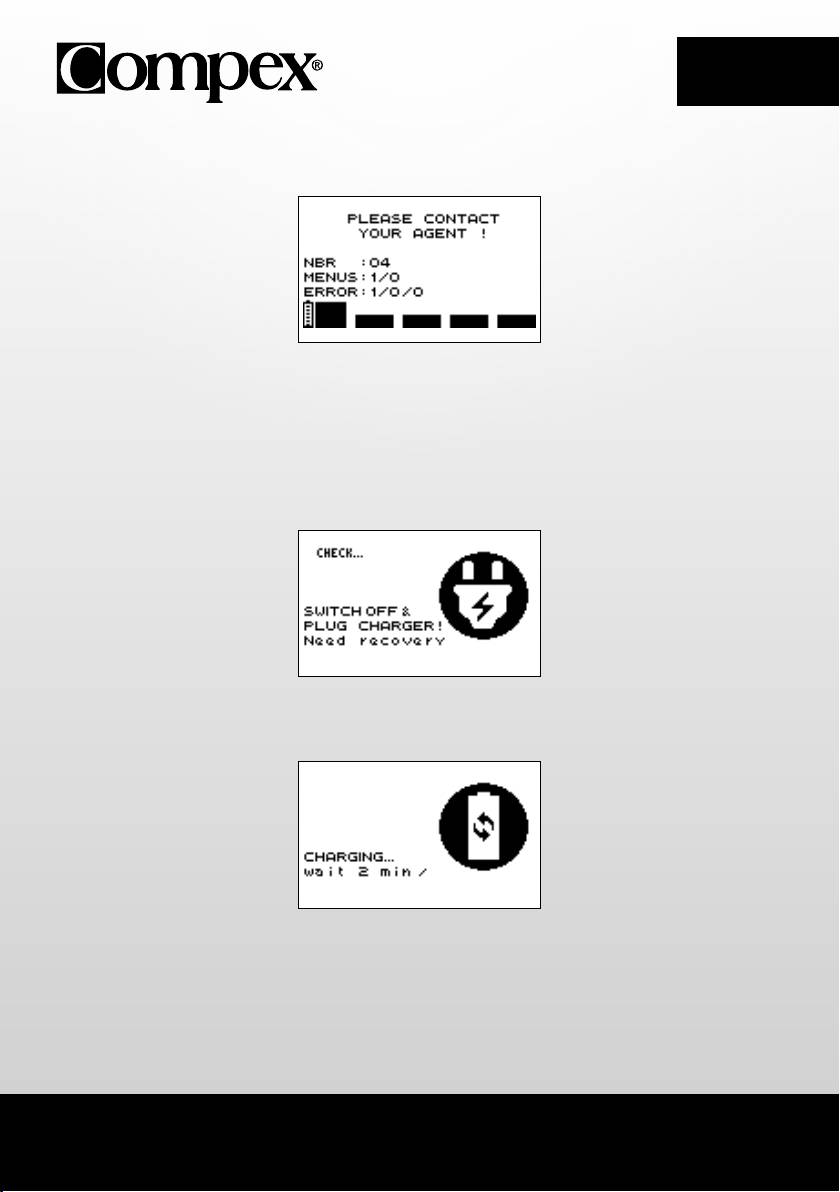

STIMULATORN FUNGERAR INTE
När en felskärm visas under användning ska du notera felnumret (i exemplet är felnumret 1/0/0) och kontakta
ett kundtjänstcenter som godkänts av Compex.
BATTERIET ÄR URLADDAT
Om följande skärm visas ska du stänga av enheten och ansluta laddaren.
Om ett batteri är helt urladdat kommer en återställningscykel att inledas, som varar i 2 minuter.
216
SV
När denna är klar kommer batteriet, om det fungerar korrekt, att börja laddas. I det här fallet rekommenderas
att en laddnings-/urladdningscykel utförs genom att trycka på knappen för kanal 4 för att starta denna
cykel som kan ta upp till 12 timmar. Om batteriet emellertid är trasigt kommer följande skärm att visas och
batteriet måste bytas ut.
217
SV
6. UNDERHÅLL AV ENHETEN
GARANTI
Se bifogad broschyr.
UNDERHÅLL
Rengör med en mjuk trasa och lösningsfritt, alkoholbaserat rengöringsmedel. Använd så lite vätska som
möjligt för att rengöra enheten. Stimulatorn och laddaren får inte demonteras eftersom de innehåller
högspänningskomponenter som skulle kunna orsaka elstöt. Detta måste utföras av tekniker eller
reparationscenter som godkänts av Compex. Stimulatorn behöver inte kalibreras. Om stimulatorn innehåller
delar som förefaller vara slitna eller trasiga ska du kontakta närmaste kundtjänstcenter för Compex.
FÖRHÅLLANDEN FÖR FÖRVARING/TRANSPORT OCH ANVÄNDNING
FÖRVARING OCH TRANSPORT ANVÄNDNING
TEMPERATUR -20 °C till 45 °C 0 °C till 40 °C
MAXIMAL RELATIV LUFTFUKTIGHET 75 % 30 % till 75 %
ATMOSFÄRISKT TRYCK från 700 hPa till 1 060 hPa från 700 hPa till 1 060 hPa
Får ej användas i potentiellt explosiva miljöer.
KASSERING
Batterier måste kasseras enligt gällande nationella föreskrifter. Alla produkter som försetts med WEEE-
märkning (en överkryssad soptunna på hjul) måste separeras från hushållsavfall och skickas till särskilda
insamlingsanläggningar för återvinning och återanvändning.
218
