be quiet! Dark Power Pro 11 650W 80 Plus Platinum Modular Power Supply: инструкция

Раздел: Аксессуары для фото- и видеотехники

Тип:

Инструкция к be quiet! Dark Power Pro 11 650W 80 Plus Platinum Modular Power Supply

1200W CM

1000W CM

850W CM

750W CM

650W CM

550W CM

2 3

INDEX

Glinde, May 2015

ENGLISH »

Introduction ���������������������������������������������������������������������������������������������������������������������������������������������������������� 5

Safety instructions ����������������������������������������������������������������������������������������������������������������������������������������������5

Benets and technical advantages of your new power supply ����������������������������������������������������������������������������5

Compatibility ��������������������������������������������������������������������������������������������������������������������������������������������������������6

Installing your new power supply �������������������������������������������������������������������������������������������������������������������������7

Safety functions ���������������������������������������������������������������������������������������������������������������������������������������������������7

Troubleshooting ����������������������������������������������������������������������������������������������������������������������������������������������������8

Frequent Problems ����������������������������������������������������������������������������������������������������������������������������������������������� 8

Accessories ���������������������������������������������������������������������������������������������������������������������������������������������������������� 8

Notes on disposal �������������������������������� ����������������������������������������������������������������������������������������������������������������� 8

Warranty ����������������������������������������������������������������������������������������������������������������������������� ����������������������������������9

Manufacturer’s details �����������������������������������������������������������������������������������������������������������������������������������������9

Copyright �������������������������������������������������������������������������������������������������������������������������������������������������������������� 9

Technical data ����������������������������������������������������������������������������������������������������������������������������������������������������40

DEUTSCH »

Einleitung ������������������������������������������������������������������������������������������������������������������������������ ������������������������������ 10

Sicherheitshinweise ������������������������������������������������������������������������������������������������������������������������������������������10

Vorteile und technische Besonderheiten Ihres Netzteils ����������������������������������������������������������������������������������� 10

Kompatibilität ����������������������������������������������������������������������������������������������������������������������������������������������������� 12

Installation Ihres neuen Netzteils ����������������������������������������������������������������������������������������������������������������������12

Sicherunngsfunktionen ��������������������������������������������������������������������������������������������������������������������������������������12

Fehlerbehebung �������������������������������������������������������������������������������������������������������������������������������������������������13

Häuge probleme ����������������������������������������������������������������������������������������������������������������������������������������������� 13

Zubehör ��������������������������������������������������������������������������������������������������������������������������������������������������������������14

Entsorgungshinweise �����������������������������������������������������������������������������������������������������������������������������������������14

Garantie ��������������������������������������������������������������������������������������������������������������������������������������������������������������14

Herstellerangaben ����������������������������������������������������������������������������������������������������������������������������������������������15

Copyright ������������������������������������������������������������������������������������������������������������������������������������������������������������ 15

Technische Daten �����������������������������������������������������������������������������������������������������������������������������������������������40

FRANÇAIS »

Introduction ��������������������������������������������������������������������������������������������������������������������������������������������������������16

Consignes de sécuri ����������������������������������������������������������������������������������������������������������������������������������������16

Caractéristiques de votre nouveau bloc d’alimentation ������������������������������������������������������������������������������������16

Compatibilité ������������������������������������������������������������������������������������������������������������������������������������������������������18

Installation de votre nouveau bloc d’alimentation ���������������������������������������������������������������������������������������������18

Systèmes de sécurité ����������������������������������������������������������������������������������������������������������������������������������������� 18

Dépannage ���������������������������������������������������������������������������������������������������������������������������������������������������������19

Problemes les plus fréquents �����������������������������������������������������������������������������������������������������������������������������19

Accessoires ��������������������������������������������������������������������������������������������������������������������������������������������������������20

Consignes d’élimination et de recyclage ������������������������������������������������������������������������������������������������������������ 20

Garantie �������������������������������������������������������������������������������������������������������������������������������������������������������������� 20

Informations constructeur ���������������������������������������������������������������������������������������������������������������������������������21

Droits d’auteur ��������������������������������������������������������������������������������������������������������������������������������������������������� 21

Données techniques �������������������������������������������������������������������������������������������������������������������������������������������40

POLSKI »

Wprowadzenie ����������������������������������������������������������������������������������������������������������������������������������������������������22

Wskazówki dotyczące bezpieczeństwa �������������������������������������������������������������������������������������������������������������� 22

Korzci i zalety techniczne Twojego nowego zasilacza ������������������������������������������������������������������������������������22

Kompatybilność �������������������������������������������������������������������������������������������������������������������������������������������������� 23

2 3

Instalacja nowego zasilacza �������������������������������������������������������������������������������������������������������������������������������24

Funkcje bezpieczeństwa ������������������������������������������������������������������������������������������������������������������������������������24

Usuwanie usterek �����������������������������������������������������������������������������������������������������������������������������������������������25

Częste problemy �������������������������������������������������������������������������������������������������������������������������������������������������25

Akcesoria ������������������������������������������������������������������������������������������������������������������������������������������������������������26

Wskazówki dotyczące recyclingu �����������������������������������������������������������������������������������������������������������������������26

Gwarancja�����������������������������������������������������������������������������������������������������������������������������������������������������������26

Dane Producenta ������������������������������������������������������������������������������������������������������������������������������������������������26

Prawa Autorskie �������������������������������������������������������������������������������������������������������������������������������������������������27

Dane techniczne �������������������������������������������������������������������������������������������������������������������������������������������������40

ESPAÑOL »

Introducción �������������������������������������������������������������������������������������������������������������������������������������������������������28

Indicaciones de seguridad ��������������������������������������������������������������������������������������������������������������������������������28

Benecios y ventajas técnicas del nuevo bloque de alimentación ��������������������������������������������������������������������28

Compatibilidad ���������������������������������������������������������������������������������������������������������������������������������������������������29

Instalación de su nuevo bloque de alimentación �����������������������������������������������������������������������������������������������30

Funciones de fusible ������������������������������������������������������������������������������������������������������������������������������������������30

Solución de errores �������������������������������������������������������������������������������������������������������������������������������������������� 31

Problemas frecuentes ���������������������������������������������������������������������������������������������������������������������������������������� 31

Accesorios ����������������������������������������������������������������������������������������������������������������������������������������������������������32

Indicaciones para la eliminación ������������������������������������������������������������������������������������������������������������������������32

Garantía �������������������������������������������������������������������������������������������������������������������������������������������������������������� 32

Datos del fabricante ������������������������������������������������������������������������������������������������������������������������������������������� 32

Copyright ������������������������������������������������������������������������������������������������������������������������������������������������������������ 32

Datos técnico �����������������������������������������������������������������������������������������������������������������������������������������������������40

РУССКИЙ »

Введение ������������������������������������������������������������������������������������������������������������������������������������������������������������ 34

Инструкция по безопасности ���������������������������������������������������������������������������������������������������������������������������� 34

Преимущества и технические особенности вашего блока питания ����������������������������������������������������������������� 34

Совместимость �������������������������������������������������������������������������������������������������������������������������������������������������� 35

Установка нового блока питания ���������������������������������������������������������������������������������������������������������������������� 36

Функции безопасности �������������������������������������������������������������������������������������������������������������������������������������� 36

Поиск неисправностей �������������������������������������������������������������������������������������������������������������������������������������� 36

Частые проблемы ���������������������������������������������������������������������������������������������������������������������������������������������� 37

Аксессуары �������������������������������������������������������������������������������������������������������������������������������������������������������� 37

Замечания по утилизации ���������������������������������������������������������������������������������������������������������������������������������� 37

Гарантия ������������������������������������������������������������������������������������������������������������������������������������������������������������� 38

Подробности о производителе ������������������������������������������������������������������������������������������������������������������������� 38

Авторские права ������������������������������������������������������������������������������������������������������������������������������������������������ 38

Технические характеристики �������������������������������������������������������������������������������������������������������������������������������������� 40

*LIMITED WARRANTY ����������������������������������������������������������������������������������������������������������������������������������39

TECHNICAL DATA »

Label ������������������������������������������������������������������������������������������������������������������������������������������������������������������� 40

Voltage regulation ��������������������������������������������������������������������������������������������������������������������������������������������� 41

Operating conditions ����������������������������������������������������������������������������������������������������������������������������������������� 41

Minimal load ������������������������������������������������������������������������������������������������������������������������������������������������������ 41

Rail Splittings ����������������������������������������������������������������������������������������������������������������������������������������������������� 41

PCI-e wiring diagram (optimal) ��������������������������������������������������������������������������������������������������������������������������� 41

Dimensions ���������������������������������������������������������������������������������������������������������������������������������������������������������42

Distribution and Pin assignment ������������������������������������������������������������������������������������������������������������������������42

Connectivity and cable lengths ��������������������������������������������������������������� ���������������������������������������������������������� 44

4 5

1. INTRODUCTION

We are delighted that you have chosen to use a be quiet! power supply from our Dark Power Pro 11 series in

your PC. Please read and follow all the information contained in these instructions carefully prior to installation.

Should you have any further questions, please contact our customer service. See contact information in item

Manufacturer's details�

2. SAFETY INSTRUCTIONS

The power supply is only guaranteed to function properly if the instructions are followed.

Caution: Only use the supplied cable set. Using cables that were not included (e.g. cables of older power

supply unit series) may lead to defects!

Never open the power supply case. The electronic components inside the case generate a high voltage that is

dangerous to humans. Even after disconnecting the power supply from the network, some parts still have high

voltages. For this reason, a power supply adapter should only be opened by an authorised technician.

Opening the device voids your warranty.

Never handle the power supply with wet or damp hands when in operation.

Never insert objects into the power supply’s apertures/fans.

Note that the power supply is designed for use indoors in conditions without high levels of moisture in the

ambient air. Using the power supply outdoors will lead to serious damage.

Never work on the power supply while it is connected to the mains. In this case, always set the power switch

to "0" and / or disconnect the power plug.

In the event of a short circuit in the device, unplug the mains cable and do not use the device.

Important: Only press the “Overclocking Key” when the power supply is switched o!

Make sure that your PC is not located directly next to a heating system or any other source of heat.

Make sure that your computer case is suciently ventilated by means of additional fans; with today’s complex

and powerful systems a power supply is incapable of dissipating the heat produced in the PC case without

additional support.

If you want to clean your power supply, disconnect it completely from the mains and never use a damp cloth or

cleaning agent. Clean the power supply from the outside using a dry cloth.

Before using the power supply, allow it to warm up to room temperature for one hour to prevent condensation

accumulating in the power supply.

3. BENEFITS AND TECHNICAL ADVANTAGES OF YOUR NEW POWER SUPPLY

World-class ecient operation

Efficiency of the Power Supply »

®

100

80PLUS

Platinum certication as the highest level of eciency

95

up to 94%. ErP 2014 ready. Minimal power consumption in stand-

90

92

85

90

89

by mode <0.25W. Fulls the Energy Star 6.0 environmental and

Efficiency (%)

80

75

20 50 80 100

energy-saving requirements.

Loading (% of rated output power)

Virtually inaudible operation

®

Virtually inaudible and airow-optimized operation thanks to a 135mm SilentWings

3 fan with improved fan

frame. Minimization of mechanical and electrical noise due to a smooth 6-pole fan motor and uid-dynamic

bearing with copper core. Extremely long lifespan of up to 300,000 hours.

Top performance and stability for CPU and GPU

Particularly suitable for overclocking thanks to four independent 12V-rails. An overclocking key function allows

manual switchover between four 12V-rails mode and massive single-rail operation. High-quality capacitors

rated to 105°C ensure performance and reliability. LLC + DC/DC technology for ultimate ecient and stable

operation.

4 5

Overclocking Key

The Overclocking Key groups the individual 12V-rails to a single 12V-rail.

You can enable the overclocking function permanently by setting the jumper provided directly at the power

supply. Or you can enable the overclocking function by pressing the switch on the slot cover provided as

needed�

The overclocking key is connected to the power supply using the connector labeled accordingly.

When you switch on the overclocking function at the slot, a LED lights on the slot cover switch.

Important: Only press the “Overclocking Key” when the power supply is switched o!

Only connect the overclocking key, or the jumper provided, to the Overclocking Key connector on the power

supply! Do not connect any other device – such as a fan – to this connector!

To ensure trouble-free system operations, you should disable the overclocking key if you do not need this

function�

Convenient usage and excellent compatibility

User-friendly modular cable management reduces clutter and improves cooling airow. High-quality sleeved

cables of up to 120cm. 2x 12V P8 connections (1x P8 connection and 1x P4+4 connection).

Thanks to a main connector that is expandable from 20 to 24 pins, the Dark Power Pro 11 series is also

downwardly compatible with all current motherboard specications. This power supply does not support

motherboards that require a -5V line and SOCKET A (462) motherboards.

Optimal cooling system

Connect up to four case fans for optimized system cooling, thermally controlled by the PSU.

be quiet! power supplies from the Dark

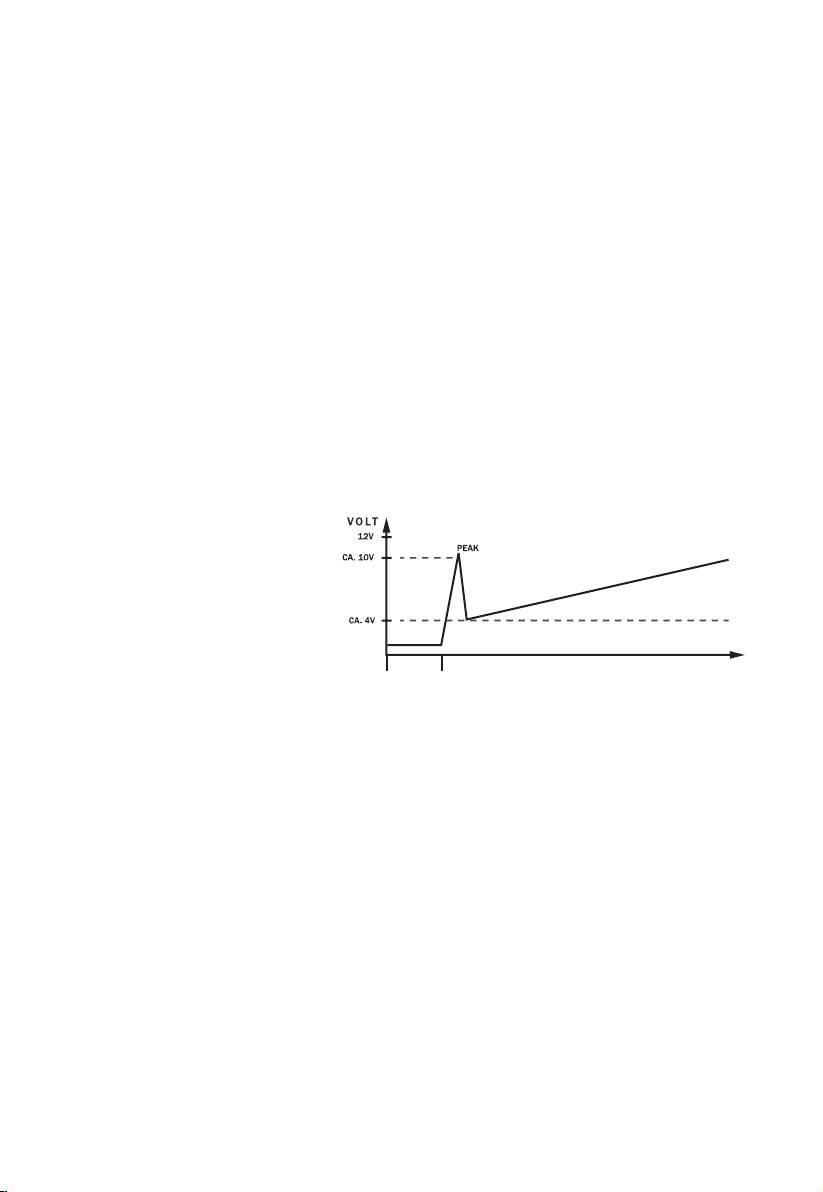

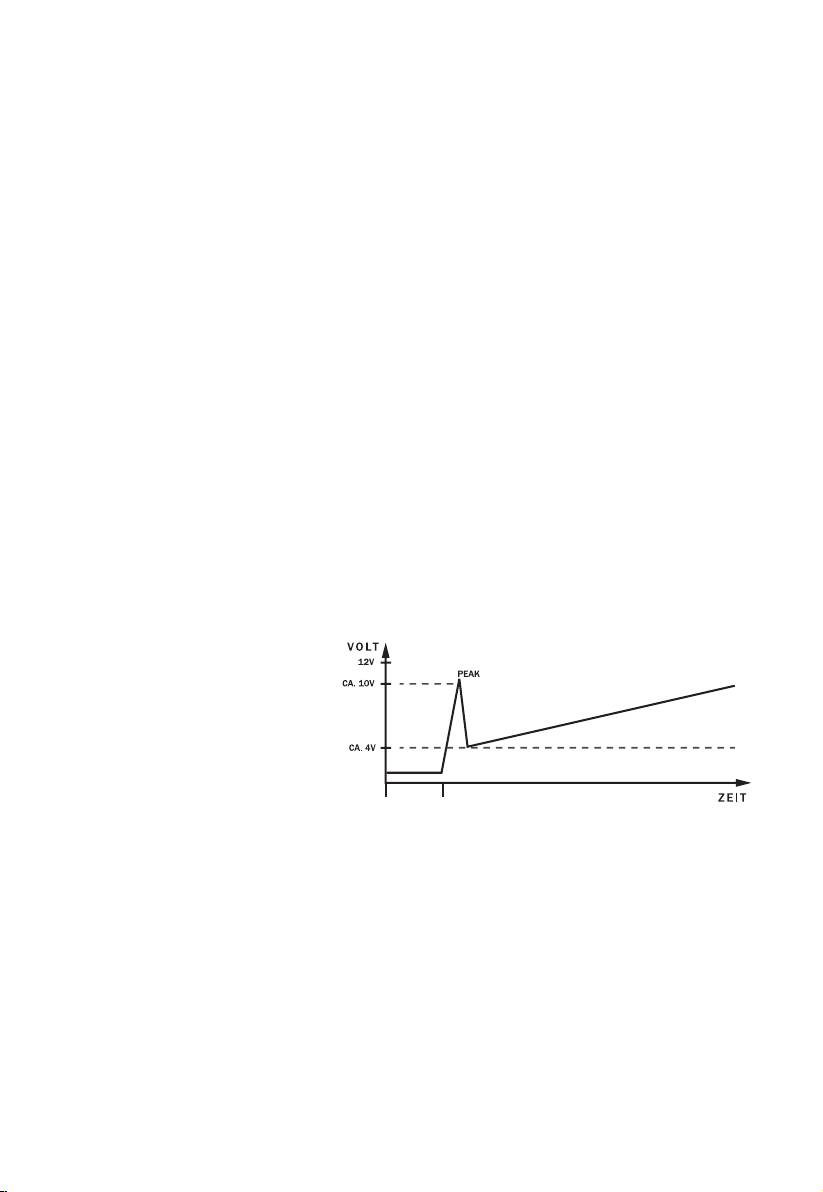

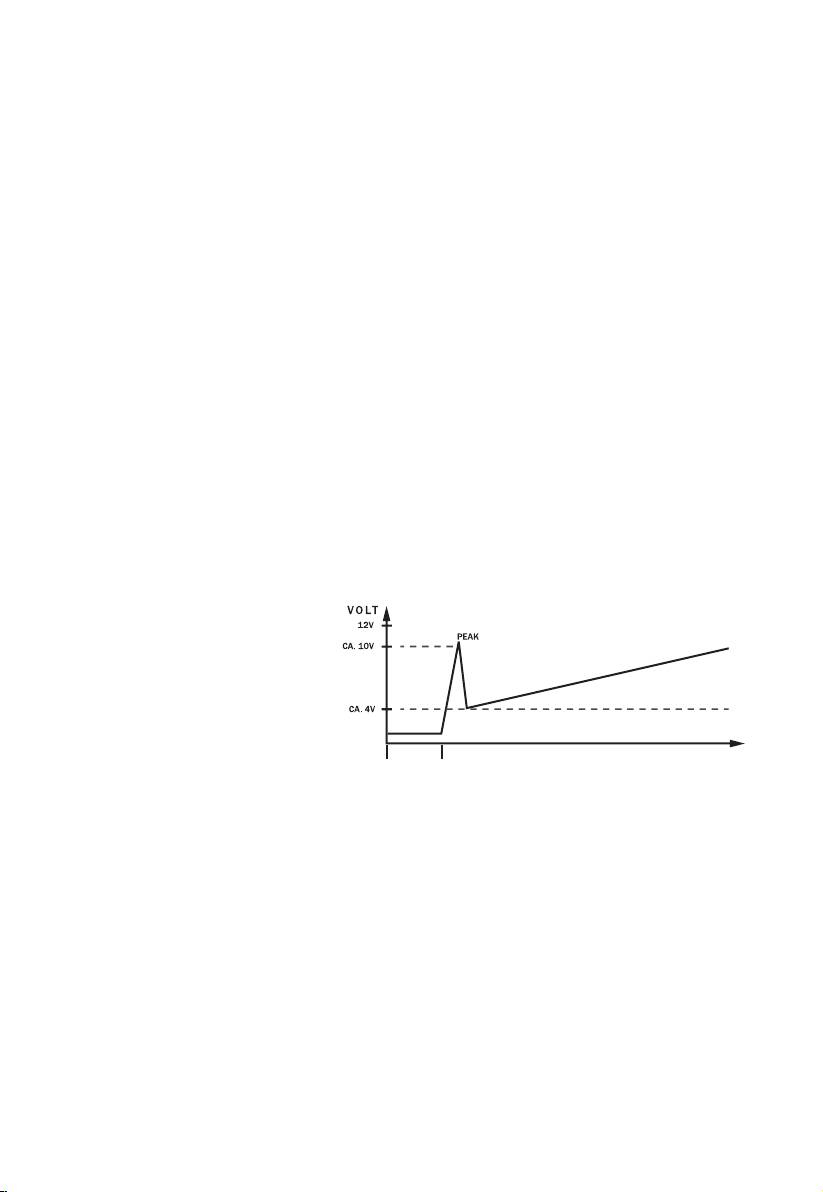

Fan control with a gear-up impulse

Power Pro 11 series oer high-precision

thermal fan control. This monitoring

mechanism controls the fans using the

"FAN" connection on the power supply.

Normal power adapter

Fan speed is adapted to reect the actual

operation and temperature

regulated fan control

heat levels inside the PC case and power

supply. When temperatures rise, the fans

automatically begin to turn faster in order

to ensure quick and eective cooling

Time

Power

Power

within the case. The fact that cool air is

supply on

supply off

generated quickly helps to improve the

life expectancy of your components and

the power supply itself. When connecting external fans to the power supply, please ensure that these fans do

not have their own thermal sensors or potentiometers.

The fan control system generates a start-up signal. This short, high-voltage burst ensures that all the connected

fans in the case will start together each time.

Important: Connect only one fan per cable.

Top safety and reliability

Excellent protection for your components (OCP, OVP, UVP, OPP, OTP and SCP). Certied in accordance with

international safety standards�

4. COMPATIBILITY

The be quiet! Dark Power Pro 11 series power supplies are compatible with all recent popular power supply and

motherboard specications such as:

Intel ATX12V Power Supply Design Guide Version 2.4 (and downwardly compatible to V2.31, V2.3, V2.2,

V2.01, V2.0 )

ATX System Design Guide Version 2.2 and Version 2.1

BTX Version 1�0a

E-ATX Server Dual Motherboards via 8-Pin Connector

6 7

EPS12V Version 2�92

Intel C6/C7 Status for the new processor generation

Energy Star 6.0 guidelines

ErP guidelines

5. INSTALLING YOUR NEW POWER SUPPLY

Please read „Safety instructions“ before you begin the installation.

Note: You will need a screwdriver to t the power supply in your PC. Only use the screws provided with the

power supply because they have the correct thread.

Caution: Only use the supplied cable set. Using cables that were not included (e.g. cables of older power

supply unit series) may lead to defects!

First remove your old power supply. To do so, proceed as follows:

Carefully disconnect your PC from any power sources and unplug all cables connected to the PC.

Open the PC case, taking care to follow the manufacturer’s instructions.

Disconnect all plugs from the motherboard and all other components, such as FDDs, HDDs, or optical

drives. Make sure that there are no plugs from the old power supply connected to any of the components.

Now remove the screws at the rear of the power supply and carefully pull the power supply out of the PC

case. Take special care that no cables get caught in the components and damage them.

Fitting your new be quiet! Dark Power Pro 11 power supply:

Place the new power supply in the space provided in the PC case and connect to the rear panel using the

four screws provided. Do not use excessive force.

Plug the 20/24 pin connector into the socket provided on the motherboard. If you have a 24 pin connection,

place the remaining 4 pins in the correct position before you plug the connector into the socket. If you have

a motherboard with a 20 pin connector, fold the additional 4 pins to one side.

Now plug the 12V-P4 or P8 connector for the CPU into the socket provided on the motherboard.

6. SAFETY FUNCTIONS

All be quiet! power supplies have numerous safety functions. They are designed to protect the power supply

and the components connected to it against damage. If one of these safeguards is triggered, the system will

reboot or power o in most cases. If this happens, you should immediately check the PC for errors.

For more info on troubleshooting see the “Troubleshooting” chapter.

The be quiet! Dark Power Pro 11 series has the following safety functions:

OCP (Over current protection)

If the load on the individual circuits exceeds the specied limit, the power supply is automatically switched o.

UVP (Undervoltage protection)

This safeguard is triggered if the voltage on the circuits drops below a certain limit. The power supply is

automatically switched o in this case.

OVP (Overvoltage protection)

The overvoltage safeguard is triggered if the voltage in the circuits is too high; the power supply is deactivated.

SCP (Short circuit safeguard)

The fuse protecting the power supply’s secondary circuits prevents physical defects of the power supply and

the components connected to it.

OTP (Temperature safeguard)

In the case of excessive heat build-up in the power supply, the power supply immediately and automatically

switches o. You cannot switch it back on until it has cooled down. Please ensure that the PC has sucient

cooling.

6 7

OPP (overload protection)

This safeguard is triggered if the total output of the power supply exceeds the specied maximum load. This

can happen if the output of power supply is insucient for the system (incorrectly dimensioned).

7. TROUBLESHOOTING

Please note: If you have an ATX system, the power supply is enabled by the motherboard in order to boot the

PC. For this reason, please refer to the motherboard or case manual to check whether the on/oswitch is

connected correctly�

Caution: There is a risk of fatal injury when working on power sources. If you notice traces of smoke, damaged

cables and exposure to liquids, immediately disconnect the power from the mains and do not use it again.

Never open the power supply case. High-voltage components in the interior of the power supply may still be

live after a longer period of disuse.

Please have any and all necessary repairs conducted by an authorized expert!

Opening the device will void your warranty.

If the system in which you installed the power supply does not work properly, check for these possible sources

of error rst:

Check that the mains cable to the power supply is correctly and rmly plugged into the power supply and the

socket. Ideally, you should use a separate power socket for the computer power supply.

Check whether all connectors are correctly plugged in, and make any necessary adjustments, such as in

case of incorrect polarity.

Check the connection between the on/o switch on the case to the motherboard. Refer to the motherboard

manual if needed! Switch the power supply on by setting the switch to position “I and then pressing the on/

o switch on the case. If the power supply still does not switch on, continue with the next item.

Check your system for possible short circuits or faulty hardware, making sure that you switch o the

computer and disconnect all devices not required for the computer to start. Switch the computer back on.

Repeat this process and connect one device after each reboot, until you discover the fault. If the power

supply does not react due to a short circuit, wait for at least 5 minutes before switching back on as the

device is equipped with overload protection.

8. FREQUENT PROBLEMS

Problem: The selected voltages (via BIOS/UEFI) are to low/high

If you check the power supply voltages via the BIOS/UEFI on the motherboard or the operating system, note

that they may be displayed incorrectly. This typically results from imprecise measurements by motherboard

and does not necessarily imply a genuine problem.

Problem: After installing a new graphics card, the PC will not power on, or it crashes frequently.

You have installed a new higher performance graphics card in your system and now your PC fails to boot, or it

crashes immediately with minimal workload. The power supply is inadequately dimensioned for your graphics

card. Before making a purchase, please refer to our PSU calculator tool on www.bequiet.com. The tool will help

you to nd the right be quiet! power supply from our range of products.

Important note:

If the power supply does not work, make sure that you have read these instructions thoroughly and have

ruled out the problems referred to earlier on. If the problems persist, please contact our customer service

department immediately.

9. ACCESSORIES

The power supply package includes the following accessories: Cable management cable set, Slot cover with

Overclocking Key, Jumper for permanent enabling of the overclocking function, Mains lead, Operating manual,

Cable ties, Screws for installing the power supply

10. NOTES ON DISPOSAL

Due to European directives* you are no longer allowed to dispose of used electrical and electronic

devices as unsorted domestic waste. The devices must be collected separately. The trash can on

8 9

wheels pictogram indicates the need to dispose of the device separately.

Please help to protect the environment and make sure, once you have decided to stop using the device, that

you dispose of it responsibly via the correct collection system.

In Germany, you are legally** required to dispose of used devices separately, instead of as domestic waste.

Your local waste disposal authority has set up one or more collection points at which used devices from private

households in your area can be handed in free of charge. In some cases waste disposal authorities will pick up

used devices, even from private households. Please refer to your local household waste collection brochure, or

visit your town hall or community administration oce, for more information on handing in or collecting used

devices in your area.

* Complies with Directive of the European Parliament and of European Council on waste electrical and

electronic equipment (WEEE).

** Corresponds to the law on sale, return and sustainable disposal of electrical and electronic equipment

(Electrical and Electronic Equipment Act – ElektroG)

11. WARRANTY

5-year manufacturer’s warranty for consumers (original purchase from authorised be quiet! dealers only).

Your original purchase receipt will be required before warranty performance is rendered. Please keep it in a safe

place.

Opening the device, manipulations and / or technical modications of any kind and damage due to external

mechanical force will void your warranty.

To read the warranty terms and conditions in full, see Service/Warranty Conditions on the homepage at bequiet.

com�

Our General Terms and Conditions of Business apply; for details, please refer to bequiet.com on the internet.

12. MANUFACTURER’S DETAILS

Listan GmbH & Co. KG Biedenkamp 3a, 21509 Glinde Germany

For support in Germany, you can call our free service hotline,

Monday through Friday 09:00 – 17:30 hrs.

Tel. 0049 40 736 7686 - 44 Fax 0049 40-7367686-69

Email: service@bequiet.com

Internet page and PSU Calculator: www.bequiet.com

13. COPYRIGHT

You are not allowed to reproduce, disclose, publish or store the contents of this documentation, or excerpts

of it, without the prior written consent of Listan.

be quiet! is a registered trademark of Listan GmbH & Co. KG. Other products and company names mentioned

in this documentation may be brands or trademarks of their respective owners.

In accordance with company policy, all Listan products are subject to ongoing development. Listan reserves

the right to make changes and improvements to any product described in this documentation without prior

announcement�

Under no circumstances shall Listan be held liable for loss of data and income, or for any specic, incidental,

direct, or indirect damage, however it arises.

The content of this documentation represents the current state-of-art. Listan does not assume, whether

expressed or implicit, any liability for the correctness or completeness of the content of this documentation,

including, but not limited to the implicit guarantee of market suitability and aptitude for a special purpose,

unless applicable laws or jurisdiction stringently stipulate such a liability.

Listan retains the right to make changes to this documentation or to withdraw the documentation at any time

without prior announcement.

8 9

1. EINLEITUNG

Wir freuen uns, dass Sie sich dazu entschieden haben, ein be quiet! Netzteil der Dark Power Pro 11

Serie in Ihrem Rechner einzusetzen. Vor der ersten Inbetriebnahme befolgen Sie bitte alle Punkte dieser

Anleitung. Falls Sie weitere Fragen haben, richten Sie diese gerne an unseren Kundenservice. Siehe hierzu

Kontaktdaten unter „Herstellerangaben“.

2. SICHERHEITSHINWEISE

Vor der ersten Inbetriebnahme befolgen Sie bitte alle Punkte dieser Anleitung. Nur dann ist ein

ordnungsgemäßer Betrieb des Netzteils sichergestellt.

Achtung: Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten Kabeln

(z.B. Kabel älterer Netzteilserien) kann zu einem Defekt führen!

Önen Sie niemals die Abdeckung des Netzteils, die dort verbauten elektronischen Bauteile erzeugen

gefährliche Hochspannungen. Auch nach der Trennung vom Netz führen die Bauteile oft noch Hochspannung,

aus diesem Grund darf ein Netzteil nur von autorisiertem Fachpersonal geönet werden.

Durch das Öffnen des Gerätes erlischt die Garantie.

Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb.

Stecken Sie keine Gegenstände in die Önungen/Gebläse des Netzteiles.

Beachten Sie, dass das Netzteil für die Inbetriebnahme in Innenräumen ohne hohe Luftfeuchtigkeit

vorgesehen ist. Der Außeneinsatz führt zu schweren Beschädigungen des Netzteils.

Führen Sie keine Arbeiten am Netzteil durch, wenn sich dieses unter Netzspannung bendet. In diesen

Fällen immer Netzschalter auf "0" stellen und/oder den Netzstecker herausziehen.

Bei einem Kurzschluss im Gerät, entfernen Sie das Netzkabel und nehmen Sie das Netzteil nicht erneut in

Betrieb.

Wichtig: Betätigen Sie den „Overclocking Key“ nur bei ausgeschaltetem Netzteil!

Stellen Sie sicher, dass Ihr PC nicht direkt neben einer Heizung oder einer anderen Wärmequelle betrieben

wird.

Sorgen Sie für eine ausreichende Belüftung Ihres Computergehäuses durch zusätzliche Lüfter, da bei heutigen

komplexen und leistungsfähigen Systemen ein Netzteil allein nicht mehr für den Abtransport der im PC-

Gehäuse produzierten Wärme ausreicht.

Für den Fall, dass Sie Ihr Netzteil reinigen chten, trennen Sie das Netzteil komplett vom Stromnetz und

benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe

eines trockenen Tuches. Ein Önen des Gerätes führt zum Garantieverlust.

Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls

Kondenswasser im Netzteil bilden könnte.

3. VORTEILE UND TECHNISCHE BESONDERHEITEN IHRES NETZTEILS

Weltklasse-Ezienz

Efficiency of the Power Supply »

®

100

80PLUS

Platinum Zertizierung für den höchsten Wirkungsgrad

95

von bis zu 94%. ErP 2014 ready. Stand-by-Energieverbrauch

90

92

85

90

89

kleiner als 0,25W. Erfüllt die Anforderungen der Umwelt- und

Efficiency (%)

80

75

20 50 80 100

Energiesparrichtlinien Energy Star 6.0*.

Loading (% of rated output power)

Nahezu unhörbarer Betrieb

®

Nahezu unhörbarer und luftstromoptimierter Betrieb dank eines 135mm SilentWings

3 fters mit

weiterentwickeltem Rahmen. Minimierung der mechanischen und elektrischen Geräuschquellen durch

vibrationsarmen 6-Pol Motor und Fluid-Dynamic-Lager mit Kupferkern. Sehr hohe Lebensdauer von bis zu

300�000 Stunden�

10 11

Höchste Leistung und Stabilität für CPU und GPU

Insbesondere geeignet für Overclocking durch vier unabhängige 12V-Leitungen. Der Overclocking-

Key ermöglicht den manuellen Wechsel zwischen vier unabhängigen 12V-Leitungen und einer massiven

12V-Leitung. Hochwertige 105°C Kondensatoren sichern Leistungsfähigkeit und Zuverlässigkeit. LLC- + DC/

DC-Technologie für einen sehr ezienten und stabilen Betrieb.

Overclocking Key:

Der Overclocking Key fasst die einzelnen 12V-Schienen zu einer 12V-Schiene zusammen.

Sie können die Overclocking Funktion mittels des mitgelieferten Jumpers direkt am Netzteil permanent

aktivieren oder Sie aktivieren die Overclocking Funktion mittels des Schalters an dem mitgelieferten Slotblech

nach Bedarf�

Der Overclocking Key wird mit der gekennzeichneten Buchse am Netzteil verbunden.

Wenn Sie die Overclocking Funktion am Slotblech aktivieren, leuchtet am Slotblech-Schalter eine LED.

Wichtig: Betätigen Sie den Overclocking Key nur bei ausgeschaltetem Netzteil!

Schießen Sie nur den mitgelieferten Overclocking Key oder den mitgelieferten Jumper an der, für den

Overclocking Key vorgesehenen Buchse am Netzteil an! Schließen Sie hier auf keinen Fall andere Geräte

wie zum Beispiel Lüfter an! Um einen reibungslosen Betrieb Ihres Systems zu gewährleisten sollten Sie den

Overclocking Key deaktivieren wenn Sie diese Funktion nicht benötigen.

Komfortable Handhabung und exzellente Kompatibilität

Nutzerfreundliches modulares Kabelmanagement erhöht die Ordnung im System und verbessert die

Luftzirkulation. Hochwertig ummantelte Kabel von bis zu 120cm Länge. 2x 12V P8 Anschluss (1x P8 Anschluss

und 1x P4+4 Anschluss).

Mit dem von 20 Pins auf 24 Pins erweiterbaren Hauptstecker ist die Dark Power Pro 11 Serie zusätzlich mit

allen gängigen Mainboardspezikationen abwärts kompatibel. Mainboards, welche die -5V Leitung benötigen,

sowie SOCKEL A (462) Mainboards können mit diesem Netzteil leider nicht mehr betrieben werden.

Optimale Systemkühlung

Anschlussmöglichkeiten für bis zu vier externe Gehäuselüfter mit Thermoregelung durch das Netzteil.

be quiet!-Netzteile der Dark Power

Pro 11 Serie verwenden eine präzise

thermogeregelte Lüftersteuerung. Diese

Kontrollautomatik steuert die Lüfter an

den „FAN“-Anschlüssen des Netzteils.

Die Geschwindigkeit der Lüfter wird in

Abhängigkeit von der Wärmeentwicklung

im PC-Gehäuse und vom Netzteil

geregelt. Steigt die Temperatur an, fangen

die Lüfter automatisch an schneller zu

drehen, um eine rasche und eektive

Kühlung im Gehäuse zu gewährleisten.

Die so gewonnene schnelle Kühlung trägt

zusätzlich zur längeren Lebensdauer Ihrer Komponenten und dem Netzteil bei.

Beim Anschluss von externen Lüftern an das Netzteil achten Sie bitte darauf, dass diese keine eigene

Thermosensorik oder Potentiometer besitzen.

Die Lüftersteuerung vergt über einen Anlaumpuls. Damit wird sichergestellt, dass alle

angeschlossenen Gehäuselüfter in jedem Fall anlaufen, da ein kurzer Impuls mit höherer Spannung

die Lüfter startet.

Wichtig: Schließen Sie nur einen Lüfter je Kabel an.

Höchste Sicherheit und Zuverlässigkeit

chster Schutz von Komponenten (OCP, OVP, UVP, OPP, OTP und SCP). Zertiziert nach aktuellen

Sicherheitsstandards�

10 11

Lüftersteuerung mit Anlaufimpuls

Normaler Netzteilbetrieb

und temperaturgeregelte

Lüftersteuerung

Netzteil

Netzteil

Aus

Ein

4. KOMPATIBILITÄT

Die be quiet! Netzteile der Dark Power Pro 11 Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-

Spezikationen kompatibel wie u.a.:

Intel ATX 12V Power Supply Design Guide Version 2.4 (Sowie abwärtskompatibel zu V2.31, V2.3, V2.2,

V2.01, V2.0)

ATX System Design Guide Version 2.2 und Version 2.1

BTX Version 1�0a

E-ATX Server Dual Mainboards mittels 8-Pin-Connector

EPS 12V Version 2�92

Intel C6/C7 Status der neuen Prozessorgeneration

Energie Star 6.0 Guidelines

ErP Richtlinien

5. INSTALLATION IHRES NEUEN NETZTEILS

Lesen Sie bitte den Punkt „Sicherheitshinweise“ bevor Sie mit der Installation beginnen.

Anmerkung: Zum Einbau des Netzteils in Ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die

mitgelieferten Schrauben aus dem Lieferumfang, da diese über das richtige Gewinde verfügen.

Achtung: Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten Kabeln

(z.B. Kabel älterer Netzteilserien) kann zu einem Defekt führen!

Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt:

Trennen Sie Ihren PC von allen vorhandenen Stromquellen und ziehen Sie alle am PC angeschlossenen Kabel

vorsichtig ab.

Önen Sie das PC-Gehäuse und achten Sie dabei auf die Anleitung des Herstellers.

Trennen Sie alle Stecker vom Mainboard sowie allen weiteren Komponenten wie FDD, HDD oder optischen

Laufwerken. Achten Sie bitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden

ist

Nun entfernen Sie die Schrauben an der Rückseite des Netzteiles und entnehmen Sie das Netzteil vorsichtig

aus dem PC-Gehäuse. Achten Sie hierbei besonders darauf, dass sich keine Kabel an Komponenten

verfangen und diese beschädigen.

Der Einbau Ihres neuen be quiet! Dark Power Pro 11 Netzteiles:

Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im PC-Gehäuse und schrauben Sie es an der

Rückseite mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft.

Stecken Sie den 20/24-Pin Stecker in die vorgesehene Buchse am Mainboard. Wenn Sie über einen

24-Pin Anschluss verfügen, dann bringen Sie die zusätzlichen 4-Pins in die richtige Position, bevor

Sie den Stecker in die Buchse am Mainboard stecken. Beim Einsatz eines Mainboards mit einem

20-Pin Stecker klappen Sie die zusätzlichen 4 Pins einfach zur Seite.

Nun stecken Sie den 12V-P4 oder P8-Stecker für die CPU in die vorgesehene Buchse auf dem Mainboard.

6. SICHERUNNGSFUNKTIONEN

Alle be quiet! Netzteile sind mit zahlreichen Sicherungsfunktionen ausgestattet. Diese schützen das Netzteil

und die daran angeschlossenen Komponenten vor Beschädigungen. Sollte eine dieser Sicherungen auslösen,

kommt es in den meisten Fällen zu einem Neustart oder zum Abschalten des Systems.

In einem solchen Fall sollte der PC sofort auf einen möglichen Fehler überprüft werden. Hilfestellung zur

Fehlersuche nden Sie im Kapitel „Fehlerbehebung“.

Die Dark Power Pro 11 Serie verfügt über folgende Sicherungsfunktionen:

OCP (Überstromschutz)

Sollte die Last auf den einzelnen Leitungen mehr als das angegebene Limit betragen, wird das Netzteil

automatisch abgeschaltet.

12 13

UVP (Unterspannungsschutz)

Diese Sicherung löst aus, sobald die Spannung auf den Leitungen unter ein bestimmtes Limit fällt.

Das Netzteil wird in diesem Fall automatisch abgeschaltet.

OVP (Überspannungsschutz)

Die Überspannungssicherung löst bei zu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab.

SCP (Kurzschlusssicherung)

Die Sicherung bei Kurzschluss im Sekundärteil des Netzteils verhindert einen Defekt am Netzteil und an den

am Netzteil angeschlossenen Komponenten.

OTP (Temperatursicherung)

Bei einer zu hohen Wärmeentwicklung im Netzteil schaltet sich das Netzteil sofort automatisch ab. Sie

können es dann erst nach dem Abkühlen wieder einschalten. Bitte versichern Sie sich, dass der PC mit einer

ausreichenden Kühlung ausgestattet ist.

OPP (Überlastschutz)

Diese Sicherung löst aus, sobald die gesamte Leistung, welche vom Netzteil abgenommen wird, die spezizierte

chstlast übersteigt. Dieser Fall kann eintreten, wenn das Netzteil nicht über genügend Leistung für das

System verfügt (unterdimensioniert ist).

7. FEHLERBEHEBUNG

Bitte beachten Sie: Bei ATX-Systemen wird das Netzteil vom Mainboard aktiviert, um den PC zur starten.

Daher prüfen Sie bitte, entweder mit Hilfe des Mainboards- oder des Gehäusehandbuches, ob der Ein- /

Ausschalter korrekt verbunden wurde.

Achtung: Arbeiten an Stromquellen können zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren,

beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu trennen und

danach nicht mehr in Betrieb zu nehmen. Schrauben Sie das Netzteil niemals auf. Im Inneren benden sich

Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen können.

Bitte lassen Sie Reparaturen nur von autorisiertem Fachpersonal durchführen! Ein Öffnen des Gerätes

führt zum Garantieverlust.

Wenn das System bei installiertem Netzteil nicht ordnungsgemäß funktioniert, überprüfen Sie bitte

zuerst diese möglichen Fehlerquellen:

Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur

Steckdose. Idealerweise benutzen Sie eine separate Steckdose nur für das Computernetzteil.

Prüfen Sie, ob sämtliche Anschlüsse korrekt miteinander verbunden worden sind und korrigieren Sie

gegebenenfalls diese bei z.B. Fehlpolung.

Kontrollieren Sie die Verbindung des Ein- / Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei

Bedarf das Handbuch zu Ihrem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den Schalter

auf Position I“ stellen und danach den Ein- / Ausschalter am Gehäuse betätigen. Falls das Netzteil sich

weiterhin nicht einschalten lässt, fahren Sie mit dem nächsten Punkt fort.

Überprüfen Sie Ihr System auf mögliche Kurzschlüsse oder defekte Hardware, indem Sie den Rechner

ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten

Sie ihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte

an, bis Sie den vermeintlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht

reagieren, warten Sie bitte mindestens fünf Minuten mit dem erneuten Einschalten, da das Gerät mit einem

Überlastungsschutz ausgestattet ist.

8. HÄUFIGE PROBLEME

Problem: Die ausgelesenen Spannungen (über BIOS oder UEFI) sind zu niedrig/hoch

Wenn Sie im BIOS oder UEFI des Mainboard oder im Betriebssystem die Spannungen des Netzteils überprüfen,

kann es vorkommen, dass diese falsch dargestellt werden. Dies liegt meist an der ungenauen Messung des

Mainboards und muss nicht zwangsweise der Realität entsprechen.

12 13

Problem: Nach dem Einbau einer neuen Grakkarte springt der PC nicht mehr an oder stürzt bei jeder

Gelegenheit ab.

Das Netzteil ist zu schwach r ihre Grakkarte ausgelegt. Bitte schauen Sie vor dem Kauf in unserem Watt-

Kongurator unter www.bequiet.com nach. Hier wird Ihnen das richtige be quiet! Netzteil aus unserem

Sortiment empfohlen.

Wichtiger Hinweis:

Bei Nichtfunktionieren des Netzteils vergewissern Sie sich bitte, dass Sie diese Betriebsanleitung vollständig

durchgelesen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen,

setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung.

9. ZUBEHÖR

Im Lieferumfang des Netzteils ist folgendes Zubehör enthalten: Kabelsatz für Kabelmanagement, Slotblech

mit Overclocking Key, Jumper zur permanenten Aktivierung der Overclocking Funktion, Kaltgerätekabel,

Bedienungsanleitung, Kabelbinder, Schrauben zur Netzteilbefestigung

10. ENTSORGUNGSHINWEISE

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum

unsortierten Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der

Abfalltonne auf Rädern mit Balken weist auf die Notwendigkeit der getrennten Sammlung hin.

Helfen auch Sie mit beim Umweltschutz und sorgen Sie dafür dieses Gerät in die hierfür vorgesehenen Systeme

der Getrenntsammlung zu geben, wenn Sie es nicht mehr weiter nutzen wollen.

In Deutschland sind Sie gesetzlich** verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall

getrennten Erfassung zuzuführen. Die öentlich-rechtlichen Entsorgungs-träger (Kommunen) haben hierzu

Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten Ihres Gebietes für Sie kostenfrei

entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei

den privaten Haushalten ab.

Bitte informieren Sie sich auch über Ihren lokalen Abfallkalender bei ihrer Stadt oder ihrer Gemeindeverwaltung

über die in Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

* Entspricht der Richtlinie des europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte

** Entspricht dem Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG)

11. GARANTIE

Fünf Jahre Herstellergarantie für Endkonsumenten (nur Ersterwerb vom autorisierten be quiet!-ndler)

Vorortaustausch in den ersten 12 Monaten ab Kaufdatum vom autorisierten be quiet!-Händler

Vorortaustausch nur innerhalb Deutschlands und Frankreichs.

Der Austausch kann nur in dem Land erfolgen, in dem das Netzteil gekauft wurde. Alle eingehenden

Rücksendungen werden von unserer Serviceabteilung geprüft. Falls sich ein Netzteil als fehlerfrei herausstellen

sollte, wird es an Sie zurückgeschickt. Darüber hinaus behalten wir uns vor, eine Prüfpauschale für den

entstandenen Aufwand zu erheben.

Sollte an Ihrem be quiet!-Netzteil innerhalb der ersten 12 Monate nach Kaufdatum ein Defekt auftreten,

wenden Sie sich bitte an unsere kostenfreie Hotline, um technische Details und Fragen zu klären. Für die

reibungslose Abwicklung einer Reklamation benötigen wir per Fax, E-Mail oder auf dem Postwege:

eine Kopie des Kaufbeleges

eine kurze Fehlerbeschreibung

die Seriennummer und Modellbezeichnung

Ihre Lieferanschrift

Das Önen des Gerätes, Manipulationen oder bauliche Veränderungen jeglicher Art, sowie Beschädigungen

durch äußere mechanische Einwirkungen führen zum totalen Garantieverlust. Die ausführlichen

Garantiebedingungen können im Bereich "Service" unter www.bequiet.com eingesehen werden. Es gelten

unsere Allgemeinen Garantiebestimmungen, die Sie unter www.bequiet.com im Internet abrufen können.

14 15

12. HERSTELLERANGABEN

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde Deutschland

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der unten stehenden kostenlosen

Service-Hotline, montags bis freitags von 09:00 bis 17:30 Uhr.

Kostenlose Hotline: 0800 – 0736736

Fax: 040-7367686-69

E-Mail: service@bequiet.com

Webseite und Netzteil Kalkulator: www.bequiet.com

13. COPYRIGHT

Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form,

weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.

be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation

erwähnten Produkte- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer

sein�

Listan entwickelt entsprechend ihrer Politik die Produkte sndig weiter. Listan behält sich deshalb das

Recht vor, ohne vorherige Ankündigungen jedem der in dieser Dokumentation beschriebenen Produkte

Änderungen und Verbesserungen vorzunehmen.

Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für

jedweder besonderen, beiläugen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande

gekommen sind.

Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder

ausdrücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des

Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der

Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder

Rechtssprechung schreiben zwingend eine Haftung vor. Listan behält sich das Recht vor, jederzeit ohne

vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation

zurückzuziehen.

14 15

1. INTRODUCTION

Nous vous remercions d'avoir choisi un bloc Dark Power Pro 11 de be quiet!. Avant la première mise en service,

nous vous recommandons de lire attentivement ce manuel et d’en observer les consignes. Si vous avez

d’autres questions, nous vous invitons à prendre contact avec notre service après-vente, dont vous trouverez

les coordonnées dans la rubrique « Informations constructeur ».

2. CONSIGNES DE SÉCURITÉ

Avant la première mise en service, nous vous recommandons de lire attentivement ce manuel et

d’en observer les consignes. C’est indispensable pour garantir le bon fonctionnement de votre

alimentation Dark Power Pro 11 et ainsi vous donner entière satisfaction.

Attention : veuillez utiliser uniquement les câbles fournis avec votre alimentation. Utiliser dautres câbles peut

s’avérer dangereux et peut entraîner des défaillances.

Veillez à ne jamais ouvrir votre bloc d’alimentation. Les composants électroniques qui se trouvent à l’intérieur

peuvent être soumis à de hautes tensions et mettre en danger votre sécurité. Nous vous rappelons que même

une fois débranchés, les composants restent sous tension. C’est la raison pour laquelle seul du personnel

habilité et qualié est autorià ouvrir un bloc d’alimentation. Par ailleurs, nous vous rappelons que l’ouverture

du bloc d’alimentation entraîne l’annulation de la garantie.

Ne jamais manipuler un bloc d’alimentation avec les mains humides ou mouillées

Ne pas insérer d’objet dans les orices ou dans le ventilateur de lalimentation

Veuillez noter que votre bloc dalimentation a été conçu pour fonctionner en intérieur, dans un environnement

dépourvu d’humidité. Lutilisation de votre bloc dalimentation en extérieur peut conduire à de sérieuses

défaillances

Ne manipulez pas votre bloc d’alimentation lorsqu’il est branc sur secteur. Dans ce cas, veillez

préalablement à mettre l’interrupteur du bloc en position «O» et/ou débranchez la prise secteur

En cas de court-circuit, veuillez ne pas remettre en marche votre bloc d’alimentation

Important : la touche „Overclocking Keyne doit être actionnée que lorsque le bloc d‘alimentation est à l‘arrêt.

Veuillez vous assurer que votre PC est susamment ventilé, en utilisant des ventilateurs additionnels. Avec

les systèmes daujourd’hui, les alimentations ne peuvent plus assurer seules la dissipation de la chaleur à

l’intérieur de votre PC.

Si vous souhaitez nettoyer votre bloc d’alimentation, veuillez le brancher. Il est fortement déconseillé d’utiliser

un chion humide ou des produits de nettoyage. Nettoyez uniquement l’extérieur du bloc d’alimentation à

l’aide d’un chion sec. Nous vous rappelons que l’ouverture de votre bloc d’alimentation annule la garantie.

Avant la première utilisation de votre bloc d’alimentation, il est recomman de le laisser à température

ambiante une heure avant de le mettre en marche. Cela permettra déviter toute condensation à l’intérieur

de votre bloc.

3. CARACTÉRISTIQUES DE VOTRE NOUVEAU BLOC D’ALIMENTATION

Rendement exceptionnel et économies d’énergie :

Efficiency of the Power Supply »

®

100

Certication 80PLUS

Platinum. Rendement atteignant 94%.

95

90

92

Compatible ErP 2014. Consommation en mode veille <0.25W.

85

90

89

Conforme à la directive Energy Star 6.0 et aux dernières normes

Efficiency (%)

80

75

20 50 80 100

environnementales.

Loading (% of rated output power)

Fonctionnement parfaitement inaudible :

®

Fonctionnement ultra silencieux. Intégration d’un ventilateur SilentWings

3 135 mm, disposant d’un nouveau

cadre�

Réduction des bruits mécaniques et électriques grâce au moteur 6 pôles et canisme FDB avec ur

en cuivre. Anneau en caoutchouc pour diminuer les vibrations entre le ventilateur et le bloc. Durée de vie

exceptionnelle de 300 000 heures.

16 17

Performance, stabilité et excellent taux de conversion :

Particulièrement adapté à l’overclocking grâce aux quatre rails 12 V indépendants. Clef overclocking pour un

fonctionnement au choix en mode multirail ou mono rail. Condensateurs 105°C de qualité supérieure pour une

meilleure performance et abilité. Technologie LLC+DC/DC pour un rendement ultime et un fonctionnement

ultra stable.

Clef overclocking :

La clef overclocking permet de basculer les diérents rails 12 V vers un seul rail massif. La fonction Overclocking

peut être activée à tout moment au moyen du cavalier livré à cet eet. Elle peut également être activée au

moyen de l'équerre PCIe fournie.

Elle se raccorde au bloc d'alimentation via le connecteur dédié. Lorsque la fonction overclocking est activée

via l'équerre, une LED s'allume.

Important : le bouton Overclocking ne doit être actionné qu'une fois le bloc d'alimentation à l'arrêt.

Raccorder le bouton „Overclocking Key“ ou le cavalier livrés, exclusivement sur la prise du bloc d‘alimentation

prévue pour l‘Overclocking. Il ne faut en aucun cas y raccorder d‘autres appareils, par ex. des ventilateurs !

Pour garantir un fonctionnement sans problème du système, il est préférable de désactiver la fonction

Overclocking lorsqu‘elle n‘est pas nécessaire.

Simplicité d’utilisation et excellente compatibilité :

Convivialité de la gestion modulaire des câbles, pour une exibilité totale et une excellente circulation de l’air

à l’intérieur du boîtier. Câbles gainés de 120 cm max. 2 connexions 12 V P8 (1x P8 et 1x P4+4).

Grâce à leur connecteur 20+4 pin, les blocs Dark Power Pro 11 sont rétro compatibles avec toutes les cartes

mères actuelles�

Refroidissement optimal :

Possibilité de connecter jusqu’à 4 ventilateurs de boîtiers thermo régulés.

Les ventilateurs des blocs d'alimentation

be quiet! de la gamme DARK POWER PRO

11 permettent une régulation très précise

des ventilateurs. Le pilotage se fait via les

connecteurs du bloc appelés "FAN".

La vitesse de rotation des ventilateurs

est régulée en fonction de la température

du btier et de l'alimentation. Si la

température augmente, les ventilateurs

tournent plus rapidement, an d'assurer

un refroidissement plus rapide et plus

ecace dans le boîtier. Le refroidissement

rapide ainsi obtenu contribue en outre à

augmenter la due de vie de vos composants et du bloc d'alimentation.

Si des ventilateurs externes sont raccordés au bloc d'alimentation, utilisez des modèles non équipés d'un

capteur thermique ou d'un potentiomètre propre.

La commande des ventilateurs génère une impulsion au démarrage. Cela garantit que tous les ventilateurs du

boîtier branchés sur le bloc d'alimentation se mettent en route, une brève impulsion à tension élevée assure

en eet leur démarrage.

Important : branchez un seul ventilateur par câble.

curité optimale et abilité :

Protection optimale des composants (OCP, OVP, UVP, OPP, OTP et SCP). Conforme aux normes internationales

de sécurité.

16 17

Fan control with a gear-up impulse

Normal power adapter

operation and temperature

regulated fan control

Time

Power

Power

supply on

supply off

4. COMPATIBILITÉ

Les blocs d’alimentation Dark Power Pro 11 sont compatibles avec la plupart des spécications des cartes

mères et des alimentations :

Intel ATX 12V Power Supply Design Guide Version 2.4 (et rétro compatibles avec V2.31, V2.3, V2.2, V2.01,

V2.0)

ATX System Design Guide Version 2.2 et Version 2.1

BTX Version 1�0a

E-ATX Server Dual Motherboards via 8-Pin Connector

EPS 12V Version 2�92

Intel C6/C7 Status pour les nouvelles générations de processeurs

Programme Energy Star 6.0 & Directive ErP

5. INSTALLATION DE VOTRE NOUVEAU BLOC D’ALIMENTATION

Nous vous invitons à lire le paragraphe « Consignes de curité » en préambule à l’installation de votre bloc

d’alimentation�

Remarque : vous aurez besoin d’un tournevis pour eectuer l’installation de votre bloc dalimentation. Utilisez

exclusivement les vis livrées avec votre bloc car elles présentent le letage requis.

Attention : veuillez utiliser uniquement les câbles fournis avec votre alimentation. Utiliser dautres câbles peut

s’avérer dangereux et peut entraîner des défaillances.

Veuillez commencer par démonter votre ancien bloc d’alimentation, en suivant les recommandations

ci-dessous :

Débranchez le PC et déconnectez avec précaution tous les câbles reliés au PC.

Ouvrez le btier du PC en respectant les instructions du fabricant.

Débranchez les connecteurs de la carte mère et des autres composants tels que les disques durs. Veillez à

ce qu’aucun connecteur de l’ancienne alimentation ne soit relié à un composant.

Retirez les vis se trouvant à l’arrière de lalimentation et sortez-la avec précaution du boîtier PC. Pour ce

faire, veillez à ce qu’aucun câble ne se prenne dans les composants et ne les endommage.

Montage de votre nouveau bloc d’alimentation Dark Power Pro 11 :

Placez le nouveau bloc d’alimentation à lemplacement prévu dans le btier et xez-le sur la face arrière, à

l’aide des quatre vis fournies. Veillez à n’exercer aucune pression excessive.

Branchez le connecteur 20/24 broches dans la che correspondant à la carte mère. Si la carte mère est

équipée en 24 broches, mettez les quatre broches additionnelles dans la position correcte et branchez

le connecteur mâle dans le connecteur femelle de la carte mère. En cas d’utilisation d’une carte mère à

connecteur 20 broches, rabattez simplement les 4 broches surnuméraires sur le côté.

Branchez ensuite le connecteur 12V-P4/ 12V-P8 du processeur dans le connecteur femelle prévu à cet eet

sur la carte mère

6. SYSTÈMES DE SÉCURI

Les blocs d’alimentation be quiet! sont équipés de nombreux systèmes de sécurité, qui sont conçus pour pro-

téger votre bloc d’alimentation et vos composants. Dans la plupart des cas, si l’une des sécurités se déclenche,

le système redémarre ou s’éteint complètement. Si c’est le cas, nous vous invitons à vérier immédiatement les

erreurs de votre PC. Vous pouvez vous reporter à la rubrique « Dépannage ».

La gamme Dark Power Pro 11 bénécie des systèmes de sécurité suivants :

OCP (protection contre les surintensités)

Si la charge subie par chaque rail dépasse la limite spéciée, le bloc d‘alimentation s‘éteint automatiquement.

UVP (protection contre les sous-tensions)

Cette sécurité se déclenche dès que la tension dans les circuits tombe en-dessous d‘une certaine limite. Dans

ce cas également, le bloc d‘alimentation s‘éteint automatiquement.

18 19

OVP (protection contre les surtensions)

Cette sécurité se déclenche en cas de tension trop élevée sur les rails et met le bloc d‘alimentation hors

tension�

SCP (protection contre les courts-circuits)

Le fusible qui protège les circuits secondaires du bloc d’alimentation permet de préserver l‘alimentation et les

composants qui lui sont raccordés.

OTP (protection contre la surchaue)

Si l‘intérieur de l‘alimentation atteint une température trop élevée, elle s‘éteint automatiquement. La remise

sous tension n‘est possible qu‘une fois le bloc d‘alimentation refroidi. Veillez à ce que le refroidissement du PC

soit susant.

OPP (protection contre les surcharges)

Cette sécurité se déclenche dès que la puissance totale fournie par le bloc d‘alimentation est plus élevée que

la charge maximale spéciée. Cela peut être le cas si le bloc d‘alimentation ne fournit pas une puissance su-

sante pour le système, si celle-ci est sous-dimensionnée.

7. DÉPANNAGE

Remarque : veuillez noter qu’avec un système ATX, l’alimentation est activée par la carte mère pour démarrer

votre PC. Il convient donc de suivre le manuel d’utilisation de la carte mère et/ou du boîtier pour rier si

l‘interrupteur marche/arrêt est correctement câblé.

Attention : manipuler des éléments sous tension comporte un risque de blessures graves voire mortelles. Si

vous constatez des traces de fumée, des câbles endommagés ou des dégâts provoqués par un liquide, il faut

débrancher immédiatement le bloc d’alimentation du secteur et ne plus l’utiliser.

Veuillez coner la réparation de votre btier exclusivement à un personnel habilité.

Louverture du bloc d’alimentation entraîne l’annulation de la garantie.

Si, suite à l’installation de votre nouveau bloc dalimentation, votre conguration ne fonctionne pas

correctement, nous vous recommandons de vérier les points suivants :

Vériez que le cordon d’alimentation électrique est correctement et fermement branché au bloc

d’alimentation ainsi qu’à la prise secteur. Veuillez, si possible, utiliser une prise parée pour brancher le

bloc d’alimentation de l’ordinateur.

Vériez que tous les connecteurs sont correctement enfoncés et corrigez les erreurs éventuelles comme

les inversions de polarité.

Contrôlez le branchement de l’interrupteur marche/arrêt du boîtier à la carte re. N’hésitez pas à lire le

manuel d’utilisation de votre carte mère en cas de nécessité.

Mettez le bloc d’alimentation sous tension en plaçant l’interrupteur sur la position « I » et en actionnant

l’interrupteur marche/art du btier. Si le bloc d’alimentation ne s’allume toujours pas, passez au point

suivant.

Vériez que le système ne présente pas d’éventuels courts-circuits et qu’il n’y a aucun matériel défectueux.

Pour ce faire, éteignez l’ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires

au démarrage de lordinateur. Remettez le système sous tension. Après chaque redémarrage réussi, répétez

cette procédure en ayant rebranché l’un des appareils, jusqu’à identier celui qui provoque la panne. Si le

bloc d’alimentation ne réagit pas en raison d’un court-circuit, veuillez attendre au moins cinq minutes avant

de redémarrer lordinateur, car votre bloc d’alimentation est doté d’un système de protection contre les

surcharges.

8. PROBLEMES LES PLUS FRÉQUENTS

Problème : les tensions mesurées (par le BIOS/UEFI) sont trop basses/élevées

Si vous mesurez les tensions du bloc d‘alimentation au moyen du BIOS/UEFI de la carte mère ou sur le

système d‘exploitation, il est possible que les valeurs achées soient inexactes. Ceci provient en général de

l‘imprécision de mesure de la carte mère et ne reète pas forcément la réalité.

18 19

Problème : après le montage d‘une nouvelle carte graphique, l‘ordinateur ne démarre plus ou plante

inopinément

Suite à l’installation d’une nouvelle carte graphique plus performante sur votre système, votre ordinateur ne

démarre plus ou plante très régulièrement. Votre alimentation est très certainement sous dimensionnée. Avant

votre achat, veuillez consulter notre congurateur sur www.bequiet.com, an de vous assurer que votre bloc

est susamment puissant. Le programme vous recommandera le bloc d‘alimentation de la gamme be quiet! le

plus approprié compte tenu de votre conguration.

Remarque : si le bloc d‘alimentation ne fonctionne pas, assurez-vous d‘avoir lu ce guide d‘utilisation

intégralement et d‘avoir éliminé tous les problèmes qui y sont évoqués. Si les problèmes persistent, nous vous

invitons à prendre contact avec notre service après-vente.

9. ACCESSOIRES

Votre bloc d’alimentation est livré avec les accessoires suivants : jeu de câbles pour une gestion modulaire

des câbles ; équierre PCI avec bouton Overclocking Key ; cavalier d‘activation permanente de la fonction

Overclocking ; câble avec terre ; instructions d‘utilisation ; attache-câbles ; vis de xation du bloc

d‘alimentation.

10. CONSIGNES D’ÉLIMINATION ET DE RECYCLAGE

En application des directives européennes*, les appareils électriques et électroniques usagés ne

peuvent plus être jetés avec les déchets ménagers. Ils doivent être triés, comme l’indique le symbole

du conteneur à déchets barré d’une croix.

Contribuez vous aussi à la protection de l’environnement. Lorsque votre appareil n’est plus utilisable,

conformez-vous aux règles en vigueur dans votre locali et ne jetez pas votre appareil avec les chets

ménagers. Pour plus d'informations sur les lieux de collecte des équipements usagés, nous vous invitons à

contacter votre service de traitement des déchets ménagers, votre mairie ou le magasin où vous avez acheté

votre produit.

* Directive 2002/96/EG du Parlement et du Conseil Européens en date du 27 janvier 2003 sur les

appareils électriques et électroniques usagés (DEEE)

** Loi sur la mise en circulation, la collecte et lélimination non polluante des appareils électriques et

électroniques en date du 16 mars 2005

11. GARANTIE

5 ans de garantie constructeur pour le consommateur nal (uniquement dans le cadre d’un achat initial

auprès d‘un distributeur be quiet! agé).

Échange sur site au cours des 12 premiers mois à compter de la date d‘achat auprès d‘un distributeur

be quiet! agréé ; uniquement en Allemagne et en France métropolitaine.

Nous vous rappelons que le service déchange sur site n‘est disponible qu‘en Allemagne et en France

métropolitaine. L‘échange ne peut avoir lieu que dans le pays d‘achat de l‘appareil.

Les produits retournés sous garantie sont contrôlés à leur réception par notre service après-vente. Si un bloc

d‘alimentation s‘avère exempt de tout défaut, il est renvoyé au client. En outre, nous nous réservons le droit de

facturer un montant forfaitaire pour couvrir les frais de vérication engagés.

Si vous constatez un défaut sur votre alimentation Dark Power Pro 11 de be quiet! au cours des 12 mois suivant

votre achat, veuillez contacter notre numéro vert (0800 469 209) gratuit pour les appels émis de France. Notre

service d‘assistance en ligne vous donnera tous les détails nécessaires concernant la démarche à suivre.

An de garantir un traitement rapide des réclamations, veuillez préparer les éléments suivants :

Une copie du justicatif d’achat

Une description de la panne constatée

Le numéro de série et la référence du modèle

Vos coordonnées complètes

Nous vous rappelons par ailleurs que l’ouverture du bloc ainsi que toutes modications techniques ou

20 21

Аннотация для be quiet! Dark Power Pro 11 650W 80 Plus Platinum Modular Power Supply в формате PDF
