Français

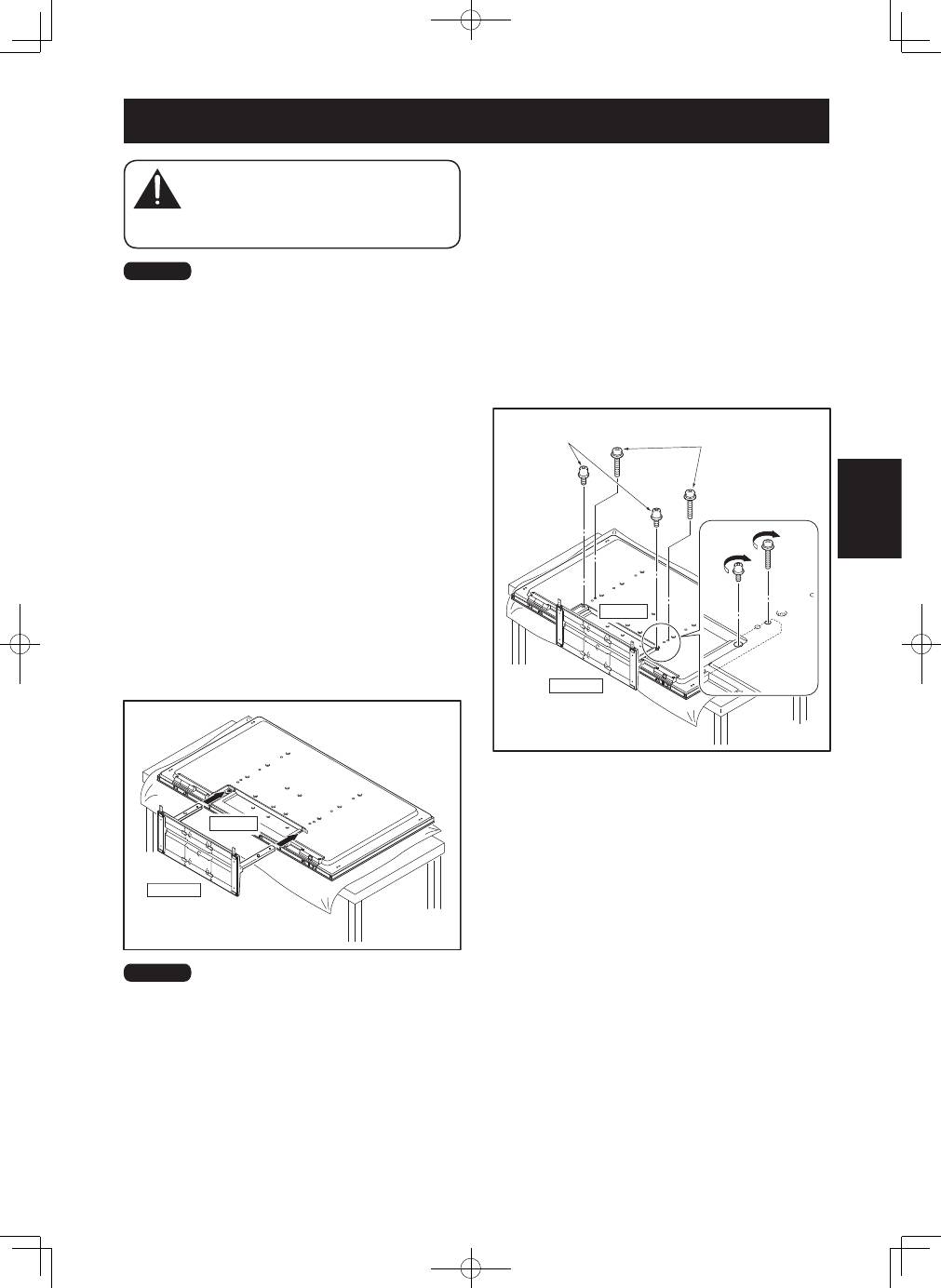

Fixation du moniteur et téléviseur Pioneer à

l’aide des vis d’installation.

Fixez les pièces signalées par les flèches (trous signalés

par un « T ») à l’aide d’un tournevis cruciforme.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Partie supérieure ...Vis d’installation

➁

(M8 × 40 mm : noire)

Partie inférieure ..... Vis d’installation

➃

(M8 × 15 mm : noire)

[KRP-500P / KRP-500M]

KRP-TS02

Partie supérieure ... Vis d’installation

➂

(M8 × 23 mm : noire)

Partie inférieure ..... Vis d’installation

➃

(M8 × 15 mm : noire)

��

�

��

�

��

�

��

Le poids d’un moniteurs et téléviseurs Pioneer

avoisine les 30 kg. Leur largeur étant limitée, ils

ne sont pas stables. La présence d’au moins deux

personnes est donc nécessaire pour leur montage

et leur installation.

��

• Veillez à installer votre téléviseur sur une surface plane et

stable.

• Insérez les vis dans les trous verticalement et serrez-les

solidement.

• Placez un drap ou autre chose sous l’écran pour éviter de

l’érafler ou de l’endommager.

• Après avoir donné deux ou trois tours de vis à la main, serrez

les vis complètement à l’aide d’un tournevis.

Installation du moniteur et téléviseur Pioneer

sur le pied de table.

Couchez le moniteur et téléviseur Pioneer. Alignez

les supports du pied sur les encoches du moniteur et

téléviseur Pioneer prévues pour recevoir le pied, puis

insérez lentement les supports à l’horizontale dans les

encoches. Veillez à ce que les supports du pied soient en

contact uniquement avec les encoches du moniteur et

téléviseur Pioneer car sinon cela risquerait de provoquer

des éraflures ou une déformation de la face arrière du

téléviseur ou des bornes.

��

Lorsque vous couchez le moniteur et téléviseur Pioneer, veillez

à ne pas l’érafler ou l’endommager.

Installation du moniteur et téléviseur Pioneer

��

Installation du produit sur une étagère, etc.

• En cas d’installation sur une étagère, etc., veillez à ce qu’au moins deux personnes soient là pour tenir

le moniteur et téléviseur Pioneer.

• Ne soulevez pas le moniteur et téléviseur Pioneer en le tenant par les enceintes ou par le pied, car cela

endommagerait le produit.

��

Français

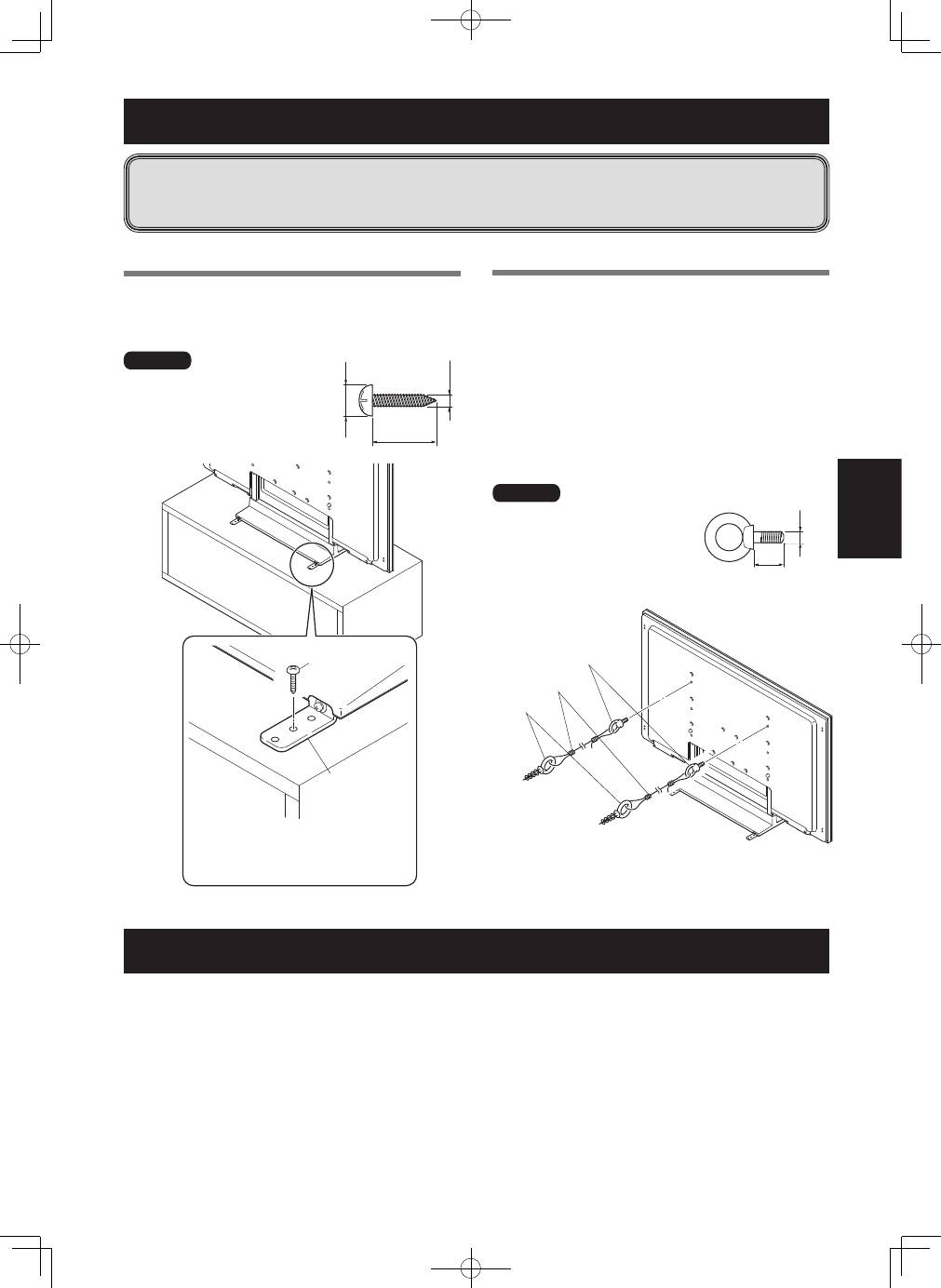

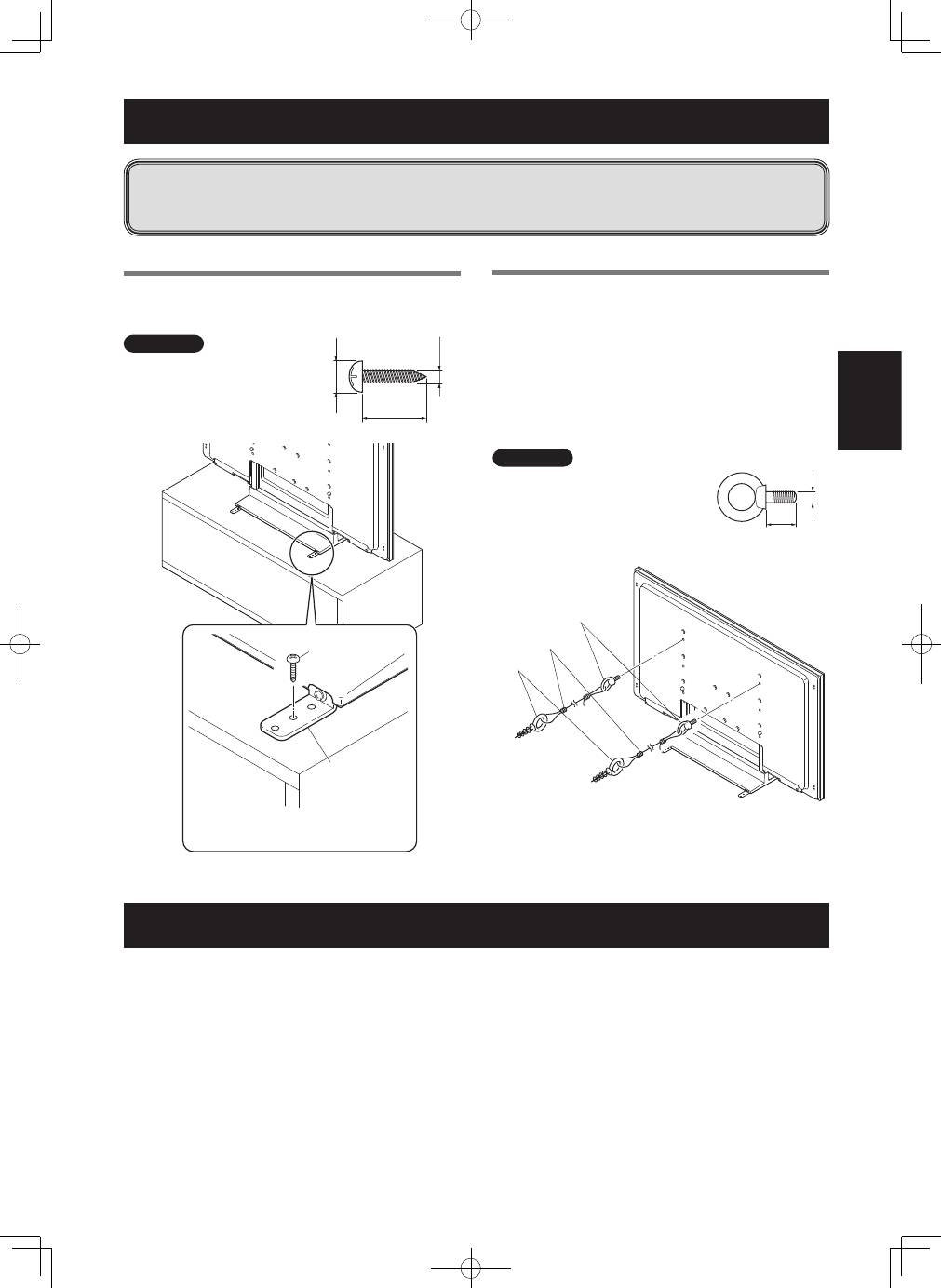

Prévenir toute chute de l’équipement

Stabilisation sur une table

Utilisez des vis (en vente dans le commerce) pour fixer le

moniteur et téléviseur Pioneer comme indiqué sur le schéma.

��

Pour stabiliser l’équipement sur une

table, utilisez des vis 4 mm d’au

moins 20 mm de long.

��

Utilisation d’un mur pour stabiliser le support

Fixation des boulons empêchant la chute

(crochets) sur le moniteur et téléviseur Pioneer.

Utilisation de câbles solides pour stabiliser

le dispositif contre un mur, un pilier ou tout

autre élément stable, avec fermeté et de façon

appropriée.

Ces opérations doivent être effectuées de la même

manière à gauche et à droite.

��

Utilisez des crochets, des câbles et

d’autres dispositifs de fixation en vente

dans le commerce.

Crochet recommandé : Diamètre nominal

M8, longueur de 12 mm à 15 mm.

�

��

�

��

Caractéristiques techniques

Dimensions extérieures :

KRP-TS02 ............. 552 mm (largeur) × 323 mm (hauteur) × 350 mm (profondeur)

PDK-TS33 ............ 550 mm (largeur) × 402 mm (hauteur) × 349 mm (profondeur)

PDK-TS33A .......... 552 mm (largeur) × 402 mm (hauteur) × 350 mm (profondeur)

Poids :

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent êtres modifiées sans

préavis en vue d’améliorer le produit.

• Après avoir installé le pied de table, veillez à prendre les précautions nécessaires pour qu’il ne

tombe pas.

• Fixez à la fois le téléviseur plasma sur l’étagère et sur le mur.

Lorsque les enceintes latérales sont installées

KRP-TS02

Unité : mm

Sans enceintes

KRP-TS02

Unité : mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

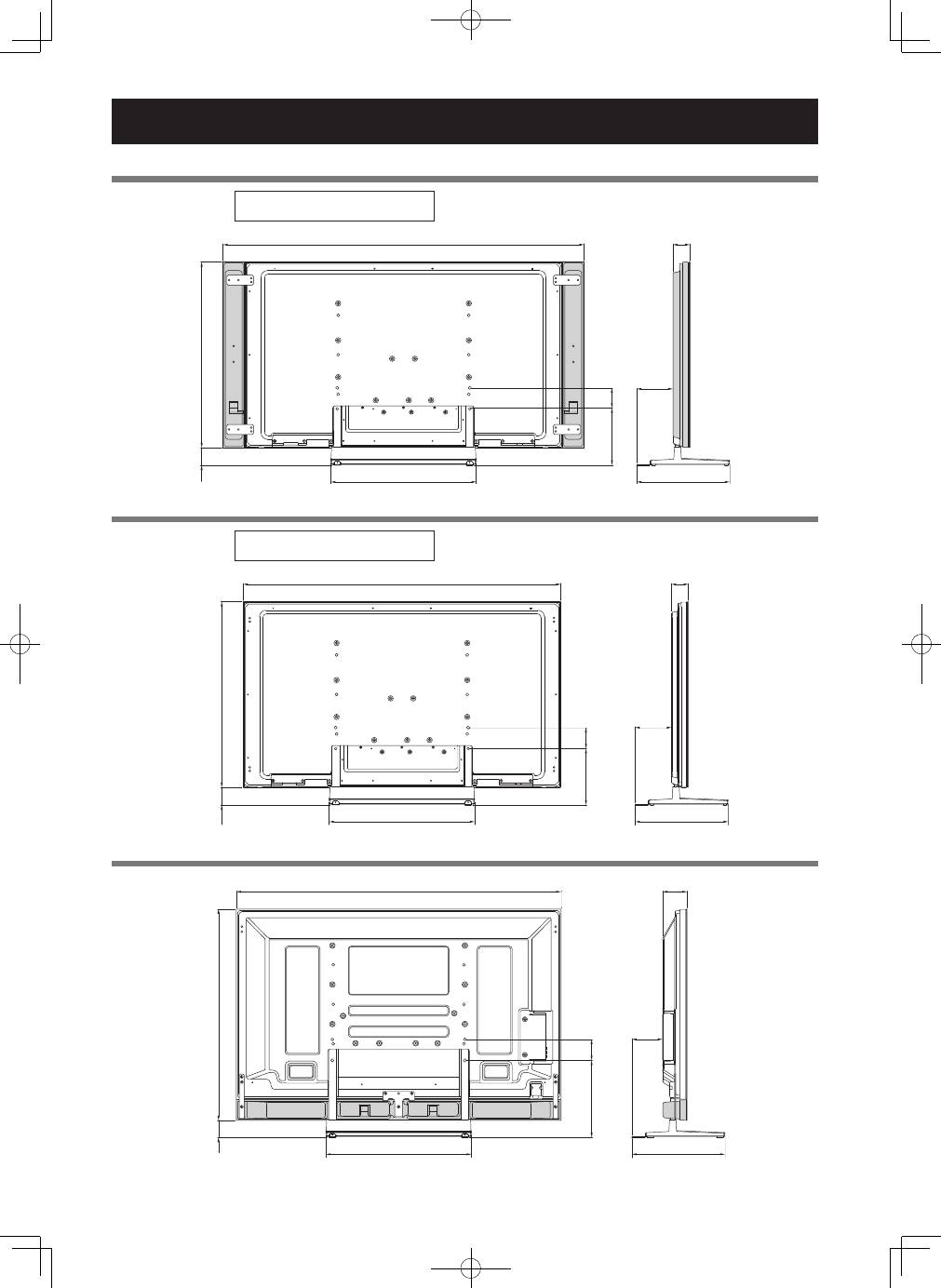

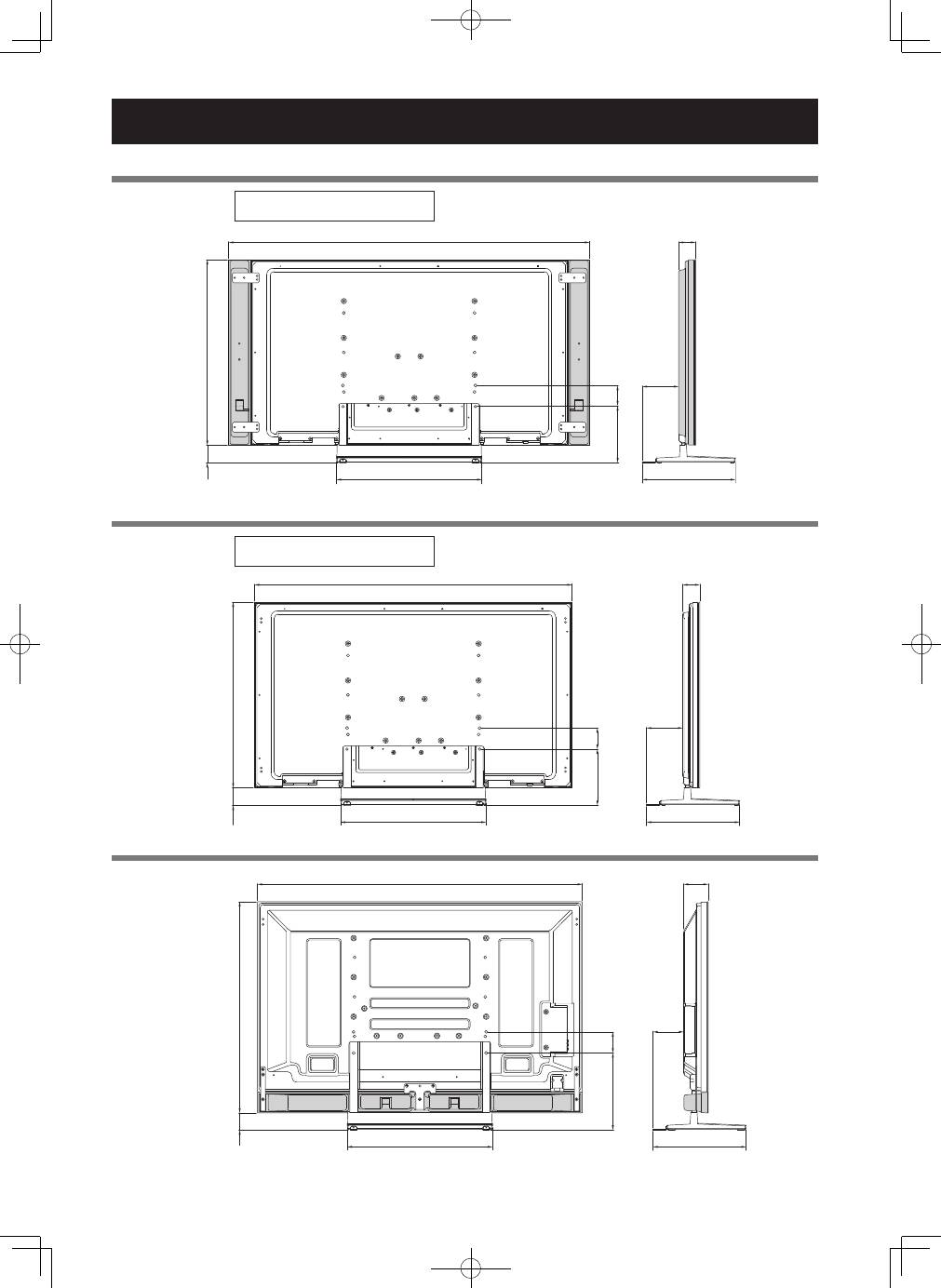

Schéma de dimensions

Lorsque l’enceinte du dessous est installée

PDK-TS33

PDK-TS33A

Unité : mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.

Deutsch

Wir danken Ihnen, dass Sie sich für den Kauf dieses

Produkts der Firma Pioneer entschieden haben.

Bitte lesen Sie die Bedienungsanleitung aufmerksam, um

sich damit vertraut zu machen, Ihr Modell richtig und sicher

zu handhaben.

Wir empfehlen Ihnen, die Bedienungsanleitung gut

aufzubewahren, um sie künftig im Bedarfsfalle jederzeit zu

Rate ziehen zu können.

Installation

• Sollten Sie bei der Installation irgendwelche

Schwierigkeiten haben, dann wenden Sie sich bitte an

Ihren Händler.

• Für Schäden aufgrund von inkorrekter Installation,

falscher Verwendung, vorgenommenen

Veränderungen oder Naturkatastrophen übernimmt

Pioneer keine Verantwortung.

Inhalt

Sicherheitshinweise ............................................... 25

Überprüfung des Standardzubehörs auf

Vollständigkeit ....................................................... 26

Montage des Tischständers .................................. 27

Anbringen des Reﬂexionsschutzes ...................... 28

Montage des Pioneer-Bildschirms und

-Fernsehers ............................................................. 29

Installation des Produkts an einem

Gestell usw. ............................................................ 30

Verhinderung eines möglichen Umfallens der

Einheit ..................................................................... 31

Technische Daten ................................................... 31

Darstellung der Abmessungen ............................. 32

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für

Pioneer-Bildschirme und -Fernseher bestimmt ist (PDP-

LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A / KRP-

500P / KRP-500M).

Die Verwendung des Tischständers für ein anderes

Modell führt möglicherweise zu einer Instabilität und

kann demzufolge Unfälle mit Verletzungen verursachen.

Hinsichtlich weiterer Informationen wenden Sie sich bitte

an diejenige Handelseinrichtung, bei der Sie das Produkt

gekauft haben.

Installieren Sie das Produkt nicht anders als vorgesehen

und verändern Sie es nicht. Verwenden sie diesen Ständer

auf keinen Fall für einen anderen Pioner-Bildschirm oder

-Fernseher als vorgesehen, verändern Sie ihn nicht und

verwenden Sie ihn nicht für andere Zwecke.

Installationsort

• Wählen Sie für die Installation einen Platz, der stabil genug

ist, das Gewicht des Tischständers und des Bildschirms zu

tragen.

• Sorgen Sie dafür, dass der Ständer und der betreffende

Bildschirm auf einem ebenen und stabilen Platz installiert

werden.

• Installieren Sie beides nicht im Freien oder an einem

feuchten Platz wie beispielsweise in der Nähe einer heißen

Quelle oder in Strandnähe.

• Installieren Sie die Einheit nicht an einem Platz, an dem sie

möglicherweise Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den

Montageanweisungen und befestigen Sie sorgfältig

alle Schrauben an den dafür vorgesehenen

Positionen.

Es hat Fälle gegeben, dass es zu unvorhergesehenen

Unfällen wie beispielsweise einer Havarie oder einem

Umfallen der Einheit gekommen ist, weil der Ständer

nicht gemäß den gegebenen Anweisungen installiert

wurde.

• Der Bildschirm muss immer von mindestens zwei

Personen installiert werden, um zu sicherzugehen,

dass er sicher installiert wird.

• Schalten Sie den Bildschirm und die peripheren

Geräte vor der Installation aus und ziehen Sie

anschließend den Stecker der Netzschnur aus der

Steckdose.

Verhindern Sie Unfälle, die durch das Umfallen der Einheit

verursacht werden, indem Sie geeignete Maßnahmen treffen,

die dies ausschließen (siehe Seite 31).

Tabelle zur Verträglichkeit von Pioneer-Display,

Pioneer-Fernseher und Ständer

Pioneer Bildschirme und

Fernseher

Tischständer

50-Zoll-Modell mit Lautsprechern

unten

PDK-TS33A/PDK-TS33

50-Zoll-Modell mit

Seitenlautsprechern

KRP-TS02

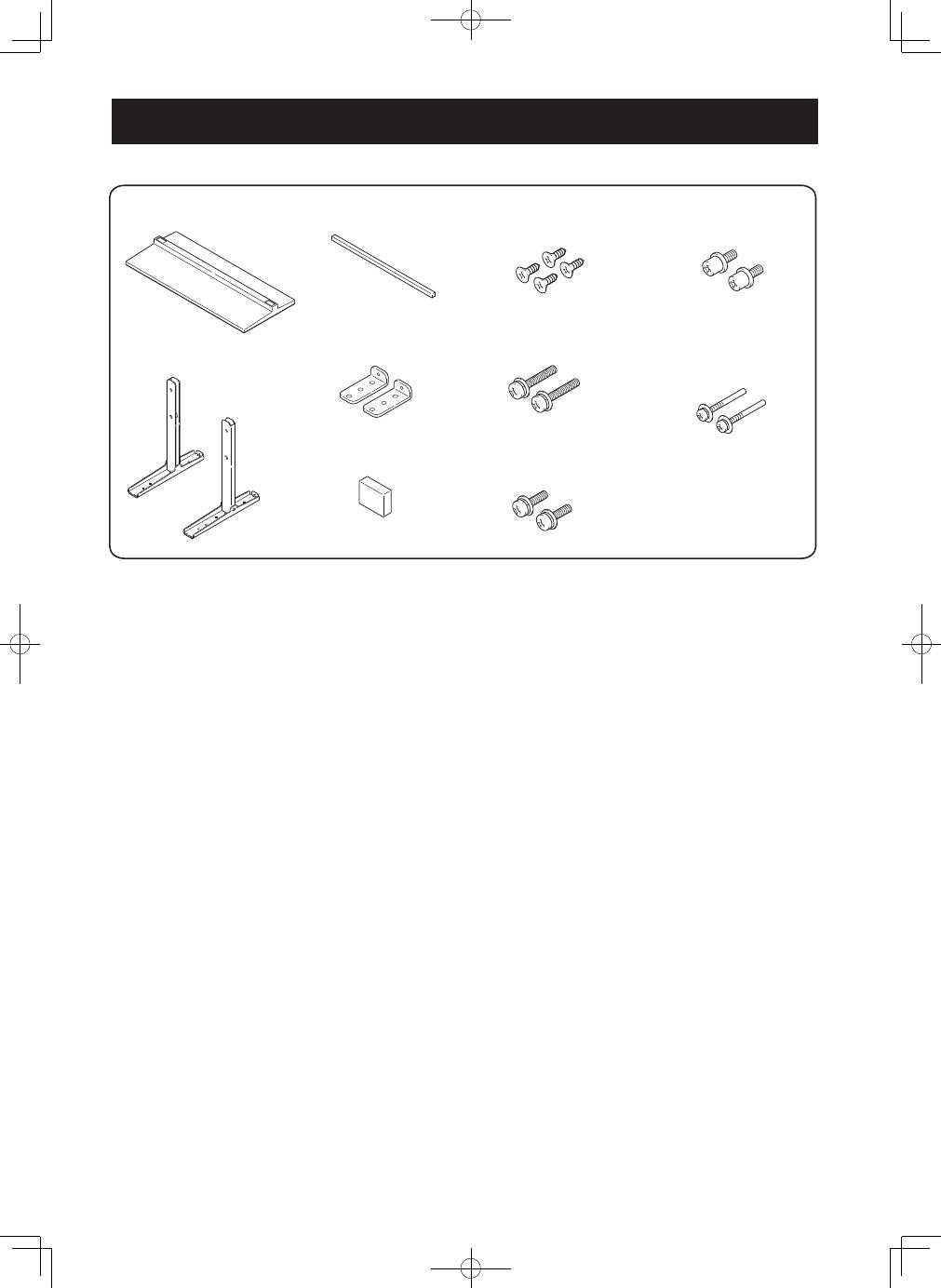

Überprüfung des Standardzubehörs auf Vollständigkeit

Überprüfen Sie vor Beginn der Montage und Installation, ob alle Teile des Standardzubehörs vorhanden sind.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Deutsch

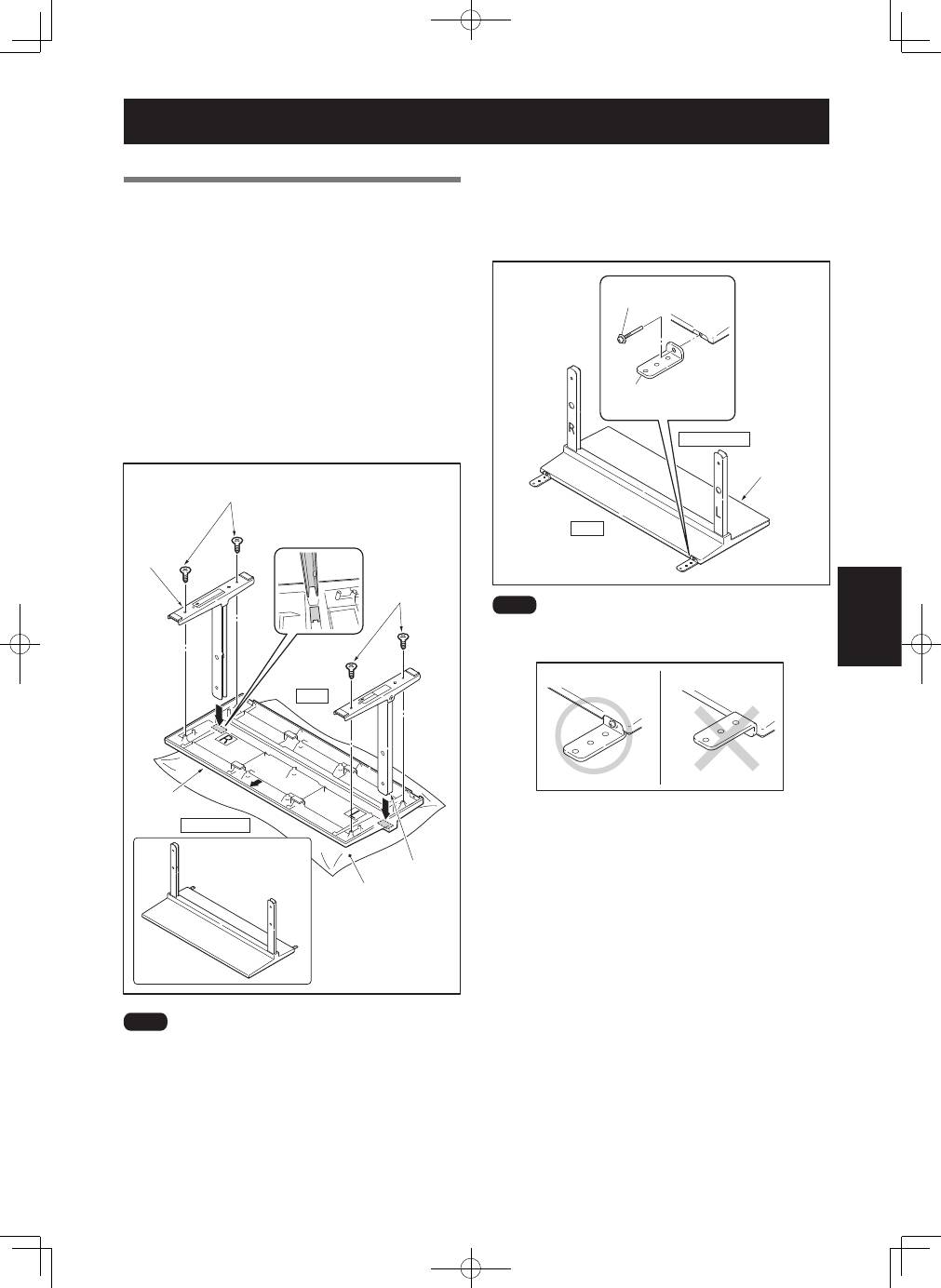

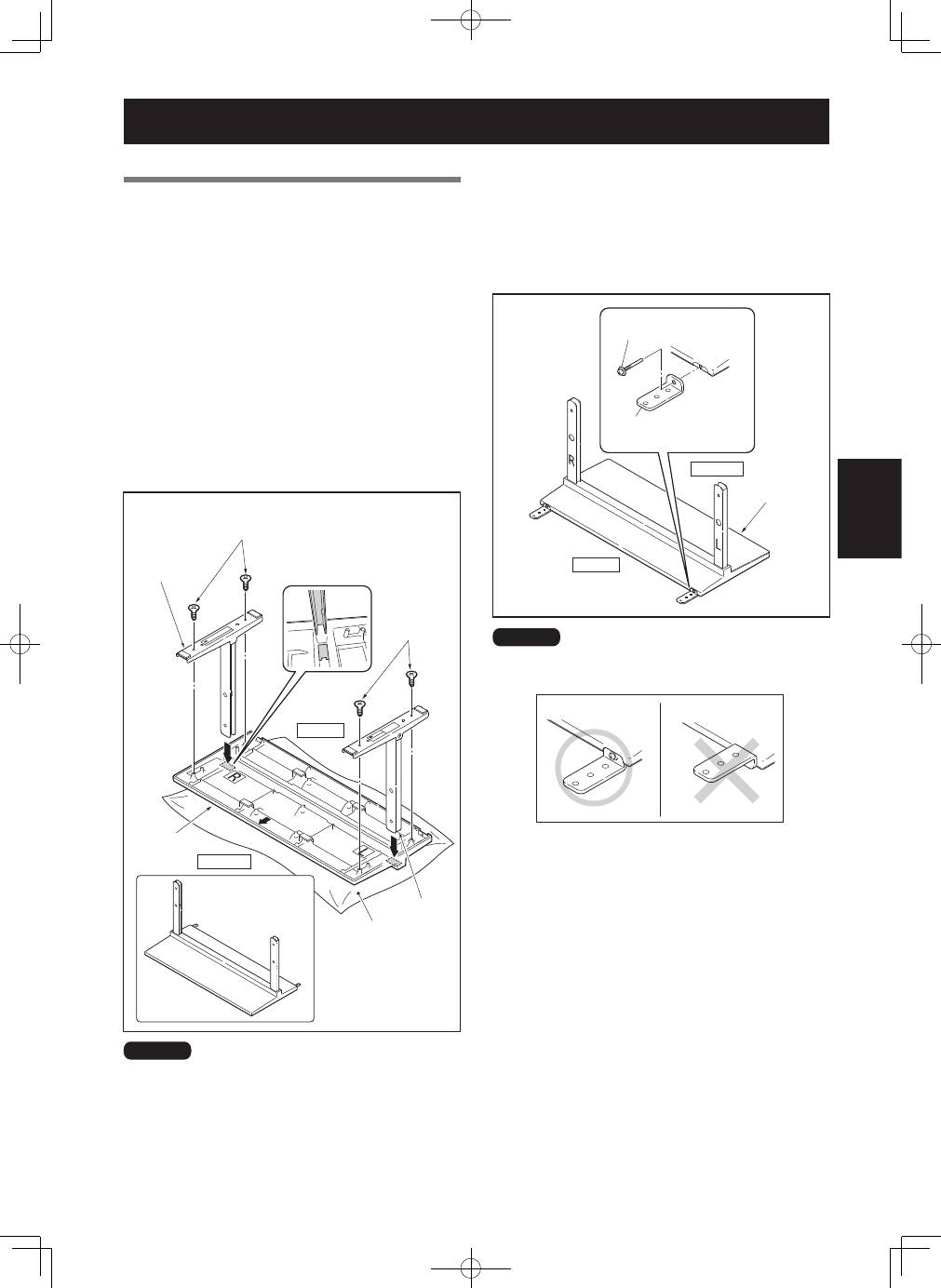

Montage des Tischständers

Montage

Drehen Sie die Basisabdeckung um, so dass die

Unterseite nach oben zeigt.

Führen Sie Ständerelemente in die

Basisabdeckung ein.

• Führen Sie das Ständerelement (R) in die mit „R”

gekennzeichnete Seite und das Ständerelement (L) in

die mit „L” gekennzeichnete Seite ein.

• Achten Sie darauf, dass die offenen Seiten der

Ständerelemente nach innen gerichtet sind. Führen

Sie die Ständerelemente ein und achten Sie dabei

darauf, sie an den erhöhten Teil der Basisabdeckung

anzugleichen.

Ziehen Sie die Schrauben

➀

(4 mm × 10 mm:

silberfarben) fest, um die Ständerelemente zu

stabilisieren.

��

�

��

�

��

• Montieren Sie den Ständer, indem Sie ein weiches Tuch unter

die Basisabdeckung legen.

Wenn Sie das nicht tun, ist es möglich, dass die vordere

Oberfläche zerkratzt wird.

• Gehen Sie bei der Montage der Ständerelemente (L) und

(R) vorsichtig vor, um zu sichern, dass sie in die richtigen

Positionen gelangen. Inkorrekte montierte Ständerelemente

können zu Schäden am Tischständer führen.

Befestigen Sie nach der Montage des Ständers

unter Verwendung der Installationsschrauben

➄

(M4 x 35 mm: schwarz) die

Metallhalterungen zur Verhinderung des

Umfallens.

��

�

��

Achten Sie darauf, die Metallhalterungen zur Verhinderung des

Umfallens nicht in der umgekehrten Position anzubringen.

��

Dieses Element verhindert die Reflexion der an die Rückseite

des Pioneer-Bildschirms und -Fernsehers angeschlossenen

Kabel an der Basisabdeckung.

��

Befestigen Sie die Leiste, nachdem Sie die Basisabdeckung an

einem flachen und stabilen Ort verankert haben.

��

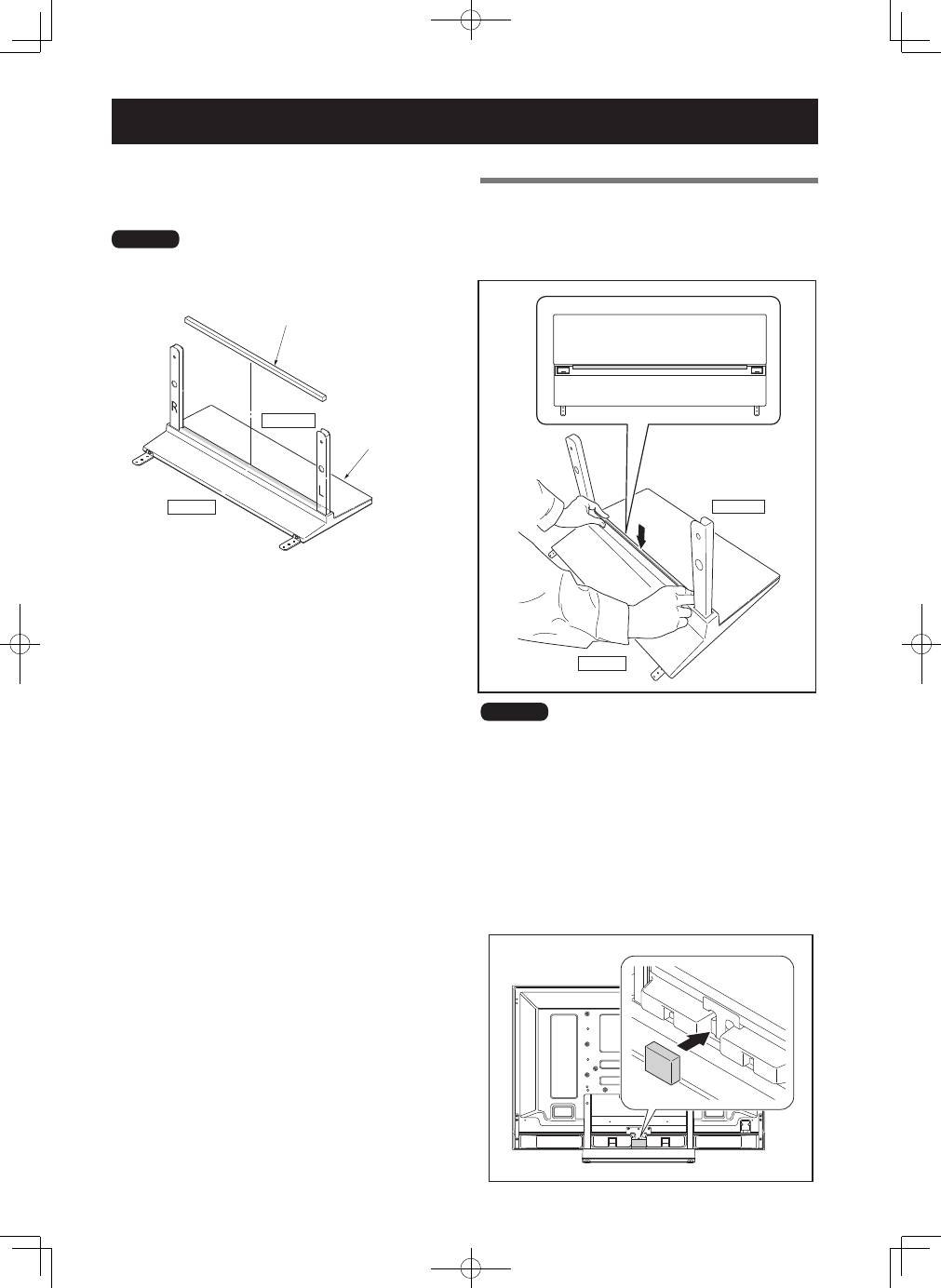

Anbringen des Reﬂexionsschutzes

Verfahrensweise der Befestigung

Entfernen Sie eine Seite des doppelseitig

klebenden Bandes am Reflexionsschutz und

kleben Sie den Reflexionsschutz auf die in dem

Diagramm unten angegebenen Position.

��

• Achten Sie darauf, dass der Reflexionsschutz nicht auf die

Einführungs-Öffnungen für die Ständerelemente gelangt.

• Nehmen Sie die Befestigung so vor, dass es keine Lücken

gibt. Wenn eine Lücke bleibt, kann es sein, dass sich der

Reflexionsschutz löst.

Entfernen Sie nach der Montage des Pioneer-

Fernsehers am Ständer eine Seite des

doppelseitig klebenden Bandes und bringen

Sie das Reflexionsschutz-Pad an der in der

Abbildung unten angegebenen Position an (nur

bei den Modellen PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Deutsch

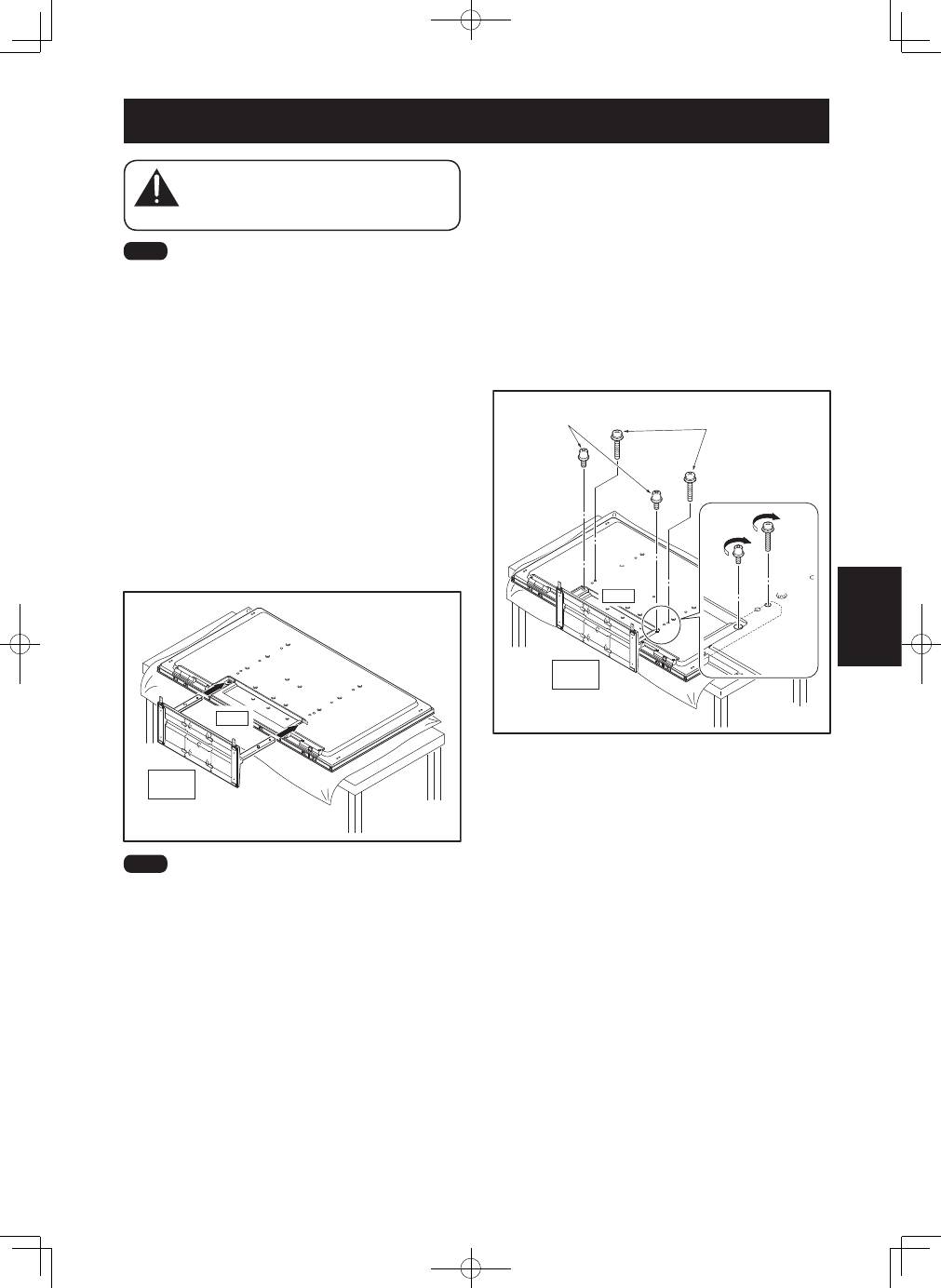

Sicherung des Pioneer-Bildschirms oder

-Fernsehers mit den Installationsschrauben.

Sichern Sie unter Verwendung eines Kreuzschlitz-

Schraubendrehers die mit den Pfeilen markierten

(Schraublöcher mit „T” markiert) Teile.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Oben ........ Installationsschrauben

➁

(M8 × 40 mm: schwarz)

Unten ....... Installationsschrauben

➃

(M8 × 15 mm: schwarz)

[KRP-500P / KRP-500M]

KRP-TS02

Oben ........ Installationsschrauben

➂

(M8 × 23 mm: schwarz)

Unten ....... Installationsschrauben

➃

(M8 × 15 mm: schwarz)

��

�

��

�

��

Das Gewicht eines Pioneer-Bildschirms und

-Fernsehers beträgt etwa 30 kg. Diese Einheiten

weisen keine Tiefe auf und sind daher instabil.

Deshalb muss die Montage und Installation

von mindestens zwei Personen vorgenommen

werden.

��

• Achten Sie darauf, die Installation auf einem ebenen und

stabilen Fläche vorzunehmen.

• Führen Sie die Schrauben vertikal in die Schraublöcher ein

und ziehen Sie sie fest.

• Legen Sie ein Tuch, eine Decke oder anderes geeignetes

Material unter den Bildschirm, um Kratzern oder anderen

Schäden vorzubeugen.

• Ziehen Sie die Schrauben, nachdem Sie sie zwei- bis

dreimal leicht mit der Hand gedreht haben, mit einem

Schraubenzieher fest.

Montage des Montage des Pioneer-Bildschirms

und -Fernsehers am Ständer.

Legen sie den Pioneer-Bildschirm oder -Fernseher mit

der Vorderseite nach unten nieder. Richten Sie die

Ständerelemente auf die Einführöffnungen des Pioneer-

Bildschirms oder -Fernsehers aus und führen Sie die

Ständerelemente langsam horizontal in diese Öffnungen

ein. Achten Sie dabei darauf, dass die Ständerelemente

nicht mit anderen Teilen als den Einführöffnungen für

diese Elemente als den am Pioneer-Bildschirm oder

-Fernseher in Kontakt kommen. Ein Kontakt mit anderen

Bereichen kann zu Kratzern oder Deformationen an

der Rückseite des Bildschirme oder den Anschlüssen

führen.

��

Seien Sie vorsichtig, wenn Sie den Pioneer-Bildschirm oder

-Fernseher hinlegen. Sie beugen so Kratzern oder anderen

Schäden vor.

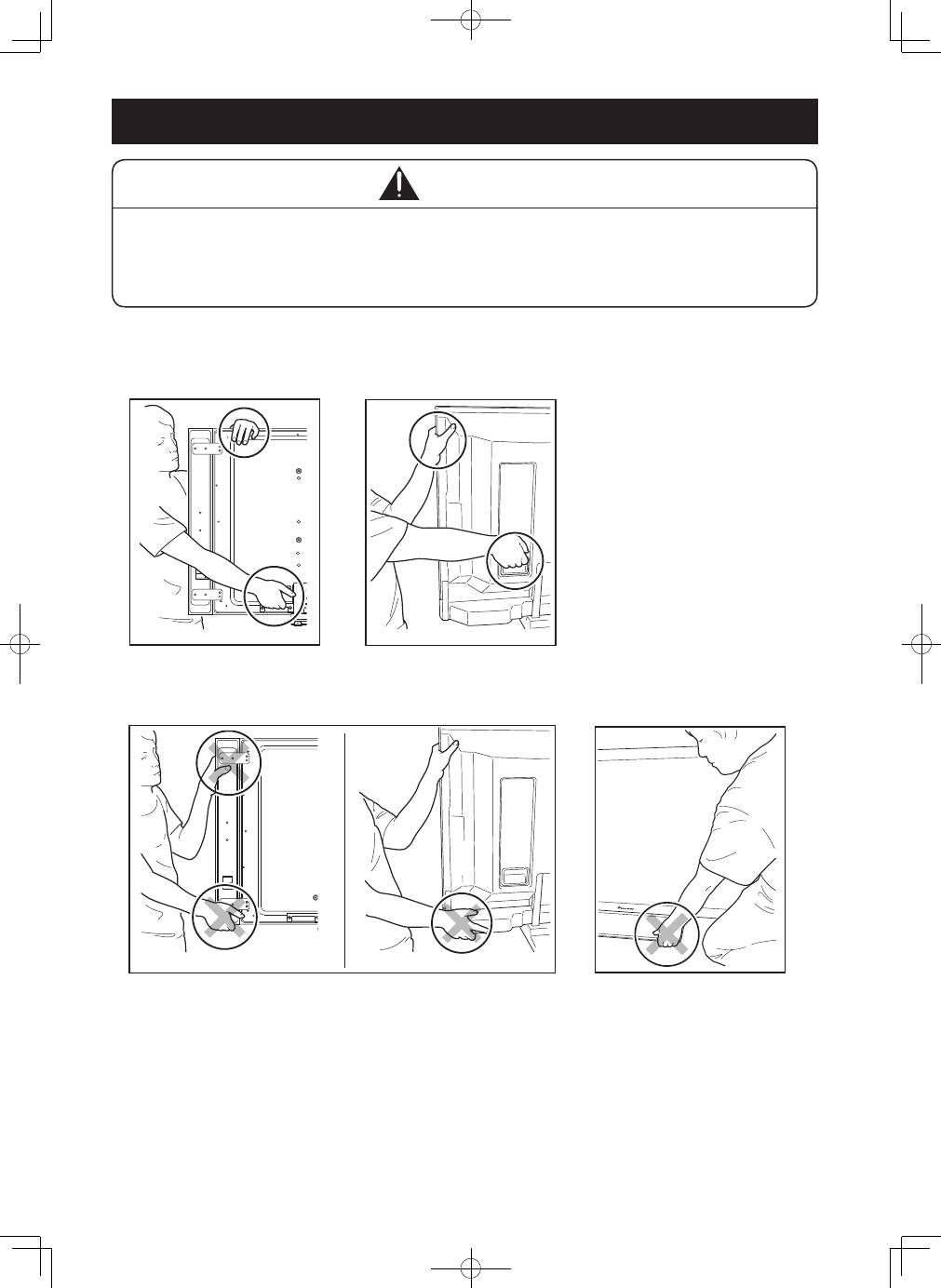

Montage des Pioneer-Bildschirms und -Fernsehers

��

Installation des Produkts an einem Gestell usw.

• Bitte beachten Sie, dass der Pioneer-Bildschirm oder -Fernseher bei der Montage an einem Gestell usw.

von mindestens zwei Personen gehalten wird.

• Bitte halten Sie den Pioneer-Bildschirm oder -Fernseher auf keinen Fall an den Lautsprechern oder am

Ständer, denn dies könnte zu Schäden am Produkt führen.

��

Deutsch

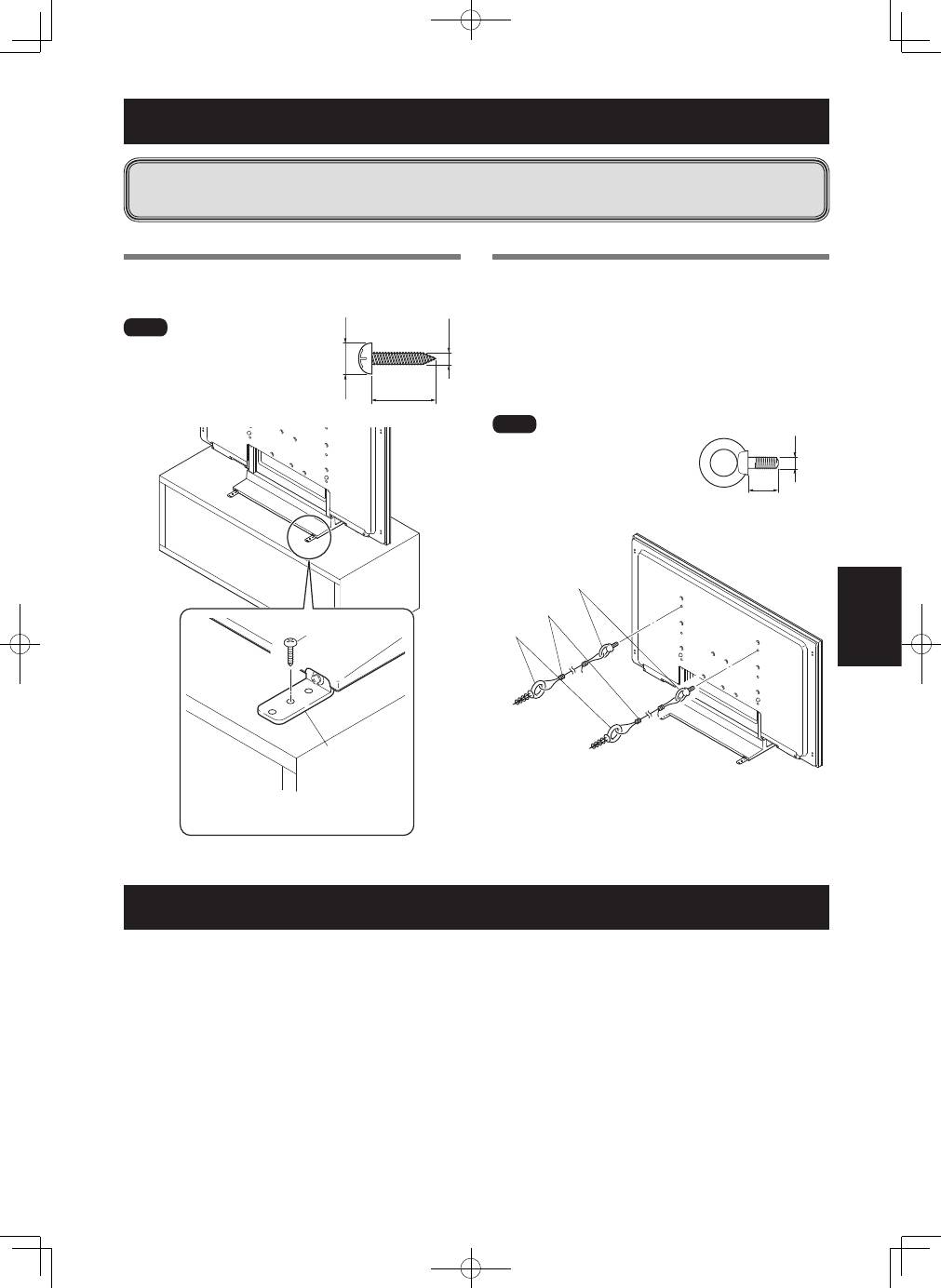

Verhinderung eines möglichen Umfallens der Einheit

Stabilisierung auf dem Tisch

Verwenden Sie zur Fixierung des Pioneer-Bildschirms und

-Fernsehers (handelsübliche) Schrauben, wie sie in der

Abbildung dargestellt sind.

��

Verwenden Sie zur Stabilisierung

der Einheit auf einem Tisch

nur Schrauben, die einen

Nenndurchmesser von 4 mm haben

und die mindestens 20 mm lang sind.

��

Verwendung einer Wand zur Stabilisierung

Anbringen von Bolzenschrauben

(Ösenschrauben) zur Verhinderung des

Umfallens des Pioneer-Bildschirms oder

-Fernsehers.

Verwendung von reißfesten Schnuren zur

ausreichenden und sicheren Stabilisierung

an einer Wand, einem Pfeiler oder einem

anderen stabilen Bauelement.

Führen Sie diese Arbeiten in der gleichen Weise auf der

linken und der rechten Seite aus.

��

Verwenden Sie handelsübliche

Ösenschrauben, Schnuren und

Halteschrauben.

Empfohlene Halteschrauben:

Nenndurchmesser M8

Länge 12 mm bis 15 mm

�

��

�

��

Technische Daten

Außenabmessungen:

KRP-TS02 ............. 552 mm (Breite) × 323 mm (Höhe) × 350 mm (Tiefe)

PDK-TS33 ............ 550 mm (Breite) × 402 mm (Höhe) × 349 mm (Tiefe)

PDK-TS33A .......... 552 mm (Breite) × 402 mm (Höhe) × 350 mm (Tiefe)

Gewicht:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Die obigen technischen Daten und das Äußere können, um das Produkt zu verbessern, ohne vorherige Ankündigung verän-

dert werden.

• Verwenden Sie bei der Installation des Tischständers besonderes Augenmerk darauf, zu verhindern,

dass die Einheit umfallen kann.

• Sichern Sie den Pioneer-Bildschirm oder -Fernseher sowohl am Gestell als auch an der Wand.

Veröffentlicht von Pioneer Corporation.

Installation der Seiten-Lautsprecher

KRP-TS02

Einheit: mm

Ohne Lautsprecher

KRP-TS02

Einheit: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

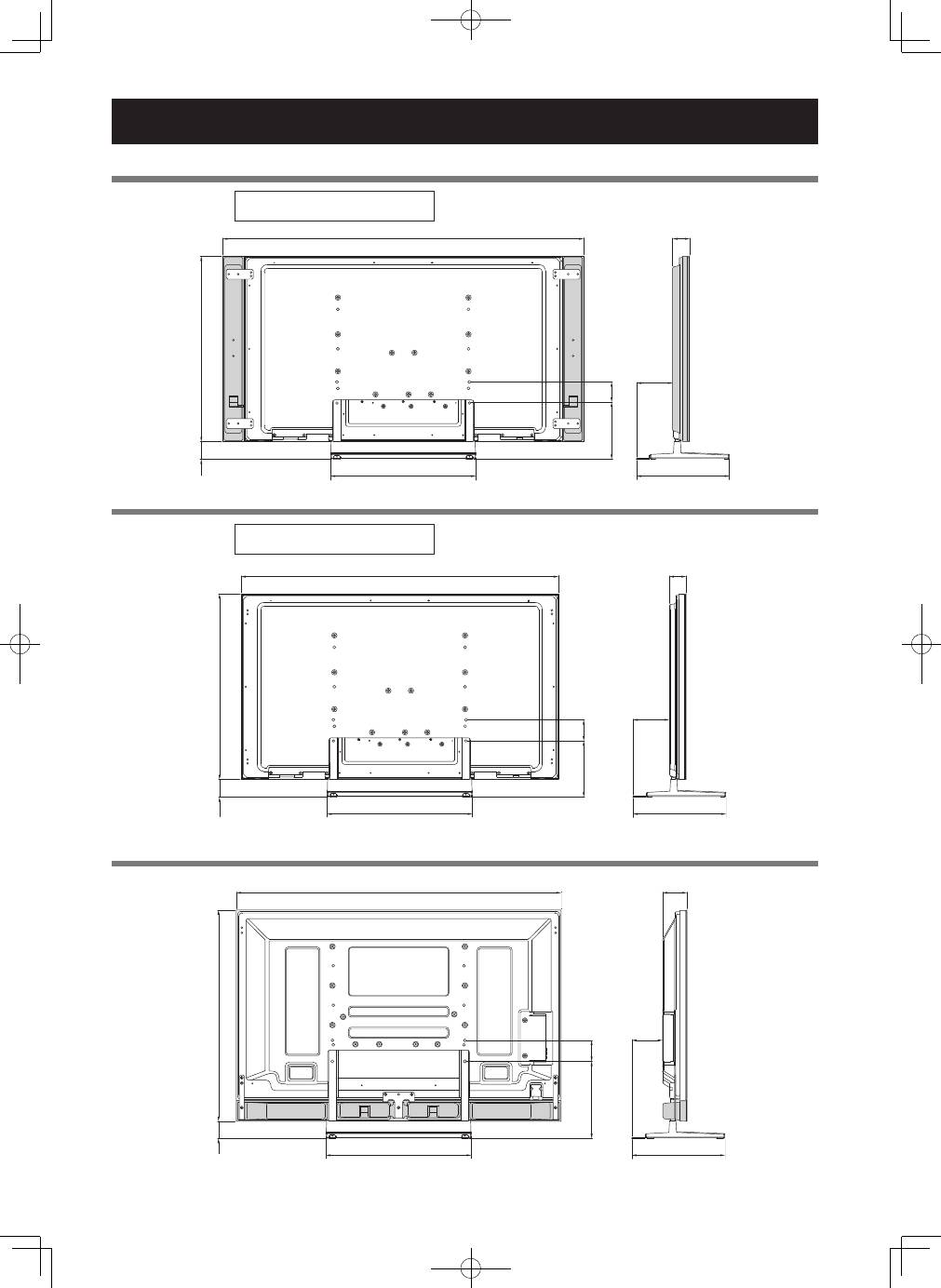

Darstellung der Abmessungen

Installation des unten befindlichen Lautsprechers

PDK-TS33

PDK-TS33A

Einheit: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Italiano

Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vostro modello in modo sicuro e

corretto, leggete accuratamente le istruzioni per l’uso.

Vi consigliamo di tenere le istruzioni per l’uso a portata di

mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l’installazione,

rivolgetevi al vostro fornitore.

• Pioneer non è responsabile per qualsiasi danno

causato da un’installazione non corretta, da un uso

improprio, da modifiche o da calamità naturali.

Indice

Attenzione .............................................................. 33

Controllo degli accessori standard ....................... 34

Montaggio del supporto ....................................... 35

Fissaggio del cuscinetto ........................................ 36

Fissaggio del display e televisore Pioneer ........... 37

Montaggio del prodotto su uno scaffale, ecc. .... 38

Prevenire la caduta dell’apparecchio ................... 39

Dati tecnici .............................................................. 39

Graﬁco delle misure ............................................... 40

Attenzione

Questo prodotto è un supporto di tavolo concepito

esclusivamente per display e televisori Pioneer (modelli

PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A /

KRP-500P / KRP-500M).

L’uso con altri modelli può causare instabilità e provocare

danni. Per ulteriori informazioni, contattate il negozio dove

avete acquistato il Vostro display.

Non installate o modiﬁcate il prodotto diversamente da come

speciﬁcato.

Non usate questo supporto con display o televisori Pioneer

diversi da quelli indicati e non modiﬁcatelo o usatelo per altri

scopi.

Posizione dell’installazione

• Scegliete una posizione abbastanza resistente da

sostenere i pesi del supporto e del display.

• Assicuratevi di posizionarlo in piano e in modo stabile.

• Non installatelo all’aperto, vicino a fonti di calore o a una

spiaggia.

• Non installate il supporto dove potrebbe essere esposto a

vibrazioni o urti.

Montaggio e installazione

• Montate il supporto secondo le istruzioni di

montaggio e fissate bene tutte le viti nelle posizioni

predisposte.

Dopo l’installazione del display, si possono verificare

incidenti imprevisti, come la rottura o la caduta dell’

apparecchio, se il supporto non è stato installato

secondo le istruzioni.

• Per garantire un’installazione sicura, il display deve

essere montato sempre da due o più persone.

• Prima dell’installazione, spegnete il display e le

periferiche, poi disinserite la spina dalla presa di

alimentazione.

Per evitare incidenti causati dalla caduta del prodotto,

prendete le necessarie precauzioni per impedire la sua

caduta (vedi pagina 39).

Tavolo compatibile con display, televisori e

supporti Pioneer

Display e televisori Pioneer

Supporto di tavolo

Modello da 50 pollici con

altoparlante inferiore

PDK-TS33A/PDK-TS33

Modello da 50 pollici con

altoparlante laterale

KRP-TS02

Controllo degli accessori standard

Prima del montaggio e dell’installazione controllate che tutti gli accessori standard siano stati forniti.

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Italiano

Montaggio del supporto

Procedura di montaggio

Girate il coperchio della base con la parte

inferiore rivolta verso l’alto.

Inserite le gambe del supporto nel

coperchio della base.

• Inserire l’asta del supporto (R) nel lato contrassegnato

con “R” e l’asta del supporto (L) nel lato

contrassegnato con “L”.

• Assicuratevi che i lati aperti delle aste del supporto

siano rivolti verso l’interno. Inserite le aste del

supporto, assicurandovi che combacino con la parte

in rilievo del coperchio della base.

Stringete le viti

➀

(4 mm x 10 mm: argento)

per fissare le aste del supporto.

��

�

��

�

��

• Quando montate il supporto appoggiate un lenzuolo sotto il

coperchio della base. Se non si appoggia il lenzuolo prima del

montaggio, la superficie anteriore del coperchio della base

potrebbe graffiarsi.

• Durante il montaggio delle aste del supporto (L) e (R),

assicuratevi che queste siano nella posizione corretta. Il

montaggio errato delle aste può danneggiare il supporto.

Dopo aver montato il supporto, fissate gli

accessori metallici anticaduta con le viti di

installazione

➄

(M4 × 35 mm: nero).

��

�

��

Assicuratevi di non montare gli accessori metallici anticaduta al

contrario.

��

Questa parte impedisce il riflesso dei cavi collegati al retro

del display e televisore Pioneer sul coperchio della base.

��

Fissatela dopo aver ancorato il coperchio della base su una

superficie piana e stabile.

��

Fissaggio del cuscinetto

Procedura di fissaggio

Strappate un lato del nastro biadesivo sul

cuscinetto e attaccate il cuscino nella posizione

mostrata nella figura qui sotto.

��

• Assicuratevi che il cuscinetto non venga a contatto con i fori

di inserimento delle aste.

• Assicuratelo saldamente di modo che non vi siano spazi. In

caso contrario, il cuscinetto potrebbe staccarsi.

Dopo aver fissato il televisore Pioneer al

supporto, strappate un lato del nastro

biadesivo e attaccate il tampone antiriflesso

nella posizione mostrata dalla figura qui sotto

(solo per i modelli PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Italiano

Assicurare il display e televisore Pioneer con le

viti di installazione.

Fissate le parti contrassegnate dalle frecce (fori

contrassegnati da “T”) usando un cacciavite Philips.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Superiore ..................Viti di montaggio

➁

(M8 × 40 mm: nero)

Inferiore .................... Viti di montaggio

➃

(M8 × 15 mm: nero)

[KRP-500P / KRP-500M]

KRP-TS02

Superiore ..................Viti di montaggio

➂

(M8 × 23 mm: nero)

Inferiore .................... Viti di montaggio

➃

(M8 × 15 mm: nero)

��

�

��

�

��

�

��

Il peso di un display e televisore Pioneer è di

circa 30 Kg, non è profondo ed è instabile.

Perciò, sono necessarie almeno due persone per

montarlo e installarlo.

��

• Assicuratevi di installarlo su una superficie piana e stabile.

• Inserite le viti nei fori in direzione verticale e stringetele

saldamente.

• Appoggiate un panno o un materiale simile sotto lo schermo

per evitare graffi o danni.

• Dopo aver avvitato leggermente la vite a mano per due o tre

giri, stringetela con un cacciavite.

Fissaggio del display e televisore Pioneer al

supporto.

Appoggiate il display e il televisore Pioneer. Allineate le

linguette del supporto con le scanalature del display e

del televisore Pioneer e inserite lentamente le linguette

in direzione orizzontale. Assicuratevi che le linguette

del supporto entrino in contatto esclusivamente con

le scanalature del display e del televisore Pioneer. Il

contatto con qualsiasi altra area potrebbe provocare

graffi o deformazione della parte posteriore o dei

terminali dello schermo.

��

Quando appoggiate il display e televisore Pioneer, fate

attenzione a non graffiarlo o danneggiarlo.

Fissaggio del display e televisore Pioneer

��

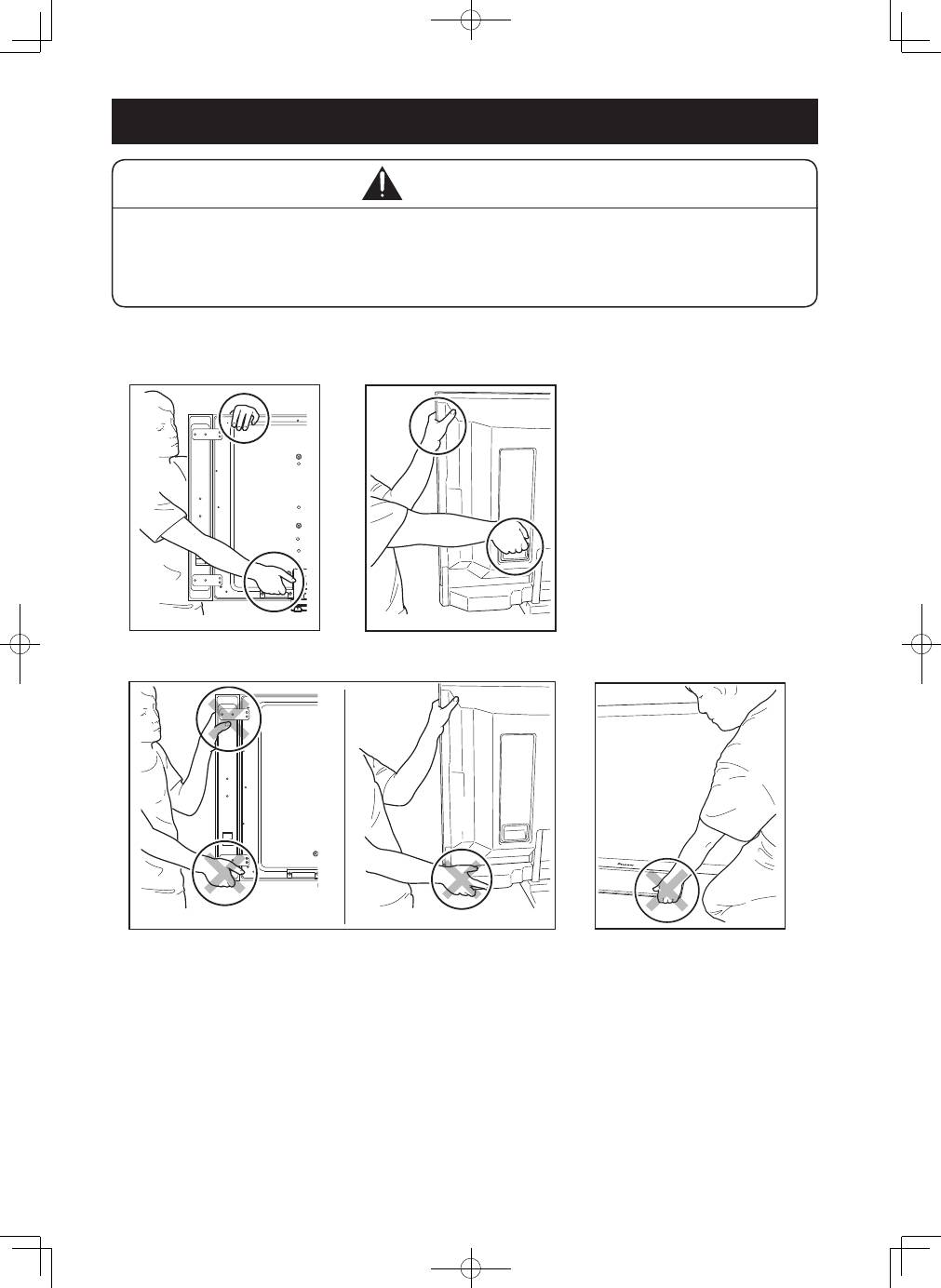

Montaggio del prodotto su uno scaffale, ecc.

• Quando lo installate su una mensola, ecc., assicuratevi che il display e televisore Pioneer sia sollevato

da due o più persone.

• Non sollevate il display e televisore Pioneer dagli altoparlanti o dal supporto. In caso contrario, potreste

danneggiare il prodotto.

��

Italiano

Prevenire la caduta dell’apparecchio

Fissare su tavolo

Usate le viti (in commercio) per fissare il display e televisore

Pioneer come mostrato nella figura.

��

Per fissare l’apparecchio su un tavolo,

usate viti con diametro nominale di 4

mm e lunghezza di almeno 20 mm.

��

Fissare l’apparecchio al muro

Fissaggio dei bulloni anticaduta (ganci) al

display e televisore Pioneer.

Usate corde robuste per fissarlo bene e con

cura a un muro, pilastro o altro elemento

resistente.

Svolgete questo lavoro nello stesso modo sul lato sinistro

e su quello destro.

��

Usate ganci, corde e accessori

disponibili in commercio.

Gancio consigliato:

Diametro nominale M8

Lunghezza da 12 mm a 15 mm

�

��

�

��

Dati tecnici

Misure esterne:

KRP-TS02 ............. 552 mm (L) × 323 mm (A) × 350 mm (P)

PDK-TS33 ............ 550 mm (L) × 402 mm (A) × 349 mm (P)

PDK-TS33A .......... 552 mm (L) × 402 mm (A) × 350 mm (P)

Peso:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Le suddette specifiche e l’aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.

• Dopo il montaggio del supporto, assicuratevi che l’apparecchio non rischi di cadere.

• Fissate il televisore al plasma allo scaffale e al muro.

Con gli altoparlanti laterali montati

KRP-TS02

Unità: mm

Senza altoparlanti

KRP-TS02

Unità: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Graﬁco delle misure

Con l’altoparlante inferiore montato

PDK-TS33

PDK-TS33A

Unità: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Pubblicato da Pioneer Corporation.

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Pioneer KURO PDK-TS33

Pioneer KURO PDK-TS33A

Trendoffice my-self

A&D Weighing HT-300

Pioneer PDK-TS33A – страница 2

Инструкция к Домашнему кинотеатру Pioneer PDK-TS33A

Installation du moniteur et téléviseur Pioneer

Installation du produit sur une étagère, etc.

���������

Prévenir toute chute de l’équipement

Caractéristiques techniques

Schéma de dimensions

Inhalt

Sicherheitshinweise

Überprüfung des Standardzubehörs auf Vollständigkeit

Montage des Tischständers

Anbringen des Reﬂexionsschutzes

Montage des Pioneer-Bildschirms und -Fernsehers

Installation des Produkts an einem Gestell usw.

��������

Verhinderung eines möglichen Umfallens der Einheit

Technische Daten

Darstellung der Abmessungen

Indice

Attenzione

Controllo degli accessori standard

Montaggio del supporto

Fissaggio del cuscinetto

Fissaggio del display e televisore Pioneer

Montaggio del prodotto su uno scaffale, ecc.

����������

Prevenire la caduta dell’apparecchio

Dati tecnici

Graﬁco delle misure

Оглавление

Топ 10 инструкций

Другие инструкции

��

��

��
