Nederlands

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie

omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze

naderhand nogmaals kunt raadplegen.

Installatie

• Raadpleeg uw dealer wanneer u problemen met de

installatie ondervindt.

• Pioneer is niet aansprakelijk voor schade ontstaan

tengevolge van onjuiste installatie, onjuist gebruik,

wijzigingen of natuurrampen.

Inhoud

Waarschuwingen ................................................... 41

Controleren van de standaardonderdelen .......... 42

Montage van de tafelbladstaander ..................... 43

Bevestiging van de vulling .................................... 44

Bevestiging van de Pioneer Display

en Televisie ............................................................. 45

Installatie van het apparaat op een rack enz. ..... 46

Zo zorgt u ervoor dat de apparatuur

niet omvalt ............................................................. 47

Technische gegevens ............................................. 47

Afmetingen ............................................................ 48

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor Pioneer

Displays en Televisies (PDP-LX5090 / PDP-LX5090H / PDP-

LX509A / PDP-C509A / KRP-500P / KRP-500M) is ontworpen.

Indien dit model met een ander model wordt gebruikt kan

dit tot instabiliteit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft

gekocht voor meer gegevens hierover.

Het product mag niet op een andere dan volgens de

aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor

bestemde Pioneer Display en Televisie worden gebruikt, ook

mogen er geen wijzigingen op worden aangebracht noch

mag het voor andere doeleinden worden gebruikt.

Plaats van installatie

• Kies een plaats die sterk genoeg is om het gewicht van de

staander en de displays te kunnen dragen.

• Zorg ervoor dat de plaats van installatie vlak en stabiel is.

• Plaats het apparaat niet buiten, bij een warmwaterbron of

nabij het strand.

• Plaats de standaard niet waar deze blootstaat aan trillen of

schokken.

Montage en installatie

• Monteer de tafelbladstaander overeenkomstig de

montage-instructies en bevestig alle schroeven stevig

op de aangegeven plaatsen.

Onvoorziene ongevallen, zoals het breken of

omvallen van de apparatuur, kunnen zich na

installatie van de display voordoen wanneer de

staander niet op de aangegeven wijze wordt

geïnstalleerd.

• De display dient altijd door twee of meerdere

mensen te worden geplaatst om er zeker van te zijn

dat het apparaat op veilige wijze wordt geïnstalleerd.

• Schakel de display en randapparatuur voorafgaande

aan de installatie uit, en verwijder vervolgens het

netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product

kunnen worden voorkomen wanneer de juiste maatregelen

worden genomen (zie blz. 47).

Pioneer Display, Televisie en Tafel voor de

Tafelbladstaander

Pioneer displays en televisies

tafelbladstaander

50-inch model luidspreker onder

PDK-TS33A/PDK-TS33

50-inch model luidsprekers aan

weerszijden

KRP-TS02

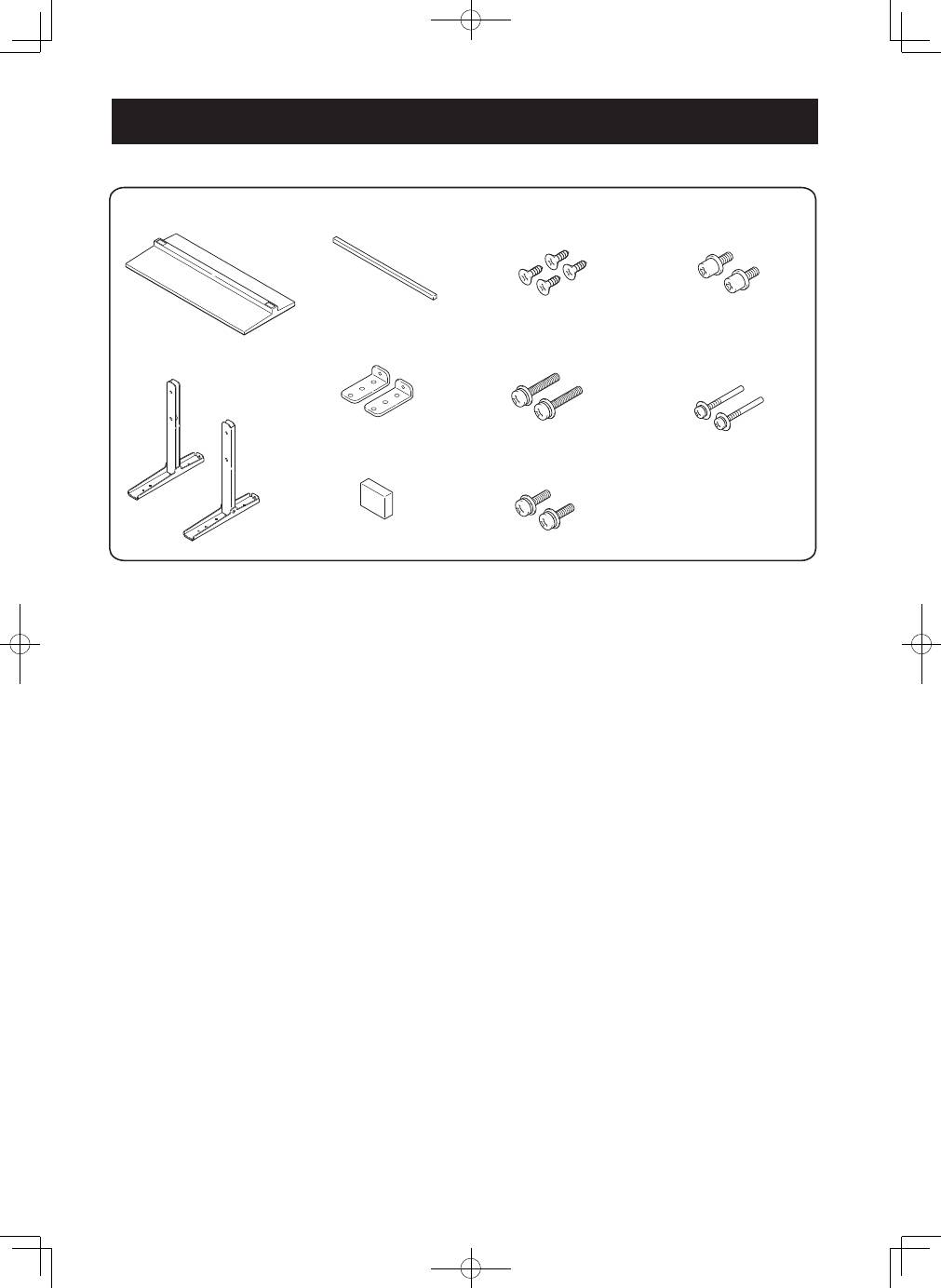

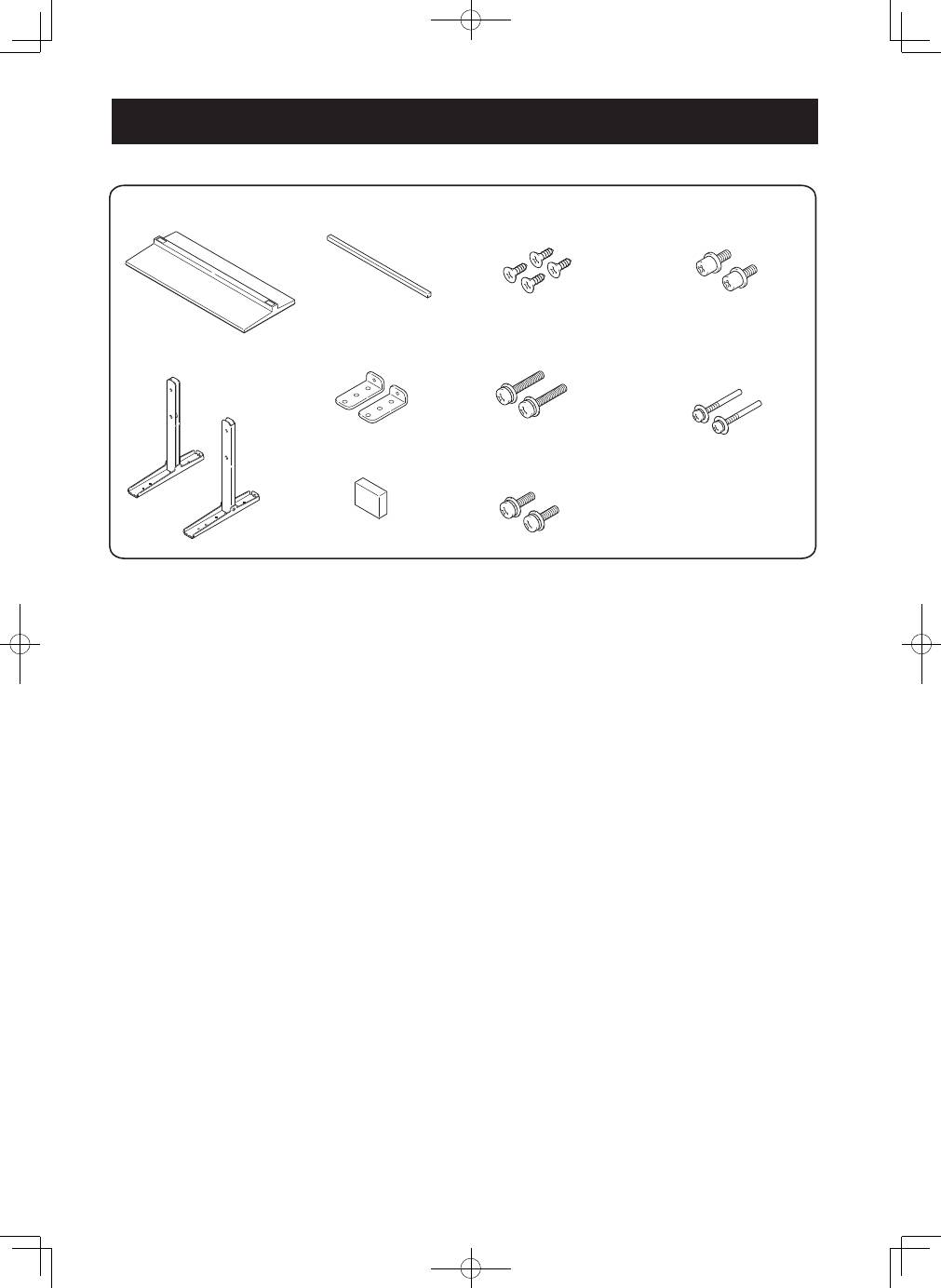

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installatie of alle standaardonderdelen aanwezig zijn.

��

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Nederlands

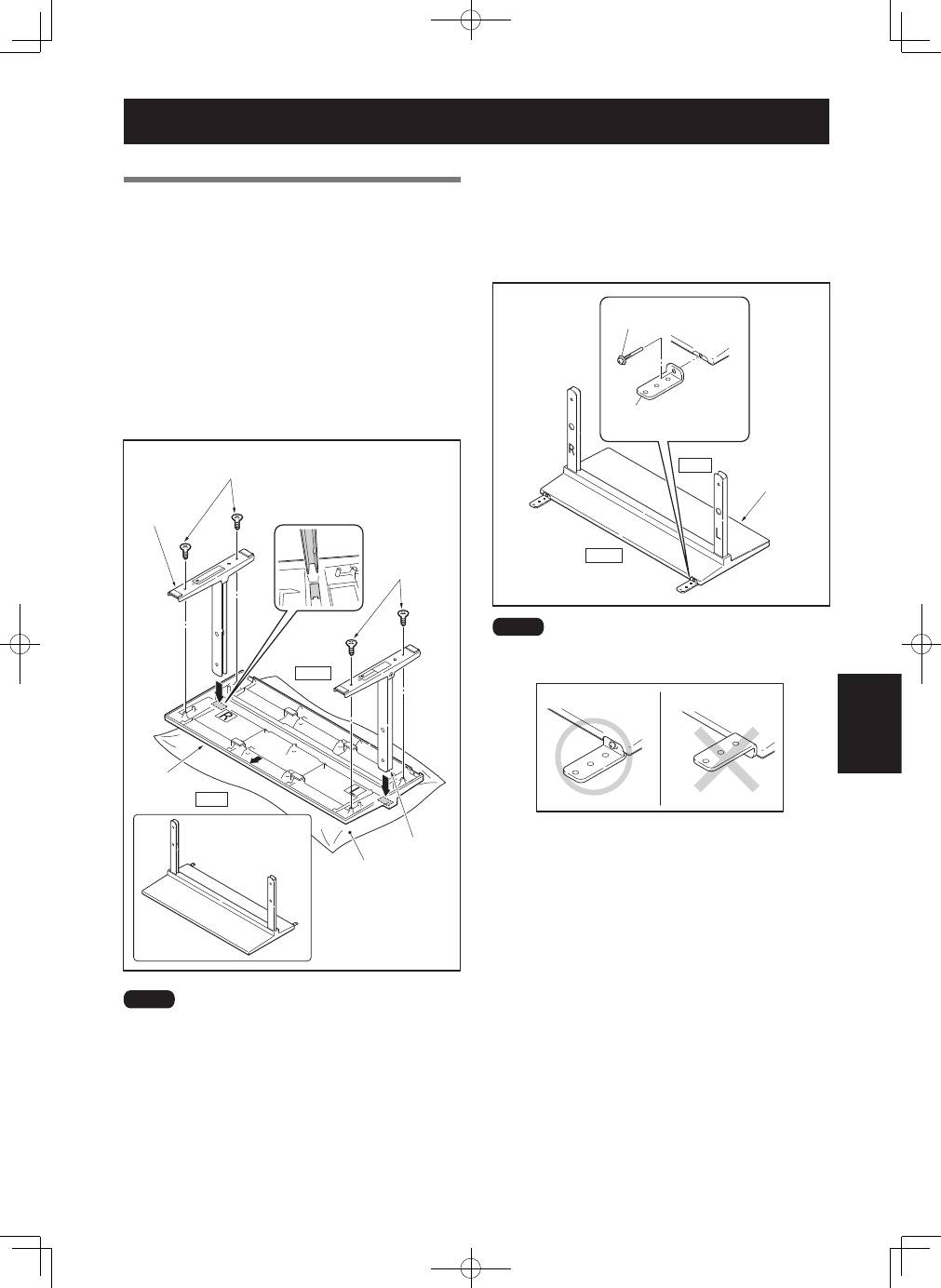

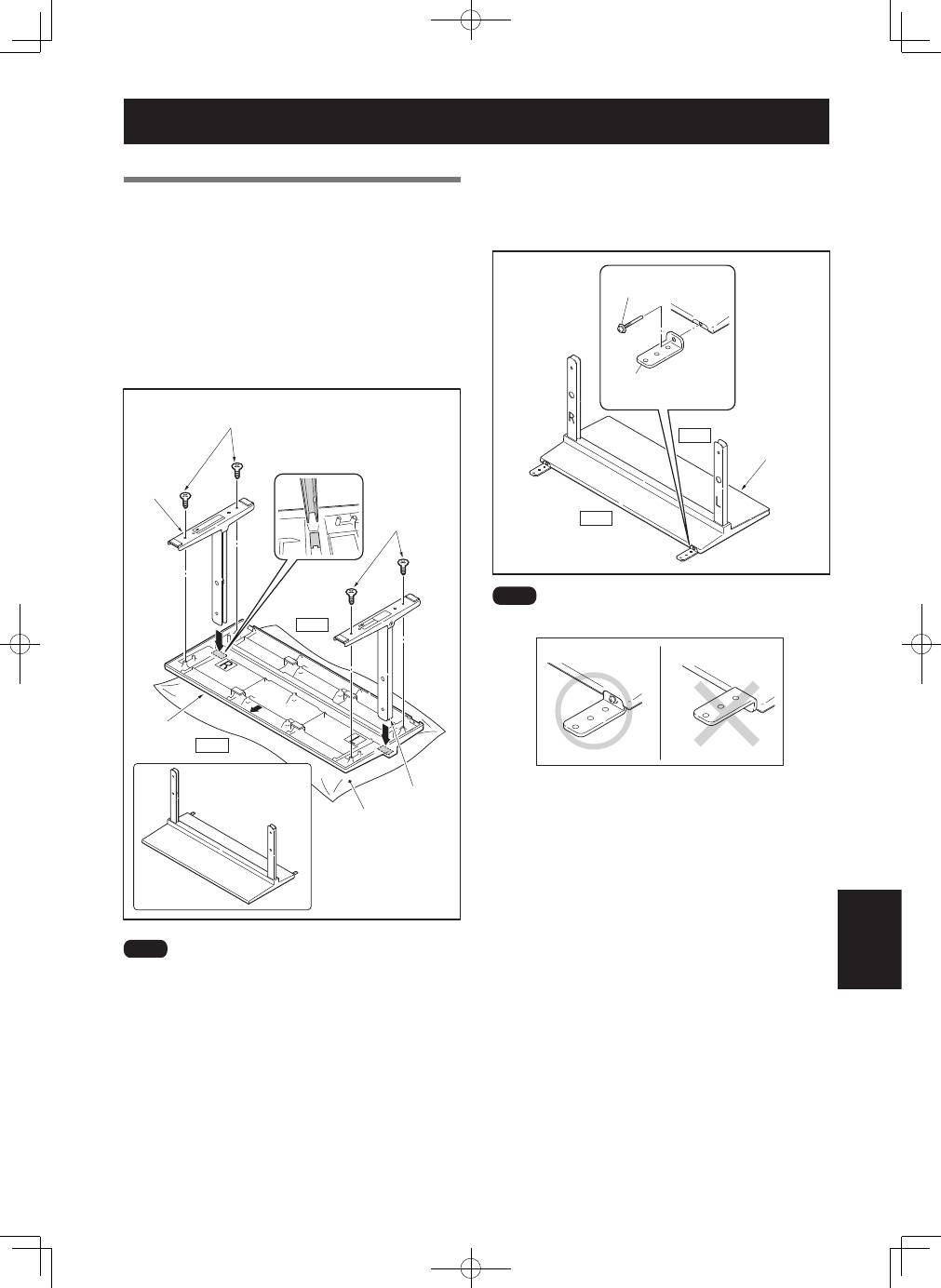

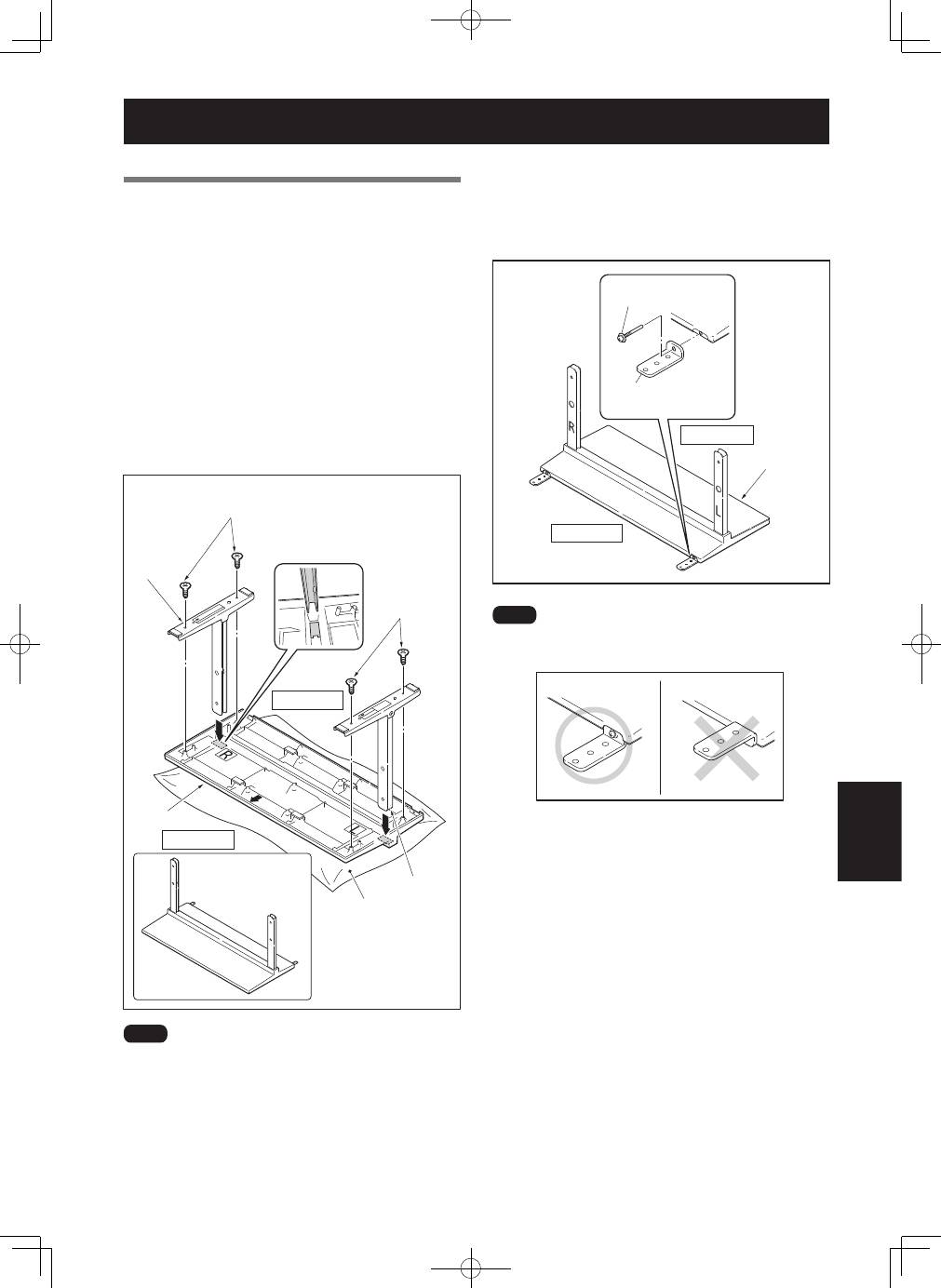

Montage van de tafelbladstaander

Wijze van montage

Keer het voetstuk om zodat de onderzijde naar

boven wijst.

Voeg de opzetstukken in het voetstuk.

• Voeg het opzetstuk (R) in op de plaats met “R”

aangeven en opzetstuk (L) op de plaats met “L”

aangegeven.

• Zorg ervoor dat de open zijden van de opzetstukken

naar binnen gericht zijn. Voeg de opzetstukken in

terwijl ze zijn opgelijnd met het verhoogde gedeelte

van het voetstuk.

Draai de schroeven

➀

(4 mm × 10 mm: zilver)

aan om de opzetstukken vast te zetten.

��

�

��

�

��

• Plaats een zachte doek onder het voetstuk wanneer de

staander wordt gemonteerd.

Indien er voorafgaande aan de montage geen doek onder

wordt neergelegd, kunnen er aan de bovenzijde van het

voetstuk krassen ontstaan.

• Let goed op wanneer de opzetstukken (L) en (R) worden

gemonteerd om ervoor te zorgen dat ze zich op de juiste

plaats bevinden. Wanneer ze foutief worden gemonteerd

kan dit de staander beschadigen.

Nadat de staander is geïnstalleerd, dienen de

metalen montagestukken ter voorkoming van

omvallen met de montageschroeven

➄

(M4 ×

35 mm: zwart) te worden bevestigd.

��

�

��

Zorg ervoor dat de metalen montagestukken ter voorkoming

van omvallen niet verkeerd om worden bevestigd.

��

Dit element zorgt ervoor dat de kabels die aan de achterzijde

van de Pioneer Display en Televisie op het voetstuk zijn

bevestigd geen licht weerkaatsen.

��

Bevestig dit element nadat het voetstuk op een vlakke en

stabiele ondergrond is vastgezet.

��

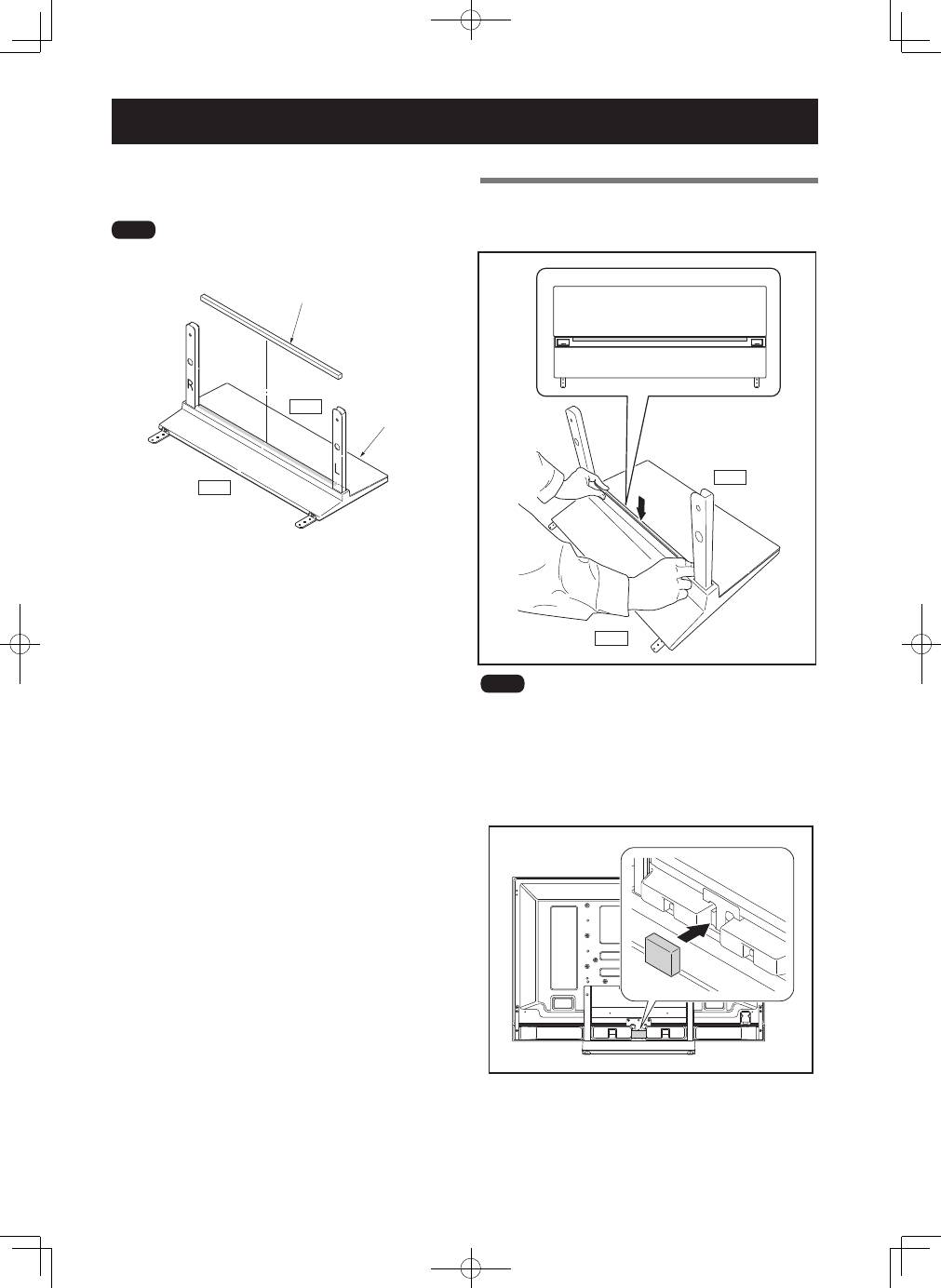

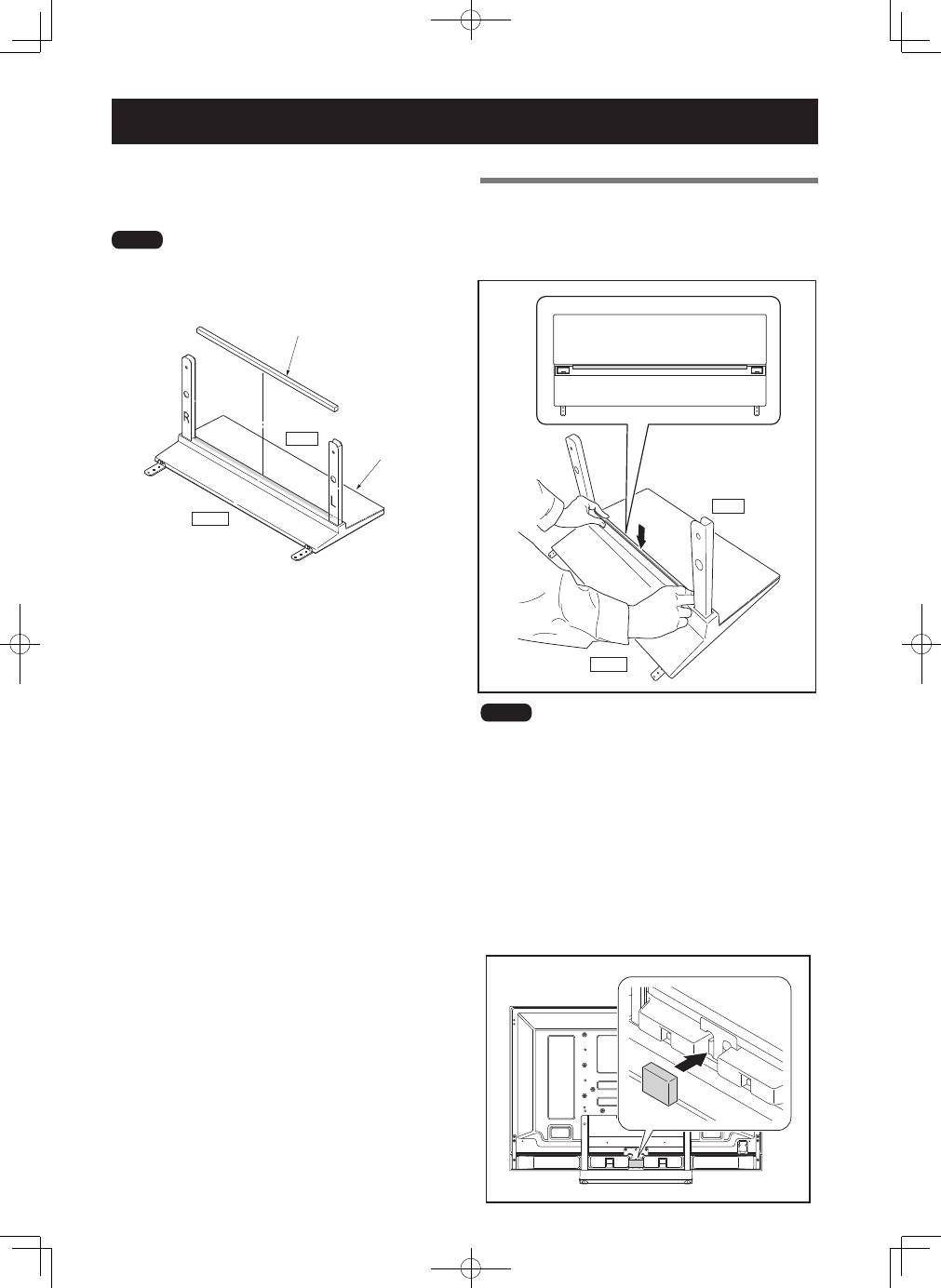

Bevestiging van de vulling

Wijze van bevestiging

Verwijder een zijde van de dubbelzijdige

hechtband op de vulling en bevestig de vulling

op de juiste plaats zoals in de onderste figuur

is aangegeven.

��

• Zorg ervoor dat de vulling niet de invoeggaten van de buizen

afdekt.

• Bevestig de vulling stevig op zijn plaats zodat er geen gaten

ontstaan. Indien dit wel het geval is, is het mogelijk dat de

vulling loslaat.

Nadat de Pioneer Televisie aan de staander is

bevestigd, kan een zijde van het dubbelzijdige

hechtband worden verwijderd en het

lichtafschermblokje op de juiste plaats zoals

in de onderste figuur aangegeven worden

bevestigd (alleen voor PDP-LX5090 / PDP-

LX5090H / PDP-C509A).

Nederlands

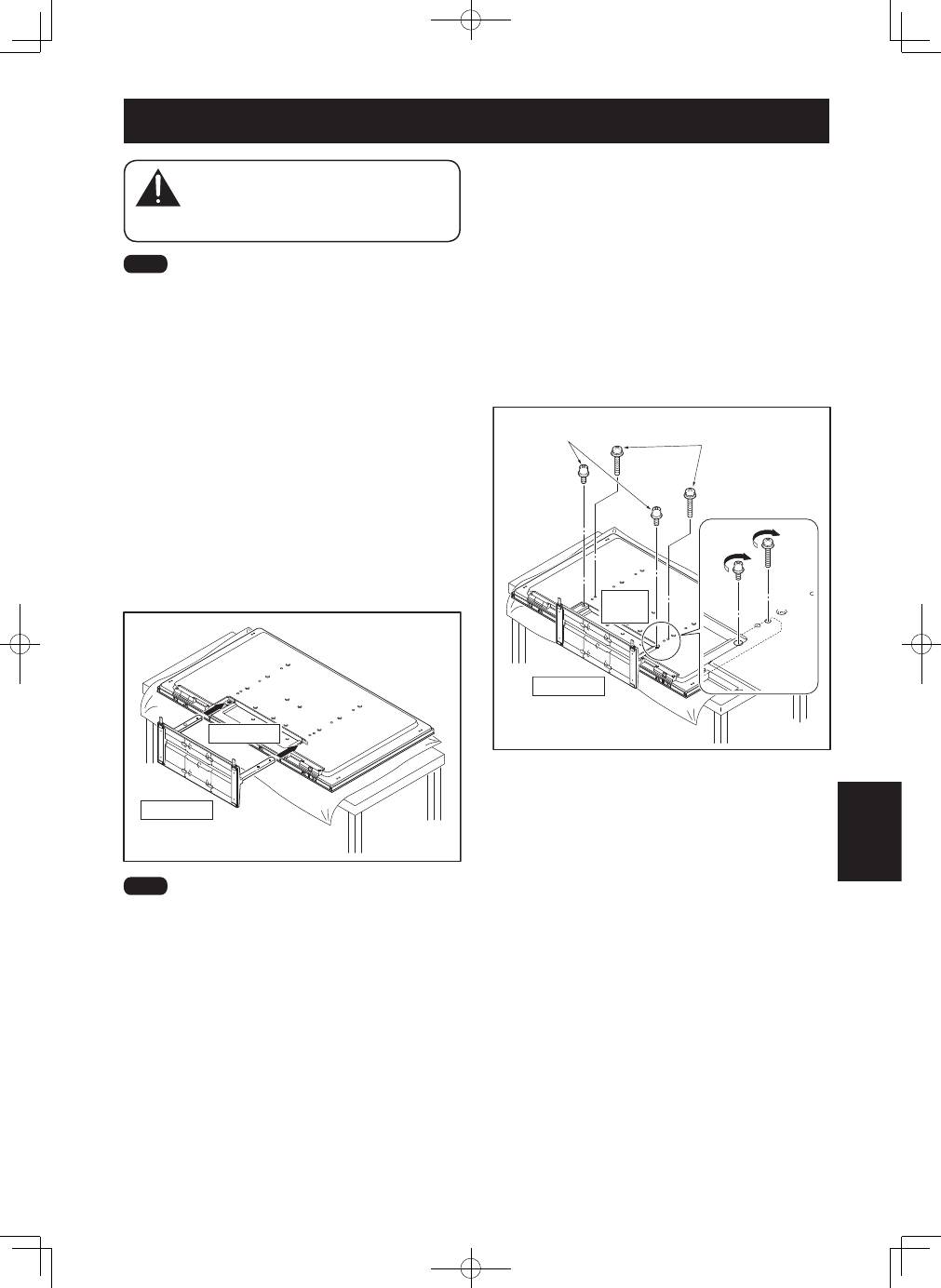

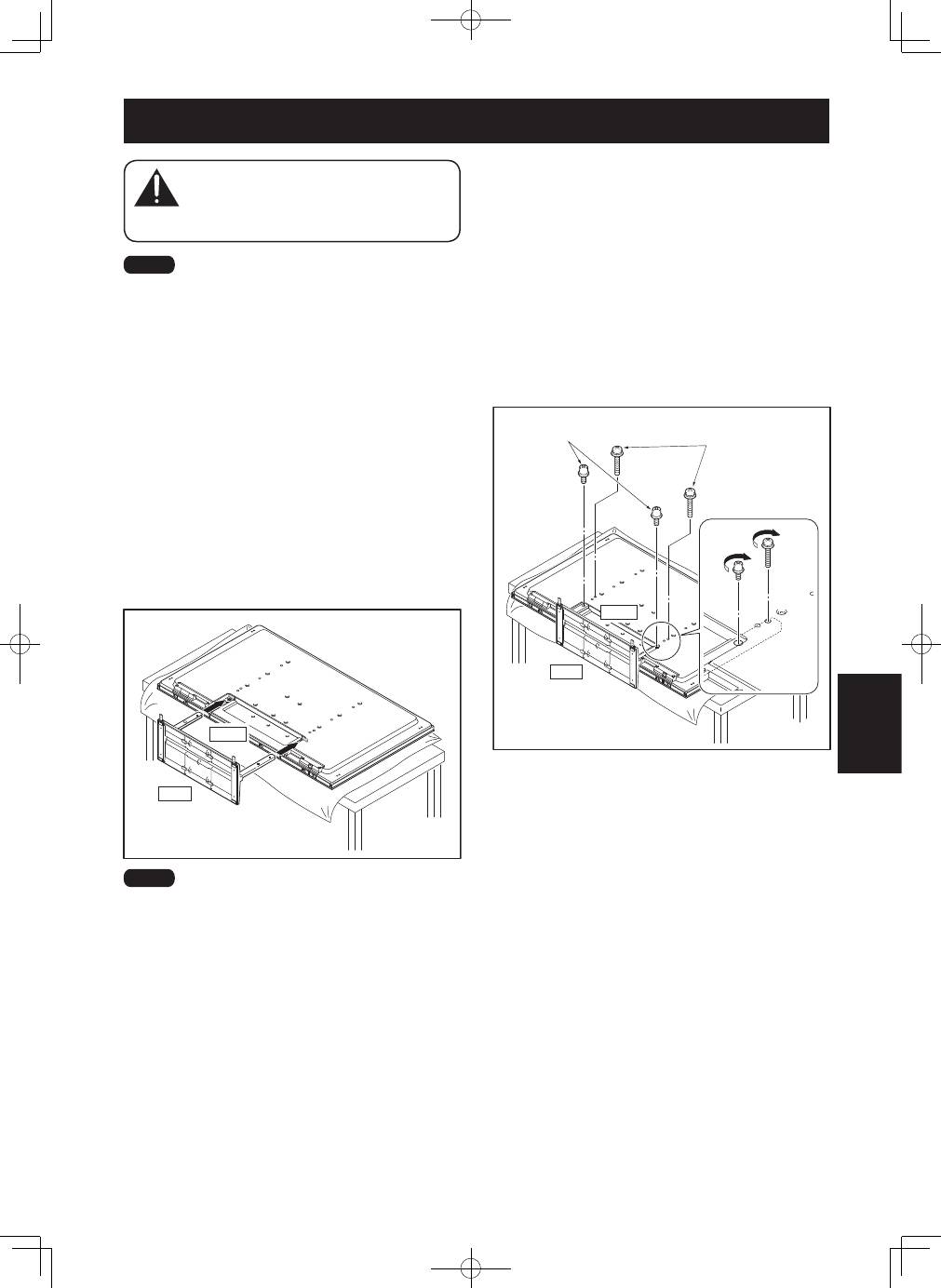

Vastzetten van de Pioneer Display en Televisie

met montageschroeven.

Zet de met pijlen aangegeven onderdelen (met

“T” aangegeven gaten) met gebruik van een

kruiskopschroevendraaier vast.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Bovenste ............. Montageschroeven

➁

(M8 × 40 mm: zwart)

Onderste ............. Montageschroeven

➃

(M8 × 15 mm: zwart)

[KRP-500P / KRP-500M]

KRP-TS02

Bovenste ............. Montageschroeven

➂

(M8 × 23 mm: zwart)

Onderste ............. Montageschroeven

➃

(M8 × 15 mm: zwart)

��

�

��

�

��

�

��

Het gewicht van een Pioneer Display en Televisie

bedraagt ongeveer 30 kg; vanwege de vlakke

vorm is hij instabiel. Zorg er daarom voor dat

tenminste twee personen de apparatuur plaatsen

en installeren.

��

• Zorg ervoor dat de Pioneer Display en Televisie op een vlakke

en stabiele plaats wordt geïnstalleerd.

• Voeg de schroeven verticaal in de gaten en draai ze stevig

aan.

• Plaats een doek of ander materiaal onder de display om

krassen en beschadiging te voorkomen.

• Nadat de schroef handmatig twee- of driemaal enigszins

is ingedraaid kan deze met een schroevendraaier worden

vastgedraaid.

Bevestiging van de Pioneer Display en Televisie

aan de tafelbladstaander.

Leg de Pioneer Display en Televisie vlak neer. Lijn de

steunen van de staander op met de gleuven van de

staander in de Pioneer Display en Televisie, en voeg de

steunen geleidelijk horizontaal in. Zorg ervoor dat de

steunen van de staander uitsluitend in aanraking komen

met de gleuven van de staander in de Pioneer Display en

Televisie, omdat de achterzijde of de eindklemmen van

de Display anders bekrast of beschadigd kunnen raken.

��

Zorg ervoor dat de Pioneer Display en Televisie niet worden

bekrast of beschadigd wanneer hij wordt neergelegd.

Bevestiging van de Pioneer Display en Televisie

��

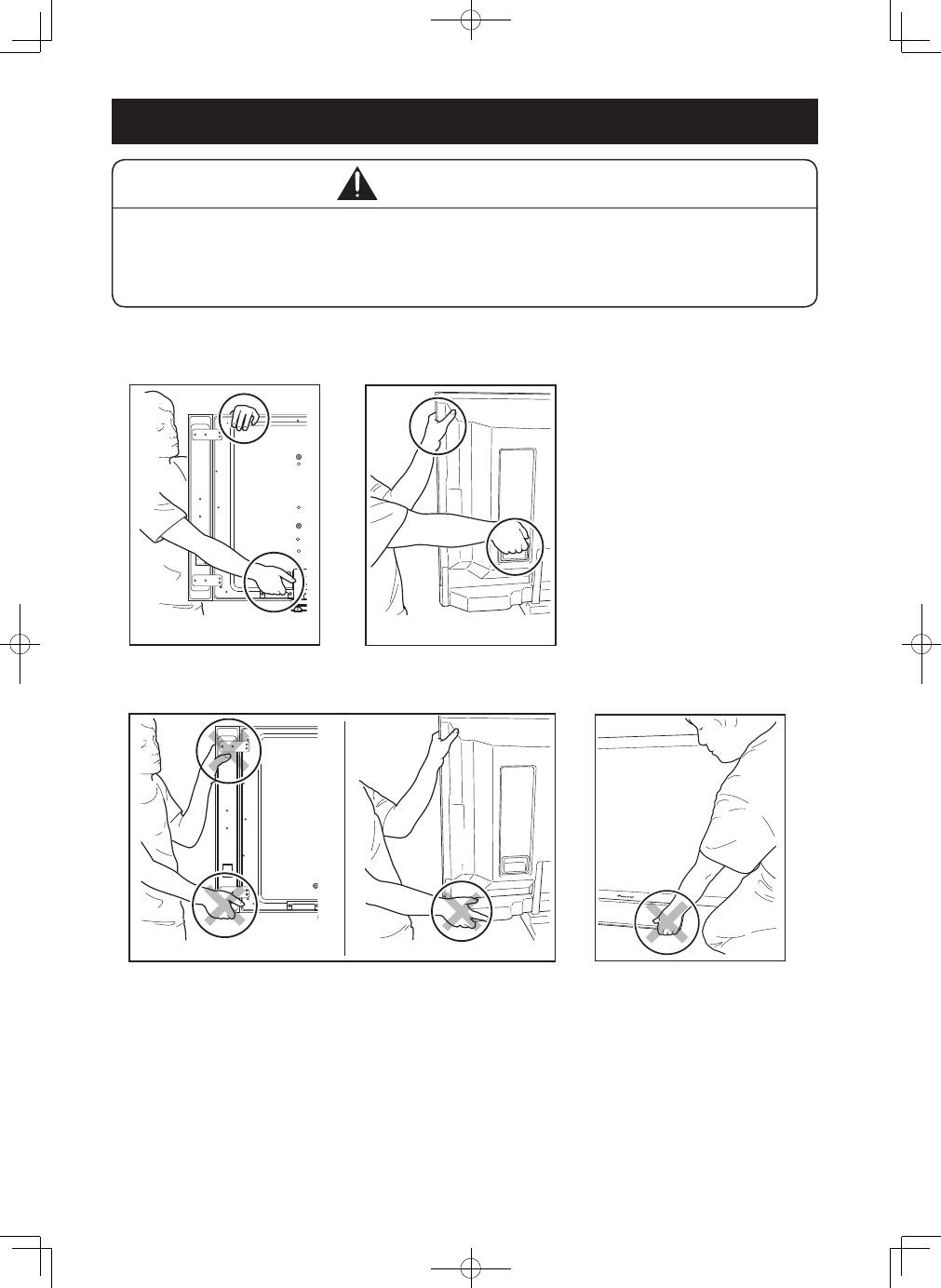

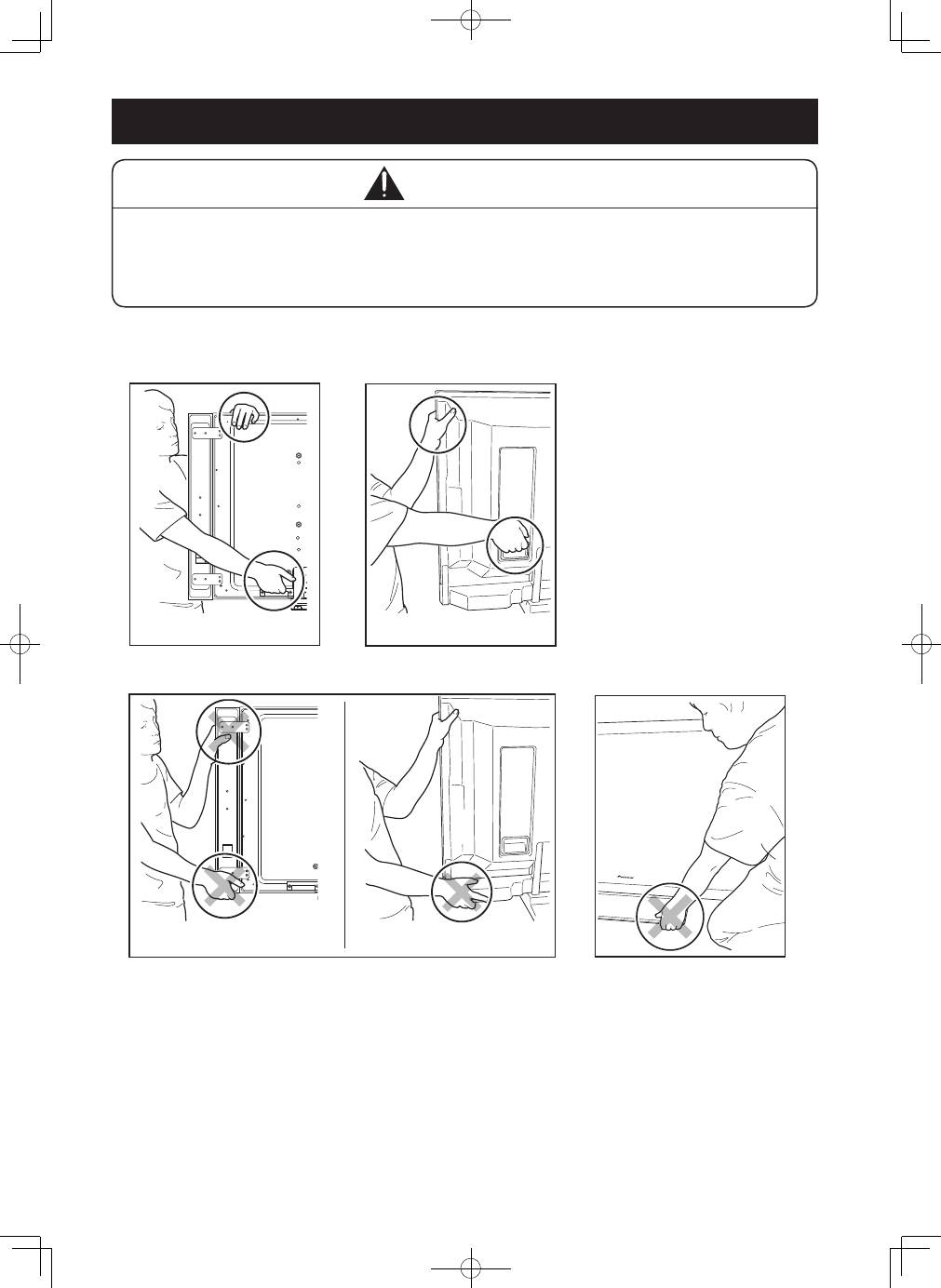

Installatie van het apparaat op een rack enz.

• Zorg ervoor dat de Pioneer Display en Televisie door twee of meer mensen wordt vastgehouden

wanneer deze op een rek etc. wordt geïnstalleerd.

• Houd de Pioneer Display en Televisie niet bij de luidsprekers of de staander vast, omdat het product

anders beschadigd kan raken.

��

Nederlands

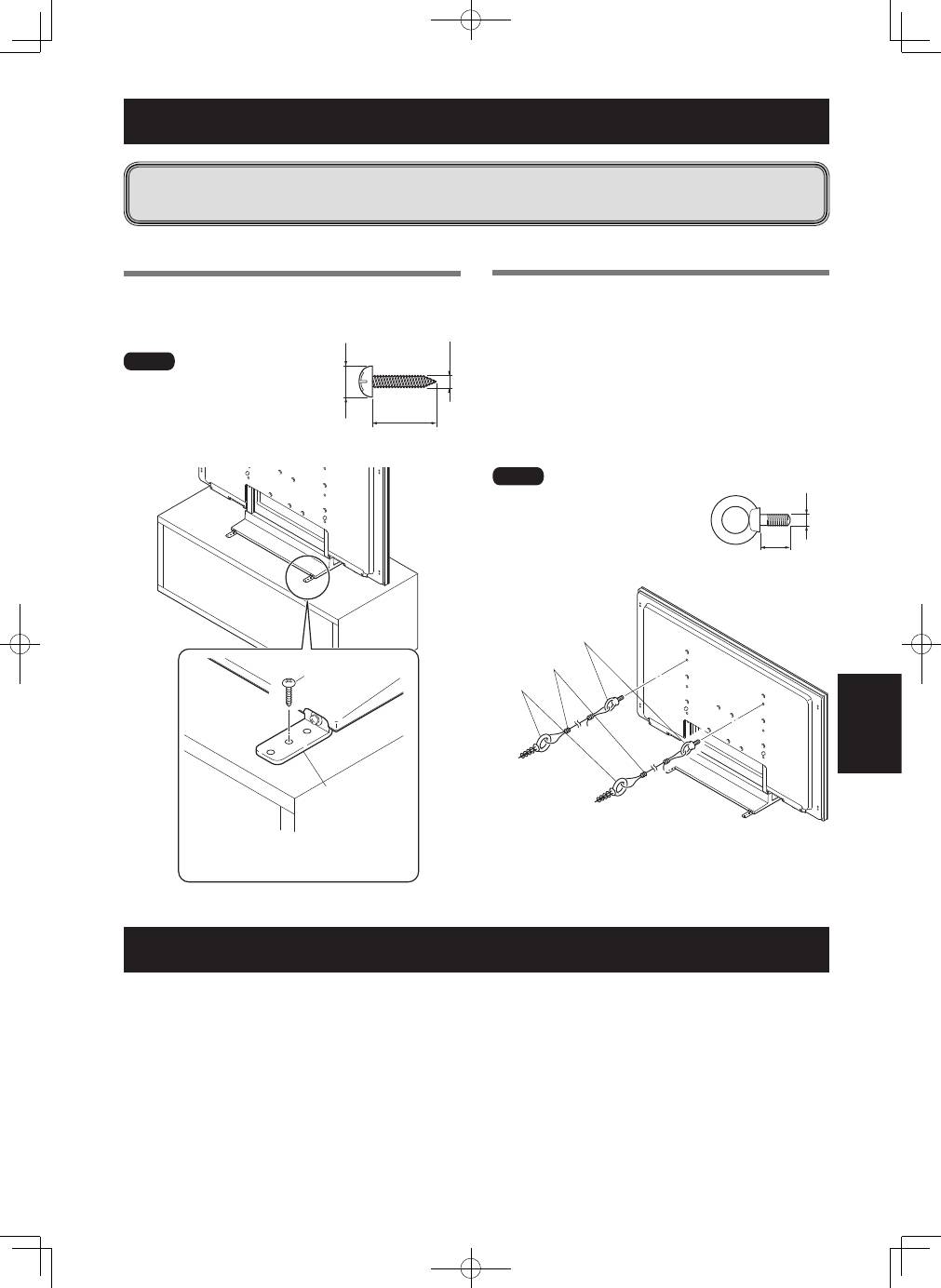

Zo zorgt u ervoor dat de apparatuur niet omvalt

Stabiliteit op de tafel

Gebruik (in de winkel verkrijgbare) schroeven om de Pioneer

Display en Televisie zoals in de figuur aangegeven vast te

zetten.

��

Voor het stabiel plaatsen van de

apparatuur op een tafel, moeten

schroeven met een nominale

diameter van 4 mm en een lengte van

minimaal 20 mm worden gebruikt.

��

Gebruik van een muur voor stabiliteit

Bevestiging van de bouten (haken) aan de

Pioneer Display en Televisie om omvallen te

voorkomen.

Gebruik stevige snoeren om de display op de

juiste wijze stabiliteit te geven, en deze stevig

aan een muur, zuil of ander stevig element te

bevestigen.

Dit dient op dezelfde wijze aan de linker- en rechterzijde

van de display te worden gedaan.

��

Gebruik haken, snoeren en appendages

die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Nominale diameter M8

Lengte 12 mm tot 15 mm

�

��

�

��

Technische gegevens

Afmetingen buitenzijde:

KRP-TS02 ............. 552 mm (B) × 323 mm (H) × 350 mm (D)

PDK-TS33 ............ 550 mm (B) × 402 mm (H) × 349 mm (D)

PDK-TS33A .......... 552 mm (B) × 402 mm (H) × 350 mm (D)

Gewicht:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Het is mogelijk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het

product worden gewijzigd.

• Zorg ervoor nadat de staander is geïnstalleerd, dat de apparatuur niet omvalt.

• Zet de Pioneer Display en Televisie zowel aan het rek als aan het wandoppervlak vast.

Uitgegeven door Pioneer Corporation.

Bij installatie van de luidsprekers aan weerszijden

KRP-TS02

Eenheid: mm

Zonder luidsprekers

KRP-TS02

Eenheid: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

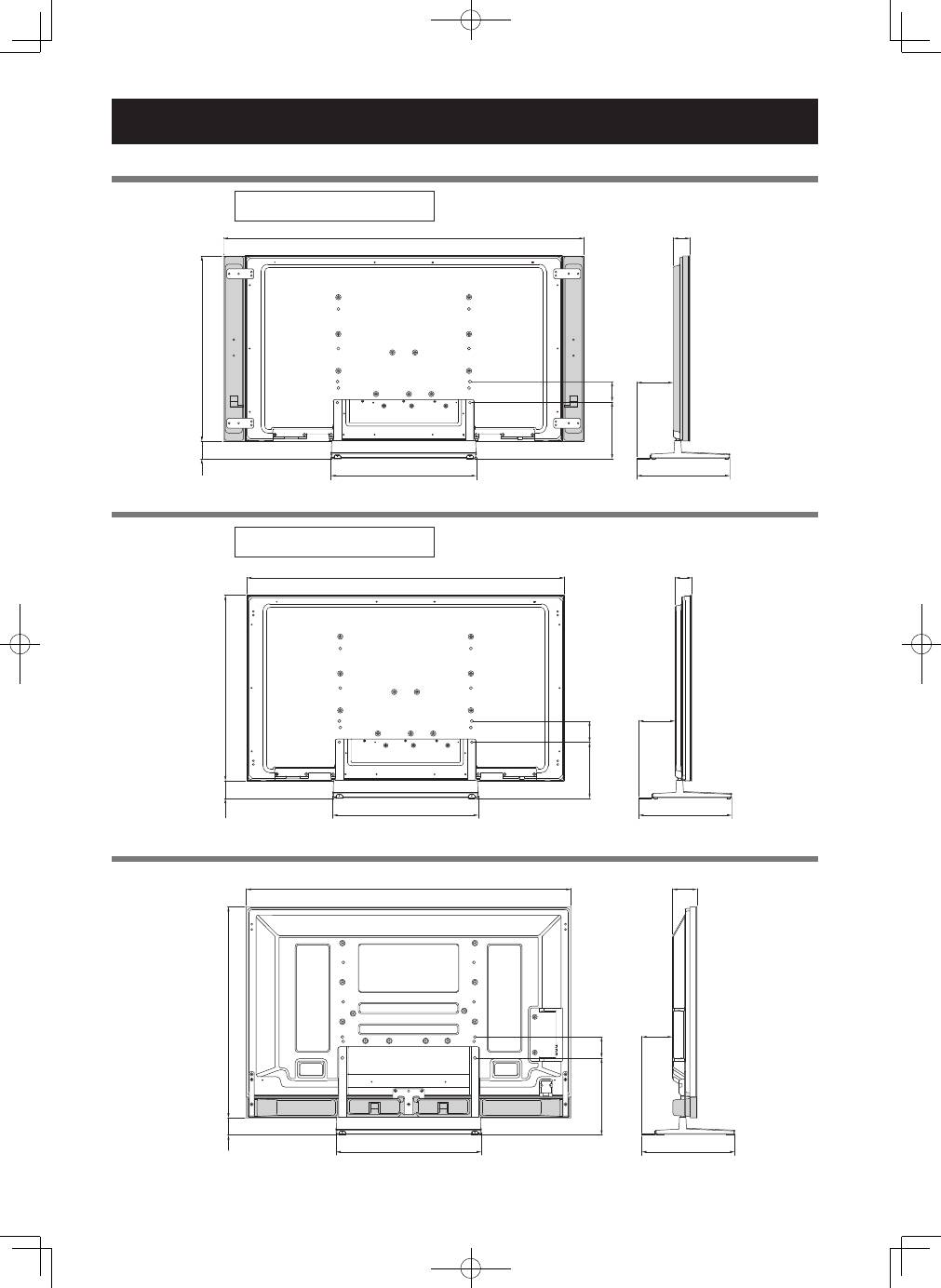

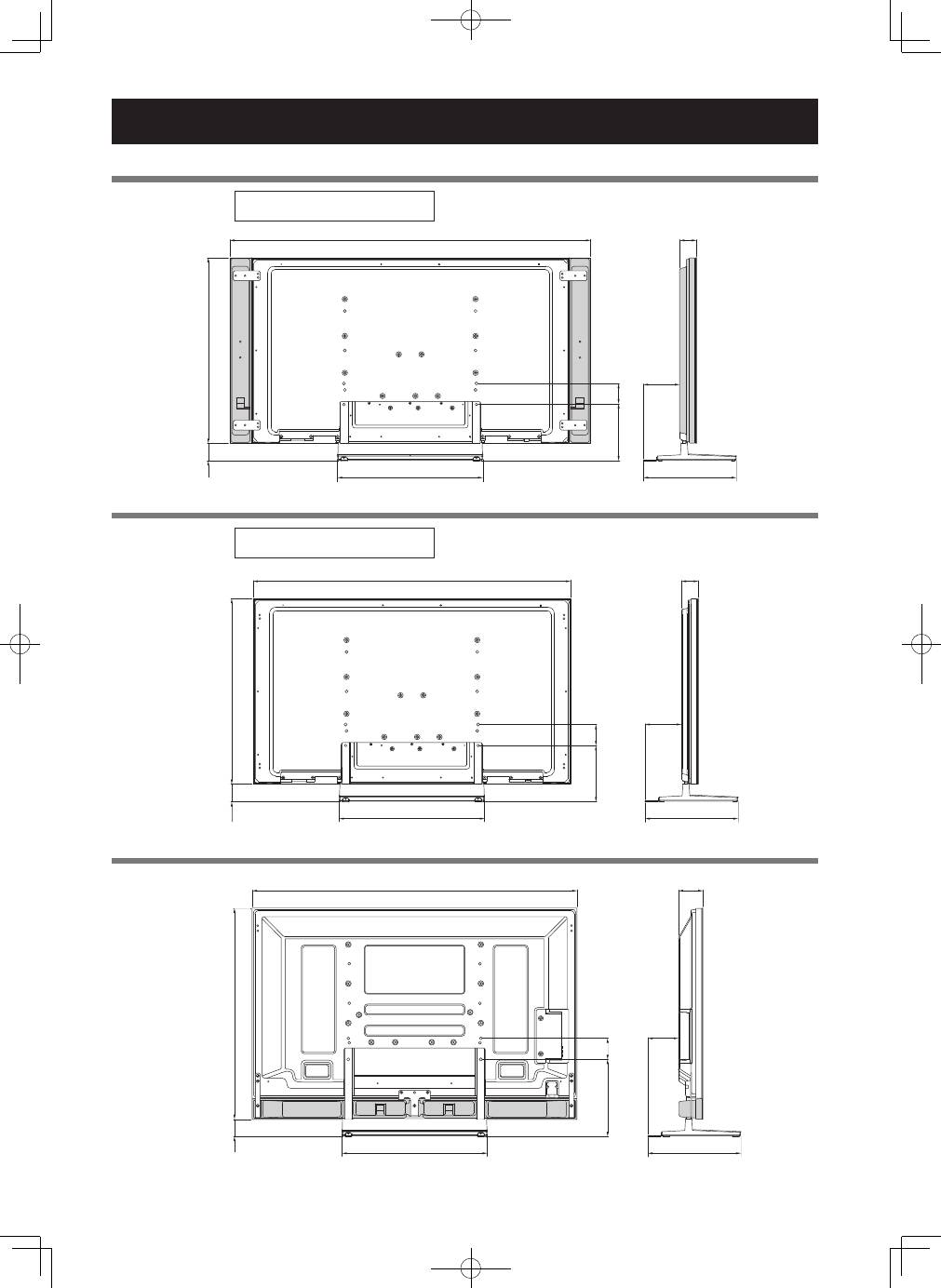

Afmetingen

Bij installatie van de luidspreker onder

PDK-TS33

PDK-TS33A

Eenheid: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Español

Gracias por comprar un producto Pioneer.

Tenga la amabilidad de leer el Manual de Instrucciones

para saber cómo utilizar este modelo de una forma segura

y adecuada. Asimismo, le recomendamos que conserve el

Manual de Instrucciones para futuras referencias.

Instalación

• Si experimentara alguna dificultad con la instalación,

consulte a su distribuidor.

• Pioneer no se responsabiliza de ningún daño que

pudiera derivarse de una instalación incorrecta, un

uso inadecuado, la realización de modificaciones o

catástrofes naturales.

Índice

Advertencias .......................................................... 49

Veriﬁcación de las piezas suministradas .............. 50

Cómo montar el soporte ....................................... 51

Cómo colocar la almohadilla ................................. 52

Cómo instalar el monitor y televisor Pioneer ..... 53

Cómo instalar el producto sobre un bastidor

u otra estructura similar ........................................ 54

Cómo evitar que el equipo se caiga ..................... 55

Especiﬁcaciones ..................................................... 55

Diagrama de dimensiones .................................... 56

Advertencias

Este producto es un soporte de mesa diseñado

exclusivamente para ser utilizado con monitores y televisores

Pioneer (PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-

C509A / KRP-500P / KRP-500M).

Su empleo con otros modelos podría provocar su

inestabilidad, con el consiguiente riesgo de lesiones.

Para más información, póngase en contacto con el

establecimiento donde adquirió su pantalla.

No instale ni modiﬁque este producto, salvo según lo

especiﬁcado.

No utilice este soporte para un monitor y televisor Pioneer

distinto de los especiﬁcados, y no lo modiﬁque ni lo utilice

para otros ﬁnes.

Dónde instalar el soporte

• Elija un lugar cuya resistencia permita aguantar el peso

del soporte y de la pantalla.

• Asegúrese de que el lugar de instalación sea una

superficie llana y estable.

• No instale el soporte en el exterior, junto a una fuente

termal o cerca de una playa.

• No instale el soporte donde el mismo pueda estar sujeto a

vibraciones o golpes.

Montaje e instalación

• Instale el soporte de acuerdo con las instrucciones de

montaje y fije correctamente todos los tornillos en

los lugares indicados.

En ocasiones, se han producido accidentes

imprevistos –como la rotura o la caída del equipo

– tras haber realizado el montaje, debido a que el

soporte no se instaló conforme a las instrucciones

facilitadas.

• Para tener la certeza de que el producto se instala de

forma segura, es imprescindible que en su montaje

intervengan dos o más personas.

• Antes de proceder a la instalación, apague el monitor

y televisor Pioneer y los dispositivos periféricos.

Seguidamente, desenchufe el cable de alimentación

de la toma de corriente.

Tome las debidas precauciones para impedir la caída del

producto y evitar accidentes imprevistos (consulte las página

55).

Mesa compatible con monitores, televisores y

soportes Pioneer

Monitores y televisores Pioneer

Soporte de mesa

Modelo de 50 pulgadas, con

el altavoz situado en la parte

inferior

PDK-TS33A/PDK-TS33

Modelo de 50 pulgadas, con

los altavoces situados en los

laterales

KRP-TS02

Veriﬁcación de las piezas suministradas

Antes de proceder al montaje e instalación, asegúrese de que dispone de todas las piezas suministradas.

��

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

� ��

��

�

� ��

��

�

��

� ��

��

�

� ��

��

Español

Cómo montar el soporte

Procedimiento de montaje

Déle la vuelta a la base de apoyo, de manera

que la parte inferior mire hacia arriba.

Introduzca las columnas de soporte en la base

de apoyo.

• Introduzca la columna de soporte (R) en el lado

señalado con la letra “R” y la columna de soporte (L)

en el lado señalado con la letra “L”.

• Asegúrese de que los lados abiertos de las columnas

de soporte miran hacia dentro. Introduzca las

columnas de soporte de modo que las mismas

coincidan con la parte levantada de la base de apoyo.

Apriete los tornillos

➀

(4 mm × 10 mm:

plateados) para estabilizar las columnas de

soporte.

��

�

��

�

��

• Para montar el soporte, coloque una sábana suave debajo de

la base de apoyo.

Si no coloca ninguna sábana antes de proceder al montaje, la

superficie frontal de la base de apoyo se podría rayar.

• Asegúrese de que instala las columnas de soporte (L) y (R) en

la posición correcta, ya que de lo contrario el soporte podría

resultar dañado.

Después de montar el soporte, asegure los

accesorios metálicos anticaída mediante los

tornillos de fijación

➄

(M4 × 35 mm: negros).

��

�

��

Asegúrese de que no coloca al revés los accesorios metálicos

anticaída.

��

Este dispositivo impide que los cables conectados a la parte

posterior del monitor y televisor Pioneer se reflejen en la

base de apoyo.

��

Instale el dispositivo tras haber dispuesto firmemente la base

de apoyo sobre una superficie llana y estable.

��

Cómo colocar la almohadilla

Procedimiento de colocación

Despegue un lado de la cinta adhesiva de

doble cara de la almohadilla y adhiera ésta en

la posición que se indica en la figura inferior.

��

• Tenga cuidado de que la almohadilla no interfiera con los

agujeros para introducir las columnas de soporte.

• Colóquela de manera que no quede ningún hueco, ya que en

tal caso la almohadilla podría despegarse.

Tras haber instalado el televisor Pioneer en el

soporte, despegue un lado de la cinta adhesiva

de doble cara y adhiera el bloque antirreflejos

en la posición que se indica en la figura inferior

(sólo los modelos PDP-LX5090 / PDP-LX5090H /

PDP-C509A).

Español

Cómo asegurar el monitor y televisor Pioneer

mediante los tornillos de fijación.

Utilice un destornillador Phillips para asegurar las piezas

acompañadas de una flecha (agujeros marcados con

una “T”).

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33

Arriba ................Tornillos de fijación

➁

(M8 × 40 mm: negros)

Abajo ................. Tornillos de fijación

➃

(M8 × 15 mm: negros)

[KRP-500P / KRP-500M]

KRP-TS02

Arriba ................Tornillos de fijación

➂

(M8 × 23 mm: negros)

Abajo ................. Tornillos de fijación

➃

(M8 × 15 mm: negros)

��

�

��

�

��

�

��

Un monitor y televisor Pioneer pesa alrededor de

30 kg; puesto que carece de fondo, es inestable.

Por consiguiente, es imprescindible que al menos

dos personas intervengan en su montaje e

instalación.

��

• Asegúrese de que instala el televisor sobre una superficie

llana y estable.

• Introduzca los tornillos en los agujeros verticalmente y no los

apriete más de lo necesario.

• Extienda una sábana u otro material debajo de la pantalla

para evitar que la misma se raye o sufra daños.

• Después de haber girado manualmente los tornillos unas dos

o tres veces, apriételos a conciencia con un destornillador.

Cómo acoplar el monitor y televisor Pioneer al

soporte.

Coloque el monitor y televisor Pioneer en posición

horizontal. Alinee las columnas de soporte con las

ranuras del soporte del monitor y televisor Pioneer

e introdúzcalas lentamente y de forma horizontal.

Asegúrese de que las columnas de soporte únicamente

entran en contacto con las ranuras practicadas en el

monitor y televisor Pioneer. Si entraran en contacto con

un área distinta, los terminales o la parte posterior de la

pantalla podrían rayarse o deformarse.

��

Cuando coloque el monitor y televisor Pioneer en posición

horizontal, tome precauciones para que el mismo no se raye ni

sufra daños.

Cómo instalar el monitor y televisor Pioneer

��

Cómo instalar el producto sobre un bastidor u otra estructura similar

• Cuando instale este producto en un bastidor u otra estructura similar, asegúrese de que dos personas o

más sujetan el monitor y televisor Pioneer.

• No sujete el monitor y televisor Pioneer por los altavoces ni el soporte, ya que el producto podría

resultar dañado.

��

Español

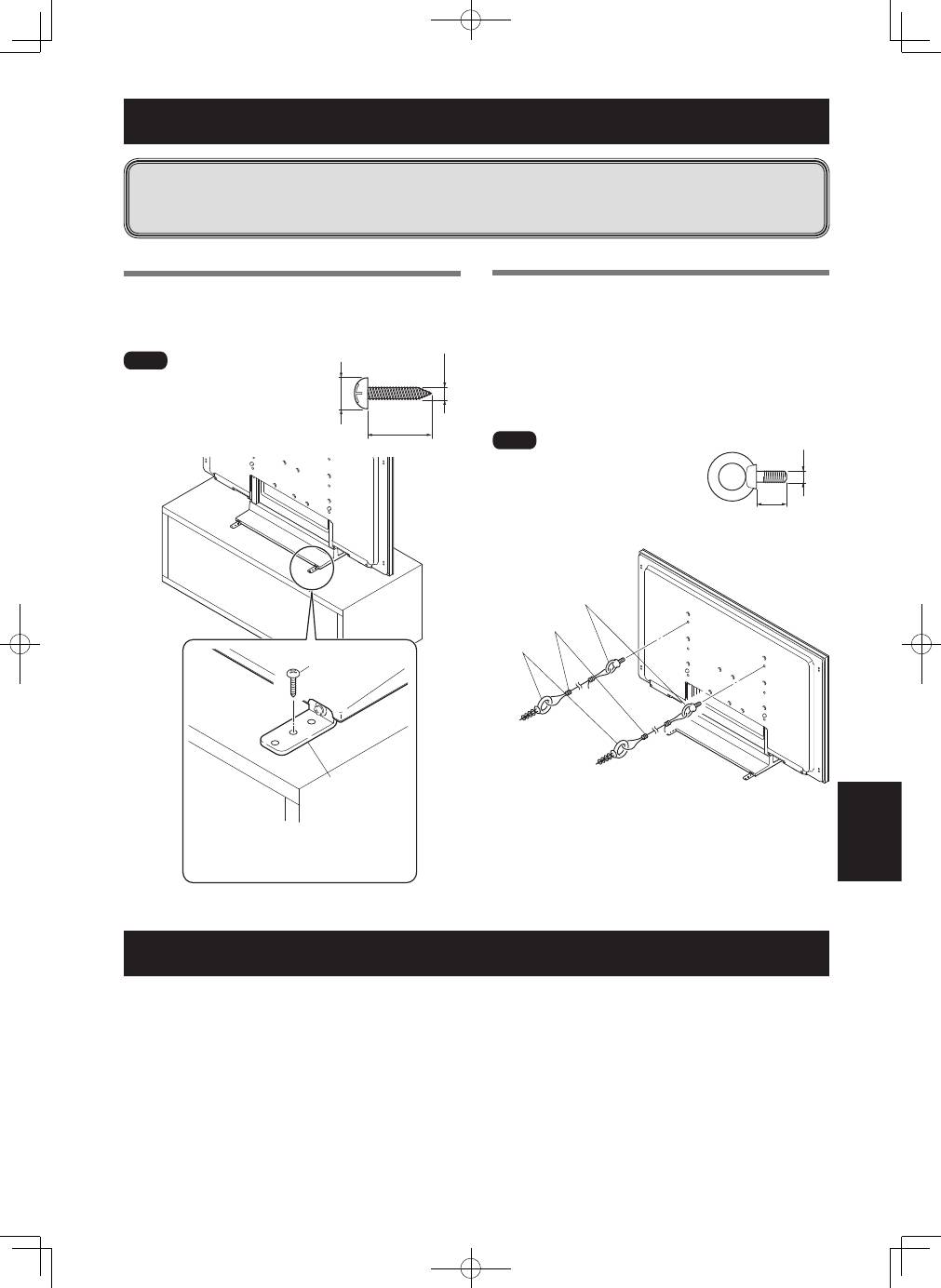

Cómo evitar que el equipo se caiga

Estabilización sobre una mesa

Para asegurar el monitor y televisor Pioneer utilice tornillos

(de venta en establecimientos especializados), tal y como se

indica en la figura.

��

Para estabilizar el equipo sobre

una mesa, utilice tornillos con un

diámetro nominal de 4 mm y una

longitud mínima de 20 mm.

��

Cómo estabilizar el equipo utilizando una pared

Cómo colocar tornillos anticaída (ganchos) en

el monitor y televisor Pioneer.

Utilice cuerdas fuertes para estabilizarla

adecuadamente y de forma segura a una

pared, columna u otro elemento resistente.

Practique esta operación en el lado izquierdo y derecho

del monitor y televisor Pioneer.

��

Utilice ganchos, cuerdas y fijaciones

disponibles en el mercado.

Gancho recomendado:

Diámetro nominal: M8

Longitud: entre 12 mm y 15 mm

�

��

�

��

Especiﬁcaciones

Dimensiones externas:

KRP-TS02 ............. 552 mm (ancho) × 323 mm (alto) × 350 mm (fondo)

PDK-TS33 ............ 550 mm (ancho) × 402 mm (alto) × 349 mm (fondo)

PDK-TS33A .......... 552 mm (ancho) × 402 mm (alto) × 350 mm (fondo)

Peso:

KRP-TS02 ............. 2,5 kg

PDK-TS33 ............ 2,2 kg

PDK-TS33A .......... 2,7 kg

• Las anteriores especificaciones y el exterior podrán modificarse sin previo aviso con objeto de mejorar el producto.

• Tras haber instalado el soporte, preste especial atención a las medidas que deberá tomar para evitar

la caída del equipo.

• Fije el monitor y televisor Pioneer, tanto en el bastidor como en la pared.

Cuando los altavoces se han instalado en los laterales

KRP-TS02

Unidad: mm

Sin altavoces

KRP-TS02

Unidad: mm

213,5

1233

723

350

552

64*

93*

135*

117*

64*

93*

1399*

/1445*

723

350

552

213,5

135*

117*

Diagrama de dimensiones

Cuando el altavoz se ha instalado en la parte inferior

PDK-TS33

PDK-TS33A

Unidad: mm

117

1233

803

550*

/ 552*

349* / 350*

292,5

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

KRP-500P / KRP-500M

PDP-LX5090 / PDP-LX5090H / PDP-LX509A

Publicado por Pioneer Corporation.

ChH

中文

感謝您購買本

Pioneer

產品。

為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安裝

‧ 如果您在安裝時遇到任何問題，請與您的經銷商連絡。

‧

Pioneer

對於因安裝錯誤、不當使用、修改或天災所造

成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

　型號　　　　　　序號

保留這些號碼以備不時之需。

注意

這個桌上支架是專為先鋒顯示器及電視

(PDP-LX5090 / PDP-

LX5090H / PDP-LX509A / PDP-C509A / KRP-500P / KRP-

500M)

所設計的。如果使用其他機種，可能會因為不穩定而造

成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家

聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，

請不要將此支架安裝先鋒顯示器及電視，也不要修改或是另有

用途。

安裝位置

‧ 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。

‧ 確認是安裝於平坦和堅固的地方。

‧ 切勿將本產品安裝於室外、溫泉處或沙灘附近。

‧ 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

‧ 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定

的地方。

安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會

發生幾種狀況，如設備碎裂或是翻覆的意外發生。

‧ 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥

當。

‧ 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源

線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防

止翻覆 ( 請參閱第

頁 )。

先鋒顯示器、電視和機架適用表

先鋒顯示器及電視

桌上支架

吋配備底部揚聲器機型

PDK-TS33A/PDK-TS33

吋配備側揚聲器機型

KRP-TS02

ChH

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

��

座板

��

支架

��

操作手冊（本份文件）

��

襯墊

��

安裝螺絲

�

� ��

黑色

��

[供防摔落金屬配件使用]

��

防摔落金屬配件

��

阻光墊

��

螺絲

�

� ��

銀色

��

支架

��

安裝螺絲

�

� ��

黑色

��

安裝螺絲

�

��

� ��

黑色

��

安裝螺絲

�

� ��

黑色

��

與

��

( 已安裝底部揚聲器 ) 一起使用。

ChH

中文

組裝支架

組裝程序

將座板翻轉使底面朝上。

將支架管插入座板內。

‧ 將支架 (

) 插入標示「

」的底板右側，以及將支架 (

)

插入標示「

」的底板左側。

‧ 請確定支架開口面朝內。插入支架，並確定插入位置是

在底板高起處。

鎖緊螺絲

➀

(

4 mm

10 mm

：銀色 ) 以固

定支架。

請確定支架開口面朝

內。插入支架，並確

定插入位置是在底板

高起處。

桌上支架安裝完成

軟墊

螺絲

�

��

銀色

�

螺絲

�

��

銀色

�

正面

背面

座板

支架

��

支架

��

附注

‧ 組裝支架管時，請於座板放置一軟墊。

組裝前若未放置軟墊，則座板正面可能會刮傷。

‧ 安裝支架 (

) 和支架 (

) 時請謹慎小心，以確定安裝位置沒有

錯誤。支架若安裝錯誤，可能會導致整個機架損壞。

裝上支架後，再使用安裝螺絲

➄

（

M4 × 35

mm:

黑色）裝上防摔落金屬配件。

正面

背面

座板

安裝螺絲

�

��

黑色

�

防摔落金屬配件

附注

請確定未將防摔落金屬配件的方向裝反。

<錯誤安裝>

<正確安裝>

ChH

此部分可預防連接至先鋒顯示器及電視背面連接線之反射光到

底蓋上。

附注

將座板固定到一平坦、穩定之處後，再將其接上。

座板

襯墊

正面

背面

貼上襯墊

接合程序

撕下襯墊上雙面膠的一面後，將其貼在下圖所

示的位置上。

正面

背面

附注

˙ 請小心勿將襯墊貼上插管孔上。

˙ 將襯墊定位後將無間隙存在，否則襯墊可能會剝落。

裝好先鋒電視的支架後，撕下阻光墊上雙面

膠的一面，再將其貼在下圖所示的位置上 ( 限

PDP-LX5090 / PDP-LX5090H / PDP-C509A

)。

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Pioneer KURO PDK-TS33

Pioneer KURO PDK-TS33A

Trendoffice my-self

A&D Weighing HT-300

Pioneer PDK-TS33A – страница 3

Инструкция к Домашнему кинотеатру Pioneer PDK-TS33A

Inhoud

Waarschuwingen

Controleren van de standaardonderdelen

Montage van de tafelbladstaander

Bevestiging van de vulling

Bevestiging van de Pioneer Display en Televisie

Installatie van het apparaat op een rack enz.

������������

Zo zorgt u ervoor dat de apparatuur niet omvalt

Technische gegevens

Afmetingen

Índice

Advertencias

Veriﬁcación de las piezas suministradas

Cómo montar el soporte

Cómo colocar la almohadilla

Cómo instalar el monitor y televisor Pioneer

Cómo instalar el producto sobre un bastidor u otra estructura similar

����������

Cómo evitar que el equipo se caiga

Especiﬁcaciones

Diagrama de dimensiones

目錄

注意

清點標準配件

組裝支架

貼上襯墊

Топ 10 инструкций

Другие инструкции

��

��
