Инструкция к Enermax MaxRevo

Manuale dell’Utente

Cari clienti,

Vi siamo grati per avere scelto questo ALIMENTATORE ENERMAX ! Prima di installarlo, leggete

attentamente questo manuale e seguite le sue istruzioni.

Desideriamo attirare la vostra attenzione sul fatto che un computer richiede condizioni di lavoro molto

specifiche per dare il meglio in termini di prestazioni, e per non guastarsi. Onde evitare guasti e

aumentare la durata del sistema, noi vi consigliamo:

Di NON posizionare il sistema vicino a un radiatore o ad altro dispositivo che produce calore

Di NON posizionare il sistema vicino a un dispositivo magnetico

Di NON tenere il sistema in un ambiente umido o polveroso e/o con vibrazioni

Di NON esporre il sistema ai raggi diretti del sole

Di raffreddare a sufficienza il sistema con delle ventole supplementari

Se usate delle prolunghe AC, assicuratevi che siano in grado di supportare il carico massimo di

consumo di corrente di tutti gli apparecchi collegati, altrimenti ridistribuite le altre apparecchiature

con alto consumo di corrente come stampanti laser o monitor, su altre prese AC a muro. Superando

in eccesso la capacità di carico della prolunga, facilmente si attiva il dispositivo di protezione, con

conseguente interruzione dell alimentazione.

Se volete aggiungere dei gruppi di continuita’ (UPS: Uninterruptible Power Supply) al vostro

sistema, scegliete degli UPS con adeguata capacità di Watts/VA. Per es.

Modello di PSU

Capacità minima di corrente consigliata per gli UPS

(Basata sul efficienza e PFC con il rispettivo carico)

EMR1200EWT

1400W / 2000VA

EMR1350EWT

1600W / 2300VA

EMR1500EGT

1700W / 2400VA

* Se intendete aggiungere un altro apparecchio alimentato dallo stesso UPS, quale un monitor o stampante,

usate un UPS di capacità superiore in base al consumo di corrente stimato per tutti i dispositivi collegati.

* Non sbagliatevi a considerare la capacità VA come Watts, o ad usare un UPS con corrente non sufficiente.

Questo avrebbe come risultato una durata minore della batteria dell’UPS oppure l’incapacità ad alimentare

il sistema nella modalità batteria.

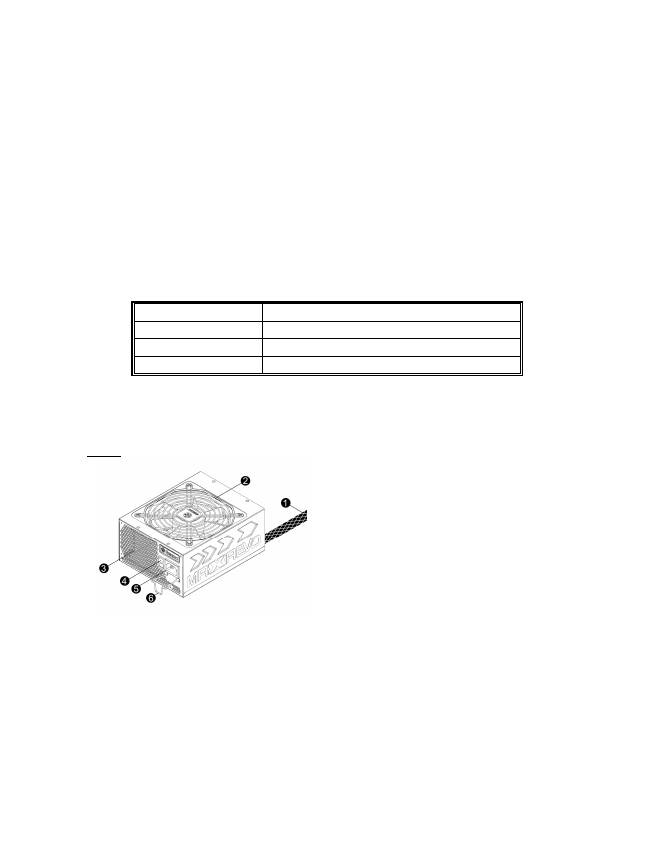

NOME DELLE PARTI

Cavo di output: Consultare la sezione “Cavi e

connettori”.

Ventola.

# 1

Condotto espulsione aria calda (struttura a

nido d’ape).

# 1

Interruttore ON/OFF: (I=ON, O=OFF).

# 2

Entrata AC.

# 2

CordGuard.

#1 Per garantire un miglior raffreddamento del sistema, non ostruire la ventola dell’ alimentatore o il condotto per

l’espulsione dell’ aria calda posto sul retro

Questo alimentatore implementa la funzione HeatGuard : quando il sistema viene spento, o entra nella

modalità sleep ACPI S3/S4, la ventola continua a dissipare calore per 30 ~ 60 secondi allungando cosi la vita del

sistema.

#2 Durante l’assemblaggio o la manutenzione del sistema, rimuovere SEMPRE il cavo AC dalla presa AC, Solo

allora si potrà operare sulle apparecchiature in totale sicurezza.

#3 Il cavo di alimentazione AC, può sconnettersi a seguito di sollecitazioni improprie. Il dispositivo Enermax

CordGuard, mantiene saldamente in posizione il connettore di alimentazione, evitando spegnimenti improvvisi

ed il danneggiamento del PC.

①

Alloggiare l’alimentatore all’interno del

case ed assicurarsi che il connettore I/O sia in

posizione “O”.

②

Premere contemporaneamente le due alette

del dispositivo CordGuard ed inserirle negli

appositi fori di alloggiamento vicino al cavo di

alimentazione AC.

③

Connettere il cavo AC all’Alimentatore.

④

Chiudere il dispositivo CordGuard, mediante

pressione su di esso. Ciò consente di

mantenere perfettamente in posizione il

connettore AC.

CordGuard nasce per essere impiegato esclusivamente con Alimentatori Enermax

Compatibili.L’installazione su prodotti di altra marca potrebbe dare luogo a problemi.

Quando si eseguono operazioni di installazione o manutenzione del sistema si deve SEMPRE rimuovere

il cavo di alimentazione AC dal relativo connettore

CAVI E CONNETTORI

Tutti i connettori sono stati progettati per impedirne l’inserimento errato. Se non fosse possibile inserire con facilità

un connettore, controllate se il suo orientamento è corretto. Non cercate di inserirlo a forza o di modificare i

connettori: questo potrebbe danneggiare l’alimentatore ed i componenti del sistema, oltre ad invalidarne la garanzia.

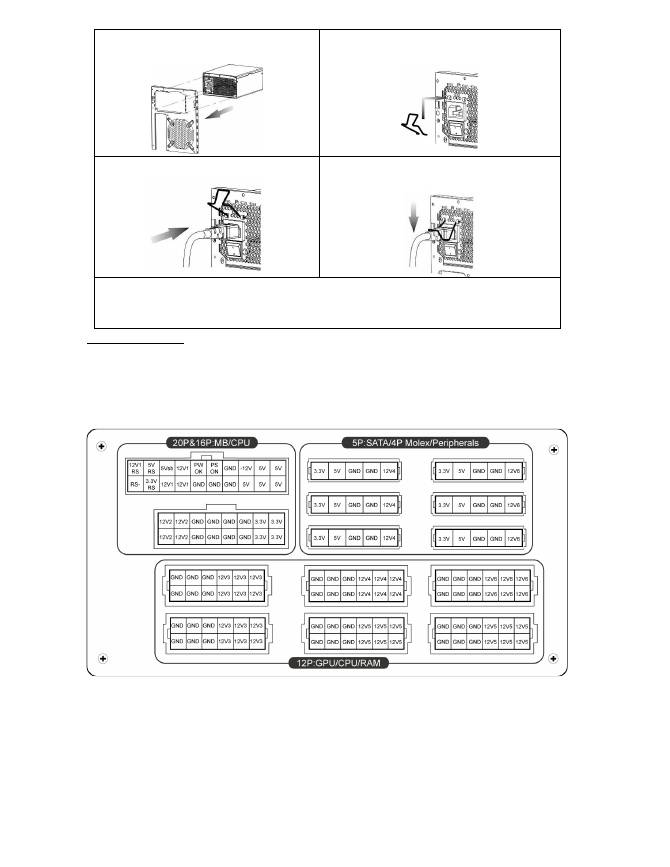

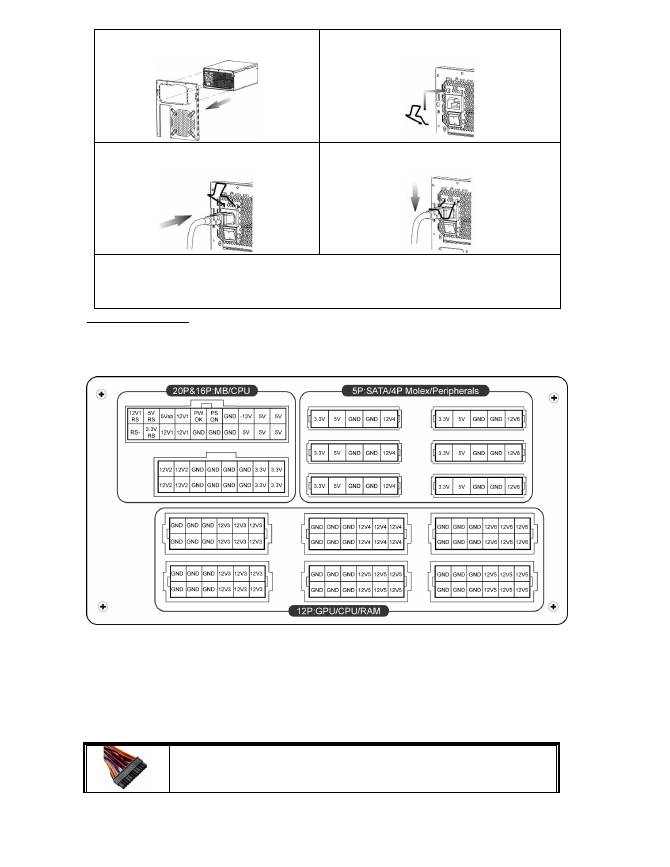

Il seguente grafico illustra il layout delle prese modulari e la distribuzione delle linee.

Per avere i connettori 24pin MB e 8pin CPU bisogna collegare i connettori da 16pin e 20pin nei rispettivi socket.

*Questo prodotto include una protezione per sovraccarico per linea multipla da 12v. Se si lascia che molte

periferiche usino solo una linea da 12v, ciò potrebbe far scattare la protezione per sovraccarico e spegnere il

sistema.Per suddividere il carico di corrente e assicurare la migliore stabilità e sicurezza consigliamo di ricollegare i

cavi di alimentazione delle periferiche ad altre linee da 12v.

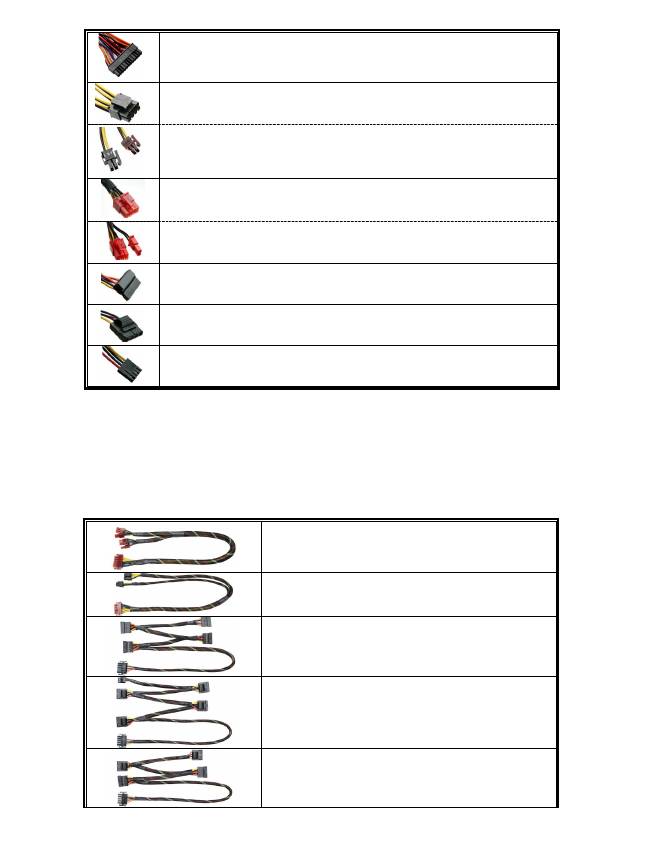

TIPI DI CONNETTORI

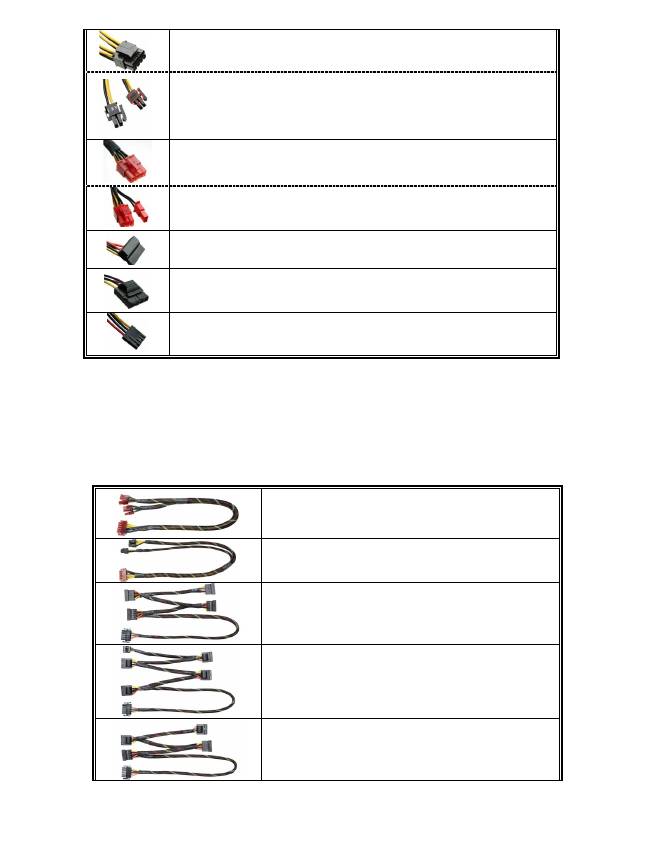

Scheda madre 24P

Per le nuove generazioni MB : ATX/EEB/CEB.

4+4P (8P) CPU +12V, in modalità combinata

Per server/workstation multi-CPU e sistemi a CPU singola

4+4P (8P) CPU +12V, in modalità separata

Per server/workstation multi-CPU e sistemi a CPU singola

Usare il connettore con il segno “12V”.

6+2P (8P) PCI Express, in modalità combinata

La configurazione a 8-pin supporta quelle schede grafiche di ultima generazione,

che richiedono il connettore PCI-E a 8 pin.

6+2P (8P) PCI Express, in modalità separata / 6P PCI Express

La configurazione a 6-pin supporta quelle schede grafiche ad elevata prestazione

che richiedono il connettore PCI-E a 6 pin.

SATA

# 1

Per i lettori SATA/SAS.

4P Molex

# 2

Per i lettori IDE/SCSI/SAS o per alcuni modelli di schede grafiche AGP

FDD

Per lettori floppy o schede add-on.

#1 Certi lettori SATA accettano il connettore SATA o Molex 4P. Usare l’uno o l’altro connettore per alimentare il

driver, MA NON TUTTI E DUE! Controllare il manuale del lettore per i dettagli.

#2 Alcune MB potrebbero richiedere questo connettore allo scopo di ripartire la corrente, necessaria agli sot PCI-E ,

erogata sulla linea +12V del connettore principale a 24 Pin. Nel caso il vostro sistema contenga più schede

grafiche di fascia alta,collegate il connettore al Socket corrispondente sulla MB. In seguito controllate, sul

manuale della stessa, per ottenere maggiori dettagli.

CAVI MODULARI IN DOTAZIONE

Usare SOLO cavi modulari ENERMAX forniti in dotazione con l’alimentatore ENERMAX. Cavi di

terzi potrebbero non essere compatibili e potrebbero causare un danno al vostro PSU e/o al sistema:

l’uso di cavi di terze parti renderà nulla la garanzia del PSU.

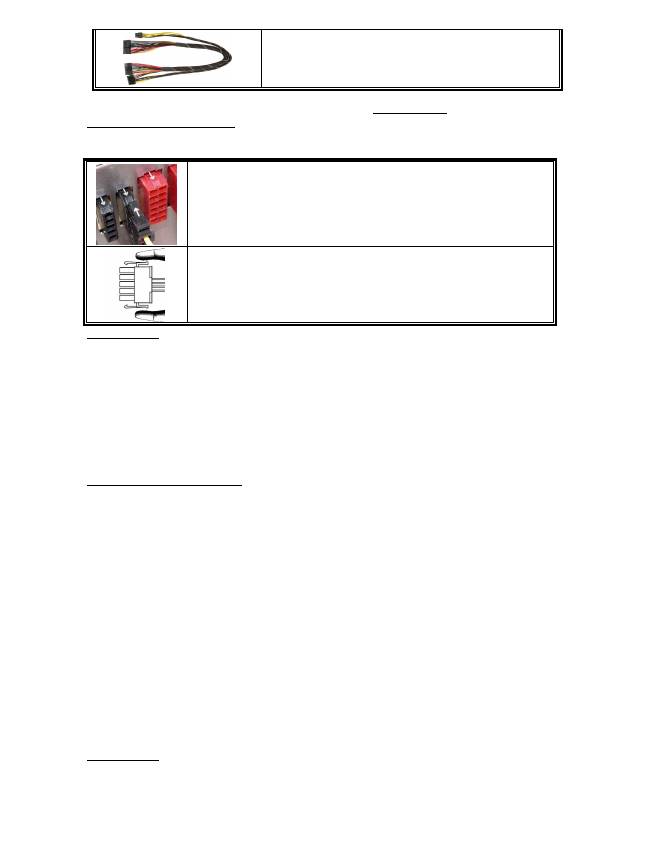

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0

Cavo modulare per 1 o 2 schede grafiche PCI Express, che

richiedono il connettore PCI-E 6P o 8P.

EMC018-G: 8P & 4P +12V CPU/RAM

Cavo modulare per supportare server/workstation speciali con

più di 4 CPU e 16 GB RAM.

EMC019-G: 4 x SATA drives

Cavo modulare per lettori SATA/SAS e HDD.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD

connector

Cavo modulare per lettori IDE/SCSI/SAS ed altre periferiche.

EMC021-G: 2 x SATA & 2 x 4P Molex

Cavo modulare per lettori SATA/SAS/IDE/SCSI e periferiche.

EMC022 :24P MB & 8P CPU

I cavi modulari in dotazione potrebbero presentare differenze a seconda del modello e del

luogo di commercializzazione

Ulteriori cavi opzionali sono disponibili per la vendita all’ indirizzo: www.enermax.com

Nota :

Se il vostro sistema richiede un particolare cavo modulare per la sua configurazione , contattate

l’assistenza tecnica di ENERMAX.

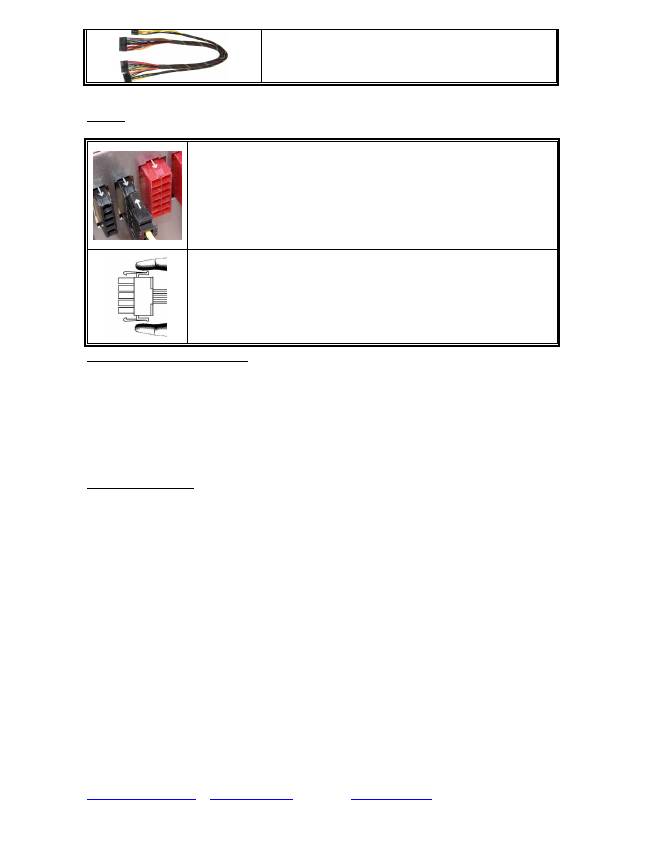

COME ATTACCARE/ STACCARE I CAVI MODULARI

Attacco dei cavi modulari al PSU

Il connettore da 5-pin / 12-pin sul cavo modulare e la presa modulare del

PSU ha un segno di freccia.

È estremamente facile effettuare il collegamento corretto:

1.

Connettore nero alla presa nera, lo stesso dicasi per il connettore rosso.

2.

Le punte della freccia deve corrisponde.

Come staccare i cavi modulari dal PSU

Il connettore da 5-pin / 12-pin sul cavo modulare ha due ganci per

agganciarsi con le prese modulari del PSU. Quando si stacca la spina del

cavo modulare dal PSU, premere i due ganci insieme ed estrarre

delicatamente il cavo.

ACCENSIONE DEL SISTEMA

Prima di accendere il sistema controllare che:

Il connettore principale della corrente (24 pin) sia adeguatamente collegato.

Il connettore di corrente CPU +12V (configurazione 4 o 8 pin), e/o un connettore Molex 4P (se

richiesto da MB) sia adeguatamente collegato.

Tutti gli altri connettori necessari siano adeguatamente collegati.

Il cavo AC sia adeguatamente collegato alla presa a muro e alla presa di entrata AC del PSU.

Chiudere il telaio del sistema.

Accendere il PSU girando l’interruttore ON/OFF su “ON”, e il sistema è pronto.

PROTEZIONE, SICUREZZA E AFFIDABILITÀ

Il PSU ENERMAX è dotato di molte protezioni. In caso di situazioni anomale, l’alimentatore viene

spento automaticamente per evitare pericoli verso le persone o componenti del PC. La protezione viene

generalmente attivata dal malfunzionamento di un componente o dalla negligenza dell’utente. In questo

caso verificare il PC e l’ambiente di lavoro procedendo come segue:

1. Portare l’interruttore I/O dell’alimentatore nella posizione “O”, scollegare il cavo CA dalla presa a

muro e l’alimentatore dall’ingresso CA.

2. Controllare la temperatura del PSU toccandolo. Se risulta molto caldo potrebbe esserci un

malfunzionamento delle ventole o della ventola PSU o un montaggio errato del PC.

3. Attendere alcuni minuti fino al raffreddamento del PSU.

4. Ricollegare il cavo CA alla presa a muro e l’alimentatore all’ingresso CA.

5. Portare l’interruttore I/O dell’alimentatore nella posizione “I” e riavviare il sistema.

6. Controllare se tutte le ventole funzionano.

7. Contattare il supporto tecnico del costruttore del componente che si ritiene sia la

causa del problema (p.e. MB, GPU o PSU).

Se avete domande o avete bisogno di supporto, contattate il vostro rivenditore o il centro assistenza della filiale

ENERMAX
