Declaración de conformidad Español

Este dispositivo cumple con la Parte 15 de las Normas FCC. Su manejo está sujeto a las siguientes dos condicio-

nes:

1. Este dispositivo no debe emitir interferencias perjudiciales.

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan ser

provocadas por un manejo no deseado.

Nombre del producto :

Unidad Flash Estudio Profesional

Nombre comercial: ELINCHROM

Número(s) de modelo: D-Lite 2 it / D-Lite 4 it

Nombre de la parte

Elinchrom LTD

responsable:

Av. De Longemalle 11

1020 Renens / Switzerland

Teléfono: +41 21 637 26 77

Fax: +41 21 637 26 81

Elinchrom LTD declara que el equipo que lleva la marca comercial y el número de modelo especifica-

dos arriba ha sido probado de acuerdo con las normas aplicables FCC y que se han tomado todas

las medidas necesarias y siguen vigentes para asegurar que las unidades de producción del mismo

equipo continuarán cumpliendo con los requisitos de la Comisión.

Eliminación y reciclado

Este dispositivo ha sido fabricado al máximo nivel de exigencia con materiales que pueden

ser reciclados o eliminados de una manera que no es perjudicial para el medio ambiente.

El dispositivo se puede devolver después de su vida útil para que sea reciclado, siempre que

se encuentre en condiciones derivadas de un uso normal. Cualquier componente no recuperado debe

ser eliminado de manera aceptable para el medio ambiente.

Si tiene alguna duda sobre la eliminación, póngase en contacto con su distribuidor local o con su

agente de ventas ELINCHROM (visite nuestra web para conseguir la lista mundial de distribuidores

ELINCHROM).

Marca CE

La versión suministrada de este dispositivo cumple los requisitos de las directivas CEE:

89/336/CEE «Compatibilidad electromagnética» y 73/23/CEE «Directiva sobre bajo voltaje».

Declaraciones CE para EL-Skyport

Este dispositivo ha sido probado y se ha constatado que cumple con los requisitos fijados en la

directiva del consejo sobre convergencia de la legislación de los Estados miembros sobre la Directiva

89/336/CEE, la Directiva 73/23/CEE y la Directiva R&TTE 99/5/EC.

Convenciones notacionales

El significado de los símbolos y las fuentes utilizados en este manual es el siguiente:

Preste especial atención al texto marcado con este símbolo.

Hacer caso omiso a este aviso puede hacer peligrar su vida,

destruir el dispositivo o dañar otro equipo.

!

63

Nota de seguridad Español

De acuerdo con la normativa sobre seguridad le recordamos que estas unidades de flash electrónicas

no están diseñadas para su uso en exteriores, en ambientes húmedos o con polvo y no se deben utilizar

después de haber sido expuestas a cambios bruscos de temperatura que produzcan condensación.

Siempre deben conectarse a una toma de tierra.

En ningún caso se deben introducir objetos en los agujeros de ventilación.

Las unidades pueden retener una carga interna durante un periodo de tiempo considerable, incluso

desconectadas de la alimentación eléctrica.

• No usar en áreas restringidas (como hospitales, etc.).

• No usar en entornos explosivos.

Tubos de flash y lámparas de modelado

• ¡Los tubos de ash y lámparas de modelado en uso se calientan mucho!

• No toque nunca un tubo de ash ni una lámpara antes de que se haya enfriado la unidad y se haya

desconectado de la red eléctrica (mínimo 30 minutos).

• ¡No haga funcionar los ashes a corta distancia (menos de 1m) directamente a una persona y evite

mirar directamente a la luz del flash!

• Manténgase a distancia (mínimo 1 m) de materiales inamables.

• De manera general manténgase a distancia de las unidades en funcionamiento.

Transporte

• Transporte la unidad ash con cuidado y sólo en su empaquetado original o en otro equivalente para

protegerla de golpes y sacudidas.

• Transpórtela sólo en condiciones de descarga completa. Espere un mínimo de 30 minutos después de

desconectarla de la red eléctrica, antes de empaquetarla y transportarla.

• No deje nunca caer la unidad ash (peligro de rotura del tubo de ash)

Cable eléctrico

Para garantizar un funcionamiento seguro, use el cable que se le suministra.

• El cable tiene que contar con certicación HAR o VDE. La marca HAR o VDE aparecerá en la funda

exterior.

• El juego de cables se debe seleccionar en función de la corriente correspondiente a su unidad de ash.

• No utilice una única caja de distribución para conectar una o más unidades de ash.

• Los sistemas de ash almacenan energía eléctrica en condensadores, aplicando

alto voltaje.

• Por su seguridad, no abra nunca ni desmonte sus ashes.

• Sólo un técnico de servicio autorizado puede abrir o intentar reparar las unidades.

• Condensadores de carga defectuosos pueden explotar mientras se usa la unidad.

!

Nunca conecte una unidad de flash con problemas de funcionamiento.

• ¡No conecte el ash a la administración eléctrica si no tiene la lámpara de

modelado o el tubo de destellos, debido a la alta tensión de los contacos!

¡Peligro de muerte!

64

Características básicas incluidas Español

Las características básicas incluidas son de fácil acceso y similares a las de los anteriores flashes com-

pactos Elinchrom.

• Botones arriba/abajo de la potencia del ash

• Botones de modo (prop / min / max / apagado) de la lámpara de molelado

• Botón de encendido y apagado de la célula fotoeléctrica

• Botón de encendido y apagado del avisador acústico de carga

• Botón de prueba del ash

• Toma para sincronización de 3,5 mm

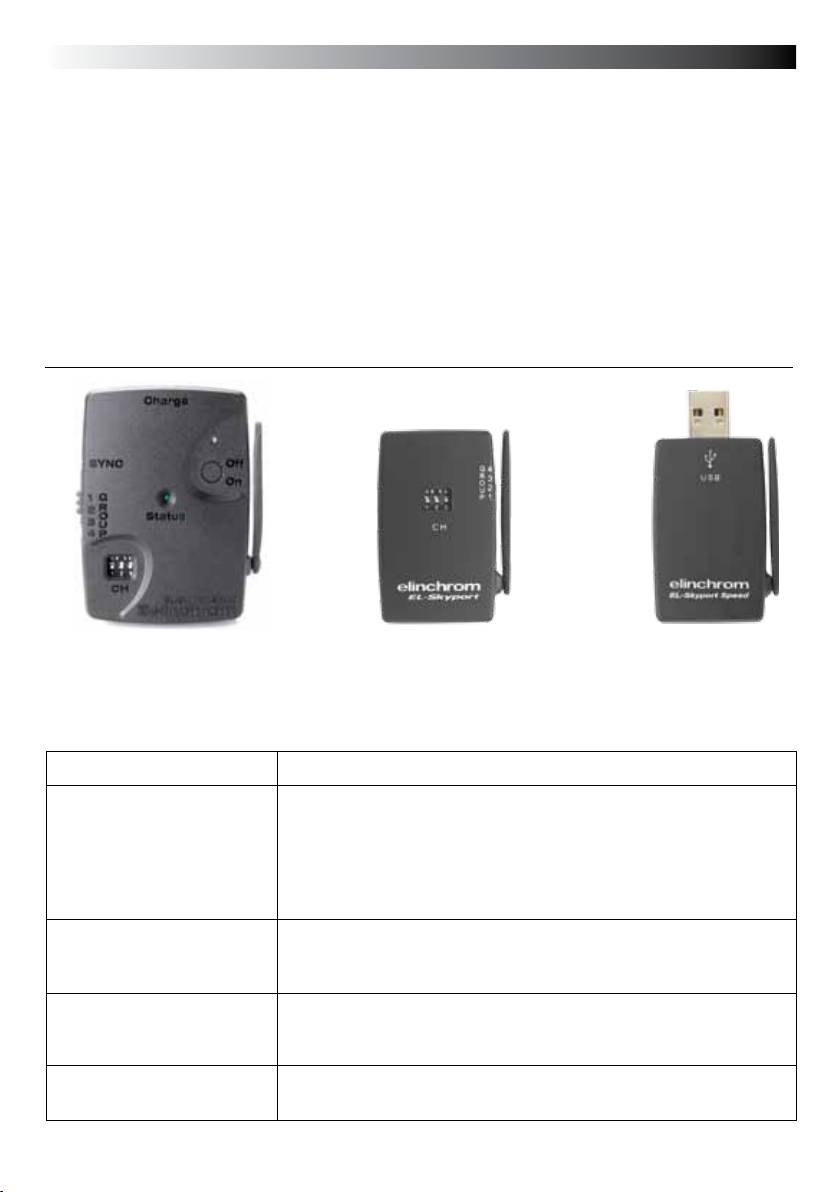

• NUEVO EL-Skyport Disparado Inalámbrico Nota: para que el Receptor integrado funciione necesita el

Transmisor EL Skyport

Características avanzadas programables adicionales

Todas las nuevas características y funciones se pueden personalizar.

Por favor, lea atentamente cómo configurar las nuevas características.

Modo “Eye-Cell” automático y manual

Algunas cámaras lanzan antes del flash principal varios preflashes para evitar el efecto de los ojos rojos.

En este caso, una célula fotoeléctrica respondería y lanzaría inmediatamente un flash con el primer preflash de

la cámara. Para evitar una sincronización incorrecta, la función inteligente “Eye-Cell” de Elinchrom detecta los

preflashes de la cámara. La función “Eye-Cell” puede activarse en modo automático o en modo manual, incluso

para configurar los preflashes LED. (Sólo para usuarios avanzados. Lea atentamente las instrucciones antes de

cambiar cualquier parámetro).

Nuevo EL-Skyport disparador inalámbrico

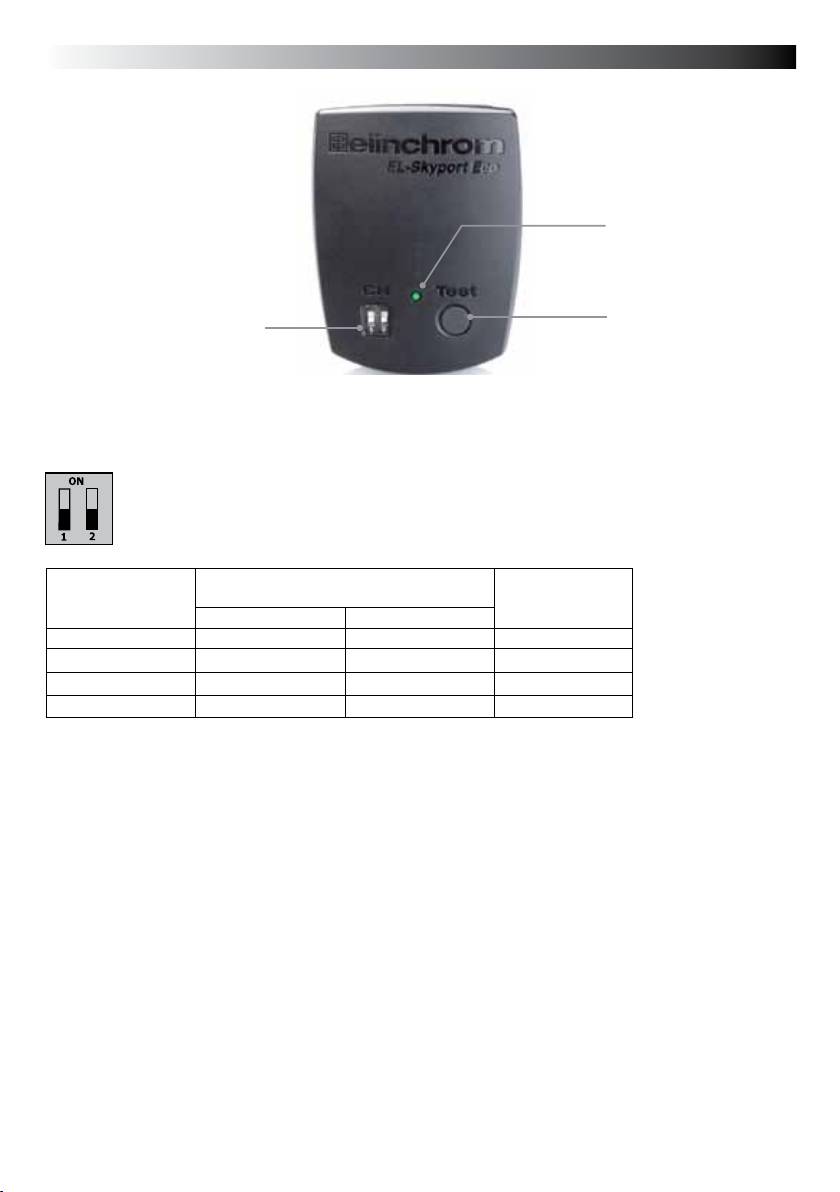

D-Lite it puede ser activado usando el transmisor El-Skyport.

Los ajustes del “Grupo” y “Canal de frecuencia” pueden ser personalizados en cada D-Lite it.

Configuración de la potencia y pasos de la lámpara de modelado

Normalmente, los ajustes de la potencia de flash son en pasos 1/10° tactiles. La lámpara de model-

ación puede funcionar en modos prop / min / max / off.

Administración del VENTILADOR de control de temperatura

El ventilador de enfriamiento se enciende automáticamente si aumenta la temperatura de la unidad.

El microprocesador controla la temperatura de la unidad y el ventilador. Si la ventilación se bloquea o

el ventilador no funciona, en la pantalla aparece E8.

65

¡Antes de comenzar! Español

Las unidades D-Lite it (Multivoltaje) están adaptadas para su funcionamiento a 90 - 260V/50 - 60Hz.

Antes de conectarlas por primera vez, compruebe que su lámpara de modelado coincide con el voltaje.

Siempre deben conectarse a una toma de tierra. Todas las unidades D-Lite it cuentan con un soporte de

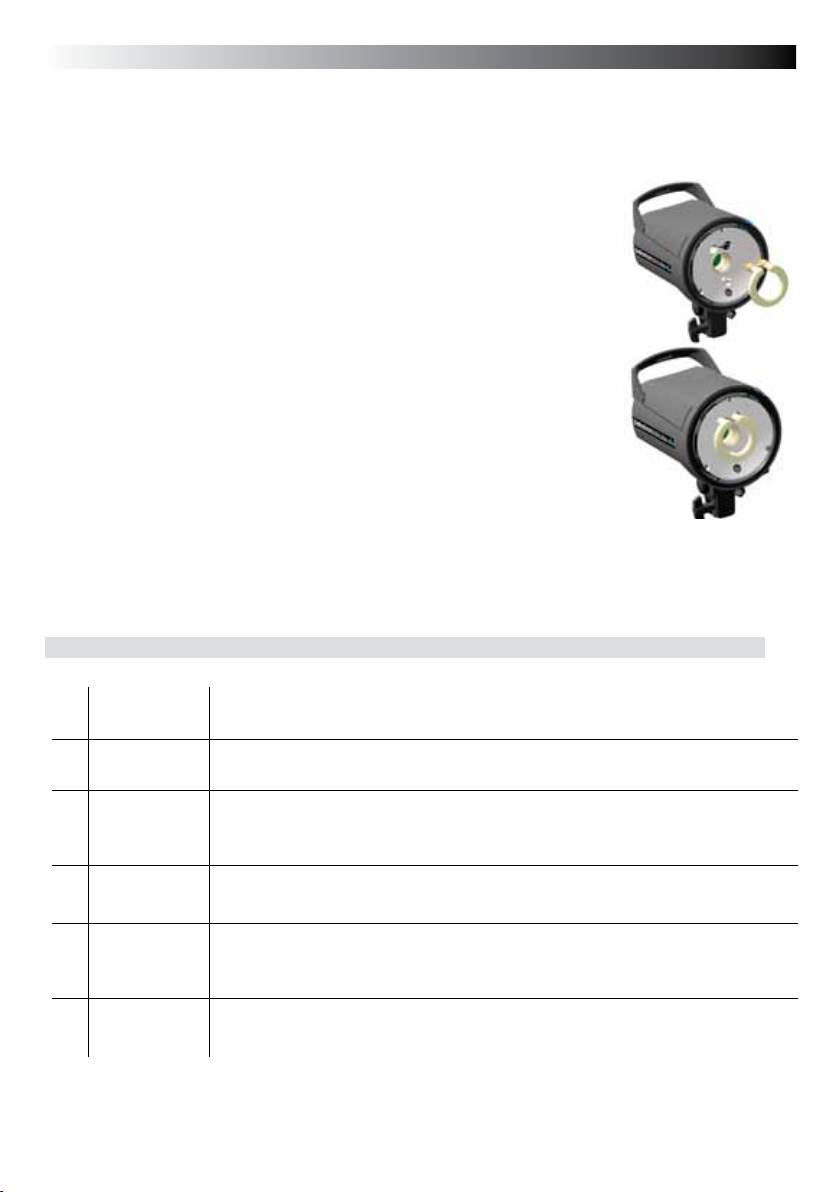

bayoneta y un ajuste del anillo de bloqueo, para fijar todos los accesorios Elinchrom y Prolinca.

La Bayoneta del Reflector soporta Reflectores y Cajas livianas de hasta 1,5 kg, e.j. Rotalux 100 x 100 cm.

Monte la unidad con seguridad en un soporte o pie adecuado.

Quite la cubierta protectora negra. NO haga funcionar la unidad sin quitar antes la cubierta protectora

negra

Instrucciones de funcionamiento

1. Compruebe que el voltaje de la lámpara de modelado es el correcto.

2. Compruebe que el interruptor de conexión a la red eléctrica (2) está la posición apagado (posición “O”).

3. Conecte el cable de conexión a la red en la ENTRADA DE ELECTRICIDAD (1) y a una

TOMA DE CORRIENTE CON TOMA DE TIERRA

4. Utilizando el INTERRUPTOR de conexión a la red eléctrica (2), encienda la unidad (posición “I”).

5. Conecte el cable de sincronización en su enchufe (5).

6. Seleccione la potencia con el teclado táctil (10)

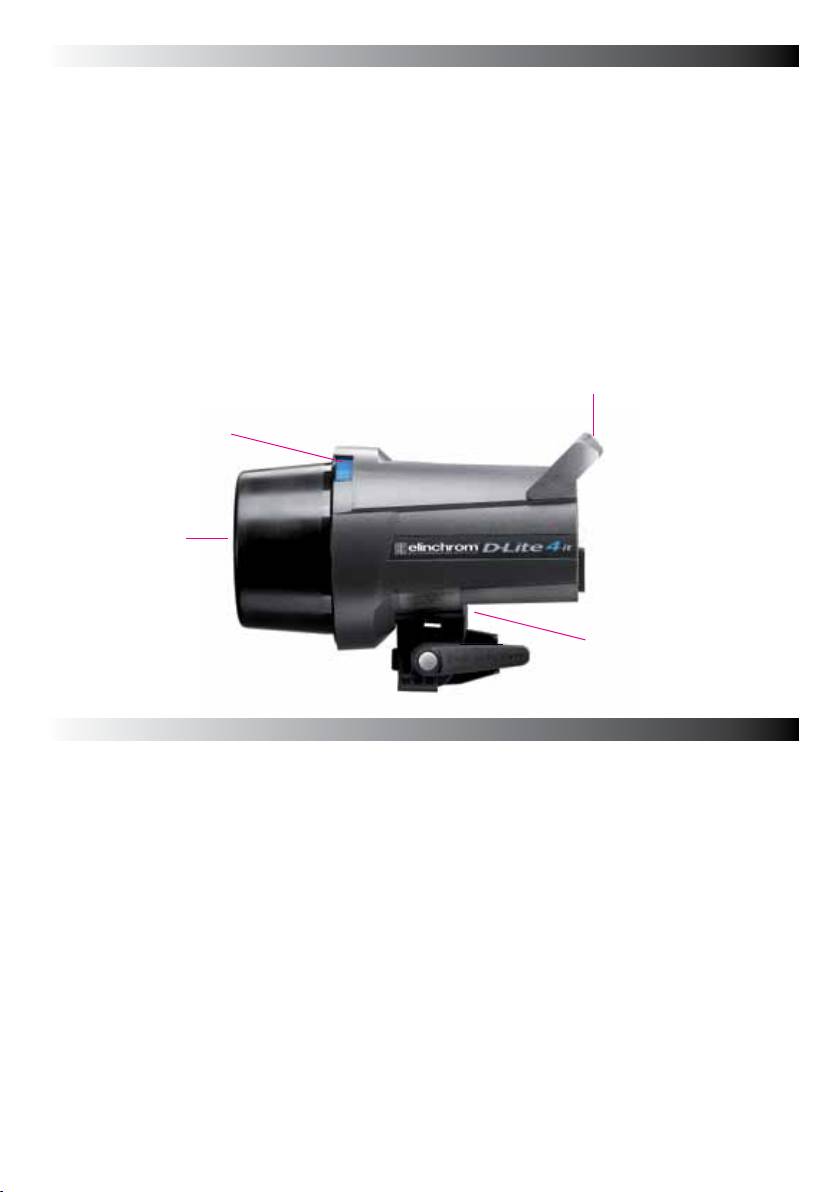

Maniglia

A) Ghiera (bloccaggio

(B) Cappuccio di

protezione (26124)

C) leva di serraggio

Interruptores y fusibles

Conexión a la red eléctrica

Utilice únicamente el cable Elinchrom para conexión a la red. Apague la unidad antes de conectar el

cable eléctrico en la toma de electricidad.

Fusible eléctrico

Tipo estándar de 5 x 20 mm, use únicamente fusibles templados 8 AT (código 19022) para D-Lite it.

Nota: Antes de cambiar un fusible fundido, apague la unidad y quite el cable eléctrico. Abra la cajita de

la toma eléctrica con un destornillador y sustituya el fusible, que está colocado en su soporte dentro

de la cajita. (Atención: ¡No se olvide de comprobar que el fusible es del valor adecuado!).

Fusible para la luz de modelado

Tipo rápido 5 x 20 mm, 2,5 AF

Apague la unidad y sustituya el fusible fundido por otro del mismo valor.

El fusible de rápido fundido protegerá el triac del circuito de la lámpara de modelado, la lámpara y, por lo

tanto, también el tubo de flash.

66

Panel de control Español

13

11

3

6

4

10

9

7

8

5

1

2

15

12

14

16

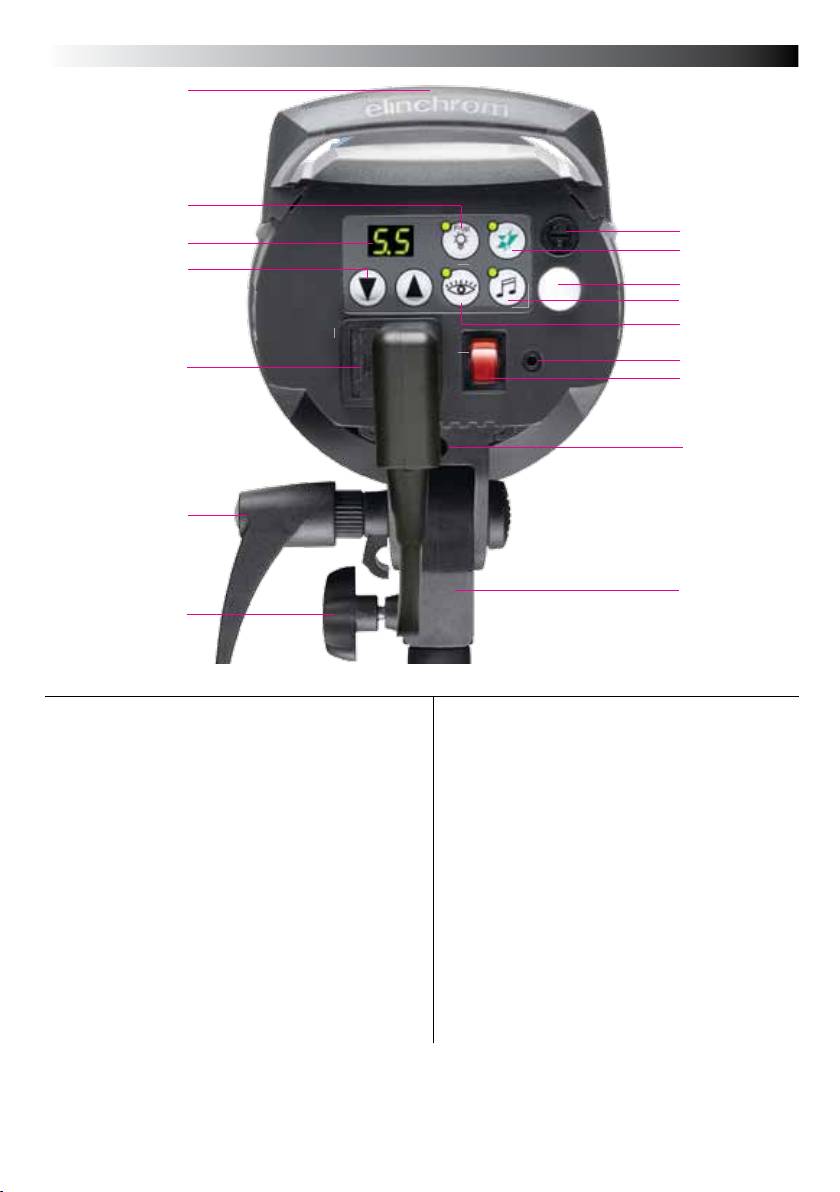

Vista general de los controles

1. El enchufe de toma de corriente incluye el fusible

11. Selección del botón de modo (prop / min / max /

eléctrico (fundido lento)

apagado) de la lámpara de modelado

2. Interruptor de encendido y apagado

12. Cabezal basculante con ajuste extra para el

3. Fusible de la lámpara de modelado

paraguas

4. Botón de prueba / abrir flash

13. Asa con soporte para fusibles de recambio

5. Toma de cable sincro / 3,5 mm jack / voltaje de

14. Soporte estándar para pie de 5/8 pulgadas

sincronización bajo 5V

15. Tubo centrado para paraguas EL – 7 mm de

6. Pantalla múltiple digital e indicador de carga y

diámetro

descarga*

16. Tornillo de bloqueo a soporte

7. Encendido y apagado del indicador acústico de

carga

8. Encendido y apagado de la célula fotoeléctrica

“Eye-Cell”-programable*

9. Receptor “Eye-Cell”

10. Botones de control de potencia y botones de

desplazamiento/programa para configuración

de características avanzadas*

*Las teclas en esta pantalla son multifuncionales para programar y desplazarse por las característi-

cas avanzadas y configurar el transmisor-receptor EL-Skyport. Para programar, ¡lea atentamente las

páginas siguientes!

67

Características programables - Reiniciar Español

En el caso de que necesite Como “Reiniciar” la D-Lite it, haciéndolo volver a los parámetros establecidos por

el fabricante, siga los pasos que le indicamos a continuación:

1. Apague la unidad.

2. Pulse al mismo tiempo los botones arriba/abajo de la potencia del flash (10) y encienda la unidad.

3. La pantalla múltiple digital LED (6) se pone intermitente en modo rápido.

4. No siga pulsando los botones, ya que se ha completado el procedimiento de reinicio de los parámetros

Características y configuración de la lámpara de moldeado

Lámparas de modelado y fusibles para 110 V y 230 V

Unidad

Lámpara de modelado 110 V

Lámpara de modelado 230 V

Enchufe Fusible

D-Lite 2 it 100W / 23006 100W / 23002 E27 2.5AF / 19035

D-Lite 4 it 100W / 23006 100W / 23002 E27 2.5AF / 19035

*No utilice una lámpara de ahorro de energía

Modos de la lámpara de moldeado

> Configuración :

•

para encender la lámpara de modelado en un modo proporcional, máximo, mínimo o apagado.

•

Pulse el botón “Modelado” arriba o abajo para fijar la lámpara de modelado en modo libre,

pulse “libre/proporcional” (free/prop) para apagarla.

> Indicadores LED:

• El LED está encendido: sólo en modo proporcional.

• El LED está apagado: en el modo min. / max. / apagado.

• Sólo use las lámparas de modelado ELINCHROM con la corriente máxima de

!

100W (150W efectivos)

68

Pantalla múltiple digital Español

La potencia de la lámpara de modelado / flash en formatos compatibles f-stop (apertura de diafragma)

desde 2,0 a 6,0 para D-Lite 400 it. La diferencia de potencia de flash desde 5,0 a 6,0 es de 1f-stop.

El rango de potencia es de 5 f-stops, variable en intervalos de 1/10, que pueden personalizarse, por

ejemplo, a 5/10, etc.

Durante la carga y descarga, la pantalla se pone intermitente. En caso de sobrecalentamiento o avería,

la pantalla muestra «ER» (error).

Pantalla 2.0 3.0 4.0 5.0 6.0

Julios / Ws 25 50 100 200 400

Nota: Las unidades «D-Lite 200 it - D-Lite 400 it» disponen de un sistema de descarga integrado,

protegido por un interruptor térmico. Para evitar el sobrecalentamiento, descargando manualmente

con el botón táctil de prueba (Test) si quiere disminuir la corriente por mas de 2f-stops.

Toma de cable de sincronización

Enchufe estándar con mini-jack de 3,5 mm (5).

5

Atención: No conecte las unidades ELINCHROM por cable a tomas de sincronización

de otros fabricantes.

Sync

ELINCHROM usa bajo voltaje (5 V) por razones de seguridad.

Prueba de apertura de flash

Habiendo pulsado el teclado táctil para lanzar un flash, la luz verde “PREPARADO”

TPrueba y

Preparado (4)

(READY) aparecerá de nuevo una vez se haya recargado la unidad.

Si la luz verde no aparece, es posible que el sistema de carga esté averiado.

Póngase en contacto con un servicio oficial Elinchrom para enviarle la unidad averiada.

Eye-Cell: sensor avanzado por célula fotoeléctrica

¡La célula fotoeléctrica estándar puede ser disparada remotamente por otra unidad flash!

La célula fotoeléctrica Style D-Lite it está diseñada especialmente para trabajar en condiciones de ilumi-

nación de estudio.

La luz directa y otras fuentes lumínicas potentes pueden reducir la sensibilidad de la célula.

69

Configuración Eye-CELL Español

Sensor inteligente Photocell

El Eye-Cell ofrece nuevas prestaciones y puede detectar los preflashes de la cámara (contra el efecto

de los ojos rojos).

Para personalizar los parámetros de preflash, siga las instrucciones del párrafo 3.

Funciones Eye-Cell

1. Modo Photocell estándar

2. Modo preflash Eye-Cell

3. Configuración del número de preflashes manualmente o fijar a detección automática

4. ¡Conguración de los tiempos de preash! ¡Solo para usuarios avanzados!

1. Usar el modo Photocell estándar

Pulse el botón “Cell” menos de 0,5 segundos para encender y apagar el sensor Photocell estándar.

Indicador LED:

Cell LED encendido: célula fotoeléctrica activa.

Cell LED apagado: célula fotoeléctrica inactiva.

Si está activo, el sensor Photocell disparará la unidad de flash con cualquier impulso de flash

reconocido.

Sync

2. Modo de preflash Eye-Cell

(Esto es sólo la activación, no la configuración. Para configurar, siga el paso 3)

Pulse el botón Cell durante 1 segundo más o menos; el LED de estado comenzará a intermitir.

Indicador LED:

El Cell LED intermite a intervalos lentos. El modo preflash Eye-Cell está activado.

El Cell LED está apagado. El modo Photocell está inactivo.

Funcionamiento:

En modo activo, la unidad ignora hasta 6 flashes anti ojos rojos y sincroniza / dispara sólo el último flash principal.

Esto es útil si la cámara no permite apagar el dispositivo anti ojos rojos.

3. Configuración automática de preflash Eye-Cell “c.0”

Pulse el botón Cell 4 segundos hasta que la pantalla muestre “c.X” para la configuración automática.

(“X” es el número de preflashes, incluyendo el flash principal, de 1 a 7)

Desplácese con el botón arriba/abajo de “Potencia de flash” hasta “c.0”

Use ahora el flash de la cámara y lance una prueba de exposición. La cámara realizará varios flashes anti ojos

rojos (si está activado este dispositivo). El D-Lite it Eye-Cell detecta el número de flash que ha realizado la cámara,

almacena el valor automáticamente y vuelve al modo preflash Eye-Cell. Ya está preparado para usar.

Si el botón Cell fue presionado 6 segundos, la “Configuración de tiempos de preflash” es activada y la pan-

!

talla muestra t.4 o b.1 (parámetros estándares). No cambie estos valores. ¡Esto desactivaría el “Modo Automático

Eye-Cell”! Espere unos segundos, la unidad vuelve al modo estándar y la pantalla muestra los parámetros de la

potencia de flash. En el caso de que los valores t.4 o b.1 hayan cambiado, por favor, fije la “Configuración de

tiempo de preflash” tal como se describe en el párrafo 4.

70

4. Configuración manual de preflash Eye-Cell

A. Pulse el botón Cell aproximadamente 4 segundos hasta que aparezca en pantalla “c.X”.

(“X” es el número de preflashes, incluyendo el flash principal, de 1 a 7)

B. Con el botón arriba/abajo de la «Potencia de flash”, fije el número de preflashes, incluyendo el flash

principal.

C. La pantalla vuelve a modo normal después de unos 4 segundos sin que se pulse un botón.

Los parámetros se almacenan automáticamente.

D. El Cell LED intermite a intervalos rápidos si el modo preflash Eye-Cell está activo.

> Recuperar los parámetros Eye-Cell:

Si desea recuperar la configuración real de preflash Eye Cell, repita los pasos A.

Si desea controlar la configuración real de preflash Eye Cell, reita los pasos de A a D.

5. Configuración de los tiempos de preflash (sólo para usuarios avanzados)

Cambie los parámetros del fabricante únicamente en el caso de problemas con la autodetección de

!

los preflashes de su cámara.

> Configuración:

• Pulse el botón Cell durante más de 6 segundos hasta que aparezca en pantalla “t.X” (donde “X” es el valor de 1 a 8

)

• Use el botón Cell para cambiar entre los parámetros “t.X” y “b.X”.

• Use los botones arriba/abajo de la “Potencia de ash” para cambiar los valores.

• La pantalla vuelve a modo normal después de unos 4 segundos sin que se pulse un botón.

Los parámetros se almacenan automáticamente.

• Los parámetros estándares son:

---> t.4 (t. es la ventana e tiempo de todos los flashes anti ojos rojos realizados, incluyendo el flash principal).

---> b.1 (b. es el periodo mínimo de tiempo entre flashes anti ojos rojos, incluyendo el flash principal).

Configuración de tiempos de preflash “t.X”

t. es la ventana e tiempo de todos los flashes anti ojos rojos realizados, incluyendo el flash principal. Cambie

únicamente la configuración cuando el procedimiento de preflash sea más largo que los parámetros del

fabricante.

Fije el valor t. entre 1 y 8 para asegurarse de que todos los preflashes, incluyendo el flash principal, se en-

cuentran dentro de tiempo.

Valor t 1 2 3 4 5 6 7 8

Tiempo (segundos) 1 2 3 4 5 6 7 8

Configuración del tiempo del bloque de preflash “b.X”: (sólo para cámaras con LED anti ojos rojos)

Tiempo del bloque de preflash: fija el tiempo entre preflashes. Elija un valor entre 0 y 7.

Valor b 1 2 3 4 5 6 7 8

Tiempo (milisegundos) 1 2 3 4 5 6 7 8

71

Transmisor-receptor EL- Skyport para disparos inalámbricos – Configuración

Español

Se puede personalizar la configuración del EL-Skyport: encendido / apagado, grupo, canal de

frecuencia

Encendido y apagado del EL-Skyport

Pulse al mismo tiempo los botones arriba/abajo de la potencia para entrar en “Configuración de carac-

terísticas avanzadas”

En pantalla Cambie los parámetros con los botones arriba/abajo de la potencia de flash

aparece

r.0 EL-Skyport apagado

r.1 EL-Skyport encendido

r.2 Modo velocidad EL-Skyport (sólo disponible con EL-Skyport Speed)

Después de 3 ó 4 segundos, los parámetros se almacenan automáticamente y en pantalla aparece el

parámetro de la potencia de flash.

Parámetros de grupo

Pulse al mismo tiempo los botones arriba/abajo de la potencia para entrar en “Configuración de carac-

terísticas avanzadas” Desplácese después hasta G.1 utilizando el botón Prop/Free (proporcional/libre).

En pantalla

Seleccione el grupo con los botones arriba/abajo de la potencia de flash

aparece

G.1 Grupo 1 (configuración estándar)

G.2 Grupo 2

G.3 Grupo 3

G.4 Grupo 4

Después de 3 ó 4 segundos, los parámetros se almacenan automáticamente y en pantalla aparece el

parámetro de la potencia de flash.

Parámetros de canal de frecuencia

Pulse al mismo tiempo los botones arriba/abajo de la potencia para entrar en “Configuración de carac-

terísticas avanzadas” Desplácese después hasta F.1 utilizando el botón Prop/Free (proporcional/libre).

Esto lo hará únicamente en caso de interferencias con otros sistemas.

En pantalla Seleccione el canal con los botones arriba/abajo de la potencia de flash

aparece

De F.1 a F.8 Seleccione canal de frecuencia de 1 a 8

Nota: El transmisor debe estar fijado en el mismo canal de frecuencia.

El parámetro por defecto para canal de frecuencia es 1.

Después de 3 ó 4 segundos, los parámetros se almacenan automáticamente y en pantalla aparece el

parámetro de la potencia de flash.

72

Español

Módulos del EL-Skyport

EL-Skyport VELOCIDAD universal (NUEVO) / Universal (versión anterior)

• El receptor universal para todos los fabricantes de unidades de ash que tengan un

enchufe tipo SYNC ¡cumpliendo las normas Sync!

EL-Skyport Transceptor

• Este transceptor es únicamente adecuado para las unidades RX de Elinchrom. El

módulo puede manejar todas las características RX con el software EL-Skyport / ERS y

además dispara el ash

EL-Skyport USB RX 19354 VELOCIDAD (NUEVO) / USB RX (VERSION ANTERIOR)

• Para el manejo de las unidades de ash RX a través del ordenador es necesario un

módulo USB, este módulo se usa junto con los transceptores RX EL-Skyport y con el

software ERS 3.0

USB RX Speed

Universal Speed

Transceiver RX

& USB RX

& Universal

19353

Solución de problemas

Si ocurriese un error, compruebe los siguientes puntos en primer lugar:

Está teniendo este problema? Compruebe los siguientes puntos:

Ninguna unidad de ash se

 Compruebe si el transmisor está encendido

puede disparar con el transmisor

 Compruebe la polaridad de la batería

está seleccionado



Compruebe si el módulo receptor está correctamente co nectado a la unidad

 Compruebe si el interruptor selector de frecuencia está con gurado en el

mismo canal



Compruebe si el transmisor está en el mismo modo de disparo velocidad o estándar

Algunas unidades de no son

 Reduzca la distancia de las unidades que no estén funcionando

disparan por el transmisor.

 Compruebe si el transmisor está en el mismo modo dedisparo velocidad /

estándar

El TEST del ash funciona, pero

 Compruebe el ajuste de la zapata del ash

la cámara no puede disparar la

unidad de ash

El rango de distancias limitado es

 Reposicione la unidad de ash

 Incremente la distancia respecto a muros y techos

79
