1.6 Zentralverarbeitungseinheit (CPU)

®

Diese Motherboard ist mit einem aufgelöteten LGA1156-Sockel, für Intel

Core™ i7 / Core™

®

i5 / Core™ i3 / Pentium

-Prozessoren entwickelt, ausgestattet.

Stecken Sie alle Stromkabel vor dem montieren der CPU aus.

• Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung

am Sockel bendet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich

Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an

der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind.

ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung

entstanden sind.

• Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt

die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard

mit der Abdeckung am LGA1156-Sockel geliefert wurde.

• Die Garantie des Produkts deckt die Schäden an Sockelpolen nicht, die durch

unsachgemäße Installation oder Entfernung der CPU oder falsche Platzierung/Verlieren/

falsches Entfernen der PnP-Abdeckung entstanden sind.

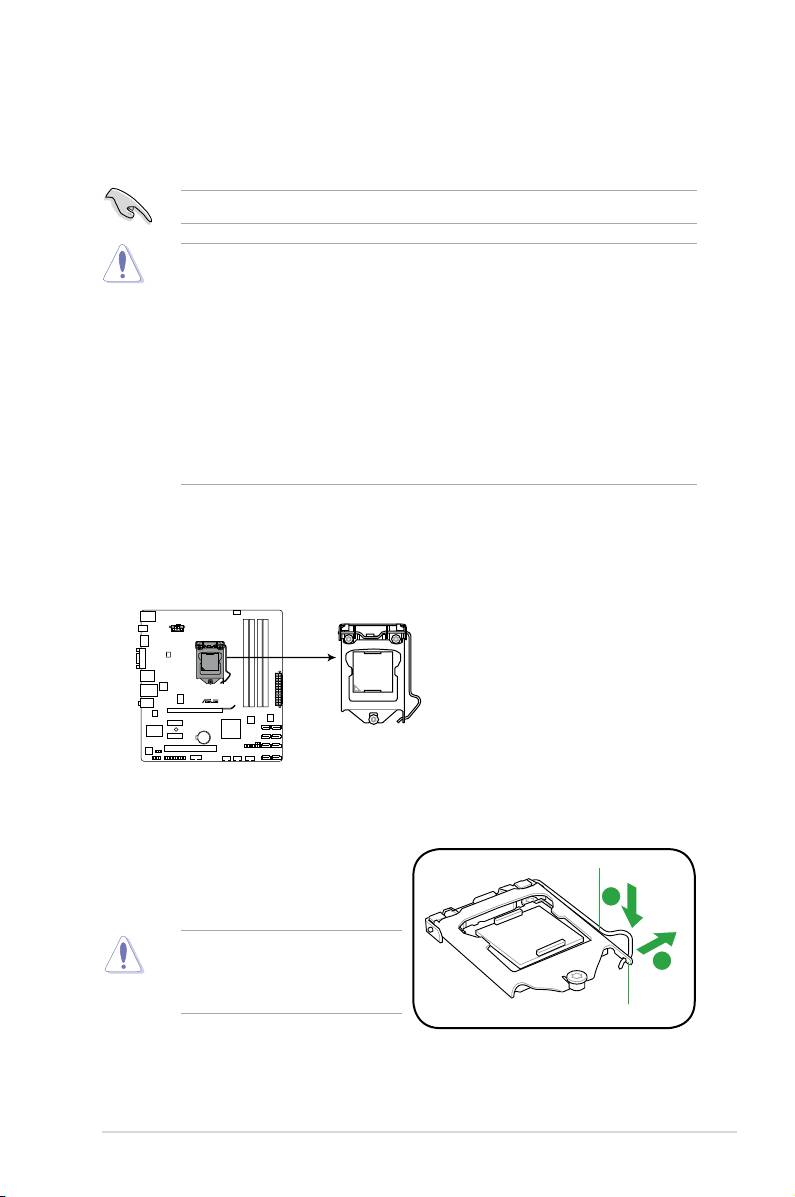

1.6.1 Installieren der CPU

So installieren Sie eine CPU.

1. Suchen Sie den CPU-Sockel auf dem Motherboard.

2. Drücken Sie den Arretierhebel mit Ihrem

Daumen (A) und schieben ihn nach

links (B), bis er von dem Halteriegel

losgelassen wird.

Um Schäden an den Sockelpolen zu

vermeiden, entfernen Sie bitte die

PnP-Abdeckung nicht vor dem Beginn

der CPU-Installation.

1-9 Kapitel 1: Produkteinführung

Arretierhebel

Halteriegel

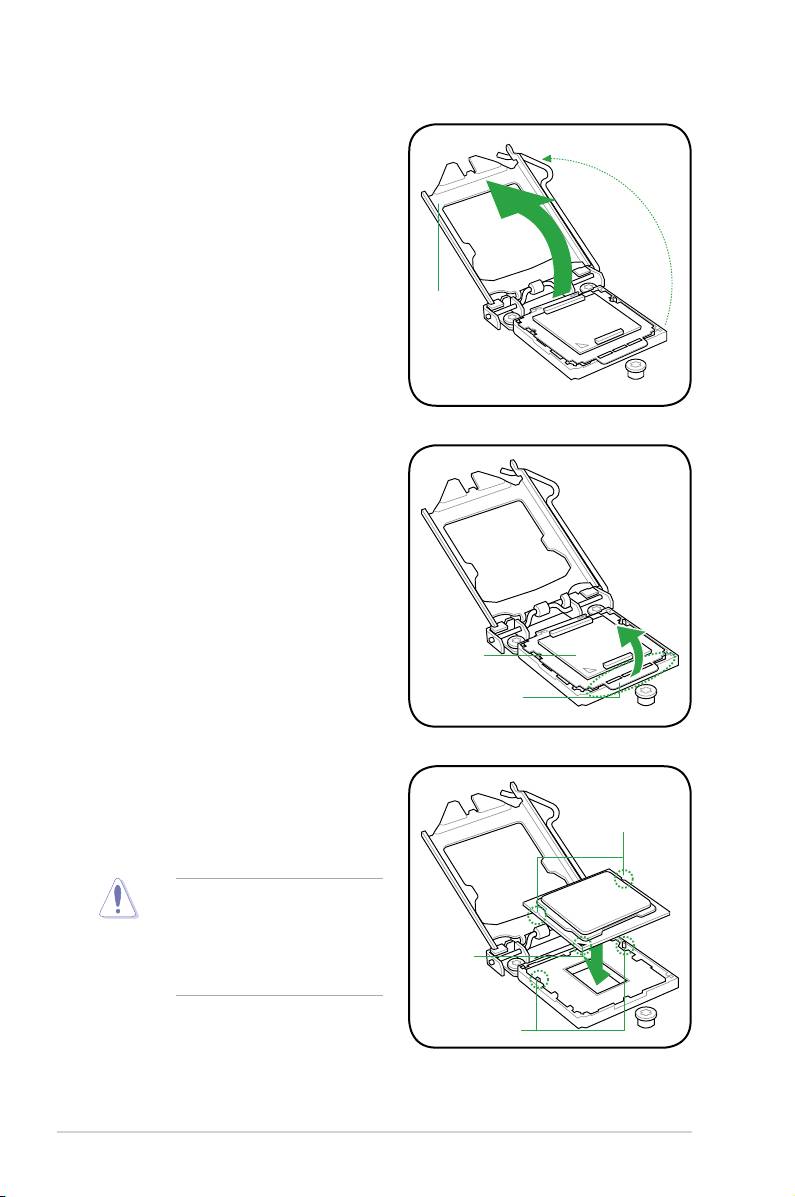

3. Heben Sie den Arretierhebel in

Pfeilrichtung bis die Deckplatte komplett

angehoben ist.

Deckplatte

4. Enfernen Sie die PnP-Abdeckung vom

CPU-Sockel nur durch Anheben der

Abdeckhalterung.

PnP-

Abdeckung

Abdeckhalterung

5. Legen Sie die CPU auf den Sockel.

Richten Sie dabei das goldene Dreieck

auf die untere linke Ecke des Sockels

CPU-Kerben

aus. Die Sockelausrichtungsnasen

müssen in die CPU-Kerben passen.

Die CPU passt nur in eine Richtung

ein. Stecken Sie die CPU NICHT

mit übermäßiger Kraft in den

Steckplatz ein, um ein Verbiegen

Goldenes

der Sockelkontaktstifte und

Dreieck

Schäden an der CPU zu vermeiden.

Ausrichtungs-

nasen

ASUS P7H55-M/USB3 1-10

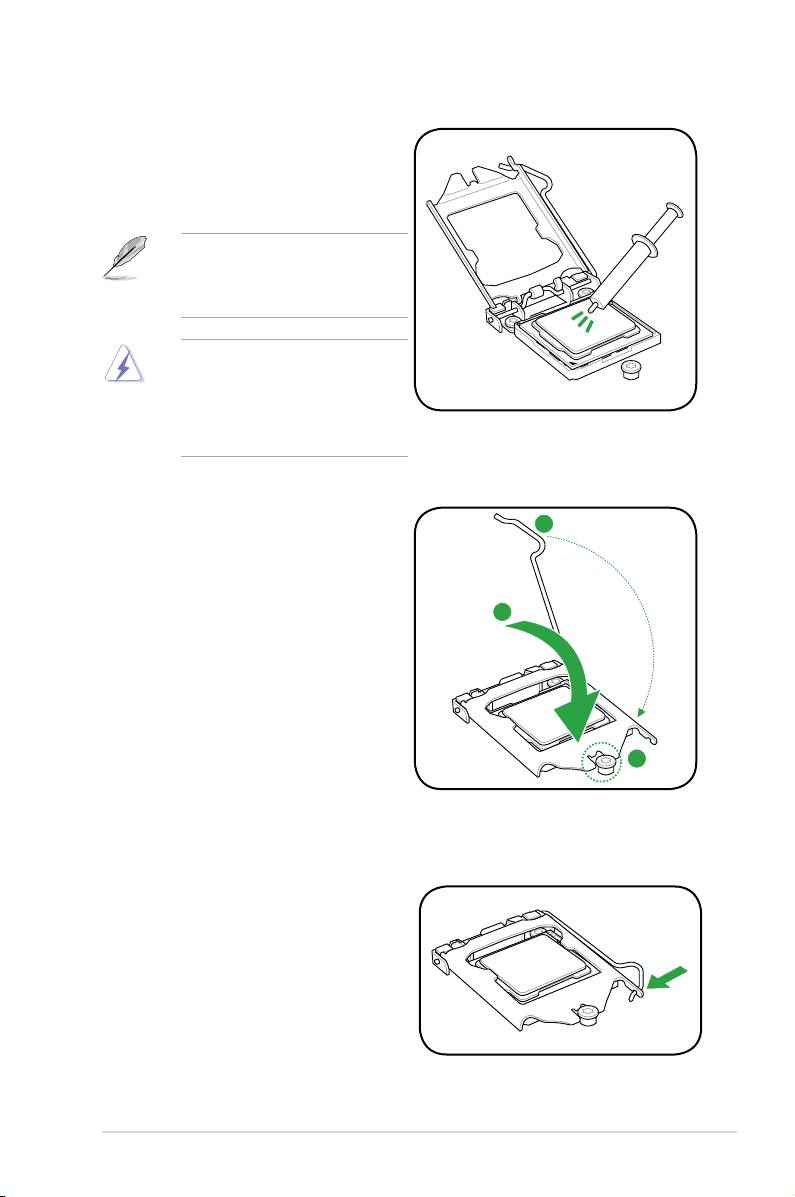

7. Schließen Sie die Deckplatte (A) und

drücken Sie dann den Arretierhebel (B),

bis die Vorderkante der Deckplatte unter

den Rückhalteknopf (C) rutscht.

1-11 Kapitel 1: Produkteinführung

6. Geben Sie einige Tropfen der

Wärmeleitpaste auf den Bereich der

CPU, welcher mit dem Kühlkörper

in Kontakt tritt, und verteilen Sie sie

gleichmäßig und nicht zu dick.

Bei einigen Kühlkörpern ist die

Wärmeleitpaste bereits aufgetragen. In

diesem Fall können Sie diesen Schritt

überspringen.

Die Wärmeleitpaste ist für Menschen

giftig und NICHT zum Verzehr

geeignet. Falls sie in Kontakt mit Augen

oder Haut gerät, waschen Sie sie so

schnell wie möglich ab und suchen Sie

einen Arzt auf.

8. Lassen Sie den Arretierhebel unter dem

Halteriegel einrasten.

1.6.2 Installieren von CPU-Kühlkörper und Lüfter

®

Die Intel

LGA1156-Prozessoren benötigen eine speziell konzipierte Kühlkörper-Lüfter-

Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen.

®

• Wenn Sie einen Intel

-Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper-Einheit der

Verpackung beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte

®

unbedingt nur den von Intel

-genehmigten Allrichtungskühlkörper und Lüfter.

®

• Die Intel

LGA1156-Kühlkörper-Lüfter-Einheit hat ein Druckstift-Design und benötigt kein

Werkzeug zur Installation.

• Verwenden Sie nur eine LGA1156-kompatible CPU-Kühlkörper-Lüfter-Einheit. Der

LGA1156-Sockel unterscheidet sich in Größe und Abmessungen von den LGA775- und

LGA1366-Sockeln.

Wenn Sie eine separate CPU-Kühlkörper-Lüfter-Einheit gekauft haben, stellen Sie bitte

sicher, dass Sie die Wärmeleitpaste richtig auf dem CPU-Kühlkörper oder der CPU

angebracht haben, bevor Sie die Kühlkörper-Lüfter-Einheit installieren.

Sie müssen zuerst das Motherboard in das Computergehäuse einbauen, bevor Sie die

CPU-Lüfter-Kühlkörper-Einheit installieren.

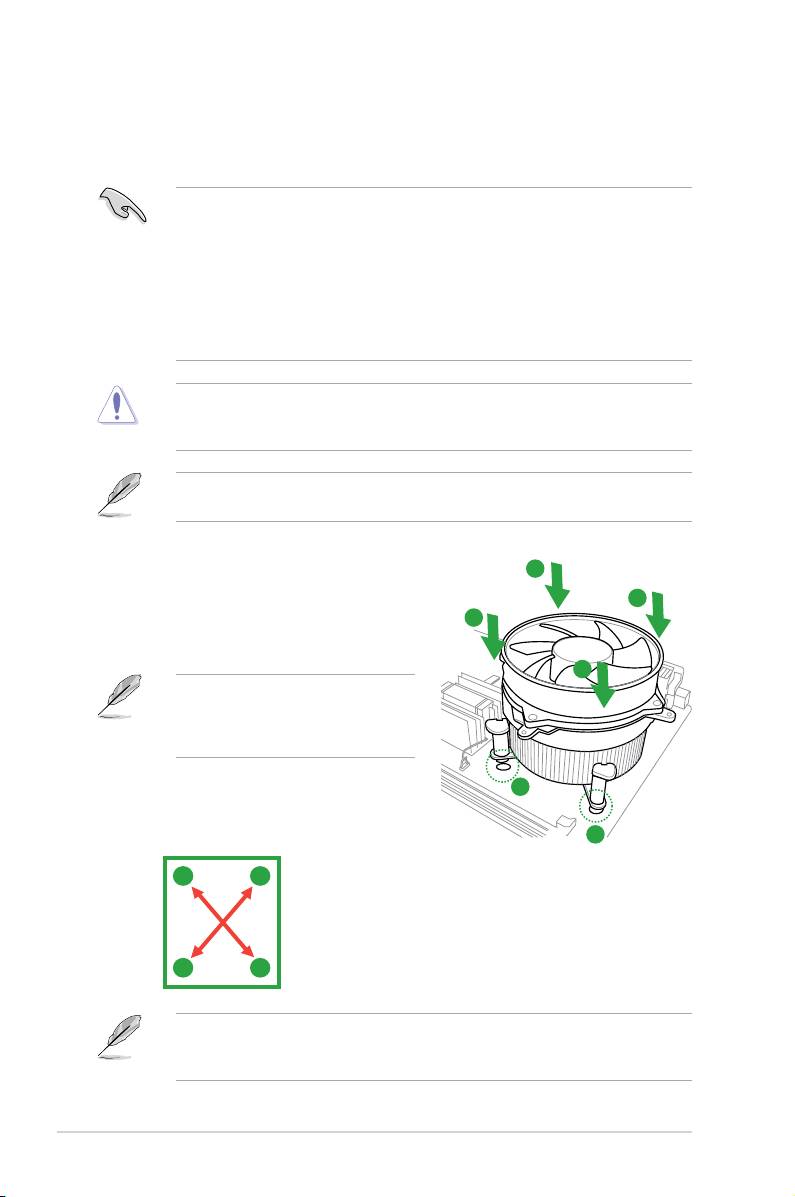

So installieren Sie den CPU-Kühlkörper und -Lüfter.

A

1. Stellen Sie den Kühlkörper auf die installierte

B

CPU. Stellen Sie dabei sicher, dass die

B

Druckstifte auf die Motherboardlöcher

ausgerichtet sind.

A

Richten Sie die Kühlkörper- Lüfter-Einheit

so aus, dass das CPU-Lüfterkabel den

kürzesten Weg zum CPU-Lüfteranschluss

hat.

2. Drücken Sie jeweils zwei diagonale Druckstifte

1

nach unten, um die Kühlkörper-Lüfter-Einheit

zu befestigen.

1

A

B

B

A

Die Ausführungen der CPU-Kühlkörper- und Kühllüfter-Einheiten sind eventuell

verschieden, sollten in der Montage und ihrer Funktion gleichbleibend sein. Die

vorhergehenden Abbildungen sind nur zur Referenzzwecken gedacht.

ASUS P7H55-M/USB3 1-12

3. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard.

Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden!

Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung

vorzunehmen.

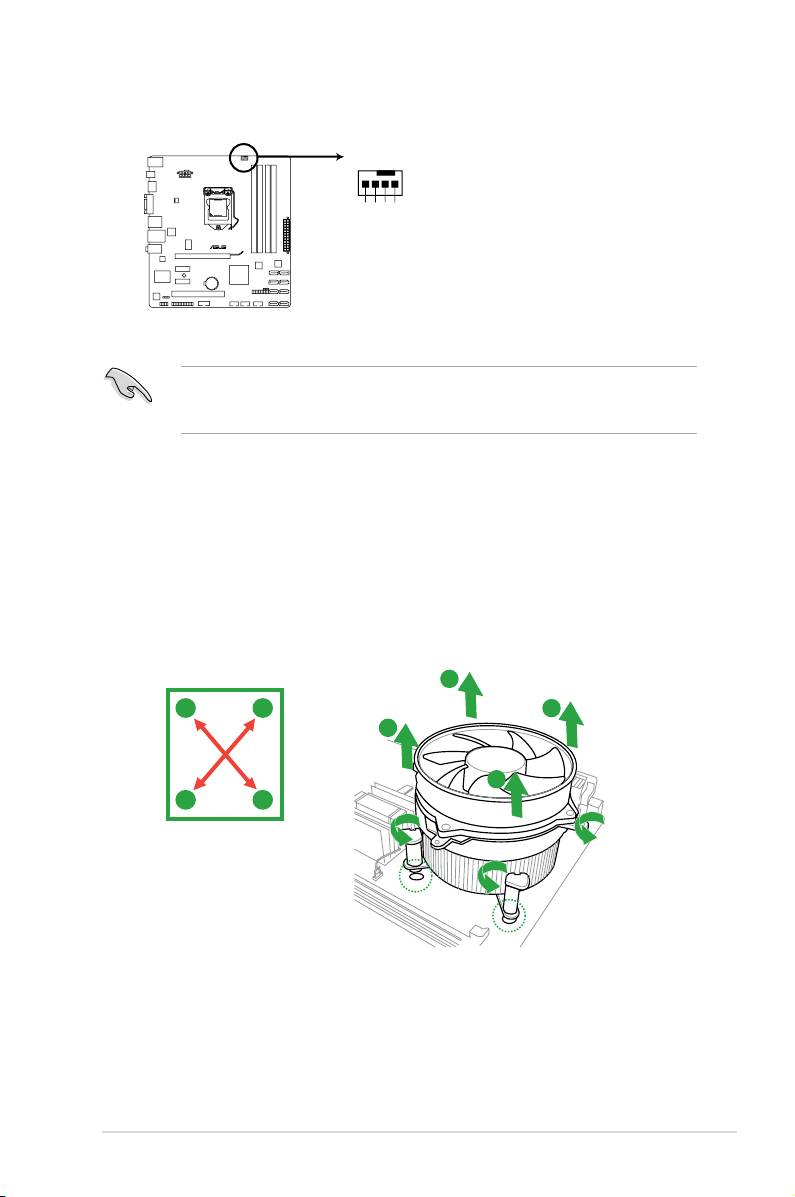

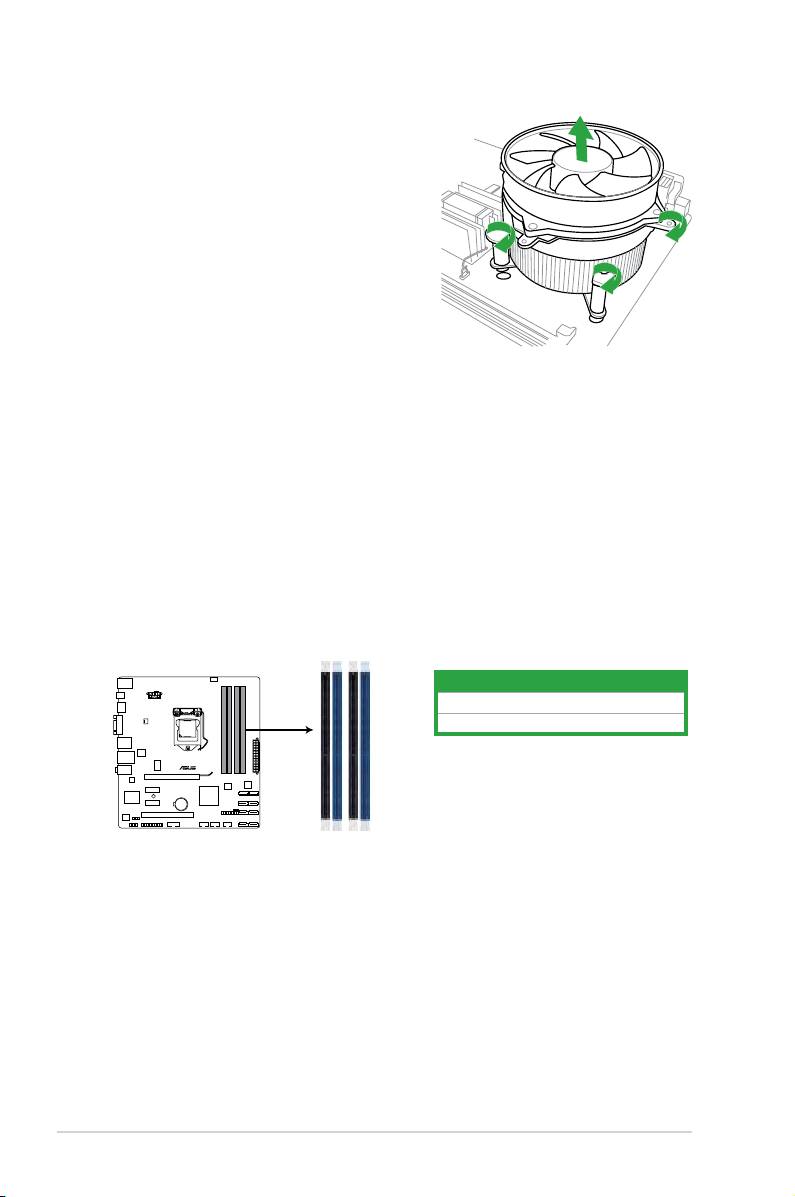

1.6.3 Deinstallieren von CPU-Kühlkörper und Lüfter.

So deinstallieren Sie den CPU-Kühlkörper und Lüfter:

1. Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard.

2. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn.

3. Ziehen Sie jeweils zwei diagonale Druckstifte nach oben heraus, um die Kühlkörper-

Lüfter-Einheit von dem Motherboard zu lösen.

A

A

B

B

B

A

B

A

1-13 Kapitel 1: Produkteinführung

DDR3-1333 MHz für Clarkdale CPU

DIMM-Sockel

Unterstützung

SS/

Chip-

Anbieter Artikelnummer Größe

Chip Nr. Takt

Spanng

(Optional)

DS

Marke

A* B* C*

A-Data AD31333001GOU 1024MB SS A-Data

AD30908C8D-151C

-

- • • •

E0906

A-Data AD31333G001GOU 3072MB

SS -

- 8-8-8-24

1.65-

• • •

(Kit of 3)

1.85V

A-Data AD31333002GOU 2048MB DS A-Data

AD30908C8D-151C

-

- • • •

E0903

A-Data AD31333G002GMU 2048MB DS -

- 8-8-8-24

1.65-

• •

1.85V

Apacer 78.A1GC6.9L1 2048MB DS APACER

AM5D5808DEWSBG -

- • • •

CORSAIR CM3X1024-1333C9DHX 1024MB SS -

- 9-9-9-24

1.60V • • •

CORSAIR CM3X1024-1333C9 1024MB SS -

- 9-9-9-24

1.60V • • •

CORSAIR TR3X3G1333C9 G 3072MB

SS -

- 9-9-9-24

1.50V • • •

(Kit of 3)

CORSAIR TR3X3G1333C9 G 3072MB

SS -

- 9-9-9-24

1.50V • • •

(Kit of 3)

CORSAIR TR3X3G1333C9 3072MB

SS -

- 9

1.5V • • •

(Kit of 3)

CORSAIR CM3X1024-1333C9DHX 1024MB DS Corsair

- -

- • • •

CORSAIR CM3X2048-1333C9DHX 2048MB DS -

- -

- • • •

CORSAIR TW3X4G1333C9 G 4096MB

DS -

- 9-9-9-24

1.50V • • •

(Kit of 2)

Crucial CT12864BA1339.8FF 1024MB SS Micron

9FF22D9KPT 9

- • • •

Crucial BL12864TA1336.8SFB1 2048MB

SS -

- 6-6-6-20

1.8V • • •

(Kit of 2)

Crucial CT25664BA1339.16FF 2048MB DS Micron

9KF27D9KPT 9

- • • •

Crucial BL25664ABA1336.16SFB1 4096MB

DS -

- 6-6-6-20

1.8V • •

(Kit of 2)

Crucial BL25664BA1336.16SFB1 4096MB

DS -

- 6-6-6-20

1.8V • •

(Kit of 2)

Crucial BL25664BN1337.16FF

6144MB

DS -

- 7-7-7-24

1.65V • • •

(XMP)

(Kit of

3 )

ELPIDA EBJ10UE8EDF0-DJ-F 1024MB SS ELPIDA

J1108EDSE-DJ-F -

1.35V

• • •

(low

voltage)

ELPIDA EBJ21UE8EDF0-DJ-F 2048MB DS ELPIDA

J1108EDSE-DJ-F -

1.35V

• •

(low

voltage)

G.SKILL F3-10600CL7D-

1024MB SS G.SKILL

- -

- • • •

2GBPI(XMP)

G.SKILL F3-10600CL8D-2GBHK 1024MB SS G.SKILL

- -

- • • •

G.SKILL F3-10600CL9D-2GBPK 1024MB SS G.SKILL

- -

- • • •

G.SKILL F3-10666CL7T-3GBPK 3072MB

SS -

- 7-7-7-18

1.5~1.6V • • •

(Kit of 3)

G.SKILL F3-10666CL9T-3GBNQ 3072MB

SS -

- 9-9-9-24

1.5~1.6V • •

(Kit of 3)

ASUS P7H55-M/USB3 1-20

DDR3-1066 MHz für Clarkdale CPU

DIMM-Sockel

Unterstützung

SS/

Anbieter Artikelnummer Größe

Chip-Marke

Chip Nr. Takt

Spannung

(Optional)

DS

A* B* C*

Crucial CT12864

1024MB SS Micron

9GF22D9KPT 7

- • • •

BA1067.8FF

Crucial CT25664

2048MB DS Micron

9HF22D9KPT 7

- • • •

BA1067.16FF

ELPIDA EBJ10UE8E

1024MB SS ELPIDA

J1108EDSE-DJ-F -

1.35V

• • •

DF0-AE-F

(low

voltage)

ELPIDA EBJ51UD8

512MB SS Elpida

J5308BASE-AC-E -

- • • •

BAFA-AC-E

ELPIDA EBJ51UD8

512MB SS Elpida

J5308BASE-AC-E -

- • • •

BAFA-AE-E

ELPIDA EBJ11UD8

1024MB DS Elpida

J5308BASE-AC-E -

- • • •

BAFA-AE-E

ELPIDA EBJ21UE8

2048MB DS ELPIDA

J1108EDSE-DJ-F -

1.35V

• • •

EDF0-AE-F

(low

voltage)

KINGSTON KVR1066

1024MB SS Kingston

D1288JEKAPGA7U 7

1.5V • • •

D3N7/1G

KINGSTON KVR1066

2048MB DS Kingston

D1288JEKAPGA7U 7

1.5V • • •

D3N7/2G

Micron MT8JTF12864

1024MB SS Micron

9GF22D9KPT 7

- • • •

AZ-1G1F1

Micron MT16JTF25664

2048MB DS Micron

9HF22D9KPT 7

- • • •

AZ-1G1F1

SAMSUNG M378B2873

1024MB SS Samsung

SEC 901 HCF8

-

- • • •

EH1-CF8

K4B1G0846E

SAMSUNG M378B5273

4096MB DS SAMSUNG

846 K4B2G0846B-

-

- • •

BH1-CF8

HCF8

Elixir M2Y2G64CB8

2048MB DS Elixir

N2CB1G80CN-BE -

- • •

HC5N-BE

Elixir M2Y2G64CB

2048MB DS -

- 7-7-

- • • •

HA9N-BE

7-20

Elixir M2Y2G64CB

2048MB DS Elixir

- -

- • • •

HC9N-BE

Kingtiger 2GB DIMM

2048MB DS Hynix

H5TQ1G83AFP

-

- • •

PC3-8500

G7C

SS: Einseitig / DS: Doppelseitig

DIMM-Unterstützung:

• A*: Unterstützt ein Modul, das in einer Single-Speicherkonguration in einen beliebigen

Steckplatz gesteckt wird.

• B*: Unterstützt ein Modulpaar, welches entweder in die beiden blauen oder

beiden schwarzen Steckplätze eingesteckt wurde als ein Paar einer Dual-Channel-

Speicherkonguration.

• C*: Unterstützt zwei Modulpaare, welche in die beiden blauen und die schwarzen

Steckplätze eingesteckt wurde als zwei Paare einer Dual-Channel-

Speicherkonguration.

• Die QVL für die Clarkdale CPU sind diesem Handbuch nicht beigefügt. Sie können diese

auf der ASUS-Webseite unter www.asus.com nden.

• Die neueste QVL nden Sie auf der ASUS-Webseite.

1-21 Kapitel 1: Produkteinführung

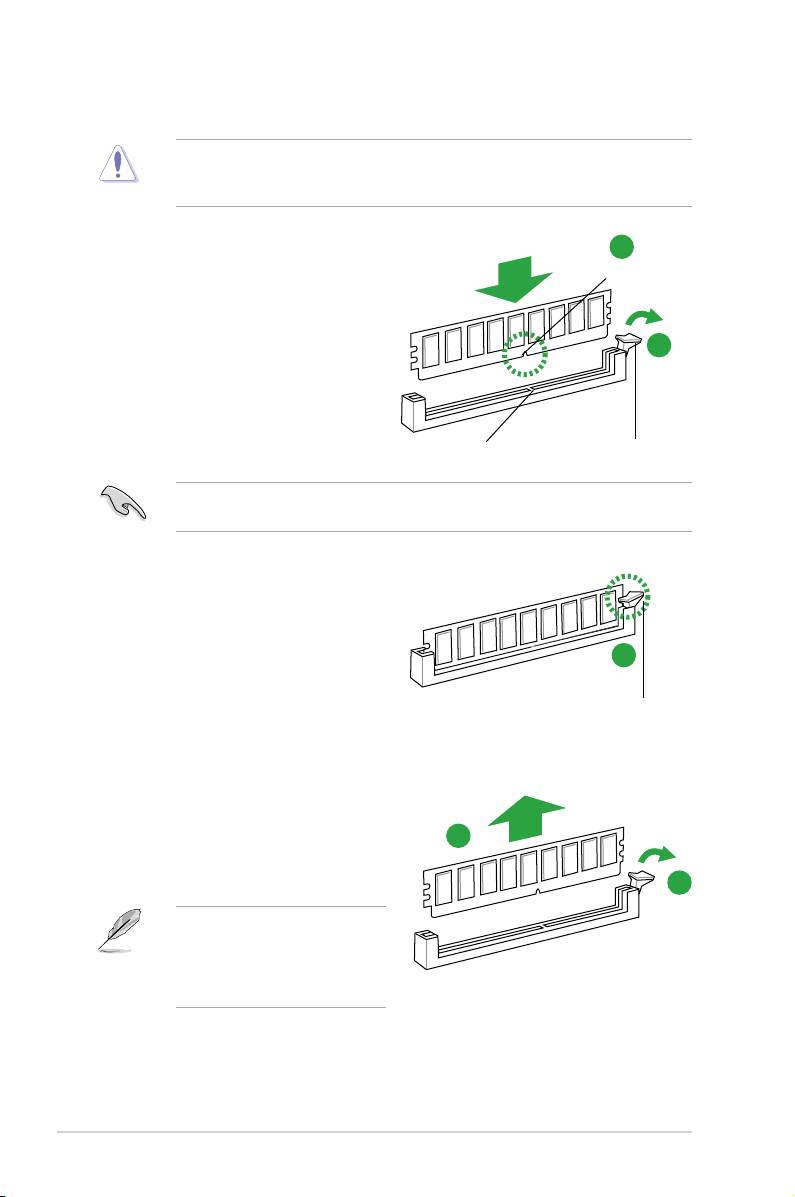

1.7.3 Installieren eines DIMMs

Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere

Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das

Motherboard als auch die Komponenten schwer beschädigt werden.

2

So installieren Sie eine DIMM:

DIMM-Kerbe

1. Drücken Sie den Haltebügel nach

außen, um den DIMM-Steckplatz zu

entriegeln.

1

2. Richten Sie ein DIMM-Modul auf den

Steckplatz aus, so dass die Kerbe am

DIMM-Modul an die Unterbrechung

des Steckplatzes passt.

DIMM-Steckleiste

Entriegelter Haltebügel

Ein DIMM lässt sich aufgrund einer Kerbe nur in eine Richtung einpassen. Stecken Sie ein

DIMM NICHT gewaltsam in einen Steckplatz, da es sonst beschädigt werden könnte.

3. Stecken Sie das DIMM-Modul fest in

den Steckplatz ein, bis die Haltebügel

zurückschnappen und das DIMM-Modul

richtig sitzt.

3

Verriegelter Haltebügel

1.7.4 Entfernen eines DIMMs

So entfernen Sie ein DIMM:

2

1. Drücken Sie den Haltebügel nach

außen, um den DIMM-Steckplatz zu

entriegeln.

1

Halten Sie das DIMM-Modul beim

Drücken des Haltebügels leicht mit

Ihren Fingern fest. Das DIMM-Modul

könnte plötzlich herausspringen und

beschädigt werden.

2. Entfernen Sie das DIMM-Modul vom Steckplatz.

ASUS P7H55-M/USB3 1-22

1.8 Erweiterungssteckplätze

Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte

beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten.

Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der

Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die

Motherboardkomponenten beschädigen.

1.8.1 Installieren einer Erweiterungskarte

So installieren Sie eine Erweiterungskarte:

1. Lesen Sie vor dem Installieren der Erweiterungskarte die beigefügte Dokumentation

durch, und nehmen Sie die notwendigen Hardwareeinstellungen vor.

2. Entfernen Sie die Abdeckung des Systemgehäuses (wenn das Motherboard bereits in

einem Gehäuse installiert ist).

3. Entfernen Sie das Abdeckblech am Ende des zu verwendenden

Steckplatzes. Bewahren Sie die Schraube für späteren Gebrauch auf.

4. Richten Sie den Kartenanschluss auf den Steckplatz aus, und drücken Sie die Karte

hinein, bis sie festsitzt.

5. Befestigen Sie die Karte mit der zuvor entfernten Schraube am Gehäuse.

6. Bringen Sie die Abdeckung des Systemgehäuses wieder an.

1.8.2 Kongurieren einer Erweiterungskarte

Nach dem Installieren der Erweiterungskarte müssen Sie diese mit einer Software

kongurieren.

1. Schalten Sie das System ein, und ändern Sie ggf. die BIOS-Einstellungen. Kapitel 2

informiert Sie über das BIOS-Setup.

2. Weisen Sie der Karte ein IRQ zu.

3. Installieren Sie die Softwaretreiber für die Erweiterungskarte.

Achten Sie darauf, dass bei Verwenden von PCI-Karten in gemeinsam verwendeten

Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die

Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konikten zwischen den

beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar.

1.8.3 PCI-Steckplatz

Der PCI-Steckplatz unterstützt PCI-Karten wie LAN-Karten, SCSI-Karten, USB-Karten und

andere Karten, die den PCI-Spezikationen entsprechen.

1.8.4 PCI Express x1-Steckplätze

Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere

Karten, die den PCI Express-Spezikationen entsprechen.

1.8.5 PCI Express x16-Steckplatz

Dieses Motherboard hat einen PCI Express 2.0 x 16-Steckplatz für PCI Express x 16 2.0-

Grakkarten, die den PCI Express-Speizikationen entsprechen.

1-23 Kapitel 1: Produkteinführung

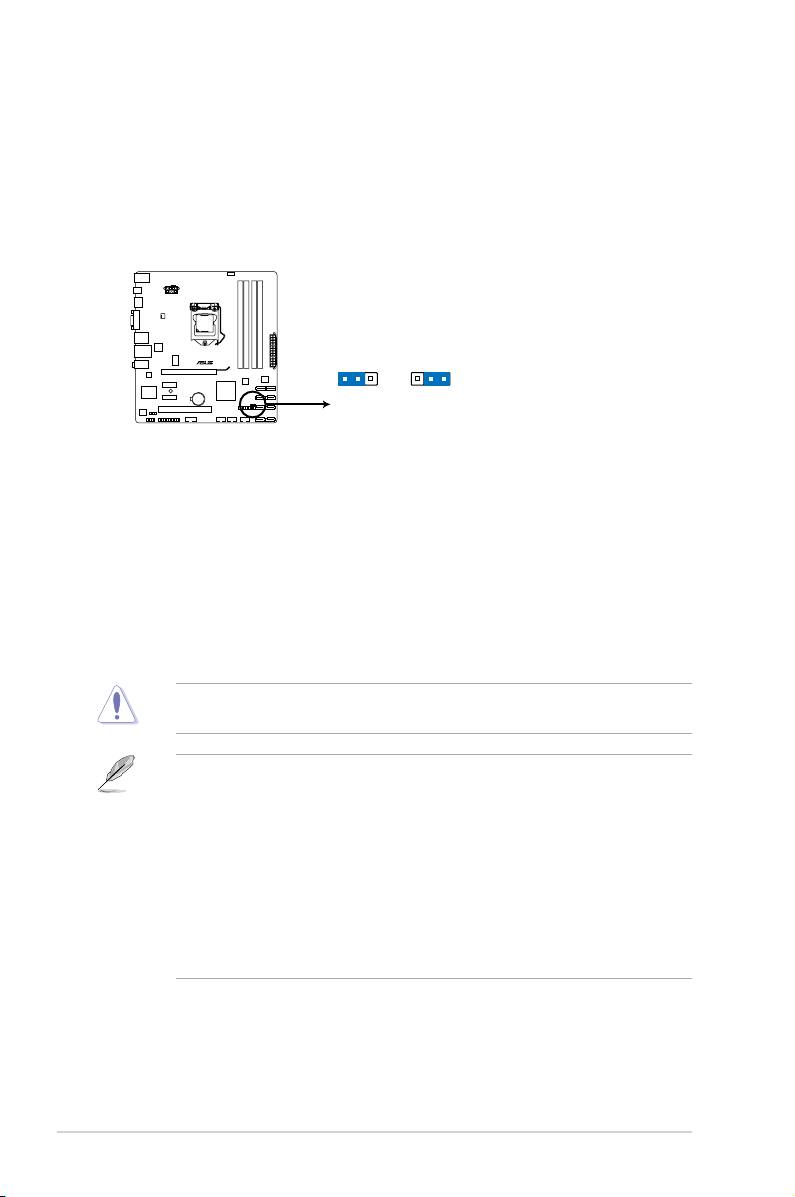

1.9 Jumper

RTC-RAM löschen (3-pol. CLRTC)

Mit diesen Jumpern können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie

können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im

CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im

CMOS, die Systemeinstellungs-informationen wie z.B. Systemkennwörter einbeziehen,

werden mit einer integrierten Knopfbatterie aufrecht erhalten.

So wird das RTC-RAM gelöscht:

1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz.

2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2

(Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2

zurück.

3. Schließen Sie das Netzkabel an und schalten Sie den Computer ein.

4. Halten Sie die Taste

<Entf> während des Startvorgangs gedrückt und rufen Sie

das BIOS auf, um Daten neu einzugeben.

Entfernen Sie die Steckbrücke von der Standardposition am CLRTC-Jumper nur, wenn Sie

das RTC RAM löschen. Ansonsten wird ein Systembootfehler hervorgerufen!

• Falls die oben beschriebenen Schritte ergebnislos ausfallen, entfernen Sie die

integrierte Batterie und stecken Sie den Jumper um, um die CMOS RTC RAM-Daten zu

löschen. Installieren Sie daraufhin die Batterie erneut.

• Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt.

Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler

wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten,

das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder

her.

• Aufgrund von Chipsatzeinschränkungen muss vor Verwendung der C.P.R-Funktion der

Computer ausgeschaltet werden. Schalten Sie die Stromversorgung aus und wieder ein

oder ziehen Sie den Netzstecker, bevor Sie das System neu starten.

ASUS P7H55-M/USB3 1-24

1.10 Anschlüsse

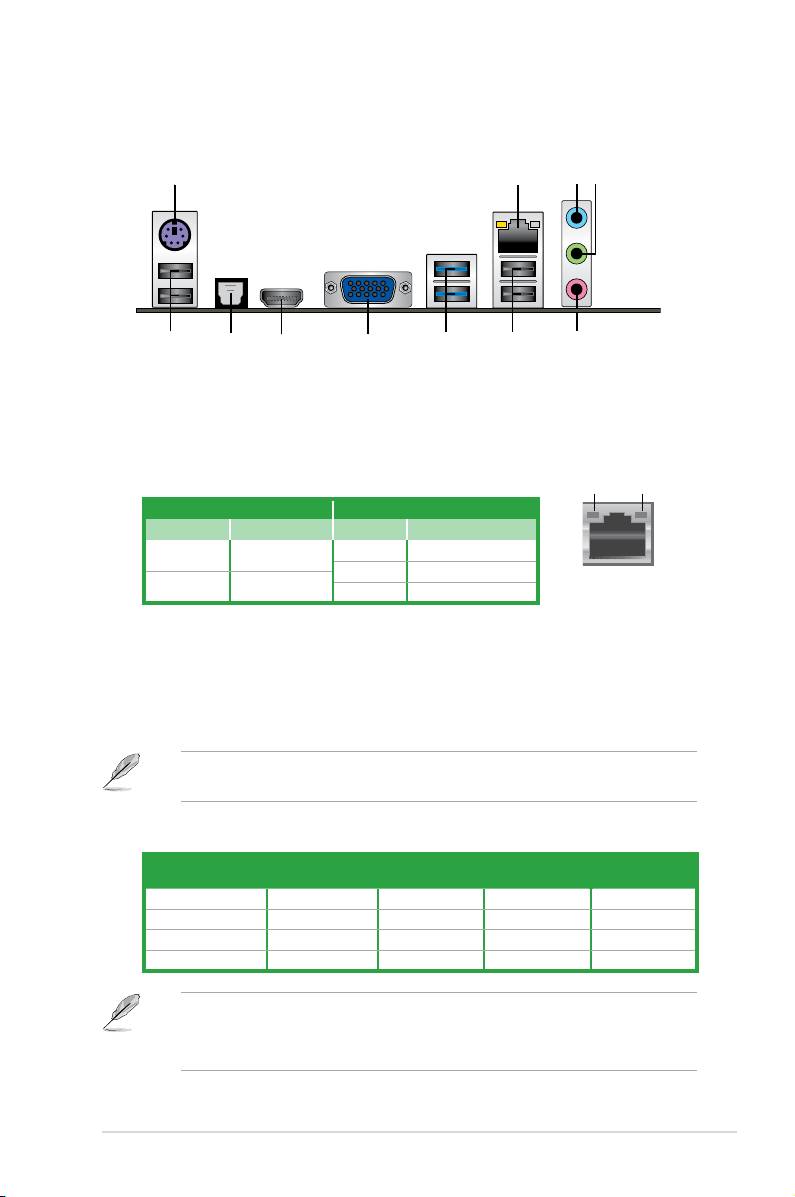

1.10.1 Rücktafelanschlüsse

1. PS/2-Kombianschluss für Tastatur/Maus (lila). Dieser Anschluss ist für eine PS/2-

Tastatur oder PS/2-Maus.

2. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem

Local Area Network (LAN) mittels eines Netzwerk-Hub. Beziehen Sie sich auf die

folgende Tabelle.

Activity Link

Speed

LED-Anzeigen am LAN-Anschluss

LED

LED

Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED

Status Beschreibung Status Beschreibung

AUS Nicht verbunden AUS 10 Mbps-Verbindung

ORANGE 100 Mbps-Verbindung

LAN-

BLINKEND Datenaktivität

GRÜN 1 Gbps-Verbindung

Anschluss

3. Line In-Anschluss (hellblau). Dieser Anschluss verbindet den Tonband-, CD-, DVD-

Spieler oder andere Audioquellen.

4. Line Out-Anschluss (hellgrün)

. Dieser Anschluss verbindet Kopfhörer oder

Lautsprecher. In einer 4-Kanal, 6-Kanal und 8-Kanalkonguration funktioniert der

Anschluss als ein Frontlautsprecher-Ausgang.

5. Mikrofonanschluss (rosa)

. Dieser Anschluss verbindet ein Mikrofon.

Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanalkongurationen entnehmen Sie

bitte der nachfolgenden Audio-Kongurationstabelle.

Audio 2, 4, 6 oder 8-Kanalkonguration

Eine 8-Kanal Audioausgabe kongurieren:

Für 8-Kanal Audioausgabe nehmen Sie ein Gehäuse mit einem HD-Audiomodul auf der

Vorderseite.

1-25 Kapitel 1: Produkteinführung

Kopfhörer

Anschluss

4-Kanal 6-Kanal 8-Kanal

2-Kanal

Hellblau (Rücktafel) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher

Hellgrün (Rücktafel) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher

Rosa (Rücktafel) Mic In Mic In Bass/Mitte Bass/Mitte

Hellgrün (Fronttafel) – – – Seitenlautsprecher

6. USB 2.0-Anschlüsse. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen

USB 2.0-Geräte auf.

7. USB 2.0 / USB 3.0-Anschlüsse. Die zwei 4-pol. Universal Serial Bus (USB)-

Anschlüsse nehmen USB 2.0 / USB 3.0-Geräte auf.

8. VGA-Anschluss.

Dieser 15-pol. Anschluss ist für einen VGA-Monitor oder andere

VGA-kompatible Geräte vorgesehen.

9. HDMI-Anschluss.

Dieser Anschluss ist ein High-Denition Multimedia Interface

(HDMI)-Port, ist HDCP-konform und eignet sich für das Abspielen von HD DVD, Blu-

Ray und anderen geschützten Inhalten.

10. Optischer S/PDIF-Ausgang. An diesen Anschluss können Sie über ein optisches

S/PDIF-Kabel ein externes Audio-Ausgabegerät anschließen.

11. USB 2.0-Anschlüsse. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen

USB 2.0-Geräte auf.

1.10.2 Interne Anschlüsse

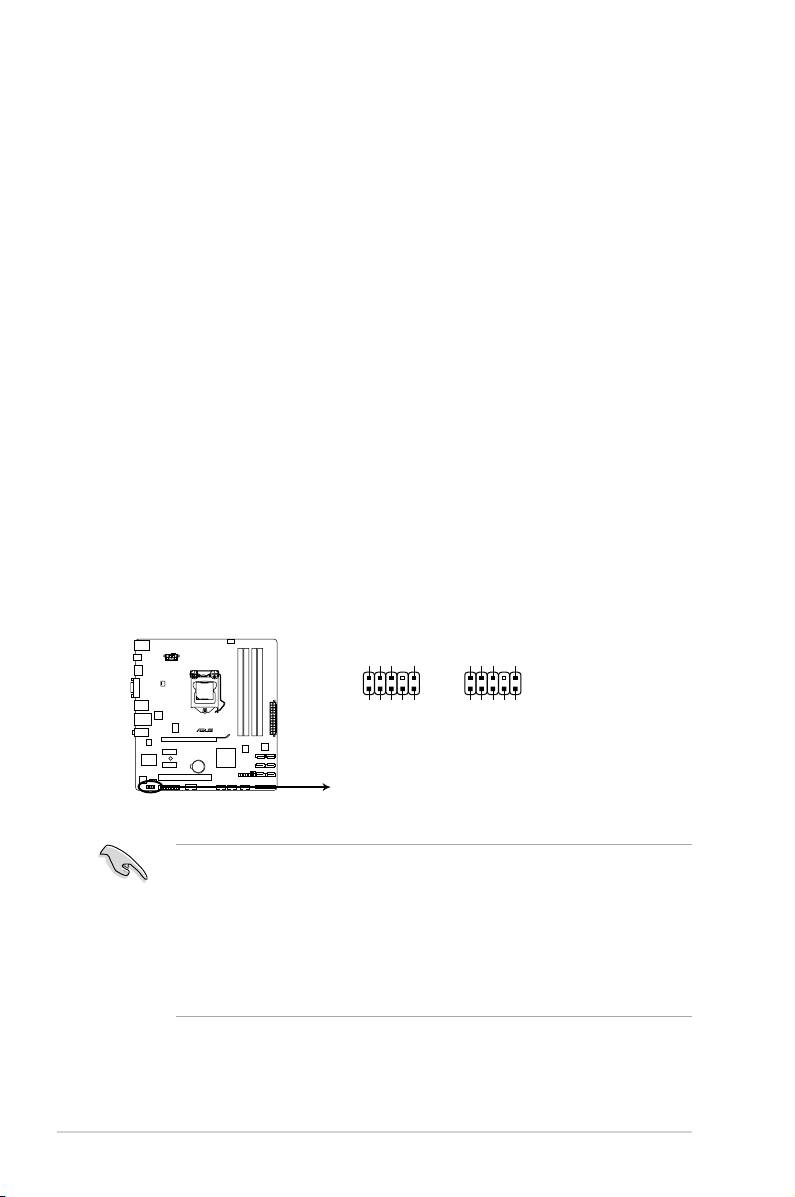

1. Fronttafelaudioanschluss (10-1 pol. AAFP)

Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das

an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den

herkömmlichen AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des

Fronttafel-Audiokabels mit diesem Anschluss.

• Es wird empfohlen, ein High-Denition Fronttafel Audio E/A-Modul mit diesem Anschluss

zu verbinden, um die High-Denition Audio-Funktionen dieses Motherboards nutzen zu

können.

•

Wenn Sie an diesen Anschluss ein High-Denition Fronttafelaudiomodul anschließen

möchten, vergewissern Sie sich, dass das Element Front Panel Type im BIOS auf

[HD Audio] eingestellt ist. Wenn Sie statt dessen ein AC‘ 97-Fronttafelaudiomodul

anschließen möchten, stellen Sie das Element auf [AC97] ein. Standardmäßig ist

der Anschluss auf [HD Audio] gestellt. Siehe Abschnitt 2.5.3 Onboard Devices

Conguration für Details.

ASUS P7H55-M/USB3 1-26

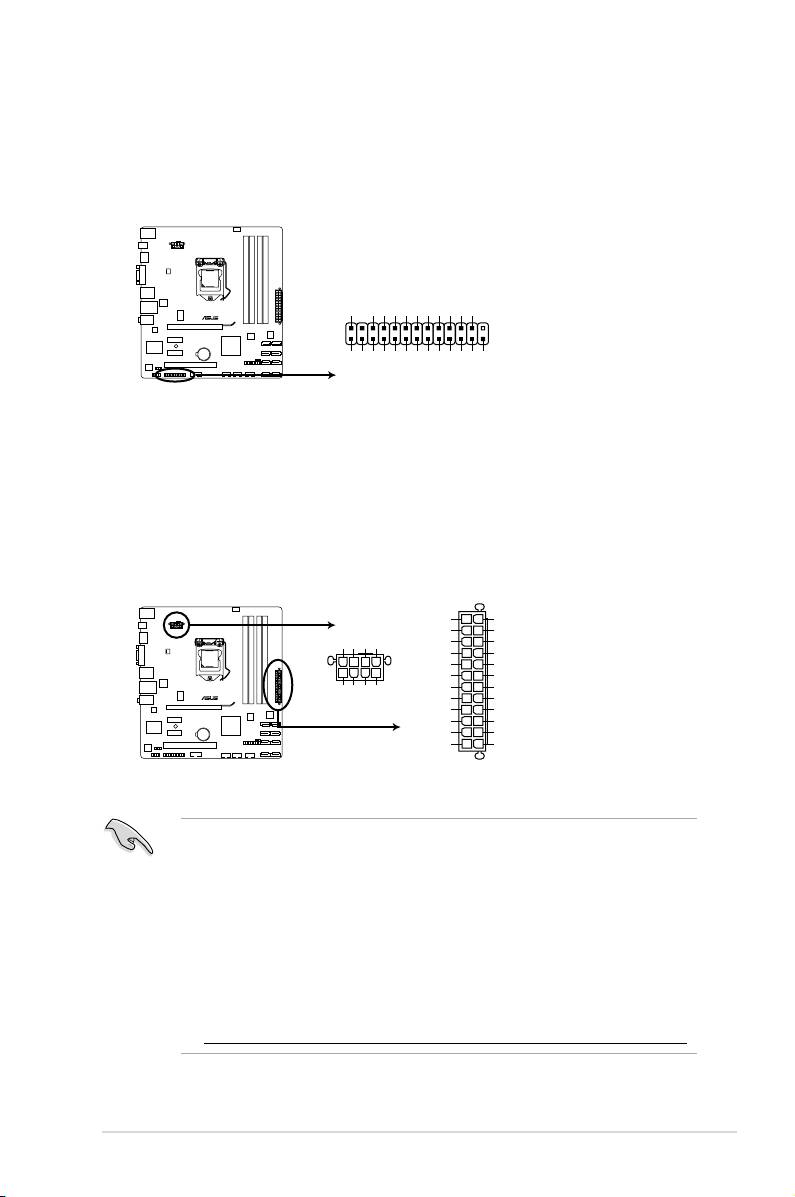

2. LPT-Anschluss (26-1 pol. LPT)

Der LPT (Line Printing Terminal)-Anschluss verbindet mit Geräten wie einen Drucker.

Der LPT-Standard ist IEEE 1284, eine parallele Schnittstelle auf IBM PC-kompatiblen

Computern.

1-27 Kapitel 1: Produkteinführung

3. ATX-Stromanschlüsse (24-pol. EATXPWR, 8-pol. ATX12V)

Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen. Sie sind

so aufgebaut, dass sie mit den Steckern in nur einer Richtung zusammenzupassen.

Drücken Sie den Stecker in der korrekten Ausrichtung fest auf den Anschluss, bis er

komplett eingerastet ist.

• Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezikation

2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 400W liefern kann.

• Vergessen Sie nicht, den 4-pol. / 8-pol. ATX +12 V Stromstecker anzuschließen.

Andernfalls lässt sich das System nicht starten.

• Wir empfehlen Ihnen, ein Netzteil mit einer höheren Ausgangsleistung zu verwenden,

wenn Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System

wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht

ausreicht.

• Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind,

hilft Ihnen evtl. der Leistungsrechner unter

http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de.

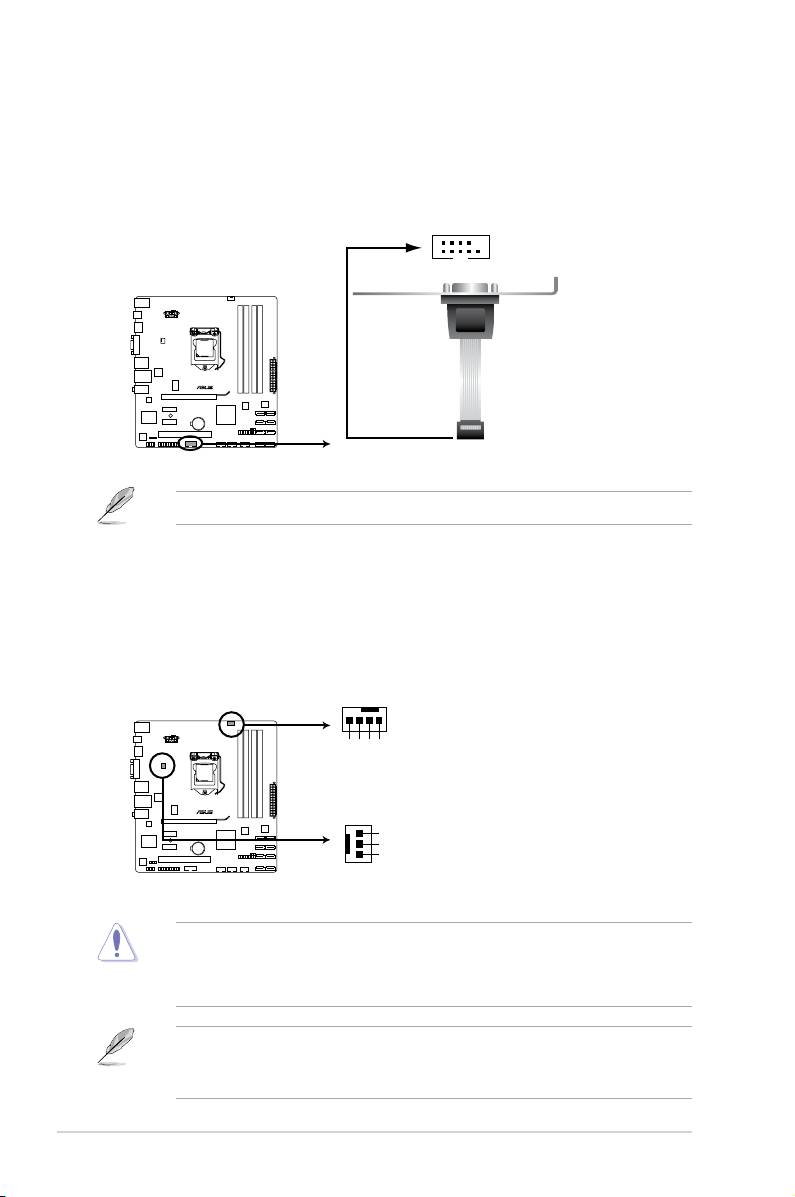

4. Serieller Anschluss (10-1-pol. COM1)

Dieser Sockel ist für einen seriellen (COM-) Anschluss gedacht. Verbinden

Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie

das Modul anschließend an einer Steckplatzaussparung an der Rückseite des

Computergehäuses.

Das COM-Modul muss separat erworben werden..

5. CPU- und Gehäuselüfteranschlüsse

(4-pol. CPU_FAN, 3-pol. CHA_FAN1)

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der

schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.

Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine

unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten

beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die

Lüfteranschlüsse!

• Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion.

• Der CPU_FAN-Anschluss arbeitet mit einem CPU-Lüfter mit maximal 2A (24 W)

Leistung.

ASUS P7H55-M/USB3 1-28
