AMICA EKGC 16167 DE: CZ

CZ

VŠEOBECNÉ INFORMACE

Vážení klienti,

Chladnička s mrazničkou Amica je spojením výjimečně jednoduché obsluhy a dokonalé účinnosti.

Každý spotřebič byl před expedicí z továrny důkladně zkontrolován s ohledem na bezpečnost

a funkčnost.

Prosíme Vás, abyste si důkladně přečetli návod k obsluze před uvedením spotřebiče

do provozu.

Upozornění!

Chladnička s mrazničkou je určena výlučně pro domácí použití.

Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.

Změny jsou přípustné ve vybavení, vnitřním a vnějším dizajnu, neovlivňující jeho fun-

kčnost a bezpečnost.

64

OBSAH

Konstrukce a vybavení spotřebiče.............................................................................................66

Pokyny týkající se bezpečnosti používání.................................................................................68

Změna směru otevírání dveří....................................................................................................70

Instalace...................................................................................................................................71

Obsluha a funkce......................................................................................................................73

Jak ekonomicky používat chladničku........................................................................................76

Odmrazování, mytí a údržba....................................................................................................78

Určování závad.........................................................................................................................80

Ochrana životního prostře.........................................................................................................82

Technická charakteristika...........................................................................................................83

65

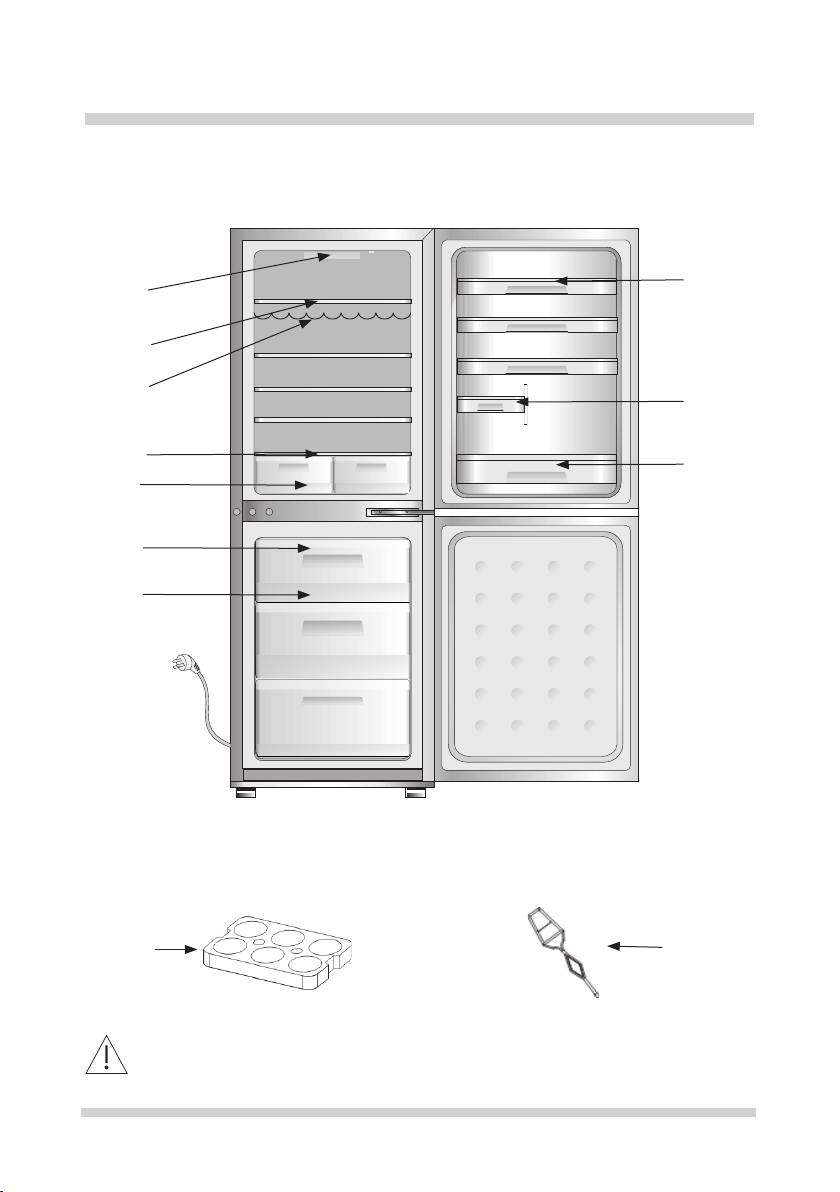

Konstrukce a vybavení spotřebiče

Příklad: model BK313.3 / EKGC 16167

8

1

2

3

9

4

10

5

6

7

Doplňky vybavení

12

11

Přesný popis vybavení Vámi zakoupeného typu chladničky s mrazničkou) je možno

najít v tabulkách na dalších stránkách.

66

Konstrukce a vybavení spotřebiče

1 Umístění termostatu a světla

2 Skleněná police

3 Přihrádka na víno

4 Skleněná police nad nádobou na zeleninu

5 Nádoba na zeleninu

6 Koš

7 Koš

8 Střední dveřní regál

9 Malé dveřní regál

10 Velký dveřní regál

11 Tác na vajíčka

12 Čistič trubek

Součásti vybavení

BK313.3 / EKGC 16167

Vybavení chladničky

Skleněná police 3+1

Skleněná police nad nádobou na zeleninu 1

Nádoba na zeleninu 2

Malé dveřní regál 1

Střední dveřní regál 3

Velký dveřní regál 1

Tác na vajíčka 1

Typ osvětlení LED

Čistič trubek tak

Přihrádka na víno 1

Vybavení mrazničky

Koš 3

Miska na ledové kostky 1

67

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

l Výrobce nenese odpovědnost za

l Spotřebič se nemá naklánět v

škody vzniklé nedodržováním zásad

úhlu nad 40° od středové osy

obsažených v tomto návodu.

během přepravy, přenášení nebo

umísťování. Pokud vznikla taková

l Prosíme o uschování tohoto návodu

situace, spotřebič se může zapno-

za účelem jeho využití v budoucnu

ut po uplynutí minimálně 2 hodin

nebo předání eventuálnímu dalšímu

od jeho umístění (obr. 1).

uživateli.

l Tento spotřebič není určen k používání

osobami (včetně dětí) s omezenou

schopností fyzickou, citovou nebo

psychickou a také osobami, které jsou

nezkušené a neznalé spotřebiče, ledaže

to probíhá pod dohledem nebo podle

návodu k obsluze spotřebiče, poskyt-

nutého osobami odpovídajícími za jejich

bezpečnost.

l Je třeba věnovat zvláštní pozornost

tomu, aby spotřebič nepoužívaly děti

ponechané bez dohledu. Je třeba jim

zakázat hrát si se spotřebičem. Není

jim dovoleno sedat si na výsuvné

součásti a zavěšovat se na dveře.

l Spotřebič pracuje správně v klimatické

1

třídě N-ST. Nemá se používat ve sklepě,

předsíni, na podzim a v zimě v nevy-

l Před každou údržbovou činností je

tápěné chatě.

třeba vytáhnout zástrčku ze síťové

l Během umísťování, přesouvání, zvedání

zásuvky. Nemá se tahat za kabel,

se nemá chytat za madla dveří, tahat za

ale chytat za kostru zástrčky.

odpařovací kondenzátor na zadní straně

l Slyšitelné zvuky jako bublání nebo

chladničky a také dotýkat kompresorové

praskání jsou způsobeny roztaho-

jednotky.

váním a smršťováním součástí v

důsledku teplotních změn.

l S ohledem na bezpečnost se spo-

třebič nemá opravovat svépomocí.

Opravy prováděné osobami, které

nemají požadované kvalifikace,

mohou vytvořit vážné nebezpečí pro

uživatele spotřebiče.

68

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

lV případě poškození chladicího

lJe třeba dávat pozor, aby nedošlo

okruhu je třeba na několik minut

k poškození chladicího okruhu, např.

vyvětrat místnost, ve které se na-

napíchnutí kanálků kondenzátu na

chází spotřebič (tato místnost musí

výparníku, zalomení trubek. Vstři-

kované chladicí médium je hořlavé.

mít alespoň 4 m³ ; pro spotřebič s

V případě vniknutí do očí je třeba

izobutanem /R600a).

vypláchnout je vodou a ihned při-

volat lékaře.

69

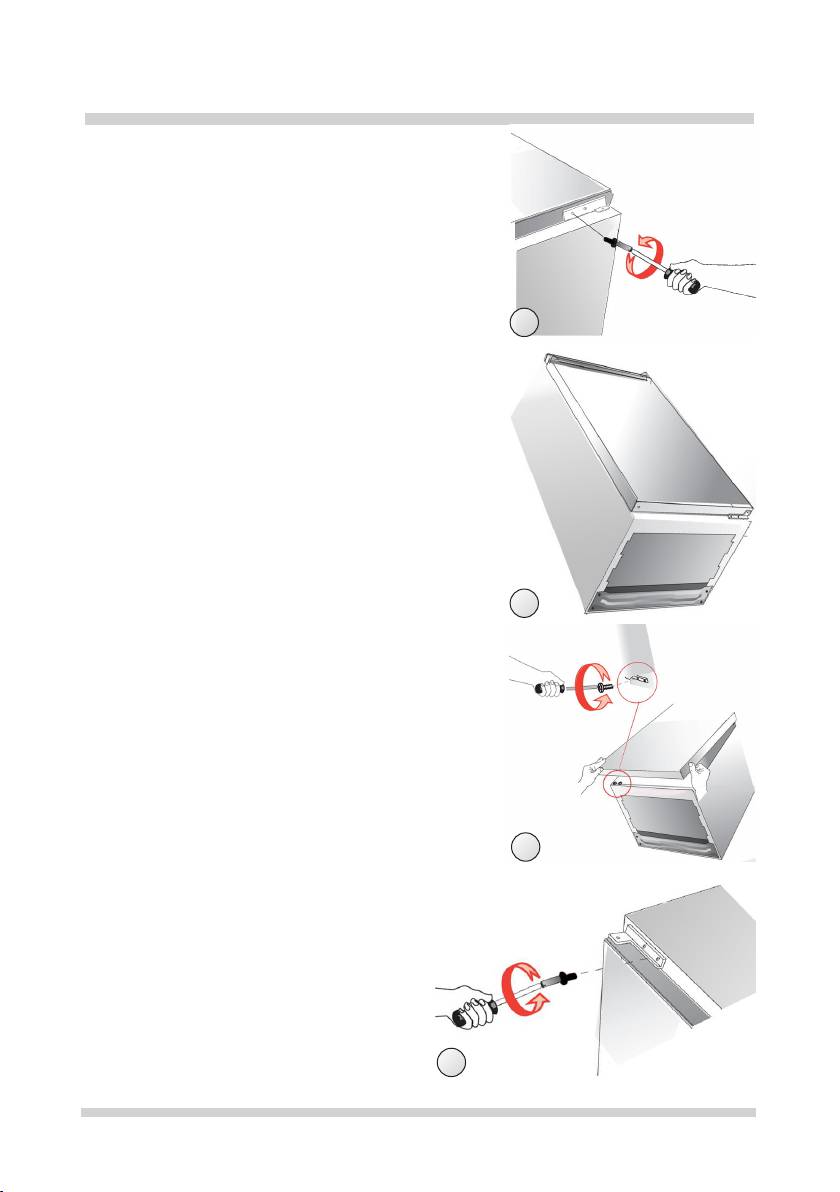

ZÁMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK

1. Aby změnit směr otevírání dvířek, odpojte

spotřebič od napájení a vyprázdněte z potra-

vinářských produktů.

2. Používajíce vlastní plochý šroubovák

demontujte záslepky závěsů.

3. Používajíce vlastní křížový šroubovák de-

montujte horní závěs dvířek při současném

přidržování dvířek (Výkr. 2).

4. Používajíce vlastní křížový šroubovák

demontujte prostřední závěs při současném

přidržování horních dvířek*

5. Odložte dvířka na bezpečné místo.

6. Nachylte spotřebič (max. 40 stupňů) tako-

vým způsobem, aby mít postačující přístup k

dolnímu závěsu (Výkr. 3).

7. Používajíce vlastní křížový šroubovák

demontujte dolní závěs dvířek.

8. Připevněte dolní závěs na druhou stranu

tělesa (Výkr. 4).

9. Umístěte komplet dvířek takovým způso-

bem, aby se čep dolního závěsu nacházel v

příslušném otvoru dolní lišty dvířek.

10. Připevněte prostřední závěs na druhou

stranu tělesa takovým způsobem, aby se

dolní čep prostředního závěsu nacházel v

příslušném otvoru závěsu horní lišty dvířek,

umístěte druhý komplet dvířek takovým

způsobem, aby horní čep prostředního

závěsu nacházel v příslušném otvoru dolní

lišty dvířek*

11. Připevněte horní závěs dvířek takovým

způsobem, aby se čep horního závěsu na-

cházel v příslušném otvoru horní lišty dvířek

(Výkr. 5).

12. Zkontrolujte, zda jsou dvířka správně

nastavená vůči tělesu spotřebiče.

13. Připevněte záslepky závěsů.

14. Uveďte zařízení do provozu v souladu s

příslušnými pokyny návodu.

* Tento krok se týká spotřebičů, v nichž se

vyskytují dvě komory, chladnička a mrazni-

čka.

70

INSTALACE A PROVOZNÍ PODMÍNKY SPOTŘEBIČE

Instalace před prvním spuštěním

1. Výrobek je třeba rozbalit, odstranit lepicí

pásky zajišťující dveře a vybavení. Even-

tuální zbytky lepidla je možno odstranit

jemným čisticím prostředkem.

2. Polystyrénové části obalu se nemají vy-

hazovat. V nutném případě opětovného

převozu je třeba chladničku s mrazničkou

zabalit do částí polystyrénu a fólie a také

zajistit lepicí páskou.

3. Vnitřní prostor spotřebiče a také součásti

vybavení je třeba vymýt vlažnou vodou s

přídavkem.

4. Chladničku s mrazničkou je třeba umístit na

rovný, vodorovný a stabilní podklad, do su-

ché, větrané místnosti, kde nesvítí slunce, v

povzdálí od tepelných zdrojů takových jako

kuchyň, radiátor ústředního topení, trubka

ústředního topení, rozvod teplé vody atp.

Minimální vzdálenosti od tepelných

zdrojů:

- od elektrických, plynových sporáků

a jiných - 30 mm,

- od plynových nebo uhelných kotlů

- 300 mm,

- od vestavěných trub - 50 mm

Pokud není možné dodržení výše stanovených

vzdáleností, je třeba použít vhodnou izolační

desku.

71

INSTALACE A PROVOZNÍ PODMÍNKY SPOTŘEBIČE

Není přípustná jakákoliv manipulace

Nesmí se používat spojovací

se součástmi agregátu. Je třeba

články, několikanásobné zásuvky

věnovat mimořádnou pozornost

(rozváděče), dvoužilové prodlužo-

tomu, aby nedošlo k poškození

vací kabely. Pokud je nutné použití

kapilární trubky, která je viditelná

prodlužovacího kabelu, může to

v kompresorovém prostoru. Tato

být pouze prodlužovací kabel s

trubka nemůže být ohýbána, naro-

ochranným kolíkem, jednozásu-

vnávána ani kroucena. Poškození

vkový, který má bezpečnostní

kapilární trubky uživatelem způso-

atest VDE/GS.

buje ztrátu nároků vyplývajících ze

záruky (obr. 2).

l Pokud bude použit prodlužovací kabel (s

ochranným kolíkem, který má bezpečnost-

ní značku), pak jeho zásuvka musí být

umístěna v bezpečné vzdálenosti od dřezů

kapilární

a nemůže být vystavena na zalití vodou a

trubka

různými odpady.

l Údaje jsou uvedené na výkonovém štítku

umístěném dole na vnitřní stěně chladicího

prostoru chladničky.

Odpojení od napájení

2

l Je třeba zajistit možnost odpojení spotře-

Připojení napájení

biče od elektrické sítě vytažením zástrčky

nebo vypnutím dvojpólového vypínače (obr.

3).

l Spotřebič je třeba připojit k síti střídavého

proudu 230V/ 50Hz správně zapojenou

elektrickou zásuvkou s uzemněním a

jištěnou 10 A pojistkou.

l Uzemnění spotřebiče je vyžadováno

právními předpisy. Výrobce se zříká jakéko-

liv odpovědnosti z titulu eventuálních škod,

které mohou utrpět osoby nebo předměty v

důsledku nesplnění povinností stanovených

3

tímto předpisem.

72

OBSLUHA A FUNKCE

Ovládací panel

Otáčecí kolečko regulace

Kryt žárovky

teploty

Regulace teploty

Změna nastavení otočného knoíku způsobuje změnu teploty v chladničce. Možné nastavení otočného kno-

íku:

l spotřebič vypnutý - pozice 0

l teplota nejvyšší - pozice 1

l teplota optimální - pozice 2-6

l teplota nejnižší - pozice 7

Prostory se nemají naplňovat před jejich ochlazením (min. po 4 hod.) provozu

spotřebiče.

Teplota uvnitř chladničky / mrazničky

Z důvodu změny ročního období se nemá měnit nastavení teploty. Zvýšení teploty okolí bude

zjištěno čidlem a kompresor bude automaticky uveden do provozu po delší časové období za

účelem udržení nastavené teploty ve vnitřním prostoru.

Nevelké změny teploty

Nevelké změny teploty jsou normálním jevem a mohou se vyskytovat například během uchovávání

velkého množství čerstvých výrobků v chladničce anebo když dveře zůstaly otevřené po delší dobu.

Toto nebude mít vliv na potravinářské výrobky a teplota se rychle vrátí na úroveň nastavení.

73

Určování závad

Problém Možné příčiny Možná řešení

Spotřebič nefunguje Přerušený obvod elek-

- zkontrolovat, zda je zástrčka správně

trické instalace

- zjistit, zda není poškozen napájecí kabel

spotřebiče

- zjistit, zda je v zásuvce napětí – připojit

jiný spotřebič např. stolní lampičku

- zjistit, zda je spotřebič zapnutý – nastavit

termostat do polohy vyšší než „0“.

Spotřebič příliš málo

Nesprávné nastavení

- přetočit otočný knoík do vyšší polohy

chladí a/nebo mrazí

otočného knoíku

Okolní teplota je vyšší

- spotřebič je přizpůsoben k provozu v

nebo nižší než N-ST

teplotě od N-ST.

Spotřebič stojí na na-

- změnit místo ustavení spotřebiče podle

sluněném místě nebo

návodu k obsluze

blízko tepelných zdrojů

Jednorázové naplnění

- počkat asi 72 hodin na vychlazení (zmraze-

velkým množstvím te-

ní) výrobků a dosažení požadované teploty

plých výrobků

vnitřního prostoru

Ztížená cirkulace vzdu-

- uložit potravinářské výrobky a nádoby tak,

chu uvnitř prostoru

aby se nedotýkaly zadní stěny chladničky

Ztížená cirkulace vzdu-

- odsunout spotřebič od stěny min. 30 mm

chu ze zadní strany

spotřebiče

Navrstvila se příliš velká

-Odmrazování chladničky

námraza na mrazicích

součástech

Dveře chladničky/mra-

- omezit četnost otevírání dveří a/nebo

zničky jsou příliš ča-

zkrátit dobu, po jakou dveře zůstávají

sto otevírány a/nebo

otevřené

zůstávají dlouze ote-

vřené

Dveře se nedovírají - výrobky a nádoby uložit tak, aby neztěžo-

valy zavírání dveří

80

Určování závad

Problém Možné příčiny Možná řešení

Kompresor se zřídka zapíná - zjistit, zda okolní teplota

není nižší než 16°C

Špatně vložené těsnění

- zatlačit těsnění

dveří

Nepřetržitý provoz spotřebi-

Nesprávné nastavení oto-

- přetočit otočný knoík do

če

čného knoíku

nižší polohy

Zbývající příčiny jako v bodě

- zjistit podle předchozího

„Spotřebič příliš málo chladí

bodu „Spotřebič příliš málo

a/nebo mrazí“

chladí a/nebo mrazí”

V dolní části chladničky voda Odváděcí otvor vody je

- vyčistit odtokový otvor (viz

ucpaný

Návod k obsluze, kapitola -

„Odmrazování chladničky”)

Ztížená cirkulace vzduchu

- uložit potravinářské

uvnitř prostoru

výrobky a nádoby tak, aby

se nedotýkaly zadní stěny

chladničky

Zvuky nevycházející z nor-

Spotřebič není správně - správně ustavit spotřebič

málního provozu spotřebiče

Spotřebič se dotýká nábytku

- spotřebič postavit volně

a/nebo jiných předmětů

tak, aby se nedotýkal jiných

Během normálního používání chladícího zařízení mohou vystupovat různé zvuky, které nemají

žádný vliv na bezchybnou práci chladničky.

Zvuky, které se lehce odstraňují:

lhluk, kdy chladnička nestojí svisle - usměrněte nastavení pomocí nastavitelných nožiček

vpředu. Můžete taktéž podložit pod rolky zezadu měkkou látku, především v případě, že podla-

ha je provedená z podlahových dlaždic

lotírá se o sousední nábytek – přesuňte chladničku.

lskřípání zásuvek anebo poliček – vytáhněte a opětovně vložte zásuvku anebo poličku.

lzvuky způsobené dotýkajícími se láhvemi – odsuňte láhve od sebe.

Zvuky, které mohou být slyšitelné během správné exploatace, vyplývají z práce termostatu,

kompresoru (připojení), chladící soustavy (chlazení (smršťování a rozšiřování materiálu vlivem

teplotních rozdílů, jak rovněž průtoku chladícího médium).

81

Ochrana životního prostředí

Ochrana ozonové vrstvy

Likvidace / zužitkování spotřebiče

K výrobě našeho spotře-

Pokud už nebudeme používat spotřebič, tak

biče byla použita chladicí

je třeba opotřebenému zařízení před zešroto-

média a pěnicí látky 100%

váním uříznout připojovací kabel.

bez FCKW a KW, má

příznivý vliv na ochranu

Výměna napájecího kabelu – připojení

ozonové vrstvy a zmenše-

typu Y.

ní skleníkového efektu.

A právě použitá moderní

Jestliže připojovací kabel bude poškozen,

technologie a izolace přátelská k životnímu

tak musí být vyměněn. Neodpojitelný při-

prostředí způsobuje nízkou spotřebu elektric-

pojovací kabel musí být vyměněn ve spe-

ké energie.

cializovaném servisu nebo kvalikovaným

pracovníkem.

Recyklace obalu

Naše obaly jsou vyráběny z

materiálů šetrných k život-

nímu prostředí, hodících se

k opětovnému použití:

Tento spotřebič je označen

podle evropské směrni-

ce 2002/96/ES. Takovéto

označení nás informuje, že

tento spotřebič po období

l Vnější obal z lepenky / fólie

jeho používání nemůže být

l Tvar z pěnového polystyrenu (PS) bez

vyhozen s jinými domácími

FCKW

odpady. Uživatel je povinen

l Fólie a sáčky z polyetylénu (PE)

ho odevzdat do sítě sběrných míst. Síť sběr-

ných míst včetně lokálních sběrných dvorů

tvoří vhodný systém umožňující odevzdání

těchto spotřebičů.

Vhodné zacházení s opotřebenými elektric-

kými a elektronickými spotřebiči přispívá k

zamezení důsledků nepříznivých pro zdraví

lidí a životní prostředí, vyplývajících z přítom-

nosti nebezpečných složek a také nevhod-

ného skladování a zužitkování takovýchto

spotřebičů.

82

Technická charakteristika

TYP

BK313.3 / EKGC 16167

Název výrobce Amica Wronki S.A.

Typ zařízení Chladnička s mrazničkou

1

Třída energetické účinnosti

A+

Roční spotřeba elektrické ener-

281

2

gie (kWh/rok)

Užitkový netto objem (l) 260

Chladničky 190

Mrazničky 70

Hvězdičkové označení mrazi-

✳/✳✳✳

3

cích prostorů

Doba uchovávání v hod. bez

11

napájení

Mrazicí výkon (kg/24h) 3,5 kg/24 h

4

Klimatická třída

N-ST

Úroveň hluku [dB(A) re1pW] 41 dB (A)

Napětí V/Hz 220-240V~/50H z

Vx Š x H spotřebiče 1773 x 540 x 550

Hmotnost zařízení (kg) 63

83

Technická charakteristika

1)

4)

Ocena A++/A+ (= nízká spotřeba) do G (=

Klimatická třída znamená, že při "normální"

vysoká spotřeba).

okolní teplotě je Vámi nastavená teplota

2)

Spotřeba elektrické energie se vztahuje

udržována. Pokud teplota místnosti značně

na roční spotřebu v kWh, stanovenou

klesne pod stanovené rozmezí, spotřebič se

podle DIN EN 153. V praktickém provozu

nezapíná tak často a může dojít k nežádo-

mohou nastávat odchylky v závislosti na

ucímu zvýšení teploty.

používání a místě ustavení spotřebiče.

3)

*= uchovávací prostor s teplotou asi -6°C

(**) = uchovávací prostor s teplotou asi

-12°C

(***) = uchovávací prostor zmrazených

výrobků s teplotou asi -18°C

(*/***) = zmrazovací prostor s teplotou -18°C

nebo nižší

Informace o klimatické třídě spotřebiče se nachází na výkonovém štítku. Štítek stanoví, při

jaké okolní teplotě (tj. místnosti, ve které pracuje) spotřebič funguje optimálně (správně).

Klimatická třída Přípustná okolní teplota

SN od +10°C do +32°C

N od +16°C do +32°C

ST od +16°C do +38°C

T od +16°C do +43°C

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených

evropských směrnic:

l směrnice pro nízkonapěťová zařízení 2006/95/ES,

l směrnice o elektromagnetické kompatibilitě 2004/108/ES,

a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě posky-

tované orgánům pro dohled nad trhem.

84
