Interlogix NVR 50 Quick Start: PL Instrukcja szybkiego uruchamiania rejestratora TruVision NVR 50

PL

Instrukcja szybkiego uruchamiania

rejestratora TruVision NVR 50

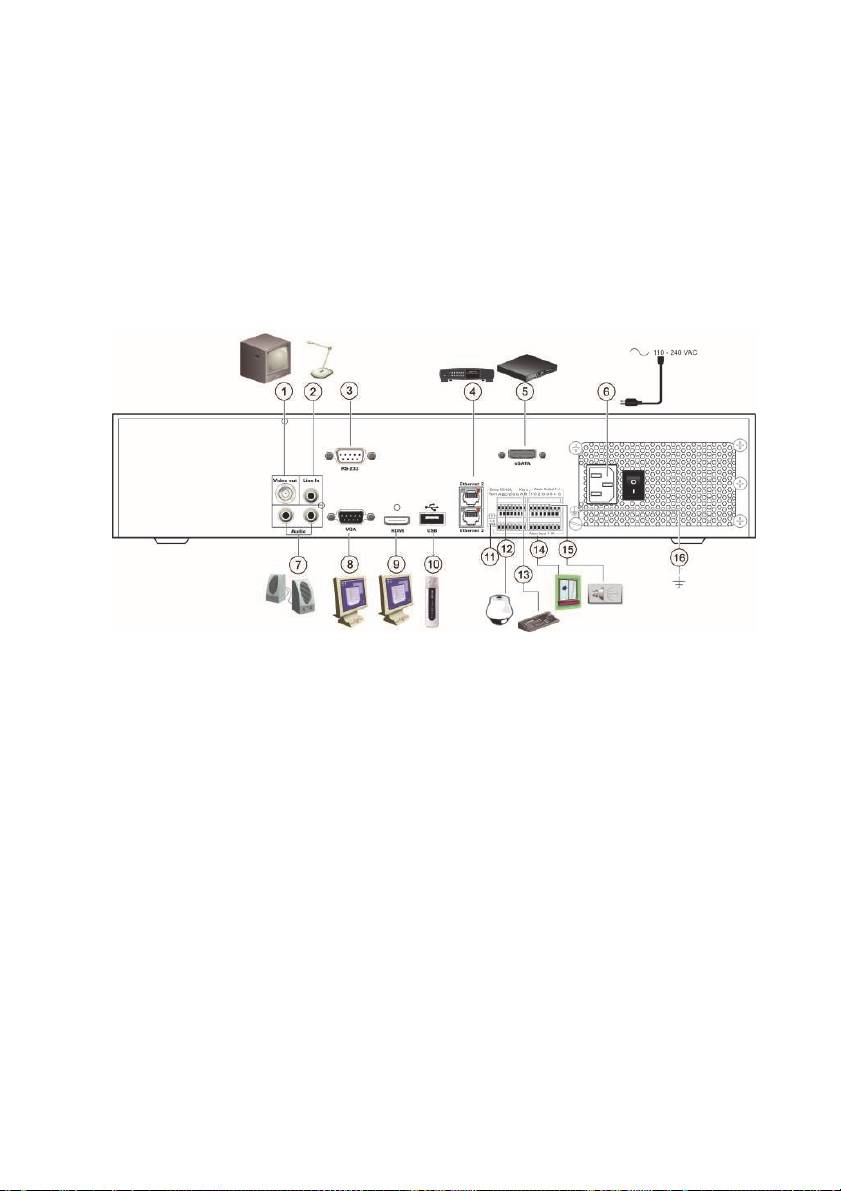

Rysunek 1: Złącza na panelu tylnym

1. Podłącz do jednego z monitorów telewizji

10. Podłącz do opcjonalnego urządzenia USB, takiego jak

przemysłowej (złącza typu BNC): Monitor główny.

mysz, nagrywarka CD/DVD lub dysk twardy.

2. Podłącz jedno wejście audio do złączy RCA.

11. Zakończ linię do kamer, używając przełącznika RS-485.

Ustawienie domyślne to Off (Wył.).

3. Podłącz do urządzenia RS-232.

12. Podłącz kamerę PTZ.

4. Podłącz do sieci.

13. Podłącz do klawiatury (pokazano KTD-405).

5. Podłącz do opcjonalnego urządzenia eSATA, takiego

jak dysk twardy SATA lub nagrywarka CD/DVD-RW.

14. Podłącz do 16 alarmowych kabli wejściowych do wyjść.

6. Podłącz do przewodu zasilającego.

15. Podłącz do czterech przekaźnikowych wyjść alarmu.

7. Podłącz do głośników w celu uzyskania audio.

16. Podłączenie uziemienia.

8. Podłącz do monitora VGA.

9. Podłącz do telewizora HD. Połączenie HDMI obsługuje

cyfrowe audio i wideo.

Skrócona instrukcja obsługi rejestratora TVN 50 37 : PL

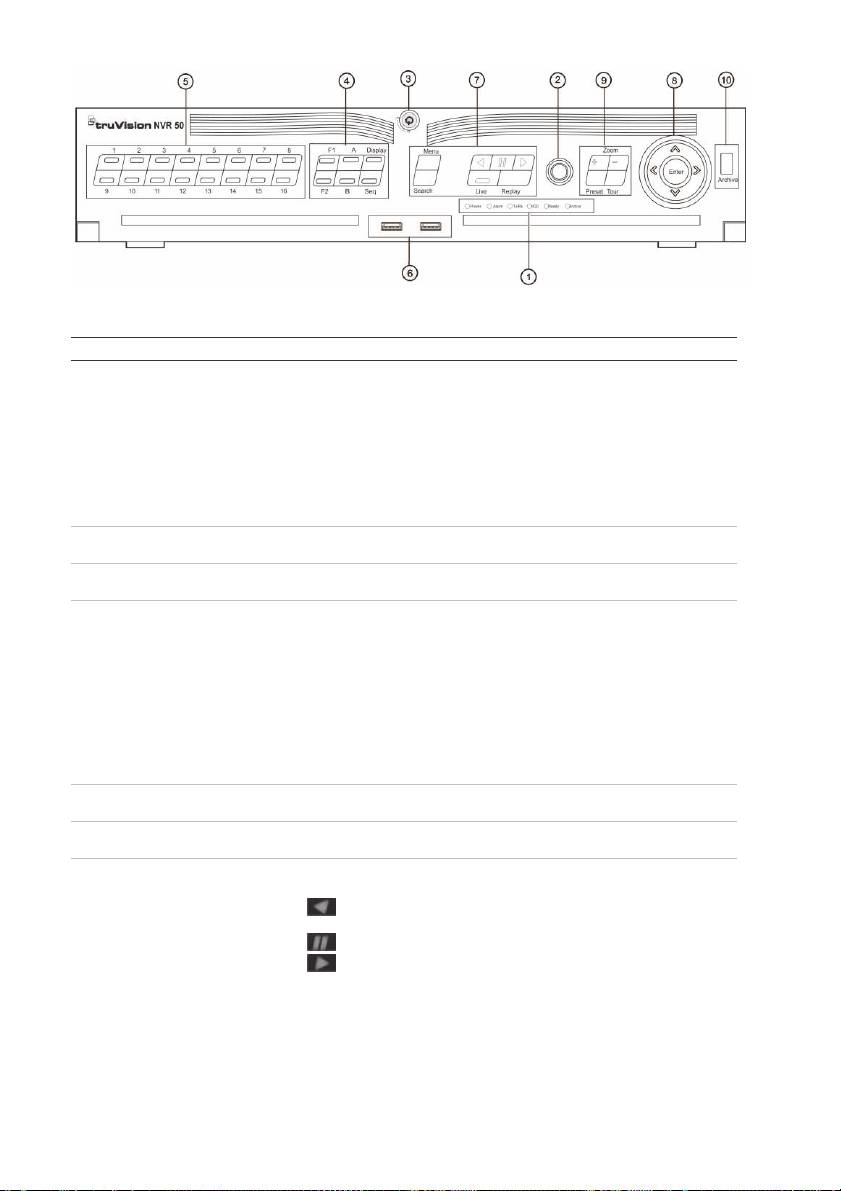

Rysunek 2: Elementy sterujące na panelu przednim

Element Nazwa Opis

1. Diody stanu Power (Zasilanie): Kolor zielony wskazuje, że układ rejestrator NVR działa

prawidłowo. Kolor czerwony oznacza błąd.

Alarm: Kolor czerwony wskazuje, że jest występuje alarm wejścia czujki lub inny

alarm, jak np. związany z ruchem lub sabotażem.

Tx/Rx: Kolor zielony wskazuje stan normalny połączenia sieciowego.

HDD (Dysk twardy): Wskaźnik HDD (Dysk twardy) miga na czerwono podczas

odczytywania lub zapisywania danych na dysku twardym.

Ready (Gotowe): Kolor zielony wskazuje, że urządzenie działa prawidłowo.

Archive (Archiwum): Wskaźnik Archive (Archiwum) miga na zielono podczas

eksportowania plików nagrań lub zrzutów obrazu do urządzenia USB lub eSATA.

2. Odbiornik pilota na

Odbiornik dla pilota na podczerwień.

podczerwień

3. Blokada panelu

Panel przedni można zablokować lub odblokować za pomocą klucza.

przedniego

4. Przyciski Ekran Display (Ekran): Przełączanie między różnymi widokami z wielu kamer: pełny,

poczwórny, 1+5, 1+7, 9 i 16.

Sequence (Sekwencja): Rozpoczęcie lub zatrzymanie pracy sekwencyjnej w

trybie podglądu na żywo.

A: Wybór monitora głównego.

B: Wybór monitora B (w podglądzie na żywo).

F1: Przy odtwarzaniu całodniowym naciśnij, aby rozpocząć lub zakończyć

wycinanie fragmentu wideo.

F2: W trybie podglądu na żywo kliknij, aby wyświetlić/ukryć pasek czasu.

Przy odtwarzaniu całodniowym naciśnij, aby ukryć/wyświetlić pasek narzędzi

sterowania odtwarzaniem.

5. Przyciski numeryczne Przełącza między różnymi kamerami na żywo i trybami sterowania PTZ lub

odtwarzania.

6. Interfejsy USB Porty USB (Universal Serial Bus) do podłączania urządzeń dodatkowych, takich

jak mysz USB czy dysk twardy USB.

7. Przyciski Menu i Szukaj

Menu: Przejście do menu głównego/wyjście z tego menu.

Szukaj: Przejście do zaawansowanego menu wyszukiwania.

Przyciski odtwarzania

: Przechodzi do najstarszego dostępnego nagrania wideo i rozpoczyna

odtwarzanie.

: Wstrzymanie odtwarzania.

: Odtwarzanie aktualnie wybranego pliku. Wartość domyślna to 1 minuta.

Live (Na żywo): Przełączanie do trybu podglądu na żywo.

Replay (Powtórka): Powtarza aktualnie odtwarzany plik i rozpoczyna

odtwarzanie od początku pliku.

PL : 38 Skrócona instrukcja obsługi rejestratora TVN 50

Element Nazwa Opis

8. Direction (Kierunek)

Przyciski DIRECTION (Kierunek) służą do nawigacji między różnymi polami i

elementami w menu.

W trybie odtwarzania przyciski strzałek w lewo i w prawo służą do zwiększania i

zmniejszania tempa odtwarzania wideo. Przyciski strzałki w górę i w dół

umożliwiają przejście o 30 sekund w przód lub w tył w nagranym wideo.

W trybie pauzy przyciski strzałek w lewo i w prawo służą do przeskakiwania w

przód lub w tył o jedną klatkę w nagranym wideo. Przyciski strzałki w górę i w dół

umożliwiają przejście o jedną sekundę w przód lub w tył w nagranym wideo.

W trybie podgląd na żywo te przyciski umożliwiają przełączanie między

kanałami.

W trybie sterowania PTZ umożliwia sterowanie ruchem kamery PTZ.

Przycisk Enter Przycisk ENTER służy do potwierdzania wyboru w dowolnym trybie menu.

W trybie Playback (Odtwarzanie) poklatkowego naciśnięcie tego przycisku

powoduje przewinięcie wideo o jedną klatkę do przodu.

9. Przyciski PTZ. Zoom (Powiększenie): Użyj przycisków + i -, aby powiększać/pomniejszać

cyfrowo obraz.

Preset (Zaprogramowane): Wywołanie presetu.

Tour (Trasa): Wywołanie zaprogramowanych tras Shadow.

10. Przycisk Archiwum Naciśnij raz, aby przejść do trybu szybkiej archiwizacji. Naciśnij dwa razy, aby

rozpocząć archiwizację. Wskaźnik miga na zielono podczas zapisywania danych

na urządzeniu pamięci.

Zawartość opakowania

Zalecana procedura konfigurowania rejestratora

NVR:

Rejestrator TruVision NVR 50 (model TVN 50)

jest dostarczany z następującymi elementami:

1. Podłącz wszystkie wymagane urządzenia do

panelu tylnego rejestratora TVN 50. Zobacz

• Pilot zdalnego sterowania (na podczerwień)

Rysunek 1 na stronie 37.

• Dwie baterie typu AAA do pilota

Połączenia podstawowe:

• 3 przewody zasilające (USA, Europa, Wielka

Brytania)

Podłącz monitor A do wyjścia BNC, VGA lub

HDMI. Podłącz mysz do portu USB na panelu

• Mysz USB

przednim.

• Rejestrator sieciowy (NVR)

Połączenia opcjonalne:

• Dysk CD z oprogramowaniem oraz

instrukcjami obsługi

Wszystkie inne przedstawione połączenia są

opcjonalne i zależne od wymagań instalacji.

• Instrukcja szybkiego uruchamiania

rejestratora TruVision NVR 50

2. Podłącz przewód zasilający do urządzenia i

włącz zasilanie.

• Instrukcja obsługi rejestratora TruVision NVR

50 (na dysku CD)

3. Skonfiguruj wymagane ustawienia

urządzenia przy użyciu kreatora konfiguracji.

Warunki instalacji

Szczegółowe informacje znajdują się w instrukcji

Pierwsze użycie

obsługi, ale należy przestrzegać następujących

ważnych wymagań:

Rejestrator TVN 50 jest wyposażony w

ekspresowy kreator instalacji, który umożliwia

• Umieścić urządzenie w bezpiecznym

łatwą konfigurację podstawowych ustawień

miejscu.

rejestratora przy pierwszym użyciu. Konfiguruje

wszystkie kamery jednocześnie. Konfigurację

• Upewnić się, że urządzenie znajduje się w

można następnie dostosować.

dobrze wentylowanym pomieszczeniu.

Domyślnie kreator konfiguracji uruchamia się po

• Nie wystawiać urządzenia na działanie

załadowaniu rejestratora. Kreator umożliwia

deszczu czy wilgoci.

skonfigurowanie najważniejszych ustawień

rejestratora krok po kroku. Wybierz preferowany

Szybka instalacja

język dla systemu, a następnie wprowadź hasło

Skrócona instrukcja obsługi rejestratora TVN 50 39 : PL
