HEIDENHAIN MSE 1000 Installation: MSE 1201 安裝說明

Zhongwen (zh_TW)

MSE 1201

安裝說明

從www.heidenhain.de可取得使用手冊

1. 如何使用這些手冊

目錄

本文件內含的安裝說明提供安裝本產品所必備的資訊， 此資訊只是使用手冊

如何使用這些手冊 .........................................160

(ID 1066850-xx)當中可用資訊的一部分。從www.heidenhain.de可下載使用手冊。

機型資訊 ............................................................ 162

這些說明僅供合格的海德漢 MSE 1000安裝與保養人員使用。

安全性 .................................................................162

合格人員就是技術教育、知識和經驗以及對相關規則系統的認知，符合能夠評估指派作業

規格 .....................................................................163

與認清可能危險的人員。

固定 .....................................................................164

安裝 .....................................................................168

初次開機 ............................................................ 169

保養 .....................................................................170

160

這些說明中顯示的訊息

下列範例顯示在這些說明中如何顯示安全性、財產損失以及一般忠告訊息，請事先閱讀並

了解這些訊息類型，避免人員傷害或財產損失。

有關其他安全訊息的訊息，這些補充指示並非指出特定危險，而是提供促進認

知以及使用特定安全訊息的資訊。

警告！

提供有關危險情況資訊、未避免危險情況的後果以及避免危險情況的方法之訊

息。

注意事項

提供主要關於導致財產損失的資訊、未避免該情況的潛在後果以及避免該情況

的方法之訊息以及一般忠告訊息。

這些說明當中使用的字型

強調使用者特殊感興趣的項目或概念則以粗體顯示。

161

2. 機型資訊

13

本指南涵蓋下列機型的規格、固定與安裝：

產品名稱 ID

MSE 1201 747501-01

產品名稱 ID

MSE 1201 747501-02

ID標籤

注意事項

17

將標籤

17

上的索引與www.heidenhain.de上的索引比對，確認這些安裝說明有



效。 若說明無效，請從www.heidenhain.de下載合適的安裝說明。

並非所有產品上都有索引。

索引

3. 安全性

索引標籤

下列訊息提供安全資訊，避免人員傷害或財產損失：

安全符號

使用之前請閱讀並了解這些說明，避免人員傷亡的可能性。

下列安全符號出現在產品時，就是在警示

有重要安全資訊。

若打開裝置時，可能露出危險的帶電零件。請勿打開裝置，內無可維修部件。

符號說明

請參閱隨附資訊或文件，避

6

免人員傷害或裝置受損。

若未依照規定使用，可能減弱設備所提供的防護。 請勿在非規定使用情況下使

用本產品。

電源開關「On (供電)」位置

5

注意事項

針對裝置的安全性、操作以及處置，請保留本文件供日後參考。 本文件必須存

電源開關「Off (供電)」位置

5

放於本產品附近。

162

4. 規格

MSE 1000為先進的系統，以非常高精準度與精確度執行生產整合量測。 本說明書內描述

的模組設計僅供室內使用。 請依照操作說明安裝MSE 1000組件，而固定、安裝以及保養

只能由合格人員執行。

MSE 1201

MSE 1201

ID 747501-01

ID 747501-02

電源輸入 AC 100 V ...240 V (±10 %)

50 Hz ...60 Hz (±2 %)

(最高108 W)

額定功率輸出： 50.4 W

可更換的保險絲 T 1 A / 250 V, 5 mm x 20 mm，數量2

資料傳送 標準乙太網路，IEEE 802.3

定址 固定式IP位址或DHCP

操作溫度 0 °C ... 45 ℃

儲藏溫度 -20 °C ... 70 ℃

相對溼度  80 %

高度  2000 m

保護程度 IP40 IP65

過電壓類別 II，由建築配線供電

汙染程度 2

重量 720 g 960 g

163

19” / 483 mm

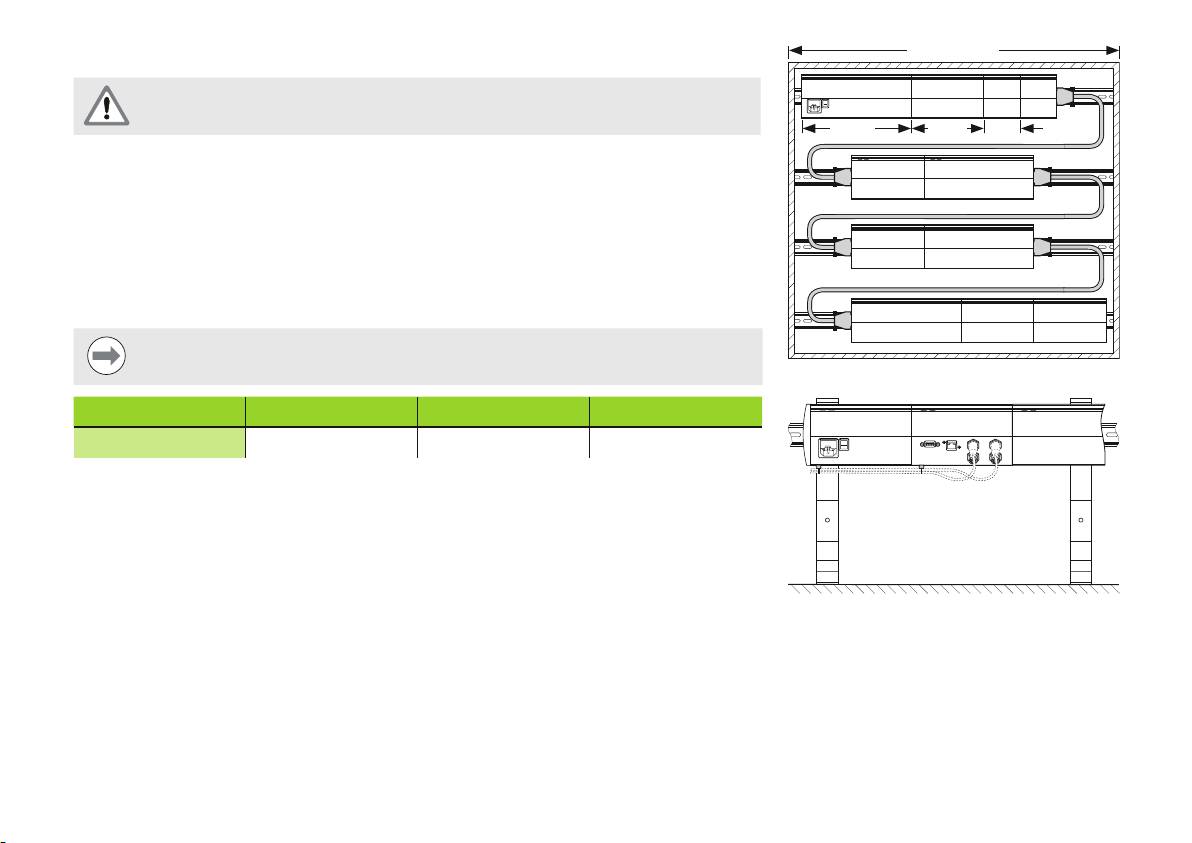

5. 固定

請勿安裝在難以觸及電源開關或電源線的地方。

Size 3 Size 2 Size 1

MSE 1000模組設計成固定在電子機櫃內標準35 mm，DIN EN 50022軌道上，或安裝立

架(配件)上。 個別模組彼此插接，並且用鎖固定在一起，形成一個模組鍊。

在MSE 1000的基本組態中，由電源供應模組以及基座模組構成。 依照需求，可擴充其他

模組。 最多可擴充至 250 軸或通道。

根據模組耗電量以及模組鍊內的電源供應器和連接至這些模組的任何設備，可能需要多

部電源供應模組。 在已經達到電源供應模組的最高功率額定時，則必須在模組鍊內追加

其他電源供應模組。 有關電源供應模組的最高功率消耗額定，請參閱”規格”位於頁面

163。

注意事項

有關功率消耗計算範例，請參閱MSE 1000產品資訊(ID 736907-xx)。

19”電子機櫃固定

模組尺寸 尺寸1 尺寸2 尺寸3

寬度 53 mm 106 mm 159 mm

安裝立架(配件)

164

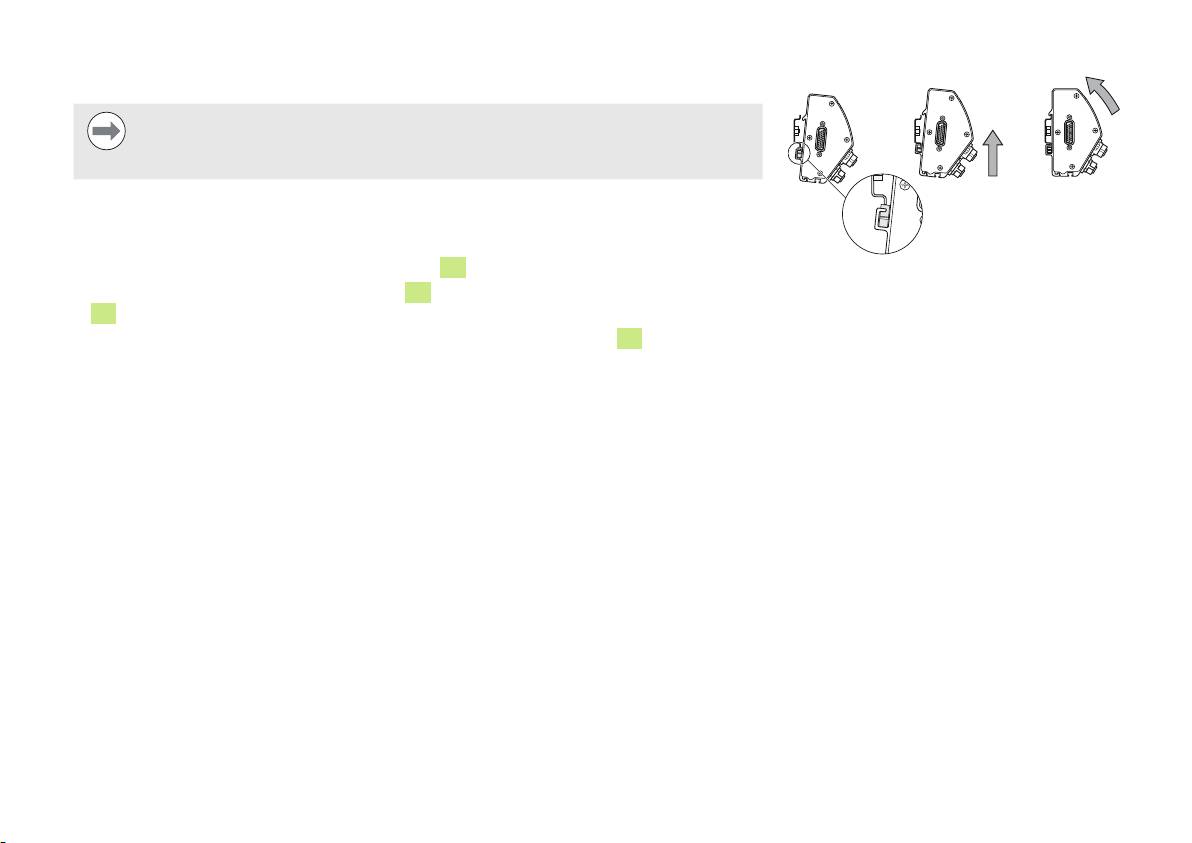

安裝模組

注意事項

電源供應模組必須位於模組鍊內所供電的任何模組左邊， 一旦已經達到電源供

應模組的最高功率額定，請在模組鍊內追加其他電源供應模組。

要安裝模組：

 確認所有電源開關都在關閉位置(合適的話)，並且已經拆掉模組鍊內所有電源供應模組

的電源

 將DIN軌道的底部邊緣與模組的底部通道對齊

16

安裝模組

 稍微施加往上的壓力，壓下DIN軌道彈簧

15

，然後將DIN軌道插入模組的底部通道內

16

 維持往上施力，將模組頂端朝向DIN軌道旋轉，直到模組的頂端通道

14

對齊該DIN軌

道之上

 輕輕釋放往上的壓力，將模組鎖定至DIN軌道

165

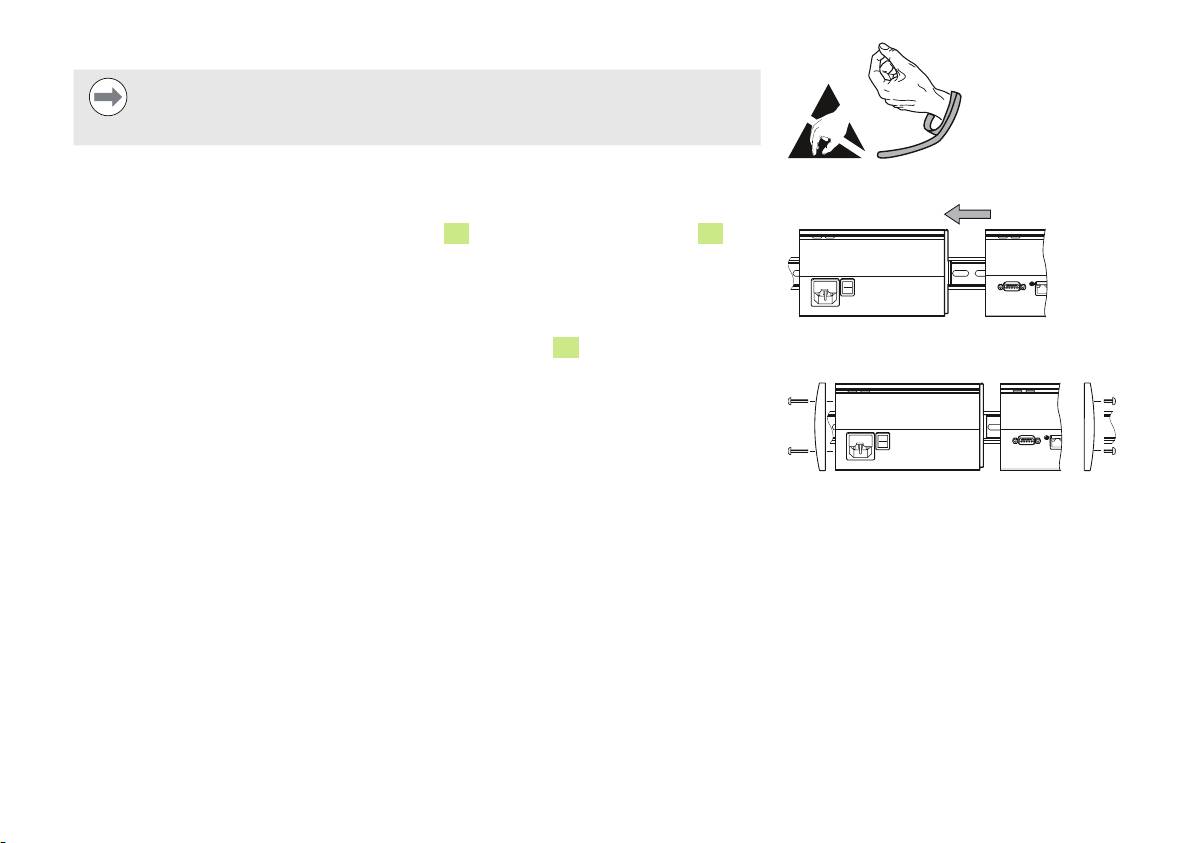

連接模組

注意事項

本產品內含會遭受靜電放電(ESD)損壞的組件。請遵照ESD敏感裝置的處置預

防措施，並且除非適當接地，否則不可觸摸接頭針腳。

要連接模組：

遵守ESD處置程序

 確認所有電源開關都在關閉位置(合適的話)，並且已經拆掉模組鍊內所有電源供應模組

的電源

 將右側模組滑至左邊，直到左側模組的鎖定片

7

卡住右側模組的鎖定片接受器

12

安裝端蓋

每一電源供應模組都配備左側與右側端蓋套件，用來覆蓋開放的模組末端。

 將左側端蓋插入鍊內第一電源供應模組的左側

連接模組

 透過端蓋安裝孔將19 mm端蓋螺絲插入模組上的端蓋螺絲孔

18

 使用十字螺絲起子，鎖緊螺絲

 使用隨附的9 mm螺絲並且遵照上述指示，將右側端蓋安裝到鍊內最後一個模組的右側

安裝端蓋

166

安裝纜線固定硬體

每個模組都提供纜線固定硬體套件來佈置纜線， 每個套件都包含兩組固定硬體。

 將M3六角螺帽插入模組底部上的纜線固定槽

20

 將M3螺絲插過纜線束帶固定器，然後使用十字螺絲起子鎖緊至M3六角螺帽

 將纜線束帶插過纜線束帶固定器，然後用纜線束帶綁緊纜線

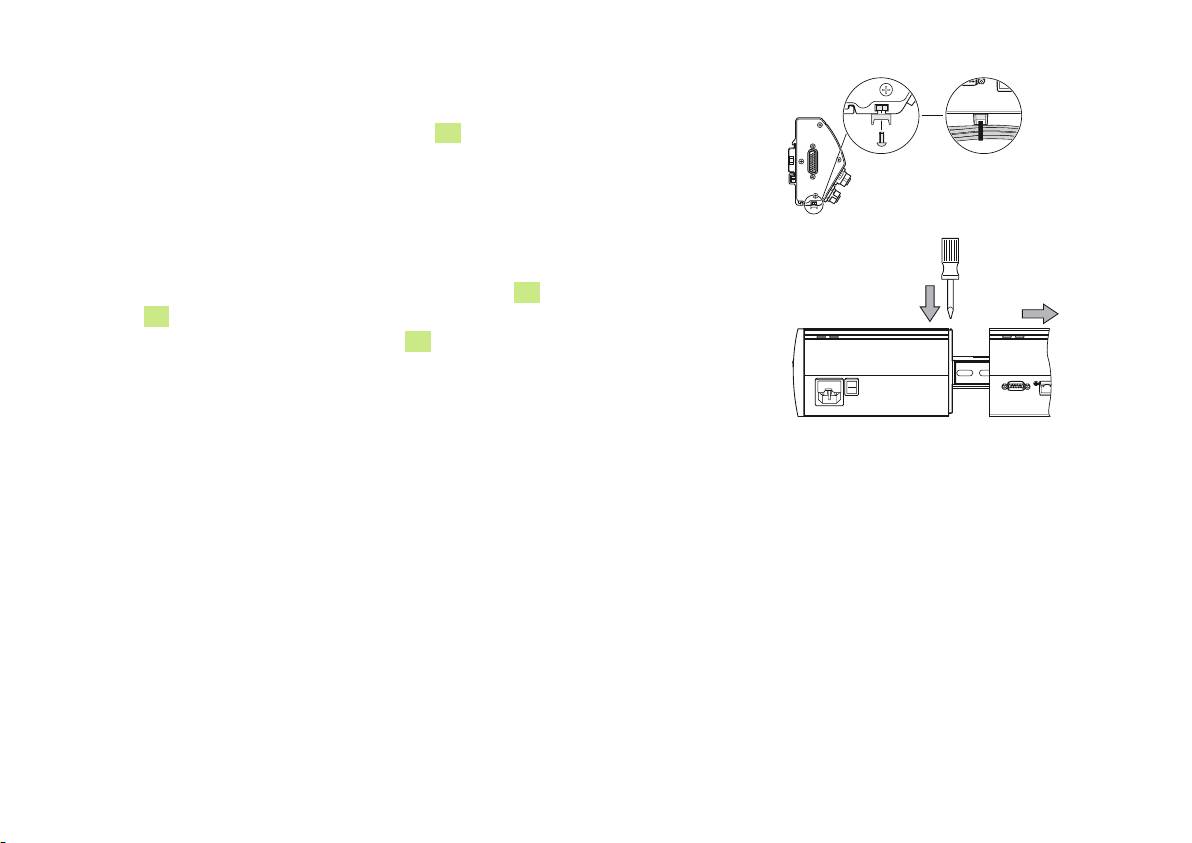

釋放模組

 確認所有電源開關都在關閉位置(合適的話)，並且已經拆掉模組鍊內所有電源供應模組

的電源

 將一字螺絲起子壓入右側模組左上角上的鎖定片接收器

12

開口，並且按下左側模組的

鎖定片

7

來釋放模組

 稍微施加往上的壓力，按下DIN軌道彈簧

15

 維持往上的壓力，轉動模組頂端遠離DIN軌道

 輕輕釋放往上的壓力，將模組從DIN軌道釋放

釋放模組

167

6. 安裝

介面

任何系統搭配使用本產品的安全性，皆為組裝人員或系統安裝人員的責任。

電源指示LED

1

網路指示LED

2

注意事項

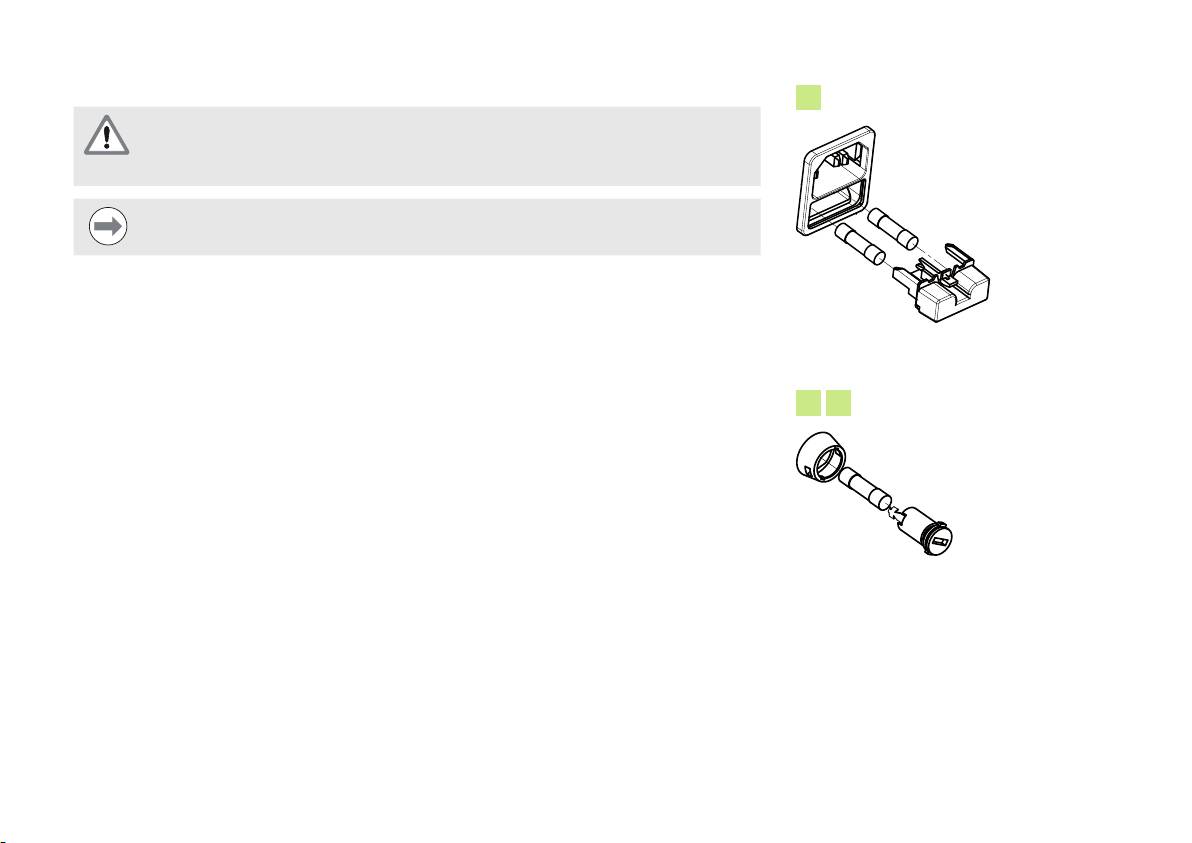

F1： 可更換的保險絲座

3

9

10

當電源開啟時勿連接或拔掉纜線。否則可能造成內部元件受損。

X100： 電力接頭

4

S1： 電源開關

電氣連接

5

警告！觸電的危險！

模組接頭

8

19

若本產品未適當接地，則有觸電的危險。

要避免這類危險，請使用3腳(接地型)電源線，並且確定正確接地至建築接地

X110： 電力接頭

11

點。

電源線

警告！起火的危險！

若使用不符合最小規格的電源線，可能會導致起火。

要避免這類危險，請使用符合或超過規格最低要求的電源線。

747501-01 747501-02

L： 線電壓(棕色)

N： 中性(藍色)

防護導線(接地)端子(綠色/黃色)

3腳插頭(接地)

2

最小纜線斷面： 0.75 mm

最長纜線長度： 3 m

168

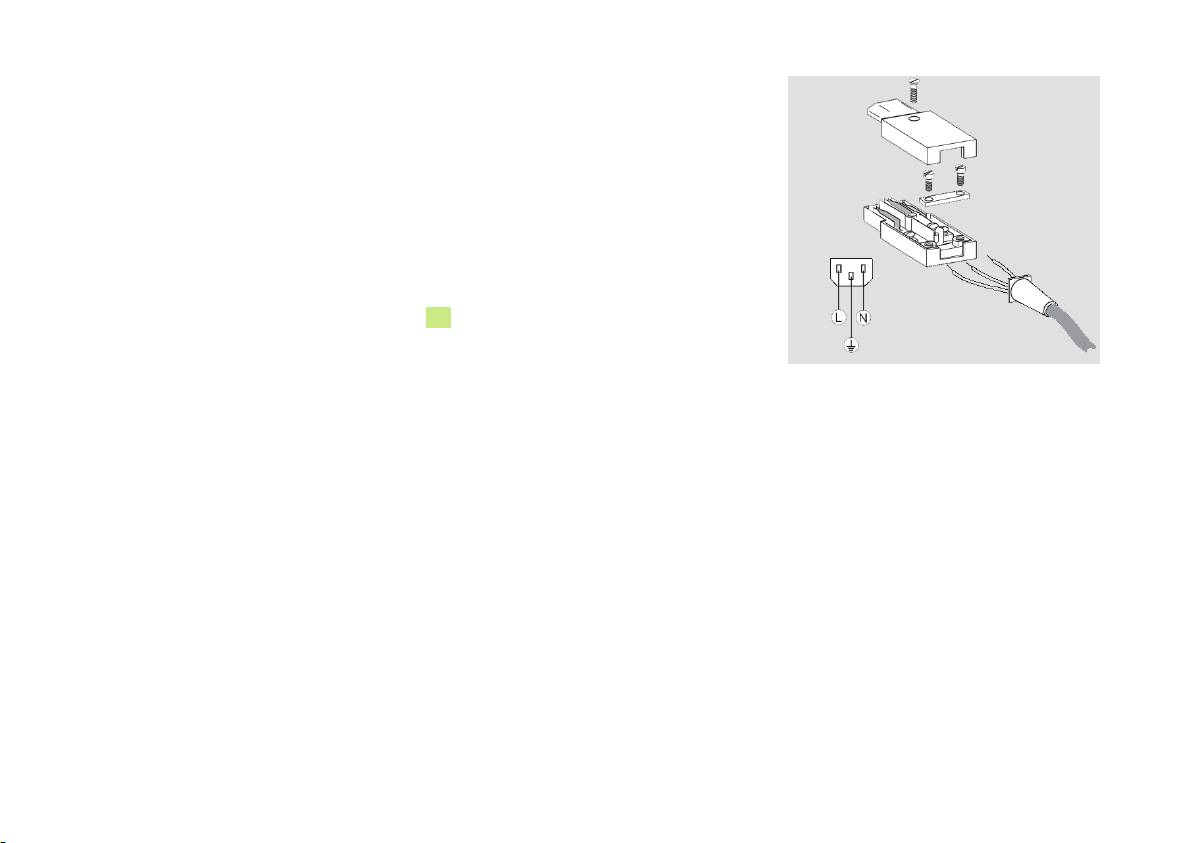

動力接頭接線(ID 747501-01)

MSE 1201包含需要有線連接至合適電源線的電源接頭；請參閱先前頁面上的電源線。

若要連接電源接頭：

 確認電源線尚未插入主電源供應器

 根據右圖連接電源接頭。

連接電源線

要連接電源線(ID 747501-01)：

 確認電源開關位於關閉位置

 確認電源線尚未插入主電源供應器

 將電源線的母頭插入模組正面上的電源接頭

4

要連接電源線(ID 747501-02)：

 確認未通電

電源接頭接線

 將電源線連接至電源

ID 747501-01

7. 初次開機

要打開系統(ID 747501-01)的電源：

 將電源開關切至On (供電)側，讓系統開機

要打開系統(ID 747501-02)的電源：

 打開系統電源

169
