Instrucciones
ES
CONTENIDO
1. Explicación de los símbolos 102
2. ¿Cómo funciona la electroestimulación? 103
3. ¿Cómo funciona la tecnología MI (Muscle Intelligence)? 105
4. Funcionamiento del dispositivo 106
Contenido del kit y accesorios 106
Descripción del dispositivo 107
Introducción de la batería 108
Conexiones 108
Ajustes preliminares 109
Elegir una categoría 109
Seleccionar un programa 110
Prueba de MI-scan 111
Ajustar las intensidades de estimulación 111
Progreso del programa 112
Terminar un programa 113

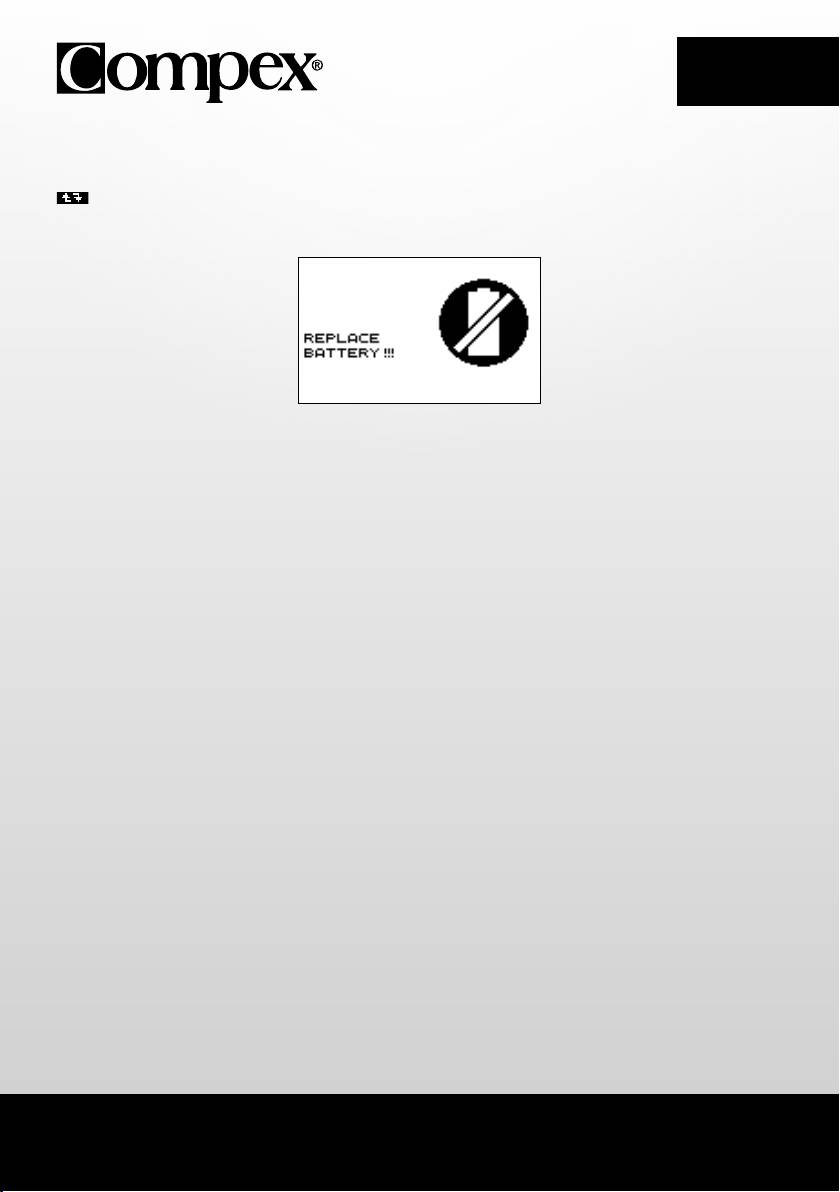

Nivel y carga de la batería 113
5. Resolución de problemas 115
6. Mantenimiento del dispositivo 118
7. Especificaciones técnicas 119
8. Tabla CEM 121
Se recomienda encarecidamente leer estas instrucciones y las contraindicaciones y medidas de
seguridad antes de utilizar el estimulador.
101
ES
1. EXPLICACIÓN DE LOS SÍMBOLOS
Lea las instrucciones
El estimulador es un dispositivo de categoría II con fuente de alimentación integrada y
componentes aplicados de tipo BF.
Nombre y dirección del fabricante y fecha de fabricación
Nombre y dirección del representante autorizado en la Unión Europea
Este dispositivo debe segregarse de los residuos domésticos y enviarse a centros de recogida
especiales para su reciclaje y recuperación
El botón de espera es multifuncional
Proteger de la luz solar
Almacenar en un lugar seco
Indica protección contra la entrada de agua y partículas. La marca IP20 de la unidad significa:
IP20
su unidad está protegida contra cuerpos extraños sólidos de 12,5 mm (0,5 pulg.) de diámetro y
unidad
mayores. No está protegida contra el agua.
IP02
IP02 en el maletín de transporte significa: protegido contra la penetración de gotas de agua agua
maletín
si se expone a la lluvia.
Sin látex
Número de referencia
Número de lote
102
ES
2. ¿CÓMO FUNCIONA LA ELECTROESTIMULACIÓN?
La electroestimulación consiste en la estimulación de las fibras nerviosas mediante impulsos eléctricos
transmitidos por electrodos. Los impulsos eléctricos producidos por los estimuladores Compex son
impulsos seguros de alta calidad, confortables y eficaces, que estimulan diferentes tipos de fibras
nerviosas:
1. Los nervios motores, con el fin de obtener una respuesta muscular, que se conoce como
electroestimulación muscular (EEM).
2. Ciertos tipos de fibras nerviosas sensitivas para obtener un efecto analgésico o el alivio del dolor.
1. LA ESTIMULACIÓN DE LOS NERVIOS MOTORES (EEM)
Con la actividad voluntaria, el cerebro ordena a los músculos que se contraigan mediante una señal
eléctrica que se envía a las fibras nerviosas. Esta señal se transmite acto seguido a las fibras musculares,
que se contraen. El principio de la electroestimulación emula con precisión el proceso de una contracción
voluntaria. El estimulador envía un impulso eléctrico a las fibras nerviosas para excitarlas. Esta excitación
se transmite entonces a las fibras musculares y se produce una respuesta mecánica básica (= una
contracción). Este es el requisito básico para la contracción muscular. La respuesta muscular la
constituyen todos los intentos y fines que son idénticos al trabajo muscular controlado por el cerebro. En
otras palabras, el músculo no distingue si la orden procede del cerebro o del estimulador.
Los ajustes de programa (número de impulsos por segundo, duración de la contracción, tiempo de
reposo, duración total del programa) someten al músculo a diferentes tipos de trabajo, dependiendo de
la fibra muscular. Se pueden distinguir diferentes tipos de fibras musculares de acuerdo a sus respectivas
velocidades de contracción: fibras lentas, fibras intermedias y fibras rápidas. Un velocista, claramente,
tiene fibras más rápidas y un corredor de maratón tiene fibras más lentas. Con un buen conocimiento de
la fisiología humana y el control total de los ajustes de estimulación de los distintos programas, se puede
establecer específicamente el trabajo muscular para lograr el objetivo deseado (fortalecimiento muscular,
aumento de la circulación sanguínea, firmeza, etc.)
103
ES
2. ESTIMULACIÓN DE LOS NERVIOS SENSITIVOS
Los impulsos eléctricos también pueden excitar las fibras nerviosas sensitivas para obtener efectos
analgésicos o alivio del dolor. La estimulación de las fibras nerviosas de la sensibilidad táctil bloquea
el dolor que se transmite al sistema nervioso. La estimulación de otro tipo de fibra sensitiva aumenta
la producción de endorfinas y, por lo tanto, reduce el dolor. Con los programas de alivio del dolor la
electroestimulación permite tratar dolores agudos o crónicos localizados, así como los musculares.
Precaución: No use los programas de alivio del dolor durante un período prolongado sin consultar a un
médico.
BENEFICIOS DE LA ELECTROESTIMULACIÓN
La electroestimulación es un método muy eficaz para hacer trabajar su musculatura:
• con una mejoría significativa de las distintas cualidades del músculo
• sin fatiga cardiovascular o mental
• con un mínimo impacto en articulaciones y tendones. La electroestimulación permite un mayor
reclutamiento fibrilar en comparación con la actividad voluntaria.
Para obtener unos resultados óptimos, Compex recomienda complementar sus sesiones de
electroestimulación con otros hábitos, como:
• ejercicio físico regular
• una dieta sana y equilibrada
• un estilo de vida saludable
104
ES
3. ¿CÓMO FUNCIONA LA TECNOLOGÍA MI
(MUSCLE INTELLIGENCE)?
Para acceder a las funciones de MI, es necesario conectar el cable MI-sensor (no disponible en todos los
dispositivos) al estimulador.
MI-SCAN
Justo antes de comenzar una sesión de trabajo, la función MI-scan sondea el grupo muscular elegido y
ajusta automáticamente los ajustes del estimulador a la excitabilidad de esa zona del cuerpo, dependiendo
de su fisiología.
Esta función produce una breve secuencia de prueba al comienzo del programa durante la que se toman las
mediciones.
Al final de la prueba, hay que aumentar la intensidad para iniciar el programa.
MI-TENS
La función MI-tens limita las contracciones musculares no deseadas en las zonas con dolor.
Con cada aumento de la intensidad aplicada por el usuario, se produce una fase de prueba y, si se detecta
una contracción muscular, el dispositivo disminuye automáticamente la intensidad de estimulación.
Esta función solo esta disponible en los programas TENS, epicondilitis y tendinitis.
MI-RANGE
La función MI-range indica el intervalo ideal de ajuste de la intensidad de la estimulación que se debe seguir
en los siguientes programas: recuperación, masaje, capilarización o incluso dolor muscular.
Una vez que el dispositivo detecta el intervalo de intensidad ideal, aparece una marca de verificación en la
pantalla. Para un trabajo óptimo, la intensidad debe mantenerse dentro de este intervalo.
No todos los dispositivos disponen de la tecnología MI. La tabla siguiente muestra qué funciones están
disponibles con cada uno de ellos.
SP 2.0 SP 4.0 FIT 1.0 FIT 3.0
MI-SCAN
✓ ✓
-
✓
MI-TENS -
✓
-
-
MI-RANGE -
✓
-
-
105
ES
4. FUNCIONAMIENTO DEL DISPOSITIVO
CONTENIDO DEL KIT Y ACCESORIOS
SP 2.0 SP 4.0 FIT 1.0 FIT 3.0
REF. CANT. REF. CANT. REF. CANT. REF. CANT.
ESTIMULADOR 001096 1 001095 1 001098 1 001097 1
CARGADOR 6830XX 1 6830XX 1 6830XX 1 6830XX 1
JUEGO DE 4 CABLES A
001119 1 001119 1 001119 1 001119 1
PRESIÓN
CABLE MI-SENSOR 601160 1 601160 1 N/A N/A 601160 1
BOLSA DE ELECTRODOS
42215 2 42215 2 42215 2 42215 2
PEQUEÑOS 5 X 5
BOLSA DE ELECTRODOS
42216 2 42216 2 42216 2 42216 2
GRANDES 5 X 10
CD-ROM DE
880053 1 880053 1 880053 1 880053 1
INSTRUCCIONES
GUÍA DE INICIO RÁPIDO 885624 1 885624 1 885624 1 885624 1
MALETÍN DE
680029 1 680029 1 680029 1 680029 1
TRANSPORTE
PAQUETE DE BATERÍA 94121X 1 94121X 1 94121X 1 94121X 1
Utilice este dispositivo con los cables, electrodos, batería, adaptador de corriente y accesorios
recomendados por Compex.
106
ES
DESCRIPCIÓN DEL DISPOSITIVO
H
A
DE
G
F
C
B
A Botón de encendido y apagado
B Conexiones para los 4 cables de estimulación
C Cables de estimulación
D Botones +/- para los 4 canales de estimulación
E Botón I, que permite:
• Aumentar las intensidades en varios canales al mismo tiempo
• Acceder a los últimos 5 programas utilizados
E Toma para el cargador (deslice la tapa roja a la derecha para acceder al conector del cargador)
F Compartimento para la batería
G Salida para insertar el clip del cinturón
107
ES
INTRODUCCIÓN DE LA BATERÍA
Abra la tapa del compartimento de la batería e introduzca la batería con la etiqueta hacia arriba, de forma
que los polos + y - estén opuestos a los contactos del dispositivo. Luego vuelva a colocar la tapa. Si el
dispositivo no se va a utilizar durante más de 3 meses, asegúrese de que la batería esté totalmente cargada.
Si el dispositivo no se va a utilizar durante más de 6 meses, asegúrese de que la batería esté totalmente
cargada y sáquela del estimulador. Apague el estimulador antes de sacar la batería.
CONEXIONES

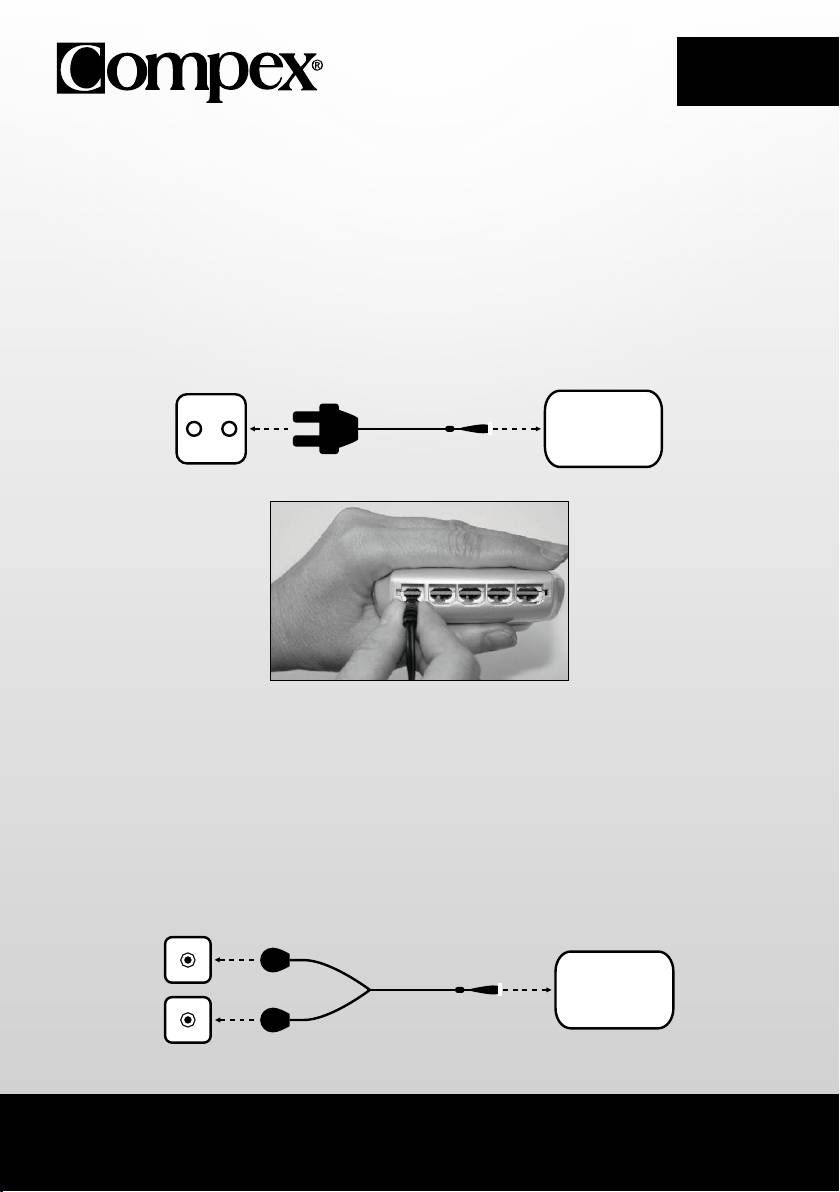

CONEXIÓN DEL CARGADOR
COMPEX
Desenchufe todos los cables del estimulador antes de recargarlo. Conecte el cargador a una toma de
corriente y conecte el estimulador deslizando la tapa roja hacia la derecha para acceder al conector del
cargador. Se recomienda encarecidamente cargar completamente la batería antes de su primer uso para
mejorar su rendimiento y vida útil.
CONEXIÓN DE LOS CABLES
Los cables del estimulador se conectan en las 4 conexiones del frontal inferior del dispositivo. El cable de MI-
sensor (si el dispositivo lo incluye) se puede conectar en cualquier salida de cables del estimulador.
COMPEX
108
ES

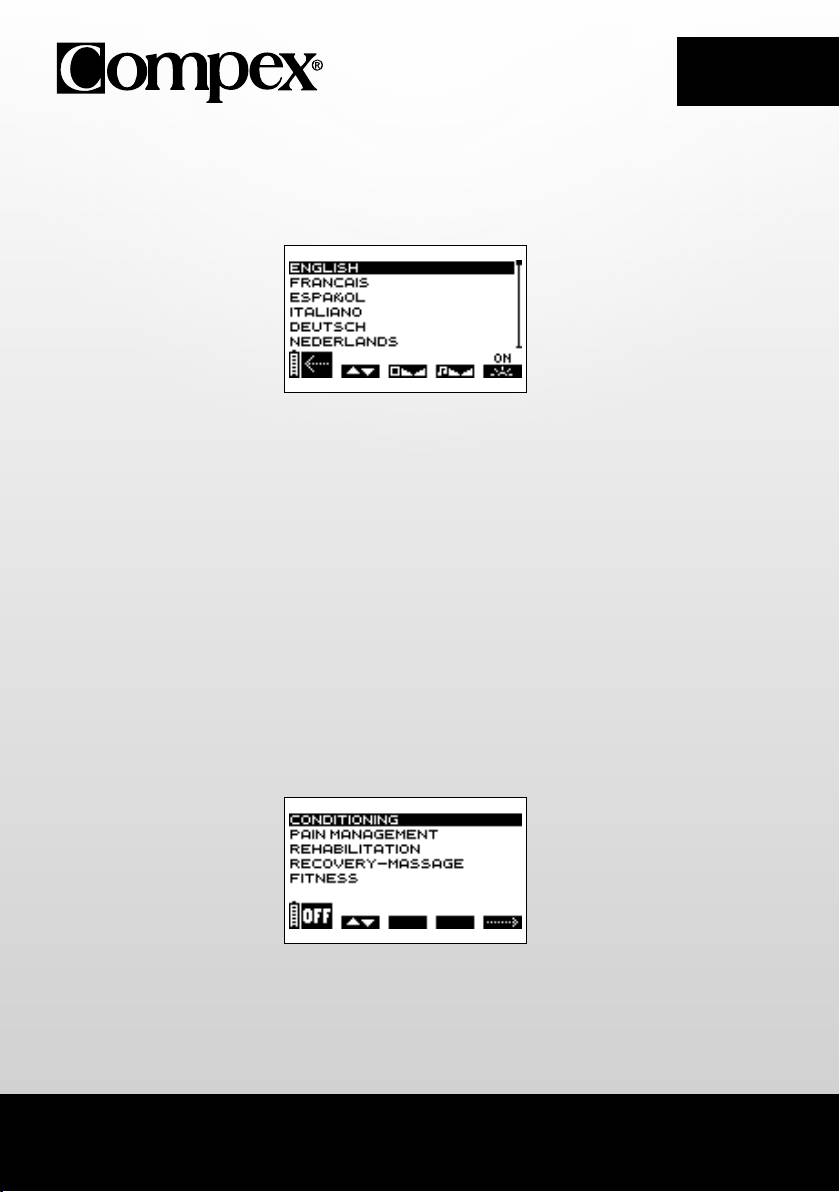

AJUSTES PRELIMINARES
Compex permite la posibilidad de realizar diferentes ajustes (selección de idioma, contraste y sonido). Con
el dispositivo apagado mantenga pulsado el botón de encendido/apagado durante al menos 2 segundos y
aparecerá la pantalla de opciones.
A B C D E
B Pulse el botón +/- del canal 1 para seleccionar el idioma a utilizar.
C Pulse el botón +/- del canal 2 para ajustar el contraste de la pantalla.
D Pulse el botón +/- del canal 3 para ajustar el volumen.
E Pulse el botón +/- del canal 4 para ajustar la retroiluminación.
ON: retroiluminación siempre activa.
OFF: retroiluminación siempre inactiva.
AUTO: retroiluminación activa cada vez que se pulsa un botón.
A Pulse el botón de encendido/apagado para confirmar y guardar sus opciones. Los ajustes se aplican de
inmediato.

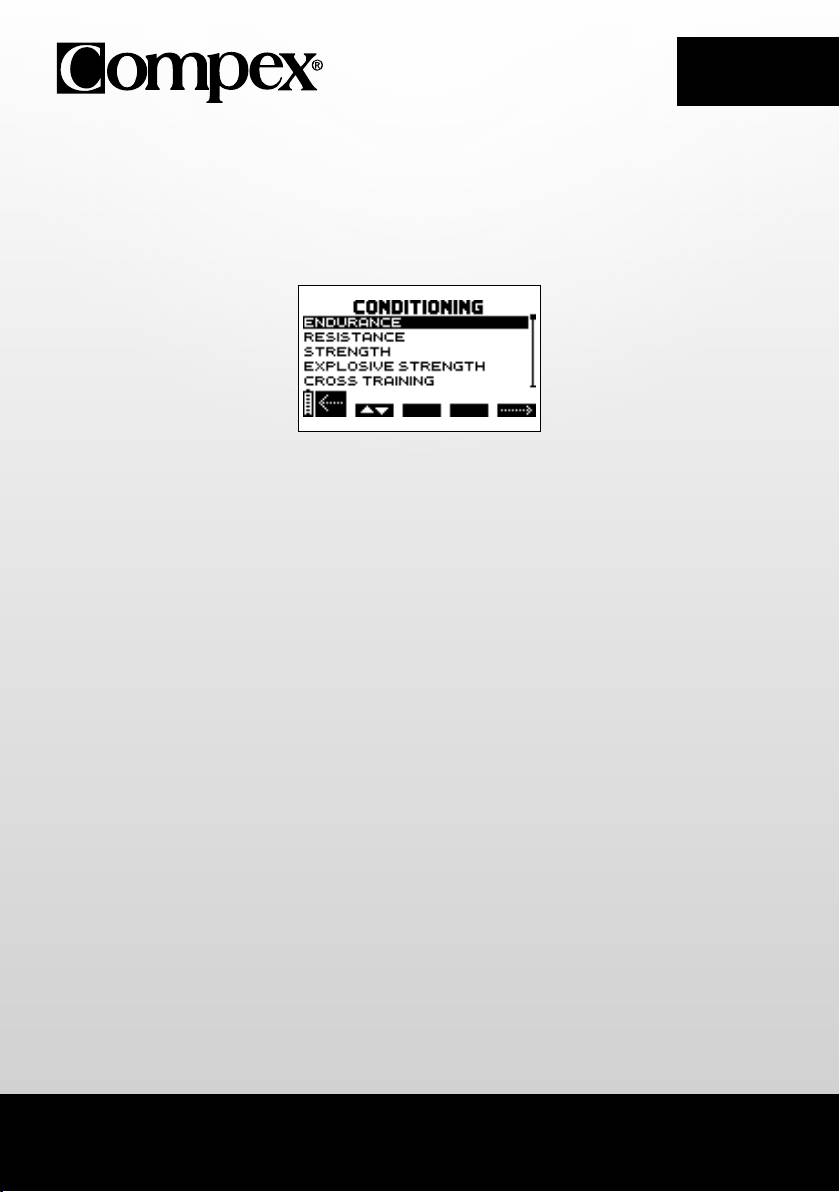

ELEGIR UNA CATEGORÍA
N.B. Las siguientes pantallas son ejemplos genéricos, pero funcionan de la misma forma con independencia
del dispositivo que tenga.
Para encender el estimulador, pulse brevemente el botón de encendido/apagado.
Antes de seleccionar un programa, debe seleccionar la categoría que desea.
A B E
A Pulse el botón de encendido/apagado para apagar el dispositivo.
B Pulse el botón +/- del canal 1 para seleccionar una categoría.
E Pulse el botón +/- del canal 4 para confirmar la selección.
109
ES
LOS 5 ÚLTIMOS PROGRAMAS UTILIZADOS
Para acceder a los 5 últimos programas utilizados, pulse el botón I. Luego, seleccione el programa deseado
e inícielo.
SELECCIONAR UN PROGRAMA
A B E
A Pulse el botón de encendido/apagado para volver a la pantalla anterior.
B Pulse el botón +/- del canal 1 para seleccionar un programa.
E Pulse el botón +/- del canal 4 para confirmar la selección e iniciar la sesión de estimulación.
N.B. Tras la selección de algunos programas determinados aparecerá otra pantalla donde se solicitará que
seleccione el ciclo del programa. Seleccione el ciclo que desee y luego pulse el botón +/- del canal 4 para
confirmar la selección e iniciar la sesión de estimulación.
Es recomendable comenzar con el primer ciclo y cambiarlo cuando termine, normalmente después de 4 a 6
semanas de estimulación con 3 sesiones por semana. También es importante haber alcanzado intensidades
de estimulación significativas durante las sesiones antes de pasar a otro ciclo.
Al finalizar el ciclo, puede comenzar un nuevo ciclo o llevar a cabo el entrenamiento de mantenimiento de
una sesión por semana.
110
ES

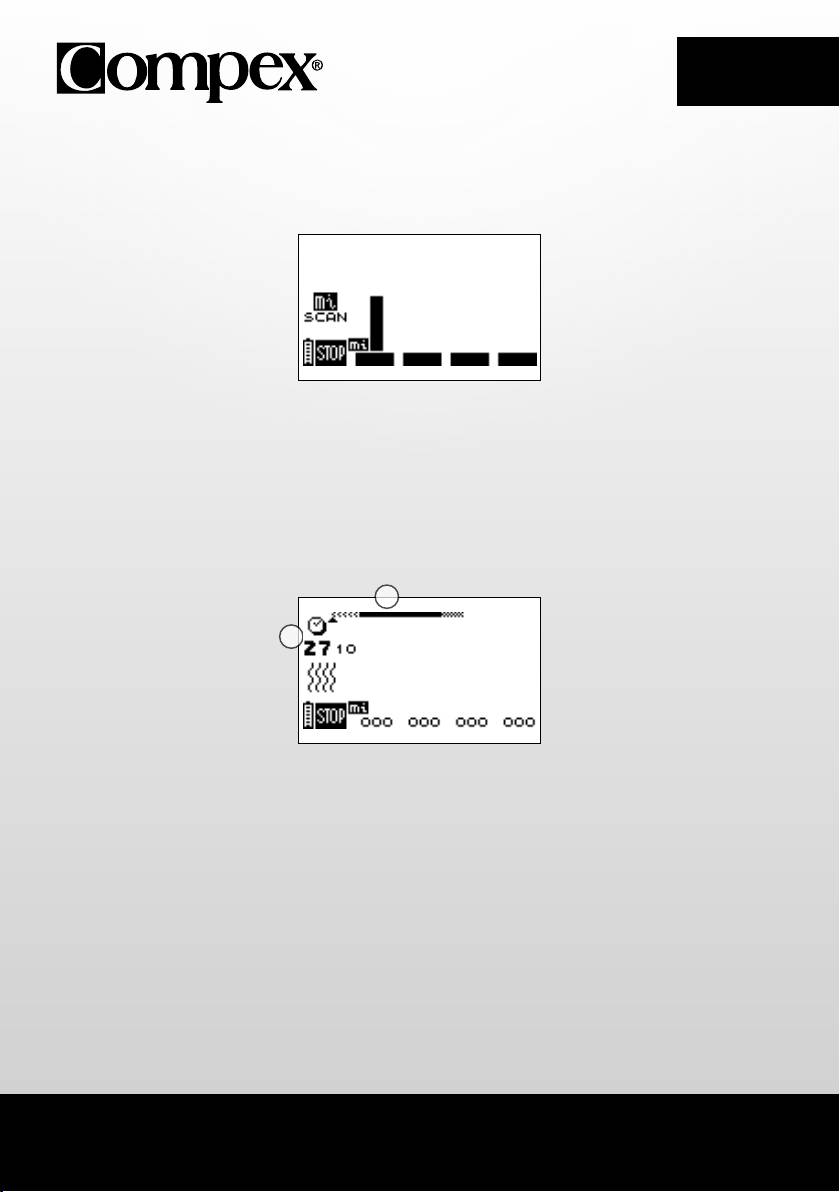

PRUEBA DE MI-SCAN
N.B. Consulte el capítulo “Cómo funciona la tecnología MI”.
Si conecta el cable MI-sensor, la prueba MI-scan comienza inmediatamente después de seleccionar el
programa.
A
A Pulse el botón de encendido y apagado para detener la prueba
Los botones +/- de los 4 canales están inactivos durante toda la prueba.
AJUSTAR LAS INTENSIDADES DE ESTIMULACIÓN
Cuando inicie un programa, se le pedirá que aumente la intensidad de estimulación. Este paso es esencial
para una realizar una sesión correcta.
2
1
A B C D E
1 Duración del programa en minutos y segundos
2 Barra de progreso del programa. Para ver los detalles de funcionamiento, consulte el siguiente párrafo:
“Progreso del programa”
A Pulse el botón de encendido/apagado para poner la unidad en el modo de pausa.
B C D E Los cuatro canales parpadean, yendo de 000 a +. Para iniciar la sesión debe aumentar la
intensidad de estimulación. Para ello, pulse los botones + de los canales correspondientes hasta lograr el
ajuste deseado.
N.B. Para aumentar las intensidades en varios canales al mismo tiempo, pulse el botón I y luego aumente las
intensidades. Los canales interdependientes se muestran en blanco sobre fondo negro.
111
ES
PROGRESO DEL PROGRAMA
La estimulación se inicia correctamente una vez que se ha aumentado la intensidad.
Los ejemplos siguientes explican las normas generales. Puede haber ligeras diferencias en función del
programa.
4 5 6
23
1
A B C D E
1 Tiempo restante (en minutos y segundos) hasta la finalización de un programa
2 La barra de duración que muestra la duración de la contracción y la duración del descanso activo solo
se muestra durante la secuencia de trabajo
3 Secuencias de la sesión
4 Calentamiento
5 Período de trabajo
6 Relajación
A Pulse el botón de encendido/apagado para interrumpir temporalmente el programa. Para reanudarlo,
pulse el boton +/- del canal 4. La sesión se reanudará a un 80 % del nivel de intensidad utilizado antes de
que se interrumpiera el programa.
N.B. En modo de pausa, el botón pasa directamente a la siguiente secuencia.
N.B. En modo de pausa, y en función del programa, es posible que se muestren las estadísticas de uso:
MAX = la intensidad máxima alcanzada por canal durante las fases de contracción
AVG = el promedio de intensidad de todos los canales aplicada durante las fases de contracción
B C D E Las diferentes intensidades alcanzadas durante la fase de contracción se muestran en forma de
barras verticales negras; las intensidades de la fase de reposo se indican mediante barras rayadas.
Tenga en cuenta que las intensidades de estimulación de la fase de reposo activo se ajustan
automáticamente al 50 % de las intensidades de contracción. Durante la fase de reposo se pueden cambiar.
Una vez cambiadas, son completamente independientes de las intensidades de contracción.
112
ES
TERMINAR UN PROGRAMA
Al finalizar una sesión se mostrará la siguiente pantalla. Para detener el estimulador, pulse el botón de
encendido/apagado.
N.B. En función del programa, pueden mostrarse las estadísticas de uso (consulte el capítulo anterior,
“Progreso del programa”)
NIVEL Y CARGA DE LA BATERÍA
El rendimiento de la batería depende del programa y de la intensidad de la estimulación aplicada. Se
recomienda encarecidamente cargar completamente la batería antes de su primer uso para mejorar su
rendimiento y vida útil. Utilice siempre el cargador suministrado por Compex para recargar la batería.
Si el dispositivo no se va a utilizar durante más de 3 meses, asegúrese de que la batería esté totalmente
cargada. Si el dispositivo no se va a utilizar durante más de 6 meses, asegúrese de que la batería esté
totalmente cargada y sáquela del estimulador. Apague el estimulador antes de sacar la batería.
NIVEL DE LA BATERÍA
El nivel de carga de la batería se indica mediante un icono de batería en la parte inferior izquierda de la
pantalla. El icono de la batería parpadea cuando está completamente descargada, momento en el cual ya no
se puede utilizar. Recárguela inmediatamente.
RECARGA
Desenchufe todos los cables del estimulador antes de recargarlo. Conecte el cargador a una toma de
corriente y conecte el estimulador deslizando la tapa roja hacia la derecha para acceder al conector del
cargador.
113
ES
El menú de carga que se muestra a continuación aparece automáticamente.
En la pantalla se muestra duración de la carga. Una vez que finaliza la carga, la batería parpadea.
Desconecte el cargador: el estimulador se apagará automáticamente.
114
ES
5. RESOLUCIÓN DE PROBLEMAS
ERROR DEL ELECTRODO
El dispositivo emite un sonido y muestra alternativamente el símbolo del par de electrodos y una flecha
que apunta hacia el canal en el que se ha detectado el problema. En el ejemplo anterior, el estimulador ha
detectado un error en el canal 1.
Compruebe que los electrodos estén conectados a este canal.
Si los electrodos están viejos, gastados y/o el contacto es deficiente, pruebe a usar electrodos nuevos.
Intente utilizar el cable de estimulación en un canal diferente. Si el cable todavía sigue indicando un error,
sustitúyalo.
LA ESTIMULACIÓN NO TRANSMITE LA SENSACIÓN HABITUAL
Compruebe que todos los ajustes sean correctos y que los electrodos estén bien colocados.
Cambie ligeramente la posición de los electrodos.
LA ESTIMULACIÓN CAUSA MALESTAR
Los electrodos pierden su capacidad adhesiva y ya no proporcionan un contacto adecuado con la piel.
Los electrodos están gastados y deben sustituirse.
Cambie ligeramente la posición de los electrodos.
115
ES
EL ESTIMULADOR NO FUNCIONA
Si se muestra una pantalla de error durante el uso, anote el número de error (en el ejemplo, el número de
error es 1/0/0) y póngase en contacto con el centro de servicio al cliente aprobado por Compex.
LA BATERÍA TIENE MUY POCA CARGA
Si aparece la siguiente pantalla, apague el dispositivo y conecte el cargador.
Si la batería está casi agotada, comenzará un ciclo de recuperación que dura 2 minutos.
116
ES
Cuando termine, si la batería funciona correctamente, se iniciará la carga; en este caso, se recomienda
encarecidamente llevar a cabo un ciclo de carga/descarga de la batería presionando el botón del canal 4
para poner en marcha este ciclo, que puede tardar durar hasta 12 horas. Si a pesar de todo sigue
fallando, aparecerá la siguiente pantalla y deberá sustituir la batería.
117
ES
6. MANTENIMIENTO DEL DISPOSITIVO
GARANTÍA
Consulte el folleto adjunto.
MANTENIMIENTO
Limpie con un paño suave y un detergente sin disolventes con base de alcohol. Utilice la menor cantidad
de líquido posible para limpiar el dispositivo. No desmonte el estimulador o el cargador, ya que contienen
componentes de alto voltaje que pueden causar electrocución. Este procedimiento deben llevarlo a cabo
técnicos o servicios de reparación autorizados por Compex. El estimulador no necesita calibración. Si su
estimulador tiene piezas que parecen estar desgastadas o defectuosas, póngase en contacto con el centro
de servicio al cliente de Compex más cercano.
CONDICIONES DE ALMACENAMIENTO/TRANSPORTE Y USO
ALMACENAMIENTO Y TRANSPORTE USO
TEMPERATURA -20 °C a 45 °C 0 °C a 40 °C
HUMEDAD RELATIVA MÁXIMA 75 % 30 % a 75 %
PRESIÓN ATMOSFÉRICA de 700 hPa a 1060 hPa de 700 hPa a 1060 hPa
No utilizar en zonas con riesgo de explosión.
ELIMINACIÓN
Las baterías deben eliminarse cumpliendo los requisitos normativos nacionales en vigor. Todo producto con
la etiqueta RAEE, cuyo símbolo es un cubo de basura con ruedas tachado, debe separarse de los residuos
domésticos y enviarse a centros especializados de recogida para su reciclaje y recuperación.
118
