Introduction

Congratulations and thank you for purchasing a Fractal Design computer case.

Please thoroughly read the following information and instructions before using your new case.

Arc Midi R2

Based on the popular Arc Midi chassis, the Arc Midi R2 is now here with loads of improve-

ments.

The Arc Midi R2 computer case is developed with high-performance computer systems in

mind. Featuring three high performance fans coupled with large air intakes and outlets, the

Arc Midi R2 design maximizes airow throughout the case and aims to keep even the most

demanding systems at cool temperatures. Looking for water cooling possibilities? Not a

problem! The Arc Midi R2 is designed to house even the thickest radiators in both the top

and front panels without extensive modications.

New features of the Arc Midi R2 include the stylish window side panel as well as an inte-

grated fan controller at the front of the case. In addition, the design and materials used to

construct the dust lters have been revised, resulting in improved functionality and overall

quality. The case, which has been praised for its ease of use, also offers a high level of

workmanship, a exible hard drive mounting system and plenty of space for cable routing.

All the components for this chassis have been designed and engineered at Fractal Design’s

Swedish Headquarters.

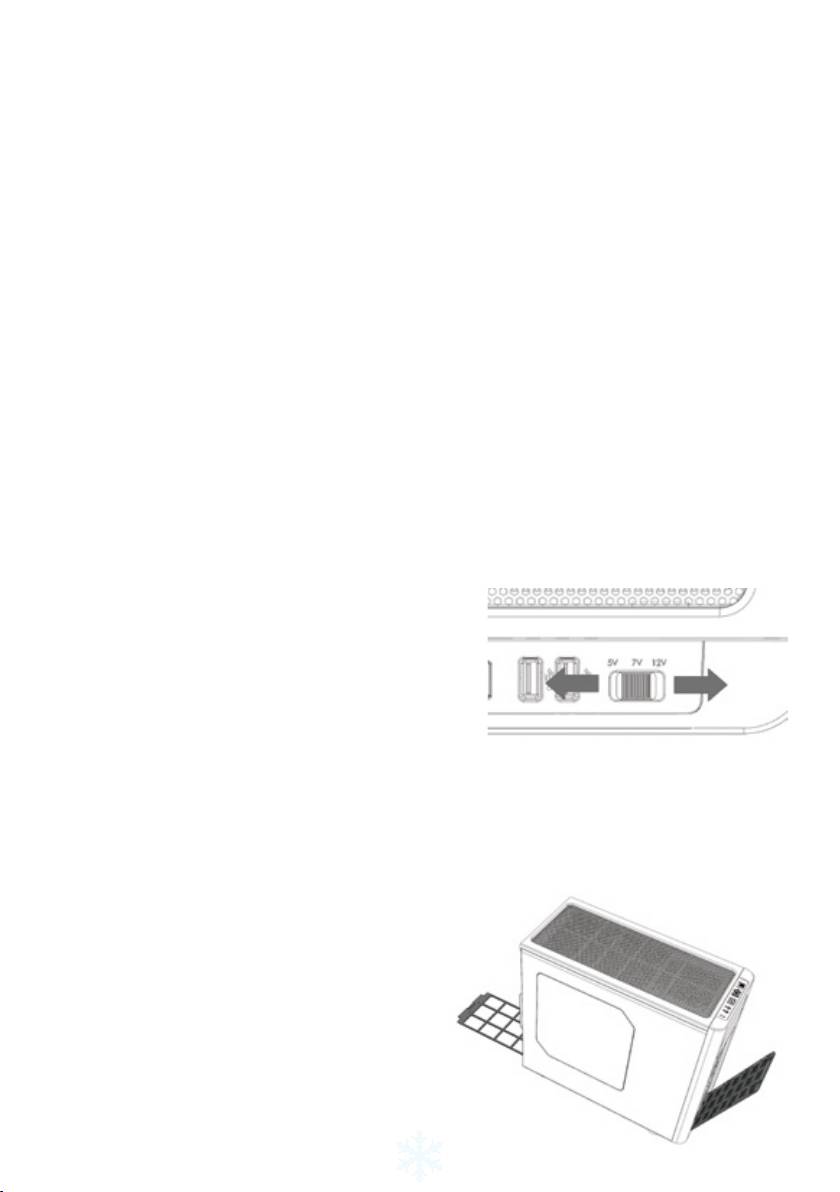

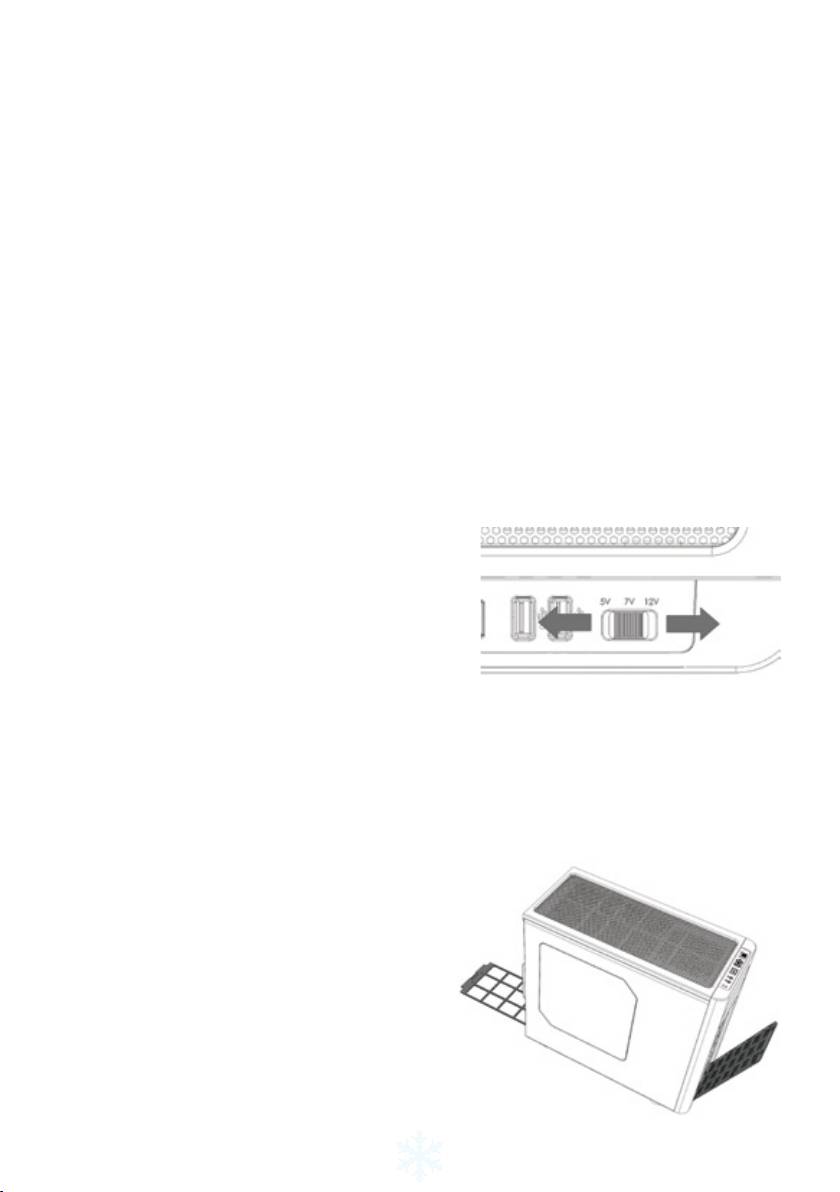

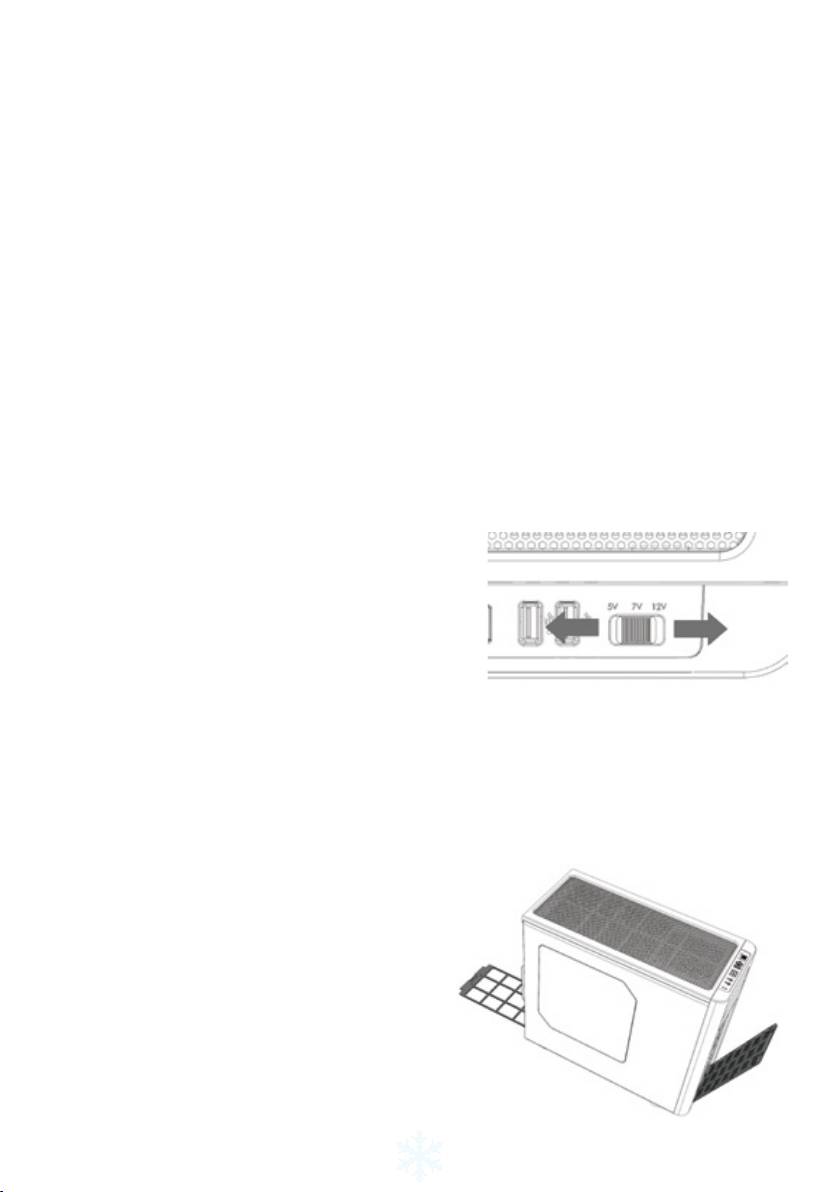

Fan controller

To install the built-in fan controller you have four con-

nectors, three of which you connect to your case fans

and one Molex connector which you plug into your

power supply unit. The speed of the fans can be regu-

lated in three steps, low speed (5V), medium speed

(7V) and high speed (12V).

Note: Some fans might not start in the low-speed position and require

a higher setting. Check the Starting Voltage of non-Fractal Design fans

for which setting should be used.

Cleaning the dust lters

The Arc Midi R2 comes with 3 separate dust lters:

• Front panel: Remove the dust lter by pushing the upper part of the mesh; the lter can

be cleaned under running water or by using a vacuum cleaner.

• Bottom lter: The lter located under the

power supply is removable by pulling it

straight out at the back of the case; it can be

cleaned under running water.

• Top panel: This lter is easiest to clean by

just using a vacuum cleaner, but can also be

taken off by removing the two thumbscrews at

the rear of the case.

3

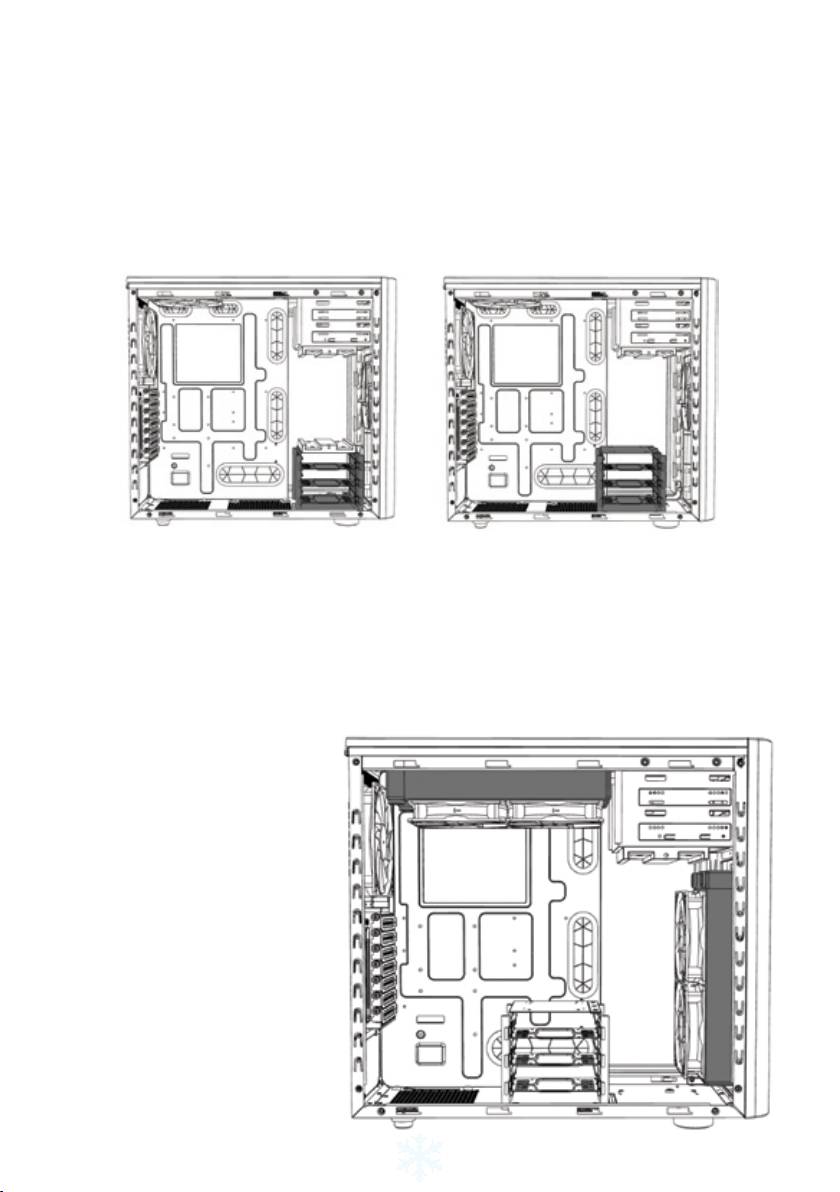

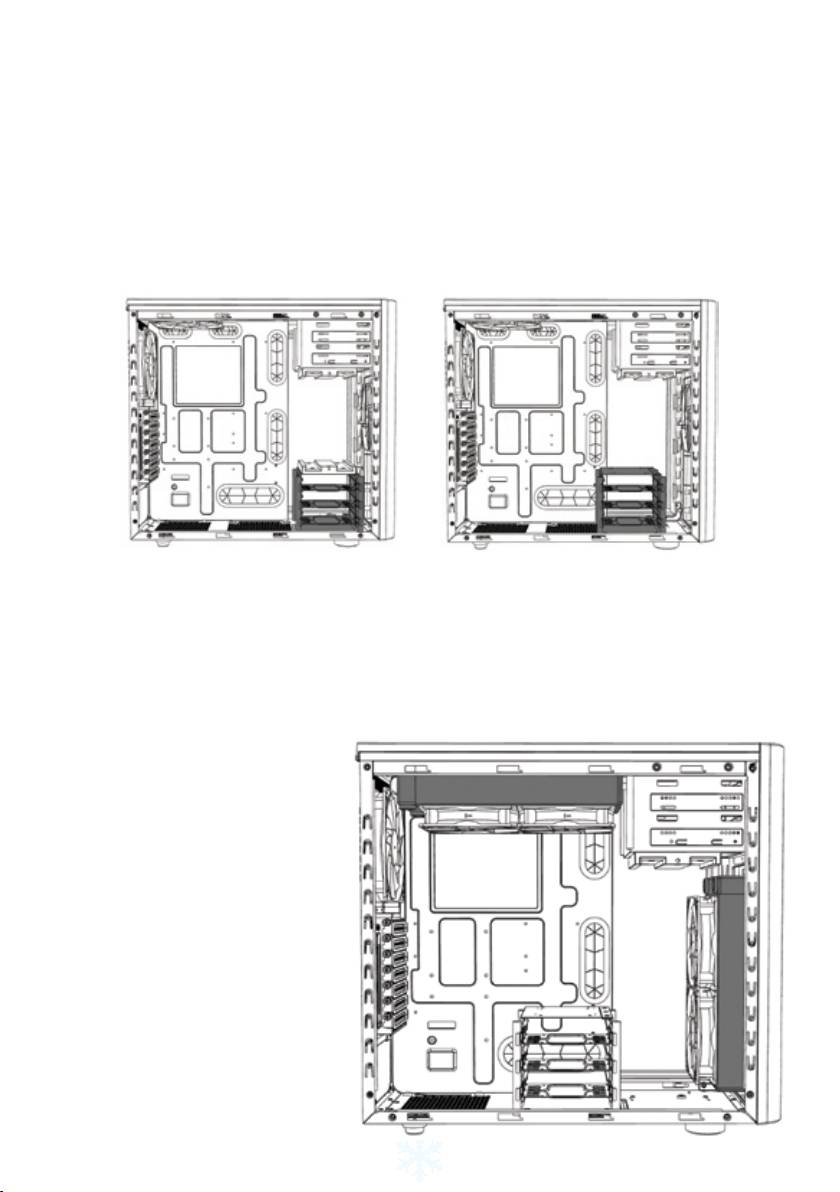

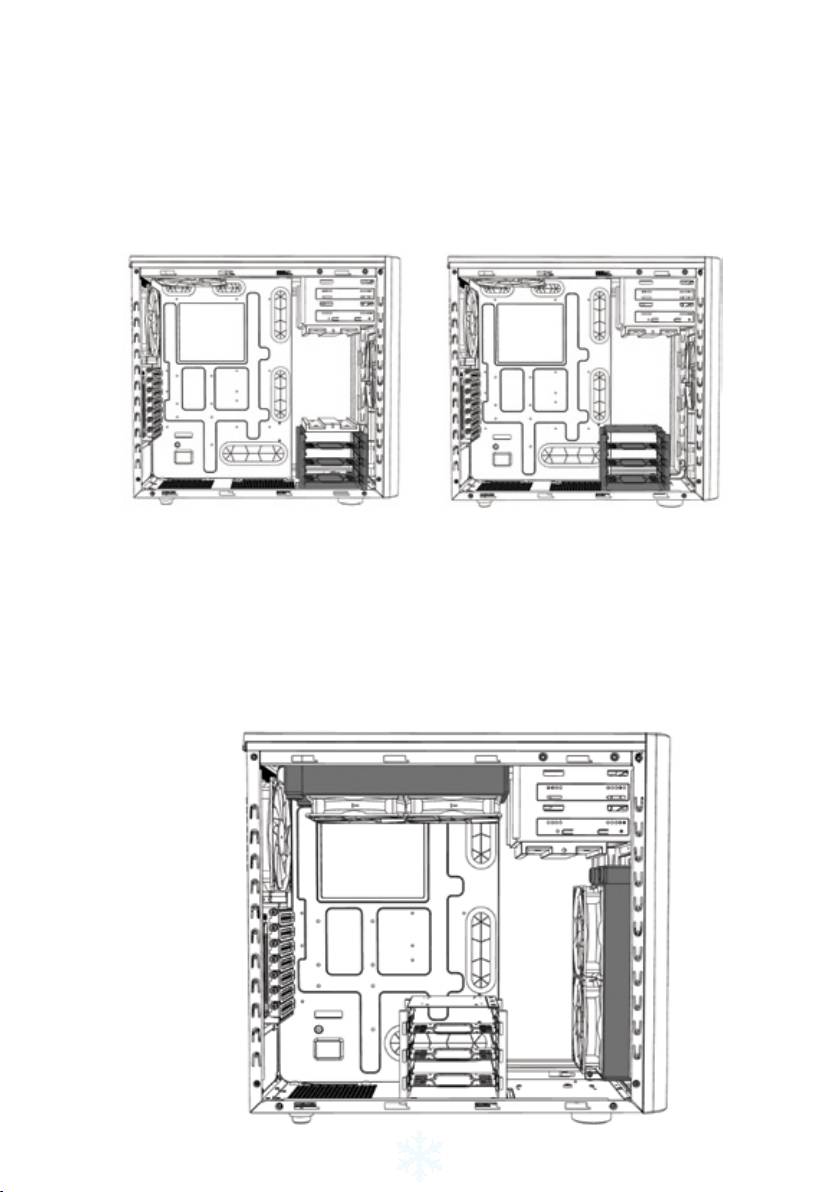

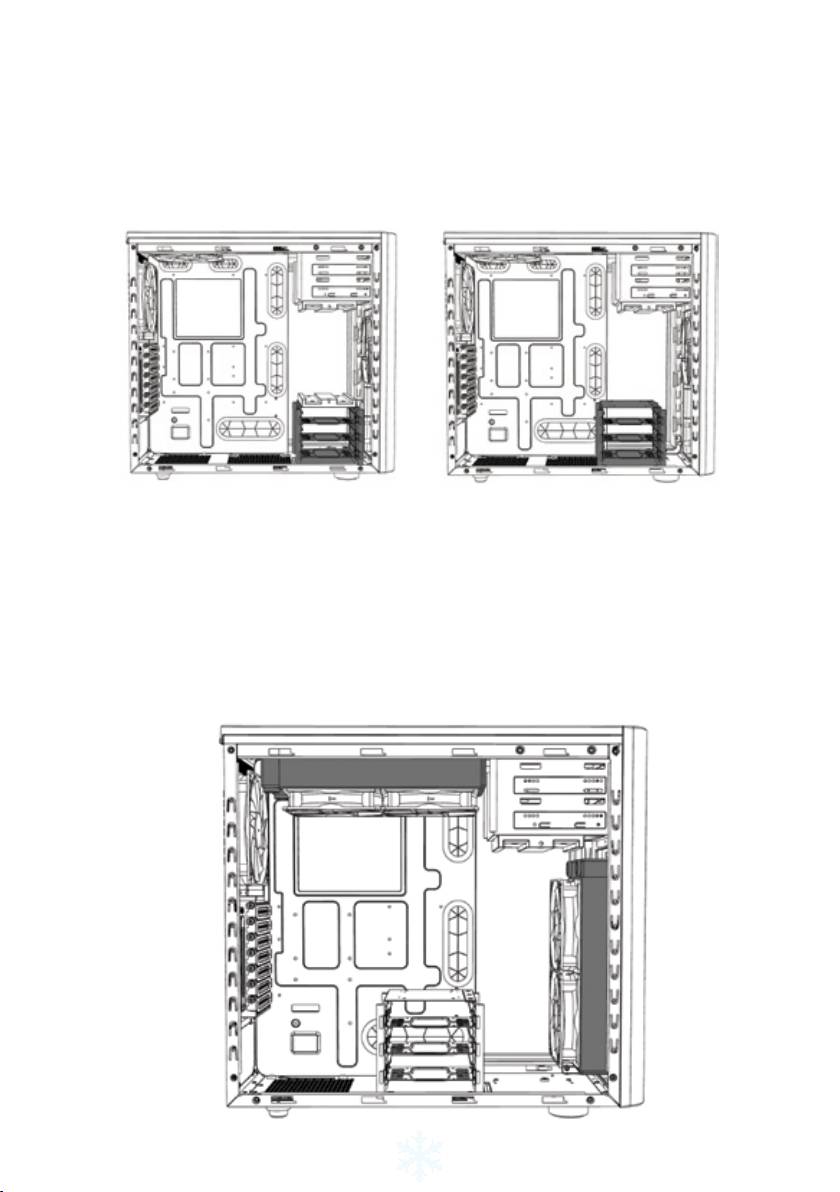

Adaptable hard drive cages

The upper hard drive cage can be rotated 90 degrees to increase the airow from the front

fan or completely removed to make more space for long graphics cards.

The lower HDD cage can be repositioned to provide more space in the front of the case.

This extra space is useful for front-mounted water-cooling radiators. The cage is secured

with 6 screws: four under the case and two at the front of the case. Once the screws are

removed, the lower HDD cage can be moved further back into the chassis to one of two

alternate positions, depending on how much space is required. The cage is re-secured by

screwing the four screws into the base of the case.

Water cooling options

The Arc Midi R2 was designed to allow for water cooling and supports the following compo-

nents:

• Top panel: The strategic positioning of the fans in the top panel allows you to t 240mm

radiators without risk of it conicting with other components such as the motherboard or

the system memory. Even thick radiators may be used here.

• Front panel: If you removed or repositioned the hard drive cages, thick 240mm radia-

tors may be tted in the front panel.

• Bottom/rear panel: 120mm radiators may be used at the fan positions at the bottom

and rear plates.

4

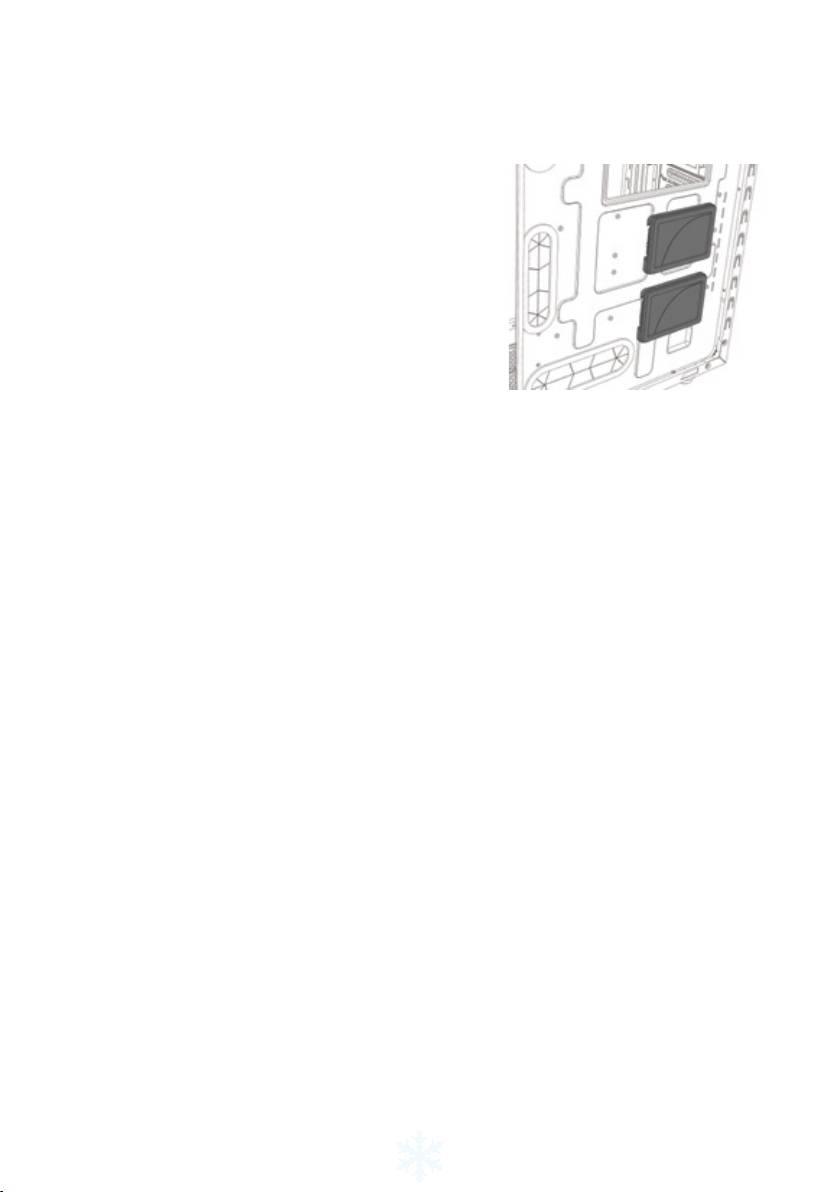

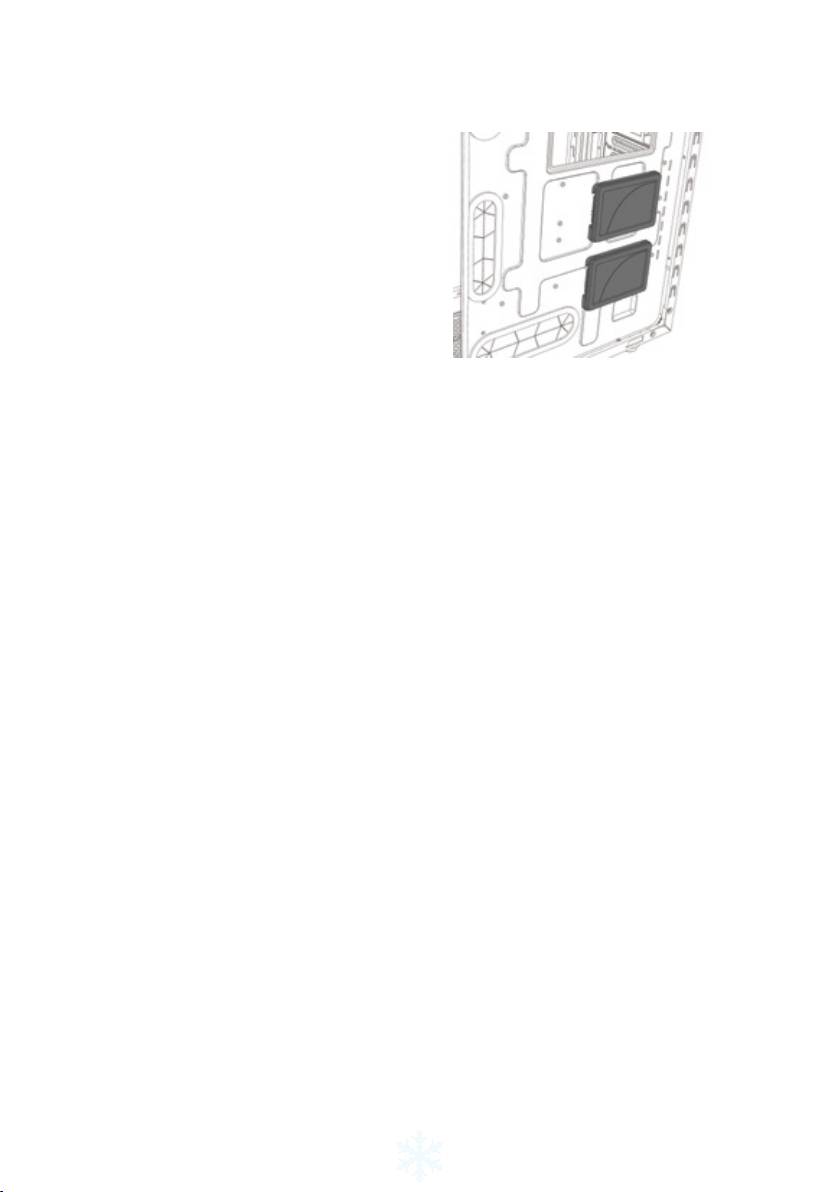

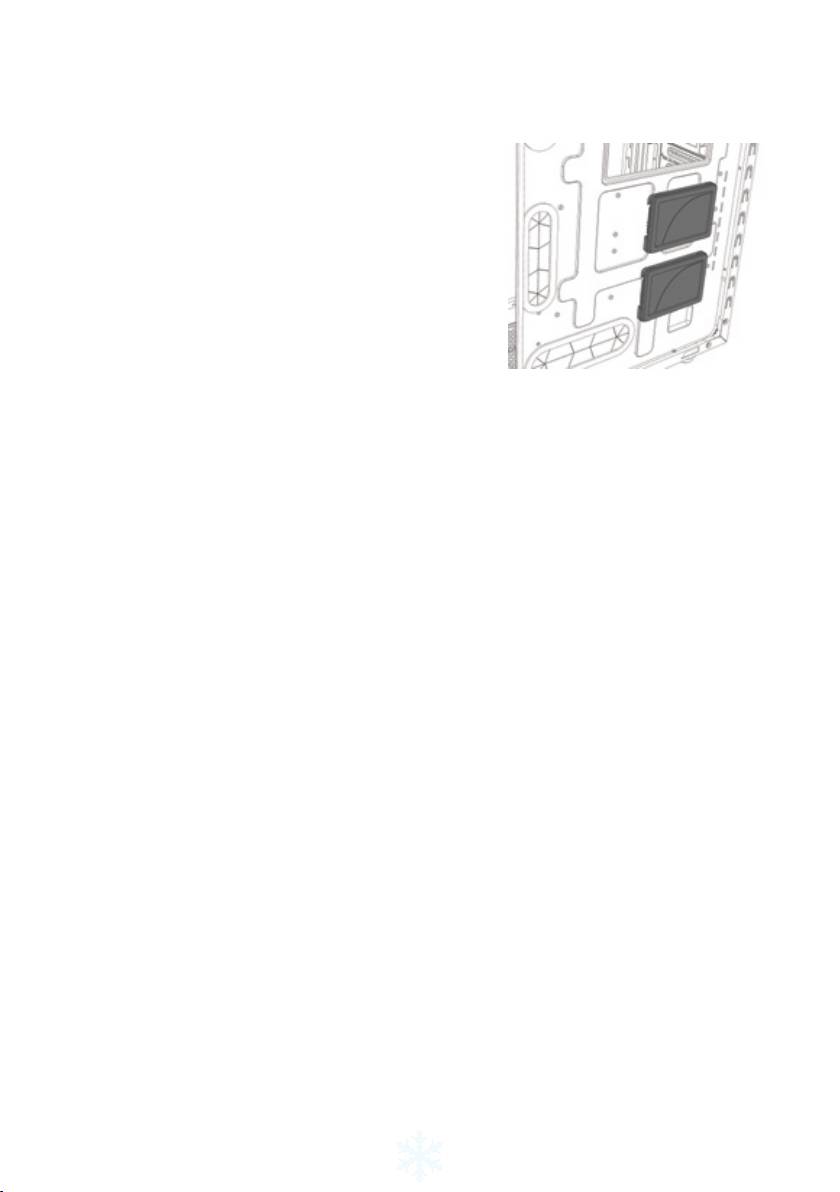

Motherboard plate SSD mounting options

For maximum use of the space behind the motherboard plate and the side panel, the Arc

Midi R2 computer case features an additional option for two solid state drives to be mounted

on the back of the motherboard plate. Please note that

you can also mount SSD units in all of the regular hard

drive trays.

The drives should be mounted with the SATA con-

nectors facing the front and it’s recommended to use

straight cables with straight SATA connectors, 90 de-

gree cables are not supported.

Limited warranty and limitations of liability

Fractal Design Arc Midi R2 computer cases are guaranteed for twenty four (24) months from

the date of delivery to end-user, against defects in materials and/or workmanship. Within

this limited warranty period, products will either be repaired or replaced at Fractal Design’s

discretion. Warranty claims must be returned to the agent who sold the product, shipping

prepaid.

The warranty does not cover:

• Products which have been used for rental purposes, misused, handled carelessly or ap-

plied in such a way that is not in accordance with its stated intended use.

• Products damaged from an Act of Nature including, but not limited to, lightning, re,

ood and earthquake.

• Products whose serial number and/or the warranty sticker have been tampered with or

removed.

Product support

If you need to contact support please use following adresess:

In US and Canada: support.america@fractal-design.com

In DACH (Germany, Switzerland, Austria): support.dach@fractal-design.com

In China: support.china@fractal-design.com

Rest of the world : support@fractal-design.com

5

Arc Midi R2

Basé sur le châssis populaire d'Arc Midi, l'Arc Midi R2 arrive avec de nombreuses améliora-

tions.

Le boîtier d'ordinateur Arc Midi R2 a été développé avec des systèmes informatiques haute

performance à l'esprit. Proposant trois ventilateurs haute performance associés à des

entrées et sorties d'air larges, le design de l'Arc Midi R2 maximise le débit d'air à travers

le boîtier et vise à maintenir à basse température jusqu'aux systèmes les plus exigeants.

Cherchez-vous des solutions de refroidissement d'eau ? Aucun problème ! L'Arc Midi R2 est

conçu pour loger les radiateurs les plus épais, que ce soit sur les panneaux supérieurs ou

frontaux, sans grandes modications.

De nouvelles fonctionnalités de l'Arc Midi R2 incluent le panneau latéral avec une fenêtre

élégante, ainsi qu'un contrôleur de ventilateur intégré à l'avant du boîtier. En outre, le design

et les matériaux utilisés pour construire les ltres à poussière ont été révisés, ce qui donne

une fonctionnalité améliorée et une meilleure qualité générale. Le boîtier, admiré pour sa

facilité d'utilisation, offre également un haut niveau de fabrication, un système de montage

de disque dur exible et assez de place pour le routage de câble. Tous les composants pour

ce châssis ont été conçus et construits au siège social suédois de Fractal Design.

Contrôleur de ventilateur

Pour installer le contrôleur de ventilateur intégré, il y a quatre connecteurs, trois d'entre eux

allant sur les ventilateurs de votre boîtier et un con-

necteur Molex que vous devez brancher sur le bloc

d'alimentation. La vitesse des ventilateurs peut être

réglée en trois étapes, vitesse faible (5 V), vitesse

moyenne (7 V) et haute vitesse (12 V).

Remarque : Il se peut que certains ventilateurs ne démarrent

pas en position à vitesse faible et aient besoin d'être réglés à

une vitesse supérieure. Vériez la Tension au démarrage des

ventilateurs autres que Fractal Design pour savoir quel réglage

utiliser.

Nettoyage des ltres à poussière

L'Arc Midi R2 est fourni avec 3 ltres à poussière séparés :

• Panneau frontal: Retirez le ltre à poussière en poussant la partie supérieure de la

maille, le ltre peut être nettoyé sous de l'eau courante ou en utilisant un aspirateur.

• Filtre inférieur: Le ltre situé sous l'alimen-

tation peut être retiré en tirant dessus et en le

faisant sortir de l'arrière du boîtier. Il peut être

nettoyé sous de l'eau courante.

• Panneau supérieur: Ce ltre est le plus

facile à nettoyer, en utilisant uniquement un

aspirateur. Mais il peut aussi être retiré en

enlevant les deux vis à l'arrière du boîtier.

6

Cages de disques durs modulables

la cage supérieure de disque dur peut être pivotée à 90 degrés pour augmenter le débit d'air

du ventilateur avant ou complètement enlevé pour faire plus de place aux grandes cartes

graphiques.

La cage inférieure de disque dur peut être repositionnée pour offrir plus d'espace à l'avant

du boîtier. Cet espace supplémentaire est utile pour les radiateurs de refroidissement à eau

montés à l'avant. La cage est xée avec six vis : quatre sous le boîtier et deux à l'avant. Une

fois les vis retirées, la cage inférieure de disque dur peut être déplacée encore plus vers

l'arrière du châssis sur un ou deux emplacements différents, en fonction de l'espace néces-

saire. La cage est xée de nouveau en vissant les quatre vis dans la base du boîtier.

Options de refroidissement à l'eau

L'Arc Midi R2 a été conçu pour permettre le refroidissement de l'eau et prend en charge les

composants suivants :

• Panneau supérieur: Ce positionnement stratégique des ventilateurs dans le panneau

supérieur vous permet de caser des radiateurs de 240 mm, sans risque qu'ils soient en

conit avec d'autres composants, telle que la carte mère ou la mémoire système. Même

des radiateurs épais peuvent être utilisés ici.

• Panneau frontal: Si vous avez

retiré ou repositionné les cages

de disque dur, des radiateurs

de 240 mm d'épaisseur peu-

vent être installés sur le pan-

neau frontal.

• Panneau inférieur/arrière:

des radiateurs de 120 mm peu-

vent être utilisés aux emplace-

ments des ventilateurs sur les

panneaux inférieurs et arrière.

7

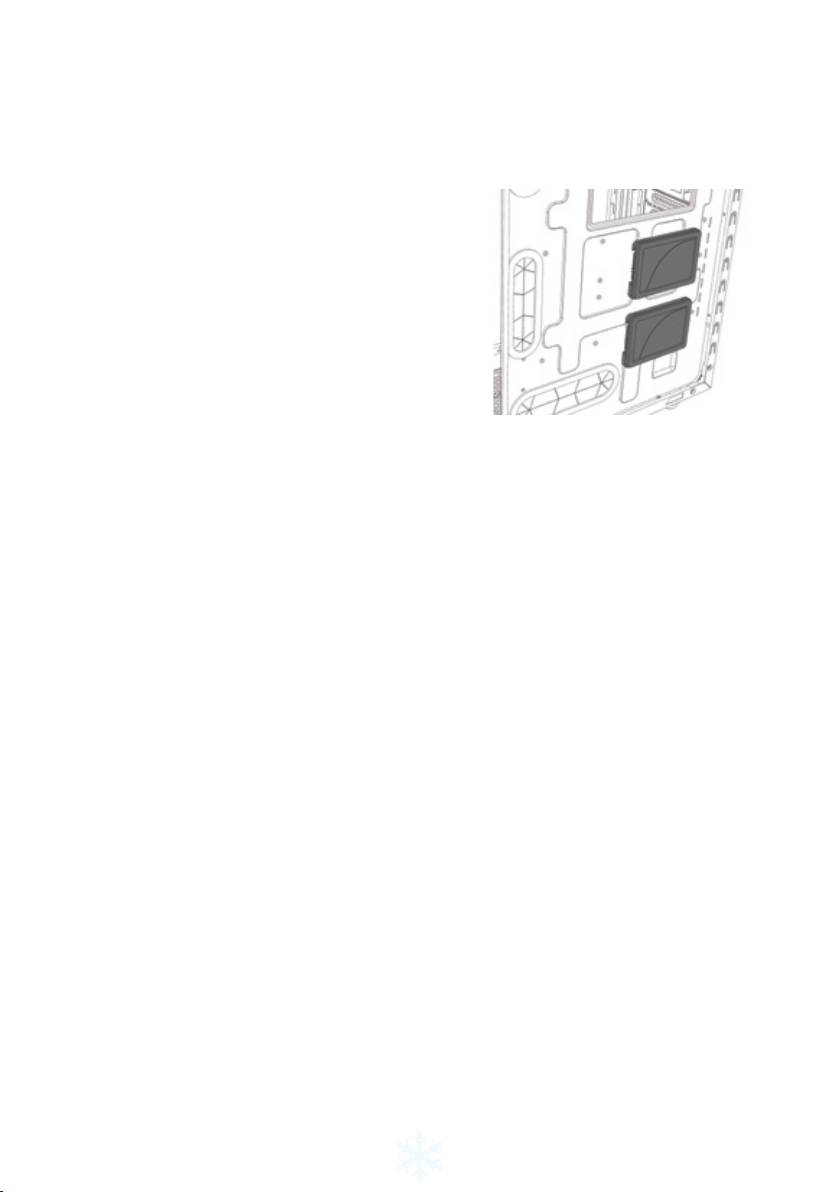

Options de montage de disques durs sur la plaque de la carte

mère

Pour une utilisation maximale de l'espace derrière la plaque de la carte mère et le panneau

latéral, le boîtier d'ordinateur Arc Midi R2 possède l'option supplémentaire de monter deux

disques durs au dos de la plaque où la carte mère

est vissée. Veuillez noter que vous pouvez égale-

ment monter des unités SSD dans toutes les baies

de disques durs régulières.

Les disques durs doivent être montés avec les con-

necteurs SATA faisant face à l'avant ; il est égale-

ment conseillé d'utiliser des câbles droits avec des

connecteurs SATA droits, les câbles à 90 degrés

n'étant pas pris en charge.

Garantie limitée et limites de responsabilité

Les boîtiers d’ordinateur Fractal Design Arc Midi R2 sont garantis pendant vingt quatre (24)

mois, à compter de la date de livraison à l’utilisateur nal, contre les défauts de matériaux

et/ou de fabrication. Dans cette période de garantie limitée, les produits seront soit réparés

ou remplacés, au choix de Fractal Design. Les réclamations de garantie doivent être faites

auprès de l’agent qui a vendu le produit, frais prépayés.

La garantie ne couvre pas ce qui suit :

• Les produits qui ont été loués, utilisés incorrectement, utilisés avec négligence ou uti-

lisés d’une manière qui n’est pas en conformité avec l’usage prévu indiqué.

• Les produits qui ont été endommagés par des causes naturelles, y compris mais sans

s’y limiter, la foudre, les incendies, les inondations et les tremblements de terre.

• Les produits dont le numéro de série et/ou l’étiquette de garantie a été enlevé ou modi-

é.

Support du produit

Pour le support du produit, veuillez utiliser les informations de contact suivantes :

Amérique du Nord : support.america@fractal-design.com

DACH (Allemagne-Suisse-Autriche) : support.dach@fractal-design.com

Chine: support.china@fractal-design.com

Europe et/ou reste du monde : support@fractal-design.com

8

前言

恭喜并感谢您购买一个分形设计的电脑机箱。请仔细阅读以下信息和说明，然后再使用您的

新情况。

Arc Midi R2 机箱

Arc Midi R2机箱在流行的 Arc Midi 系列机箱的基础上对负载作了改进。

Arc Midi R2计算机机箱专为高性能计算机系统所设计开发。有三个高性 能 风 扇，再 加 上 大 进 气 口

和出气口，能最大限度地提高整个机箱的散热能力，目标是让即使是要求最苛刻的系统都能在凉

爽适宜的温度环境中工作。想要水冷却的吗？没问题！不用作重大改动，Arc Midi R2 就能够在顶

部和前面板配置水冷排哪怕是最后的也没问题。

Arc Midi R2的新功能包括时尚的开窗侧面板，机箱前部还有一个集成的风扇控制器。此外，防尘

网 采 用 了 新 的 设 计 式 样 和 材 料，从 而 改 进 了 功 能 性，提 高 了 整 体 的 性 能。该 机 箱 操 作 方 便，做 工 精

细，有着灵活的硬盘安装系统和充足的电缆布线空间。这款机箱的所有组件都是在 Fractal De-

sign 公司的瑞典总部设计和研发的。

风扇调速器

要安装内置风扇调速器，需要用到四个连接器，其中

三个连接到机箱风扇，剩下的一个Molex连接器插到

电源供应器上。风扇速度可调节，共有三档：

低速（5 V）、中速（7 V）和高速（12 V）。

注：低速时一些风扇可能无法启动，须将速度设置在较高档。

对于非Fractal Design 出产的

防尘网的清洁

Arc Midi R2 配备了3个独立的防尘网，分别位于：

• 前面板：推开上部铁网，取下防尘网，用清水清洗，或使用吸尘器，就可清洁过防尘网。

• 底部过防尘网：该过防尘网位于电源下方，可从机

箱后面直接拉出；可以使用清水进行清洗。

• 顶部面板：此防尘网清洁起来最简单，仅使用吸尘

器即可，但也可以通过取下机箱后部的 两个翼形

螺钉，将过防尘网取出来

14

15

适应性强的硬盘盒

上部的硬盘盒可以旋转90度，以增加前部风扇的气流，也可以完全拆除，以腾出更多的空间

安装长的显卡。下部的硬盘盒可以重新安装在另外的位置，以使得机箱的前部能提供更大的

空间。这个额外的空间可以用于安装前置水冷排。机架由 6 颗螺钉加以固定：四颗在机箱正

面，两颗在机箱前面。取掉螺丝后，下部的硬盘盒就可以移到机箱中两个备用位置中的一个，

取决于需要多大的空间。拧紧上述的 4 颗螺丝就可将硬盘盒重新固定在机箱中。

水冷却选项

Arc Midi R2设计成可以进行水冷却，包括以下组件：

• 顶 部 面 板：顶部面板 风扇的策略 性 定位，让您可以 安全的安装 24公 分的水冷排，与

其它部件，如主板或系统内存发生冲突。即使再厚的水冷排也可以装在这里。

• 前 面 板：如果拆除或重新安装硬盘盒，可将24公分厚的水冷排安装在前面板上。

• 底 板 / 后 板：底板和后板处可以安装12公分的散热风扇。

16

主板固态硬盘安装选项

为了最大限度地利用主板后面和侧面板的空间，Arc Midi R2机 箱 设 置 了一 个 额 外 的 选 项，即

主板的背后可安装两个固态硬盘。请注意，您还

可以在所有的普通硬盘盒安装固态硬盘。

安装硬盘时应采用 SATA 连 接 器，面 向 前 方；建

议使用带有直线式 SATA 连接器的直线电缆，不

可采用 90 度电源接头。

有限质保及责任范围

Fractal Design Arc Midi R2 电脑主机保修期为终端用户交付之日起的二十四 (24)个月，针对

的是材料和/或工艺上的缺陷。在此保修期内，由Fractal Design决定是否对产品进行维修或

更 换。保 修 申请 必 须 提 交 到 销 售 产 品 的 代 理 商 处，运 费 预 付。保 修 范 围 不包 括：

• 产品已用于出租用途，使用不当，处理不当或未按照其既定的预

• 产品因自然灾害损坏，包括但不限于 电、火灾、洪水和地震。

• 产品的序列号和/或保修贴纸已被篡改或去除

北美区: support.america@fractal-design.com

德国/瑞士/奥地利: support.dach@fractal-design.com

欧洲及其他: support@fractal-design.com

中國:support.china@fractal-design.com

16

17

Arc Midi R2

人気の高い Arc Midi シャーシをベースに、Arc Midi R2 がいくつかの改良点とともに登場しまし

た 。

Arc Midi R2 コンピュータケースは、高性能コンピュータシステムを念頭に置いて開発されていま

す。 大容量の空気の吸気口と排気口を一体にした 3 つの高性能ファンを搭載する Arc Midi R2 の

デザインは、ケース全体の空気の流れを最大限に高め、最も過酷な条件下のシステムを低い温度

に維持することを目指しています。 水冷の可能性をお探しですか？ 問題ありません！ Arc Midi R2

は、大がかりな変更を加えることなく、上部パネルとフロントパネルにどんなに厚いラジエータでも

収容するように設計されています。

Arc Midi R2には、スタイリッシュなウィンドウサイドパネルとケース前面に統合されたファンコント

ローラ等の機能が新たに加わりました。 また、デザインおよび防塵フィルタの構築に使用される材

料が変更され、その結果、機能性と全体的な品質が向上しました。 ケースは使いやすいだけでな

く、高いレベルの仕上げ、柔軟なハードドライブの取付けシステム、およびケーブル配線を容易に

する十分なスペースの点でも賞賛されてています。 このシャーシのすべてのコンポーネントは、フ

ラクタルデザイン社のスウェーデン本社でデザインされ、設計されています。

ファンコントロ ーラ

4 つのコネクタのある内蔵ファンコントローラを取り付ける場合は、コネクタの 3 つをケースのファ

ンに接続し、残りのモレックスコネクタを電源装置に差

し 込 み ま す 。 フ ァ ン の 速 度 は 、低 速（ 5 V ）、中 速（ 7 V ）、高 速

（12V）の3 つのステップで調節できます。

注： 一部に低速位置では稼働せず、より高い設定が必要なファンも

あります。 どの設定を使用すべきかについては、フラクタルデザイン

社製以外のファンの起動電圧を確認してください。

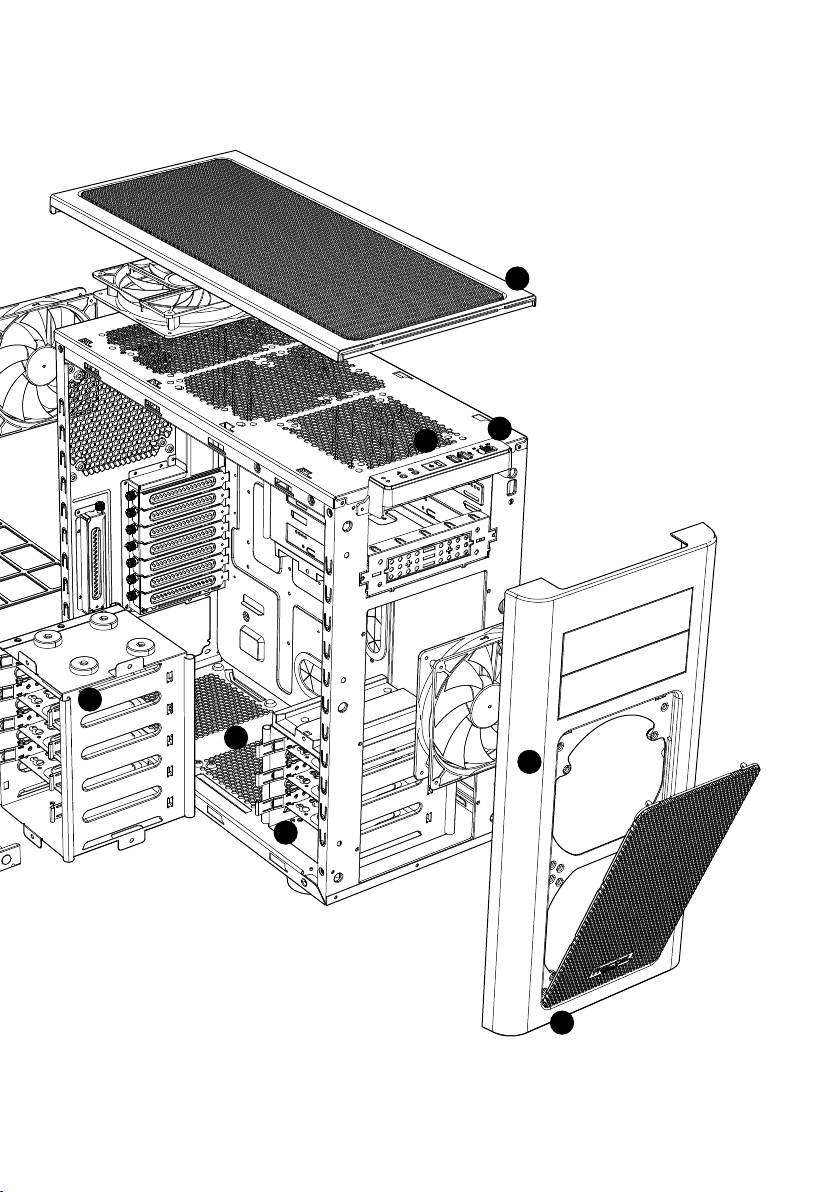

防塵フィルタの清掃

Arc Midi R2 には、3 つの防塵フィルタが別個付属しています：

• フロントパネル： メッシュの上 部を押して、防 塵フィルタを取り外します。フィルタは流水または

電気掃除機を使って掃除することができます。

• 底面フィルタ： 電源装置の下にあるフィルタを、ケースの背面からまっすぐ引っ張って取り外し

ます。流 水で 洗 浄することができます。

• 上部パネル：このフィルタは、電気掃除機を

使えば簡単に掃除できますが、ケース背面に

ある 2 本のつまみねじを外して取り出すこと

もできます。

18

適応するハードドライブケージ

上部ハードドライブケージは、フロントファンからの空気の流れを増加させるため 90 度回転させ

たり、長 いグラフィックスカード向けのスペ ースを開けるため取り外したりできます。

ケースの前面にスペースを開けるために、下部 HDD ケージの位置を変えることができます。 この

追加スペースは、フロントマウント式水冷ラジエータに便利です。 ケージは、6 本のネジ （4 本はケ

ースの下、2 本はケースの前面）で固定されています。 ネジを外し、必要なスペースに応じて、下部

HDD ケージをシャーシの奥の2つある予備の取り付け位置のいずれかに移動できます。 ケージを

4 本のネジで再度ケースの土台に固定します。

水 冷 オプ ション

Arc Midi R2 は、水冷を可能にするため設計されており、以下のコンポーネントをサポートしていま

す：

• 上部パネル： 上部パネル内の戦略的なファンの位置調整では、マザーボードやシステムメモ

リなどの他のコンポーネントと競合するリスクなく、240 ミリメートルラジエータに適合させる

ことができます。 厚いラジエータでも、使用できます。

• フロントパネル：ハードドライブケージを取り外したり位置を変えた場合、厚さ 240 ミリメート

ルのラジエータをフロントパネルに取り付けることができます。

• 底面/リアパネル： 120 ミリメート

ル ラジエータを底面と背面プレ

ート上のファン位置で使用するこ

とができます。

19

マザーボード板の SSD 取付オプション

マザーボードプレートとサイドパネルの後ろのスペースを最大限に活用するため、Arc Midi R2 コ

ンピュータケースは、マザーボードプレートの背面に取り付けた半導体ドライブ（2 台）向けに追加

オプションを用意しています。 また、通常のハードドライブ

トレイに S SD ユニットを取り付けることもできます。

ドライブは、SATA コネクタが正面を向くように取り付ける

必要があるため、ストレート SATA コネクタ付ストレートケ

ーブルを使用することが推奨されており、90 度ケーブルは

サポ ートされません。

限定保証と責任制限

Fractal Design Arc Midi R2コンピュータケースは、素材および/または製造における欠陥に対し

て、最終消費者の元に届いた日付から24ヶ月間保証されています。この限定保証期間内に、製品

はFractal Designの裁量で修理されるか、交換されます。保証請求は製品を販売した代理店に元

払いで返却する必要があります。

以下の場合は保証は適用されません。

• 製品が賃貸の目的のために使われた、誤用された、不注意に扱われた、または明記された用

途以外で利用された場合

• 製品が稲妻、火災、洪水、および地震を含むがこれらに限定されない天災により損傷した場合

• 製品のシリアル番号および/または保証ステッカーが改変されたか、取り除かれた場合

製品サポート

製品サポートに関しては、以下の連絡先にお問い合わせください。

北米: support.america@fractal-design.com

DACH (ドイツ、スイス、オーストリア): support.dach@fractal-design.com

中国: support.china@fractal-design.com

欧州および/またはその他の国: support@fractal-design.com

20

Arc Midi R2

널리 사용되는 Arc Midi 섀시에 기초하여 Arc Midi R2는 대폭적으로 개선되었습니다.

Arc Midi R2 컴퓨터 케이스는 고성능 컴퓨터 시스템을 염두에 두고 개발되었습니다. 고성능

팬 세 개와 대형 흡기구와 통기구가 달려 있는 Arc Midi R2 디자인은 케이스 전체의 공기 흐

름을 극대화하고 가장 까다로운 시스템을 일정 온도로 냉각시키는 것을 목적으로 하고 있습

니다. 수냉 가능성을 찾으십니까? 다른 곳에서 찾으실 필요가 없습니다! Arc Midi R2는 별다

른 개조 없이도 가장 두꺼운 라디에이터조차 상부 패널과 전면 패널 모두에 장착하도록 고

안되어 있습니다.

Arc Midi R2는 세련된 윈도우 사이드 패널과 케이스 정면의 통합형 팬 컨트롤러와 같은 새

로운 특장점을 제공합니다. 또한 먼지 필터 제작에 사용된 디자인과 재질이 변경되어 기능

성과 전체적 품질이 향상되었습니다. 또한, 사용하기 쉽기로 유명한 이 케이스는 고도의 기

술, 유연한 하드 드라이브 장착 시스템, 케이블 배선을 위한 다량의 공간을 제공합니다. 이

섀시의 모든 구성부품은 Fractal Design의 스웨덴 본사에서 설계 및 제작되었습니다.

팬 컨트롤러

내장형 팬 컨트롤러를 설치하도록 커넥터 네 개가 제공되며, 그 가운데 세 개는 케이스 팬에

연결되고 나머지 한 개는 전원공급장치에 연결하는

Molex 커넥터입니다. 팬 속도는 저속(5V), 중속(7V)

및 고속(12V)의 세 단계로 조절할 수 있습니다.

참고: 일부 팬은 저속 위치에서 시동하지 못할 수 있기 때문에

더 높은 설정을 요구합니다. 사용해야 하는 설정에 대해서는

비-Fractal Design 팬의 시동 전압을 확인하십시오.

먼지 필터 청소

Arc Midi R2에는 별도의 먼지 필터 3개가 제공됩니다:

• 전면 패널: 메쉬의 상부를 밀어 먼지 필터를 제거합니다. 필터를 수돗물로 또는 진공 청

소기로 청소할 수 있습니다.

• 하부 필터: 전원공급장치 아래에 있는 필터는 케이스 후면에서 직선으로 잡아당겨 빼서

제거할 수 있으며 수돗물로 청소할 수 있습니다.

• 상부 패널: 이 필터는 청소하기가 가장 간편해서 진공청소기로 청소하면 되지만 케이스

후면의 엄지나사 두 개를 제거하여 분리할 수 있습니다.

21

적응형 하드 드라이브 케이지

상부 하드 드라이브 케이지를 90도 회전시켜 프런트 팬에서 나오는 공기 흐름을 높일 수 있

거나 완전히 제거하여 긴 그래픽 카드를 설치하기 위한 추가 공간을 만들 수 있습니다.

하부 HDD 케이지를 위치를 이동하여 케이스 전면에 더 많은 공간을 제거할 수 있습니다. 이

추가 공간은 전면 장착 수냉식 라디에이터에 유용합니다. 이 케이지는 나사 6개로 고정됩니

다: 케이스 아래에 네 개, 케이스 전면에 두 개. 나사를 제거한 후, 필요한 공간의 크기에 따

라 하부 HDD 케이지를 섀시 내에서 두 위치 가운데 한 위치로 밀어 넣을 수 있습니다. 케이

지를 네 개의 나사를 케이스 바닥에 고정하여 재장착합니다.

수냉 옵션

Arc Midi R2는 수냉용으로 고안되었으며 다음 구성부품을 지원합니다:

• 상부 패널: 상부 패널에 팬을 전략적으로 배치하여 240mm 라디에이터를 마더보드 또

는 시스템 메모리와 같은 다른 구성부품과 충돌시킬 위험이 없이 장착할 수 있습니다.

두꺼운 라디에이터도 여기에서 사용할 수 있습니다.

• 전면 패널: 하드 드라이브 케이지를 제거하거나 다른 위치로 이동한 경우, 두꺼운

240mm 라디에이터를 전면 패널에 장착할 수 있습니다.

• 하부/후면 패널: 120mm 라디에이터를 하부 플레이트와 후면 플레이트의 팬 위치에서

사용할 수 있습니다.

22

마더보드 플레이트 SSD 장착 옵션

마더보드 플레이트와 사이드 패널 뒤의 공간 사용을 극대화하기 위해서 Arc Midi R2 컴퓨터

케이스는 마더보드 플레이트 뒤에 장착되는 SSD 두

개를 위한 추가 옵션을 제공합니다. SSD 유닛은 모

든 일반 하드 드라이브 트레이에도 장착할 수 있습

니다.

솔리드 스테이트 드라이브는 SATA 커넥터를 정면을

보게 하여 장착해야 하며, 직선 케이블과 직선 SATA

커넥터를 사용하는 것이 좋으며, 90도 케이블은 지

원되지 않습니다.

제한된 보증 및 신뢰성

Fractal Design Arc Midi R2 컴퓨터 케이스는 제품에 하자가 있거나 고장이 난 경우 구입일

로부터 24개월 간 보증합니다. 제한된 보증 기간 내에 제품은 Fractal Design의 지침대로 교

체 또는 수리됩니다. 보증 청구는 제품을 구입한 곳을 통해서 신청해야 합니다.

보증에 포함되지 않는 내용:

• 제품의 임대, 오용, 부주의한 취급, 원래 목적대로 사용하지 않은 경우.

• 번개, 화재, 홍수 및 지진을 포함한 천재지변으로 인해 파손된 경우.

• 제품 번호 및/또는 보증 스티커가 제거되거나 변경된 경우.

제품 지원.

제품 지원을 받으려면 다음 연락 정보를 참조하십시오.

북미: support.america@fractal-design.com

DACH (독일-스위스-오스트리아): support.dach@fractal-design.com

중국: support.china@fractal-design.com

유럽 및/또는 나머지 국가: support@fractal-design.com

23

Arc Midi R2

Opracowana na bazie popularnej obudowy Arc Midi, obudowa Arc Midi R2 ma wiele uleps-

zeń.

Obudowa komputera Arc Midi R2 została opracowana dla systemów komputerowych o

dużej wydajności. Wyposażona w trzy wysokiej wydajności wentylatory z dużymi wlotami

i wylotami powietrza konstrukcja Arc Midi R2, maksymalizuje przepływ powietrza przez

obudowę i ma za zadanie utrzymanie niskich temperatur nawet w najbardziej wymagających

systemach. Poszukujesz rozwiązań chłodzenia wodą? Żaden problem! Obudowa Arc Midi

R2 może pomieścić nawet najgrubsze radiatory na panelach górnym i przednim, bez spec-

jalnych modykacji.

Nowe funkcje obudowy Arc Midi R2 to panel boczny ze stylowym oknem oraz zintegrowany

kontroler z przodu obudowy. Dodatkowo, zostały zmienione konstrukcja i materiały wykorzy-

stane do ltrów antykurzowych, co zwiększa ich funkcjonalność i ogólną jakość działania.

Obudowa, przy opracowaniu której postawiono na łatwe używanie, oferuje także wysoką

jakość wytwarzania, elastyczny system montażu dysku twardego i wiele miejsca do prowad-

zenia kabli. Wszystkie komponenty obudowy zostały opracowane i skonstruowane w siedzi-

bach głównych rmy Fractal Design na terenie Szwecji.

Kontroler wentylatora

Do instalacji wbudowanego kontrolera wentylatora dostępne są cztery złącza, trzy z nich na-

leży podłączyć do wentylatorów obudowy, a jedno złącze Molex jest podłączane do modułu

zasilacza. Obroty wentylatorów można regulować w

trzech poziomach, niskie obroty (5V), średnie obroty

(7V) i wysokie obroty (12V).

Uwaga: Niektóre wentylatory mogą nie uruchamiać się w po-

zycji niskich obrotów i wymagają ustawienia w wyższej pozycji.

Sprawdź Napięcie uruchamiania wentylatorów innych produ-

centów niż Fractal Design dla których ustawienie powinno być

używane.

Czyszczenie ltrów antykurzowych

Obudowa Arc Midi R2 jest dostarczana z 3 oddzielnymi ltrami antykurzowymi:

• Panel przedni: Wyjmij ltr antykurzowy naciskając górną część siatki; ltr można czy-

ścić pod bieżącą wodą lub odkurzaczem.

• Filtr dolny: Filtr znajdujący się pod zasilaczem można wyjąć, pociągając go prosto z

tyłu obudowy; można go czyścić pod bieżącą wodą.

• Panel górny: Ten ltr najłatwiej oczyścić od-

kurzaczem, ale można go także wyjąć, popr-

zez odkręcenie dwóch śrub radełkowanych z

tyłu obudowy.

24

Armazones adaptables para unidades de disco duro

El armazón para unidades de disco duro se puede girar 90 grados para aumentar el ujo

de aire procedente del ventilador frontal, pero también se puede quitar completamente para

crear más espacio para tarjetas grácas grandes.

El armazón para unidades de disco duro se puede cambiar de posición para proporcionar

más espacio en la parte frontal de la carcasa. Este espacio adicional es útil para radiadores

refrigerados por agua instalados en la parte frontal. El armazón se ja con 6 tornillos: cuatro

debajo de la carcasa y dos en la parte frontal de la misma. Una vez quitados los tornillos,

el armazón inferior para unidades de disco duro se puede desplazar más hacia atrás en el

chasis hasta una de las dos posiciones alternativas, dependiendo de la cantidad de espacio

necesario. El armazón se vuelve a jar atornillando los cuatro tornillos en la base de la car-

casa.

Opciones de refrigeración por agua

La carcasa Arc Midi R2 se ha diseñado para admitir la refrigeración por agua, así como los

siguientes componentes:

• Panel superior: la posición estratégica de los ventiladores en el panel superior permite

colocar radiadores de 240 mm sin el riesgo de que entren en conicto con otros com-

ponentes, como por ejemplo la placa base o la memoria del sistema. Aquí se pueden

utilizar incluso radiadores gruesos.

• Panel frontal: si quitó o cambió

de posición los armazones para

unidades de disco duro, en el

panel frontal se pueden colocar

radiadores gruesos de 240 mm.

• Paneles inferior y posterior:

se pueden utilizar radiadores de

120 mm en las posiciones de los

ventiladores en las placas infe-

rior y posterior.

31

Opciones de montaje de unidades de estado sólido en la placa

de la placa base

Para maximizar el uso del espacio detrás de la placa de la placa base y del panel lateral,

la carcasa para PC Arc Midi R2 incluye una opción adicional para montar dos unidades de

estado sólido en la parte posterior de dicha aquella

placa. Tenga en cuenta que también puede montar

unidades de estado sólido en cualquiera de las bande-

jas para unidades de disco duro convencionales.

Las unidades se deben montar con los conectores

SATA orientados hacia la parte frontal y es recomend-

able utilizar cables planos con conectores SATA pla-

nos, ya que no se admiten cables de 90 grados.

Garantía limitada y limitación de responsabilidad

Las carcasas para PC Fractal Design Arc Midi R2 están garantizadas durante veinticuatro

(24) meses a partir de la fecha de entrega al usuario nal contra defectos materiales y/o de

mano de obra. Dentro de este período de garantía limitada, los productos se repararán o

reemplazarán, lo que Fractal Design estime más oportuno. Las reclamaciones de garantía

se deben devolver al agente que vendió el producto, con portes pagados.

La garantía no cubre:

• Productos que hayan sido utilizados para alquiler, que se hayan utilizado indebidamen-

te, que se hayan manipulado sin cuidado o que se hayan aplicado de una forma que no

esté contemplada en el uso indicado.

• Productos dañados por la fuerza de la naturaleza como por ejemplo, sin limitación,

tormentas, incendios, inundaciones y terremotos.

• Productos cuyo número de serie y/o pegatina de garantía se hayan manipulado o quita-

do.

Asistencia técnica del producto

Para obtener asistencia técnica del producto, utilice la siguiente información de contacto:

En Norteamérica: support.america@fractal-design.com

En DACH (Alemania-Suiza-Austria): support.dach@fractal-design.com

En China: support.china@fractal-design.com

En Europa y/o el resto del mundo: support@fractal-design.com

32

Arc Midi R2

Det populära chassit Arc Midi ligger som grund när vi nu introducerar Arc Midi R2 med en

mängd förbättringar.

Arc Midi R2 är ett chassi framtaget för datorsystem där prestanda sätts i främsta focus. Med

stora öppna luftintag och utblås ger Arc Midi R2 ett maximalt luftöde och håller med sina

3 kvalitetsäktar de mest krävande system vid låga temperaturer. Du föredrar vattekylning?

Inga problem! Arc Midi R2 har designats för att kunna husera en tjock 240mm radiatorer i

både front och toppanel vilka går att använda utan större modikationer.

Nytt för Arc Midi R2 är att den levereras med ett mycket kvalitativt sidopanelsfönster samt

att den nu har en lätt åtkomlig äktkontroller i framkanten på chassit. Designen och material-

valen för chassits luftlter har setts över vilker resulterat i en bättre funktionalitet och en mer

kvalitativ upplevelse överlag. Vår egenutvecklade chassikropp är mycket enkel att jobba i

och erbjuder dessutom ett exibelt hårddisksystem, hög bygglvalitet samt utmärkt med plats

för att dra kablar. Alla komponenter i detta chassi har designats och konstruerats vid vårt

svenska huvudkontor.

Fläktkontrollern

För att installera den medföljande äktkontrollern nns det fyra kontakter, tre för att koppla in

till äktar samt en molexkontakt för att koppla in till ditt nätaggregat. Hastigheten på äktar-

na kan regleras i tre olika lägen, låg hastighet (5V),

medlehastighet (7V) samt full hastighet (12V).

OBS! Vissa äktar startar inte på låghastighetsläget, utan

behöver en högre inställning. Kontrollera startspänningen på

äktar som inte tillverkats av Fractal Design för att avgöra vilken

spänning som ska användas.

Rengöring av dammlter

Arc Midi R2 är utrustad med 3 olika lter:

• Frontpanelen: Ta ut dammltret genom att klicka på den övre delen av äktgallret, l-

tret kan därefter rengöras under rinnande vatten eller med dammsugare.

• Bottenlter: Dra ut bottenltret rakt ut bakifrån. Filtret kan därefter rengöras under rin-

nande vatten.

• Toppanelen: Detta lter rengörs enklas direkt med en dammsugare, men man kan

även ta loss ltret genom att först lossa 2 tumskruvar på baksidan.

33

Flexibla hårddiskburar

Den övre hårddiskburen kan roteras 90 grader för att öka luftödet från den frontmonterade

äkten, men den kan också tas bort för att få plats med längre grakkort.

Den undre buren kan tas bort eller yttas om man till exempel vill ha plats med tjocka radia-

torer i fronten. Detta görs genom att lossa 6 stycken skruvar, två i frontpanelen och 4 i bot-

ten. Buren kan därefter skruvas fast längre bak i chassit i en av två olika positioner beroen-

de på hur mycket plats man behöver i fronten, för att göra detta används de fyrs skruvarna i

botten. Det går även bra att montera den roterad 90 grader frpn orginalpositionen.

Alternativ för vattenkylning

Arc Midi R2 är designat för att kunna användas för vattenkylda datorsystem i stor utsträck-

ning, den har stöd för följande:

• Toppanel: Fläktpositioneringen i toppanelen gör att radiatorer i storleken 2x120mm kan

monteras utan risk att komma i konikt med moderkort och minnen. Tjocka radiatorer

går bra att använda här.

• Frontpanel: Har man tagit bort eller ompositionerat chassits hårdiskburar går det bra

att montera 2x120mm stora radiatoer i frontpanelen på chassit.

• Botten/baksida: 120mm radiatorer kan användas på äktplatserna i botten och i bak-

plåten.

34

Montering av SSD enheter bak på moderkortsplåten

För maximal användning av utrymmet mellan moderkortsplåten och sidopanelen har Arc

Midi R2 en extra monteringsmöjlighet av två 2,5 tums SSD-enheter på baksidan av moder-

kortsplåten. Notera att det även går att montera

SSD enheter i samtliga hårddiskvaggor.

Enheterna ska monteras med kontakterna vänd mot

fronten och användas ihop med raka SATA kontak-

ter, 90 graders kontakter stöds ej.

Begränsad garanti och ansvarsbegränsningar

Fractal Design Arc Midi R2-datorchassi från Fractal Design täcks av en tjugofyra (24) måna-

ders garanti från leveransen till första slutanvändaren, mot defekter i material och/eller

tillverkning. Under denna period med begränsad garanti kommer produkterna att antingen

repareras eller bytas enligt Fractal Designs gottnnande. Garantianspråk måste returneras

till ombudet som sålde produkten, med försändelsen förskottsbetald.

Garantin täcker inte:

• Produkter som har använts för uthyrning, felanvänts, hanterats vårdslöst eller använts

på ett sådant sätt att det inte är i överensstämmelse med den angivna avsedda använd-

ningen.

• Produkter som skadats genom naturfenomen inklusive, men inte begränsat till, åskvä-

der, brand, översvämning och jordbävning.

• Produkter vars serienummer och/eller garantietikett har manipulerats eller tagits bort.

Produktsupport

För produktsupport ska följande kontaktinformation användas:

Nordamerika: support.america@fractal-design.com

DACH-länderna (Tyskland-Österrike-Schweiz): support.dach@fractal-design.com

Kina: support.china@fractal-design.com

Europa och/eller övriga världen: support@fractal-design.com

35

Exploded View Arc Midi R2

1. Front panel

2. Mounting bracket for fans including fan lter

3. 2x USB 3.0

4. Removable upper hdd cage

5. Lower hdd cage

6. Hdd mounting bracket

7. Bottom dust lter

8. Removable top panel

9. Window side panel

10. Air intake

7

11. Fan controller switch

9

6

36

8

11

3

4

10

1

5

2

37
