KAPITEL 2

Einleitung

2-2

Einleitung

Herzlichen Glückwunsch zum Kauf unseres hochwertigen Notebooks. Dieses brandneue und

exklusive Notebook-Modell wird Ihnen mit Sicherheit viel Freude bereiten und Ihnen sehr nützlich

sein.

Ihr neues Gerät wurde sorgfältig überprüft und zertifiziert; dies ist uns sehr wichtig, da wir größten Wert

auf absolute Zuverlässigkeit und die Zufriedenheit unserer Kunden legen.

Das finden Sie in dieser Anleitung

In dieser Bedienungsanleitung finden Sie wichtige Hinweise und Abbildungen zur Bedienung Ihres

Notebooks. Wir empfehlen, diese Anleitung aufmerksam durchzulesen, bevor Sie mit Ihrem neuen

Notebook arbeiten.

Kapitel 1, Vorwort

, informiert Sie über grundlegende Dinge, die Sie zum sicheren Umgang mit dem

Gerät wissen müssen. Wir empfehlen, diese Informationen unbedingt durchzulesen, bevor Sie Ihr

Notebook zum ersten Mal benutzen.

Kapitel 2, Einleitung

, erläutert die Merkmale und das Zubehör Ihres Notebooks. Bitte

überzeugen Sie sich beim Öffnen der Verpackung vom vollständigen Lieferumfang. Falls etwas

fehlen oder beschädigt sein sollte, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät

gekauft haben. In diesem Kapitel finden Sie auch technische Daten Ihres Notebooks, eine

Erläuterung der Funktionstasten, Schnellstarttasten, Anschlüsse, LEDs und weiteren

Bedienelemente des Gerätes.

In Kapitel 3, Erste Schritte

, finden Sie grundlegende Hinweise zum Einsatz von Tastatur,

Touchpad, Festplatte und optischem Laufwerk. Zusätzlich erfahren Sie, wie Sie den Akku einlegen

und herausnehmen, verschiedene externe Geräte (z. B. Kommunikationsgeräte) anschließen und

2-3

Einleitung

sich ganz allgemein mit dem Notebook vertraut machen.

In Kapitel 4, BIOS Setup

, finden Sie Informationen zum BIOS Setup-Programm, mit dem Sie das

System optimal konfigurieren können.

Auspacken

Öffnen Sie zunächst den Lieferkarton, überprüfen Sie den Lieferumfang sorgfältig. Falls etwas

beschädigt ist oder fehlen sollte, wenden Sie sich bitte gleich an Ihren Händler. Bewahren Sie den

Karton und das restliche Verpackungsmaterial am besten auf; Sie brauchen es, falls Sie das Gerät

einmal versenden möchten. Folgende Dinge sollten im Lieferumfang enthalten sein:

Notebook

Schnellstartanleitung

Lithium-Ionen-Akku mit hoher

Netzteil und Netzkabel

Kapazität

Transporttasche (optional)

Der Lieferumfang kann

sich ohne Vorankündigung

All in One - Medium mit vollständiger Bedienungsanleitung, Treibern,

ändern.

Dienstprogrammen, Wiederherstellungsfunktion, usw.

2-4

Einleitung

Technische Daten

Physische Eigenschaften

Abmessungen 414 (B) x 267 (T) x 37.2 (H) mm

Gewicht weniger als 3 kg mit 6 Zellen Akku

CPU

®

Prozessortyp Intel

Arrandale

®

Unterstützt Processor Intel

Core i3, i5, i7 Serie

L2 Cache 3MB/ 6MB

FSB-Geschwindigkeit 800/ 1066/ 1333 MHz

Besondere Notifikation Der im Notebook installierte Prozessor hängt davon ab,

welches Modell Sie erworben haben. Bitte fragen Sie Ihren

Händler zu

detailliertere Informationen.

Core-Chips

®

North-Bridge Intel

HM55

Besondere Notifikation Der im Notebook installierte Core-Chips hängt davon ab,

welches Modell Sie erworben haben. Bitte fragen Sie Ihren

Händler zu detailliertere Informationen.

2-11

Einleitung

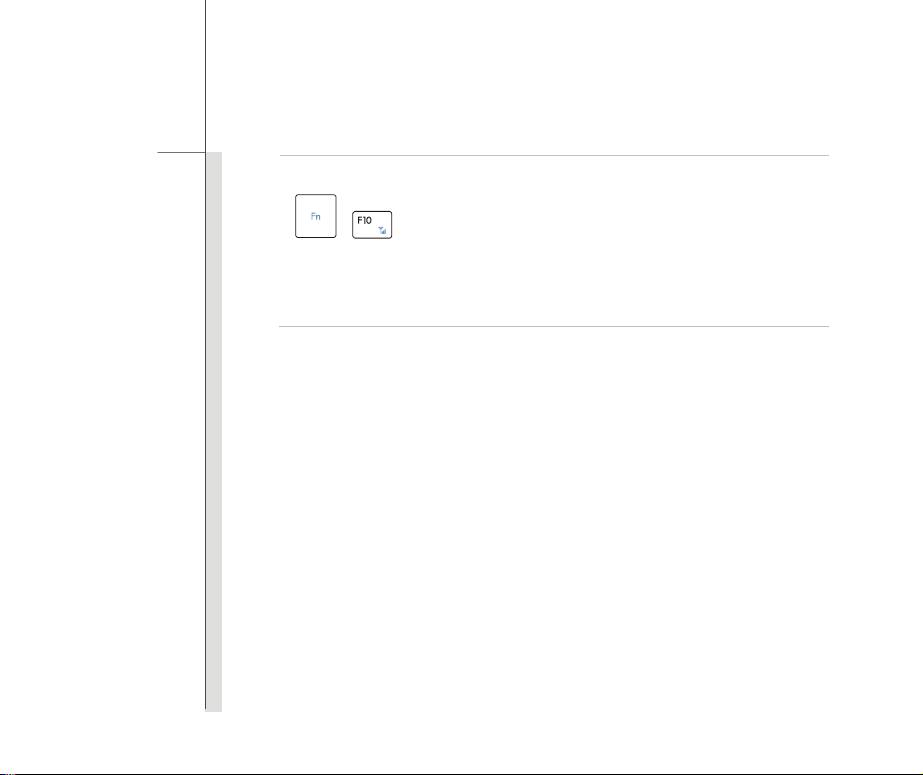

 Nachdem die Fn Taste wird abgehalten, drücken Sie die F10 aste

wiederholt, um der 3G Funktion rückläufig zu aktivieren/

deaktivieren.

+

 Ein Icon wird Ihnen auf den Desktop eingeblendet, um den Status

3G

3G anzuzeigen.

(nicht unterstützt)

 Bitte beachten Sie, dass die Funktion nicht durch dieses

Modell unterstützt wird.

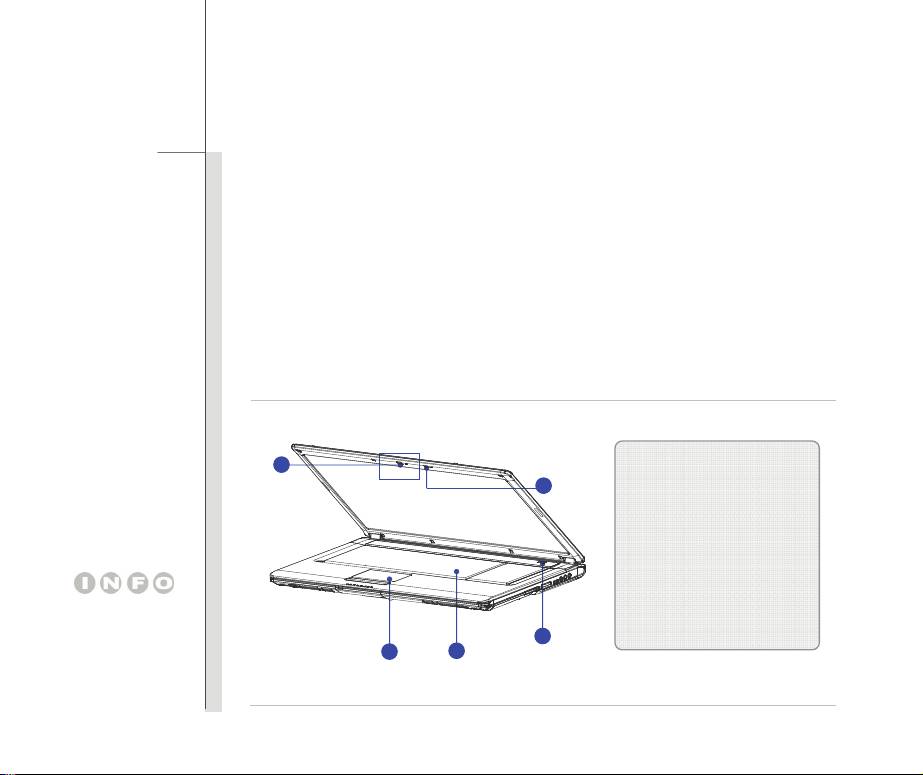

5. Touchpad

Mit dem Touchpad bewegen Sie den Mauszeiger.

2-12

Einleitung

Ansicht von Vorne

1

1. Status-LED

1. Status-LED

Scroll Lock: Leuchtet blau, wenn die Scroll Lock-Funktion aktiviert ist.

Caps Lock: Leuchtet blau, wenn die Caps Lock-Funktion

(GROSSBUCHSTABEN) aktiviert ist.

Num Lock: Leuchtet blau, wenn die Num Lock-Funktion aktiviert ist.

Festplatte / optisches Laufwerk aktiv:

Leuchtet blau, wenn das System auf die Festplatte oder das optische

Laufwerk zugreift.

2-13

Einleitung

Akku:

 Leuchtet grün, wenn der Akku geladen wird.

 Gelb Leuchten bei niedrigem Energiestand.

 Bei nahezu erschöpftem Akku blinkt die LED gelb ; der Akku sollte

sofort gewechselt werden. Zum Kauf eines vom Hersteller

empfohlenen Akkus wenden Sie sich bitte an Ihren Händler.

 Die Akku-LED erlischt, wenn der Akku voll geladen ist oder das

Netzteil getrennt wurde.

Schlafmodus:

 Blinkt blau, wenn sich das System im Schlafmodus befindet.

 Leuchtet blau, wenn das System aktiv ist.

 Bei abgeschaltetem System leuchtet die LED nicht.

Wireless LAN (WiFi)

 Wireless LAN LED-Anzeige leuchtet grün, wenn Wireless LAN (WiFi)

Funktion aktiviert ist.

 Leuchtet die LED-Anzeige nicht, wenn die Funktion deaktiviert ist.

WLAN(WiFi)

 Warnung: Achten Sie aus Sicherheitsgründen darauf, dass diese

LED ausgeschaltet ist, falls Sie das Gerät mit einem Flugzeug

benutzen.

 Wenden Sie sich an den lokalen Distributor für weitere Informationen.

2-14

Einleitung

Bluetooth

 Bluetooth LED-Anzeige leuchtet blau, wenn Bluetooth Funktion

aktiviert ist.

 Warnung: Achten Sie aus Sicherheitsgründen darauf, dass diese

LED ausgeschaltet ist, falls Sie das Gerät mit einem Flugzeug

benutzen.

 Hinweis: Die Bluetooth Funktion können optionale unterstützt

Bluetooth

werden, die abhängig von dem Modell schwanken, welches Sie

kaufen.

 Wenden Sie sich an den lokalen Distributor für weitere Informationen.

2-15

Einleitung

Ansicht von Rechts

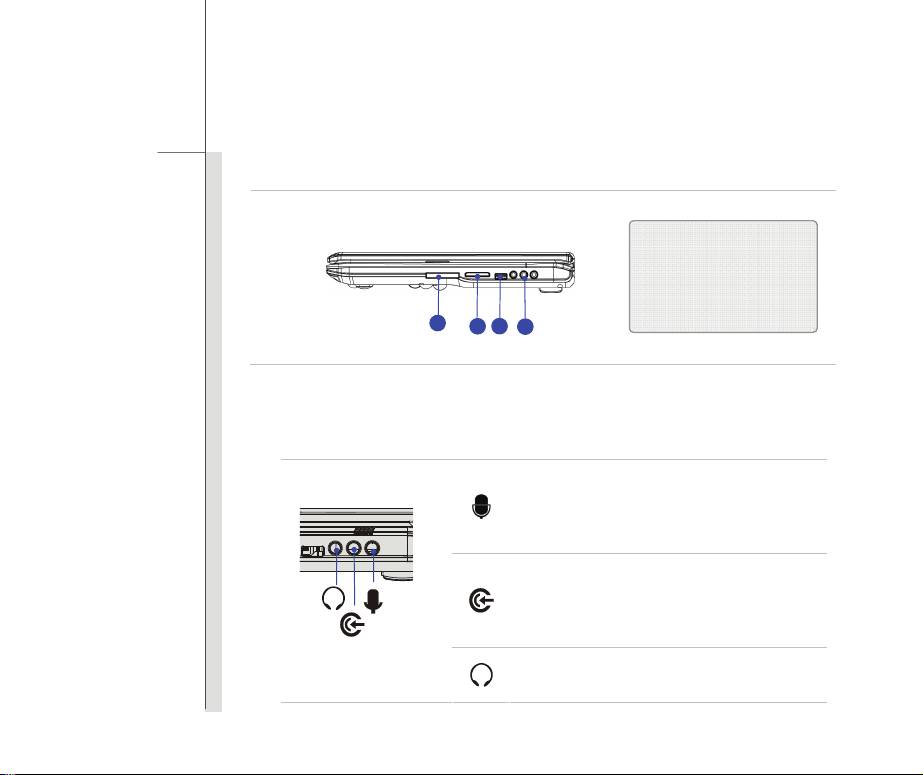

1. Audioanschlüsse

2. USB-Port

3. Kartenleser

4. ExpressCard-Steckplatz

4

3

2

1

1. Audioanschlüsse

Hochqualitativer Soundblaster mit unterstütztem Stereosystem und Hifi-Funktion. Schließen Sie

Ihre Lautsprecher wie nachstehend gezeigt an die richtigen Anschlüsse an.

Mikrofon: Hier schließen Sie ein externes Mikrofon

an.

Verbinden Sie die Center mit Subwoofer Sprecherin

hier.

Line-In:

 Ein Anschluss für einen extern Audio-Anschluss.

 Hier schließen Sie die Hinteren Rechten und

linken Lautsprecher an.

Line-Aus / SPDIF-Aus : Hier können Sie einen

Kopfhörer oder externe Lautsprecher anschließen.

2-16

Einleitung

2. USB-Port

An den USB 2,0-Port können Sie Peripheriegeräte mit USB-Schnittstelle anschließen - zum

Beispiel Maus, Tastatur, Modem, externe Laufwerke, Drucker und mehr.

3. Kartenleser

Der integrierte Kartenleser kann verschiedene Speicherkarten unterstützen; z. B. MMC

(Multi-Media Card), XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS

(Memory Stick) oder MS Pro (Memory Stick Pro). Detaillierte und aktualisierte Informationen

erhalten Sie von Ihrem Händler; bitte beachten Sie, dass sich die Liste von unterstützten

Speicherkarten ohne Vorankündigung ändern kann.

4. ExpressCard-Steckplatz

Ihr Notebook verfügt über einen ExpressCard -Steckplatz. Die neue ExpressCard

-Schnittstelle übertrifft eine konventionelle PC Card-Schnittstelle an Geschwindigkeit. Die

ExpressCard -Technologie nutzt die Vorteile der skalierbaren PCI Express- und USB

2.0-Schnittstellen mit hoher Bandbreite.

2-17

Einleitung

Ansicht von Links

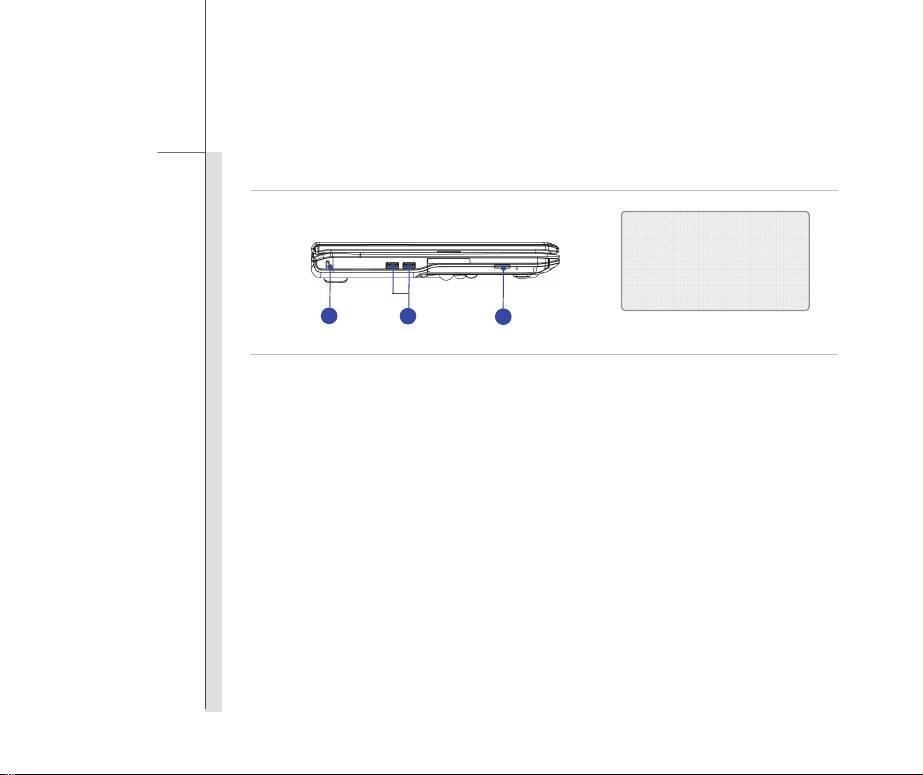

1. Optisches Laufwerk

2. USB Port

3. Schlitz für Kensington-Schloss

3

2

1

1. Optisches Laufwerk

Durch das optische Laufwerk können Sie CDs/DVDs zur Installation von Software, zum Zugriff

auf Daten und zur Wiedergabe von Musik oder Filmen mit Ihrem Computer verwenden.

2. USB-Port

An den USB 2.0-Port können Sie Peripheriegeräte mit USB-Schnittstelle anschließen - zum

Beispiel Maus, Tastatur, Modem, externe Laufwerke, Drucker und mehr.

3. Schlitz für Kensington-Schloss

Dieses Notebook besitzt eine Kensington Lock Buchse, welches Ihnen erlaubt das Gerät

mit einem Kensingtonschloß zusichern. Bitte sichern Sie Ihr Notebook an einen schweren

Gegenstand z.b ( Tisch, Sitzbank ( Eisenbahn ) oder ähnlichen).

2-18

Einleitung

Ansicht von Hinten

5

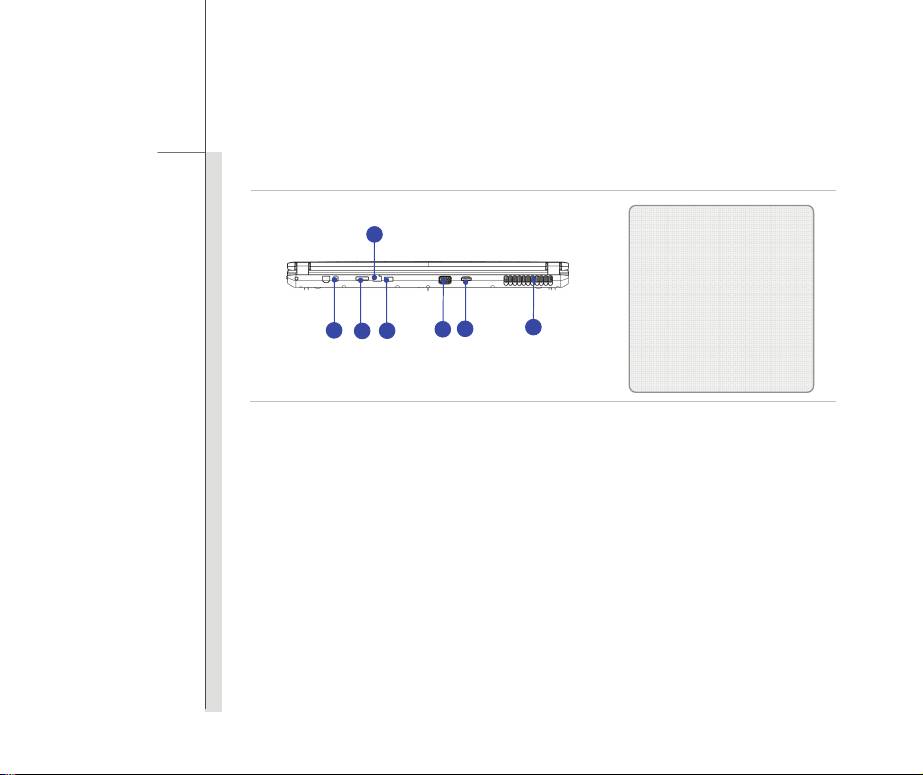

1. Lüfter

2. HDMI-Anschluss

3. VGA-Port

4. USB-Port

5. RJ-45-Anschluss

7

4

2

1

6

3

5

6. ESATA Port

7. Stromanschluss

1. Lüfter

Der Lüfter dient zur Kühlung des Systems. Achten Sie unbedingt darauf, Lüfter und

Lufteinlass nicht zu blockieren.

2. HDMI-Anschluss

HDMI (High Definition Multimedia Interface Support) ist ein neuer Schnittstellenstandard für

PCs, Anzeigegeräte und Unterhaltungselektronik, der herkömmliches, erweitertes und

hochauflösendes Video einschließlich Mehrkanal-Digitalton über ein einziges Kabel

überträgt.

2-19

Einleitung

3. VGA-Port

An den 15-poligen D-Sub-VGA-Port können Sie einen externen Monitor oder ein anderes

VGA-kompatibles Gerät (z. B. einen Projektor) anschließen und so für eine größere

Bilddarstellung sorgen.

4. USB-Port

An den USB 2.0-Port können Sie Peripheriegeräte mit USB-Schnittstelle anschließen - zum

Beispiel Maus, Tastatur, Modem, externe Laufwerke, Drucker und mehr.

5. RJ-45-Anschluss

An diesen Ethernet-Anschluss können Sie ein normales Netzwerkkabel zur Anbindung des

Gerätes an ein lokales Netzwerk anschließen.

6. E-SATA (External Serial ATA) Port

An den E-SATA-Anschluss können Sie eine externe Serial ATA-Festplatte anschließen. Über

geschirmte Kabel können Sie die Vorteile der SATA-Schnittstelle nun auch außerhalb Ihres

Notebooks nutzen.

7. Stromanschluss

Hier schließen Sie das Netzteil an, das Ihr Notebook mit dem nötigen Strom versorgt.
