Heco Music Style Sub 25 A: instruction

MUSIC STYLE SUB 25A

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER’S MANUAL/WARRANTY DOCUMENT

MODE D’EMPLOI/CERTIFICAT DE GARANTIE

4

7

10

13

16

19

22

25

28

Bitte führen Sie das Gerät am Ende seiner

Lebensdauer den zur Verfügung stehen-

32

den Rückgabe- und Sammelsystemen zu.

At the end of the product’s useful life,

please dispose of it at appropriate

35

collection points provided in your country.

Une fois le produit en fin de vie, veuillez

le déposer dans un point de recyclage

Abbildungen/Illustrations

38

approprié.

Sehr geehrter Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten

Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines

Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.

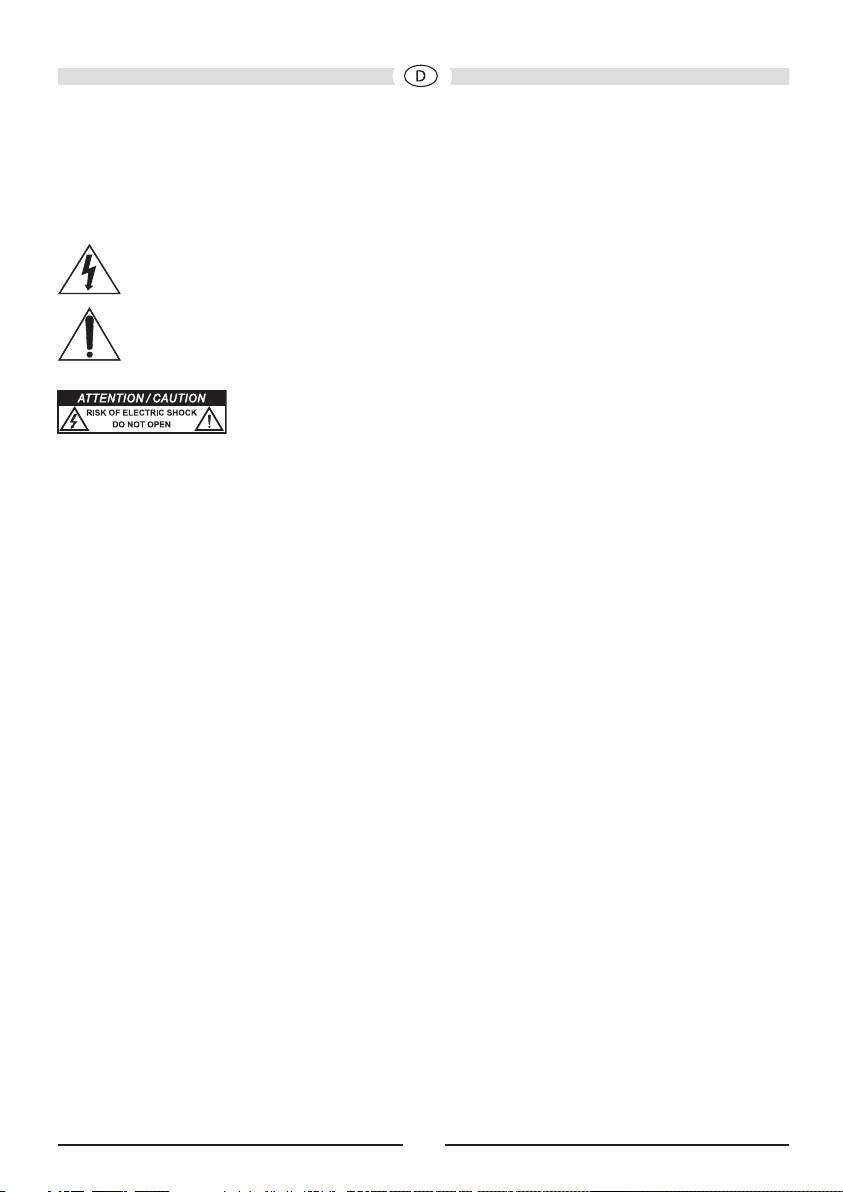

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe

Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der

beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur)

enthalten sind, die unbedingt beachtet werden müssen.

NICHT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen

entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch den

Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder

Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig

aufnehmen.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die

Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie

unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

· Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.

Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten

Behältern verwendet werden.

· Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen

(z. B. Möbel, Regalwände) darf an keiner Seite 5 cm unterschreiten.

Die Aluminiumplatte bzw. die Kühlrippen des Verstärkers auf der Rückseite des Aktivsubwoofers dienen

der Kühlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen

haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüftung

des Verstärkers zu gewährleisten.

· Der Aktivsubwoofer soll nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen,

Heizstrahler, offene Flammen)

· Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10°C bis 40°C. Der

Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.

· Bitte keine Gegenstände mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.

· Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.

· Das Netzkabel von Heizgeräten fernhalten.

· Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein

beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden.

· Nie schwere Gegenstände auf das Netzkabel legen.

· Der Netzstecker sollte immer frei zugänglich sein.

· Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers

vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird

eine Beschädigung durch Blitzschlag und Überspannung verhindert.

· Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche

beschädigt werden könnte.

· Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst

gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

4

DER AKTIVE SUBWOOFER HECO MUSIC STYLE SUB 25A

Dieses Gerät ist optisch und akustisch optimal auf die Lautsprecher der HECO MUSIC STYLE Serie

abgestimmt, kann aber selbstverständlich auch mit anderen Lautsprechern kombiniert werden.

Beim Anschließen Ihrer Lautsprecheranlage beachten Sie bitte, dass alle Geräte ausgeschaltet sind.

Weiterhin achten Sie bitte darauf, dass alle Lautsprecherkabel richtig gepolt sind, d.h. der Pluspol des

jeweiligen Ausgangs mit dem Pluspol des jeweiligen Eingangs und der Minuspol mit dem jeweiligen

Minuspol verbunden ist. Bitte beachten Sie auch die Bedienungsanleitungen Ihres Receivers/Verstärkers

und der Lautsprecher.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar,

deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der

Nähe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollten sie darauf achten, dass der Abstand

zu Gegenständen und Wänden seitlich mindestens 30 cm und nach hinten mindestens 20 cm beträgt, da

sonst die Basswiedergabe beeinträchtigt werden kann.

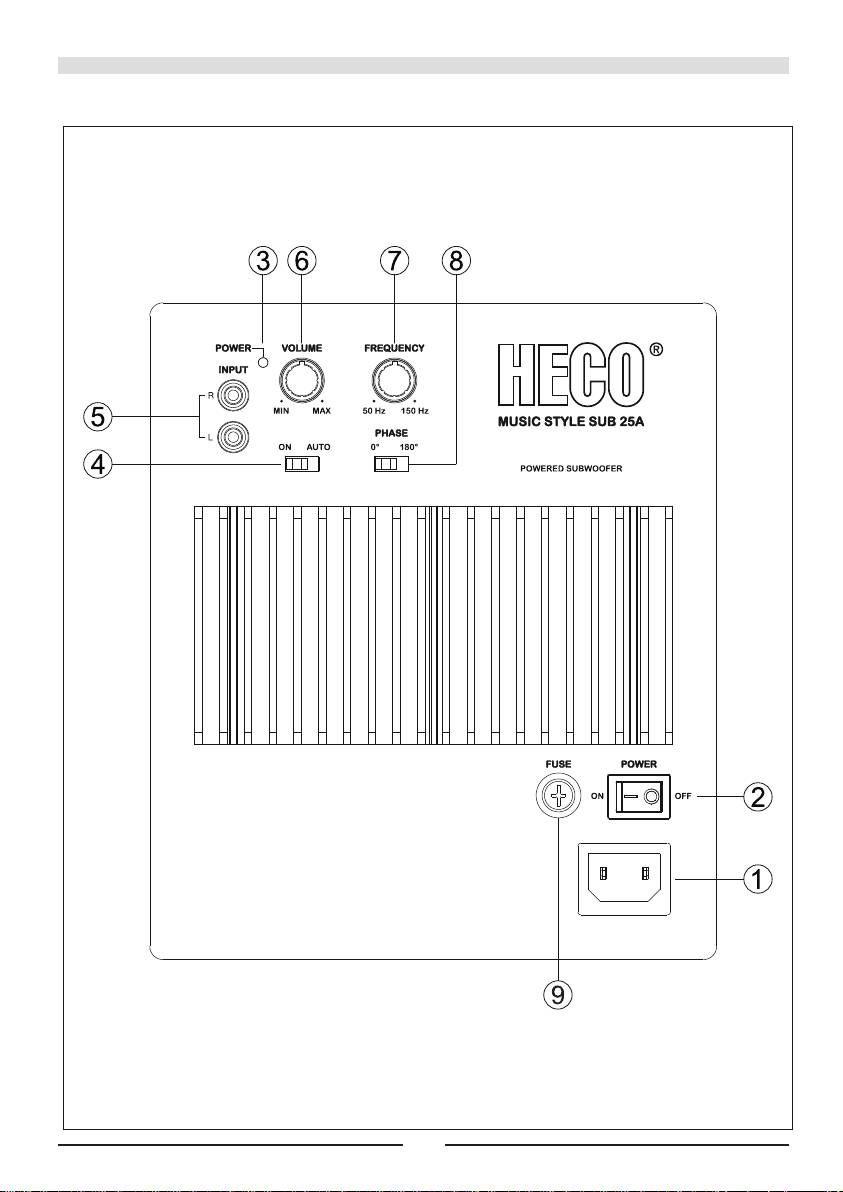

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (1)

Da es sich um einen Subwoofer mit eingebautem Verstärker handelt, muss dieser über das beiliegende

Netzkabel an die Netzleitung angeschlossen werden.

Netz-Schalter (2), Power-LED (3), Power-Schalter (4)

Netz-Schalter ON Netz-Schalter OFF

Power-Schalter ON Subwoofer im Dauerbetrieb, die Power-LED leuchtet

Subwoofer aus-

grün. Günstige Einstellung für die Wiedergabe

geschaltet; Power-

von Programmen mit langen leisen Passagen (ein

LED aus:

unbeabsichtigtes Ausschalten des Subwoofers wird

verhindert).

Wird das Gerät

längere Zeit nicht

Power-Schalter

Subwoofer zunächst im Standby-Betrieb, die Power-

benutzt, sollte diese

AUTO

LED leuchtet rot.

Einstellung gewählt

Erhält der Subwoofer ein Signal vom Receiver,

werden

schaltet er sich automatisch ein, die Power-LED

leuchtet grün.

Erhält der Subwoofer kein Signal mehr, schaltet er

nach wenigen Minuten automatisch wieder in den

Standby-Betrieb, die Power-LED leuchtet wieder rot.

Empfohlene Einstellung.

Line Eingänge (5)

Zum Anschluss an Niederpegelausgänge eines Receivers/Verstärkers (Stereo-Betrieb) siehe Bild 2.

Zum Anschluss an einen AV Receiver mit Niederpegel-Subwooferausgang siehe Bild 3.

5

Pegelregler (6)

Mit diesem Regler stellen Sie die Lautstärke im Bassbereich nach Ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Verstärker wird in Mittelstellung (linear) gebracht.

2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).

3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das

gewünschte Maß.

4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Hinweis: Beim Anschluss an den Subwooferausgang eines AV-Receivers sollte der Subwooferpegel im

Setup des Receivers auf 0dB eingestellt sein.

Trennfrequenzregler (7)

Hiermit stellen Sie die höchste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit

Regallautsprechern sollte die Frequenz auf 100 Hz – 150 Hz eingestellt werden, kommen Standlautsprecher

zum Einsatz, ist eine Einstellung von 50 Hz – 100 Hz sinnvoll

Phasenschalter (8)

Im Normalfall sollte der Phasenschalter auf 0° eingestellt werden. In seltenen Fällen kann es jedoch von

Vorteil sein, die Phase auf 180° zu stellen (z. B. bei großer Entfernung des Subwoofers zu den Front-

Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei

der der untere Grundtonbereich voller klingt, ist die richtige.

Sicherung (9)

Als Sicherung darf nur der Typ verwendet werden, der auf der Rückseite des Verstärkers neben dem

Sicherungsschalter angegeben ist.

PFLEGE

Reinigen Sie die lackierten Flächen am besten mit einem milden Haushaltsreiniger, auf keinen Fall

Möbelpolitur o. ä. verwenden. Ebenfalls sollten Sie kein Microfasertuch verwenden, da dies die Oberfläche

beschädigen kann.

TECHNISCHE DATEN

Konfiguration: aktiver Bassreflex-Subwoofer, ‚downfire‘-Prinzip

Bestückung: 26 cm Langhubtreiber

Ausgangsleistung RMS/Max.: 125 / 250 Watt

Frequenzbereich: 22 – 150 Hz

Trennfrequenz: 50 – 150 Hz, regelbar

Maße (BxHxT): 320 x 470 x 430 mm

Zubehör: Netzkabel

TECHNISCHE ÄNDERUNGEN VORBEHALTEN.

6

Dear Customer,

Congratulations on your fine new loudspeakers and thank you very much for choosing HECO! You have

made an excellent choice. The high-quality speakers produced by HECO are renowned all over the world.

Please study the instructions and information below carefully before using your new loudspeakers.

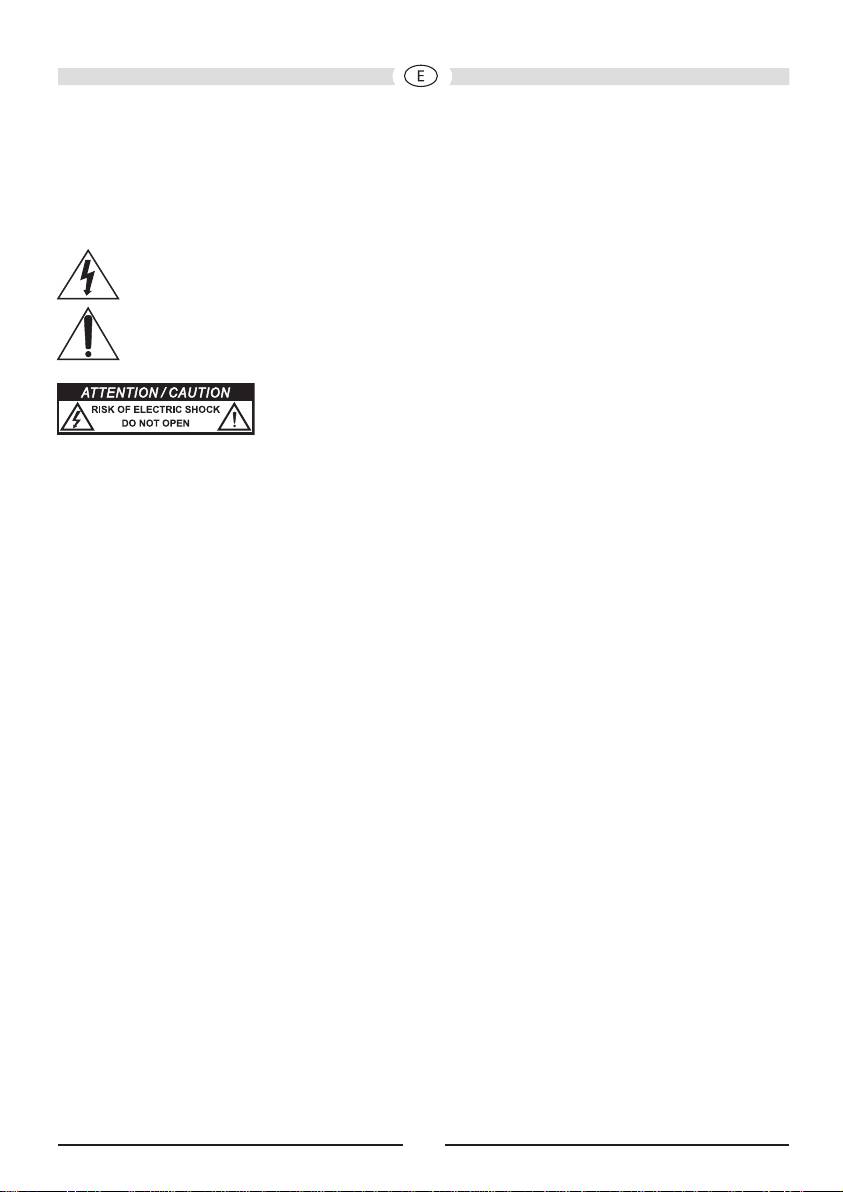

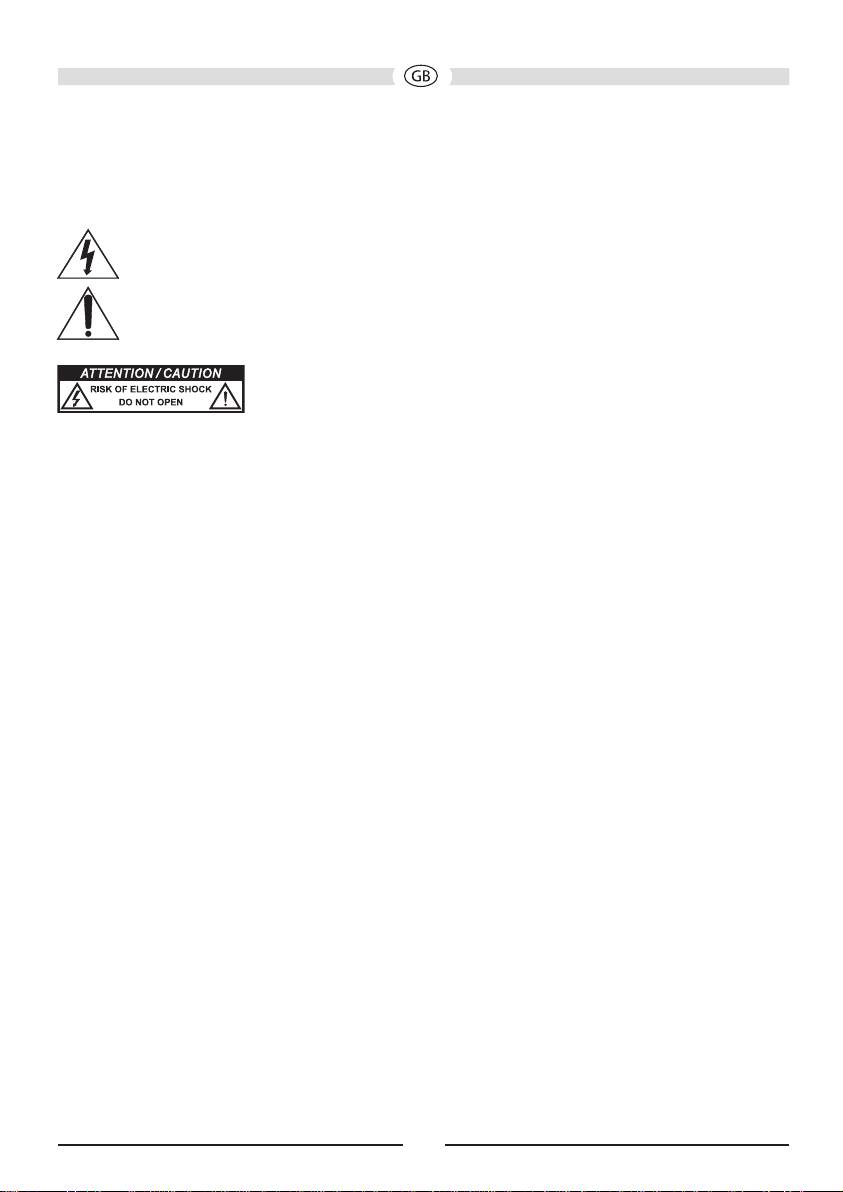

The triangle with a lightning symbol warns the user that high voltage is used within the device

which can result in electric shock.

The triangle with an exclamation mark informs the user that important operating and maintenance

instructions (repair) are contained in the accompanying instruction manual, which must be

observed.

DO NOT OPEN! RISK OF ELECTRIC SHOCK!

CAUTION: In order to avoid electric shock do not open the speaker housing/

mains adapters or remove the covers. The user is not to conduct any repairs

him/herself. Repairs should only be conducted by qualified technicians! Do

not use any sockets or extension cables that do not fully accommodate the

plug of the device.

IMPORTANT SAFETY NOTICE

Please read through the instruction manual carefully before starting to use the device. This

manual contains important information concerning operation and safety aspects. It is imperative

you observe all of the information. Keep the manual in a safe location.

• Neversubjectthesubwoofertodrippingorsplashingwater.Donotplaceanyflowervasesorother

filled recipients on top of the subwoofer.

• Thedistancebetweentheactivesubwooferenclosureandthewallsoftheroomorotherobjects

(e. g. furniture, shelf units) may not be less than 5 cm on any side.

The aluminium plate and cooling fins of the amplifier at the rear of the active subwoofer serve to cool

the built-in amplifier; for this reason, they must also be at least 5 cm away from all objects and must

not be covered (e.g. by a curtain).

The bass reflex opening(s) on the active subwoofer must not be covered (e. g. by curtains, etc.) in

order to guarantee adequate ventilation of the amplifier.

• Thesubwoofershouldnotbepositionednearheatsources(heaters,ovens,radiantheaters,naked

flames, etc.).

• Only operate the subwoofer at an ambient/room temperature from 10°C to 40°C. The active subwoofer

may not be used in very humid rooms.

• Pleasedonotplaceanyitemswithnakedflames(e.g.candles)ontheactivesubwoofer.

• Pleasedonottouchorconnectthemainscablewhenyourhandsaredamp.

• Keepthemainscableawayfromheaters.

• The device should not continue to be operated if there is visible damage to the mains cable. A

damaged cable should not be repaired, but must be replaced.

• Neverplaceheavyitemsonthemainscable.

• Themainscableshouldalwaysbefreelyaccessible.

• Ifthe deviceisnot goingtobeused for aprolongedperiod (e.g. whenonholiday), it shouldbe

disconnected from the mains by removing the plug. The device should also be disconnected from

the mains in the event of a thunderstorm. Doing this will prevent damage caused by lightning and

overvoltage.

• Do not use any cleaning agents or chemical solvents when cleaning, as these could damage the

surface of the device.

• Repairsmustalwaysbeconductedbyqualifiedspecialists,asyoumightotherwisebeexposedto

dangerous high voltage levels or other hazards.

7

THE HECO MUSIC STYLE SUB 25A ACTIVE SUBWOOFER

This subwoofer has been adapted to provide the best visual and acoustic match to the HECO MUSIC

STYLE range of loudspeakers. However, it goes without saying that it may be combined with other

loudspeakers.

When connecting your loudspeaker, please make sure that everything has been switched off. Furthermore,

make sure that all loudspeaker cables are connected to the proper poles, i.e. the positive pole for the

output is connected to the positive pole for the input and the negative pole with the negative pole. Please

also refer to your receiver’s/amplifier’s and loudspeakers’ instructions.

POSITIONING

The frequency range reproduced by the subwoofer cannot be pinpointed by the human ear. That‘s why

positioning generally doesn‘t present any problems. However, it is preferable to place the speaker close

to the front loudspeaker in front of the listening position. You should also make sure that the distance

from the sides to items and walls is at least 30 centimetres and at least 20 centimetres from the rear as

otherwise bass reproduction may be impaired.

THE SUBWOOFER’S OPERATING ELEMENTS (FIG. 1)

Mains connection (1)

The subwoofer is equipped with an integrated amplifier and needs to be connected to a mains outlet by

means of the supplied mains cable.

Mains switch (2), power LED (3), power switch (4)

Mains switch ON Mains switch OFF

Power switch ON Subwoofer is in permanent operation, the power LED

Subwoofer switched off,

is green.

Power LED off.

Favourable setting for the reproduction of

programmes with long quiet passages (this prevents

This is the setting for

the subwoofer from switching off unintentionally).

when subwoofer isn’t

used over long periods.

Power switch AUTO Subwoofer initially in standby mode, the power LED

is red.

The subwoofer switches on automatically when it

receives a signal from the receiver, the power LED

turns green.

It automatically switches to standby after receiving no

signals for some minutes, the LED turns red.

Recommended setting.

Line inputs (5)

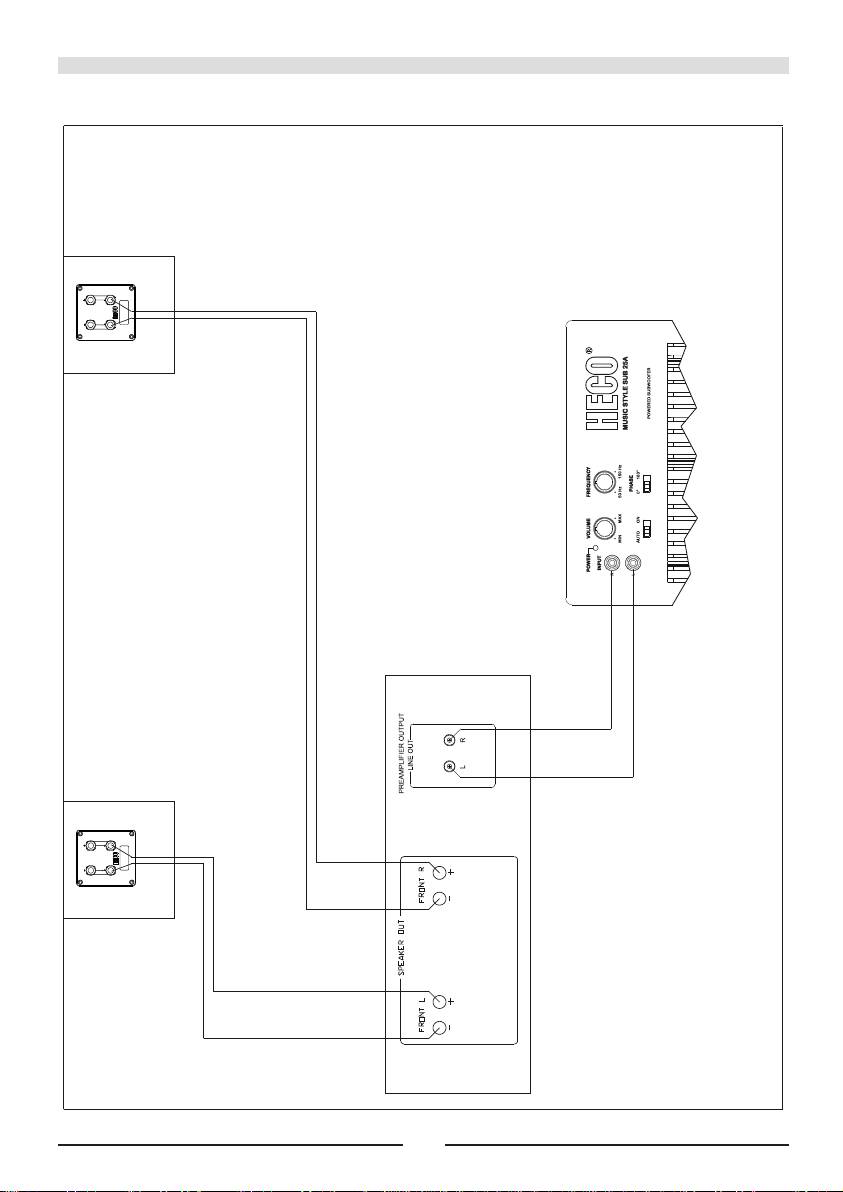

For connecting to level outputs on a receiver/amplifier (stereo mode), see Fig. 2.

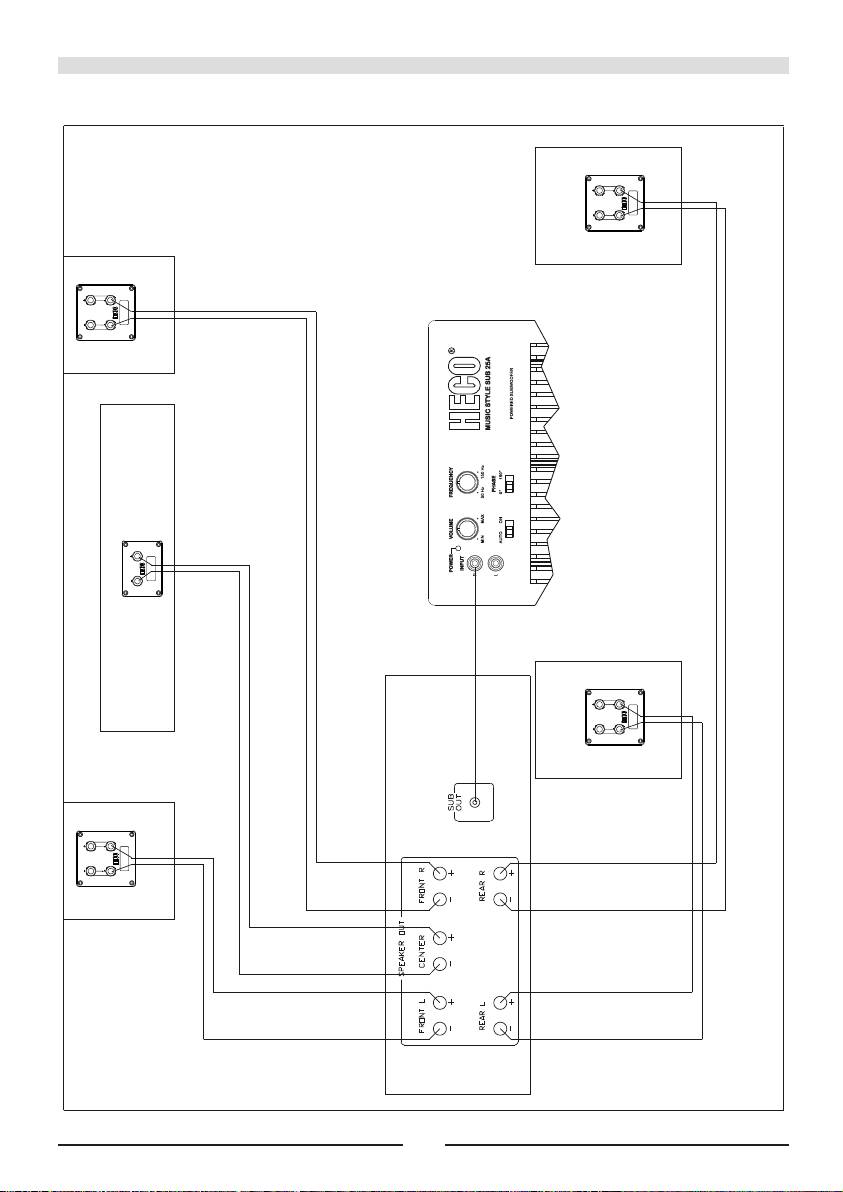

For connecting to an AV receiver with low-level subwoofer output, see Fig. 3.

8

Level control (6)

This control is used to set the bass volume according to your preferences. Proceed as follows:

1. Set the bass control of your amplifier into its centre (linear) position.

2. Important: Set the level control to its left stop (lowest volume).

3. Now, play back some music and set the volume control of the amplifier to the desired level.

4. Set the subwoofer level control to the desired bass level.

Warning: when connecting to an AV receiver‘s subwoofer output, the subwoofer level should be set to

0 dB in the receiver‘s set-up.

Cross-over frequency control (7)

Used to set the upper limit of the subwoofer operating range. The cross-over frequency should be set to

approxi-mately 100 to 150 Hz when the system is used in combination with shelf loudspeakers and to

50 to 100 Hz with stand loudspeakers.

Phase switch (8)

In normal use the phase switch should be set to 0°. However, in rare cases it may be advantageous to set

the phase to 180° (e.g. if the subwoofer is far away from the front satellites or in the event of unfavourable

acoustics in the room). Generally speaking: the setting where the lower base tone area has a fuller sound

is the correct one.

Fuse (9)

Only use a fuse with the parameters indicated next to the fuse holder on the rear of the amplifier.

MAINTENANCE

The lacquered surface is best cleaned with a mild household cleaner. On no account use furniture polish

or similar products on these surfaces. Please also do not use a microfiber cloth as this may damage the

surface.

SPECIFICATIONS

Configuration: Powered bass reflex subwoofer, „downfire“ principle

Fitted with 26 cm long-stroke driver

Output power RMS/Max.: 125 / 250 watts

Frequency range: 22 – 150 Hz

Cross-over frequency: 50 – 150 Hz, adjustable

Dimensions (WxHxD): 320 x 470 x 430 mm

Accessories: mains cable

SUBJECT TO TECHNICAL CHANGE.

9

Egregio cliente,

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo

questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

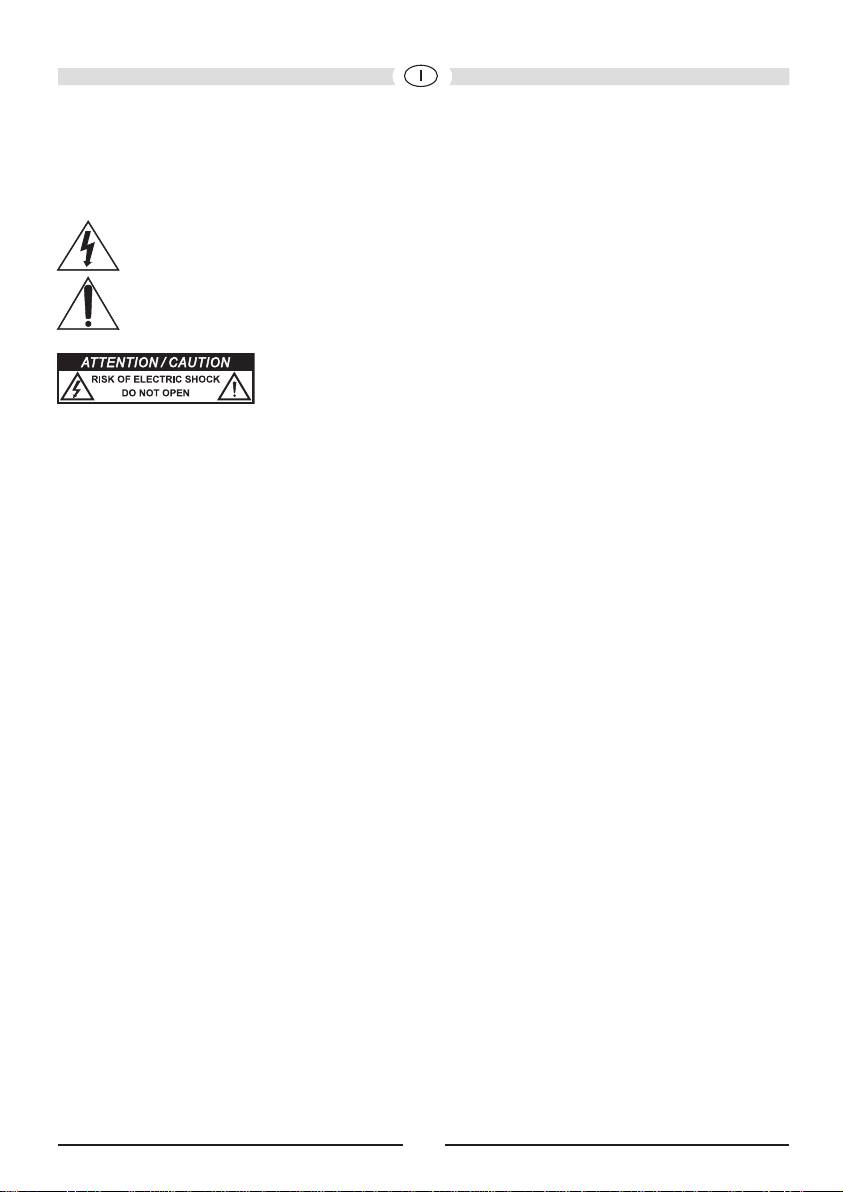

Questo triangolo con il simbolo del fulmine avvisa l’utente che all’interno dell’apparecchio sono

presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all’utente dell’apparecchio che nel manuale d’uso

compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono

essere assolutamente rispettate.

ATTENZIONE! NON APRIRE!

Attenzione: Per evitare scosse elettriche non è consentito aprire

l’alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture.

All’utente non è consentito effettuare alcun intervento di riparazione. Gli

interventi di riparazione possono essere eseguiti solo da tecnici qualificati!

Non utilizzare alcuna presa elettrica o prolunga che non possa essere

inserita completamente nell’apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso. Le presenti

istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la sicurezza.

Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti

istruzioni per l’uso.

• Nonesporremaiilsubwooferagocceospruzzid’acqua.Nonvidevononemmenoessereappoggiati

vasi o altri contenitori contenenti liquidi.

• Ladistanzatral‘alloggiamentodelsubwooferattivoeleparetidellastanzaoaltrioggetti(ades.mobili,

pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato.

La piastra in alluminio o le alette di raffreddamento dell‘amplificatore servono per il raffreddamento

dell‘amplificatore montato e devono presentare anch‘esse una distanza di almeno 5 cm dagli oggetti

ed inoltre non devono essere coperte (ad es. tenda).

L‘apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende,

sipari) per poter garantire una sufficiente ventilazione dell‘amplificatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori,

fiamme libere).

• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40 °C.

Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.

• Sipregadinonsistemaresulsubwooferattivoalcunoggettoafiammelibere(ades.candele).

• Nontoccareocollegareilcavodialimentazioneconmaniumide.

• Tenerelontanoilcavodialimentazionedariscaldamenti.

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l’utilizzo

dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Nonpoggiaremaioggettipesantisulcavodialimentazione.

• Ilcavodialimentazionedeveesseresempreaccessibile.

• Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la

spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l’apparecchio dalla

rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.

• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie

dell’apparecchio.

• Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci

si espone ad alte tensioni pericolose o altri rischi.

16

IL SUBWOOFER ATTIVO HECO MUSIC STYLE SUB 25A

Questo apparecchio si adattato otticamente ed acusticamente alla serie di altoparlanti HECO MUSIC

STYLE. Ovviamente può essere combinato anche con qualsiasi altro tipo di altoparlante.

Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli apparecchi siano disattivati. Inoltre

assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo

positivo della relativa uscita sia collegato col polo positivo della rispettiva entrata ed il polo negativo con il

rispettivo polo negativo. Si prega inoltre di osservare le indicazioni dettate nel manuale d’uso del proprio

ricevitore/amplificatore e degli altoparlanti.

MONTAGGIO

La frequenza trasmessa dal subwoofer non è percepibile dall‘udito umano e per questo in generale

il montaggio non risulta particolarmente difficile. Si consiglia tuttavia una sistemazione davanti alla

postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale

verso oggetti e pareti di almeno 30 cm ed una distanza dalla parte posteriore di almeno 20 cm. In caso

contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (1)

Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo

fornito in dotazione.

Interruttore di rete (2), Spia di accensione (3), Interruttore di accensione (4)

Interruttore di rete ON Interruttore di rete OFF

Interruttore di

Subwoofer in funzionamento continuo, la spia di

Subwoofer disattivato,

accensione ON

accensione è verde.

spia di accensione

Impostazione pratica per la riproduzione di programmi

spenta.

con lunghi passaggi silenziosi (si evita uno spegnimento

involontario del subwoorfer).

Quando l’apparecchio

non viene utilizzato per

Interruttore di

Subwoofer inizialmente in modalità di standby-Betrieb,

un periodo prolungato,

accensione

la spia di accensione è rossa.

si consiglia di scegliere

AUTO

Quando il subwoofer riceve un segnale dal ricevitore,

questa impostazione.

questi si accende automaticamente e la spia di

accensione è verde.

Quando il subwoofer non riceve più alcun segnale,

dopo alcuni minuti passa automaticamente in modalità

standby, il LED è rosso.

Impostazione consigliata.

Ingresso line (5)

Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere

figura 2.

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 3.

17

Regolatore del livello (6)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell‘amplificatore.

2. Molto importante: girare il regolatore del livello fino alla posizione d‘arresto sinistra (volume minimo).

3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell‘amplificatore.

4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Avviso: per il collegamento di un ricevitore AV all‘uscita del subwoofer è necessario impostare il livello

del subwoofer nel Setup del ricevitore a 0dB.

Regolatori di separazione frequenza (7)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con

gli altopar-lanti da scaffale si consiglia di impostare la frequenza su 100 – 150 Hz, se si impiegano

altoparlanti fissi è consigliata un‘impostazione tra 50 – 100 Hz

L’interrutore di fase (8)

Nel funzionamento normale si consiglia di posizionare l‘interruttore di fase su 0°. In pochi casi potrebbe

essere vantaggioso impostare la fase su 180° (ad es. In caso di distanza elevata tra subwoofer ed i satelliti

frontali o in caso di caratteristiche acustiche sfavorevoli dell‘ambiente) Generalmente vale: La posizione

corretta è quella nella quale il campo del suono fondamentale inferiore risuona in modo più pieno.

Fusibile (9)

Devono essere impiegati solo fusibili del tipo indicato sul retro dell‘amplificatore nel triangolo stampato

di fian-co al portafusibile.

PULIZIA

Pulire le superfici verniciate con un detergente delicato, non utilizzare alcun prodotto per la pulizia dei

mobili o sim.

DATI TECNICI

Configurazione: Subwoofer attivo bassreflex, principio ‚downfire‘

Dotazione: Eccitatore a corsa lunga da 26 cm

Potenza d’uscita RMS/max.: 125 / 250 Watt

Gamma di frequenza: 22 – 150 Hz

Frequenza di taglio: 50 – 150 Hz regolabile

Dimensioni (largh. x alt. x prof.): 320 x 470 x 430 mm

Accessori: Cavo di rete

CON RISERVA DI APPORTARE MODIFICHE TECNICHE.

18

Estimado cliente:

En primer lugar nos gustaría darle las gracias por haber optado por un producto de HECO, y le damos

nuestra más sincera enhorabuena, ya que gracias a su sabia elección se ha convertido en proprietario

de un producto con una calidad reconocida en todo el mundo

Lea atentamente las siguientes advertencias antes de poner en marcha sus altavoces.

El triángulo con el símbolo de un rayo advierte al usuario que en el interior del aparato circula

alto voltaje el que puede provocar peligrosas descargas eléctricas.

El triángulo con el símbolo de exclamación le señala al usuario que en el manual de instrucciones

adjuntado, se pueden encontrar importantes consejos para el funcionamiento y la mantención

(reparaciones) del producto los que en todo caso tienen que considerarse.

PELIGRO DE DESCARGA ELECTRICA. NO ABRIR!

ATENCIÓN: Para evitar descargas eléctricas no abrir la carcasa de los

altavoces/enchufe ni retirar las cubiertas. Ninguna reparación debe ser

hecha por el usuario. ¡Las reparaciones deben realizarlas sólo técnicos

especializados! No utilizar tomas de corriente o cables alargadores que

no se acoplen integramente con el enchufe del aparato.

INDICACIÓN DE SEGURIDAD IMPORTANTE

Por favor lea atentamente el manual de instrucciones antes de utilizar el producto. El manual

de instrucciones contiene indicaciones importantes para el funcionamiento y la seguridad del

producto. Siga absolutamente todas las indicaciones. Guarde en un lugar seguro este manual

de instrucciones.

• Noexponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofer tampoco debe

utilizarse para colocar floreros u otros recipientes llenados de líquido

• Noexponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofer tampoco debe

utilizarse para colocar floreros u otros recipientes llenados de líquido.

La distancia entre la caja del subwoofer activo y las paredes u otros objetos (p.ej. muebles, estanterías)

no debe ser menor a 5 cm en ninguno de los lados.

Las placas de aluminio y las aletas de ventilación ubicadas en la parte posterior del subwoofer activo,

que sirven para enfriar el amplificador incorporado, también deben estar a por lo menos 5 cm de

distancia de todos los objetos y siempre destapadas (y no cubiertas, por ej., por cortinas).

La(s) apertura(s) de reflexión de bajos del subwoofer activo deben estar siempre destapadas (y no

cubiertas, p. ej., por cortinas) a fin de asegurar la adecuada ventilación del amplificador.

• El subwoofer activo no debe ser puesto cerca de fuentes de calor (calefactores, hornos, radiadores,

chimeneas).

• Utilice el subwoofer únicamente a una temperatura ambiente / de sala entre 10 ºC y 40 ºC. El subwoofer

activo no debe ser utilizado en habitaciones con humedad ambiental muy elevada.

• Rogamosnocolocarobjetosconllamaabierta(p.ej.velas)sobreelsubwooferactivo.

• Notocarnienchufarelcabledeconexióneléctricaconlasmanoshúmedas.

• Mantenerelcablelejosdecalefactoresynocolocarnuncaobjetospesadossobreél.

• No continúe utilizando el dispositivo si existen señales visibles de deterioro en el cable de alimentación.

Un cable deteriorado no debe ser reparado, sino reemplazado.

• Noobstruirelaccesoalenchufe.

• En caso de que no se utilicen el aparato y sus componentes por un largo tiempo (por ejemplo, al ir de

vacaciones) debe retirar el enchufe de alimentación del tomacorriente. Asimismo debe desenchufarse

el aparato en caso de tormentas eléctricas, para evitar daños por la caída de rayos y subidas de

voltaje.

19

• No utilice productos de limpieza o disolventes químicos durante la limpieza. Ello podría dañar la

superficie del dispositivo.

• Las reparaciones tienen que ser hechas siempre por técnicos especializados, ya que el usuario corre

el peligro de exponerse a altos voltajes o a otros tipos de riesgos.

EL SUBWOOFER ACTIVO HECO MUSIC STYLE SUB 25A

Si bien este aparato está adaptado de forma óptima tanto óptica como acústicamente a la serie de

altavoces HECO MUSIC STYLE, por supuesto también puede utilizarse combinado con otros altavoces.

Al conectar su instalación de altavoces asegúrese de que todos los aparatos están desconectados.

Asimismo, compruebe que todos los cables de los altavoces están colocados con la polaridad correcta,

es decir, que el polo positivo de la salida correspondiente está conectado al polo positivo de la entrada

correspondiente y que el polo negativo esté conectado con su polo negativo correspondiente. Siga las

instrucciones de manejo de su receptor/amplificador y las de los altavoces.

COLOCACION

El campo de frecuencia que da el subwoofer no es localizable por el oído humano, por lo que la

colocación no suele resultar problemática. No obstante, es preferible colocarlo delante del lugar de

audición, cerca del altavoz frontal. Asimismo, se recomienda que la distancia lateral de objetos y paredes

sea de al menos 30 cm y la distancia trasera de al menos 20 cm, ya que en caso contrario la reproducción

de sonidos bajos puede verse afectada.

LOS ELEMENTOS DE MANEJO DEL SUBWOOFER (FIGURA 1)

Conexión a la red (1)

Dado que se trata de un subwoofer con amplificador incorporado, éste debe conectarse a la línea de

alimentación a través del cable adjunto.

Interruptor de red (2), Diodo luminoso Power (3), Interruptor Power (4)

Interruptor de red ON Interruptor de red OFF

Interruptor Power

Subwoofer en funcionamiento continuo, el diodo

Subwoofer apagado

ON

luminoso Power se ilumina en verde.

Diodo luminoso Power

Ajuste apropiado para reproducir programas con

apagado

pasajes largos de bajo volumen (se evita que se

apague el subwoofer involuntariamente).

Si el aparato no va

a utilizarse durante

Interruptor

El subwoofer está en el modo Standby, el diodo

un largo espacio de

Power AUTO

luminoso Power se ilumina en rojo.

tiempo, se recomienda

Si el subwoofer recibe una señal del receptor, se

que se seleccione este

enciende automáticamente, y el diodo luminoso Power

modo.

se ilumina en verde.

Si el subwoofer ya no recibe ninguna señal, tras unos

pocos minutos pasará automáticamente al modo

standby, y el diodo luminoso se ilumina en rojo.

Ajuste recomendado.

20

Entradas de línea (5)

Para conectar en las salidas de bajo nivel del receptor/amplificador (Modo estéreo), veáse la figura 2.

Para conectar en las salidas del subwoofer de bajo nivel del receptor AV, veáse la figura 3.

Regulador de nivel (6)

Con este regulador ajusta el volumen en el campo de bajos de la siguiente manera:

1. El regulador de bajos en su amplificador se lleva a la posición céntrica (lineal).

2. Muy importante: Girar el regulador de nivel hasta el tope izquierdo (volumen más bajo).

3. Comience a escuchar música y aumente el volumen con el regulador del amplificador hasta el nivel

deseado.

4. Llevar el nivel de bajos con el regulador de nivel al volumen deseado.

Advertencia: al conectar a la salida subwoofer de un receptor AV, el nivel del subwoofer deberá

ajustarse a 0 dB en el Setup del receptor.

Regulador de frecuencia de separación (7)

Con éste se ajusta la frecuencia máxima hasta la que debe funcionar el subwoofer. En combinación con

los altavoces de estantes, la frecuencia de separación deberá ponerse en aprox. 100 – 150 Hz. Si se

utilizan altavoces de pie, se recomienda una frecuencia de 50 – 100 Hz.

Interruptor de fases (8)

Normalmente, el interruptor de fases deberá estar en la posición AV (0°). No obstante, en unos pocos

casos podrá resultar beneficioso el colocar la fase a 180° (p. ej., en los casos en los que el subwoofer

se encuentre a una gran distancia de los satélites delanteros o cuando las características acústicas del

lugar no sean las más adecuadas). En general: la posición en la que la gama de sonido baja inferior

suene mejor será la adecuada.

Fusible (9)

Como fusible debe utilizarse sólo el tipo indicado en el dorso del amplificador en el triángulo impreso al

lado del sujetafusible.

LIMPIEZA

Se recomienda limpiar las superficies laqueadas con un producto de limpieza suave; no utilice en ningún

caso limpiamuebles o productos similares.

DATOS TÉCNICOS

Configuración: Subwoofer activo reflejo bajo, principio downfire

Componentes: Unidad de largo recorrido de 26 cm

Potencia de salida RMS/Máx.: 125 / 250 vatios

Gama de frecuencias: 22 – 150 Hz

Frecuencia de separación: 50 – 150 Hz regulable

Dimensiones (an x al x pr): 320 x 470 x 430 mm

Accesorios: Cable de la red

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.

21

Prezado cliente,

Muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-lo por esta decisão.

Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida

mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.

O triângulo com o símbolo do raio adverte o utilizador que dentro do aparelho são utilizadas

tensões elevadas que podem causar choques perigosos.

O triângulo com um ponto de exclamação chama a atenção do utilizador para o facto de o

manual de instruções incluído conter instruções de operação e manutenção (reparação)

importantes que devem ser observadas imprescindivelmente.

RISCO DE CHOQUE ELECTRICO. NÃO ABRIR!

ATENÇÃO: Não abrir as caixas/unidades de alimentação nem remover

as tampas, para evitar choques. O utilizador não deve fazer quaisquer

reparações. As reparações devem ser feitas unicamente por técnicos

qualificados! Não utilizar tomadas ou cabos de extensão nos quais a ficha

do aparelho não encaixe por completo.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na íntegra e com atenção, antes da colocação em funcionamento.

O manual de instruções contém indicações importantes sobre o funcionamento e a segurança.

Respeite todas as indicações. Conserve o manual de instruções em bom estado.

• Nuncaexporosubwooferajactosouborrifesdeágua.Nuncautilizarosubwoofercomosuportepara

vasos de flores ou outros recipientes cheios de líquido.

• Adistânciaentretodososladosdacaixadosubwooferactivoeasparedesououtrosobjectos(por

exemplo, móveis e estantes) não deve ser menor que 5 cm.

A placa de alumínio ou as aletas do amplificador no lado posterior do subwoofer activo servem para

a refrigeração do amplificador integrado e também têm que ficar 5 cm distantes de outros objectos e

não podem ser obstruídos (por exemplo, por uma cortina).

O(s) orifício(s) de reflexo de graves do subwoofer activo não podem ser cobertos por objectos (por

exemplo, cortinas), a fim de que fique garantida uma boa ventilação do amplificador.

• Osubwooferactivonão deve ser colocado próximo de fontes de calor (aquecimento, fogão, irradiador,

chama aberta).

• Utilize o subwoofer apenas a uma temperatura ambiente entre os 10ºC e os 40ºC. O subwoofer activo

não pode ser utilizado em recintos com humidade do ar muito alta.

• Favornãocolocarobjetoscomchamaaberta(porexemplovelas)sobreosubwooferactivo.

• Nãotocarnocabodaredeouligá-locomasmãoshúmidas.

• Manterocabodaredeafastadodefontesdecalor.

• Oaparelhonãodevecontinuaraserutilizadosehouverdanosvisíveisnocabodealimentação.Um

cabo danificado não pode ser reparado, tem de ser completamente substituído.

• Nuncacolocarobjectospesadossobreocabodarede.

• Ocabodaredetemdeficarsemprebemacessível.

• Quandooaparelhonãoforutilizadodurante um longo período (p. ex. durante as férias), deve ser

desligado da rede eléctrica, retirando a ficha da tomada. O aparelho deve ser desligado da rede

eléctrica também em caso de trovoada. Desta forma são evitados os danos causados por um raio ou

por sobretensão na rede.

22

• Utilize nenhum produto de limpeza ou solvente químico, caso contrário poderá danificar-se a

superfície.

• As reparações devem ser sempre executadas por pessoal especializado e qualificado, caso contrário

existe o perigo de exposição a altas tensões perigosas ou outros perigos.

O SUBWOOFER ACTIVO HECO MUSIC STYLE SUB 25A

Este aparelho é adequado de forma óptica e acústica aos altifalantes da série HECO MUSIC STYLE,

mas pode ser naturalmente combinado com outros altifalantes.

Ao ligar o sistema de altifalantes, cuidar para que todos os aparelhos estejam desligados. Além disto,

prestar atenção para que todos os cabos de altifalante estejam polarizados correctamente, ou seja, o

pólo positivo da respectiva saída deve ser ligado com o pólo positivo da respectiva entrada, valendo o

mesmo para o pólo negativo. Favor observar também as instruções de utilização do receptor/amplificador

e dos altifalantes.

INSTALAÇÃO

A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres

humanos, o que faz que a instalação seja, em geral, não problemática. Porém, deve-se dar preferência a

um posicionamento nas proximidades dos altifalantes frontais. Além disto, deve-se prestar atenção para

que a distância lateral para objectos e paredes seja de pelo menos 30 cm e na retaguarda de pelo menos

20 cm, pois, caso contrário, a reprodução de graves pode sofrer influências negativas.

OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1)

Ligação à rede eléctrica (1)

Por tratar-se aqui de um subwoofer com amplificador integrado, é preciso ligá-lo através do cabo

fornecido à rede eléctrica.

Botão de rede (2), LED de sinalização de força (3), Botão liga/desliga (4)

Botão de rede

Botão de rede LIG

DESLIG.

Botão liga/ desliga

Subwoofer em operação contínua, o LED de sinalização

Subwoofer desligado

LIG.

de força acende na cor verde.

LED de sinalização

Ajuste favorável para a reprodução de programas

de força desligado

com muitas passagens de som baixo (é evitado um

desligamento involuntário do subwoofer).

Este ajuste deve

ser seleccionado

Botão liga/

Subwoofer primeiramente em stand-by. O LED de

se o aparelho não

desliga em

sinalização de força acende-se na cor vermelha.

for utilizado por um

AUTO

Quando o subwoofer recebe um sinal do receptor, ele é

tempo mais longo

ligado automaticamente. O LED fica verde.

Caso o subwoofer não receba mais qualquer sinal,

ele passa automaticamente para stand-by após certos

minutos e o LED de sinalização fica vermelho.

Ajuste recomendado.

23

Entradas „Line“ (5)

Para a ligação em saídas de nível baixo do receptor/do amplificador (regime estéreo), vide figura 2.

Para a ligação a um receptor AV com saída de subwoofer de nível baixo, vide fig. 3.

Regulador de nível (6)

Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo-

se proceder do seguinte modo:

1. Coloque o regulador de graves do seu amplificador na posição central (linear).

2. Muito importante: Rode o regulador totalmente para a esquerda (volume mínimo).

3. Reproduza música e aumente o volume com o ajuste do amplificador até o nível desejado

4. Regule o volume de graves com o ajuste de graves até o nível desejado.

Nota: Na ligação da saída do subwoofer a um receptor AV, o nível do subwoofer deveria ser ajustado

no setup do receptor em 0dB.

Regulador da frequência de separação (7)

Permite ajustar a frequência máxima de operação para o subwoofer. Em combinação com altifalantes

para estantes, deve ser ajustada uma frequência entre 100 Hz e 150 Hz. Caso se utilize colunas,

recomenda-se o ajuste de 50 Hz...100 Hz.

Selector de fase (8)

Normalmente, o selector de fase deveria ser ajustado em 0°. Em alguns casos, porém, pode ser

vantajoso ajustar a fase em 180° (por exemplo, no caso de distância grande entre o subwoofer e os

altifalantes satélite frontais ou em caso de propriedades acústicas desfavoráveis do cómodo). No geral,

vale o seguinte: a posição correcta é aquela, na qual a faixa de tonalidade mais baixa soa melhor.

Fusível (9)

Utilizar apenas fusíveis do tipo indicado na parte de trás do amplificador, ao lado do suporte do fusível

CONSERVAÇÃO

Limpar as superfícies pintadas de preferência com um produto suave de limpeza doméstica. Portanto:

não usar nessas superfícies de forma alguma produtos para o polimento de móveis.

DADOS TÉCNICOS

Configuração: Subwoofer activo bassreflex, princípio downfire

Equipamento Estágio excitador de curso longo de 26 cm

Capacidade de saída RMS / Máx.: 125 / 250 Watt

Faixa de frequência: 22...150 Hz

Frequência de separação: 50...150 Hz regulável

Dimensões (LxAxP): 320 x 470 x 430 mm

Acessórios: Cabo de ligação à rede

RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.

24

Kära kund,

Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta

beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

Triangeln med blixtsymbolen varnar användaren för höga spänningar i utrustningens inre.

Dessa spänningar kan förorsaka farliga elektriska slag.

Triangeln med utropstecknet ska göra användaren uppmärksam på att den bifogade

bruksanvisningen innehåller viktiga användnings- och underhållsanvisningar (reparation) som

tvunget måste beaktas.

RISK FÖR ELEKTRISK STÖT. ÖPPNA INTE!

OBS! Det inte tillåtet att öppna högtalarlådan eller nätdelar, eller att

ta av skyddskåpor. Risk för elektriska slag. Användaren får inte utföra

några reparationer. Endast kvalificerade tekniker får utföra reparationer!

Använd inga stickuttag eller förlängningskablar som inte passar helt till

utrustningens stickkontakt.

VIKTIGT FÖR SÄKERHETEN

Läs igenom bruksanvisningen noggrant innan du använder utrustningen. Bruksanvisningen

innehåller viktiga anvisningar för användning och säkerhet. Följ tvunget alla anvisningar. Förvara

bruksanvisningen på en säker plats.

• Utsättaldrigsubwoofernfördropp-ochstänkvattenochställaldrigvaserellerandravätskebehållare

på subwoofern.

• Avståndetmellandenaktivasubwoofernskåpaochrummetsväggarellerandraföremål(t exmöbler,

hyllväggar) får inte underskrida 5 cm vid någon av sidorna.

Förstärkarens aluminiumplatta resp. kylflänsar på baksidan av den aktiva subwooferns används för

kylning av den integrerade förstärkaren och måste även ha 5 cm avstånd till alla föremål. Tänk på att

den inte heller får täckas över (t ex med ett förhänge).

För att ventilationen av förstärkaren ska vara tillräcklig får basreflexöppningen resp. –öppningarna i

den aktiva subwoofern inte täckas för med föremål (t ex förhängen, gardiner).

• Denaktivasubwoofernbörinteplacerasinärhetenavvärmekällor(radiatorer,spisar,strålningsvärmare,

öppen låga).

• Subwooferäravseddföranvändninginomtemperaturintervallet10°Ctill40°C..Denaktivasubwoofern

får inte användas i rum med mycket hög luftfuktighet.

• Ställingaföremålmedöppenlåga(t exstearinljus)pådenaktivasubwoofern.

• Omduharfuktigahänderfårduintetainätkabelnelleranslutaden.

• Setillattnätkabelnintebefinnersiginärhetenavvärmeapparater.

• Vidskadorpånätkabeln,börduskiljautrustningenåtfrånnätet.Enskadadkabelfårinterepareras,

utan måste bytas ut komplett.

• Läggaldrignågratungaföremålpånätkabeln.

• Stickkontaktenmåstealltidvaraåtkomlig.

• Omutrustningeninteskaanvändasunderlängretid(texinförsemester),börduskiljadenåtfrån

elnätet genom att dra ut stickkontakten. Även vid åskväder bör du skilja utrustningen åt från nätet.

Detta ska förhindra skador som kan uppstå av blixtnedslag och överspänning.

• Användingarengöringsmedelellerkemiskalösningsmedel.Detfinnsannarsriskförattytanskadas.

• Reparationermåstealltidutförasavkvalificeradeteknikereftersomdetannarsfinnsriskförattman

utsätts för farlig högspänning eller andra faror.

25

尊敬的客户，

首先诚挚感谢您选购了HECO产品。我方在此向您表示衷心的祝贺。您决策果断，选择明

智，现在拥有了一件举世皆认之精品。

在启用您的音箱之前，请您先认真阅读下列各项说明。

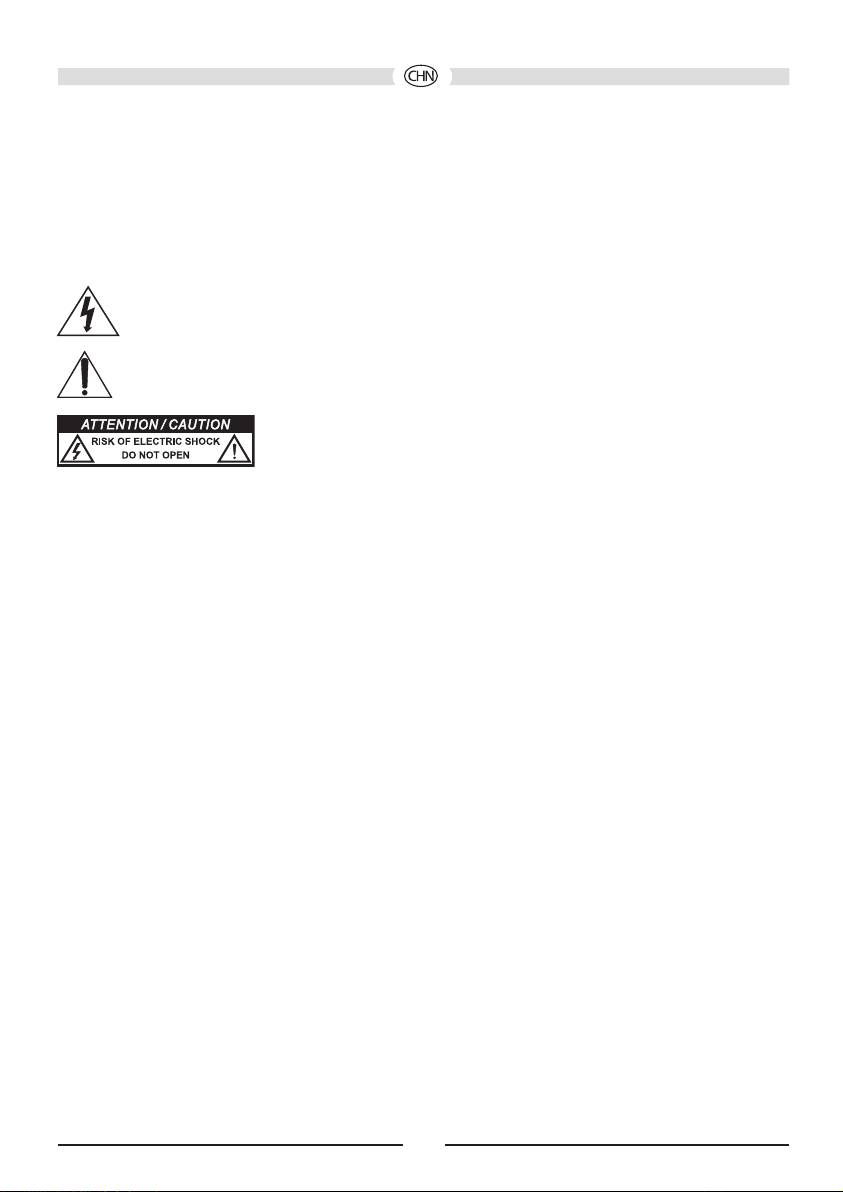

内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。

内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养

（维修）说明，必须严 格遵守。

严禁打开！触电危险！

注意：切忌打开喇叭罩/电源供电部件 ，以免触电。使用者不要

自行修理音响。必须由合格的技术人员维修！不得使用不能完 全

插入电源插头的插座或加长电缆。

重要安全注意事项

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥

善存放。

• 绝对不允许让超低音喇叭溅到水滴或淋湿。也不允许在超低音喇叭上摆放花瓶或其它各种

盛着水的容器。

• 无论是哪一边，有源超低音音箱与室内墙壁或其他物体（例如家具、书架壁板）的间距都

不得小于 5 cm 。

有源超低音音箱背面放大器的铝板或冷却翅片的作用是冷却内装放大器，所以必须与其他

所有物 体也保持 5 cm 的间距，不能被遮盖起来（例如用布帘）。

不得用物体遮盖有源超低音音箱的低音反射孔（例如用布帘，纱帘），这样才能保证放大

器通风良好。

• 有源超低音音箱不得安装在热源附近（暖气，火炉，红外散热器，明火）。

• 有源超低音音箱适合在10°C到40°C的环境中使用。不得在湿度很高的空间内使用有源超 低

音音箱。

• 在有源超低音音箱上切勿放置带明火的物件（例如蜡烛）。

• 不要用湿手碰或连接电源电缆。

• 使电源电缆远离暖气设备。

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电

缆更换它。

• 禁止把重物放在电缆上。

• 应该随时可以方便地够到电源插头。

• 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也

应切断音响的电源。这样才能防止雷电击入损坏音响。

• 不得使用清洁剂或化学稀释剂，否则会损坏表面。

• 必须由合格的专业技术人员维修音响，否则高压电会对操作人员产生触电危险。

32

有源式超低音音箱HECO MUSIC STYLE SUB 25A

无论是外观还是音响效果，这个音箱都是以小型音箱HECO MUSIC STYLE音箱系列为基准而

配套设计的。当然您也能将其与其它音箱组合使用。

连接音箱系统时，请您注意先关掉所有的机器，将所有音箱接线的正负极连接正确，即各个

输出的正极与各个输入的正极相接，负极与负极相接。另外还请注意遵守接收器/放大器和音

箱的使用说明书的各项规定。

放置

人的耳朵是无法测定超低音音箱播放频率范围的方位的，所以它的放置位置通常比较随便。

不过我们还是建议将它放在听者的前方与前置音箱的附近为宜。此外您还应该注意它与两侧

的物件或墙壁的距离至少要有30厘米，背面至少要有20厘米，否则会影响低音播放的效果。

超低音音箱的操作部件(图1)

接电源 (1)

由于这是一个有内装放大器的超低音音箱，所以必须用随货一起收到的电源电线将它接入供

电电路中。

供电开关 (2)，电源显示-发光二极管]LED (3)，电源开关(4)

供电开关开着 (ON) 供电开关关着 (OFF)

电源开关开着 (ON) 超低音音箱持续运作，电源显示发光二极管亮绿

超低音音箱关着

灯。

电源显示发光二极管熄灭

调到这个状态，播放较长段弱声节目会有较好的

效果 (防止无意之中误关超低音音箱)。

如果较长时间停机不用，

应选择使用这个调试状

电源开关处于自动运

超低音音箱先处于睡眠状态，电源显示发光二极

态。

作位置 (AUTO)

管亮红灯。

如果超低音音箱收到接收器传来的信号，它就自

动开始运作，电源显示发光二极管亮绿灯。

如果超低音音箱没有收到任何信号，它就在大约

几分钟后又自动进入睡眠状态，发光二极管亮红

灯。

理想的调试状态。

线性输入(5)

接收器/放大器(立体声运作)低电平输出的连接见图2。

带低电平超低音音箱输出的AV-接收器/放大器的连接见图3。

33

电平调节器 (6)

用这个调节器在低音区调出您喜欢的音量:

1. 将您放大器上的低音调节器调到中间位置(线性)。

2. 非常重要: 将电平调至最左限度 (最小音量)。

3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。

4. 用电平调节器将低音电平调到您最喜欢的音量。

注意事项：在与AV-接收器的超低音音箱输出连接时，应在接收器的设置中将超低音音箱电

平调在0分贝。

分频调节器 (7)

用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调

在大约100赫 – 150赫， 如果是使用站立式喇叭，那么调在

50赫 – 100赫为佳。

相位开关 (8)

通常相位开关应调在(0°)。在少数情况下，如果将相位调到180°，效果会更好 (例如在超低音

音箱与前置卫星音箱相距很远的情况下，或是在音响空间的听觉效果不佳的情况下)。总之基

本原则是：当音色在较低的基调区圆润饱满时，调节位置便是正确的。

保险丝 (9)

只许使用放大器背面保险丝托旁边所给的保险丝类型。

保养

最好用柔性家用清洁剂来清洁涂漆表面。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表

面上.

技术参数

配置: 低音反射，“downfire“原理

装配： 26 厘米长行程驱动器

输出功率 RMS / 最大Max.: 125 / 250 瓦

频率范围: 22 – 150 赫

分频点: 50 – 150赫,可调节

尺寸 (宽x高x长): 320 x 470 x 430毫米

配件: 电源电线

可能做技术改动.

34

お客様各位

このたびはHECO製品をお買い求めいただきまして、誠にありがとうございます。ご購入いただきまし

た製品は、その品質の高さから世界的に定評を得ております。

なお、このスピーカーをご使用いただく前に、以下の注意事項を必ず最後までお読みください。

稲妻の記載された三角マークは、装置が高圧を使用しており、危険な感電 原因となるこ

とをユーザーに警告しています。

感嘆符の記載された三角マークは、付属の取扱説明書に運転やメンテナンス （修理）に

かかわる重要な指示に従うことをユーザーに促しています。

分解しないでください！ 感電の危険があります！

注意: 感電を防ぐため、スピーカーハウジング/電源を分解 したり、 カ

バー を取り外したりしないでください。ユーザー 自身で修理作業 を行

わないでください。修理は資格を有する 技術者にお任せくださ い！装

置のプラグに完 全に対応しな いコンセントや延長コードを使 用し な

いでください。

安全に関する重要事項

ご使用の前には、取扱説明書を必ずよくお読みください。取扱説明書には運転および安全にかかわる

重要な注意事項が記載されています。必ず全ての注意事項に従ってください。取扱説明書を大切に保

管してください。

• 水が飛び散ったりしてサブウーファーが絶対に濡れないように十分ご注意ください。サ ブウーファ

ーの上に花瓶などが入った容器を置くことも厳禁です。

• アクティブサブウーファーのハウジングから室内の壁やその他の設置物（家具、棚など） までの距 離

は 5 cm 以上確保するようにしてください。

アクティブサブウーファーの後方にあるアルミニウム板やアンプのクーリングフィンは 接続中のア

ンプを冷却するものです。

このため、他の設置物への距離を 5 cm 以上確保し、カーテンなどで 覆わな いようにし てくだ さ

い。

• アクティブサブウーファーは熱源の付近には設置しないでください（ヒーター、ストー

ブ 、裸火）。

• アクティブサブウーファーは10°Cから40°Cの温度領域での使用に適しています。アク ティブサブ

ウーファーは非常に湿度の高い室内ではご使用にならないでください。

• 炎をともなうもの（ローソクなど）をアクティブサブウーファーの上に置かないでくだ さい。

• 濡れた手で電源コードを触らないでください。

• 電源コードをヒーター機器へ近づけないでください。

• 電源線に破損が見られる場合には、装置のご使用をお止めください。破損した電源線は 修理せず、

交換してください。

• 重い物体を電源コード上に置かないでください。

• 源コードは常に手に届く状態にしておく必要があります。

• 装置を（旅行などの理由から）長期間ご使用にならない場合、電源プラグをコンセント から抜いて

おいてください。雷雨時には、装置の電源を遮断しておいてください。これにより落雷や過電圧に

よる破損を回避します。

• 表面が破損する恐れがありますので、洗浄剤や化学溶剤を使用しないでください。

• 危険な過電圧やその他の危険が発生する恐れがありますので、修理作業は相応の資格あ る専門家 に

お任せください。

35

アクティブサブウーファーHECO MUSIC STYLE SUB 25A

この製品は、コンパクトスピーカー、HECO MUSIC STYLE スピーカーシリーズと、外観も音響もぴっ

たり合うよう、つくられておりますが、もちろんその他のスピーカーと接続しても、お楽しみいただ

けます。

お手元のスピーカーと接続する場合には、すべての機器のスイッチが切れていることをご確認くださ

い。また、スピーカーのコードの位相が正しく接続されるよう、注意してください。つまり、出力の

（＋）端子は入力の（＋）端子と、また（－）端子は（－）端子と接続します。お手持ちのレシーバ

ー／アンプとスピーカーの取扱説明書もあわせてご覧ください。

設置位置

サブウーファーから出される周波数範囲は、人間の耳には位置設定ができないものなので、一般的に

設置には問題がありません。それでも、フロントスピーカーそばの、音響をお楽しみになる位置の前

に置くのが、好ましいでしょう。なお、壁やその他の物からの距離を、横は少なくとも30 cm、後ろ

からは少なくとも20 cmあけるようにご注意ください。でないと、ベースの音質が低下することがあ

ります。

サブウーファーの取扱詳細（図1）

配電網への接続（1）

このサブウーファーにはすでにアンプが組み込まれていますので、付属の電源コードを用いて、サブ

ウーファーを配電網に接続してください。

電源スイッチ（2）とパワーLED表示（3）およびパワースイッチ（4）

電源スイッチ ON 電源スイッチ OFF

パワースイッチ ON サブウーファーは継続的に起動し、パワーLED表

サブウーファーOFF

示は緑色に点灯します。

パワーLED OFF

この設定は静かなパッセージをともなうプログラ

ムの再生に適しています（サブウーファーを不意

長期間にわたり本製品

に切ってしまう事態を防げます）。

を使用しない場合に

は、この設定にしてく

パワースイッチ

サブウーファーはスタンバイモードとなり、パワ

ださい

AUTO

ーLED表示は赤色に点灯します。

レシーバーからの信号をサブウーファーが受け取

ると、自動的に起動し、パワーLED表示は緑色に

点灯します。

レシーバーからサブウーファーへの信号が途絶え

ると、数分後自動的に再びスタンバイモードとな

り、LED表示は赤色に点灯します。

推奨設定 。

ラインインプット（5）

レシーバーおよびアンプ（ステレオモード）の低レベルインプットへの接続もしくは他のサブウーフ

ァーへの接続に関しては 図2 を参照してください。

低レベルアウトプットをともなうAVレシーバーに接続する場合には 図3 を参照してください。

36

レベルコントローラー（6）

ベース音のボリュームをお好みの高さに設定するには、このコントローラーを以下のように設定して

ください。

1． アンプのベースコントローラーを中央（リニア）に設定します。

2． 重要事項：レベルコントローラーのつまみが止まるまで左に回します（最小のボリューム）。

3． 音楽をかけて、ボリュームをお好みの音量になるまで徐々に上げていきます。

4． レベルコントローラーを使って、ベースレベルをお好みの音量に合わせてください。

注意： AVレシーバーのサブウーファーアウトプットに接続する場合、レシーバーのセットアップの

際、サブウーファーレベルを0dB に設定してください。

分離周波数コントローラー（7）

サブウーファーが機能するぎりぎりの最高周波数に設定するには、このコントローラーを用います。

棚型スピーカーと併用する際には、周波数を100Hz～150Hz に設定してください。スタンド型スピー

カーをご使用の際には、周波数を 50Hz～100Hz に設定してください。

位相スイッチ(8)

位相スイッチは、通常0°に設定しておいてください。サブウーファーとフロントサテライトとの間

の距離が大きい場合や、仕様空間の音響特性が好ましくない場合など、位相設定を180°にしておい

た方が有利なことが、稀にあります。しかし原則としては、基本音域下部がフルに響く位置が適切な

設定といえます。

ヒューズ（9）

ヒューズは、アンプ裏側のヒューズ止め具の横に記入されているタイプ以外はご使用になれません。

お手入れ

塗装面の掃除には、刺激の弱い家庭用洗剤のご使用をお勧めします。家具用艶出しクリーナー等はご

使用にならないで下さい。

技術仕様

配置構成： バスリフレックス, downfire

搭載： 26 cmロングストロークドライバー

出力能力RMS/Max.： 125 / 250 Watt

周波数範囲： 22 – 150 Hz

分離周波数： 50 – 150 Hz調整可能

寸法（幅ｘ高ｘ奥行）： 320 x 470 x 430 mm

付属品： 配電コード

技術仕様データは変更することがありますのでご注意ください。

37

1

38

2

FRONT R

SUBWOOFER

AMPLIFIER / RECEIVER

FRONT L

39

3

FRONT R

SUBWOOFER

REAR L REAR R

RECEIVER

FRONT L CENTER

40
