Инструкция по сборке шкафа Java. Модель: JFV65 и JFV75

Благодарим Вас за приобретение шкафа серии Java производства Sanus Systems. В случае возникновения

любых вопросов по этому или другим изделиям компании Sanus Systems, обращайтесь по телефону

800-359-5520 (США) или 31 (0) 20 5708923 (Европа). Вы также можете посетить наш веб-сайт www.sanus.

com.Сотрудники нашей службы работы с покупателями незамедлительно помогут Вам решить все вопросы,

связанные с установкой устройства, а также с недостающими либо поврежденными деталями. Тщательно

проверьте наличие всех деталей и отсутствие заводского брака. Не используйте бракованные детали.

Запасные части к изделиям компании Sanus, приобретенным через уполномоченных агентов по продаже,

будут доставлены непосредственно по указанному Вами адресу. Решив вернуть изделие в магазин, где Вы

его приобрели, обратитесь, пожалуйста, сначала в компанию Sanus Systems.

Необходимые инструменты: крестообразная отвертка.

Примечание: тщательно проверьте наличие всех нижеперечисленных деталей.

Крепежные детали: Детали изображены в реальном размере.

Эксцентрик стяжки (a) – 18 шт. Винт эксцентриковой стяжки (b) – 18 шт. Штырь (c) – 26 шт.

Бочонок для винтовой стяжки (d) – 4 шт. Винт для винтовой стяжки (e) – 4 шт.

Винт М6 (f) – 8 шт. Резиновая опорная шайба Алюминиевая опорная шайба

(g) – 8 шт. (h) – 8 шт.

PYCCKO

Держатель полки (i) – 12 шт. Винт держателя полки (j) – 12 шт. Протекторы дверец (k) – 8 шт.

Винт для основания (l) – 8 шт. Скользящая ножка (m) – 8 шт. Ключ шестигранный (n) – 1 шт.

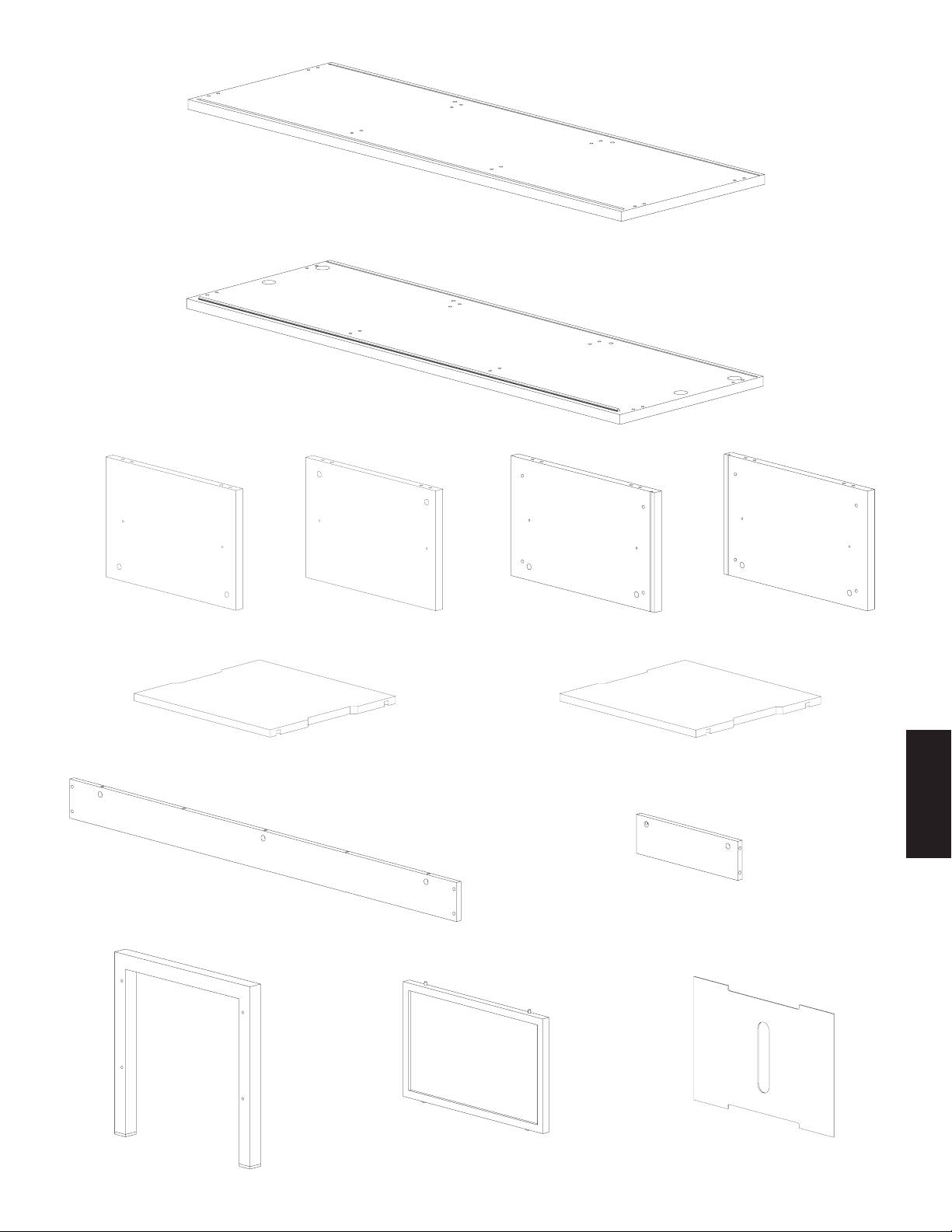

Верхняя панель (o) – 1 шт.

Нижняя панель (p) – 1 шт.

Правая внутренняя панель Левая внутренняя панель Правая наружная панель Левая наружная панель

(q) – 1 шт. (r) – 1 шт. (s) – 1 шт. (t) – 1 шт.

PYCCKO

Полка боковая (u) – 2 шт. Полка средняя (v) – 1 шт.

Передняя панель основания (w) – 2 шт. Боковая панель основания (x) – 2 шт.

Ножка (y) – 2 шт. Дверца (z) – 2 шт. Задняя панель (aa) – 3 шт.

Шаг 1. Подготовка верхней панели

Поставьте верхнюю панель (o) лицевой стороной вниз на мягкую поверхность, чтобы не поцарапать покрытие.

Вставьте в отверстия в верхней панели 8 винтов эксцентриковой стяжки (b) и 8 штырей (c), как показано

на рисунке 1. Затяните винты эксцентриковой стяжки с помощью крестообразной отвертки. Затем вставьте

бочонок для винтовой стяжки (d) в отверстие так, чтобы отверстие сбоку гайки сответствовало отверстию

в задней поверхности панели. Вставьте каждый бочонок для винтовой стяжки в отверстие, как показано на

увеличенном изображении к рисунку 1. Затем завинтите винты для винтовой стяжки (е) в отверстия в задней

поверхности верхней панели, как показано на увеличенном изображении к рисунку 1. Затяните каждый

винт для винтовой стяжки настолько, чтобы он на 6,4 mm (1/4 дюйма) выступал из панели.

Увеличенное изображение

d

b

c

e

Рисунок 1

o

Шаг 2. Присоединение наружных панелей

Установите эксцентрики стяжки (a) в отверстия в наружных панелях (s, t), как показано на рисунке 2. Стрелка

на эксцентрике должна показывать на отверстие снаружи, как показано на увеличенном изображении A.

Приставьте каждую наружную панель к верхней панели (о), чтобы убедиться, что штыри (c) и винты

эксцентриковой стяжки (b) расположены соответственно отверстиям. Паз в задней части верхней панели

должен соответствовать пазу в наружной панели. Затяните эксцентрики в каждой наружной панели в

направлении по часовой стрелке. Увеличенное изображение

PYCCKO

a

Рисунок 2

Паз c b

o

Паз

Примечание:

Эксцентрики нужно

затягивать по

часовой стрелке.

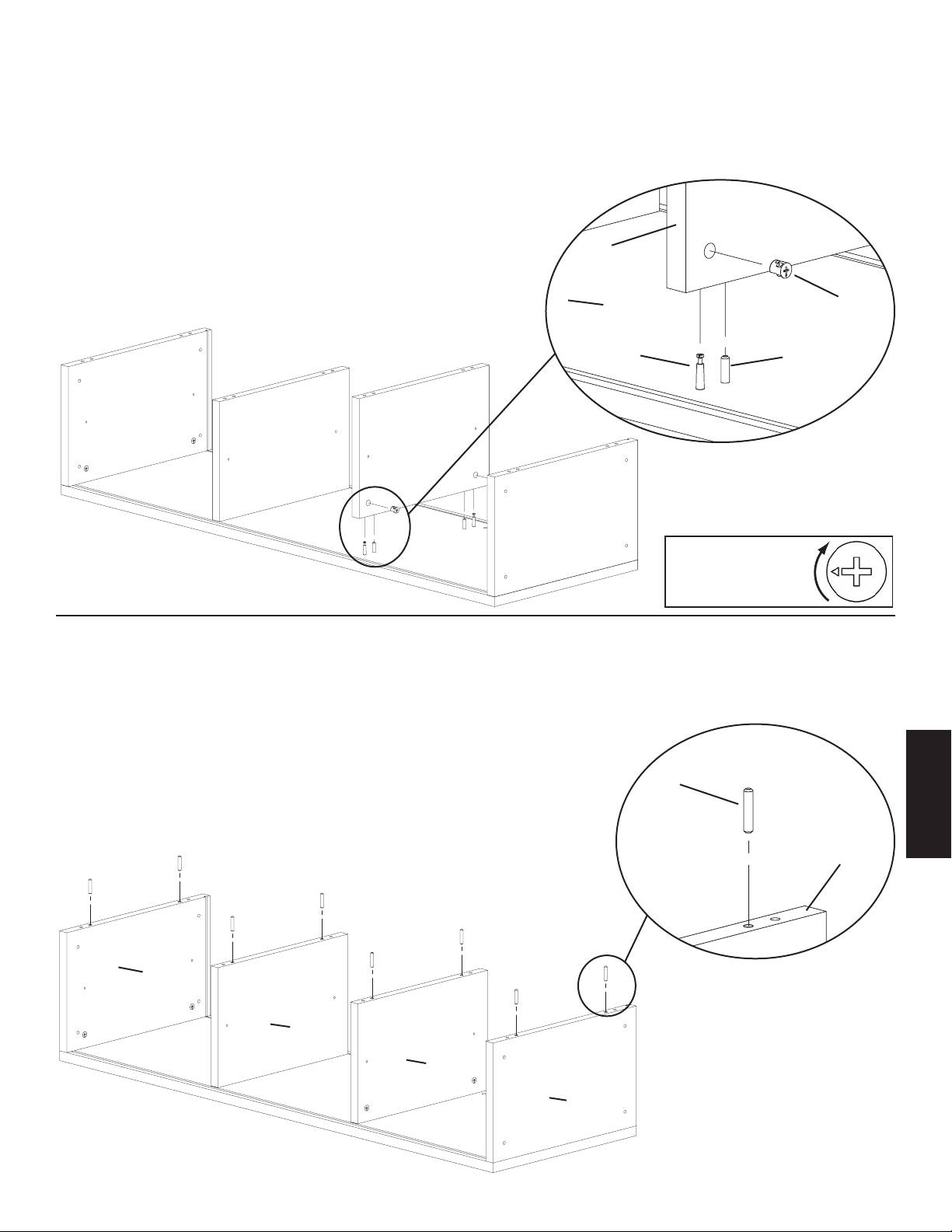

Шаг 3. Присоединение внутренних панелей

Установите эксцентрики (a) в отверстия во внутренних панелях (q, r), так же, как и выполняя шаг 2.

Установите внутреннюю панель таким образом, чтобы отверстия соответствовали штырям (с) и винтам

эксцентриковой стяжки (b), как показано на увеличенном изображении к рисунку 3. Внутренние панели не

должны блокировать паз. Эксцентрики во внутренних панелях должны быть обращены к наружным панелям.

Затяните все эксцентрики на обеих внутренних панелях.

Увеличенное изображение

r

o a

Рисунок 3

b c

Примечание:

Эксцентрики нужно

затягивать по

часовой стрелке.

Шаг 4. Установка штырей

Вставьте в отверстия на торцовой стороне панелей (q, r, s, t ) 8 штырей (c), как показано на увеличенном

изображении к рисунку 4. Штыри нужно вставить в отверстия, расположенные ближе к середине панели.

Увеличенное изображение

PYCCKO

c

Рисунок 4

t

s

q

r

t

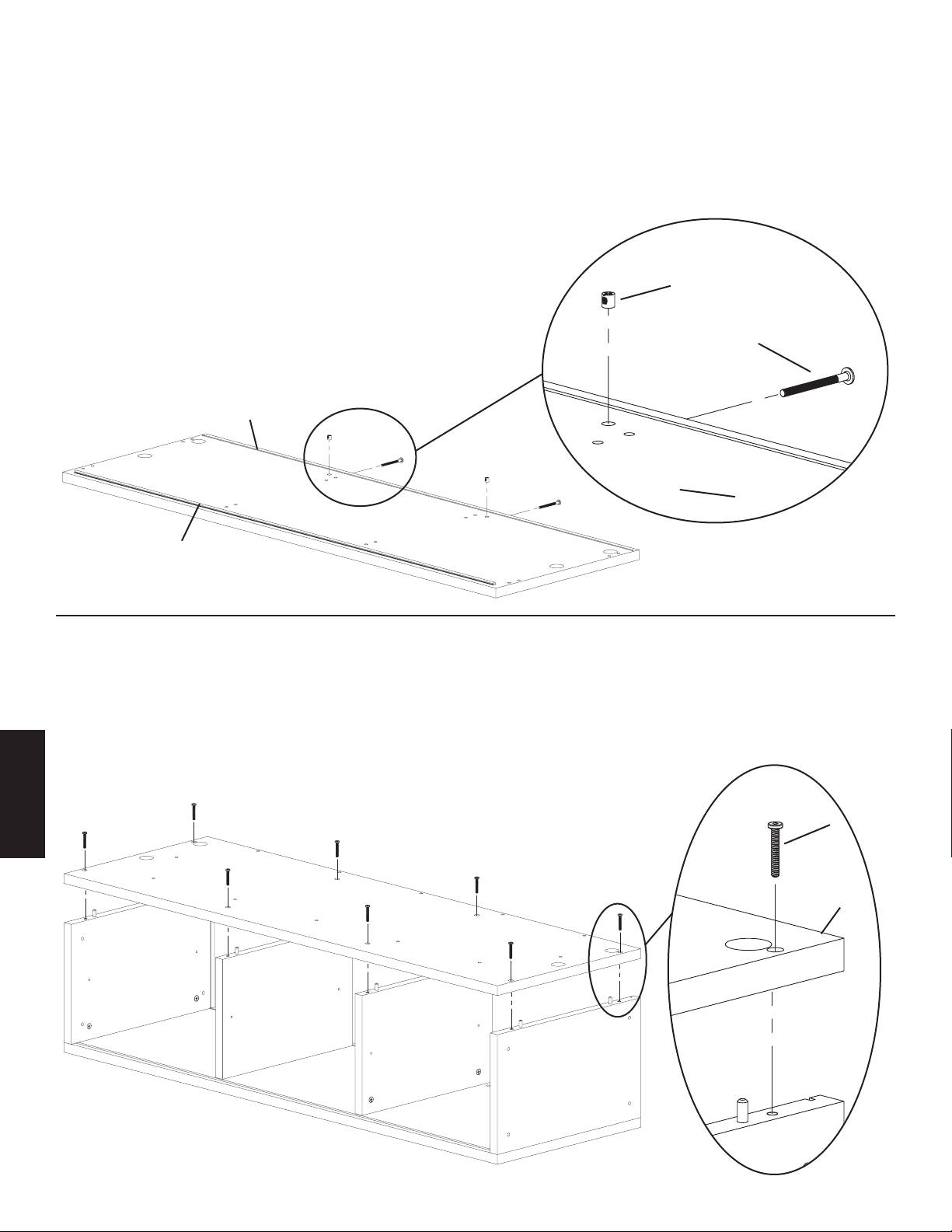

Шаг 5. Установка бочонка и винта для винтовой стяжки

Положите нижнюю панель лицевой стороной вниз и пазом и колеей вверх на мягкую поверхность, чтобы

не поцарапать покрытие. Затем вставьте бочонок для винтовой стяжки (d) в отверстие так, чтобы отверстие

сбоку бочонка соответствовало отверстию в задней поверхности панели. Вставьте каждый бочонок для

винтовой стяжки в отверстие, как показано на увеличенном изображении к рисунку 5. Затем завинтите винты

для винтовой стяжки (е) в отверстия в задней поверхности верхней панели, как показано на увеличенном

изображении к рисунку 5. Затяните каждый винт для винтовой стяжки настолько, чтобы он на 6,4 mm

(1/4 дюйма) выступал из панели.

Увеличенное изображение

d

e

Рисунок 5

Паз

p

Колея

Шаг 6. Установка нижней панели

Переверните нижнюю панель (p), чтобы паз и колея были обращены вниз. Установите нижнюю панель таким

образом, чтобы она села на панели (q, r, s, t), а четыре отверстия большого диаметра были обращены назад,

как показано на рисунке 6. Вставьте винты для основания (l) через нижнюю панель в соответствующие

отверстия в боковых панелях. Как это сделать, показано на увеличенном изображении к рисунку 6.

Увеличенное изображение

Рисунок 6

l

PYCCKO

p

Шаг 7. Подготовка нижней панели

Вставьте в отверстия в нижней панели (p) 6 штырей (c) и 6 винтов эксцентриковой стяжки (b), как показано

на увеличенном изображении к рисунку 7. Надежно затяните все винты эксцентриковой стяжки с помощью

крестообразной отвертки.

Увеличенное изображение

b

Рисунок 7

c

p

Шаг 8. Сборка основания

Вставьте в отверстия 4 винта эксцентриковой стяжки (b), 4 штыря (c) и 10 эксцентриков (a), как показано на

рисунке 8. Затяните винты эксцентриковой стяжки с помощью крестообразной отвертки. Затем, соедините

переднюю панель основания (w) с боковыми панелями основания (x). Затяните 4 эксцентрика на боковых

панелях основания. Собранное основание должно представлять собой сплошной прямоугольник.

PYCCKO

Рисунок 8

c

x w

b

a

Примечание:

Эксцентрики нужно

затягивать по

часовой стрелке.

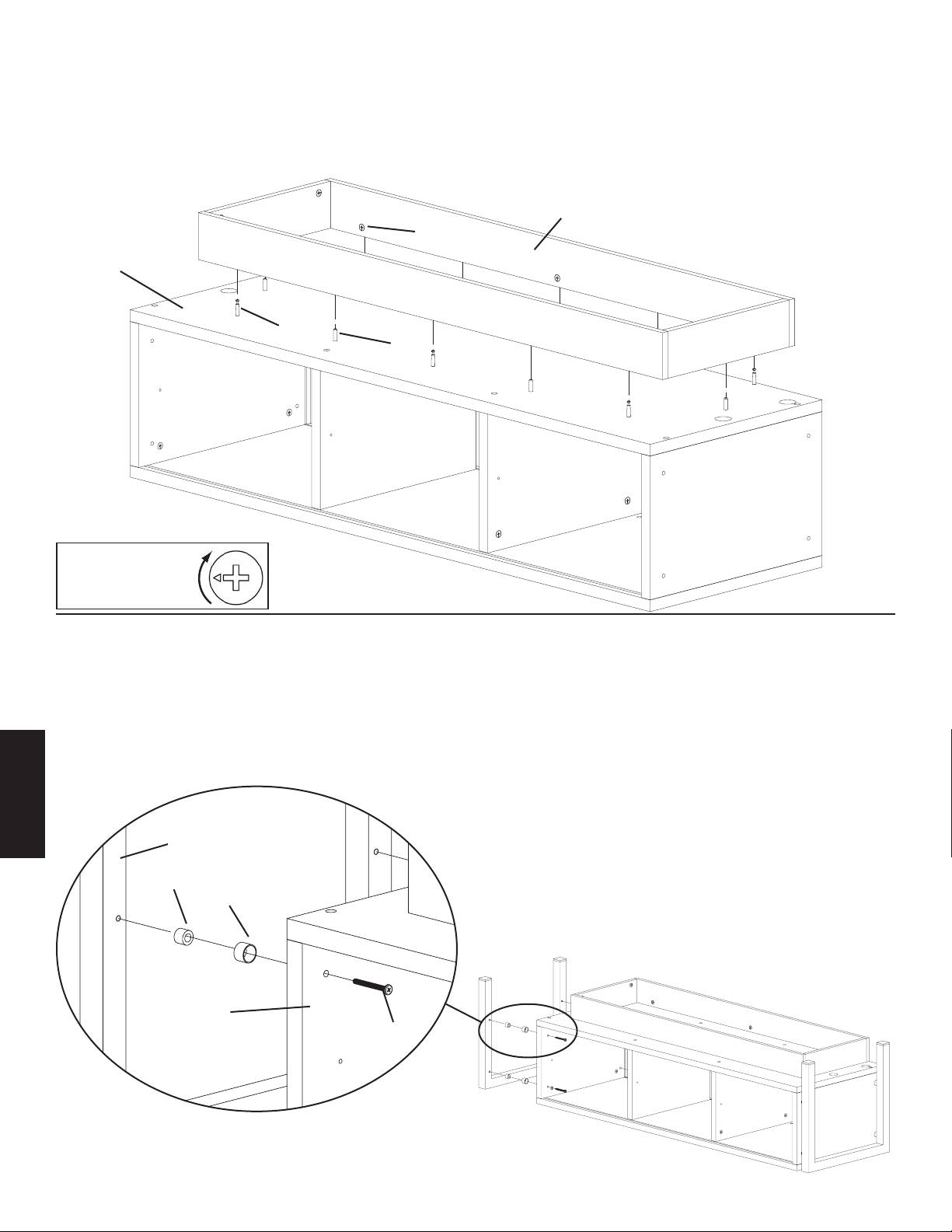

Шаг 9. Присоединение собранного основания к нижней панели

Переверните основание и приставьте его к основанию (p) так, чтобы отверстия в основании соответствовали

винтам эксцентриковой стяжки (b) и штырям (c). Затяните все 6 эксцентриков (a) на передних панелях

основания (w), которые соответствуют винтам эксцентриковой стяжки в нижней панели, чтобы закрепить

собранное основание на нижней панели.

Рисунок 9

w

a

p

b

c

Примечание:

Эксцентрики нужно

затягивать по

часовой стрелке.

Шаг 10. Установка ножек

Чтобы установить ножку (y), предварительно вставьте в алюминиевую опорную шайбу (h) резиновую опорную

шайбу (g). Затем завинтите винт M6 (f) через наружную боковую панель (s, t) и опорные шайбы в ножку.

Как это сделать, показано на увеличенном изображении к рисунку 10. Повторите то же самое с остальными

ножками. Туго затяните винты М6 с помощью шестигранного ключа (n).

Увеличенное изображение

PYCCKO

y

g

h

Рисунок 10

s

f

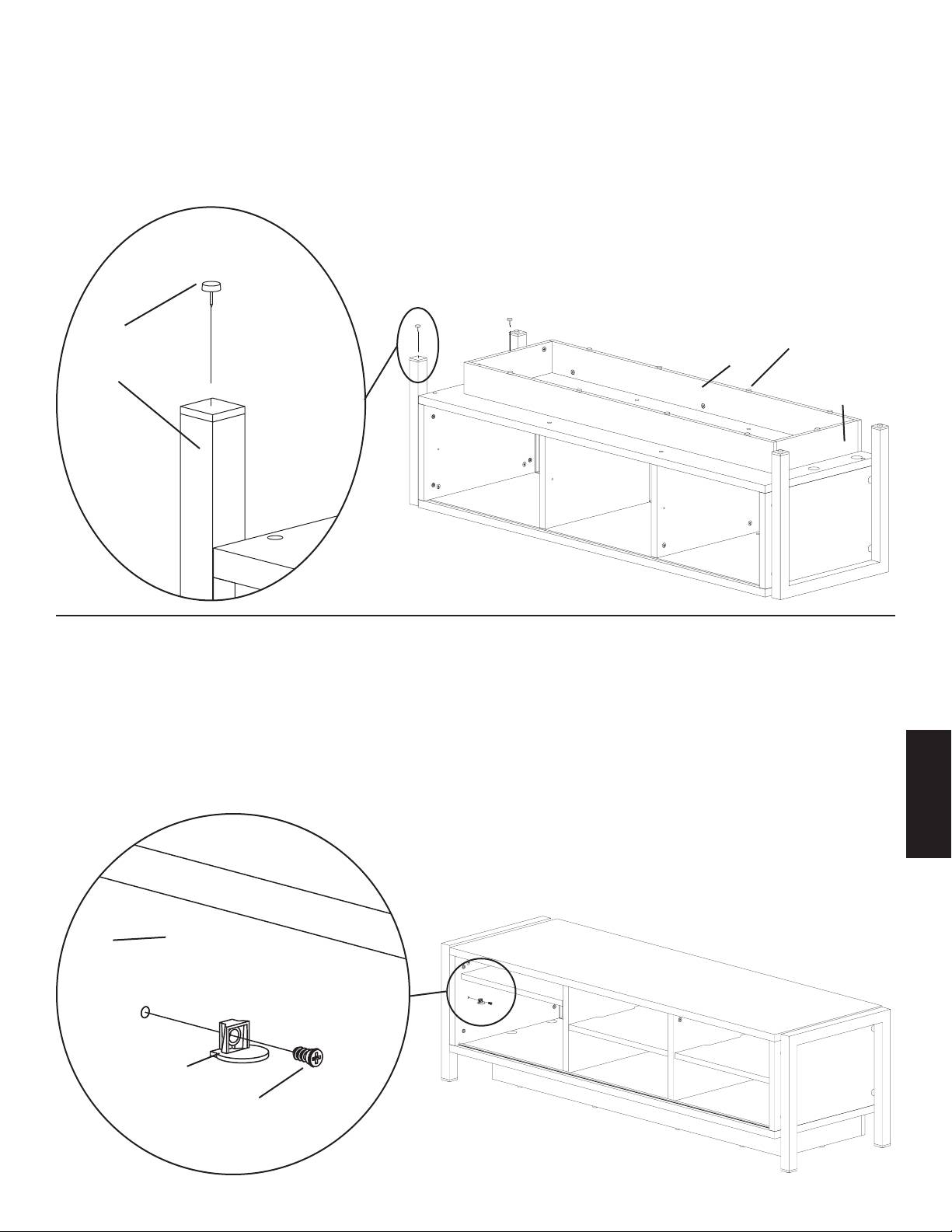

Шаг 11. Установка скользящих ножек

Осторожно забейте скользящую ножку (m) в каждую ножку (y), а также в места, обозначенные на передней

панели основания (w) и боковых панелях основания (x). Как это сделать, показано на увеличенном

изображении к рисунку 11.

Увеличенное изображение

Рисунок 11

m

m

w

y

x

Шаг 12. Установка полок

Вставьте винты для держателей полок (j) в держатели полок (i) и затем в панели, как показано на

увеличенном изображении к рисунку 12. Затяните винты для держателей полок с помощью крестообразной

отвертки. Таким же образом установите все 12 держателей полок. Установите полки (u, v) в корпус сверху

на держатели. Нажмите на полку сверху, чтобы она села на место.

Примечание: Коннекторы на боковых полках (u) находятся ближе к переднему и заднему краям полки

PYCCKO

в сравнении со средней полкой (v). Отверстия в обеих боковых полках размещены одинаково.

Увеличенное изображение

Рисунок 12

t

i

j

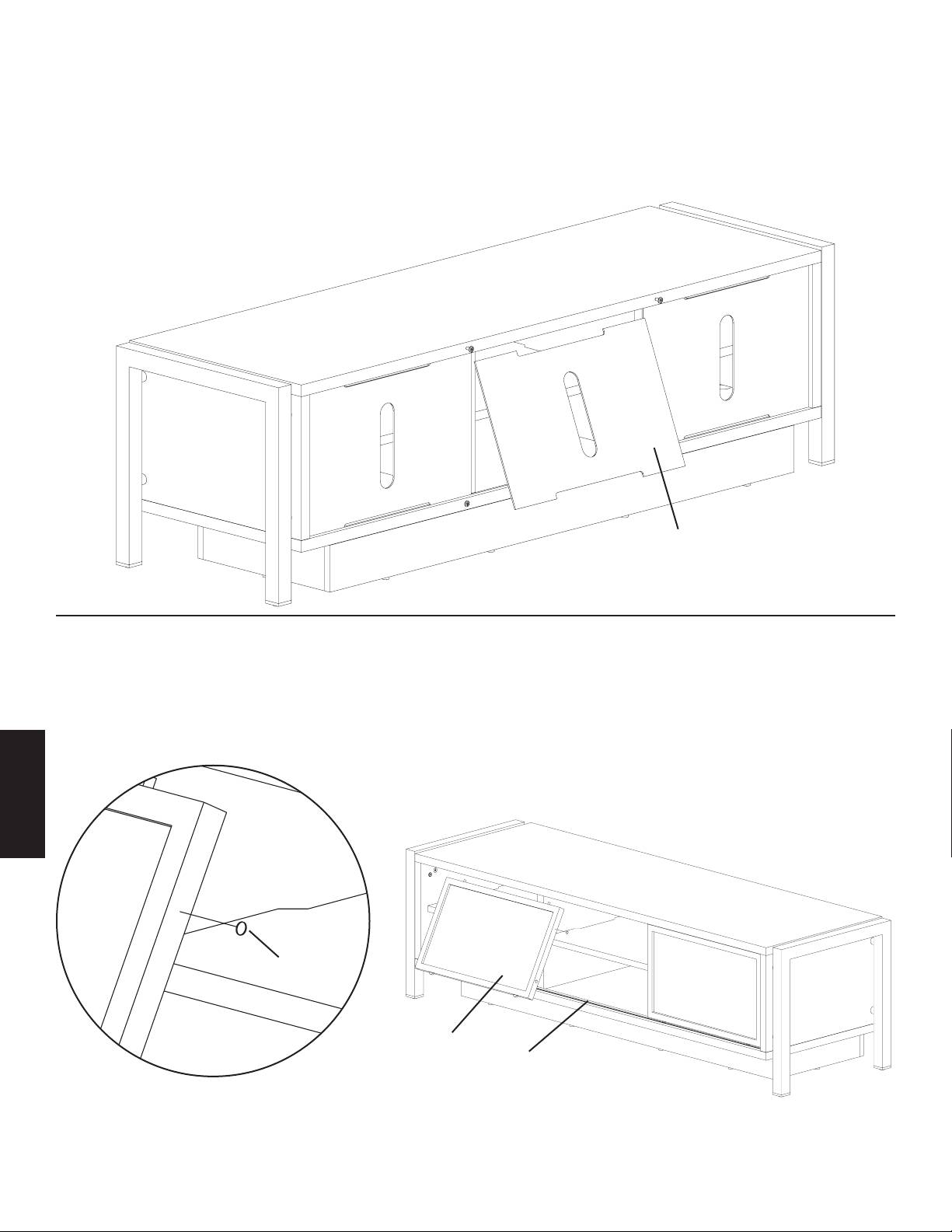

Шаг 13. Присоединение задних панелей

Вставьте верхний край задней панели (aa) в верхний паз, а нижний край – в нижний паз, как показано на

рисунке 13. Установив первую заднюю панель, отодвиньте ее до упора влево. Установив вторую заднюю

панель, отодвиньте ее до упора вправо. Затем, установите последнюю заднюю панель в средний проем.

Примечание: Последней следует устанавливать среднюю заднюю панель. Сначала установите две

боковые задние панели. Правая и левая задние панели должны войти в паз в боковых панелях

шкафа.

Рисунок 13

aa

Шаг 14. Установка дверец

Установите с каждой стороны каждой дверцы по протектору (k), как показано на увеличенном изображении

к рисунку 14. Держите дверцу (z) гладкой поверхностью вверх. Затем установите дверцу таким образом,

чтобы выступы на ее верхнем краю вошли паз в верхней панели (o), а колесики снизу – в колею в нижней

панели (p), как показано на рисунке 14. Дверцы должны свободно ходить по колее.

Увеличенное изображение

Рисунок 14

PYCCKO

k

z

Колея

Примечание: Если дверцы не (z) не ходят свободно, убедитесь,

что колесики правильно установлены в колею.
