Sennheiser SR 2020-D: Bedienelemente

Tourguide2020_516509_0909_Sp6.book Seite 12 Montag, 22. März 2010 1:12 13

Bedienelemente

Die Kinnbügel-Empfänger HDE 2020 D





쐋



6





 Kinnbügel

 Kanalanzeige

 Ladezustand, rote/grüne LED

 vierstufige Ladezustands-

anzeige

 Anzeige

 Lautstärkeanzeige

 Lautstärkeregler

 Funksignalanzeige

 Kanalwahltaste /

 Ladekontakte

12

Tourguide2020_516509_0909_Sp6.book Seite 13 Montag, 22. März 2010 1:12 13

Bedienelemente

Der Empfänger EK 2020 D









6



쐋



햴





 Lautstärkeregler

 Kanalanzeige

 Kanalwahltaste /

 Ladezustandsanzeige

 LCD-Anzeige

 Lautstärkeanzeige

 LED Ladezustand

 Funksignalanzeige

 Taste zum Ein-/Ausschalten

 Anschluss für Kopfhörer

13

Tourguide2020_516509_0909_Sp6.book Seite 14 Montag, 22. März 2010 1:12 13

Bedienelemente

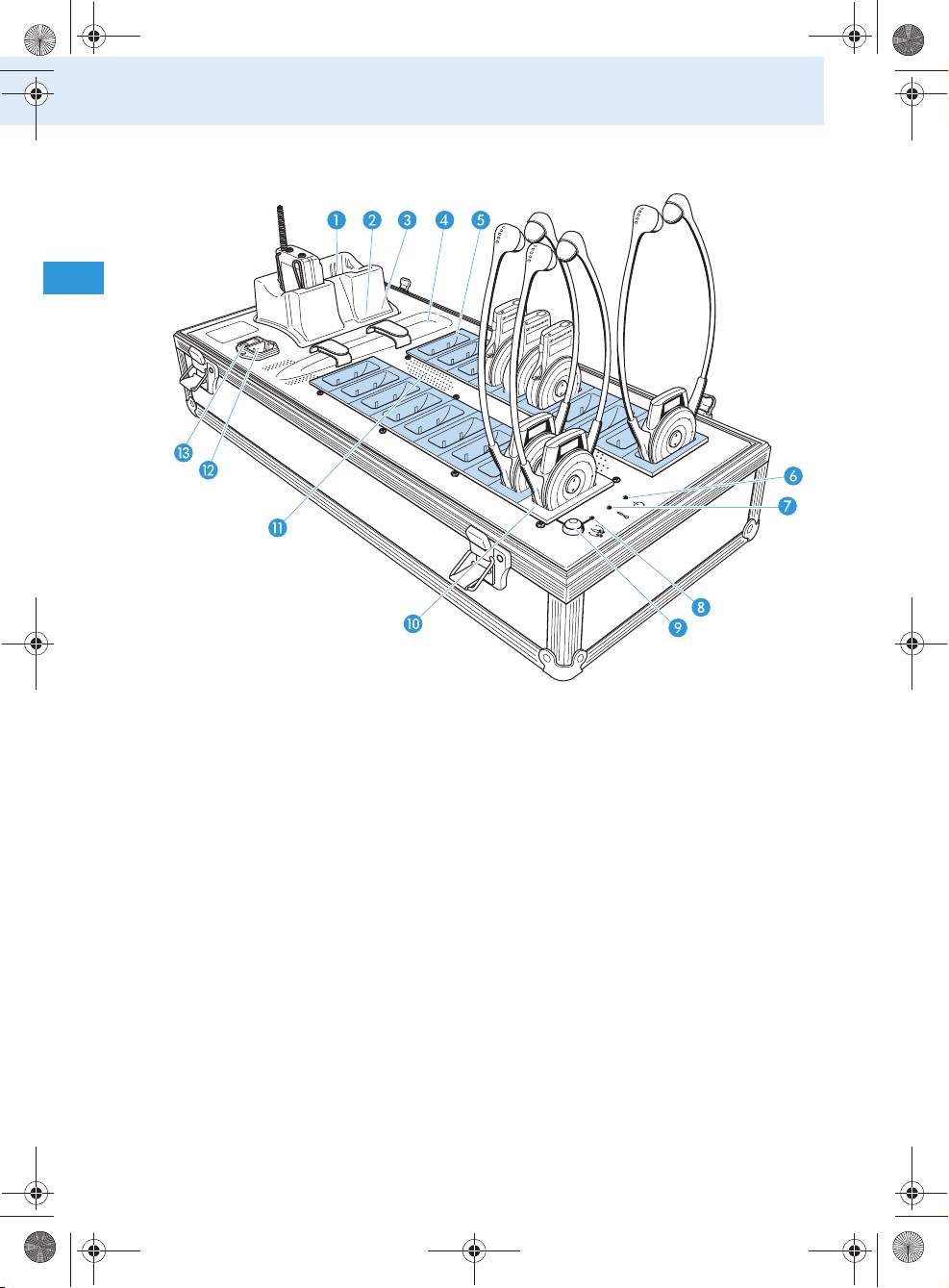

Der Ladekoffer EZL 2020-20 L

 Ladeschacht für

 LED COPY AVAILABLE

Akkupack/Taschensender

 Taste COPY

 rote LED CHARGE/ERROR

 Ladeschacht mit Kanal-Kopier-

 grüne LED READY

funktion (Master)

 Ablage für Funkmikrofon

 Lüftungsöffnungen

 19 Ladeschächte für Empfänger

 Netzanschluss

(Slave, hellblau hinterlegt)

 Netzschalter

 LED POWER

 LED TEMP ERROR

14

Tourguide2020_516509_0909_Sp6.book Seite 15 Montag, 22. März 2010 1:12 13

Bedienelemente

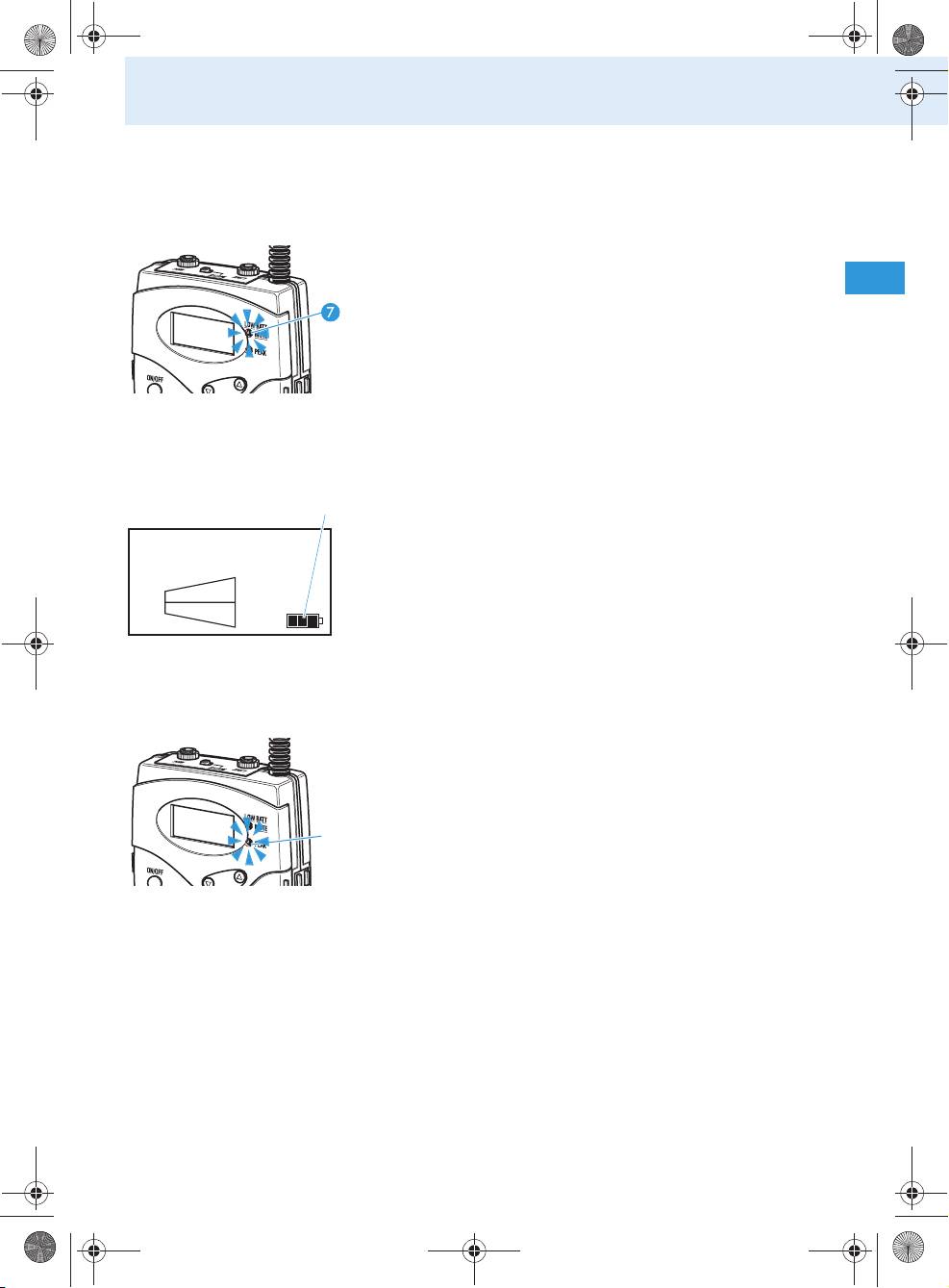

Anzeigen am Taschensender

Betriebs- und Batterieanzeigen

Die rote LED LOW BATT/MUTE  informiert Sie über

den Betriebszustand des Taschensenders:

Rote LED leuchtet nicht:

Der Taschensender ist eingeschaltet und der Lade-

zustand der Batterien bzw. des Akkupacks ist

ausreichend.

Rote LED blinkt:

Der Ladezustand der Batterien bzw. des Akkupacks

BA 2015 reicht nur noch für kurze Zeit (LOW BATT).

Zusätzlich informiert die vierstufige

Ladezustands-

햴

anzeige

 im Display über den Ladezustand der

Batterien bzw. des Akkupacks BA 2015:

CH 03

3 Segmente Ladezustand ca. 100 %

LINE

2 Segmente Ladezustand ca. 70 %

MIC

1 Segment Ladezustand ca. 30 %

Batteriesymbol blinkt LOW BATT

Peak-Anzeige

Die gelbe LED PEAK  leuchtet dauerhaft, wenn der

NF-Eingang des Taschensenders übersteuert wird.

Dadurch wird die Wiedergabe in den Empfängern

verzerrt. Um eine unverzerrte Wiedergabe sicher-



zustellen, vermindern Sie die Eingangsempfindlichkeit

eines oder beider Eingänge (siehe „Eingangsempfind-

lichkeit des Line-Eingangs am Taschensender ändern“

auf Seite 42 und „Eingangsempfindlichkeit des

Mikrofon-Eingangs am Taschensender ändern“ auf

Seite 43).

15

Tourguide2020_516509_0909_Sp6.book Seite 16 Montag, 22. März 2010 1:12 13

Bedienelemente

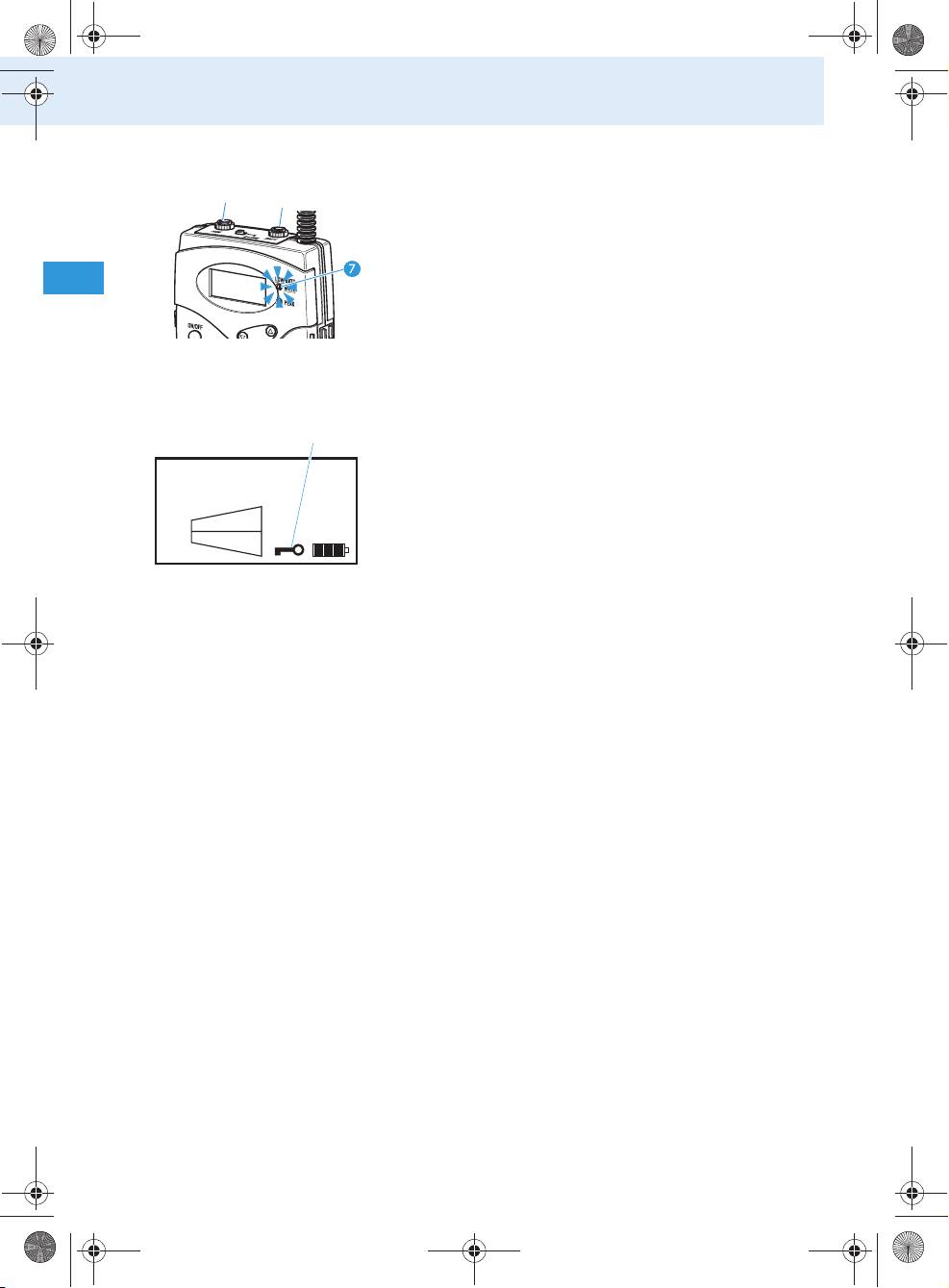

MUTE-Anzeige

쐋

Die rote LED LOW BATT/MUTE  leuchtet permanent,



solange Sie den Taschensender stummgeschaltet

haben (siehe „Geräte stummschalten“ auf Seite 40).

Hinweis:

Bei aktivierter Stummschaltun4g (MUTE) ist der

Mikrofon-Eingang



stummgeschaltet, jedoch nicht

der Line-Eingang



.

Anzeige der Tastensperre

Das Symbol für eingeschaltete Tastensperre





erscheint, wenn Sie die Tastensperre eingeschaltet

haben (siehe „Tastensperre ein-/ausschalten“ auf

CH 03

Seite 46).

LINE

MIC

Hinterleuchtung der Anzeige

Die Anzeige bleibt nach einem Tastendruck ca.

30 Sekunden hinterleuchtet.

Anzeige des Stromspar-Modus

Wenn der Taschensender innerhalb von 5 Minuten

kein Audiosignal detektiert oder stummgeschaltet

ist, schaltet er in den Stromspar-Modus. Im Display

erscheint „CH OFF“ und das Sendesignal wird abge-

schaltet.

Sobald der Taschensender ein Audiosignal detektiert,

schaltet er automatisch auf Sendebetrieb und die

Anzeige wechselt wieder auf den eingestellten Kanal.

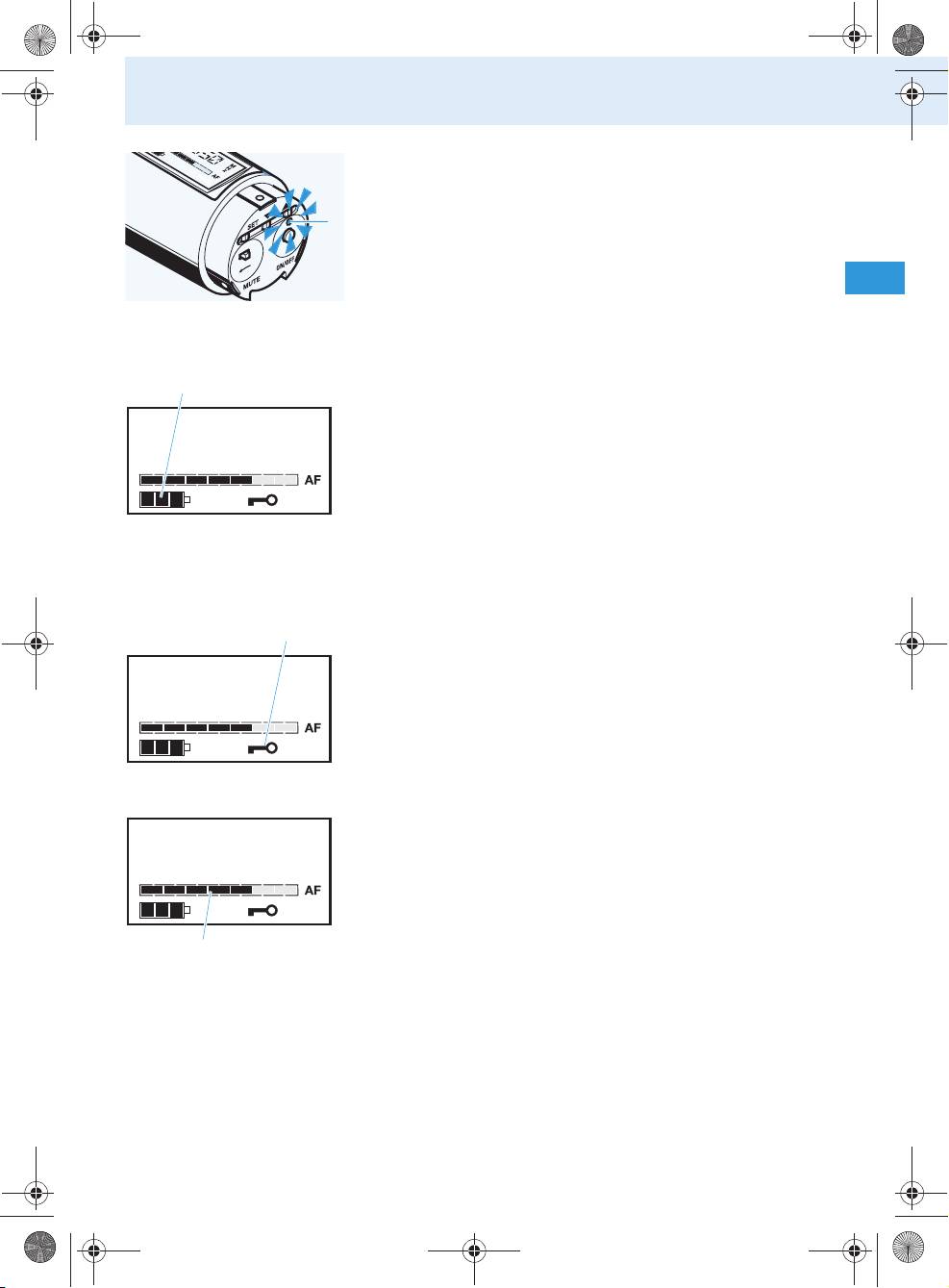

Anzeigen am Funkmikrofon

Betriebs- und Batterieanzeigen

Die rote LED (LOW BATT/ON)  informiert Sie über

den Betriebszustand des Funkmikrofons:

16

Tourguide2020_516509_0909_Sp6.book Seite 17 Montag, 22. März 2010 1:12 13

Bedienelemente

Rote LED leuchtet:

Das Funkmikrofon ist eingeschaltet und der Ladezu-

stand der Batterien bzw. des Akkupacks BA 2015 ist



ausreichend.

Rote LED blinkt:

Der Ladezustand der Batterien bzw. des Akkupacks

BA 2015 reicht nur noch für kurze Betriebszeit

(LOW BATT)!

Zusätzlich informiert die vierstufige Anzeige  im

햴

Display über den Ladezustand der Batterien bzw. des

Akkupacks BA 2015:

CH 03

3 Segmente Ladezustand ca. 100 %

2 Segmente Ladezustand ca. 70 %

1 Segment Ladezustand ca. 30 %

Batteriesymbol blinkt LOW BATT

Anzeige der Tastensperre

Das Symbol für eingeschaltete Tastensperre 



erscheint, wenn Sie die Tastensperre eingeschaltet

haben (siehe „Tastensperre ein-/ausschalten“ auf

CH 03

Seite 46).

Aussteuerungsanzeige

Die Anzeige des Audio-Pegels (AF)  zeigt die

CH 03

Aussteuerung des Funkmikrofons an.

Ist der Audio-Eingangspegel zu hoch, schlägt die

Anzeige des Audio-Pegels (AF)  für die Dauer der

Übersteuerung voll aus. Sie können die Aussteuerung



ändern, indem Sie die Eingangsempfindlichkeit des

Funkmikrofons ändern, wie auf Seite 44 beschrieben.

17

Tourguide2020_516509_0909_Sp6.book Seite 18 Montag, 22. März 2010 1:12 13

Bedienelemente

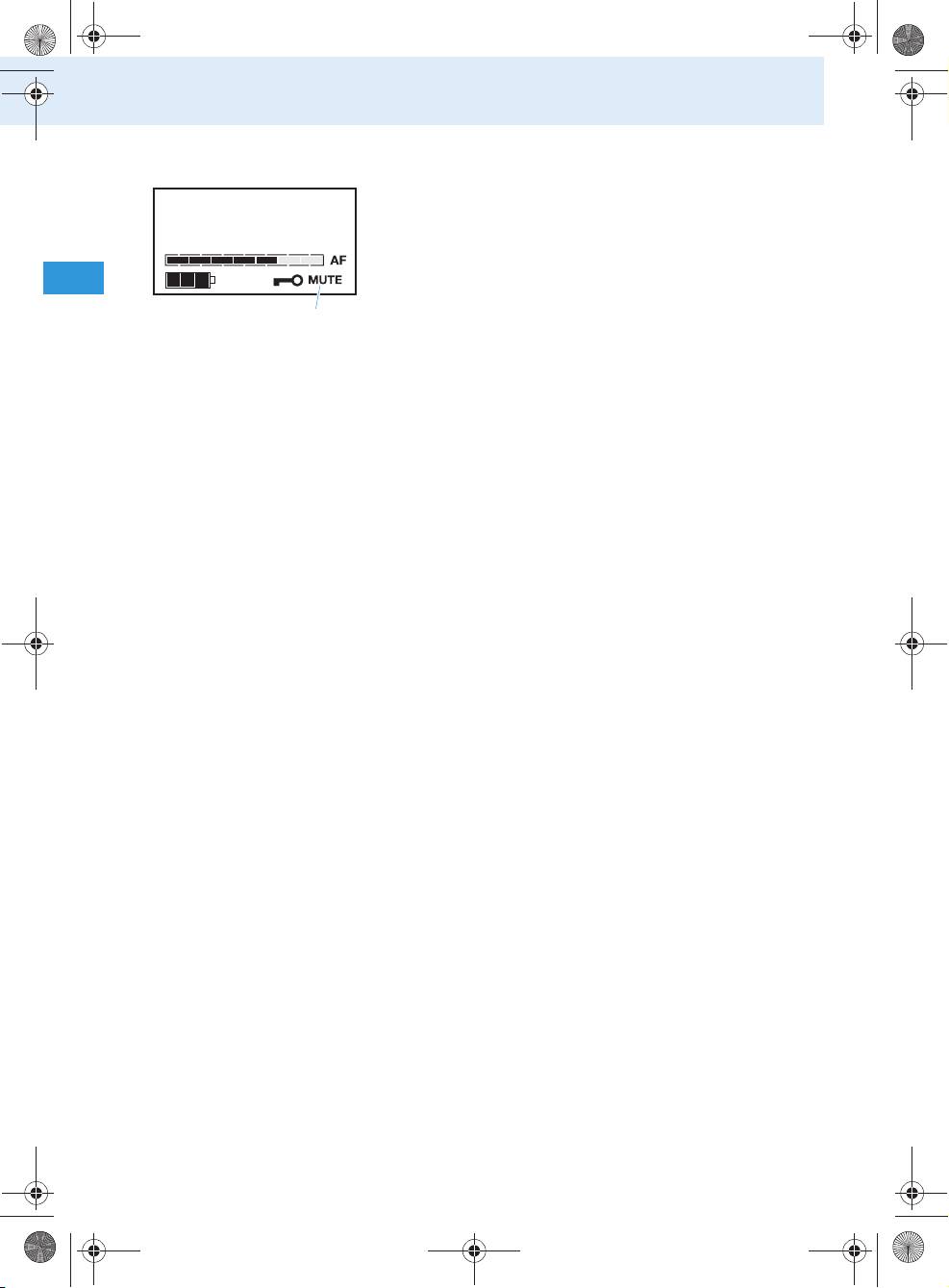

MUTE-Anzeige

Wurde das Funkmikrofon stummgeschaltet, leuchtet

CH 03

im Display die Anzeige „MUTE“  (siehe „Funkmikro-

fon stummschalten“ auf Seite 40).

Hinterleuchtung der Anzeige



Die Anzeige bleibt nach einem Tastendruck

ca. 15 Sekunden hinterleuchtet.

Anzeige des Stromspar-Modus

Wenn das Funkmikrofon innerhalb von 5 Minuten

kein Audiosignal detektiert oder stummgeschaltet ist,

schaltet es in den Stromspar-Modus. Im Display

erscheint „CH OFF“ und das Sendesignal wird abge-

schaltet.

Sobald das Funkmikrofon ein Audiosignal detektiert,

schaltet es automatisch auf Sendebetrieb und die

Anzeige wechselt wieder auf den eingestellten Kanal.

18

Tourguide2020_516509_0909_Sp6.book Seite 19 Montag, 22. März 2010 1:12 13

Bedienelemente

Anzeigen am Empfänger

Funksignalanzeige

Die Funksignalanzeige



(Mast mit Funkwellen) in der

Anzeige informiert über den Funksignal-Empfang:

Mast mit Funkwellen:

Ein ausreichend starkes Funksignal wird empfangen.

6

Mast ohne Funkwellen:

Auf dem eingestellten Kanal wird kein Funksignal

empfangen oder das Funksignal ist zu schwach.

Kein Mast, keine Funkwellen

Nur für den HDE 2020 D zutreffend: Der Empfänger

ist im Stand-by-Betrieb. Sie können dennoch Einstel-

lungen am Empfänger ändern.

Empfangsleistung

Die Empfangsleistung kann durch Körperdämpfungs-

Effekte eingeschränkt werden.

Ladekontrollanzeige

Während des Ladevorgangs informiert



•die LED des EK 2020 D bzw.

•die LED des HDE 2020 D

über den Ladezustand des eingebauten Akkus.

19

Tourguide2020_516509_0909_Sp6.book Seite 20 Montag, 22. März 2010 1:12 13

Bedienelemente

LED leuchtet rot:



Der eingebaute Akku des Empfängers wird geladen.

LED leuchtet grün:

Der eingebaute Akku des Empfängers ist vollständig

geladen. Der Empfänger kann nun verwendet werden.

LED blinkt langsam rot:

Die Temperatur des eingebauten Akkus ist außerhalb

des zulässigen Bereichs (3 °C bis 40 °C). Der Ladevor-

gang wird unterbrochen, bis sich die Akku-Tempe-

ratur wieder im zulässigen Bereich befindet.

LED leuchtet gelb/orange:

Der eingebaute Akku des Empfängers ist defekt. Bitte

wenden Sie sich an Ihren Sennheiser-Partner.

Lautstärkeanzeige

Die Lautstärkeanzeige  informiert über die Laut-

stärke des Empfängers.

6

Kanalanzeige

Die Kanalanzeige  informiert über den eingestellten

Kanal.

6

Ladezustandsanzeige

Die vierstufige Ladezustandsanzeige  informiert

über den Ladezustand des eingebauten Akkus des

6

Empfängers.

Kurz vor Ende der Akkulaufzeit blitzt die Display-

beleuchtung auf. Dies zeigt die nahende automatische

Abschaltung des Geräts an.

20

Tourguide2020_516509_0909_Sp6.book Seite 21 Montag, 22. März 2010 1:12 13

Bedienelemente

Anzeigen am Ladekoffer

Betriebsanzeige

Die LED

POWER 

leuchtet, solange die Spannungs-

versorgung eingeschaltet ist.

Temperaturanzeige

Die LED TEMP ERROR  leuchtet, wenn die Tempe-

ratur im Ladekoffer zu hoch ist (über 40 °C). Sämt-



liche Ladevorgänge werden unterbrochen, bis die



Temperatur abgesunken ist.

Anzeige für die Funktion „automatisches Kopieren“

Die LED COPY AVAILABLE



leuchtet grün, wenn die

Funktion „automatisches Kopieren“ zur Verfügung

steht. Dies ist der Fall, wenn

• sich ein eingeschalteter Empfänger im Lade-

schacht mit Kanal-Kopierfunktion (Master) 

befindet,

• und sich mindestens ein Empfänger in einem der

Ladeschächte für Empfänger (Slave, in der Abbil-

dung hellblau hinterlegt)  befindet.

Die LED COPY AVAILABLE



erlischt, wenn die Funktion

„automatisches Kopieren“ nicht zur Verfügung steht.



Dies ist der Fall, wenn



• der Empfänger im Ladeschacht mit Kanal-Kopier-

funktion (Master)  ausgeschaltet ist,

• oder der Empfänger aus dem Ladeschacht mit

Kanal-Kopierfunktion (Master)  entnommen

wird

• oder alle 19 Ladeschächte (Slave)  leer sind.

21
