Istruzioni di montaggio per il modello: VMPL50

Grazie per aver scelto un sistema di montaggio per parete VisionMount™. Questo prodotto è progettato per montare televisiori a pannello piatto che pesano

no a 59 kg su una parete verticale. In tal modo sarà possibile inclinare senza sforzi il nuovo televisore no a 12° in senza usare strumenti.

Avvertenza sulla sicurezza: se non si comprendono queste istruzioni o si hanno dubbi sulla sicurezza dell’installazione, rivolgersi a un installatore

specializzato o contattare la Sanus al numero 800.359.5520 (numero verde USA) o, in Europa, al numero +31 (0) 20 5708938. È anche possibile visitare

il sito www.sanus.com. La nostra assistenza clienti può rispondere rapidamente alle domande relative all’installazione o alle parti mancanti o difettose.

Le parti di ricambio per i prodotti Sanus acquistati attraverso i rivenditori autorizzati verranno spedite direttamente al cliente. Controllare attentamente

che non vi siano parti mancanti o difettose. Non utilizzare parti difettose. L’installazione errata può causare danni o lesioni gravi. Non utilizzare questo

prodotto per scopi diversi da quelli specicamente indicati dalla Sanus Systems. La Sanus Systems non è responsabile di danni o lesioni causati da

montaggio o utilizzo non corretti. Nota: la minuteria metallica fornita non è adatta a travi metalliche o a vecchie pareti di blocchi di calcestruzzo. Se

non si è sicuri della natura della parete, consultare un rappresentante locale.

Strumenti necessari: punta per trapano da 3/16 pollice, punta per muratura da 1/2 pollice per mattoni in cemento o installazioni con blocchi in

cemento, chiavi o chiavi a testa esagonale da 1/2 pollice, cacciavite Phillips.

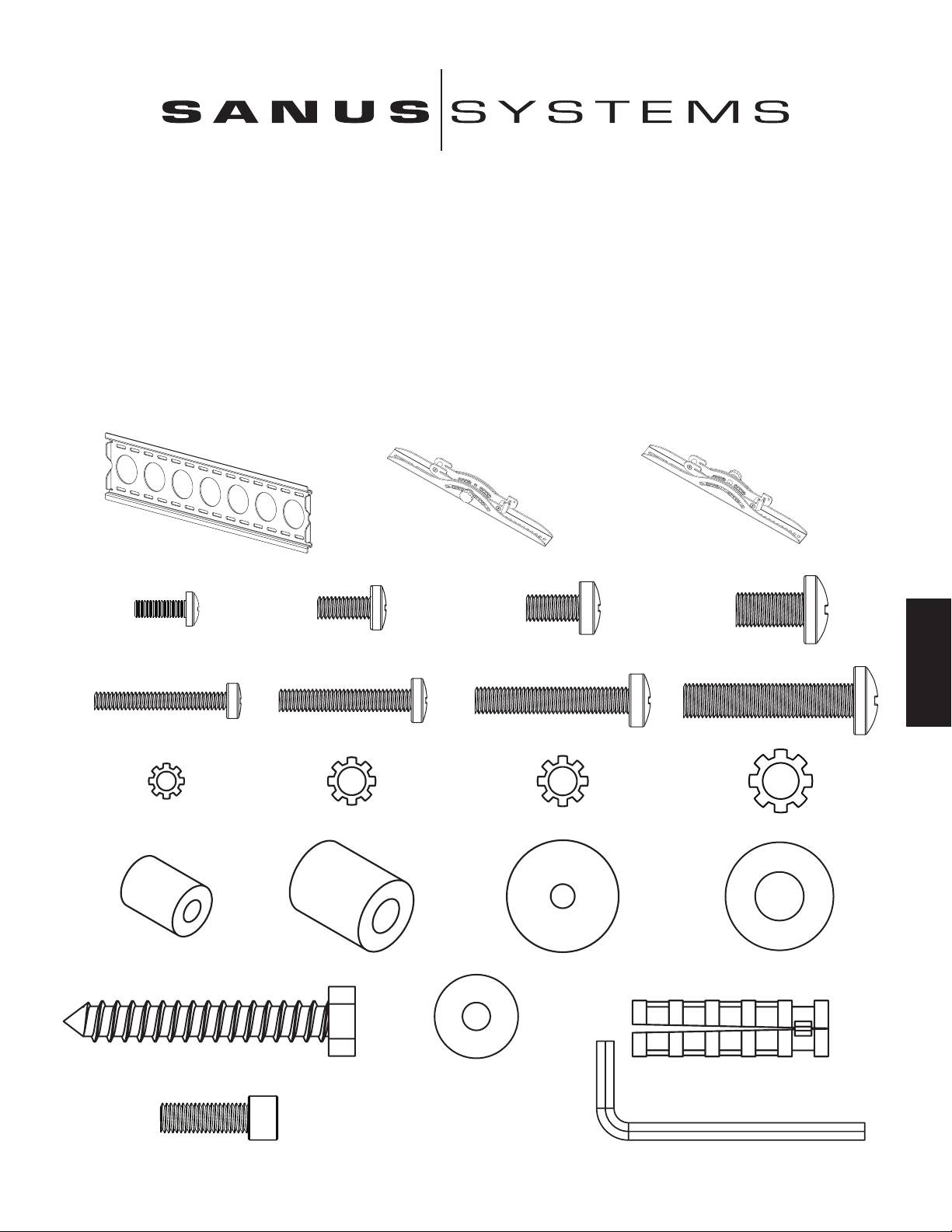

Parti fornite: *in gura non delle dimensioni reali

(1) piastra per parete - a* (1) staffa sinistra per monitor - b* (1) staffa destra per monitor - c*

(4) bullone M4 x 12 - d (4) bullone M5 x 12 - e (4) bullone M6 x 12 - f (4) bullone M8 x 16 - g

(4) bullone M4 x 30 - h (4) bullone M5 x 30 - i (4) bullone M6 x 35 - j (4) bullone M8 x 40 - k

(4) controrondella M4 - l (4) controrondella M5 - m (4) controrondella M6 - n (4) controrondella M8 - o

(4) distanziale M4/M5 - p (4) distanziale M6/M8 - q (8) rondella M4/M5 - r (4) rondella M6/M8 - s

(6) tirafondo - t (6) rondella per tirafondo - u (6) ancora per cemento - v

(2) bullone di sicurezza - w (1) chiave a brugola - x*

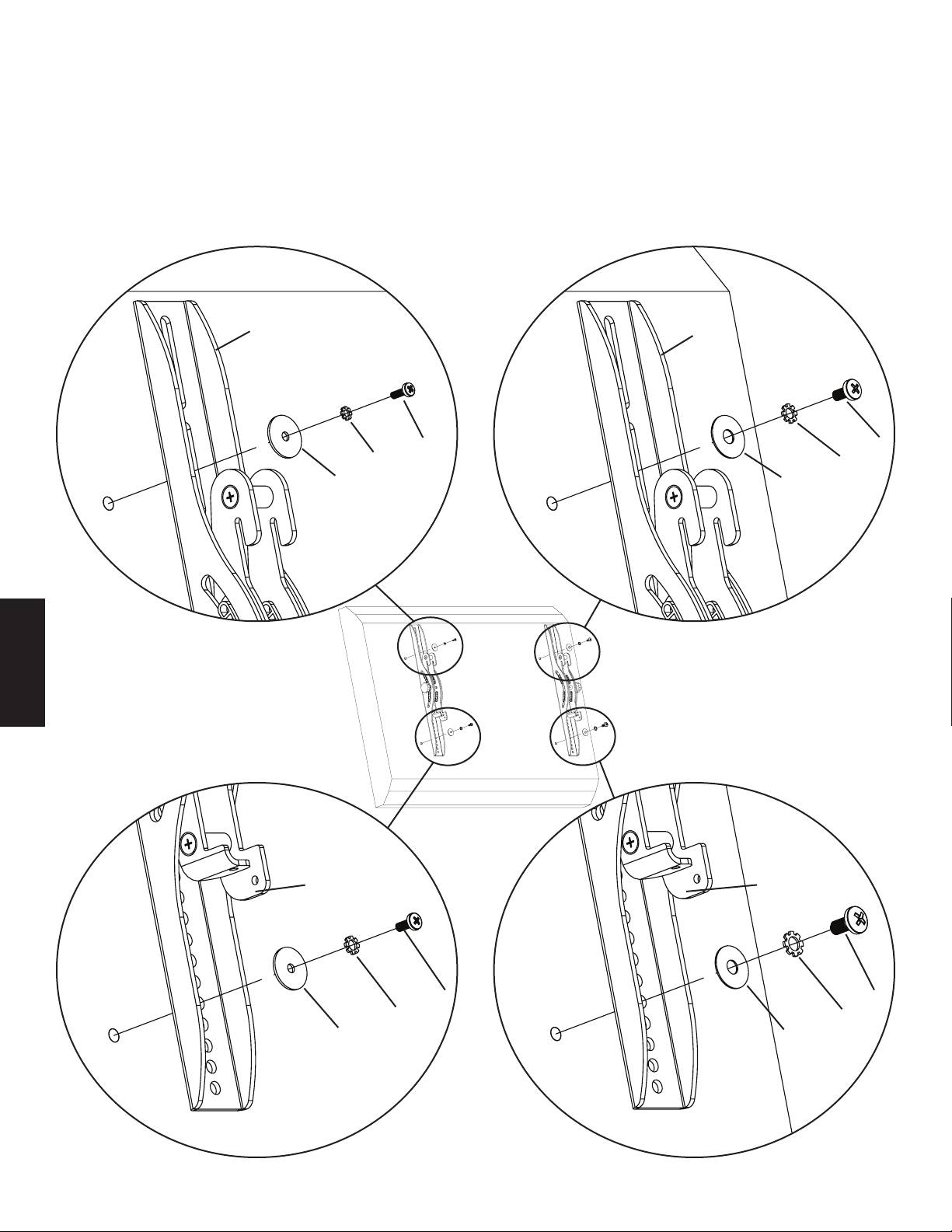

Fase 1: montare le staffe del monitor al televisore con retro piatto

Innanzitutto, stabilire il diametro dei bulloni (d, e, f, g) che devono essere avvitati a mano alla TV nell’inserto lettato sul retro della TV.

Se si incontrano delle resistenze, bloccarsi immediatamente! Una volta determinato il diametro corretto, vedere la Figura appropriata

che segue. Il bullone viene avvitato attraverso la controrondella appropriata (l, m, n, o) la rondella corrispondente (r, s), la staffa del

monitor (b, c) e nale nella TV. Assicurarsi che le staffe per monitor siano centrate verticalmente e a livello l’una con l’altra. Vedere la

Figura appropriata che segue.

Nota: per televisori con retro curvo o per un’ostruzione accanto all’inserto lettato, vedere la Fase 2.

Bullone di diametro M4 Bullone di diametro M6

b c

d f

l n

r s

Figura 1

ITALIANO

Bullone di diametro M5 Bullone di diametro M8

b c

e g

m o

r s

Nota: dopo aver completato la Fase 1, passare alla Fase 3.

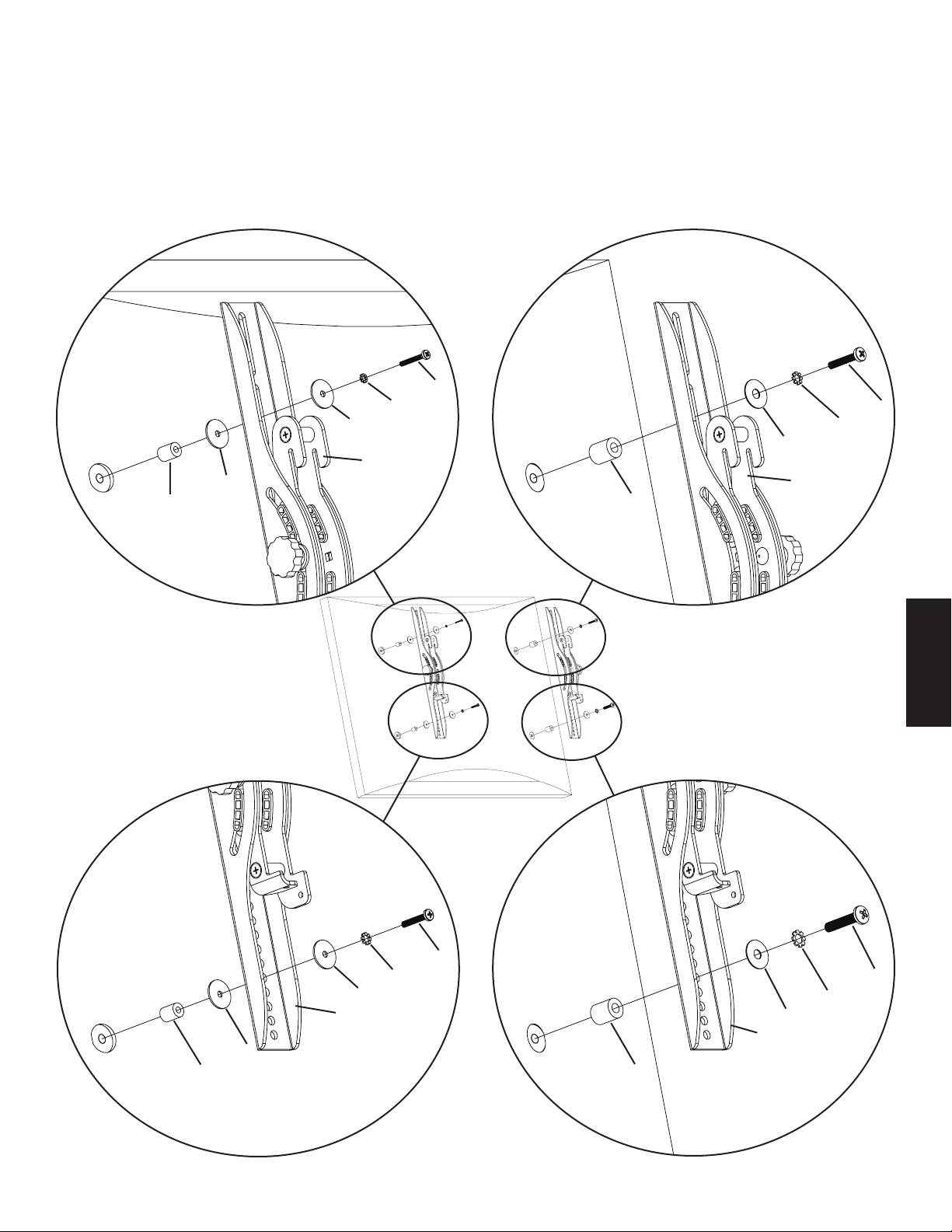

Fase 2: montare le staffe del monitor al televisore con retro curvo o un’ostruzione accanto all’inserto lettato

Innanzitutto, stabilire il diametro dei bulloni (h, i, j, k) che devono essere avvitati a mano alla TV nell’inserto lettato sul retro della TV.

Se si incontrano delle resistenze, bloccarsi immediatamente! Una volta determinato il diametro corretto, vedere la Figura appropriata che

segue. Il bullone viene avvitato attraverso la controrondella appropriata (l, m, n, o) la rondella corrispondente (r, s), la staffa del monitor

(b, c) un distanziale (p, q), una seconda rondella (r - solo M4/M5) e inne nella TV. Assicurarsi che le staffe per monitor siano centrate

verticalmente e a livello l’una con l’altra. Vedere la Figura appropriata che segue.

Bullone di diametro M4 Bullone di diametro M6

h

l j

r n

s

b

r c

p q

Figura 2

ITALIANO

Bullone di diametro M5 Bullone di diametro M8

i

m k

r o

b s

c

r

p q

Fase 3: montare la piastra a parete: Sono disponibili le opzioni di montaggio su travi di legno, mattoni, cemento e blocchi

di cemento.

Montaggio su travi di legno:

La piastra a parete (a) deve essere montata su due travi di legno distanti almeno 30,5 cm. Usare un rilevatore di travi in

legno di alta qualità per individuare due travi in legno adiacenti. È una buona idea vericare la posizione delle travi in legno con un

punteruolo o con un chiodo sottile come nella Figura 3a. Forare in precedenza un foro ad una profondità di 6,4 cm alla quota desiderata

di ogni trave di legno usando una punta per trapano da 3/16 pollice. Assicurarsi che questi fori vengano praticati nell’area centrale delle

travi e allo stesso livello fra loro. Utilizzare la piastra a parete come maschera per contrassegnare la posizione in ogni trave. Forare fori

a una profondità di 6,4 cm usando una punta per trapano da 3/16 pollice nella posizione contrassegnata. Collegare la piastra per parete

alla parete usando i quattro tirafondi (t) e le due rondelle per tirafondo (u). Assicurarsi che la piastra per parete sia orientata in modo che

la supercie piatta al centro della piastra sia contro la parete e che una serie di tirafondi si trovi su ogni lato del centro della piastra per

parete come mostrato nella Figura 3b.

Montaggio per mattone, cemento solido e blocco di cemento:

Utilizzare la piastra a parete (a) come maschera per contrassegnare 6 posizioni per fori sulla parete. Individuare i fori esterni il più

lontano possibile dai bordi delle piastra per parete. Tre nella la superiore degli alloggiamenti e altri tre nella la inferiore. Assicurarsi

che questi fori siano a livello e vi siano almeno 15,2 cm tra ogni due fori. Effettuare con cura un foro preliminare ad una profondità di

almeno 6,4 cm usando una punta per muratura da 1/2 pollice. Inserire un’ancora per cemento (v) in ognuno di questi fori. Assicurarsi che

l’ancora sia sistemata completamente a livello con la supercie di cemento anche se vi è uno strato di stucco o altro materiale davanti.

Collegare la piastra per parete alla parete usando i sei tirafondi (t) e le sei rondelle per tirafondi (u).

Figura 3a Figura 3b

u

t a

Fase 4: Collegamento del monitor alla piastra per parete e aggiunta dei bulloni di sicurezza

Avvertenza: per sollevare alcuni televisori possono essere necessarie 2 persone. La Sanus non è responsabile di

eventuali lesioni personali o dani al prodotto.

ITALIANO

Appendere la TV sulla piastra per parete: Innanzitutto agganciare le staffe per monitor (b, c) sulla parte superiore della piastra per parete

(a), quindi consentire alla parte inferiore delle staffe per monitor di ruotare verso l’interno sotto la parte inferiore della staffa per parete

come mostrato nella Figura 4a. inserire i bulloni di sicurezza (w) nei fori lettati nella parte inferiore delle staffe per monitor e serrarli con

la chiave a brugola (x) in modo che siano inseriti dietro la linguetta inferiore sulla piastra per parete come mostrato nella Figura 4b. Inne

apporre tensione sulle manopole sulle staffe per monitor: a questo punto si è liberi di regolare il nuovo televisore a pannello piatto.

Figura 4a Figura 4b

manopola

b,c

w

a

parte inferiore

linguetta
