Fractal Design Define XL R2 Black Pearl: Struttura/design

Pulizia dei ltri

Dene XL R2 è dotato di due (2) ltri particellari sulle prese d‘aria per evitare la penetrazione

di polvere nel case. Per garantire un raffreddamento ottimale, pulire i ltri periodicamente.

• Per pulire i ltri PSU, basta far scorrere il ltro verso la parte posteriore del case e

rimuoverlo; eliminare la polvere accumulata.

• Per pulire il ltro anteriore, aprire il pannello della porta anteriore, premere i simboli

sull‘apertura per aprire lo sportello della ventola. Per rimuovere completamente il ltro

della ventola, tirare verso il basso la leva situata sopra il ltro. Una volta rimosso, il ltro

può essere pulito direttamente a mano o con acqua se si sono rimosse le ventole.

Struttura/design

LED di alimentazione/attività HDD

Dene XL R2 dispone di un LED sul pannello anteriore che, una volta acceso, indica che il

computer è alimentato. Modicando il collegamento alla scheda madre, il LED può essere

utilizzato per indicare attività HDD. In ogni caso, il collegamento del LED alla scheda madre

è opzionale; la funzionalità del computer non dipende dal collegamento.

16

Gabbie per disco rigido adattabili

Dene XL R2 dispone di due gabbie HDD: la gabbia superiore può essere rimossa e/o

ruotata, mentre quella inferiore può essere riposizionata.

Nella sua posizione originale, la gabbia HDD superiore è stata posizionata strategicamente

in modo da ottimizzare la struttura con raffreddamento HDD e gestione dei cavi. Rimuoven-

do la gabbia HDD superiore, Dene XL R2 supporta schede grache no a 400 mm di lung-

hezza. Facendo ruotare la gabbia HDD superiore, essa agisce come guida per la ventola

anteriore, indirizzando il usso dell’aria verso la scheda graca. Per rimuovere o ruotare la

gabbia HDD superiore, è necessario rimuovere le due viti di ssaggio a testa zigrinata. Dopo

la rotazione o la rimozione della gabbia HDD, reinserirla nella posizione desiderata e ssare

le viti ad alette nella nuova posizione o rimuoverla completamente.

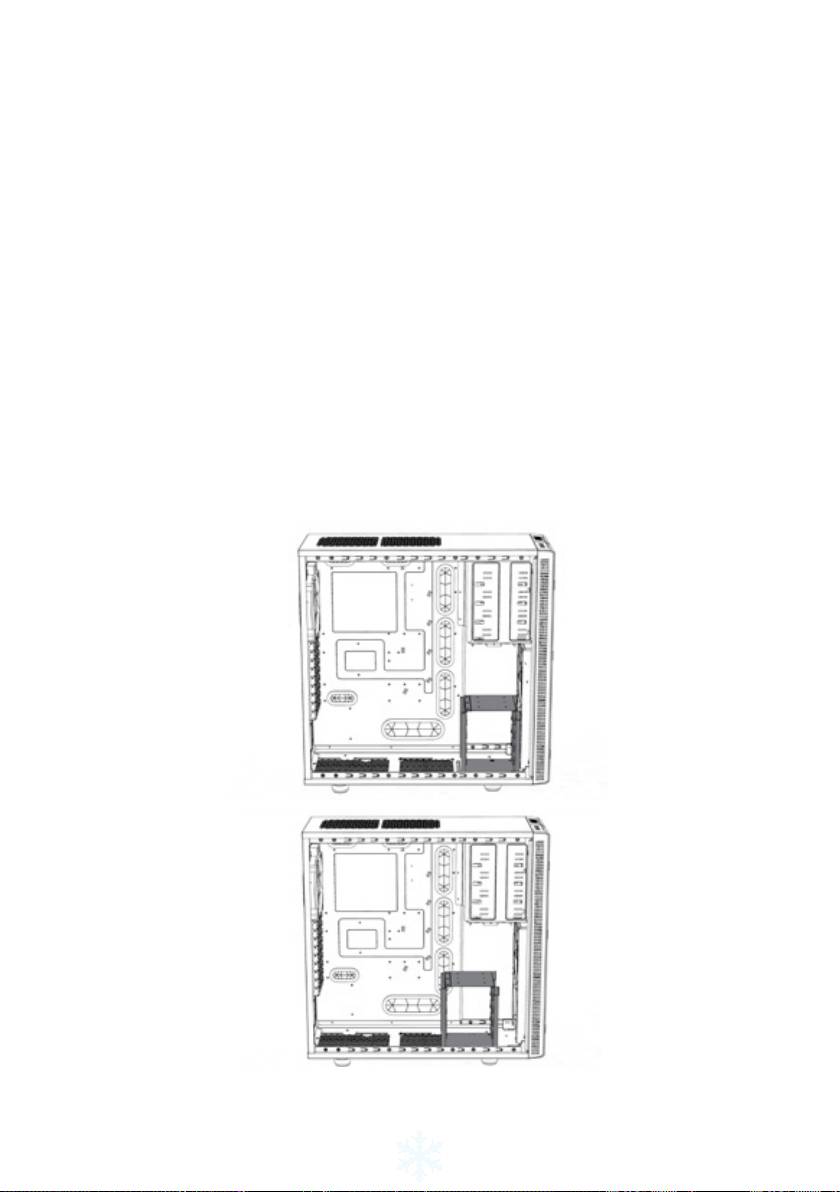

La gabbia HDD inferiore può essere riposizionata per garantire maggiore spazio nella parte

anteriore del case. Tale spazio è utile per radiatori di raffreddamento ad acqua con montag-

gio anteriore. La gabbia è ssata da sette viti: quattro sotto il case, due nella parte anteriore

del case e una sulla piastra della scheda madre. Una volta rimosse le viti, la gabbia HDD

inferiore può essere spostata ancora più indietro nello chassis in una delle due posizioni, in

base allo spazio necessario. La gabbia viene nuovamente ssata avvitando le quattro viti

nella base del case.

17
