Introduction

Nos félicitations et remerciements pour avoir acheté un boîtier d'ordinateur Fractal Design

Dene XL R2.

Veuillez lire attentivement les informations et les instructions suivantes avant d'utiliser votre

nouveau boîtier.

Dene XL R2

Dene XL R2 est conçu sur les mêmes principes qui ont fait le succès du fameux châs-

sis Dene R4 ; un design élégant et sobre mettant l'accent sur un système informatique

silencieux pour l'utilisateur tout en offrant une exibilité et une simplicité d'utilisation pendant

l'installation et les mises à jour.

Avec un agencement de l'intérieur complètement nouveau, Dene XL R2 accueille une

gamme de composants encore plus vaste, telle que des cartes mères E-ATX et XL-ATX et

plusieurs congurations de cartes graphiques avec un accès à 9 fentes d'expansion PCI.

En outre, le nouvel agencement permet une installation de refroidisseurs des CPU les plus

grands, de plusieurs disques durs ainsi qu'assez d'espace pour ranger soigneusement le

routage des câbles à l'arrière du boîtier. Pour ceux qui ont l'intention d'obtenir une réduction

maximale de son, il est possible d'installer des composants de refroidissement à l'eau sur le

panneau avant et supérieur.

Pour nir, Dene XL R2 continue l'héritage de la série Dene, avec un design scandinave

minimaliste et impressionnant combiné à de nombreuses fonctionnalités et une réduction

maximale du bruit.

Contenu de l'emballage

• Boîtier d'ordinateur Dene XL R2

• Manuel d'utilisation

• Boîte d'accessoires

Installation / instructions

Les informations et les instructions suivantes sont fournies pour vous aider à proter au ma-

ximum des mises à jour et des améliorations apportées au boîtier d‘ordinateur Dene XL R2.

Fonctionnalité

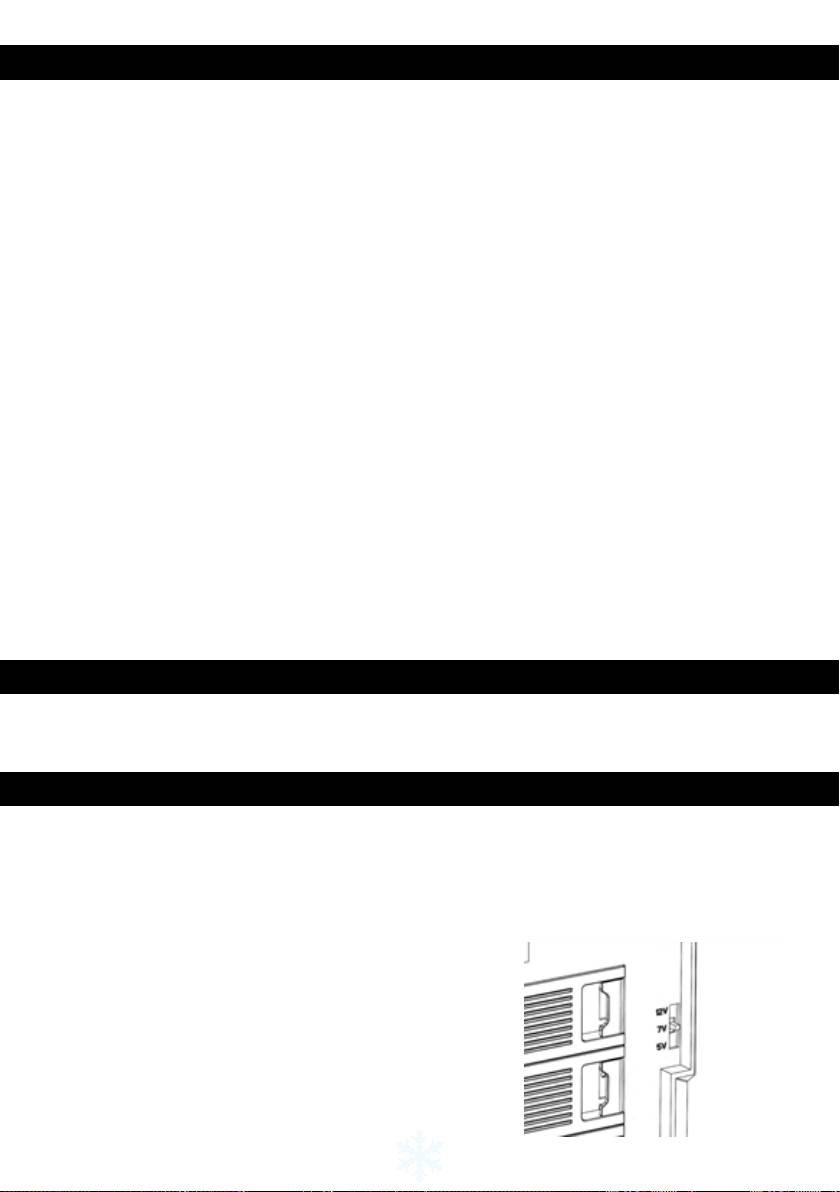

Contrôleur de ventilateur

Le contrôleur de ventilateur est situé sur le coin supérieur droit derrière le panneau de la

porte de devant. C‘est un commutateur à 3 positions : la position inférieure est la vitesse

faible (5 v), la position intermédiaire est la vitesse moyenne (7 v) et la position supérieure

est la haute vitesse (12 v). Le contrôleur de ventilateur a trois connecteurs pour contrôler les

trois ventilateurs du châssis ; un connecteur Molex raccorde le contrôleur de ventilateur à

l‘alimentation.

Remarque : Il se peut que certains ventilateurs ne démarrent pas en

position à vitesse faible et aient besoin d‘être réglés à une vitesse supéri-

eure. Vériez la Tension au démarrage des ventilateurs autres que Fractal

Designs pour savoir quel réglage utiliser.

39

Nettoyage des ltres

Dene XL R2 est équipé de deux (2) ltres à particules aux entrées d‘air pour empêcher la

poussière d‘entrer dans le boîtier. Pour un refroidissement optimal, les ltres doivent être

nettoyés à intervalles réguliers.

• Pour nettoyer le ltre du PSU, glissez simplement le ltre vers l‘arrière du boîtier et

enlevez-le ; nettoyez la poussière qui s‘est accumulée dessus.

• Pour nettoyer le ltre avant, ouvrez la porte du panneau frontal et poussez les symboles

sur le panneau pour ouvrir le ventilateur en façade. Pour retirer complètement un ltre

de ventilateur, abaissez le levier situé en haut du ltre. Une fois retiré, le ltre peut être

nettoyé directement à la main ou, si les ventilateurs ont été retirés, avec de l‘eau.

Alimentation/activité DEL du disque dur

Dene XL R2 possède un DEL sur le panneau frontal qui, lorsqu’il est allumé, indique que

l’ordinateur reçoit du courant. En changeant sa connexion sur la carte mère, le DEL peut

être utilisé pour indiquer une activité de disque dur. Quel que soit le cas, la connexion du

DEL à la carte mère est optionnelle ; la fonctionnalité de l’ordinateur ne dépend pas de sa

connexion.
