Grattis och tack för ditt köp av ett Dene XL R2 datorchassi från Fractal Design. Läs följande

information och anvisningar noga innan du använder din nya produkt.

Dene XL R2 datorchassi

Dene XL R2 är designad utifrån samma framgångsrika principer som det hyllade Dene

R4 chassit. En stilfull och nedtonad design med fokusering på att ge användaren ett tyst

datorsystem. Samtidigt erbjuder Dene XL R2 stor exibilitet i val av komponenter och en

oslagbar användarvänlighet vi montering och uppgraderingar.

Med en ny inre layout rymmer Dene XL R2 mer och kraftfullare komponenter än både

föregångaren och de mindre modellerna i Dene serien, så som E-ATX och XL-ATX moder-

kort. Du kan använda de största processorkylarna, installera många hårddiskar, göra en

snygg kabeldraging i det väl tilltagna utrymmet baktill och de 9 PCI expansions platserna

möjliggör dessutom användandet av system med ertalet grakkort. Allt får plats kort och

gott, dessutom i en välkylt och tyst system. För den som siktar på att optimera ljudnivån

nns det även bra möjligheter att montera vattenkylningskomponenter i både front och top-

panel.

Dene XL R2 för grundtanken med Dene-serien vidare med en minimalistisk och hän-

förande Skandinavisk design i kombination med maximal funktionalitet och ljuddämpining.

Förpackningens innehåll

• Dene XL R2 datorchassi

• Bruksanvisning (denna bok)

• Tillbehörsbox

Instruktioner och tips

För att dra maximal nytta av de förbättrade funktionerna och fördelarna hos datorchassit

Dene XL R2, var god läs följande information.

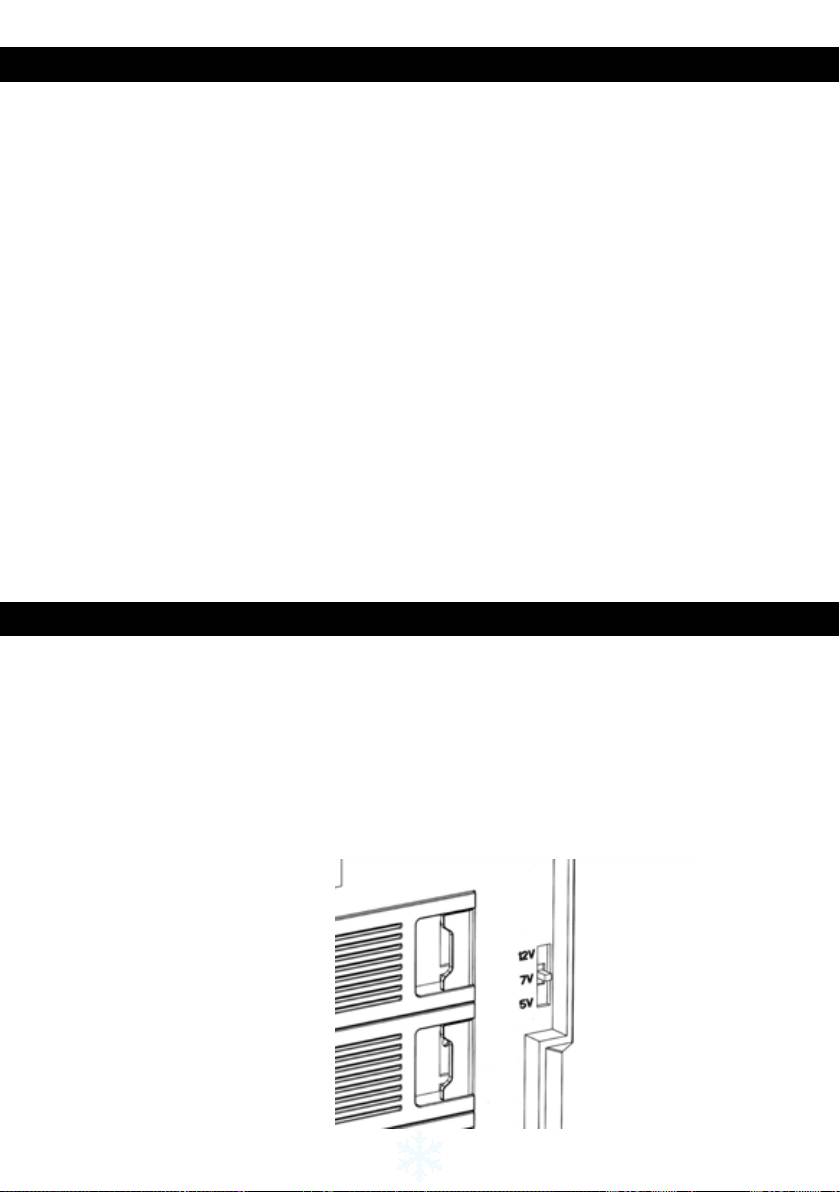

Fläktkontroll

Fläktkontrollen är placerad i det övre högra hörnet bakom dörren i fronten. Kontrollen har tre

lägen: Bottenläget är den lägsta hastigheten (5V), mellanläget är medelhastigheten (7V) och

det översta läget är den högsta hastigheten (12V). Från äktkontrollern kommer tre stycken

kontakter för att ansluta till chassits äktar samt en molex kontakt för att ansluta äktkon-

trollern till ditt nätaggregat.

OBS! Vissa äktar startar inte på låghastighetsläget, utan behöver en högre inställning. Kontrollera startspänningen på

äktar som inte tillverkats av Fractal Design för att avgöra vilken spänning som ska användas.

43

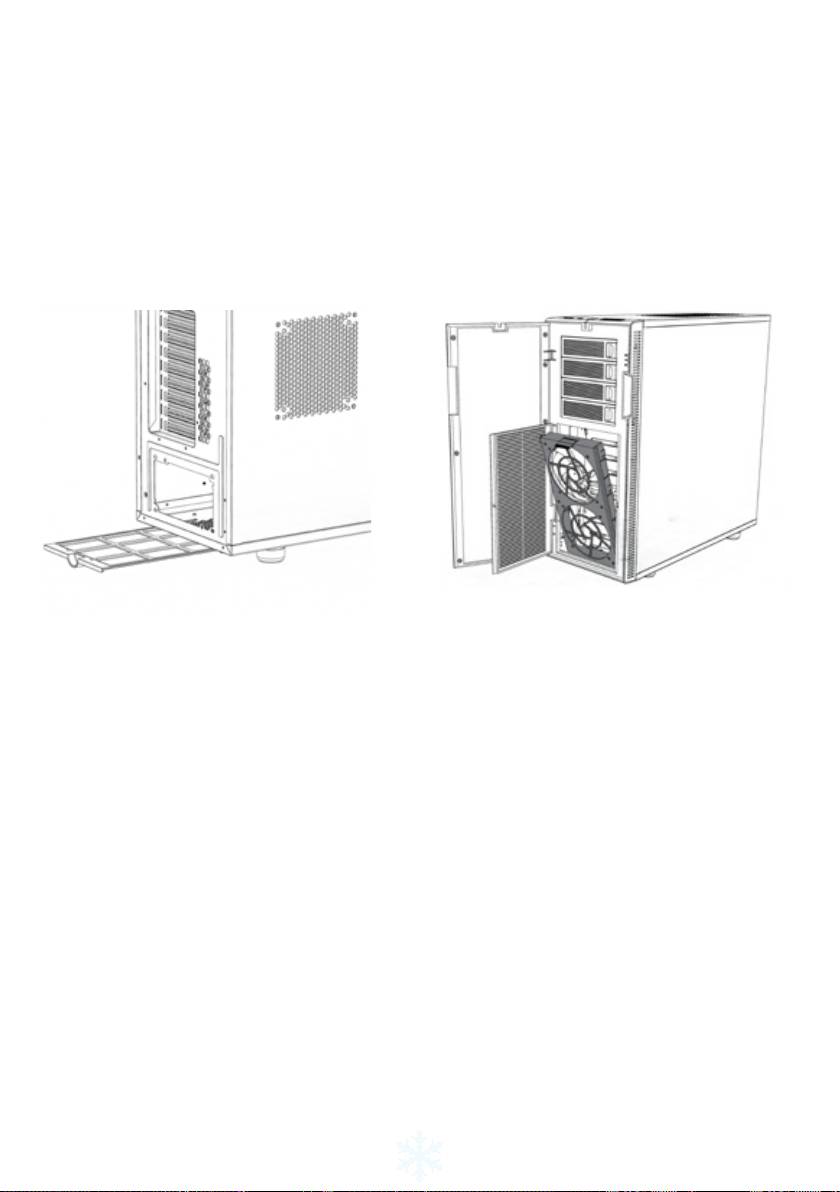

Rengöra chassits äktlter

Dene XL R2 är utrustat med två stycken dammlter för att hålla insidan av chassit fritt från

damm. För att få optimal kylning bör ltren rengöras regelbundet.

• Filtret på undersidan av chassit rengörs genom att dra ut det rakt bakåt, ltret kan se-

dan rengöras i vatten.

• Filtret i fronten kommer man åt genom att först öppna dörren i fronten och sedan öppna

luckan placerad bakom dörren. Filtret kan därefter rengöras när det sitter fast i chassit,

eller så kan det plockas ut och rengöras efter det att äktarna lyfts bort.

Indikator för ström eller hårddiskaktivitet

Dene XL R2 har en lysdiod i fronten som normalt sett används som indikator för datorns

strömläge (Power LED). Genom att byta dess anslutning på moderkortet kan lysdioden

fungera som en aktivitetsindikator för HDD-enheten istället (HDD LED). I båda fallen är an-

slutningen till moderkortet valfri, datorns funktion är inte beroende av anslutningen.

44

Flexibla hårddiskburar

Den övre hårddiskburen kan roteras eller helt tas bort för att öka luftödet från de främre

äktarna. För att göra detta behöver man skruva loss de två tummskruvarna som sitter i övre

respektive undre delen av hårddiskburen.

Den undre hårddiskburen kan monteras bort om man till exempel vill ha plats för frontmon-

terad vattenkylning. Den sitter fast med sju stycken skruvar, fyra undertill, två i fronten och

en i moderkortsplåten. Den undre buren kan sedan skruvas fast längre bak i chassit på en

utav två olika positioner, beroende på hur mycket plats du behöver för vattenkylningen. För

att göra detta används de fyra skruvarna i botten.

45
