Rotel RB-1092: instruction

Owner’s Manual

Manuel d’utilisation

Bedienungsanleitung

Manuale di Istruzioni

Manual de Instrucciones

Gebruiksaanwijzing

Instruktionsbok

Инструкция По Эксплуатации

RB-1091

Mono Power Amplifier

Amplificateur de Puissance Monophonique

Mono-Endstufe

Finale di Potenza Mono

Etapa de Potencia Monofónica

Mono Eindversterker

Monoslutsteg

Моно усилитель мощности

2

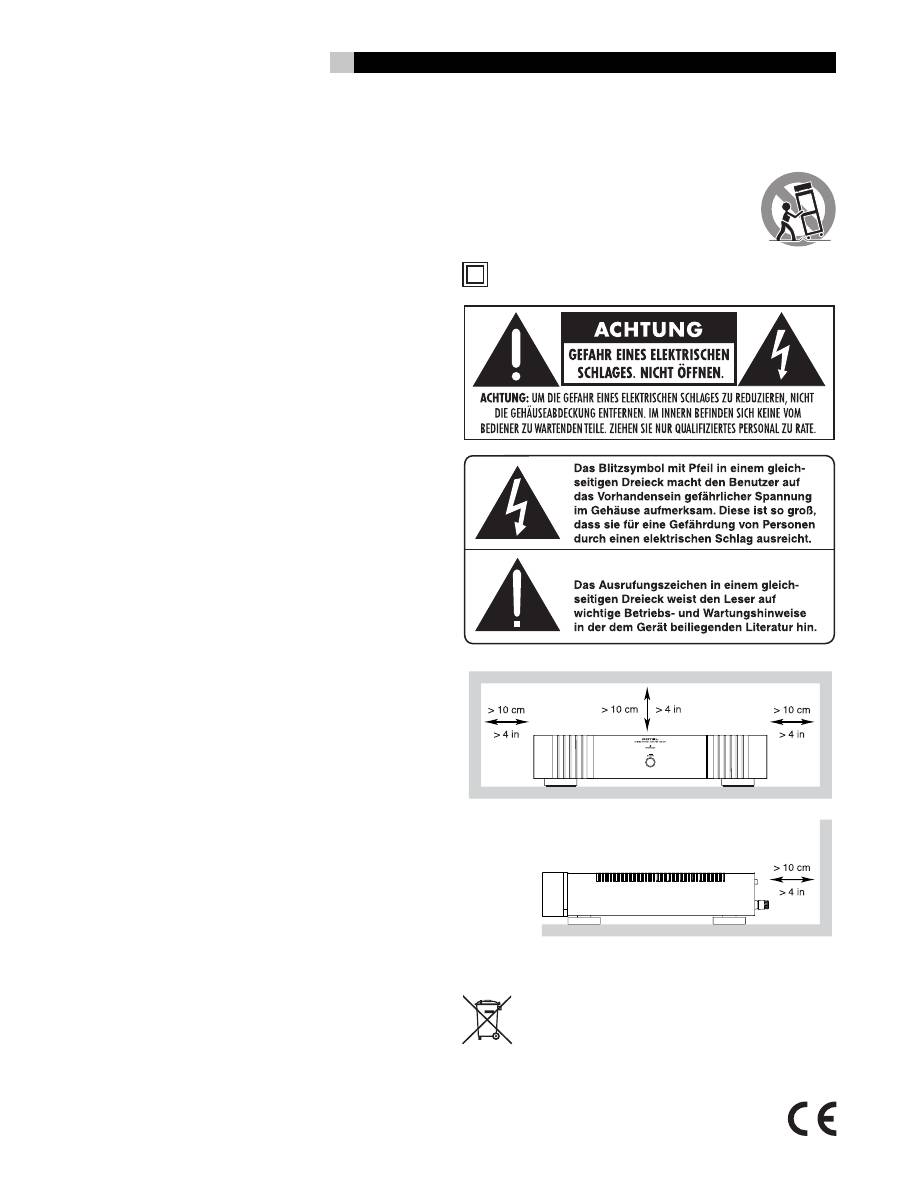

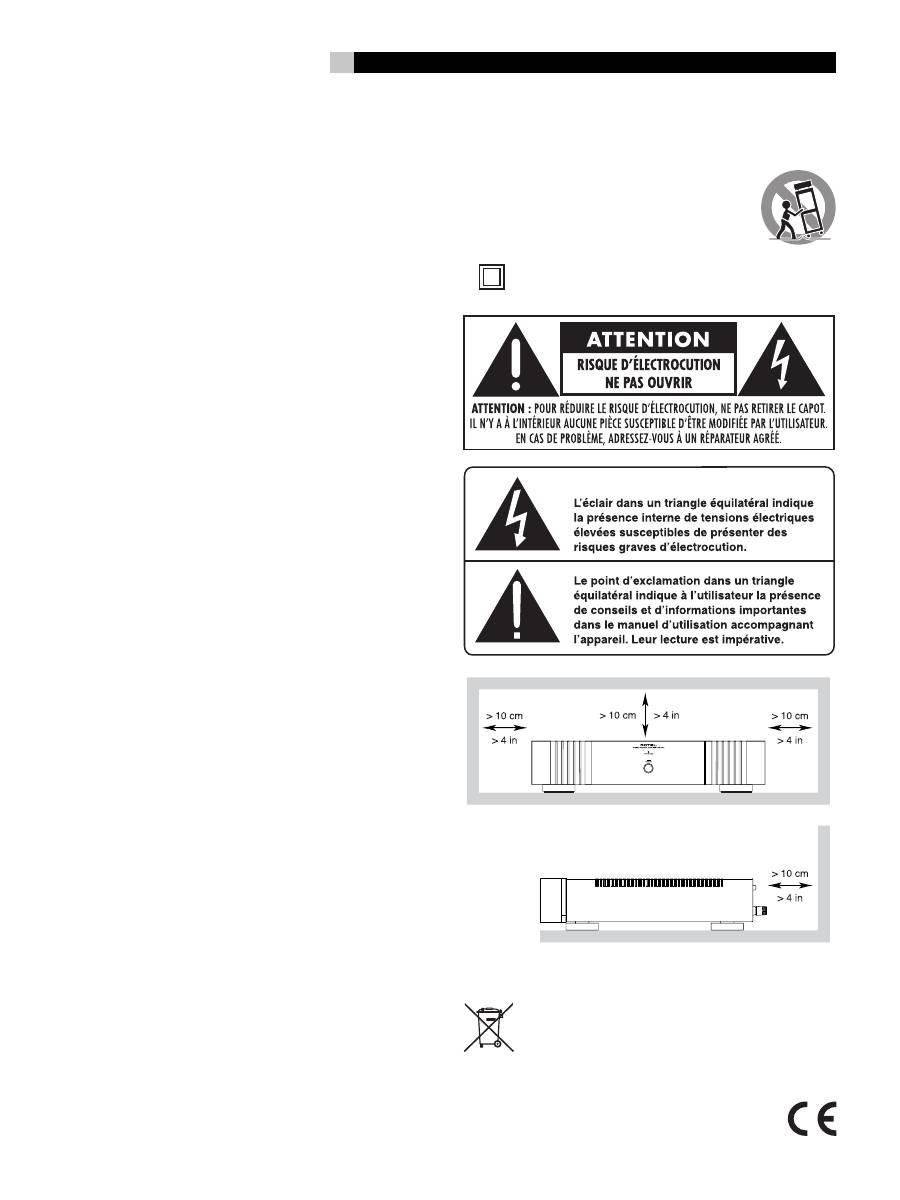

Important Safety Information

WARNING: There are no user serviceable parts inside. Refer

all servicing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects filled with liquids, such as

vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If the

unit is exposed to moisture, or a foreign object gets into the

enclosure, immediately disconnect the power cord from the

wall. Take the unit to a qualified service person for inspection

and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and on the

product itself. Follow all op erating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

You must allow 10 cm or 4 inches of unobstructed clearance

around the unit.

 Do not place the unit on a bed, sofa, rug, or similar

surface that could block the ventilation slots. If the component is placed in

a bookcase or cabinet, there must be ventilation of the cabinet to allow

proper cooling.

Keep the component away from radiators, heat registers, stoves, or any

other appliance that produces heat.

The unit must be connected to a power supply only of the type and voltage

specified on the rear panel of the unit.

Connect the component to the power outlet only with the supplied power

supply cable or an exact equivalent. Do not modify the supplied cable in any

way. Do not attempt to defeat grounding and/or polarization provisions.

Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent at severe

angles, exposed to heat, or damaged in any way. Pay particular attention

to the power cord at the plug and where it exits the back of the unit.

Main plug is used as the mains disconnect device and shall remain ready

accessible.

The power cord should be unplugged from the wall outlet if the unit is to

be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or serviced

by a qualified service agency if:

•  The power supply cord or plug has been damaged.

•  Objects have fallen or liquid has been spilled into the unit.

•  The unit has been exposed to rain.

•  The unit shows signs of improper operation

•  The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals of the unit

to ensure proper insulation and minimize the risk of electrical shock.

Place the unit on a fixed, level surface strong enough to

support its weight. Do not place it on a moveable cart

that could tip over.

This symbol means that this unit is double

insulated.  An  earth  connection  is  not

required.

Rotel products are designed to comply with international

directives on the Restriction of Hazardous Substances (RoHS) in

electrical and electronic equipment and the disposal of Waste

Electrical and  Electronic Equipment (WEEE). The crossed

wheelie bin symbol indicates compliance and that the  products

must be appropriately recycled or processed in accordance

with these directives.

RB-1091

Mono Power Amplifier

3

English

� �

�

�

�

�

�

�

�

Figure 1:  Controls and Connections\

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en aansluitingen

Kontroller och anslutningar

Органы управления и разъемы для подсоединения

4

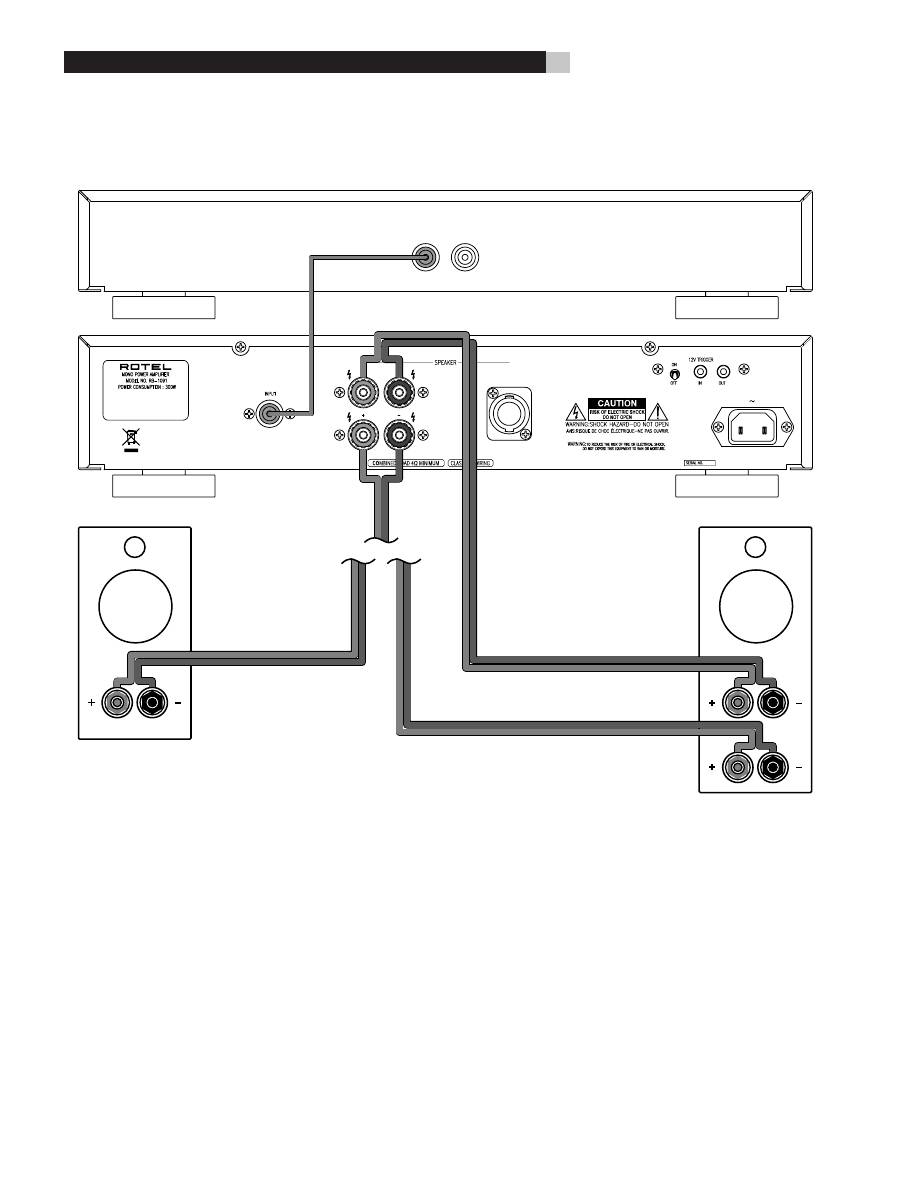

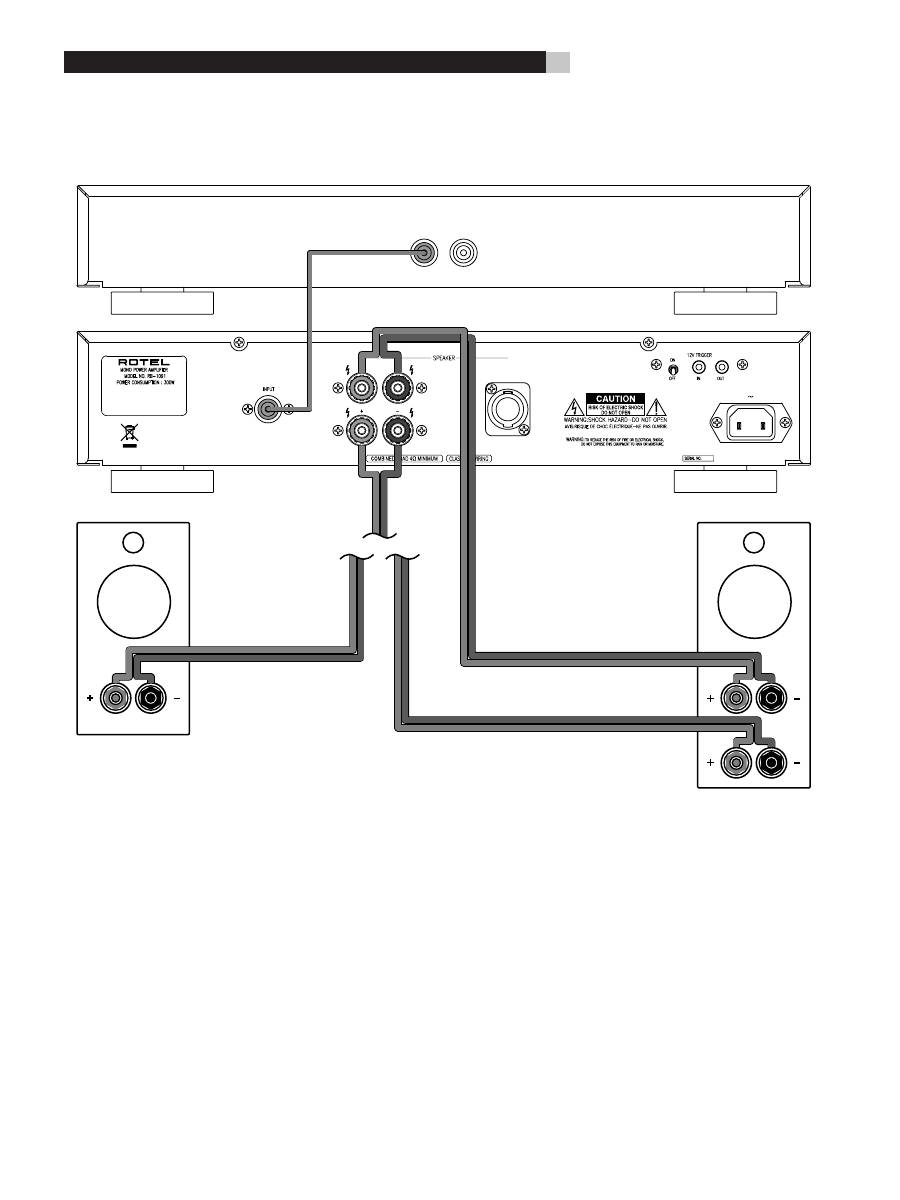

Figure 2:  Input and Output Connections

Anschlussdiagramm

Prises d’entrées et de sorties

Schema di collegamento

Conexiones de Entrada y de Salida

De in- en uitgangsaansluitingen

In- och utgångar

Подключение входов и выходов

�����

������

�������������������������

����

������

��

��

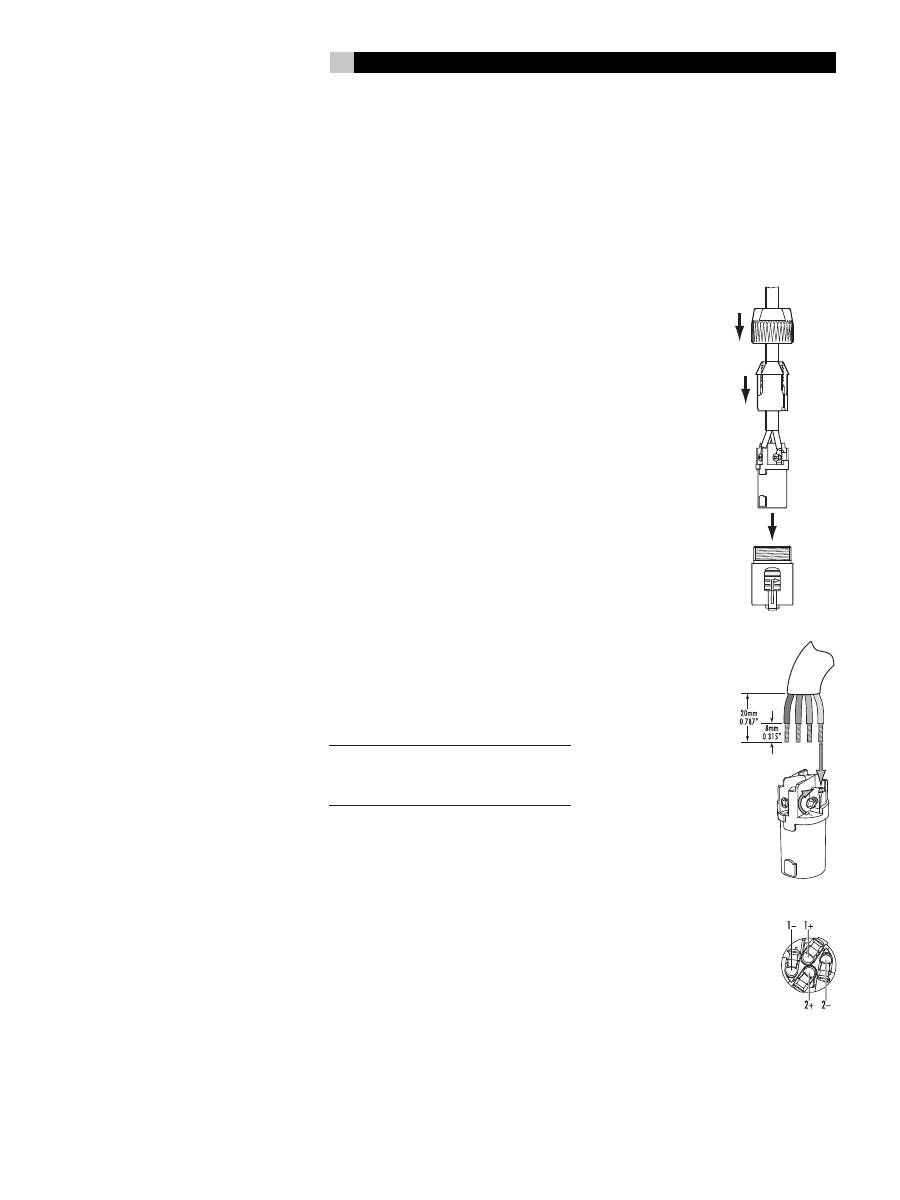

See page 7 for information on using the Speakon

®

 speaker output connectors.

Important Notes

When making connections be sure to:

✔

  Turn off

all

 the components in the system

before

 hook-

ing up

any

 components, including loudspeakers.

✔

  Turn off

all

 components in the system

before

 changing

any

 of the connections to the system.

It is also recommended that you:

✔

  Turn the volume control of the amplifier all the way down

before

 the amplifier is turned

on or off

.

Single Wire Connection

Biwire Connection

RB-1091

Mono Power Amplifier

5

About Rotel

A family whose passionate interest in music led

them to manufacture high fidelity components

of uncompromising quality founded Rotel over

40 years ago. Over the years that passion

has remained undiminished and the goal of

providing exceptional value for audiophiles

and music lovers regardless of their budget,

is shared by all Rotel employees.

The engineers work as a close team, listening

to, and fine tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around the

world in order to make that product the best

they can. You are likely to find capacitors from

the United Kingdom and Germany, semicon-

ductors from Japan or the United States, and

toroidal power transformers manufactured in

Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews and

awards from the most respected reviewers in

the industry, who listen to music every day.

Their comments keep the company true to its

goal – the pursuit of equipment that is musical,

reliable and affordable.

All of us at Rotel thank you for buying this

product and hope it will bring you many hours

of enjoyment.

Getting Started

Thank you for purchasing the Rotel RB-1091

Mono Power Amplifier. When used in a high-

quality music or home theater system, your

Rotel amplifier will provide years of musical

enjoyment.

The RB-1091 is a sophisticated single-channel

power amplifier. It’s digital amplifier circuitry,

switching power supply, premium components,

and Rotel’s Balanced Design ensure superb

sound quality. High current capability allows

the RB-1091 to drive difficult speaker loads

with ease.

Operating Features

•  Single channel amplifier.

•  User selectable power on/off configuration:

manual or controlled by remote 12 volt

trigger signal.

•  Protection circuitry with front panel indica-

tor.

•  Dual binding post and Speakon

®

 speaker

output.

A Few Precautions

Please read this manual carefully. In addition to

installation and operating instructions, it pro-

vides information on various RB-1091 system

configurations. Please contact your authorized

Rotel dealer for answers to any questions you

might have. In addition, all of us at Rotel wel-

come your questions and comments.

Save the RB-1091 shipping carton and packing

material for future use. Shipping or moving the

RB-1091 in anything other than the original

packing material may result in severe damage

to your amplifier.

Be sure to keep the original sales receipt. It is

your best record of the date of purchase, which

you will need in the event warranty service is

ever required.

Placement

The RB-1091 generates heat as part of its

normal operation. The heat sinks and ventila-

tion openings in the amplifier are designed to

dissipate this heat. The ventilation slots in the

top cover must be unobstructed. There should

be 10 cm (4 inches) of clearance around the

chassis, and reasonable airflow through the

installation location, to prevent the amplifier

from overheating. Likewise, remember the

weight of the amplifier when you select an

installation location. Make sure that the shelf

or cabinet can support its weight.

English

Contents

Important Safety Information ................. 2

Figure 1:  Controls and Connections

3

Figure 2:  Input and Output Connections

4

About Rotel ........................................... 5

Getting Started ...................................... 5

Operating Features

5

A Few Precautions

5

Placement

5

AC Power and Control ............................ 6

AC Power Input

9

6

Power Switch and Indicator

12

6

Turn On/Off Mode Selector

7



6

+12V Trigger Input and Output

8



6

Protection Indicators

3

 ........................ 6

Input Signal Connection

4

 ..................... 6

Speaker Connection ................................ 7

Speaker Selection

7

Speaker Wire Selection

7

Polarity and Phasing

7

Conventional Speaker Wire Connections

5

  7

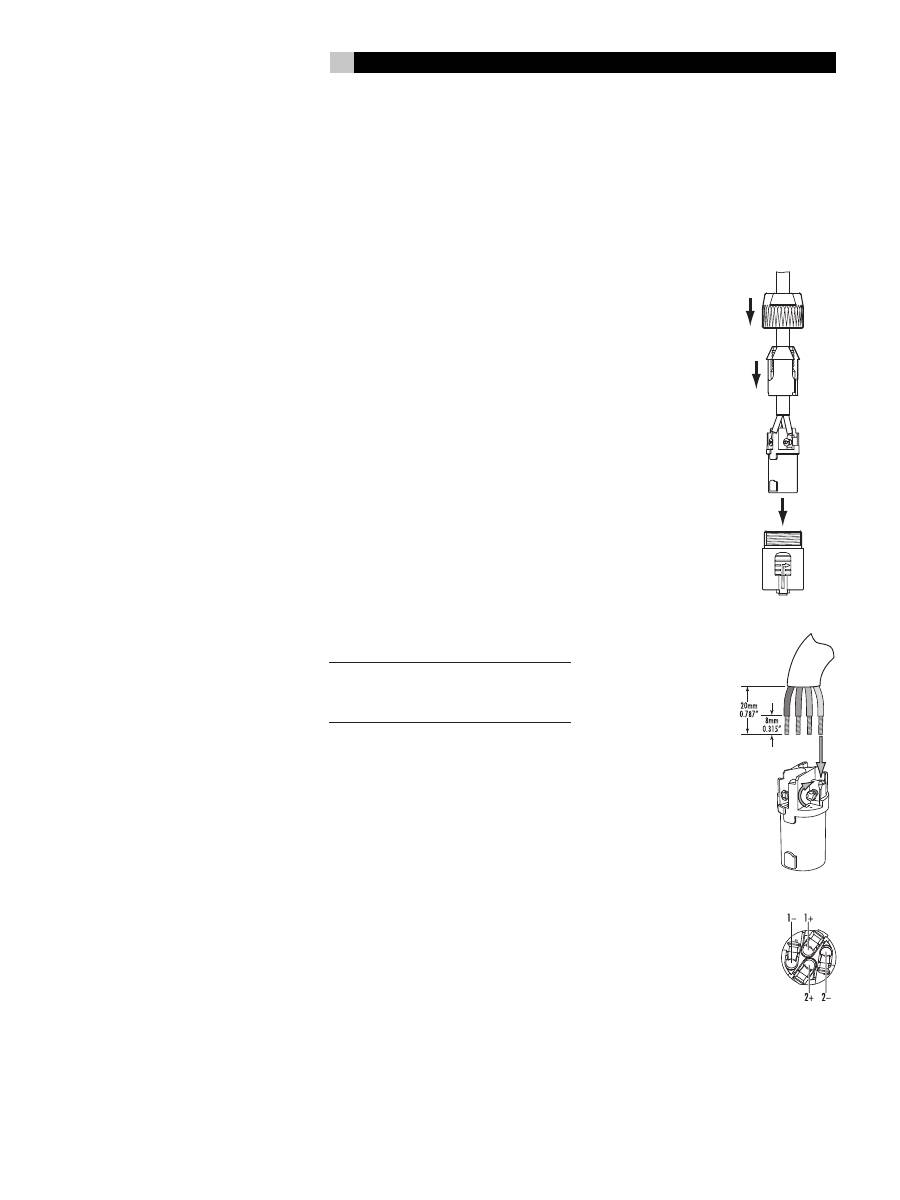

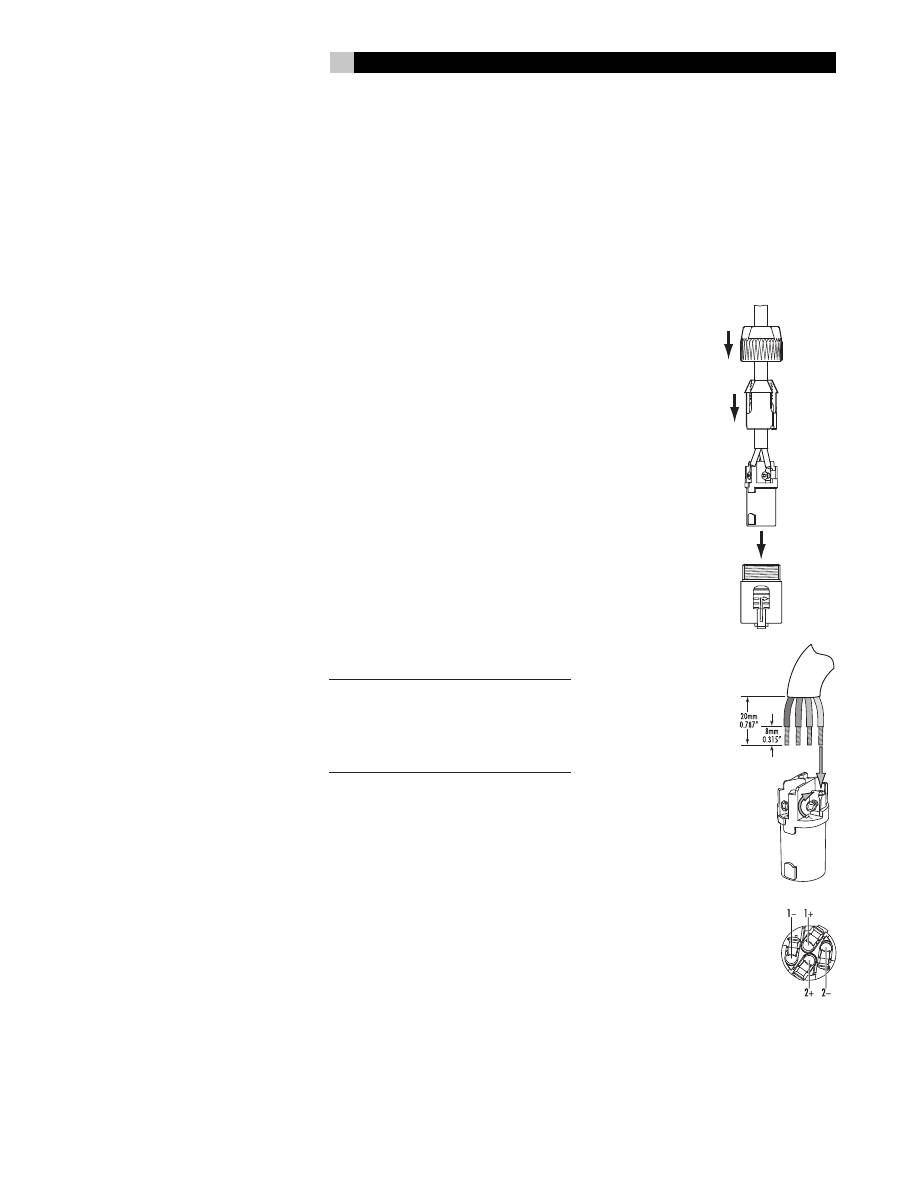

Speakon

®

 Speaker Connection

6

7

Troubleshooting ...................................... 8

Front Panel Power Indicator Is Not Lit

8

No Sound

8

Protection Indicator Is Lit

8

Specifications ......................................... 8

6

RB-1091

Mono Power Amplifier

AC Power and Control

AC Power Input

9

The RB-1091 is supplied with the proper AC

power cord. Use only this cord or an exact

equivalent. Do not use an extension cord. A

heavy duty multi-tap power outlet strip may

be used, but only if it is rated to handle the

current demand of the RB-1091.

Be sure the Power Switch on the front panel of

the RB-1091 is turned off. Then, plug one end

of the cord into the AC power connector

9

 on

the back panel of the amplifier. Plug the other

end into an appropriate AC outlet.

Your RB-1091 is configured at the factory for the

proper AC line voltage in the country where you

purchased it (USA: 120 volts/60 Hz, Europe:

230 volts/50 Hz). The AC line configuration is

noted on a label on the back panel.

NOTE:

 Should you move your RB-1091 to

another country, it is possible to configure

your amplifier for use on a different line

voltage. Do not attempt to perform this con-

version yourself. Opening the enclosure of

the RB-1091 exposes you to dangerous volt-

ages. Consult a qualified technician or the

Rotel factory service department for infor-

mation.

If you are going to be away from home for

an extended period of time, it is a sensible

precaution to unplug your amplifier.

Power Switch and

Indicator

12

The Power Switch is located on the front panel.

To turn the amplifier on (or to activate either of

the optional automatic power-on modes), push

the switch in. The LED indicator above the switch

will light, indicating that the amplifier is turned

on. To turn the amplifier off, push the button

again and return it to the out position.

Turn On/Off Mode Selector

7

The RB-1091 can be turned on and off  auto-

matically by using its “12V Trigger” system.

The Turn On/Off Mode Selector switch is used

to select which method is used.

•  With the switch in the OFF position, the

amplifier is turned on or off manually using

the front panel power switch.

•  With the switch in the 12V TRIG. position,

the amplifier is turned on automatically

when a 12 volt trigger signal is applied to

the 3.5mm Jack labeled IN. The front panel

POWER SWITCH overrides this function. It

must be ON for the +12V trigger to work.

Turning the switch OFF cuts power to the

amplifier, regardless of whether or not a

trigger signal is present.

+12V Trigger Input

and Output

8

The jack labeled IN is for connecting the 3.5mm

Plug/Cable carrying a +12 volt trigger signal

to turn the amplifier on and off. To use this

feature the adjacent switch

7

must be set in

the 12V TRIG position (see previous section).

This input accepts any control signal (AC or

DC) ranging from 3 volts to 30 volts.

The jack labeled OUT is for connecting another

3.5mm plug/cable to provide a 12V trigger

signal to other components. The 12V output

signal is available whenever a +12 volt trigger

signal is applied to the IN connector.

Protection Indicators

3

Thermal and protection circuits protect the am-

plifier against potential damage in the event of

extreme or faulty operating conditions. Unlike

many designs, the RB-1091’s protection circuit

is independent of the audio signal and has

no impact on sonic performance. Instead, the

protection circuit monitors the temperature of

the output devices and shuts down the amplifier

if safe limits are exceeded.

In addition, the RB-1091 includes overcurrent

protection which operates only when load

impedances drop too low.

Should a faulty condition arise, the amplifier

will stop playing and the PROTECTION LED

on the front panel will light.

If this happens, turn the amplifier off, let it

cool down for several minutes, and attempt to

identify and correct the problem. When you

turn the amplifier back on, the protection circuit

will automatically reset and the PROTECTION

LED should go out.

In most cases, the protection circuitry activates

because of a fault condition such as shorted

speaker wires, or inadequate ventilation lead-

ing to an overheating condition. In very rare

cases, highly reactive or extremely low imped-

ance speaker loads could cause the protection

circuit to engage.

Input Signal Connection

4

See Figure 2

The RB-1091 has a standard unbalanced RCA-

type input connector, the type used on nearly all

audio equipment. This RCA input accept audio

signals from preamplifiers or surround sound

processors. Use high quality audio interconnect

cables for best performance.

7

English

Speaker Connection

 See Figure 2

The RB-1091 has two sets of dual binding post

speaker connection terminals. In addition there

is a four-contact Speakon

®

 connector. Some

speakers also have Speakon

®

 connectors

which make it easy to connect the speakers by

simply plugging in wires that are terminated

with Speakon

®

 plugs. Even if your speakers

do not have Speakon

®

 connectors you can still

use speaker wires that have Speakon

®

 plugs

on one end.

Speaker Selection

The nominal impedance of the loudspeaker(s)

connected to the RB-1091 should be no lower

than 4 ohms.

Speaker Wire Selection

Use insulated two-conductor stranded wire to

connect the RB-1091 to the speakers. The size

and quality of the wire can have an audible ef-

fect on the performance of the system. Standard

speaker wire will work, but can result in lower

output or diminished bass response, particularly

over longer distances. In general, heavier wire

will improve the sound. For best performance,

you may want to consider special high-quality

speaker cables. Your authorized Rotel dealer

can help in the selection of appropriate cables

for your system.

Polarity and Phasing

The polarity – the positive/negative orientation

of the connections – for every speaker and

amplifier connection must be consistent so all

the speakers will be in phase. If the polarity

of one connection is mistakenly reversed, bass

output will be very weak and stereo imaging

degraded. All wire is marked so you can

identify the two conductors. There may be ribs

or a stripe on the insulation of one conductor.

The wire may have clear insulation with dif-

ferent color conductors (copper and silver).

There may be polarity indications printed on

the insulation. Identify the positive and nega-

tive conductors and be consistent with every

speaker and amplifier connection.

If you are using Speakon

®

 plugs be sure the

wires are connected to the proper terminals

on the plug.

Conventional Speaker Wire

Connections

5

The RB-1091 has two sets of color coded

terminals. Having two sets of terminals makes

it easy to biwire a speaker. The speaker

terminals accept bare wire, connector lugs,

or “banana” type connectors (except in the

European Community countries where their

use is not permitted).

Route the wire(s) from the RB-1091 to the

speakers. Give yourself enough slack so you

can move the components to allow access to

the speaker connectors.

If you are using banana plugs, connect them

to the wires and then plug into the backs of the

speaker connectors. When using banana plugs,

the collars of the binding post terminals should

be screwed in all the way (clockwise).

If you are using terminal lugs, connect them

to the wires. If you are attaching bare wires

directly to the speaker connectors, separate the

wire conductors and strip back the insulation

from the end of each conductor. Be careful

not to cut into the wire strands. Unscrew (turn

counterclockwise) the binding post collar. Place

the connector lug around the shaft, or insert

the bundled wire into the hole in the shaft. Turn

the collars clockwise to clamp the connector

lug or wire firmly in place.

NOTE:

 Be sure there are no loose wire

strands that could touch adjacent wires or

connectors.

Speakon

®

 Speaker

Connection

6

The RB-1091 has a four-contact Speakon

®

speaker connector. The four contact connectors

make it easy to make biwire speaker connec-

tions. The connector on the RB-1091 also ac-

cepts two contact Speakon

®

 connectors if you

do not plan to biwire the speakers.

Pre-wired Speakon

®

 connector cables are

available. You may also wire your own cables

using wire you choose.

Wiring Speakon

®

 Connectors

This information describes how to wire the

NL4FC four-contact Speakon

®

 connector. The

NL2FC two-contact connector is connected

in a similar way. See the instruction sheet

that comes with the connector for more in-

formation, or go the manufacturer’s web site,

www.neutrik.com.

Place  the  bushing  and

chuck  on  the  cable  as

shown before attaching

the wires to the terminals

on the insert.

Remove the outer jacket

of the wire and strip the

insulation from the wires

as shown. Twist the wire

strands together and insert

it into the terminal. Tighten

the terminal screw with a

screw driver or a 1/16”

allen wrench to clamp the

cable wire in place.

The insert terminals are

labeled 1+, 1–, 2+ and

2–. Connect the wires to

the terminals of the con-

nector insert for the other

end of the cable before you

assemble the connectors so

you can be sure that each

wire is connected to the

corresponding terminal on

each insert.

Push the insert all the way

into the housing. Slide the

chuck down the wire into

place behind the insert.

Thread the bushing onto

the housing and tighten

it so the chuck clamps the

cable in place.

�������

������

�����

�������

8

Troubleshooting

Most difficulties in audio systems are the result of

poor or wrong connections, or improper control

settings. If you encounter problems, isolate the

area of the difficulty, check the control settings,

determine the cause of the fault and make the

necessary changes. If you are unable to get

sound from the RB-1091, refer to the sugges-

tions for the following conditions:

Front Panel Power Indicator Is

Not Lit

No main power to the RB-1091. Check AC

power connections at the amplifier and the

AC outlet. Check the front panel power switch.

Make sure that it is set to the ON position. If

using 12V trigger power-on, make sure that

a trigger signal is present at rear panel 12V

TRIG IN jack.

No Sound

If the amp is getting AC power, but is producing

no sound, check the PROTECTION INDICATOR

on the front panel. If lit, see below. If not, check

all of your connections and control settings on

associated components. Make sure that your

input connections and speaker connections

match your system configuration.

Protection Indicator Is Lit

The front panel PROTECTION INDICATOR

will light when the RB-1091 protection circuits

have shut off the amplifier. Typically, this oc-

curs only when the amplifier has overheated,

when there is faulty speaker wiring, or after

a period of extreme use. Turn off the system

and wait for the amp to cool. Then push the

front panel power switch in and out to reset

the protection devices. If the problem is not

corrected or reoccurs, there is a problem with

the system or the amplifier itself.

RB-1091

Mono Power Amplifier

Specifications

Power Configurations

1 x 500 Watts

Watts/Channel

500 watts, with 20KHz filter, 8 ohm load,

20-20 kHz, 0.03% THD

Total Harmonic Distortion

(20Hz-20kHz, 8 ohms)

Continuous Rated Power

< 0.03%

One-Half Rated Power

< 0.03%

One Watt per Channel

< 0.03%

Power Output

 (4 Ohms, 0.09% THD)

1000 watts

Output Peak Current

40A

Intermodulation Distortion

60 Hz:7 kHz, 4:1

< 0.03%

Damping Factor

 (8 ohms)

400

Amp Gain

27.2dB

Input Sensitivity/Impedance

2.2 V / 11.1 k ohms

Frequency Response

10 - 40 KHz (±3dB)

Signal to Noise Ratio (IHF A)

118 dB

Power Requirements

USA

120 Volts, 60 Hz

Europe

230 Volts, 50 Hz

Power Consumption

300 Watts

34 Watts - Idling

3 Watts - Standby

Dimensions

 (W x H x D)

432 x 92 x 407 mm

17

1

/

8

 x 3

5

/

8

 x 16

1

/

8

 in

Panel Height

(for rack mounting)

80 mm, 3

1

/

8

 in

Weight

 (net)

7.8 kg, 17.2 lb.

All specifications are accurate at the time of printing.

Rotel reserves the right to make improvements without notice.

9

Français

Tous les appareils Rotel sont conçus en totale conformité avec les

directives internationales concernant les restrictions d’utilisation

de substances dangereuses (RoHS) pour l’environnement, dans

les équipements électriques et électroniques, ainsi que pour le

recyclage des matériaux utilisés (WEEE, pour Waste Electrical

and Electronic Equipment). Le symbole du conteneur à ordures

barré par une croix indique la compatibilité avec ces directives,

et le fait que les appareils peuvent être correctement recyclés

ou traités dans le respect total de ces normes.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes

acoustiques, afin de garantir une installation correcte et de minimiser les

risques d’électrocution.

Utilisez uniquement un support, meuble, rack, étagère

suffisamment solide pour supporter le poids de l’appareil.

N’utilisez pas de meuble mobile ou risquant de se

renverser.

Ce symbole signifie que cet appareil bénéficie d’une double

isolation électrique. Sa prise d’alimentation n’a pas besoin

d’être reliée à la terre ou à une masse particulière.

Instructions importantes concernant la  sécurité

ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible

d’être modifiée par l’utilisateur. Adressez-vous impérativement

à une personne qualifiée.

ATTENTION : Pour réduire tout risque d’électrisation ou

d’incendie, ne pas exposer l’appareil à une source humide,

ou à tout type de risque d’éclaboussure ou de renversement

de liquide. Ne pas poser dessus d’objet contenant un liquide,

comme un verre, un vase, etc. Prenez garde à ce qu’aucun

objet ou liquide ne tombe à l’intérieur de l’appareil par ses

orifices de ventilation. Si l’appareil est exposé à l’humidité ou

si un objet tombe à l’intérieur, débranchez-le immédiatement

de son alimentation secteur, et adressez-vous immédiatement

et uniquement à une personne qualifiée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus avant de faire

fonctionner l’appareil. Conservez soigneusement ce livret pour le consulter

à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez

les instructions. Respectez les procédures d’installation et de fonctionnement

indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou un

aspirateur.

L’appareil doit être placé de telle manière que sa propre

ventilation puisse fonctionner, c’est-à-dire avec un espace

libre d’une dizaine de centimètres minimum autour de lui.

 Il ne

doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre

surface susceptible de boucher ses ouïes d’aération ; ou placé dans un meuble

empêchant la bonne circulation d’air autour des orifices d’aération.

Cet appareil doit être placé loin de toute source de chaleur, tels que

radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y compris

amplificateurs de puissance) produisant de la chaleur.

Cet appareil doit être branché sur une prise d’alimentation secteur, d’une

tension et d’un type conformes à ceux qui sont indiqués sur la face arrière

de l’appareil.

Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un

modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment,

ne pas tenter de supprimer la prise de terre (troisième broche de la prise)

si celle-ci est présente. Si la prise n’est pas conforme à celles utilisées dans

votre installation électrique, consultez un électricien agréé. Ne pas utiliser

de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé

ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact avec

une source de chaleur. Vérifiez soigneusement la bonne qualité des contacts,

à l’arrière de l’appareil comme dans la prise murale.

La prise d’alimentation secteur constitue le moyen radical de déconnexion

de l’appareil. Elle doit donc rester en permanence accessible.

L’appareil doit être immédiatement éteint, débranché puis retourné au service

après-vente agréé dans les cas suivants :

•  Le câble d’alimentation secteur ou sa prise est endommagé.

•  Un objet est tombé, ou du liquide a coulé à l’intérieur de l’appareil.

•  L’appareil a été exposé à la pluie.

•  L’appareil ne fonctionne manifestement pas normalement.

•  L’appareil est tombé, ou le coffret est endommagé.

10

RB-1091 Amplificateur de puissance monophonique

�����

������

�������������������������������������

���������������������������������������������������������������������������������������������������������������������������������

����

������

������������������

����������

��

��

Figure 2 : Branchements en entrées et sorties

Remarques importantes

Pendant les branchements, assurez-vous que :

✔

Tous

 les maillons sont éteints

avant

 leur branchement,

quels qu’ils soient

, y compris les enceintes acoustiques.

✔

  Éteignez

tous

 les maillons

avant

 de modifier

quoi que ce soit

 au niveau de leurs branchements, quels qu’ils soient.

Il est également recommandé de :

✔

  Toujours baissez le niveau sonore via le contrôle de volume,

avant d’allumer

 ou

d’éteindre

 l’amplificateur.

11

Français

Au sujet de Rotel

C’est une famille de passionnés de musique

qui a fondé Rotel, il y a maintenant plus de

quarante ans. Pendant toutes ces années, leur

passion ne s’est jamais émoussée et tous les

membres de la famille se sont toujours battus

pour fabriquer des appareils présentant un

exceptionnel rapport musicalité-prix, suivis

en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe

réduite, écoutant et peaufinant soigneusement

chaque appareil pour qu’il corresponde par-

faitement à leurs standards musicaux. Ils sont

libres de choisir n’importe quels composants

dans le monde entier, uniquement en fonction

de leur qualité. C’est ainsi que vous trouvez

dans les appareils Rotel des condensateurs

britanniques ou allemands, des transistors

japonais ou américains, tandis que tous les

transformateurs toriques sont directement

fabriqués dans une usine Rotel.

L’excellente réputation musicale des appareils

Rotel a été saluée par la plupart des maga-

zines spécialisés ; ils ont reçu d’innombrables

récompenses, et sont choisis par de nombreux

journalistes critiques du monde entier, parmi les

plus célèbres, ceux qui écoutent de la musique

quotidiennement. Leurs commentaires restent

immuables : Rotel propose toujours des maillons

à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour

l’achat de cet appareil, et souhaite qu’il vous

apporte de nombreuses heures de plaisir

musical.

Pour démarrer

Nous vous remercions d’avoir acheté cet

amplificateur de puissance monophonique

Rotel RB-1091. Il a été spécialement conçu

pour contribuer à des heures et des heures de

plaisir musical, que vous l’utilisiez dans une

chaîne haute fidélité ou au sein d’un système

Home Cinema.

Le RB-1091 est un amplificateur de puissance

monocanal particulièrement sophistiqué. C’est

un amplificateur à circuit numérique, avec

alimentation à découpage, des composants

de très haute qualité, et bien sûr la superbe

qualité sonore chère à notre philosophie « Bal-

anced Design ». Les capacités en courant très

élevées du RB-1091 lui permettent d’alimenter

sans aucune difficulté les enceintes présentant

les charges les plus complexes.

Caractéristiques principales

•  Un canal d’amplification.

•  Configuration de mise sous tension « on/off »

sélectionnée par l’utilisateur : manuelle

ou contrôlée par l’envoi d’une tension de

commutation « trigger » 12 volts.

•  Circuit de protection totale, avec indicateur

en face avant.

•  Double paire de sorties enceintes, et prises

de sortie de type Speakon®.

Quelques précautions

Veuillez lire ce manuel d’utilisation très soi-

gneusement. Il vous donne toutes les infor-

mations nécessaires aux branchements et

fonctionnement du RB-1091. Si vous vous

posez encore des questions, n’hésitez pas

à contacter immédiatement votre revendeur

agréé Rotel.

Conservez soigneusement l’emballage du

RB-1091. Il constitue le meilleur et le plus sûr

moyen pour le transport futur de votre nouvel

appareil. Tout autre emballage pourrait en

effet entraîner des détériorations irréversibles

à l’appareil.

Conservez la facture de votre appareil : c’est

la meilleure preuve de votre propriété et de la

date réelle d’achat. Elle vous sera utile en cas de

nécessité de retour au service après-vente.

Installation

Le RB-1091 génère de la chaleur pendant son

fonctionnement normal. Ne bloquez donc pas

ses ouïes de refroidissement. Il doit y avoir

environ 10 cm de dégagement tout autour lui

pour permettre le bon fonctionnement de sa

ventilation, et une bonne circulation d’air tout

autour du meuble qui le supporte. Ne négligez

non plus jamais le poids de l’amplificateur au

moment du choix de son installation. Vérifiez

la solidité de l’étagère ou du meuble chargés

de le recevoir.

Sommaire

Figure 1:  Commandes et branchements

3

Figure 2 : Branchements en entrées et sorties  10

Au sujet de Rotel ................................. 11

Pour démarrer ..................................... 11

Caractéristiques principales

11

Quelques précautions

11

Installation

11

Alimentation secteur et mise sous tension 12

Prise d’alimentation secteur

9

12

Interrupteur de mise sous tension

et indicateur LED

1

2

12

Sélecteur de mode de mise

sous tension ON/OFF

7

12

Entrée et sortie Trigger 12 volts

8

12

Indicateurs de protection

3

 ................. 12

Branchements des signaux en entrée

4

12

Branchement des enceintes acoustiques . 13

Sélection des enceintes

13

Choix des câbles d’enceintes

13

Polarité et mise en phase

13

Branchement avec câbles classiques

5

13

Branchement avec prises Speakon

®

6

13

Problèmes de fonctionnement ............... 14

L’indicateur Power de mise sous tension

ne s’allume pas

14

Pas de son

14

Diode de protection allumée

14

Spécifications ....................................... 14

12

RB-1091 Amplificateur de puissance monophonique

Alimentation secteur et  mise sous tension

Prise d’alimentation secteur

9

Le RB-1091 est livré avec son propre câble

d’alimentation secteur. N’utilisez que ce

câble, ou sont équivalent exactement sem-

blable. Ne tentez pas de modifier ce câble.

N’utilisez pas de câble rallonge. Une prise

multiple d’alimentation peut être utilisée, mais

uniquement si elle est réellement calibrée pour

supporter les demandes en courant des ap-

pareils qui y sont branchés et notamment celle,

particulièrement élevée, du RB-1091.

Assurez-vous que l’interrupteur de mise sous

tension Power Switch, en face avant, est bien

en position « éteint » (OFF). Branchez alors

le cordon secteur en face arrière dans la prise

correspondante

9

, puis l’autre extrémité dans

la prise murale d’alimentation.

Votre RB-1091 est configuré en usine pour

s’adapter à l’installation électrique en vigueur

dans votre pays d’utilisation (USA : 120

volts/60 Hz ; Europe : 230 volts/50 Hz). Cette

configuration est indiquée sur une étiquette,

visible sur la face arrière de l’appareil.

NOTE :

 Si vous devez déménager dans un

autre pays, il est possible de reconfigurer

votre amplificateur RB-1091 pour une instal-

lation électrique de caractéristiques différen-

tes. Ne tentez jamais cette modification

vous-même. L’ouverture du capot du

RB-1091 vous expose à des tensions élec-

triques très dangereuses. Consultez obliga-

toirement un technicien qualifié ou

l’usine/distributeur Rotel afin qu’il vous don-

ne toutes les informations nécessaires à ce

sujet.

Si vous vous absentez pendant une longue

période, nous vous conseillons de débrancher

la prise murale d’alimentation.

Interrupteur de mise sous

tension et indicateur LED

1

2

L’interrupteur de mise sous tension Power

Switch se trouve sur la face avant. Il suffit

d’appuyer dessus pour mettre l’amplificateur

sous tension (ou pour rendre actives une des

options de mise en marche automatique). La

diode LED placée juste au-dessus s’allume

alors. Une nouvelle pression sur l’interrupteur

éteint l’appareil.

Sélecteur de mode de mise

sous tension ON/OFF

7

Le RB-1091 vous propose sa mise sous tension

automatique en utilisant le système de com-

mutation par présence de tension continue 12

volts dit « 12 V Trigger ». Le sélecteur en face

arrière repéré « Turn On/Off Mode Selector

» permet de choisir la méthode d’allumage

de l’amplificateur.

•  Avec le sélecteur en position repérée

« OFF », l’amplificateur est mis sous ou

hors tension manuellement, via sa touche

Power en face avant.

•  Lorsque le sélecteur est placé sur la posi-

tion repérée « 12V TRIG », l’amplificateur

s’allume automatiquement lorsqu’une ten-

sion de 12 volts est envoyée sur sa prise

jack 3,5 mm placée à gauche du sélecteur

et repérée « IN ». Il se remet en mode de

veille Standby dès que cette tension dis-

paraît sur la prise. L’interrupteur POWER

SWITCH en face avant est placé avant ce

sélecteur : il doit être pressé (ON) pour que

la commutation TRIGGER 12 V soit effective

et efficace. Couper l’alimentation avec cet

interrupteur (OFF) éteint l’amplificateur,

qu’il y ait ou non une tension de 12 volts

sur la prise Trigger IN.

Entrée et sortie Trigger

12 volts

8

La prise jack 3,5 mm repérée IN est prévue pour

transporter la tension de 12 volts nécessaire

au fonctionnement de la commutation TRIG-

GER que nous venons de décrire, la tension

étant envoyée par un processeur Surround ou

préamplificateur Rotel. Pour être efficace, le

sélecteur contigu (7) doit être sur sa position

repérée « 12 V TRIG » (voir le paragraphe

précédent). Cette entrée accepte en fait une

tension continue ou alternative, d’une valeur

comprise entre 3 et 30 volts.

La prise jack 3,5 mm repérée OUT permet de

brancher une autre prise jack 3,5 mm pour

renvoyer la tension de commutation 12 volts

vers un autre appareil. La tension 12 volts n’est

toutefois présente que si la prise IN est réelle-

ment alimentée par une telle tension.

Indicateurs de protection

3

Des circuits de protection générale et thermique

protègent l’amplificateur contre tout dommage

éventuel dû à des conditions de fonctionnement

anormales ou extrêmes. Contrairement à la

majorité des autres amplificateurs de puis-

sance, le circuit de protection du RB-1091 est

totalement indépendant du trajet du signal

audio, et n’a donc aucune influence sur les

performances musicales. Ce circuit contrôle

aussi en permanence la température des

étages de sortie, et coupe automatiquement

l’amplificateur si celle-ci dépasse une valeur

de fonctionnement normale.

De plus, le RB-1091 intègre une protection

contre les surcharges qui se met en service si

l’impédance de charge en sortie devient trop

basse. Cette protection est indépendante pour

chacun des deux canaux.

Si un fonctionnement anormal survient,

l’amplificateur s’arrête de fonctionner et la

diode LED « PROTECTION » de la face avant

s’allume.

Si cela se produit, éteignez l’amplificateur, et

laissez-le se refroidir naturellement pendant

plusieurs minutes. Profitez-en pour tenter

d’identifier et de corriger le problème. Lorsque

vous rallumerez l’amplificateur, le circuit de

protection doit normalement se réinitialiser

automatiquement, et la diode PROTECTION

s’éteindre.

Dans la plupart des cas, la mise en service de

la protection est due à un court-circuit dans les

câbles des enceintes acoustiques, ou à cause

d’un mauvais respect de la ventilation correcte

de l’amplificateur. Dans de très rares cas, la

charge à très faible impédance ou très réac-

tive de certaines enceintes acoustiques peut

entraîner la mise en service de la protection.

Branchements des  signaux en entrée

4

Voir Figure 2

Le RB-1091 propose une entrée asymétrique

de type RCA, standard traditionnel que l’on

trouve sur la quasi-totalité des maillons audio

complémentaires. Cette prise RCA accepte le

signal audio en provenance d’un préamplifica-

teur ou d’un processeur sonore. N’utilisez que

des câbles de liaison de la meilleure qualité

possible, pour être certains de bénéficier d’une

qualité sonore optimale.

13

Français

Branchement des  enceintes acoustiques

Voir Figure 2

Le RB-1091 possède une paire de prises pour

enceinte acoustique. En plus, il est équipé d’une

prise Speakon® à quatre contacts. Plusieurs

enceintes proposent désormais de telles prises

Speakon®, qui permettent un branchement

sûr et efficace. Même si ce n’est pas le cas de

vos enceintes, vous pourrez utiliser ces prises

Speakon®, en n’en équipant vos câbles qu’à

une seule extrémité, côté amplificateur.

Sélection des enceintes

L’impédance nominale de chaque enceinte

branchée sur le RB-1091, suivant le mode de

fonctionnement choisi doit être au minimum

de 4 ohms.

Choix des câbles d’enceintes

Utilisez du câble deux conducteurs isolés pour

relier le RB-1091 à l’enceinte. La taille et la

qualité du câble peuvent avoir de l’influence sur

les performances musicales. Un câble standard

fonctionnera, mais il peut présenter des limitations

quant à la dynamique réellement reproduite ou

à la qualité du grave, surtout sur de grandes

longueurs. En général, un câble de plus fort

diamètre entraîne une amélioration du son. Pour

des performances optimales, penchez-vous sur

l’offre en terme de câbles spécialisés, de très haute

qualité. Votre revendeur agréé Rotel est en mesure

de vous renseigner efficacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation correcte

du « + » et du « - » pour chaque branchement

entre les différents amplificateurs utilisés dans

le même système et les enceintes acoustiques

doit être respectée pour toutes les enceintes, afin

que celles-ci soient toutes en phase. Si la phase

d’une seule enceinte est inversée, il en résultera

un manque de grave sensible et une dégradation

importante de l’image stéréophonique. Tous

les câbles sont repérés afin que vous puissiez

identifier clairement leurs deux conducteurs. Soit

les câbles sont différents (un cuivré, un argenté),

soit la gaine est de couleur différente (filet de

couleur), soit elle est gravée. Assurez-vous que

vous repérez bien le conducteur pour toutes les

liaisons, et que vous respectez parfaitement la

phase sur toutes les enceintes acoustiques, par

rapport à l’amplificateur sur lesquelles elle est

(elles sont) branchée(s).

Si vous utilisez les prises Speakon

®

, assurez-

vous que leurs contacts sont tous bien câblés

de la même manière dans la prise.

Branchement avec câbles

classiques

5

Le RB-1091 est équipé de deux paires de

bornes vissantes, cette double paire permettant

un bicâblage très facile. Ces prises acceptent

indifféremment du câble nu, des cosses ou

fourches spéciales, ou encore des fiches banane

(sauf en Europe, où les nouvelles normes CE

l’interdisent).

Tirez le(s) câble(s) de l’amplificateur RB-1091

vers l’(les) enceinte(s) acoustique(s). Prévoyez

suffisamment de longueur pour qu’ils ne subis-

sent aucune contrainte sur toute leur longueur

et que vous puissiez déplacer les éléments sans

qu’ils soient tendus.

Si vous utilisez des fiches dites « banane »,

connectez-les d’abord aux câbles, puis bran-

chez-les à l’arrière des prises des enceintes

acoustiques. Les bornes des enceintes doivent

rester totalement vissées (sens des aiguilles

d’une montre) avant leur insertion.

Si vous utilisez des fourches, commencez par les

relier/souder sur les câbles. Si vous utilisez du

fil nu, dénudez tous les câbles sur une longueur

suffisante, et torsadez les brins de chaque

conducteur de telle manière qu’aucun brin ne

puisse venir en contact avec un autre d’un autre

conducteur (court-circuit). Suivant la taille des

torsades, insérez-les dans les trous centraux

des prises ou entourez-le autour des axes de

celles-ci (sens des aiguilles d’une montre), de

la même manière que pour les fourches. Dans

tous les cas, serrez fermement à la main les

bornes vissantes.

NOTE :

 Vérifiez bien qu’il n’y ait aucun

brin qui vienne en contact avec des brins ou

la prise adjacente.

Branchement avec prises

Speakon

®

5

Le RB-1091 est équipé d’une prise Speakon

®

 à

quatre contacts. Ces quatre contacts permettent

facilement de conserver tous les avantages du

bicâblage avec une seule prise. Les branche-

ments internes du RB-1091 sont réalisés de telle

manière que le simple câblage reste parfaite-

ment possible avec ces prises Speakon

®

.

Des câbles prémontés avec prises Speakon

®

sont disponibles, mais vous pouvez parfaite-

ment préférer réaliser vos propres câbles avec

ce type de prises.

Câblage d’une prise Speakon

®

Ce paragraphe décrit en détail comment câbler

correctement une prise Speakon® quatre

contacts type NL4FC. Une prise deux contacts

NL2FC se branche de manière équivalente.

Passez la collerette de fermeture de la prise et

son mandrin interne autour du câble avant de

fixer les conducteurs sur les prises internes.

Dénudez la gaine externe

des conducteurs du câble,

puis dénudez chacun des

quatre conducteurs com-

me illustré ci-contre (gaine

externe dénudée sur une

longueur de 20 mm, puis

chaque conducteur in-

terne dénudé sur 8 mm).

Torsadez soigneusement

chacun des brins des con-

ducteurs ainsi dénudés,

puis  insérez  chacune

des  torsades  dans  sa

prise correspondante.

Revissez soigneusement

chaque prise, soit avec

un tournevis, soit avec

une clé Allen 1/16”, afin

de maintenir fermement

chaque conducteur en

place.

Les prises sont respective-

ment repérées 1+, 1–, 2+

et 2–. Branchez mainte-

nant les conducteurs à

l’autre prise, sur l’autre ex-

trémité du câble, avant de

refermer complètement la

première prise : vous pour-

rez ainsi vérifier soigneu-

sement que ce sont bien

les mêmes conducteurs

qui sont branchés sur les

mêmes contacts, aux deux

extrémités du câble.

Insérez maintenant complète-

ment le capot frontal autour

de la prise proprement dite.

Faites glisser le mandrin interne

autour du câble, pour qu’il

vienne se placer complètement

autour de la prise proprement

dite. Faites maintenant glisser la collerette de

fermeture au-dessus de la prise, puis vissez-la

complètement avec le capot frontal. À l’intérieur,

le mandrin va venir enserrer complètement le

câble et la prise, garantissant la qualité et la

fermeté des contacts.

�����

�������

�����

����������

����

�������

�������

�������������

���������

14

RB-1091

Amplificateur de puissance monophonique

Problèmes de  fonctionnement

La majorité des problèmes survenant dans

une installation haute fidélité est due à de

mauvais branchements, ou à une mauvaise

utilisation d’un ou de plusieurs maillons. Si le

problème est bien lié au RB-1091, il s’agit très

certainement d’un mauvais branchement. Voici

quelques vérifications de base qui résolvent la

majorité des problèmes rencontrés :

L’indicateur Power de mise

sous tension ne s’allume pas

L’amplificateur RB-1091 n’est pas alimenté par

le secteur. Vérifiez la position de l’interrupteur

de mise sous tension Power (position ON). Si

vous avez choisi l’option d’allumage via la

prise 12 V TRIG, assurez-vous qu’une tension

de commutation soit bien présente sur la prise

jack correspondante TRIG IN.

Pas de son

Si l’amplificateur est bien sous tension mais

qu’aucun son n’en sort, regardez la diode

PROTECTION INDICATOR sur la face avant.

Si elle est allumée, voir le paragraphe suivant.

Si elle est éteinte, vérifiez tous les maillons du

système, la qualité des branchements et la

position des diverses commandes.

Diode de protection allumée

La diode LED PROTECTION INDICATOR

s’allume si le circuit de protection est activé,

et éteint alors automatiquement l’amplificateur.

Cela arrive principalement quand les ouïes

d’aération ont été obstruées, quand il y a un

court-circuit dans les sorties enceintes, ou si

l’amplificateur a fonctionné très longtemps à

puissance maximum. Éteignez l’amplificateur

et attendez qu’il refroidisse. Le fait d’appuyer

à nouveau sur l’interrupteur de mise sous

tension pour rallumer l’appareil entraînera

la réinitialisation automatique des circuits de

protection. Si la protection se remet à fonc-

tionner, il y a un problème dans le système ou

l’amplificateur lui-même.

Spécifications

Puissance de sortie (FTC)

1 x 500 watts

Watts/canal

500 watts, tous les canaux en service, avec filtre

20 kHz, charge de 8 ohms, 20-20 kHz, DHT 0,003 %

Distorsion harmonique totale

 (20 – 20 000 Hz, 8 ohms)

Puissance maximum continue

< 0,03 %

Demi-puissance continue

< 0,03 %

1 watt par canal

< 0,03 %

Puissance de sortie

(4 ohms, DHT 0,09 %)

1 000 watts

Courant crête

40 A

Distorsion d’intermodulation

(60 Hz : 7 kHz, 4 :1)  < 0,03 %

Facteur d’amortissement

 (8 ohms)

400

Gain d’amplification

27,2 dB

Sensibilité/ Impédance d’entrée

2,2 V/11,1 kilohms

Réponse en fréquence

10 Hz – 40 kHz (± 3 dB)

Rapport signal/bruit

(pondéré A IHF)

118 dB

Alimentation

USA :

120 volts, 60 Hz

Europe :

230 volts, 50 Hz

Consommation

300 watts

Moyenne : 34 watts

En veille: 3 watts

Dimensions

(L x H x P)

432 x 92 x 407 mm

Hauteur face avant

 (montage en rack)

80 mm

Poids

(net)

7,8 kg

Toutes les spécifications sont certifiées exactes au moment de l’impression.

Rotel se réserve le droit d’apporter des améliorations sans préavis.

15

Deutsch

Rotel-Produkte entsprechen den internationalen Richtlinien über

die Beschränkung der Verwendung bestimmter gefährlicher

Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous

Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-

Altgeräte (Waste Electrical and Electronic Equipment (WEEE)).

Die durchgestrichene Mülltonne steht für deren Einhaltung und

besagt, dass die Produkte ordnungsgemäß recycelt oder diesen

Richtlinien entsprechend entsorgt werden müssen.

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener

zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen

von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerät darf nur in trockenen Räumen betrieben

werden. Zum Schutz vor Feuer oder einem elektrischen Schlag

dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie

keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu

vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen

Sie das Gerät sofort vom Netz. Lassen Sie es von einem

Fachmann prüfen und die notwendigen Reparaturarbeiten

durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes

genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt

zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie

jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen

genau beachtet werden. Dadurch können Personen- und Sachschäden

vermieden werden. Außer den in der Bedienungsanleitung beschriebenen

Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder

einem Staubsauger.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von

10 cm gewährleistet ist.

 Stellen Sie das Gerät weder auf ein Bett,

Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen

nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem

Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation

gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper,

Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung

mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an

der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel

an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen

Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschrif-

ten zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose

angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können

(z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere

Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des

Gerätes geboten.

Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen

Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt

betrieben werden.

Ist das Gerät z.B. während des Transportes über längere Zeit Kälte ausgesetzt

worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur

erwärmt hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal

zu Rate, wenn:

•  das Netzkabel oder der Stecker beschädigt sind,

•  Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

•  das Gerät Regen ausgesetzt war,

•  das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche

Leistungsminderung aufweist,

•  das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine

ordnungsgemäße Installation zu gewährleisten und die Gefahr eines

elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene

Unterlage. Es sollte weder auf beweglichen Unterlagen

noch Wagen oder fahrbaren Untergestellen transportiert

werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss

daher nicht geerdet werden.

16

RB-1091

Mono-Endstufe

Figure 2:  Anschlussdiagramm

�����

������

����������������������������������������������������������

�

���������������������

����

������

�������������������������������������

�����������������������

���������

��

��

Wichtige Hinweise

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

✔

  Schalten Sie

alle

 Komponenten im System aus,

bevor

 Sie Geräte (einschließlich Lautsprecher) anschließen.

✔

  Schalten Sie

alle

 Komponenten im System aus,

bevor

 Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

✔

  Sie die Lautstärke herunterdrehen,

bevor

 Sie die Endstufe

ein-

 oder

ab

schalten.

17

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren

von einer Familie gegründet, deren Interesse an

Musik so groß war, dass sie beschloss, qualitativ

hochwertigste HiFi-Produkte herzustellen und

Musikliebhabern ungeachtet ihres Geldbeutels

einen außergewöhnlichen Wert zukommen zu

lassen. Ein Ziel, das von allen Rotel-Angestellten

verfolgt wird.

Die Ingenieure arbeiten als Team eng zusam-

men. Sie hören sich jedes neue Produkt an

und stimmen es klanglich ab, bis es den

gewünschten Musikstandards entspricht. Die

eingesetzten Bauteile stammen aus verschie-

denen Ländern und wurden ausgewählt, um

das jeweilige Produkt zu optimieren. So fin-

den Sie in Rotel-Geräten Kondensatoren aus

Großbritannien und Deutschland, Halbleiter

aus Japan oder den USA und direkt bei Rotel

gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von

Testerfolgen von den angesehensten Testern

der Branche, die jeden Tag Musik hören, un-

termauert. Die Ergebnisse beweisen, dass das

Unternehmen sein Ziel konsequent verfolgt hat,

mit Equipment hoher Musikalität und Zuverläs-

sigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke

Rotel und wünschen Ihnen viel Hörvergnü-

gen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-RB-

1091 entschieden haben. Diese leistungsstarke

Mono-Endstufe kann optimal in jedem qualitativ

hochwertigen HiFi- oder HiFi-Cinema-System

eingesetzt werden.

Die RB-1091 ist eine erstklassige Mono-

Endstufe. Ihr digitaler Verstärkerschaltkreis,

das Schaltnetzteil, erstklassige Bauteile und

Rotels Balanced-Design-Konzept gewährleisten

eine herausragende Klangqualität. Aufgrund

der hohen Stromlieferfähigkeit kann die RB-

1091 problemlos anspruchsvolle Lautsprecher

kontrollieren.

Deutsch

Features

•  Ein Verstärkerkanal.

•  Power on/off-Konfiguration: manuell oder

über 12-V-Trigger-Signal.

•  Schutzschaltung mit LED-Anzeige an der

Gerätefront.

•  Anschluss der Lautsprecher über Schraub-

klemmen und Speakon

®

-Ausgang.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitung bitte

vor der Inbetriebnahme genau durch. Neben

grundsätzlichen Installations- und Bedienungs-

hinweisen (bitte beachten Sie auch die Sicher-

heitshinweise am Anfang der Bedienungsan-

leitung) enthält sie allgemeine Informationen,

die Ihnen helfen werden, Ihr System mit seiner

maximalen Leistungsfähigkeit zu betreiben.

Bitte setzen Sie sich bei etwaigen Fragen

mit Ihrem autorisierten Rotel-Fachhändler in

Verbindung.

Bewahren Sie den Versandkarton und das

übrige Verpackungsmaterial der  RB-1091

für einen eventuellen späteren Einsatz auf.

Der Versand oder Transport der RB-1091 in

einer anderen als der Originalverpackung

kann zu erheblichen Beschädigungen Ihrer

Endstufe führen.

Schicken Sie die Ihrer Endstufe beiliegende

Garantieanforderungskarte ausgefüllt an den

Rotel-Distributor in Ihrem Land. Bewahren

Sie bitte die Original-Kaufquittung auf. Sie

belegt am besten das Kaufdatum, das für Sie

wichtig wird, sobald Sie eine Garantieleistung

in Anspruch nehmen.

Aufstellung des Gerätes

Aufgrund ihrer hohen Ausgangsleistung kann

sich die RB-1091 extrem erwärmen. Diese

Wärme kann unter normalen Bedingungen

über die Kühlrippen und Ventilationsöffnungen

der Endstufe problemlos abgeführt werden.

Die Ventilationsöffnungen an der Oberseite

dürfen nicht blockiert werden. Jedoch ist das

Gerät an einem Ort aufzustellen, an dem rund

um das Gehäuse ein Freiraum von 10 cm und

eine ausreichende Luftzirkulation gewährleistet

ist. Beachten Sie dies beim Einbau in einen

Schrank oder beim Aufeinanderstellen mehrerer

Systemkomponenten.

Berücksichtigen Sie beim Aufbau das Gewicht

der Endstufe. Stellen Sie sicher, dass das Regal

oder der Schrank auf das vergleichsweise hohe

Gewicht der RB-1091 ausgelegt ist.

Inhaltsverzeichnis

Figure 1:  Bedienelemente und Anschlüsse

3

Figure 2:  Anschlussdiagramm

16

Die Firma Rotel .................................... 17

Zu dieser Anleitung .............................. 17

Features

17

Einige Vorsichtsmaßnahmen

17

Aufstellung des Gerätes

17

Netzspannung und Bedienung ................ 18

Netzeingang

9

18

Netzschalter

1

 und Betriebsanzeige

2

18

ON/OFF-Kippschalter

7

18

12-V-Trigger-Ein- und -Ausgang

8

18

LED-Anzeige für die Schutzschaltung

3

 .18

Eingangssignalanschluss

4

 .......................18

Lautsprecheranschluss .......................... 19

Auswahl der Lautsprecher

19

Auswahl der Lautsprecherkabel

19

Polarität und Phasenabgleich

19

Anschluss des Lautsprechers über

herkömmliche Schraubklemmen

5

19

Anschluss des Lautsprechers über

den Speakon

®

-Ausgang

6

19

Verdrahten des Speakon

®

-Anschlusses

19

Bei Störungen ...................................... 20

Die Betriebsanzeige leuchtet nicht

20

Kein Ton

20

PROTECTION-LED leuchtet

20

Technische Daten .................................. 20

18

RB-1091

Mono-Endstufe

Netzspannung und  Bedienung

Netzeingang

9

Aufgrund der hohen Aufnahmeleistung benötigt

die RB-1091 erhebliche Strommengen. Daher

sollte sie direkt an eine zweipolige Wandsteck-

dose angeschlossen werden. Verwenden Sie

kein Verlängerungskabel. Eine hochbelastbare

Mehrfachsteckdose kann eingesetzt werden,

wenn sie (ebenso wie die Wandsteckdose)

ausreichende Strommengen für die RB-1091

sowie die anderen an sie angeschlossenen

Komponenten liefern kann.

Stellen Sie sicher, dass die RB-1091 vor dem

Anschließen an das Netz abgeschaltet ist,

sich der Netzschalter also in der AUS-Position

befindet. Verbinden Sie nun das beiliegende

Netzkabel mit dem Netzeingang

9

 an der

Geräterückseite und stecken Sie das andere

Ende des Kabels in die Wandsteckdose.

Ihre RB-1091 wird von Rotel so eingestellt, dass

sie mit der in Ihrem Land üblichen Wechselspan-

nung (Europa: 230 Volt Wechselspannung/50

Hz; USA: 120 Volt Wechselspannung/60 Hz)

arbeitet. Die Einstellung ist an der Geräterück-

seite angegeben.

HINWEIS:

 Sollten Sie mit Ihrer RB-1091 in

ein anderes Land umziehen, kann die Ein-

stellung der Endstufe geändert werden, so

dass sie mit einer anderen Netzspannung

betrieben werden kann. Versuchen Sie auf

keinen Fall, diese Änderung selber vorzu-

nehmen. Durch Öffnen des Endstufengehäu-

ses setzen Sie sich gefährlichen Spannungen

aus. Ziehen Sie hierzu stets qualifiziertes

Servicepersonal zu Rate.

Sind Sie für längere Zeit nicht zu Hause, wie z.B.

während einer mehrwöchigen Urlaubsreise,

sollten Sie Ihre Endstufe (ebenso wie alle an-

deren Audio- und Videokomponenten) während

Ihrer Abwesenheit vom Netz trennen.

Netzschalter

1

 und

Betriebsanzeige

2

Der Netzschalter ist in die Gerätefront der

RB-1091 integriert. Zum Einschalten (oder

zum Aktivieren der optionalen, automatischen

Power on-Modi) drücken Sie den Netzschalter.

Die Betriebsanzeige über dem Schalter beginnt

zu leuchten und zeigt an, dass die Endstufe

eingeschaltet ist. Drücken Sie zum Ausschalten

der Endstufe erneut den Netzschalter.

ON/OFF-Kippschalter

7

Die RB-1091 kann über ihr “12-V-Trigger”-Sys-

tem automatisch ein- und ausgeschaltet werden.

Über den ON/OFF-Kippschalter können Sie

den gewünschten Modus auswählen.

•  Befindet sich der Kippschalter in der OFF-

Position, wird die Endstufe manuell über den

Netzschalter an der Gerätefront ein- und

ausgeschaltet.

•  Befindet sich der Kippschalter in der ON-

Position, wird die Endstufe automatisch

eingeschaltet, wenn an der 3,5-mm- und

mit IN gekennzeichneten 12V TRIGGER

IN-Buchse ein 12-V-Trigger-Signal anliegt.

Über den Netzschalter an der Gerätefront

können Sie diese Funktion umgehen. Diese

Funktion kann nur genutzt werden, wenn der

Netzschalter vorher eingeschaltet wurde.

12-V-Trigger-Ein- und -Aus-

gang

8

An die mit IN gekennzeichnete Anschlussbuchse

kann zum Ein- und Ausschalten der Endstufe

ein Anschlusskabel mit 3,5-mm-Klinkensteckern

zur Übertragung eines +12-V-Trigger-Signals

angeschlossen werden. Dazu ist der oben

beschriebene Kippschalter

7

 in die ON-

Position zu setzen. Dieser Eingang reagiert

auf Gleich- oder Wechselspannungssignale

von 3 bis 30 Volt.

An die mit OUT gekennzeichnete Buchse

kann ein weiteres Anschlusskabel mit 3,5-

mm-Klinkensteckern angeschlossen werden,

über das ein 12-V-Trigger-Signal zu anderen

Komponenten geleitet werden kann. Das

12-V-Ausgangssignal steht bereit, sobald ein

+12-V-Trigger-Signal an der mit IN gekenn-

zeichneten Buchse anliegt.

LED-Anzeige für die  Schutzschaltung

3

Die RB-1091 verfügt über eine thermische

Schutzschaltung. Hierdurch wird die Endstufe

vor möglichen Schäden durch extreme oder

fehlerhafte Betriebsbedingungen geschützt. Im

Gegensatz zu vielen anderen Konstruktionen

ist die Schutzschaltung der RB-1091 unab-

hängig vom Audiosignal und beeinflusst den

Klang nicht. Statt dessen überwacht sie die

Temperatur an den Leistungstransistoren und

schaltet die Endstufe ab, sobald bestimmte

Temperaturgrenzen überschritten werden.

Darüber hinaus besitzt die RB-1091 einen

Überstromschutz, der nur dann anspricht, wenn

die Lastimpedanz zu stark abnimmt.

Es ist unwahrscheinlich, dass es jemals zu

einer Überlastung kommt. Sollte dennoch eine

Störung auftreten, schaltet sich die Endstufe ab,

und die PROTECTION-LED an der Gerätefront

beginnt zu leuchten.

Schalten Sie die Endstufe aus und lassen Sie

sie einige Minuten abkühlen. Versuchen Sie,

den Grund für die Störung herauszufinden

und zu beheben. Beim erneuten Einschalten

der Endstufe setzt sich die Schutzschaltung

automatisch zurück, und die LED erlischt.

In den meisten Fällen wird die Schutzschal-

tung durch eine Fehlfunktion, wie z.B. durch

kurzgeschlossene Lautsprecherkabel oder

eine unzureichende Belüftung, die schließlich

zu einer Überhitzung führt, aktiviert. In sehr

seltenen Fällen können Lautsprecher mit einer

extrem niedrigen Impedanz die Schutzschaltung

aktivieren.

Eingangssignalanschluss

4

Siehe Figure 2

An der Rückseite der RB-1091 befindet sich

ein unsymmetrischer Cinch-Eingang, wie er an

jedem hochwertigen Audiogerät zu finden ist.

An diesen Cinch-Eingang können Vorverstärker

oder Surround-Prozessoren angeschlossen

werden. Verwenden Sie hochwertige Verbin-

dungskabel, um eine optimale Klangqualität

zu gewährleisten.

19

Deutsch

Lautsprecheranschluss

Siehe Figure 2

An der RB-1091 befinden sich Schraubklem-

men und ein Speakon

®

-Lautsprecherausgang.

Auch einige Lautsprecher verfügen über

Speakon

®

-Anschlüsse, was den Anschluss der

Lautsprecher erleichtert, da einfach Kabel mit

Speakon

®

-Stecker an beiden Seiten verwendet

werden müssen. Besitzen Sie Lautsprecher ohne

Speakon

®

-Anschlüsse, so können Sie diese

über Lautsprecherkabel anschließen, die nur

an einer Seite mit einem Speakon

®

-Stecker

bestückt sind.

Auswahl der Lautsprecher

Die nominale Impedanz des(der) an die

RB-1091 angeschlossenen Lautsprechers (Laut-

sprecher) sollte mindestens 4 Ohm betragen.

Auswahl der

Lautsprecherkabel

Verbinden Sie die RB-1091 und den Laut-

sprecher über ein isoliertes, zweiadriges

Lautsprecherkabel. Aufbau und Qualität des

Kabels können hörbare Effekte auf die Musik-

wiedergabe haben. Standard-„Klingeldraht“

wird funktionieren, jedoch können vor allem

bei größeren Kabellängen Leistungsverluste

und eine ungleichmäßige Wiedergabe des Fre-

quenzspektrums das Ergebnis sein. Allgemein

gilt, dass Kabel mit größerem Querschnitt eine

verbesserte Wiedergabequalität gewährleisten.

Für höchste Wiedergabequalität sollten Sie

die Benutzung von speziellen, hochwertigen

Lautsprecherkabeln erwägen. Ihr autorisierter

Rotel-Fachhändler wird Ihnen bei der Auswahl

dieser Lautsprecherkabel gerne weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrich-

tung der Anschlüsse –  muss für jede Laut-

sprecher-/Verstärkerverbindung phasengleich

sein. Wird die Polarität einer Verbindung

irrtümlicherweise umgekehrt, führt dies zu

einem unausgewogenen Klangbild mit schwa-

chen Bässen.

Die Kabel sind zur Identifizierung gekenn-

zeichnet. So kann die Isolationsschicht eines

Leiters gerippt oder ein Leiter mit einem Streifen

markiert sein. Das Kabel kann verschieden-

farbige Leiter (Kupfer und Silber) besitzen

und von einer transparenten Isolationsschicht

umgeben sein. Bei anderen Kabeln wird die

Polaritätsangabe auf die Isolationsschicht ge-

druckt. Unterscheiden Sie zwischen positiven

und negativen Leitern und achten Sie beim

Anschluss an Lautsprecher und Verstärker auf

die gleiche Polung.

Stellen Sie beim Einsatz von Speakon

®

-Steck-

ern sicher, dass die Drähte richtig zugeordnet

werden.

Anschluss des Lautsprechers

über herkömmliche Schraub-

klemmen

5

Die RB-1091 verfügt an der Rückseite über vier

farbig gekennzeichnete Anschlussklemmen. An

diese Anschlussklemmen können blanke Drähte

oder Kabelschuhe angeschlossen werden.

Führen Sie die Kabel von der RB-1091 zum

Lautsprecher. Lassen Sie sich genügend Raum,

damit Sie die Komponenten bewegen können

und so einen freien Zugang zu den Lautspre-

cheranschlüssen sicherstellen.

Bei der Verwendung von Kabelschuhen verbin-

den Sie diese mit den Kabeln, stecken die Kabel-

schuhe hinten unter die Anschlussklemmen und

drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne

Kabelschuhe) an die Lautsprecherklemmen

angeschlossen werden, so entfernen Sie an den

Kabelenden ca. 15 mm der Isolation. Lösen

Sie die Schraubklemmen durch Drehen gegen

den Uhrzeigersinn. Verdrillen Sie die blanken

Kabelenden, um ein Zerfasern zu vermeiden,

und stecken Sie das verdrillte Kabel hinter die

Schraubklemmen. Anschließend drehen Sie

diese im Uhrzeigersinn fest.

HINWEIS:

 Achten Sie bitte darauf, dass

die blanken Kabelenden vollständig an den

Schraubklemmen untergebracht sind und so-

mit das Berühren benachbarter Drähte oder

Anschlüsse ausgeschlossen ist.

Anschluss des Lautsprechers

über den Speakon

®

-Ausgang

6

Die RB-1091 besitzt einen vierpoligen Speakon

®

-

Lautsprecheranschluss. Da dieser vierpolig ist,

können damit auch Bi-Wiring-Lautsprecher-

lösungen realisiert werden. Der Anschluss an

der RB-1091 kann für den normalen Betrieb

auch mit einem zweipoligen Speakon

®

-Stecker

verbunden werden.

Es gibt konfektionierte Speakon

®

-Lautspre-

cherkabel. Sie können die Kabel aber auch

selber verdrahten.

Verdrahten des Speakon

®

-

Anschlusses

Nachstehend ist das Verdrahten des vierpoligen

Speakon

®

-Steckers NL4FC beschrieben. Die

Beschreibung lässt sich sinngemäß auch auf den

zweipoligen Speakon

®

-Stecker NL2FC anwen-

den. Beachten Sie bitte auch die den Steckern

beigefügte Anleitung oder besuchen Sie die

Website des Herstellers www.neutrik.com.

Für  die  Verbindung

benötigen Sie ein vier-

adriges Kabel. Stecken

Sie zunächst, wie ne-

benstehend dargestellt,

die Spannbuchse und

den Spannkörper auf

das Kabel.

Anschließend entfernen

Sie bitte die äußere

Hülle des Kabels so-

wie  die  Isolierung

der einzelnen Adern.

Drehen Sie nachein-

ander die einzelnen

Kabel  jeweils  einer

Ader zusammen und

stecken Sie die so ent-

standenen Kabelbündel

in die dafür vorgese-

henen Anschlussklem-

men am Anschlussstecker.

Ziehen Sie die Schrauben

mit einem handelsübli-

chen Schraubendreher

oder einem Maulschlüs-

sel (1/16“) an, bis die

Drähte fest sitzen.

Die Kontakte am Einsatz

sind mit 1+, 1–, 2+ und

2– bezeichnet. Verbin-

den Sie nun das andere

Ende  des  vieradrigen

Kabels mit den entspre-

chenden Anschlussklem-

men am Buchsensteckverbinder.

Vergewissern Sie sich, dass die

Zuordnung richtig ist (beide En-

den einer Ader sind mit den Kon-

takten derselben Bezeichnung,

z.B. 1+, zu verbinden).

Richten Sie nun Spannkörper und Buchsenstecker

bzw. Buchsensteckverbinder zueinander aus,

indem Sie die Nasen des Spannkörpers in die

Aussparungen des Steckers oder des Steckverbin-

ders stecken. Schieben Sie den Stecker bzw. den

Steckverbinder in das Gehäuse und verschrauben

Sie anschließend Gehäuse und Spannbuchse.

�������

�������

�����������

�����������

20

RB-1091

Mono-Endstufe

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollten

zuerst die nachstehend aufgeführten Punkte

überprüft werden. Viele Probleme beruhen

auf einfachen Bedienungsfehlern oder fehler-

haften Anschlüssen. Lässt sich das Problem

nicht beheben, wenden Sie sich bitte an Ihren

autorisierten Rotel-Fachhändler.

Die Betriebsanzeige leuchtet

nicht

Die RB-1091 bekommt keinen Strom. Prüfen

Sie die Netzanschlüsse an der Endstufe und

der Wandsteckdose. Stellen Sie sicher, dass der

Netzschalter eingeschaltet ist. Befindet sich der

Kippschalter an der Geräterückseite in der ON-

Position, so prüfen Sie, ob ein Trigger-Signal

an der 12V TRIGGER IN-Buchse anliegt.

Kein Ton

Bekommt die RB-1091 Strom und ist trotzdem

kein Ton zu hören, prüfen Sie, ob die PROTEC-

TION-LED an der Frontseite leuchtet. Falls ja,

beachten Sie bitte die Hinweise unten. Falls

nicht, prüfen Sie, ob alle Geräte richtig an-

geschlossen sind und die Einstellungen an den

angeschlossenen Geräten richtig vorgenommen

wurden. Stellen Sie sicher, dass die Eingangs-

und Lautsprecherverbindungen entsprechend

der Systemkonfiguration hergestellt worden

sind.

PROTECTION-LED leuchtet

Wurde die RB-1091 von der Schutzschaltung

abgeschaltet, beginnt die PROTECTION-LED

zu leuchten. Normalerweise passiert dies nur,

wenn die Ventilationsöffnungen blockiert sind,

der Lautsprecher nicht richtig angeschlossen

wurde oder die Endstufe überlastet wurde.

Schalten Sie das System ab und warten Sie, bis

sich die Endstufe abgekühlt hat. Drücken Sie

den Netzschalter anschließend einmal ein und

aus, um die Schutzschaltung zurückzusetzen. Ist

die Störung nicht beseitigt oder tritt sie erneut

auf, liegt das Problem im System oder in der

Endstufe selber.

Technische Daten

Konfiguration

1 x 500 Watt

Watt/Kanal

500 Watt, alle Kanäle betrieben, mit 20-kHz-Filter,

Last 8 Ohm, 20 – 20.000 Hz, 0,03 % THD

Gesamtklirrfaktor

(20 - 20.000 Hz, 8 Ohm)

Bei Nennleistung

< 0,03 %

Bei halber Nennleistung

< 0,03 %

Bei einem Watt pro Kanal

< 0,03 %

Ausgangsleistung

(4 Ohm, 0,09 % THD)

1000 Watt

Spitzenstrom am Ausgang

40 A

Intermodulationsverzerrung

(60 Hz : 7 kHz, 4:1)  < 0,03 %

Dämpfungsfaktor

(8 Ohm)

400

Verstärkung

27,2 dB

Eingangsempfindlichkeit/-impedanz

2,2 V/11,1 kOhm

Frequenzgang

(± 3 dB)

10 bis 40.000 Hz

Geräuschspannungsabstand (IHF A)

118 dB

Spannungsversorgung

230 Volt/50 Hz

Leistungsaufnahme

300 Watt

34 Watt – Leerlauf

3 Watt – Standby

Abmessungen (B x H x T)

432 x 92 x 407 mm

Panelhöhe

 (für Rack-Montage)

80 mm

Nettogewicht

7,8 kg

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Aus-

stattung vorbehalten.
