DOCTER DOCTER®8x58 B/CF: instruction

analytik

jena

FERNGLÄSER

BINOCULARS

JUMELLES

PRISMÁTICOS

БИНОКЛИ

DOCTER

®

8x42 BCF

DOCTER

®

10x42 BCF

Gebrauchsanleitung

Operating Instructions

Mode d’emploi / Instruction d’utilisation

Instrucciones para el uso

Инструкции

по

эксплуатации

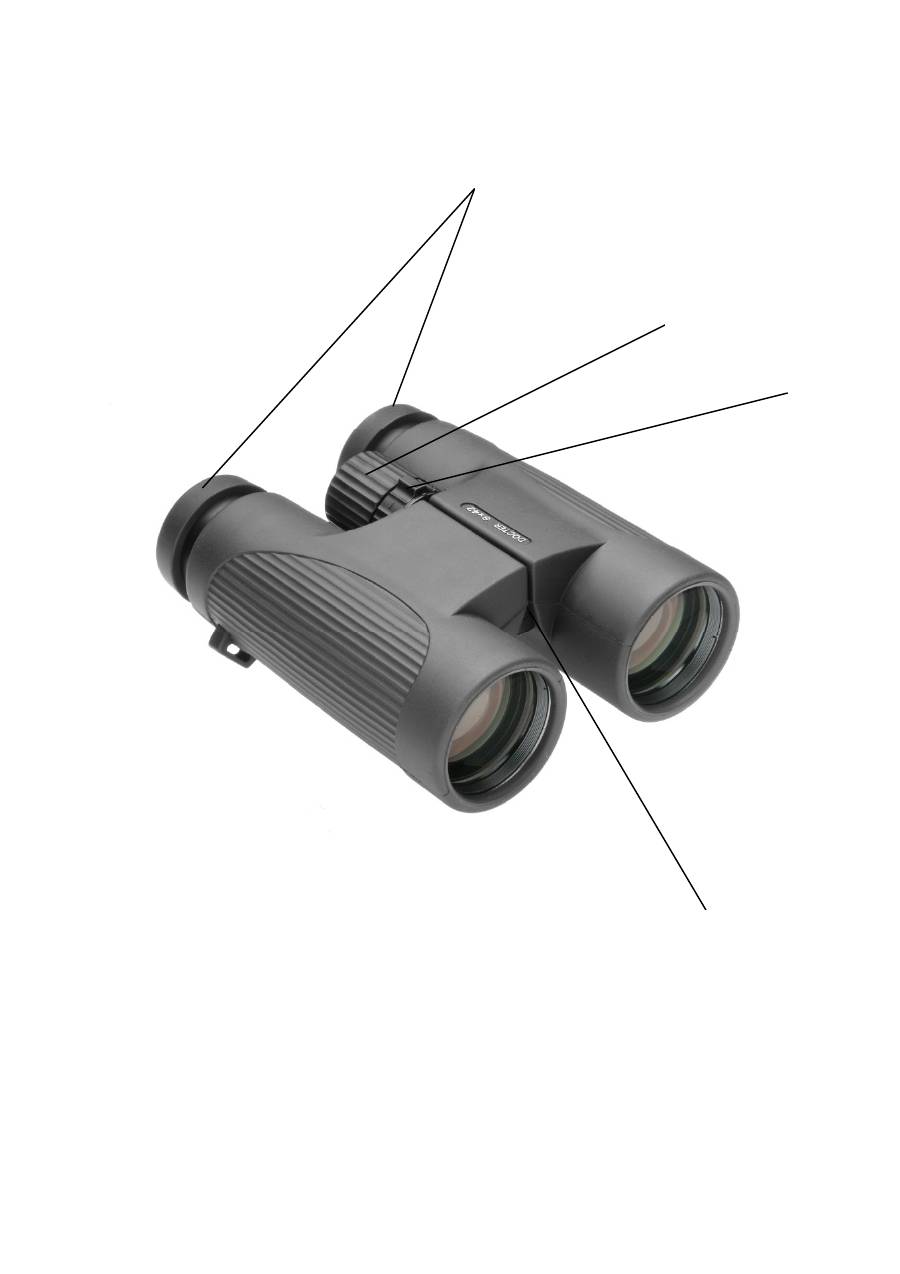

1  3  2  4

•

•

•

•

 Achtung

Aufgrund  der  starken  Bündelung  des  Lichtes  kann  eine  direkte  Beobachtung

der  Sonne  mit  einem  Fernrohr  zu  Verletzungen  der  Augen  führen  und  ist

deshalb  unbedingt zu vermeiden.

•

•

•

•

 Notice

Due to the high and intense focussing of light a direct observation of the sun

with the telescope may cause eye injuries and must by all means be avoided!

•

•

•

•

 Attention

En  raison  de  la  forte  focalisation  de  la  lumière,  une  observation  directe  du

soleil  avec  la  lunette  d’approche  peut  causer  des  blessures  des  yeux  et  doit

donc être impérativement évitée.

•

•

•

•

 Atencion

Debido a la fuerte focalización de la luz, debe evitarse observar directamente el

sol con la mira telescópica, ya que los ojos podrían resultar dañados

.

•

•

•

•

Внимание

Из

-

за

сильного

и

интенсивного

фокусирования

света

,

строго

запрещается

смотреть

на

солнце

сквозь

оптический

прицел

,

так

как

это

может

привести

к

повреждению

глаз

!

Gebrauchsanleitung

Das  von  Ihnen  erworbene  DOCTER









  Fernglas  ist  ein  Spitzenprodukt

feinmechanischer  Präzision.  Es  handelt  sich  um  ein  Produkt  mit  höchsten

Ansprüchen  der  optischen  Abbildungsleistung  nach  neusten  Stand  der

Optikrechnung und Optiktechnologie mit solider Verarbeitung. Alle Ferngläser dieser

Baureihe sind als Brillenträgermodelle ausgeführt und sie sind wasserdicht.

Technische Daten

DOCTER

8x42

10x42

Vergrößerung

8x

10x

Durchmesser Eintrittspupille

42mm

42mm

objektives Sehfeld auf 1000m

131m

114m

Nahdistanz

3m

4m

Durchmesser Austrittspupille

5,3mm

4,2mm

Austrittpupillen-Längsabstand

16mm

14mm

Dioptrieausgleich

+/-3 dpt

+/-5 dpt

Min/Max Pupillendistanz

56/72mm

56/72mm

Wasserdichtheit

3m

3m

Dämmerungszahl

18,3

20,5

Länge

139mm

139mm

Breite

125mm

125mm

Masse

860g

843g

Augenabstand

Um  ein  großes,  kreisrundes  und  scharfbegrenztes  Bild  zu  erzielen,  muß  das

Fernglas  dem  Augenabstand  der  verschiedenen  Benutzer  angeglichen  werden.

Diese Korrektur erfolgt durch das Knicken des Glases um sein Mittelgelenk (1), bis

sich die beiden Sehfelder des rechten und linken Fernrohres beim Betrachten eines

Objektes vollkommen decken.

S

charfeinstellung und Augenfehlerausgleich

Mit dem linken Auge wird durch die linke Seite ein beliebiges Objekt beobachtet und

am Mitteltrieb (2) so lange gedreht, bis das Objekt klar und kontrastreich erscheint.

Beim  Augenfehlerausgleich  wird  durch  Drehen  am  Dioptrien-Ausgleich  (3)  ein

möglicher Augenfehler von

±

 3dpt beim 8x42 und

±

 5dpt beim 10x42 ausgeglichen.

Dabei  wird  mit  dem  rechten  Auge  das  gleiche  Objekt  beobachtet  und  am  Dioptrie-

Ausgleich so lange gedreht, bis das Objekt klar und kontrastreich erscheint.

Entfernungseinstellung

Um  ein  Objekt  in    unterschiedlichen  Entfernungen  gleichermaßen  klar    und

kontrastreich  beobachten  zu  können,  ist  es  erforderlich,  das  Fernglas  auf  die

entsprechende  Entfernung  einzustellen.  Während  der  Beobachtung  des  Objektes

wird  am  Mitteltrieb  (2)  so  lange  nach

rechts  oder  links  gedreht,  bis  die  klarste  und

kontrastreichste Beobachtung erreicht ist. Eine Veränderung der Dioptrieneinstellung

ist nicht notwendig.

Anpassung der Augenmuschel

Bei  den  Modellen  handelt  es  sich  um  Brillenträgermodelle.  Der  normalsichtige

Beobachter  dreht  die  Augenmuschel  (4)  bis  zum  Anschlag  heraus.  Brillenträger

verwenden  die  Ferngläser  mit  hereingedrehten  Augenmuscheln,  um  das  volle

Sehfeld des Fernglases zu nutzen.

Wartung und Pflege

Ein  Prismenfernglas  bedarf  keiner  besonderen  Pflege,  es  ist  nahezu  wartungsfrei.

Optikaußenflächen sind bei Bedarf mit einem feinen Pinsel oder einem weichen Tuch

zu reinigen. Grobe Schmutzteile sollten vor dem Wischen abgespült oder abgepustet

werden.  Übermäßig  starkes  Reiben  beim  Putzen  der  optischen  Teile  kann  den

Entspieglungsbelag  zerstören.  Es  sind  keine  chemischen  Lösungsmittel  zu

verwenden und das Fernglas ist trocken zu lagern!

Operation Instructions

The  DOCTER









Binoculars  acquired  by  you  is  a leading product of fine-mechanical

precision. It is a product with highest requirements of the optical performance after

latest development of the optics calculation and optics technology concerns with solid

processing. All binoculars of this series are implemented as spectacle wearer models

and they are waterproof.

Technical data

DOCTER

8x42

10x42

Magnification

8x

10x

Entrance pupil diameter

42mm

42mm

Field of view at 1000 m

131m

114m

Close distance

3m

4m

Exit pupil diameter

5,3mm

4,2mm

Eye relief

16mm

14mm

Dioptre adjustment range

+/-3 dpt

+/-5 dpt

Range of interpupillary distance

56/72mm

56/72mm

Water tightness

3m

3m

Twilight number

18,3

20,5

Length

139mm

139mm

Width

125mm

125mm

Mass

860g

843g

Eye

distance

To reach a great and contrast panorama the binoculars have to be adjusted to the

different  eye  distance  of  different  users.  This  adjustment  happens  by  bending  the

central  hinge  (1  fig.  1)  until  both  fields  of  vision  of  the  right-hand  and  left-hand

telescope completely coincide during observing any object

.

Focusing and defective sight assistance

Observe any object with the left eye trough the left ocular and turn the mid-wheel (2)

till the object is clear and high contrast.

A  possible  defect  of  the  eyes  of  ±  3  dioptres  with  the  8x42  binoculars  and  ±  5

dioptres  with  the  10x42  binoculars  can  be  compensated  by  turning  the  dioptre

adjustment  (3).  Thereby  observe  the  same  object  with  the  right  eye  and  turn  the

diopter setting wheel till the object impression is clear and high in contrast.

Distance adjustment

To  observe  an  object  at  different  distances  both  clearly  and  in  high  contrast  it  is

useful  to  adjust  binoculars  to  a  special  distance.  While  observing  the  object  the

midwheel (2) has to be turned right or left till the clearest and richest in contrast vision

is  reached.  An  adjustment  of  the  Focusing  and  defective  sight  assistance  is  not

nessesary.

Eye piece adjustment

The binoculars are models for spectacle wearers. Normal sighted people employ the

binoculars  with  twist-up  eyecups.  Wearer  of  glasses  just  turn  the  eyecups  down to

use the complete panorama of binoculars.

Maintenance and Protection

Prism  binoculars  do  not  need  special  care,  they  are  nearly  of  attendance.  If

necessary the outer lens surfaces should be cleaned with a fine hairbrush or a soft

piece of cloth. Coarse dust should remove through wash or blow before wiping. Do

not use chemical solvents and keep it in dry place!

analytikjena

Stand / Release / Version de / versión /

Выпуск

: 07 / 2008

Analytik Jena AG

Niederlassung Eisfeld

Seerasen 2

D- 98673 Eisfeld

Tel: (03686) 371115

Fax: (03686) 322037

E-mail:

info@docter-germany.com

www.docter-germany.com
