Fractal Design Arc XL: Introduction
Introduction: Fractal Design Arc XL
Introduction
Congratulations and thank you for purchasing a Fractal Design computer case.
Please thoroughly read the following information and instructions before using your new case.
Arc XL
The Arc XL brings forth a balanced combination of airflow, water-cooling and high-perfor
-
mance component configurability in a minimalistic, sleek and stylish full-tower form.
The Arc XL’s high airflow design is apparent on its exterior with large air vents in the front
and top, therefore effortlessly keeping your components at cool temperatures. The case
comes equipped with three high quality Silent Series R2 fans to provide great airflow right
out of the box. If water cooling is more your thing, the Arc XL is designed to provide plenty of
space for the thickest radiators in both the front and top of the case. In the Arc XL case, the
ability to arrange extensive cooling options is important when you have the possibility and
space to install multiple graphics card set ups into a high-performance system.
As in all our products, the Arc XL highlights ease of use alongside quality workmanship and
materials, which is something Fractal Design takes pride in. The case is built to last and is
filled with smart features such as simple-clean dust filters, integrated fan controller, flexible
hard drive mounting, extra mountings for SSD drives and plenty of space for tidy cable rout-
ing. To top it all off, the Arc XL comes with a beautiful, slightly tinted window side panel which
allows you to show off your build from the outside.

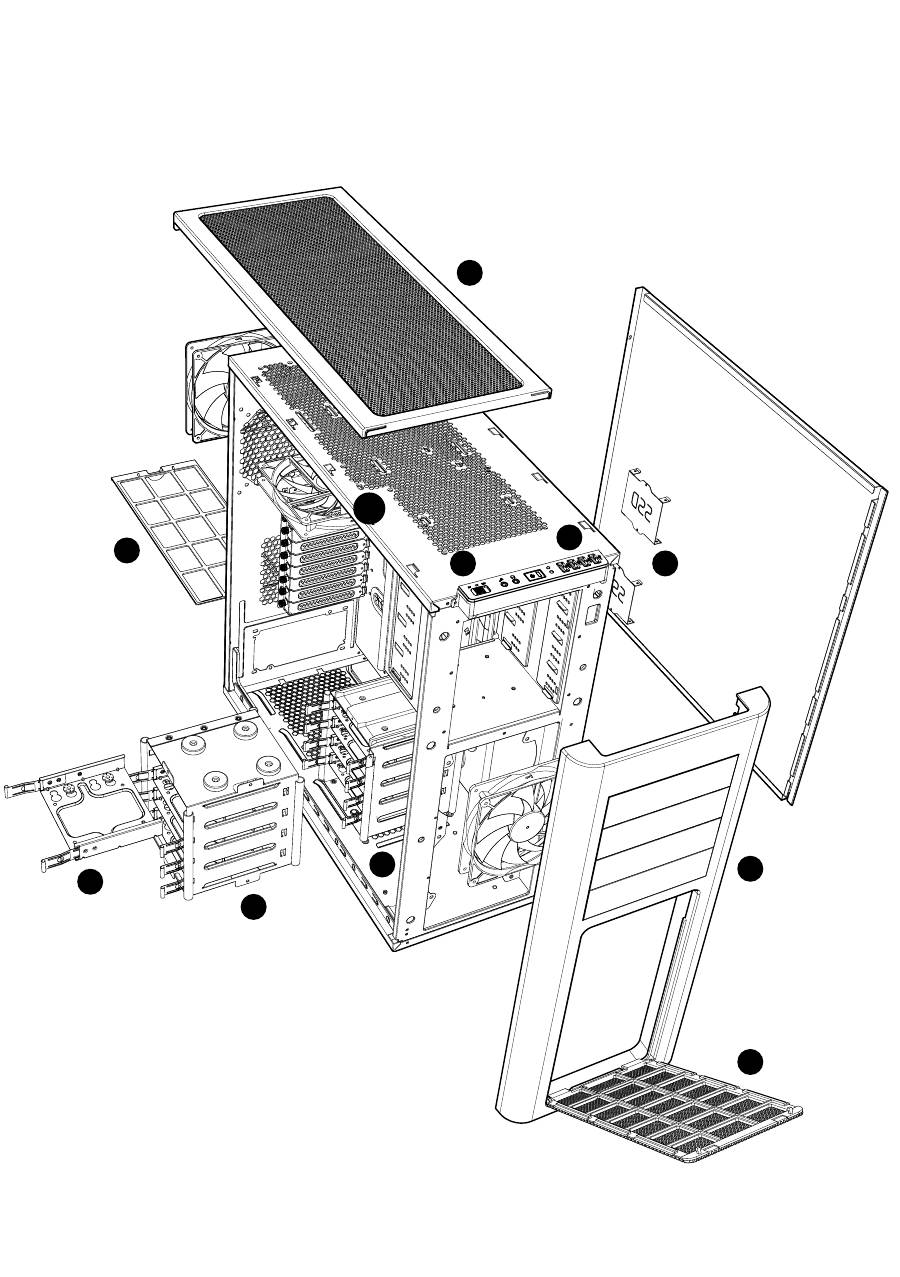

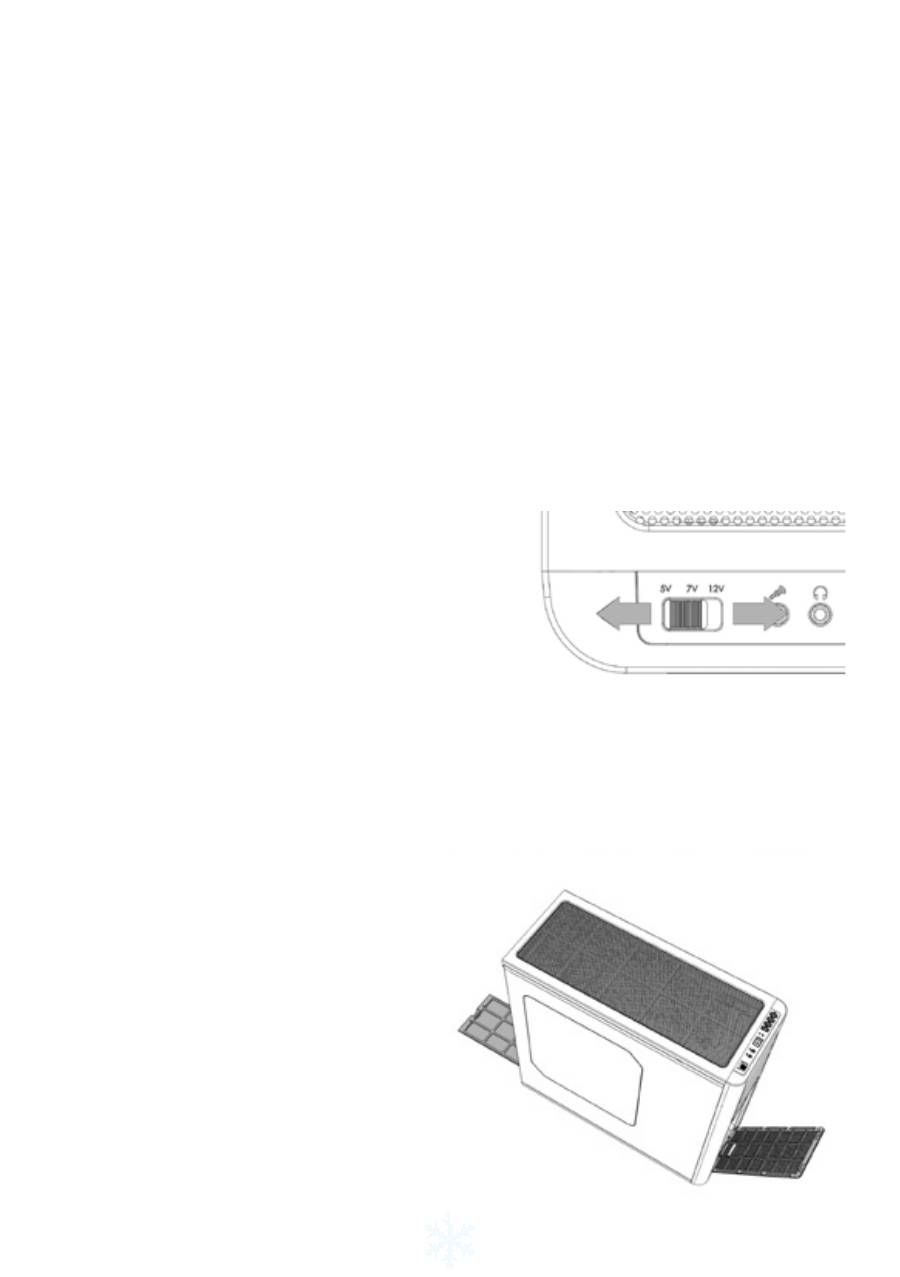

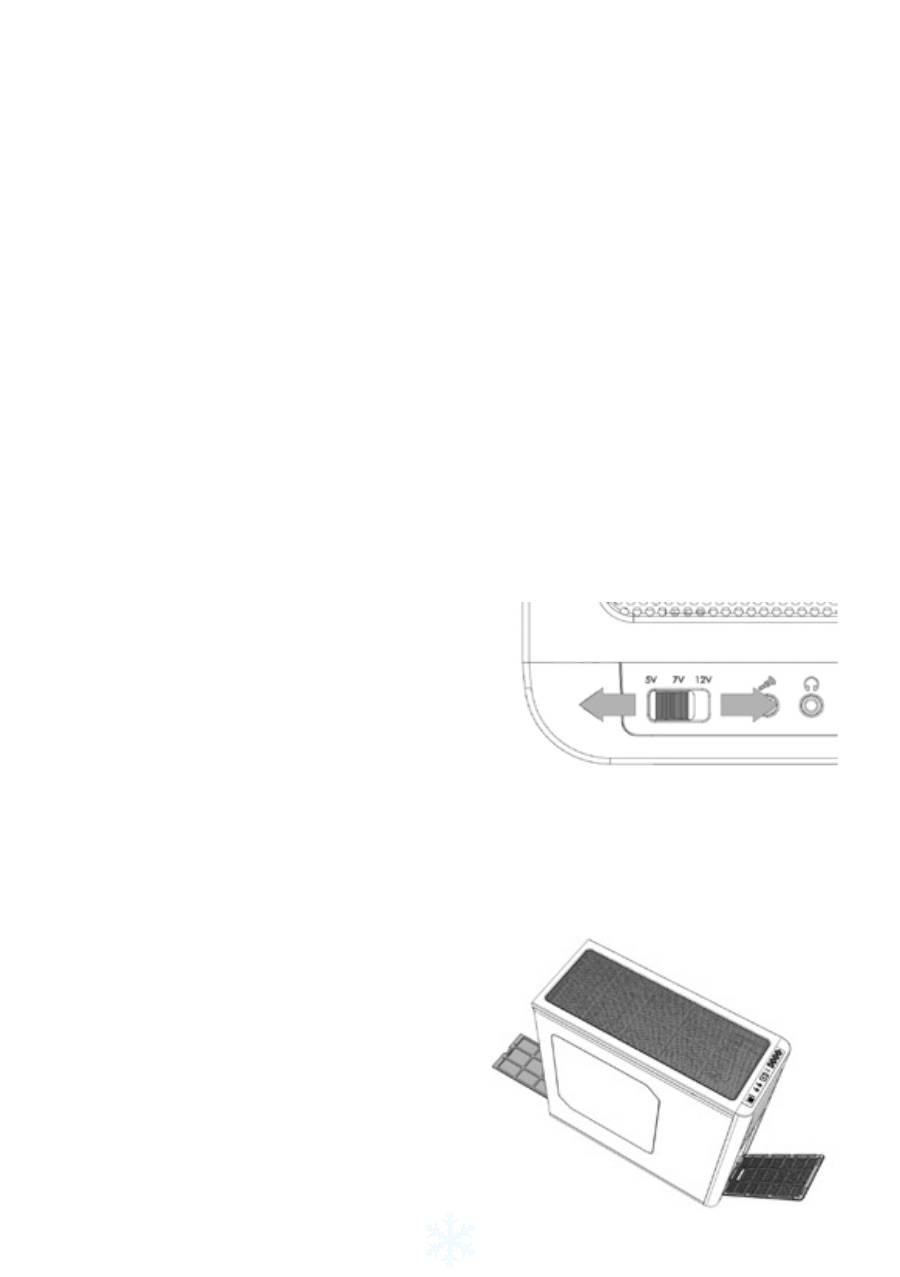

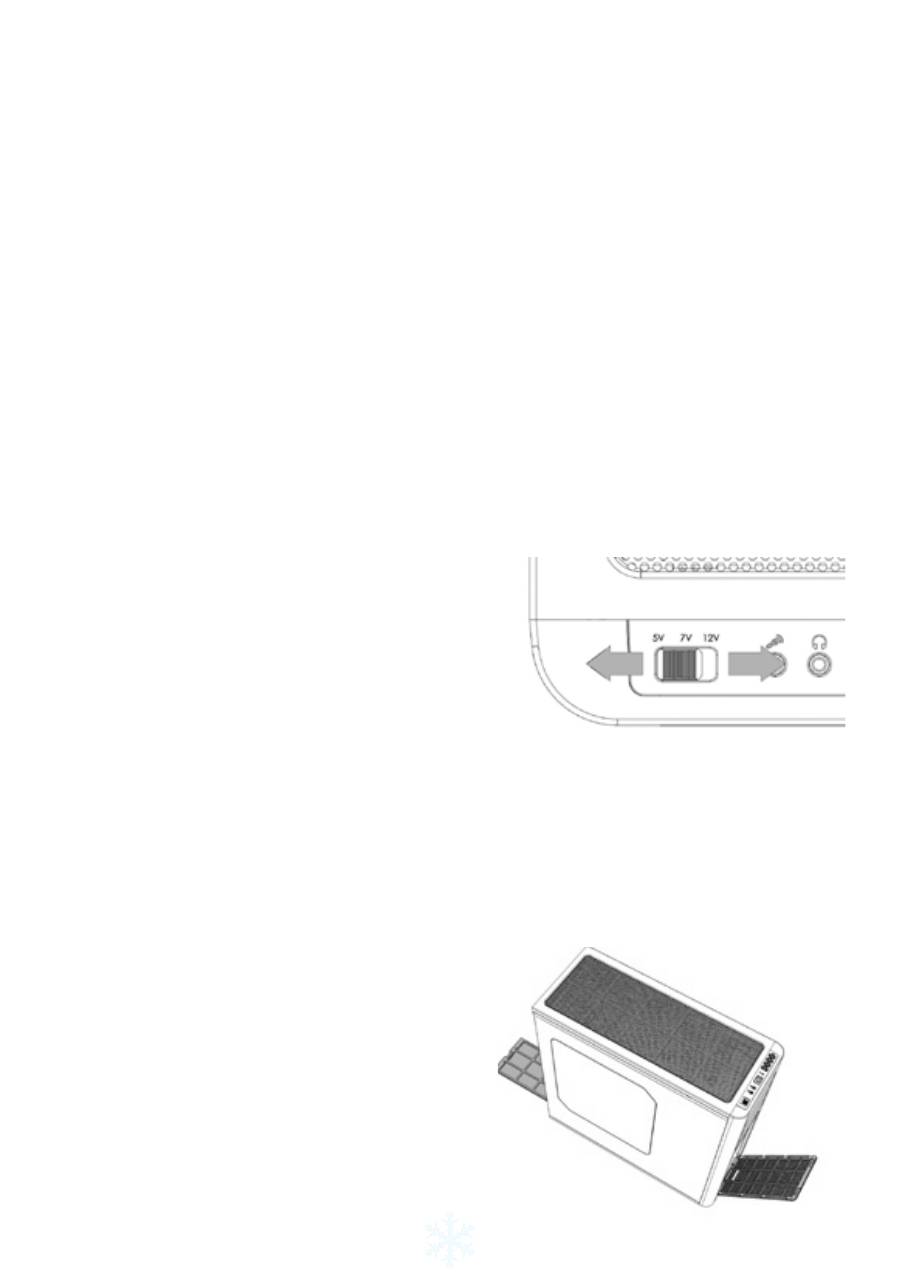

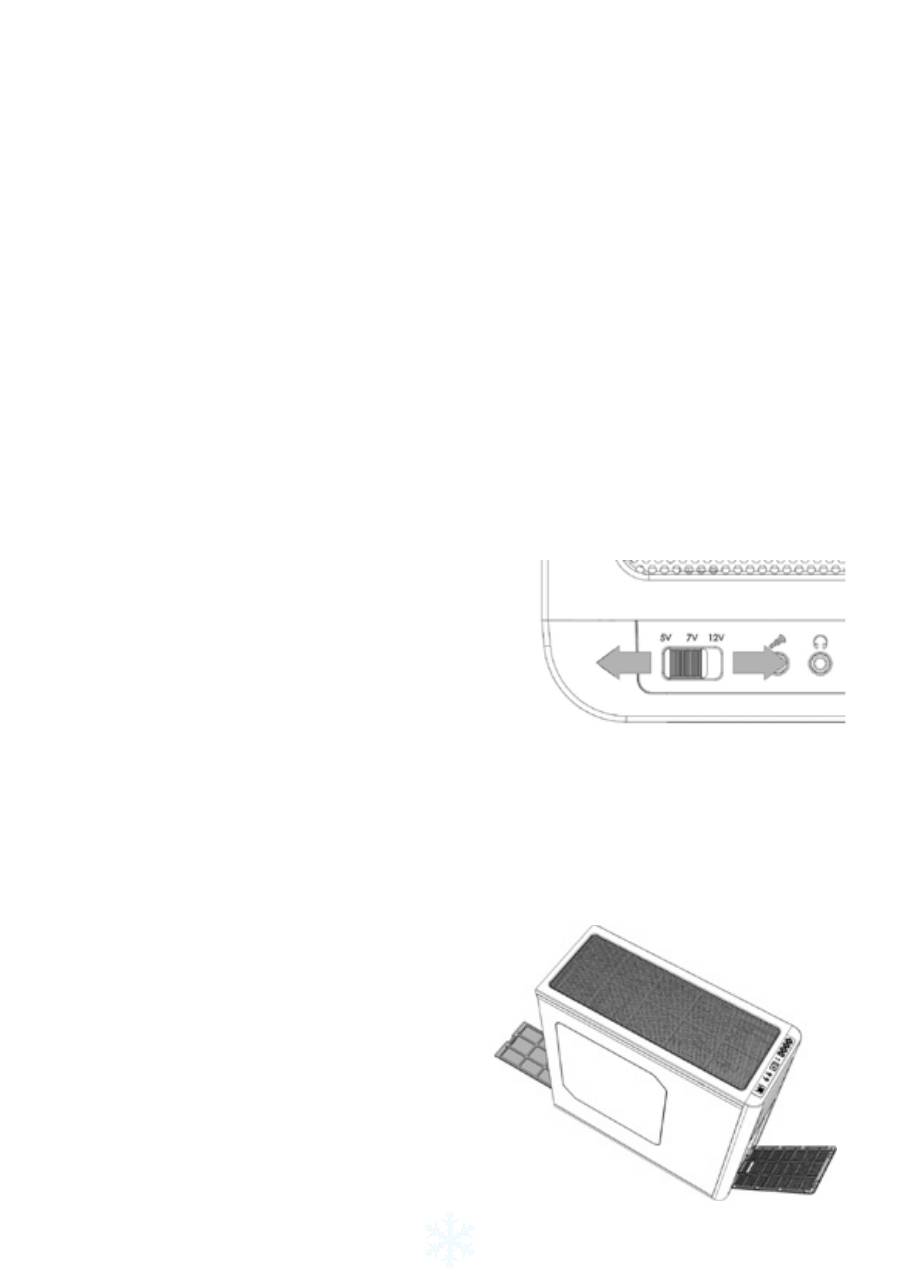

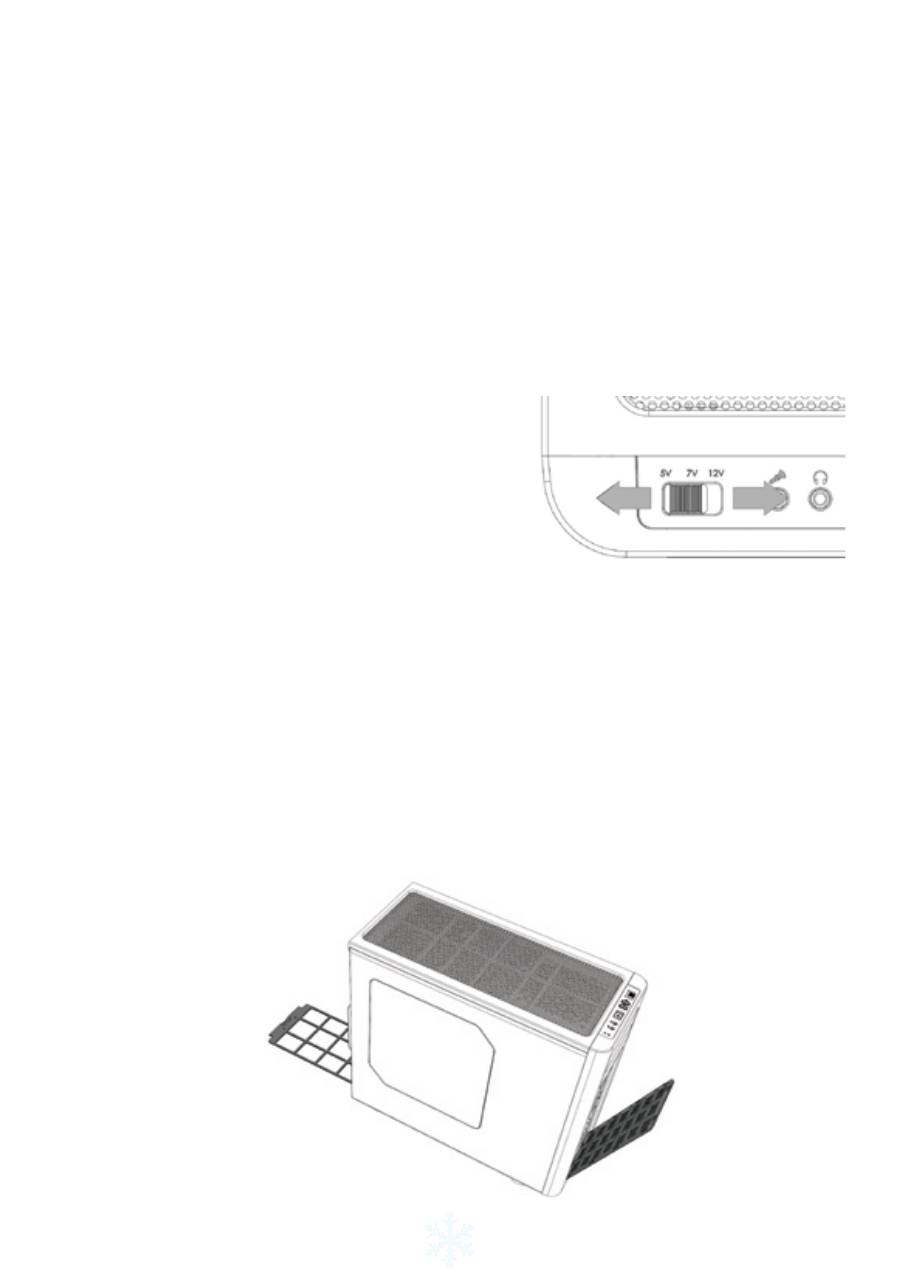

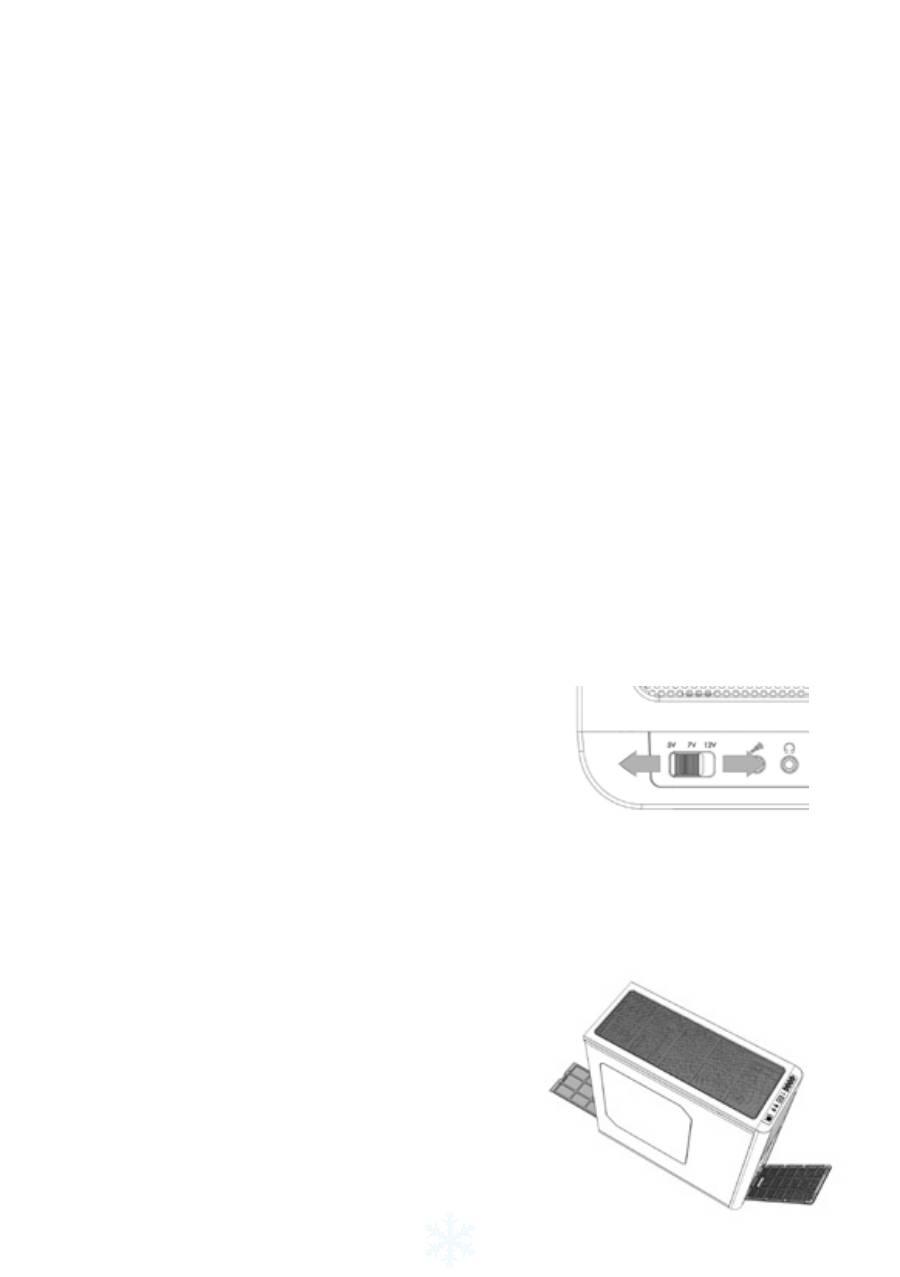

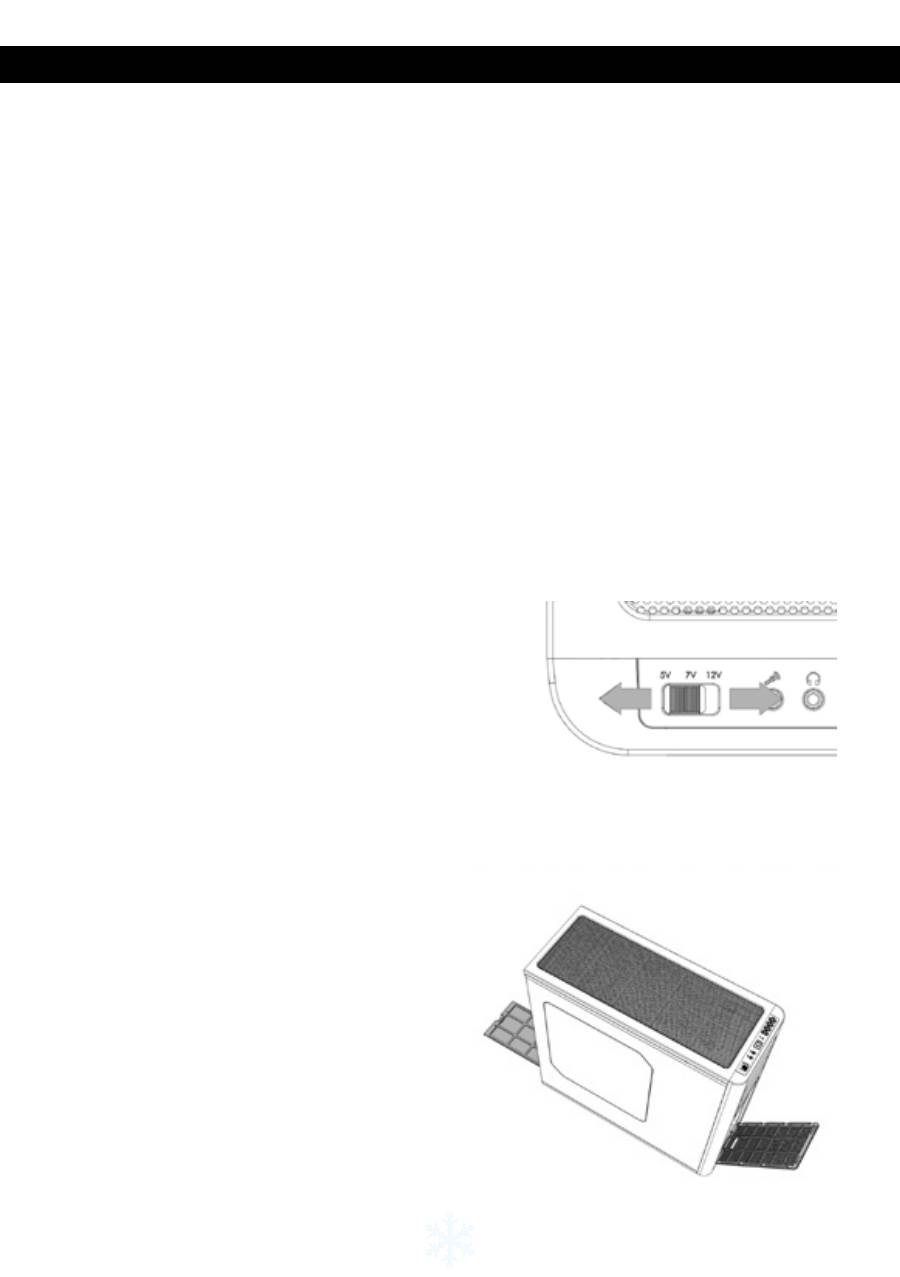

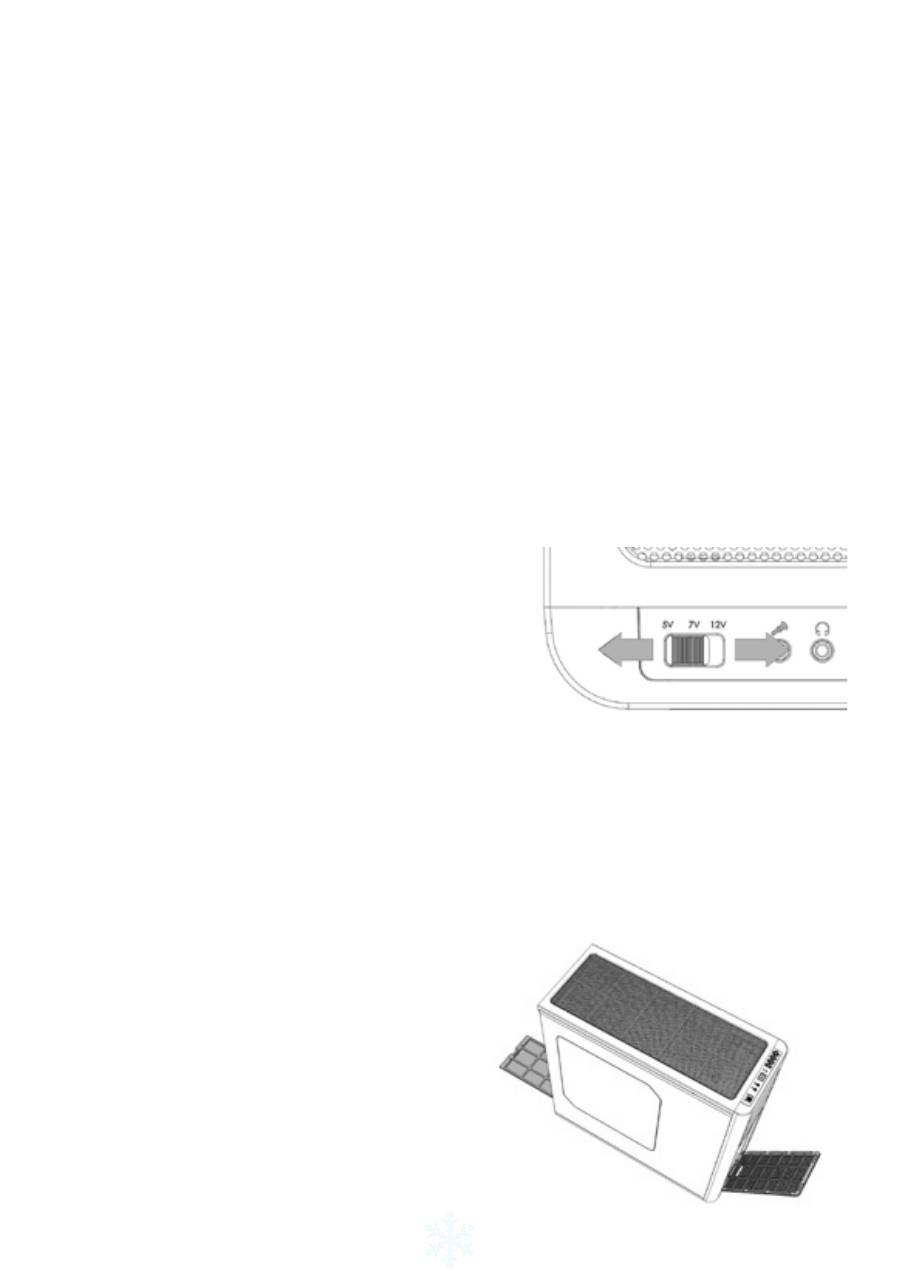

Fan controller
To install the built-in fan controller you have four con-
nectors, three of which you connect to your case fans
and one Molex connector which you plug into the
power supply unit. The speed of the fans can be regu-
lated in three steps, low speed (5V), medium speed
(7V) and high speed (12V).
Note:
Some fans might not start in the low-speed position and may
require a higher setting. Check the Starting Voltage of
non-Fractal Design fans for which setting should be used.
Cleaning the dust filters
The Arc XL comes with 3 separate dust filters:
•
Front panel:
Remove the dust filter by
pushing the upper part of the mesh; the
filter can be cleaned under running water
or by using a vacuum cleaner.
•
Bottom filter:
The filter located under the
power supply is removable by pulling it
straight out at the back of the case; it can
be cleaned under running water.
•
Top panel:
This filter is easiest to clean
by just using a vacuum cleaner, but can
also be taken off by removing the two
thumbscrews at the rear of the case.
3
Adaptable hard drive cages
Arc XL features two HDD cages - the upper cage may be removed and/or rotated, and the
lower cage may be repositioned.

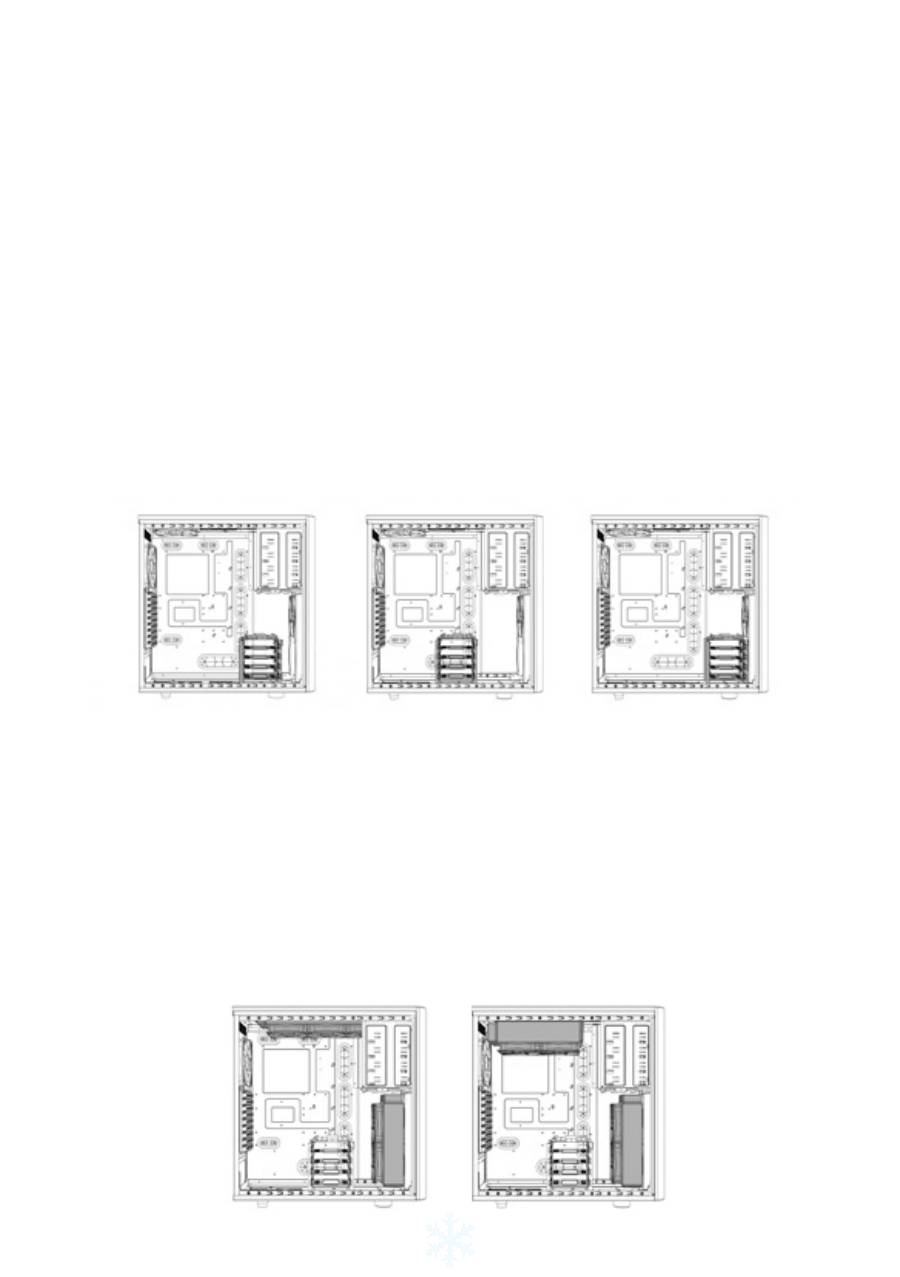

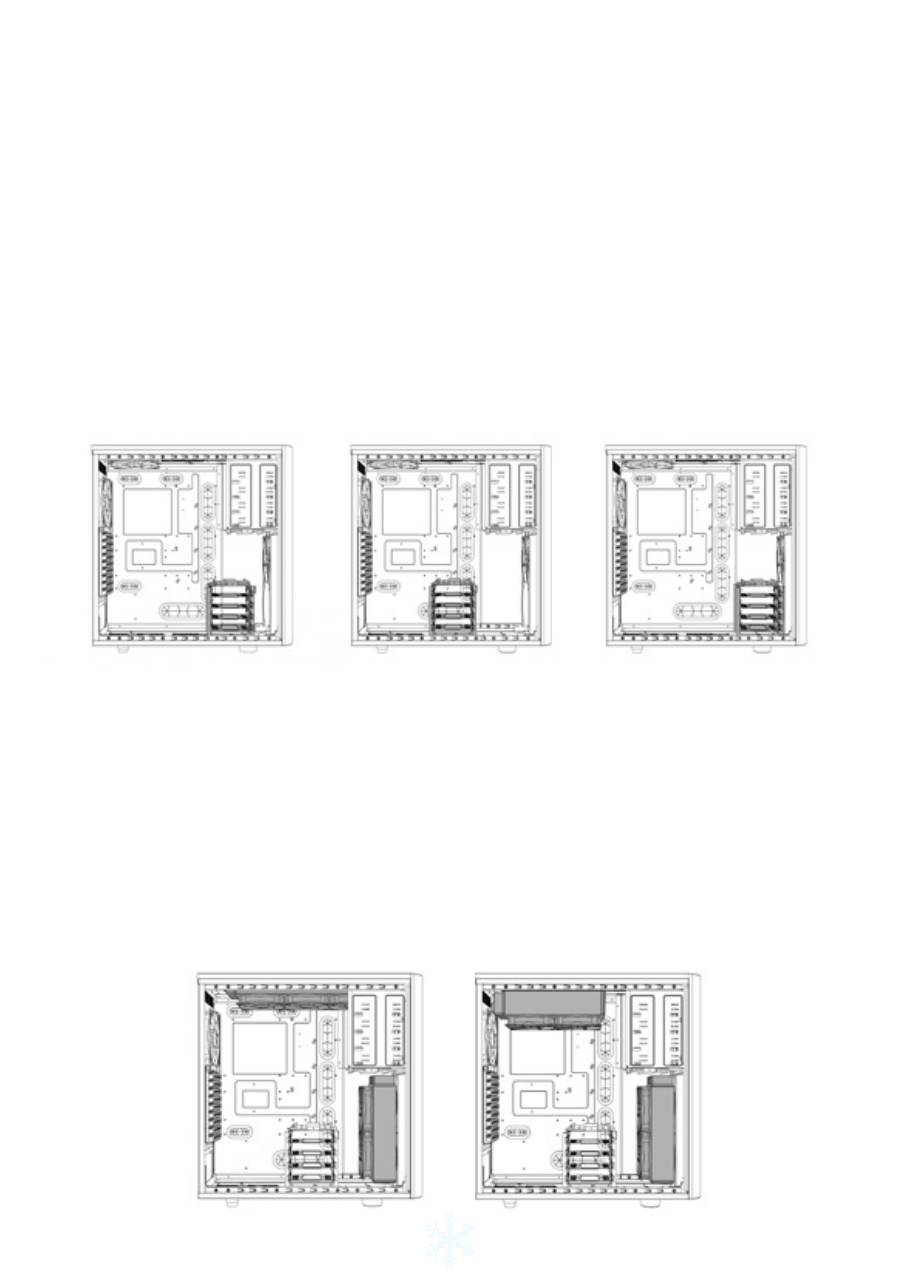

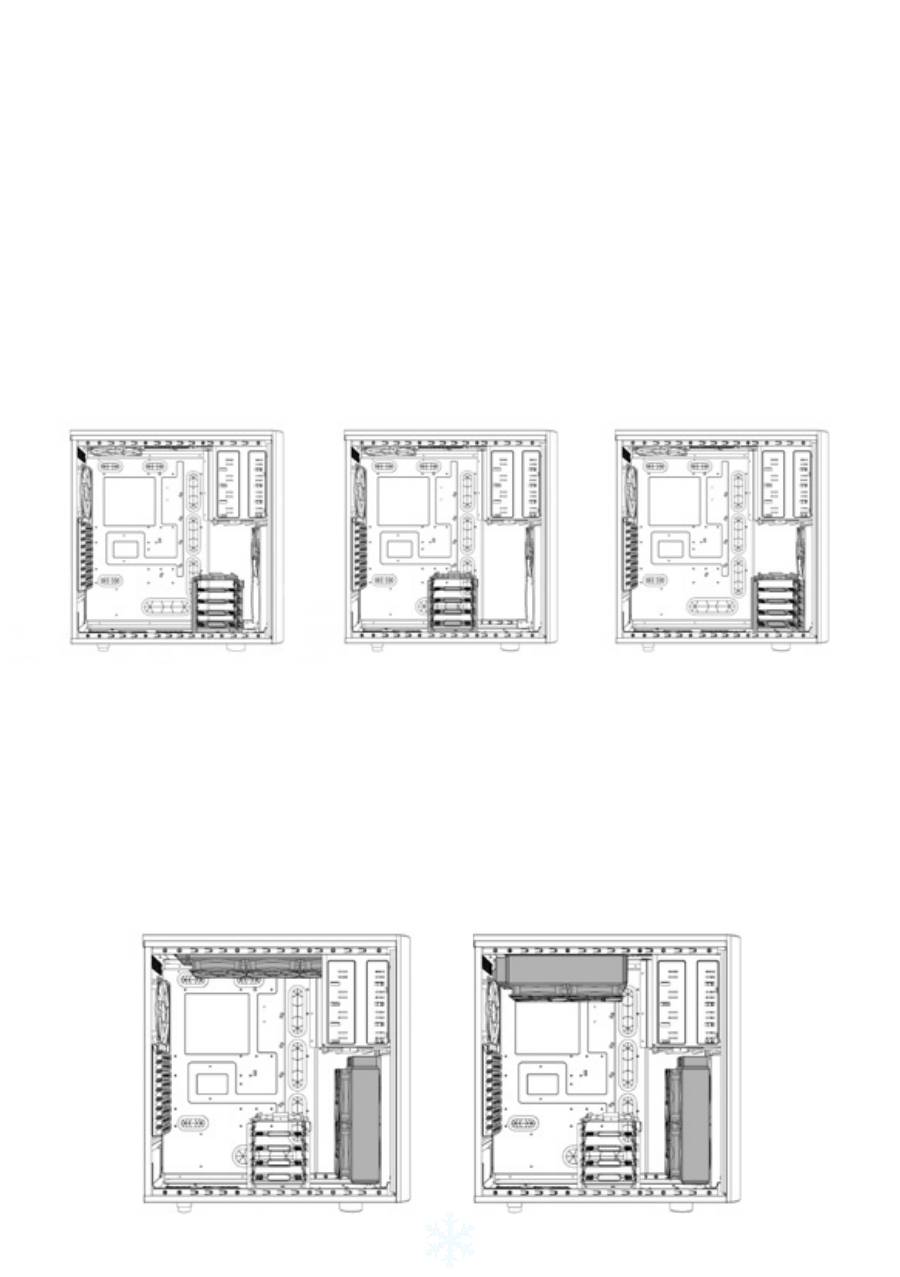

In its original position, the upper HDD cage has been strategically placed to optimize a clean
build with excellent HDD cooling and cable management. By removing the upper HDD cage,
the Arc XL supports graphics cards up to 400mm in length. When the upper HDD cage is
rotated, it acts as a guide for the front fan and directs airflow to the graphics card(s). To
remove or rotate the upper HDD cage, the two thumbscrews securing it must be removed.
Following rotation or removal of the HDD cage, re-insert it in the desired position and secure
the thumbscrews in the new position or remove it completely.
The lower HDD cage can be repositioned to provide more space in the front of the case.
This extra space is useful for front-mounted water-cooling radiators. The cage is secured
with seven screws: four under the case, two in front of the case and one on the motherboard
plate. Once the screws are removed, the lower HDD cage can be moved further back in the
chassis to one of two different positions, depending on how much space is required. The
cage is re-secured by screwing the four screws into the base of the case.

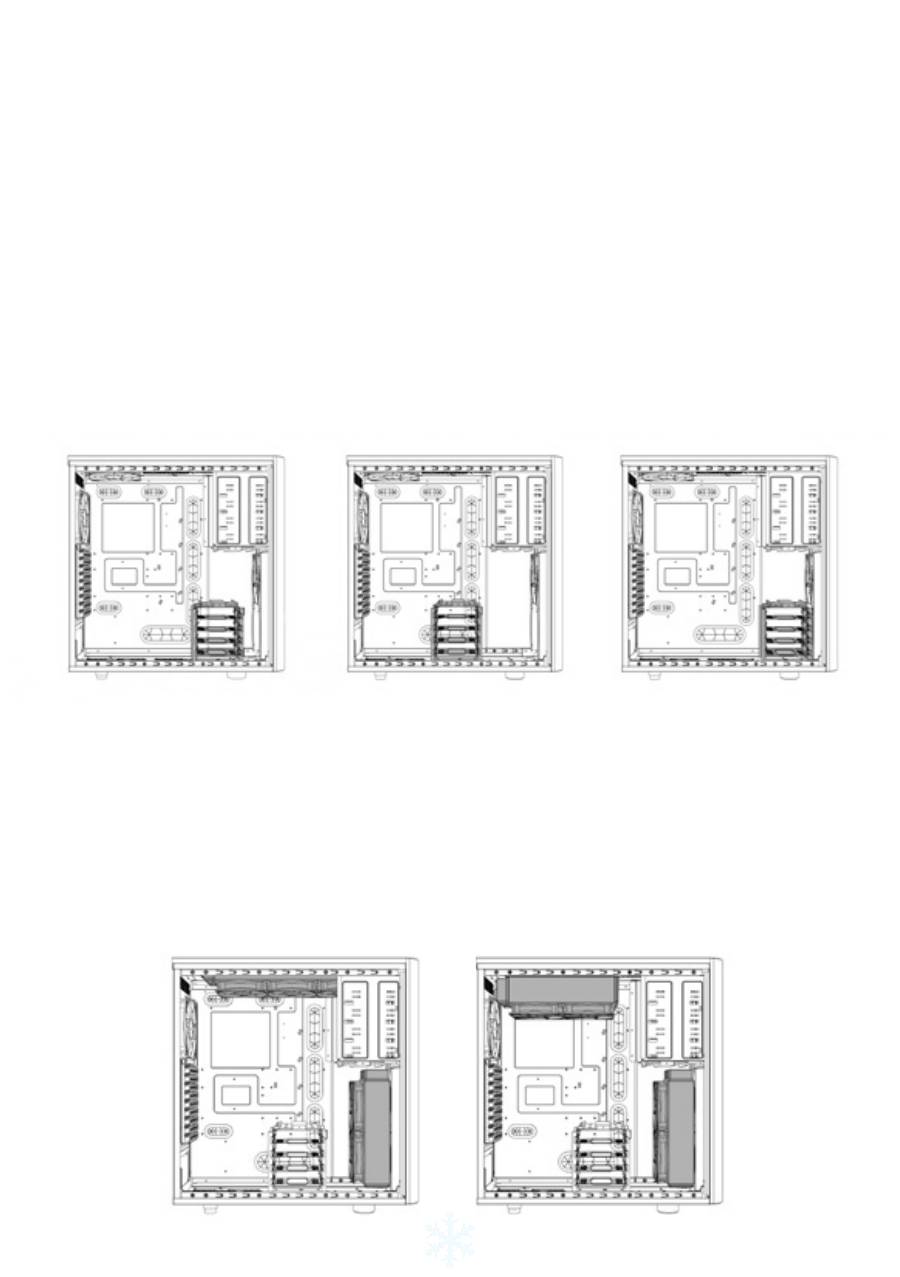

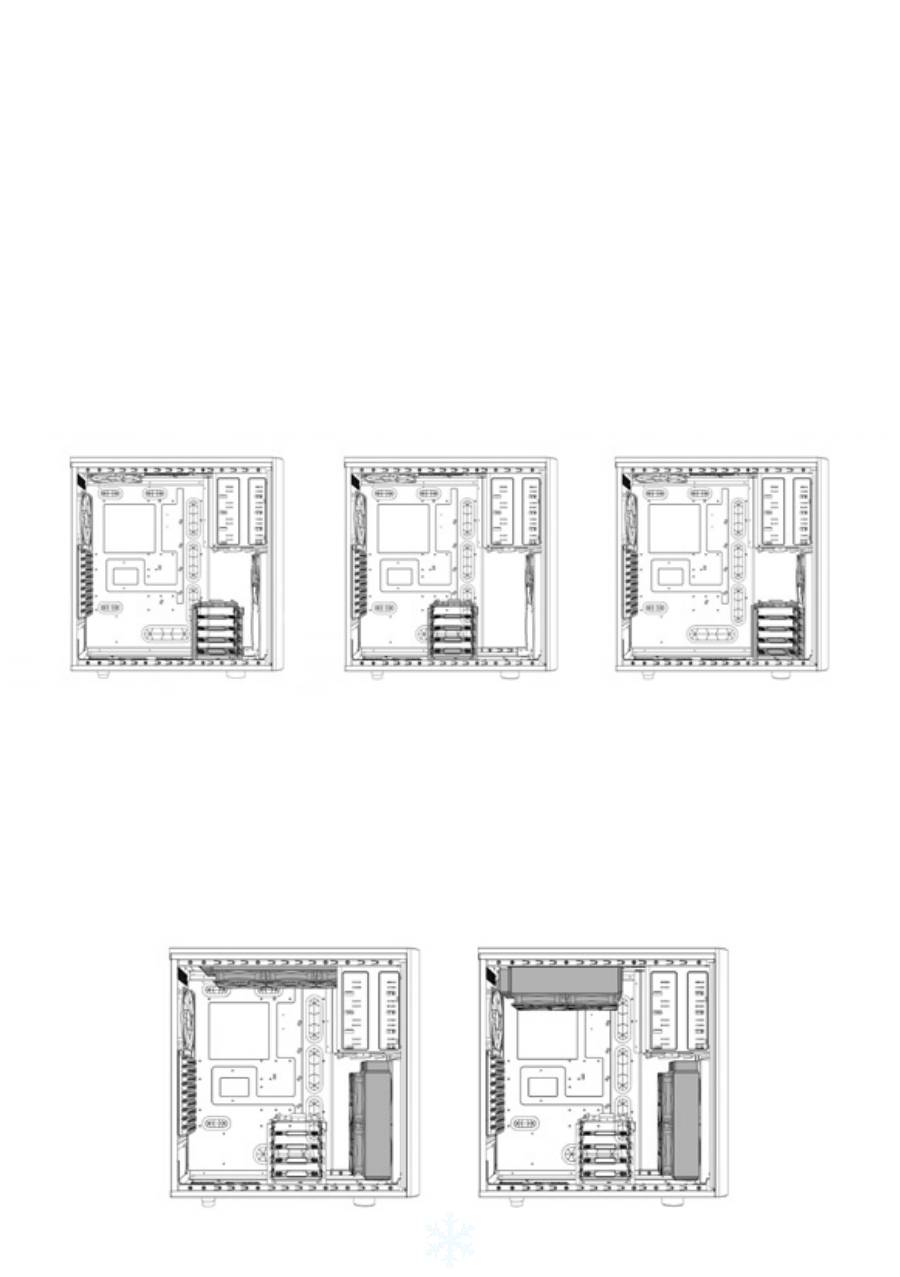

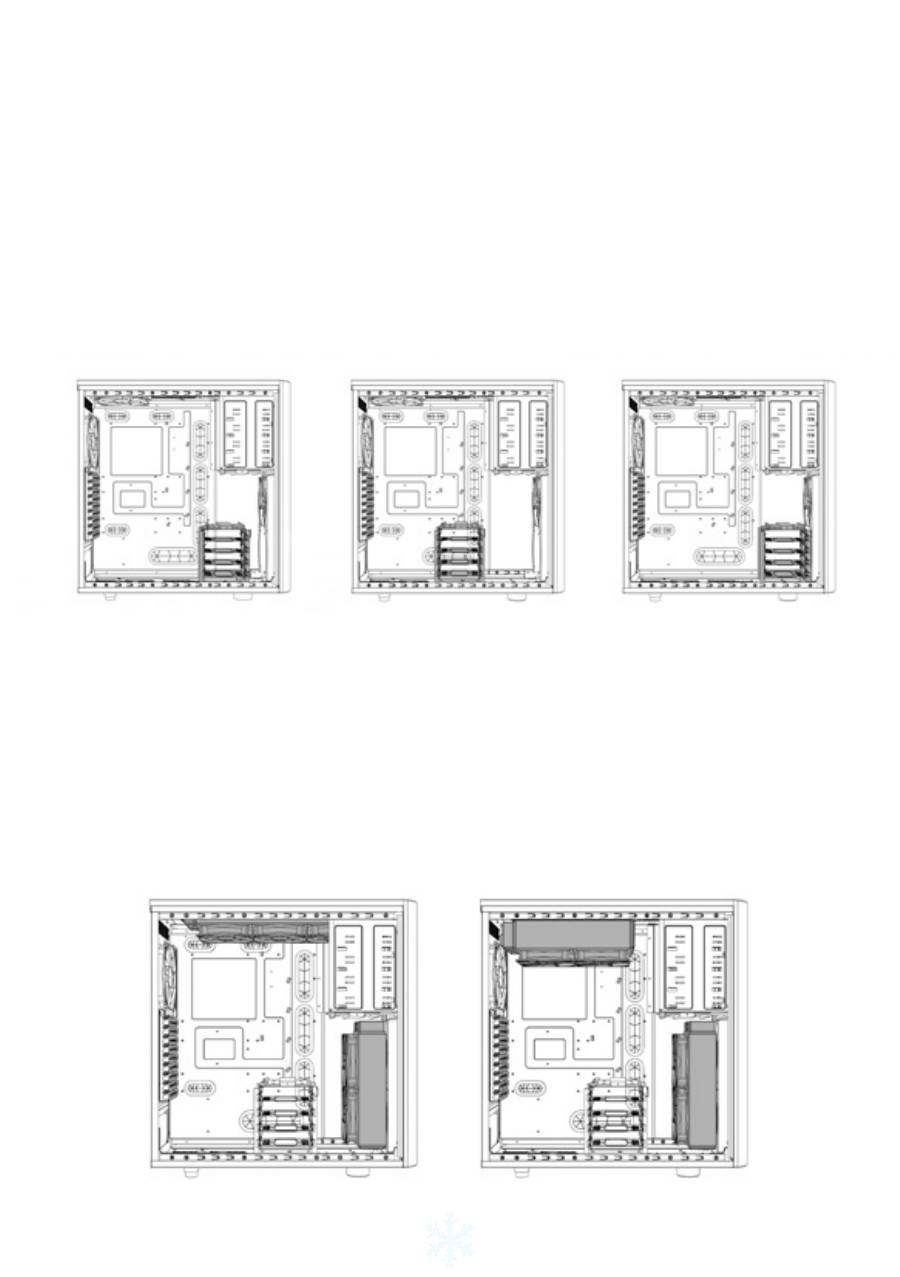

Water cooling options
The Arc XL is designed to allow for water cooling and supports the following components:
•
Top panel:
The strategic positioning of the fans in the top panel allow you to fit a
240mm radiator without risk of it conflicting with other components such as the mother
-
board or the system memory. Thick radiators up to 240mm in length as well as 360mm
slim radiators may also be used in this position.
•
Front panel:
If you have removed or repositioned the hard drive cages, a thick 240mm
radiator may be fitted i n the front panel.
•
Bottom/rear panel:
120mm radiators may be used on the fan positions on the bottom
and rear plates.
4
5

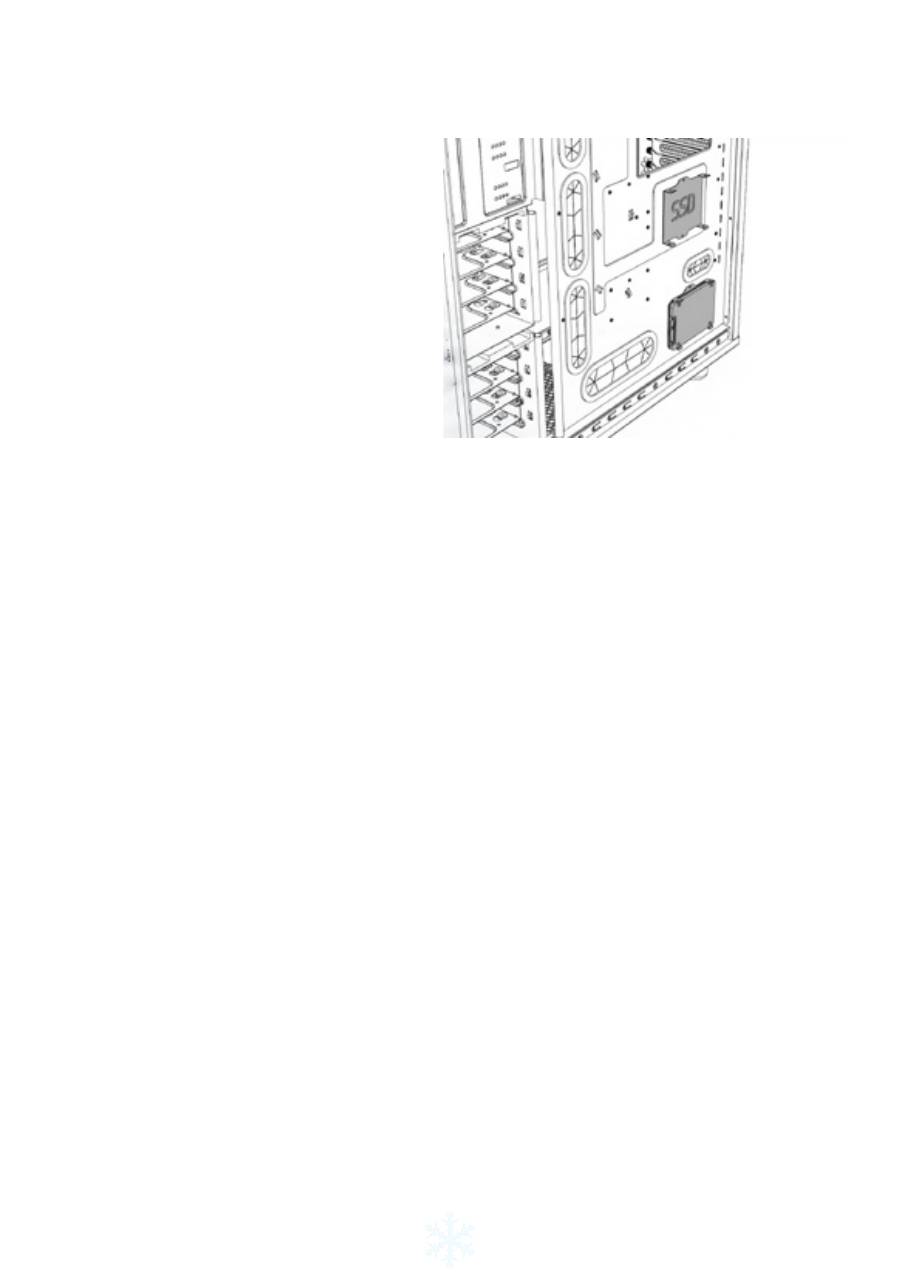

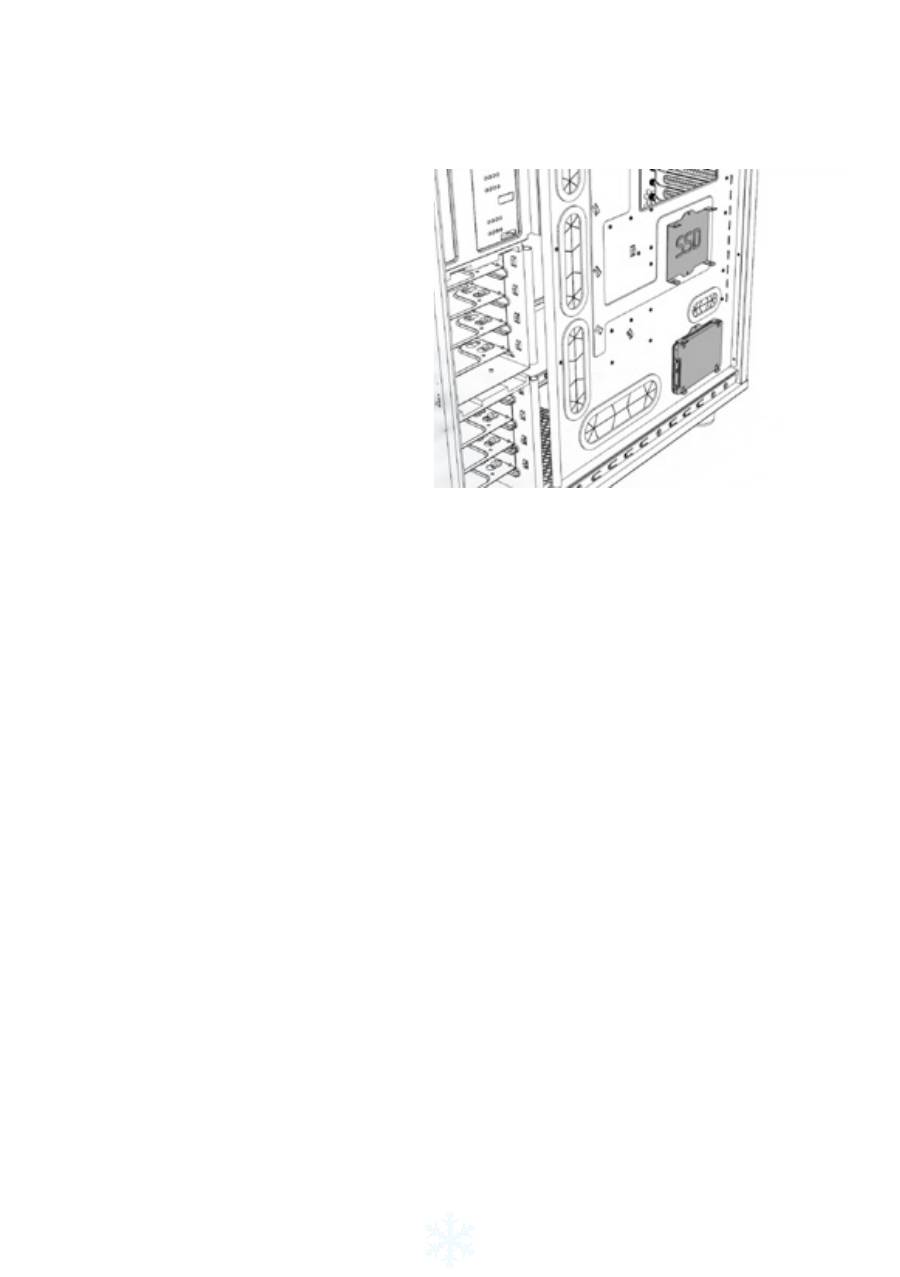

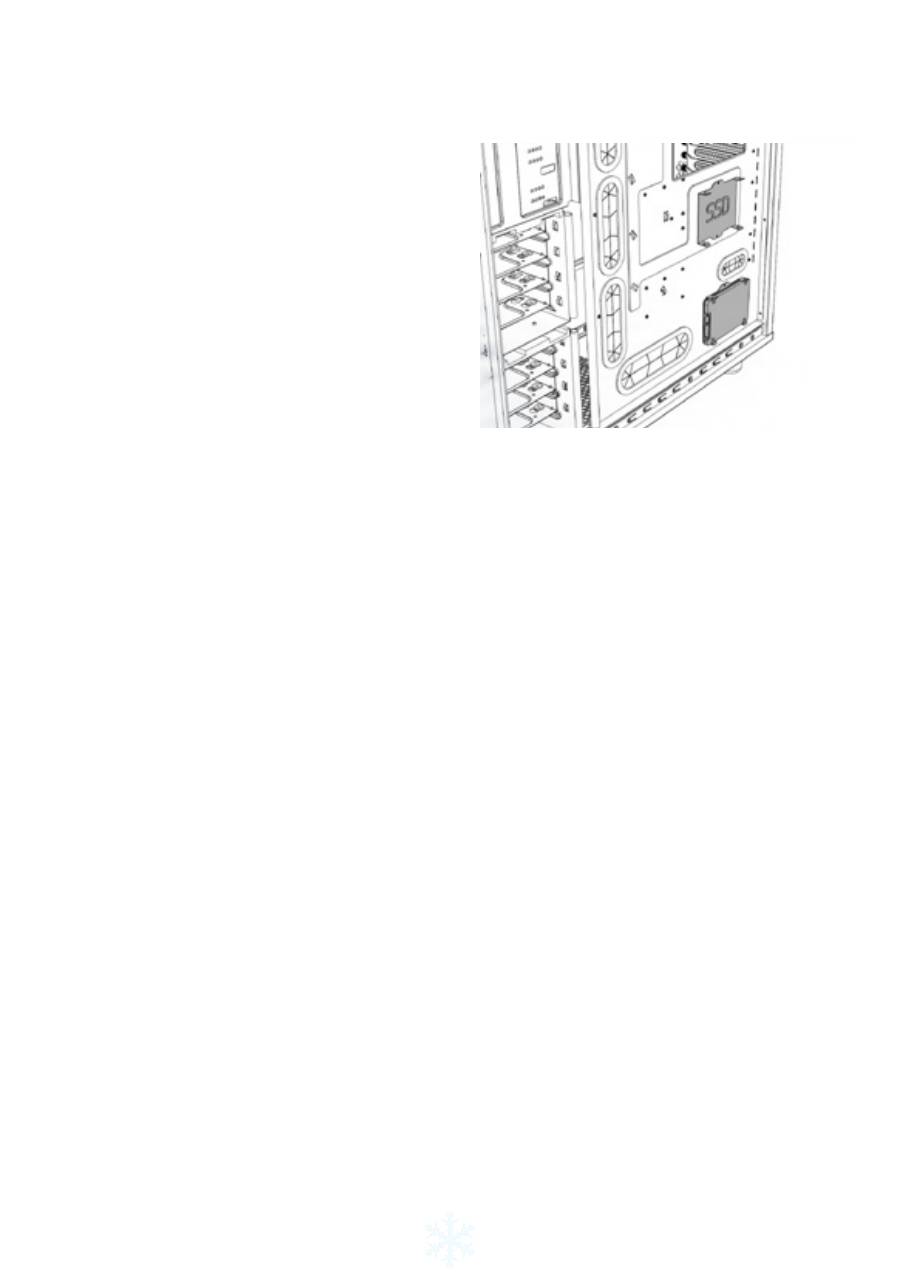

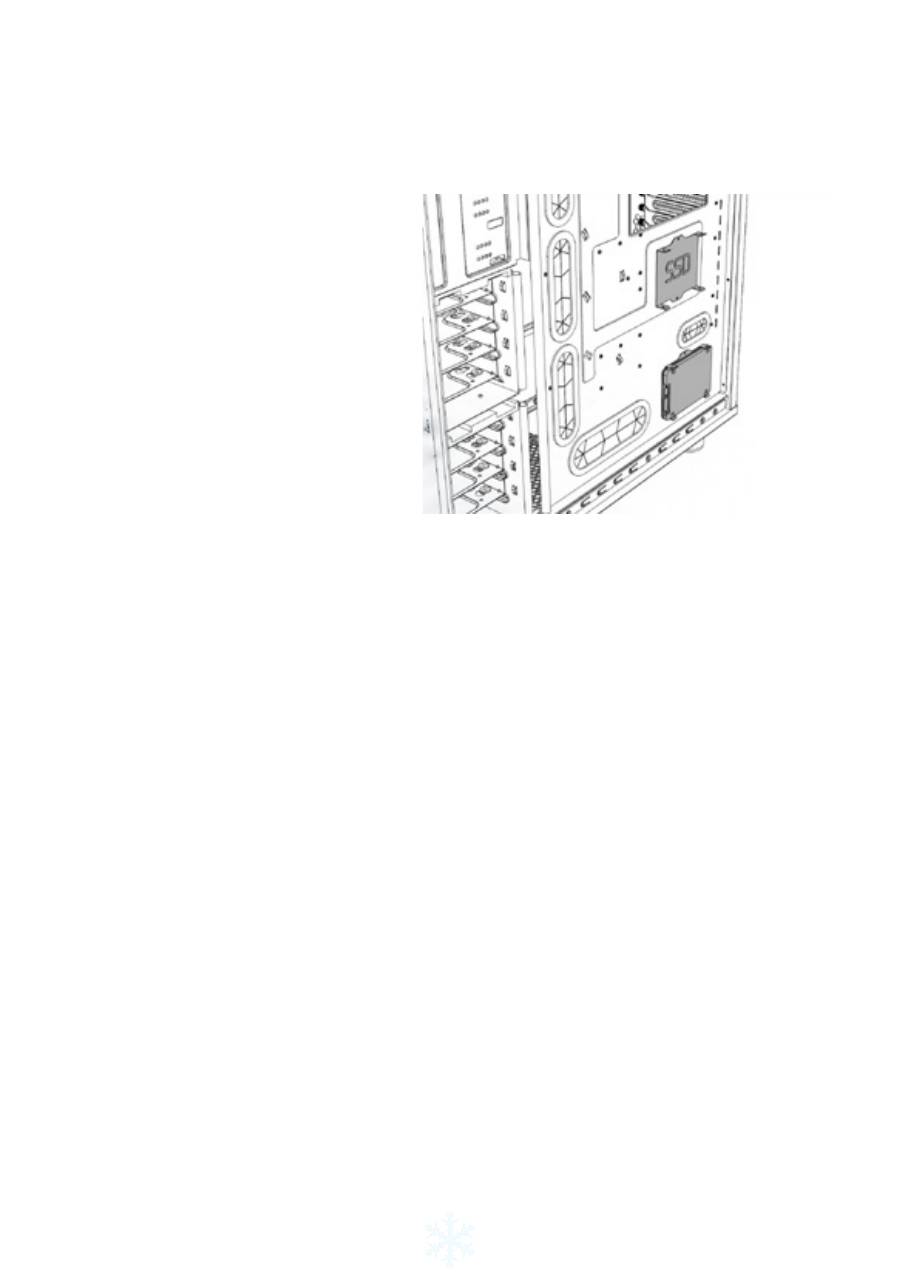

Motherboard plate SSD mounting options

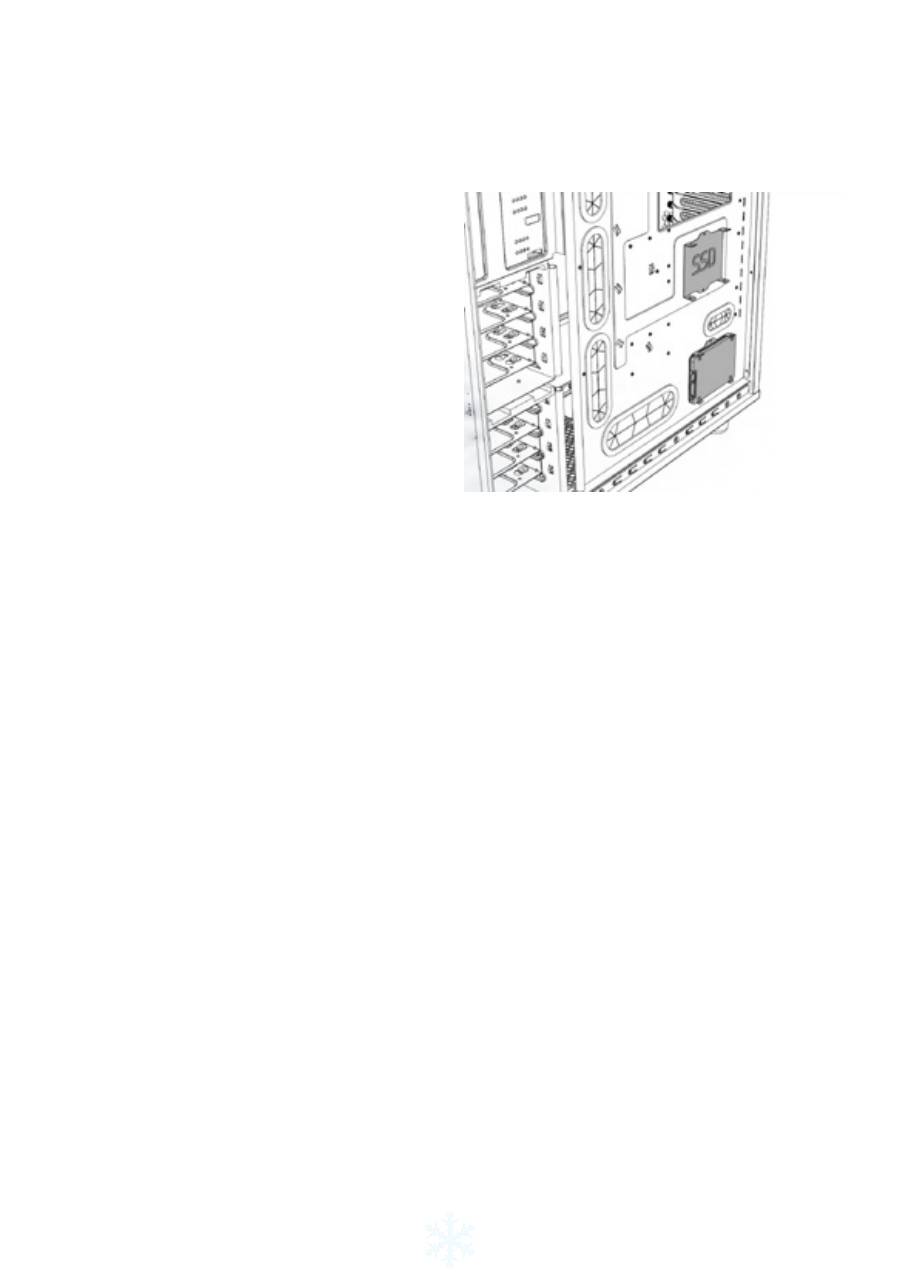

For maximum use of the space behind the motherboard plate and the side panel, the
Arc Midi R2 computer case features an additional option for two solid state drives to be
mounted on the back of the motherboard plate.
Please note that you can also mount SSD units
in all of the regular hard drive trays.
The drives should be mounted with the SATA
connectors facing the front and it’s recom-
mended to use straight cables with straight
SATA connectors, 90 degree cables are not
supported.
Limited warranty and limitations of liability
Fractal Design Arc computer cases are guaranteed for twenty four (24) months from the
date of delivery to end-user, against defects in materials and/or workmanship. Within this
limited warranty period, products will either be repaired or replaced at Fractal Design’s
discretion. Warranty claims must be returned to the agent who sold the product, shipping
prepaid.
The warranty does not cover:
•
Products which have been used for rental purposes, misused, handled carelessly or
applied in such a way that is not in accordance with its stated intended use.
•
Products damaged from an Act of Nature including, but not limited to, lightning, fire,
flood and earthquake.
•
Products whose serial number and/or the warranty sticker have been tampered with or
removed.
Product support
If you need to contact support please use following adresess:
In US and Canada:
support.america@fractal-design.com
In DACH (Germany, Switzerland, Austria): support.dach@fractal-design.com
China:
support.china@fractal-design.com
Rest of the world :
support@fractal-design.com
6
Arc XL
L’Arc XL propose un mélange équilibré de flux d’air, de refroidissement et de configuration
de composants haute performance dans un design complet, compact et élégant.
Le design à flux d’air élevé de l’Arc XL est apparent avec de grands conduits d’air à l’avant
et sur le dessus, ce qui vous permet de garder vos composants à des températures basses
sans problème. L’étui est équipé de trois ventilateurs Silent Series R2 haute qualité pour un
flux d’air idéal dès le début. Si vous préférez le refroidissement par eau, l’Arc XL est conçu
pour proposer assez de place aux radiateurs les plus épais à l’avant et sur le dessus du
boîtier. Dans le boîtier de l’Arc XL, la possibilité d’arranger des options de refroidissement
variées est importante quand vous avez la possibilité et la place d’installer plusieurs cartes
graphiques dans un système haute performance.
Comme pour tous nos produits, l’Arc XL met en avant la convivialité et la qualité des maté-
riaux et des finitions, ce dont Fractal Design est fier. Le boîtier est conçu pour durer et est
rempli d’éléments utiles tels que des filtres simples contre la poussière, un contrôleur de
ventilateur intégré, des supports de disque dur flexibles, ses supports supplémentaires pour
les lecteurs SSD et beaucoup de place pour un câblage propre. Pour couronner le tout, l’Arc
XL est proposé avec une panneau latéral vitré élégant, légèrement teinté qui vous permet
d’avoir un aperçu rapide de l’ensemble.

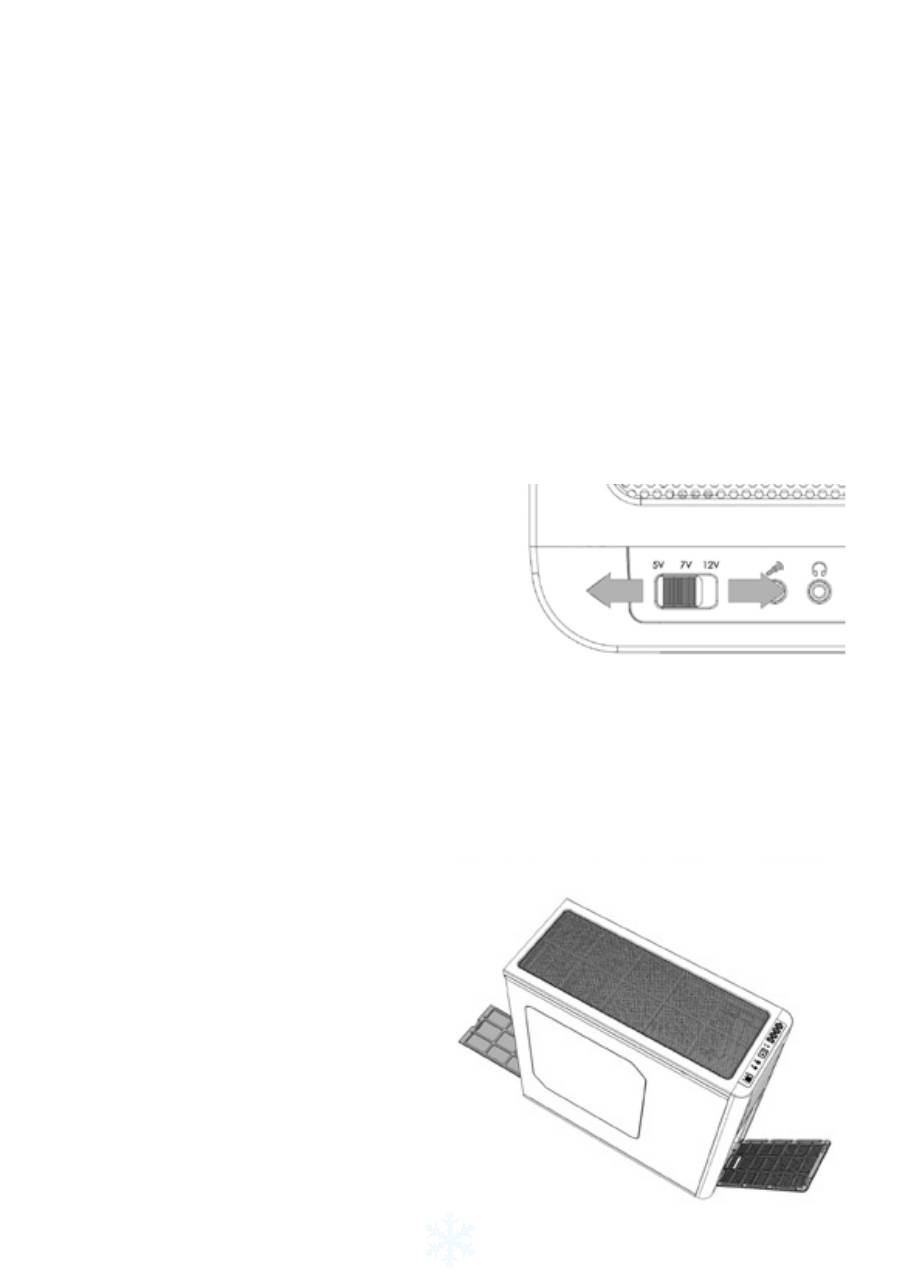

Contrôleur de ventilateur
Pour installer le contrôleur de ventilateur intégré, il y
a quatre connecteurs, trois d’entre eux allant sur les
ventilateurs de votre boîtier et un connecteur Molex
que vous devez brancher sur le bloc d’alimentation.
La vitesse des ventilateurs peut être réglée en trois
étapes, vitesse faible (5V), vitesse moyenne (7V) et
haute vitesse (12V).
Remarque:
Il se peut que certains ventilateurs ne démarrent pas en
position à vitesse faible et aient besoin d‘être réglés à une vitesse
supérieure. Vérifiez la Tension au démarrage des ventilateurs autres
que Fractal Design pour savoir quel réglage utiliser.
Nettoyage des filtres à poussière
L’Arc XL est fourni avec 3 filtres à poussière séparés :
•
Panneau frontal:
Retirez le filtre à poussière en poussant la partie supérieure de la
maille, le filtre peut être nettoyé sous de
l’eau courante ou en utilisant un aspirateur.
•
Filtre inférieur:
Le filtre situé sous
l’alimentation peut être retiré en tirant des-
sus et en le faisant sortir de l’arrière du
boîtier. Il peut être nettoyé sous de l’eau
courante.
•
Panneau supérieur:
Ce filtre est le plus
facile à nettoyer, en utilisant uniquement un
aspirateur. Mais il peut aussi être retiré en
enlevant les deux vis à l’arrière du boîtier.
7
Cages de disques durs modulables
L’Arc XL possède deux cages de disque dur : il est possible de retirer ou de faire pivoter la
cage supérieure et de repositionner la cage inférieure.
Dans sa position originale, la cage supérieure de disque dur a été placée stratégiquement
pour optimiser une version d’origine avec un très bon refroidissement de disque dur et une
gestion de câbles intelligente. La cage supérieure de disque dur étant amovible, l’Arc XL
pourra prendre en charge des cartes graphiques allant jusqu’à 400 mm de long. Quand la
cage supérieure de disque dur est pivotée, elle agit comme guide pour le ventilateur frontal
et dirige le débit d’air sur la ou les cartes graphiques. Pour retirer ou faire pivoter la cage
supérieure de disque dur, les deux vis doivent être retirées. Après avoir fait pivoter ou retiré
la cage de disque dur, insérez-la à nouveau dans la position souhaitée et serrez les vis dans
la nouvelle position, ou bien retirez-la complètement.
La cage inférieure de disque dur peut être repositionnée pour offrir plus d’espace à l’avant
du boîtier. Cet espace supplémentaire est utile pour les radiateurs de refroidissement à eau
montés à l’avant. La cage est fixée avec sept vis : quatre sous le boîtier, deux sur le devant
du boîtier et une sur la plaque de la carte mère. Une fois les vis retirées, la cage inférieure
de disque dur peut être déplacée encore plus vers l’arrière du châssis sur un ou deux em-
placements différents, en fonction de l’espace nécessaire. La cage est fixée de nouveau en
vissant les quatre vis dans la base du boîtier.

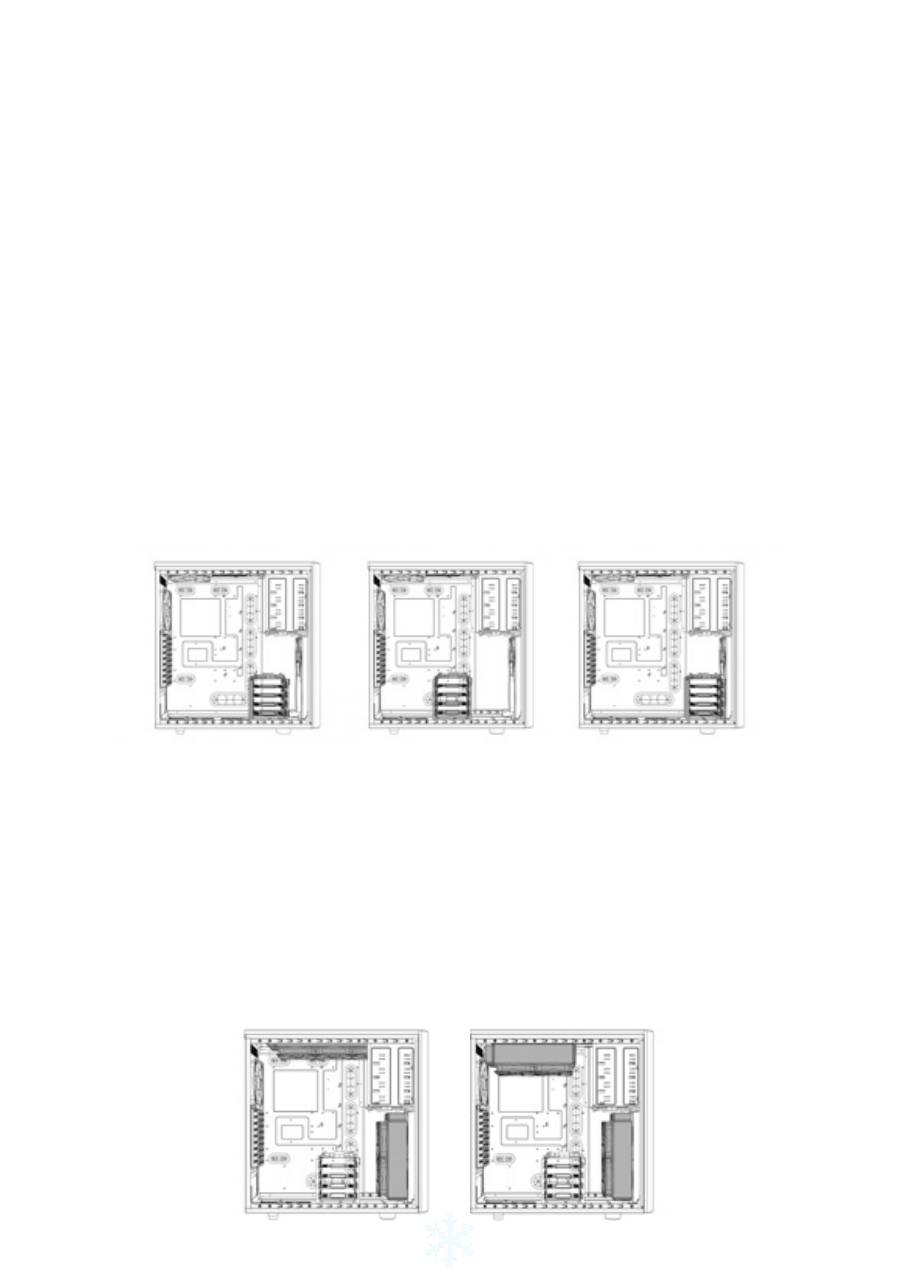

Options de refroidissement à l’eau
L’Arc XL a été conçu pour permettre le refroidissement de l’eau et prend en charge les com
-
posants suivants :
•
Panneau supérieur:
Ce positionnement stratégique des ventilateurs dans le panneau
supérieur vous permet de placer un radiateur de 240 mm, sans risque qu’il soit en con-
flit avec d’autres composants, tels que la carte mère ou la mémoire système. Des ra
-
diateurs épais jusqu’à 240 mm de longueur ainsi que des radiateurs fins de de 360 mm
peuvent être utilisés dans cette position.
•
Panneau frontal:
Si vous avez retiré ou repositionné les cages de disque dur, un radia-
teur de 240 mm d’épaisseur peut être installé sur le panneau frontal.
•
Panneau inférieur/arrière:
des radiateurs de 120 mm peuvent être utilisés aux em-
placements des ventilateurs sur les panneaux inférieurs et arrière.
8

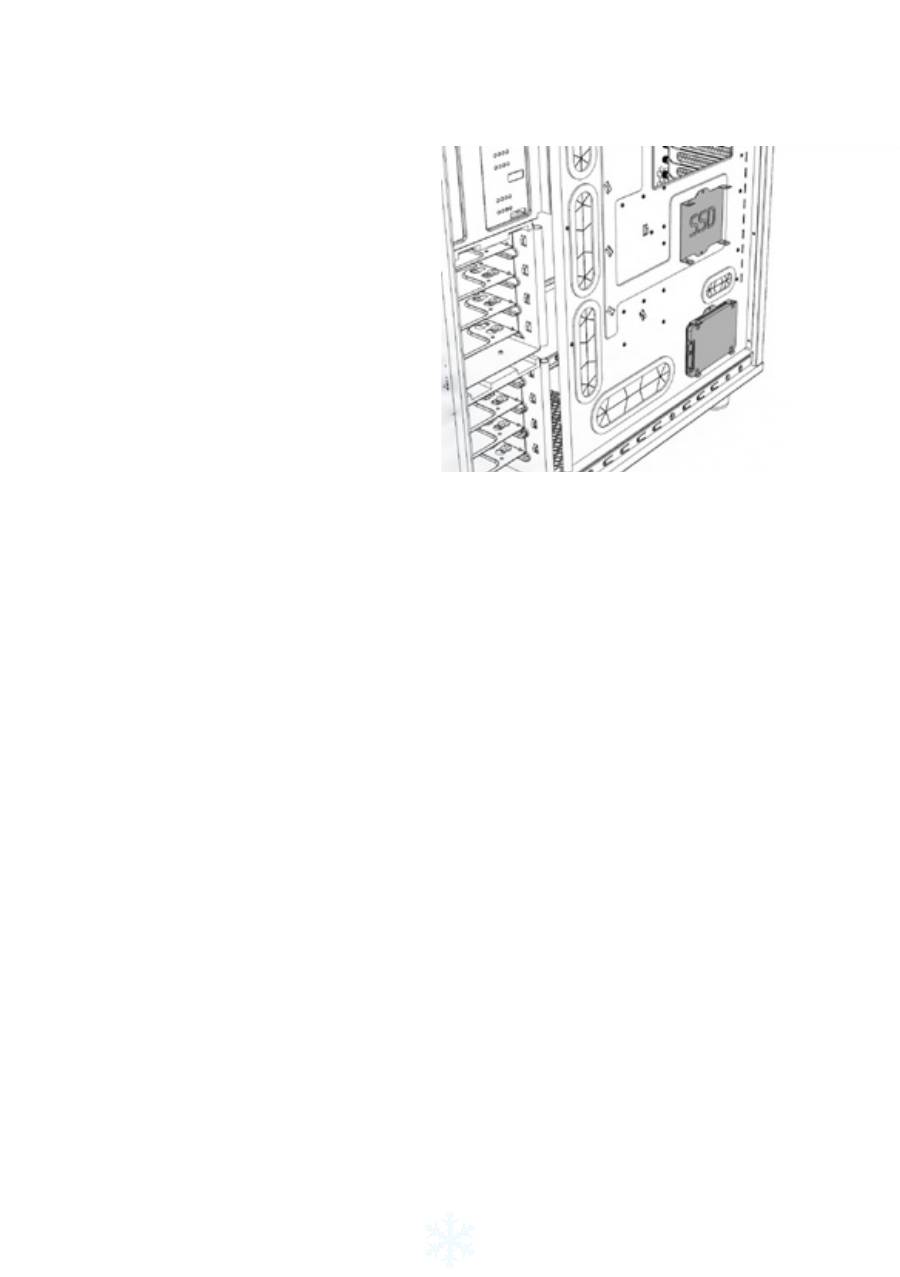

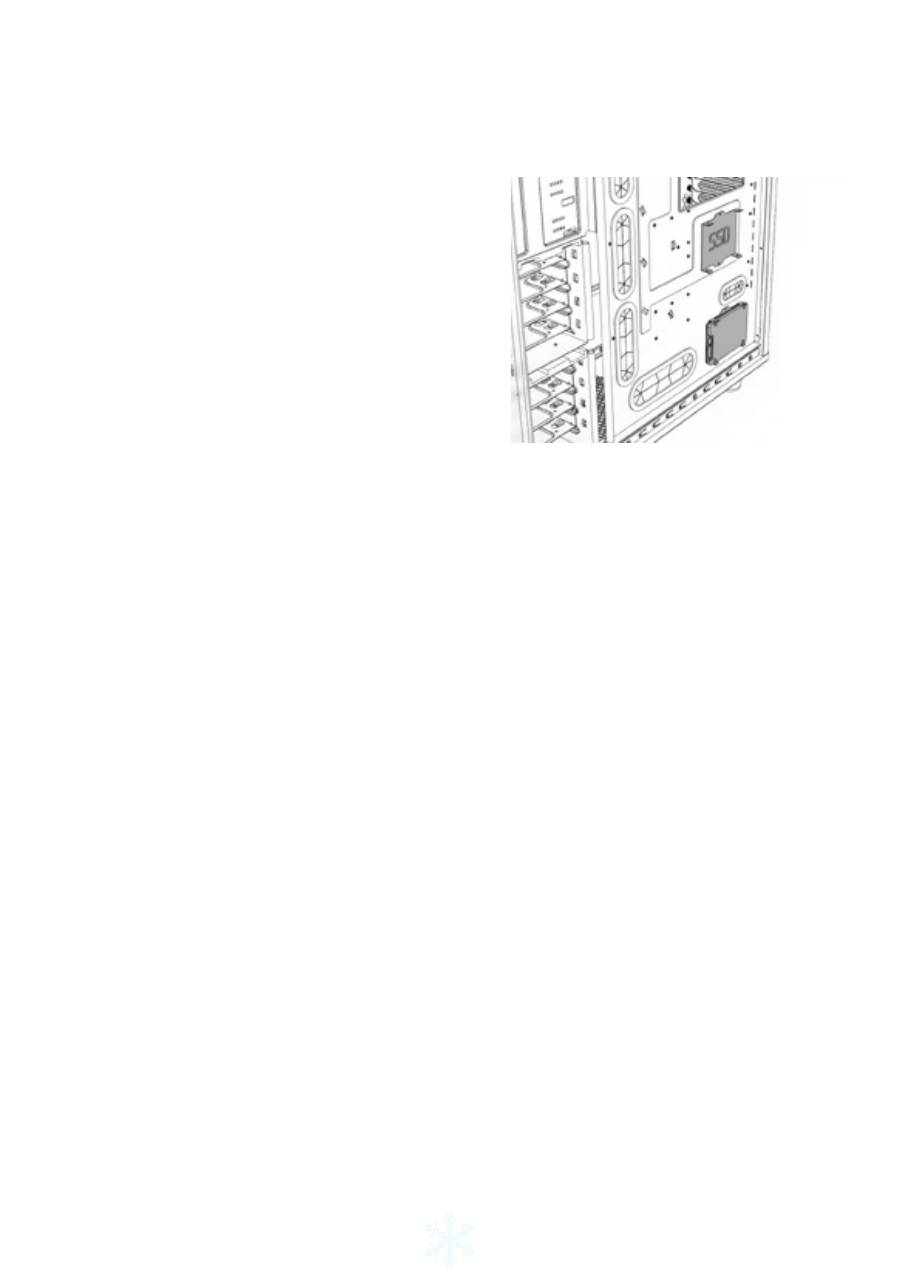

Options de montage de disques durs sur la plaque de la carte mère
Pour une utilisation maximale de l’espace derrière la plaque de la carte mère et le pan-
neau latéral, le boîtier d’ordinateur Arc XL possède l’option supplémentaire de monter deux
disques durs au dos de la plaque où la carte mère est vissée. Veuillez noter que vous pou-
vez également monter des unités SSD dans
toutes les baies de disques durs régulières.
Pour fixer votre lecteur, dévissez simple
-
ment les fixations SSD de l’arrière de la
carte mère, fixez votre lecteur SSD sur le
support avec les vis se trouvant dans la
boîte à accessoires, puis fixez à nouveau
l’ensemble à la carte mère. Il est conseillé
d’utiliser des câbles droits avec des con-
necteurs SATA droits, les cables à 90 de-
grés ne sont pas pris en charge.
Garantie limitée et limites de responsabilité
Les boîtiers d’ordinateur Fractal Design Arc XL sont garantis pendant vingt quatre (24) mois,
à compter de la date de livraison à l’utilisateur final, contre les défauts de matériaux et/ou de
fabrication. Dans cette période de garantie limitée, les produits seront soit réparés ou rem-
placés, au choix de Fractal Design. Les réclamations de garantie doivent être faites auprès
de l’agent qui a vendu le produit, frais prépayés.
La garantie ne couvre pas ce qui suit :
•
Les produits qui ont été loués, utilisés incorrectement, utilisés avec négligence ou utili-
sés d’une manière qui n’est pas en conformité avec l’usage prévu indiqué.
•
Les produits qui ont été endommagés par des causes naturelles, y compris mais sans
s’y limiter, la foudre, les incendies, les inondations et les tremblements de terre.
•
Les produits dont le numéro de série et/ou l’étiquette de garantie a été enlevé ou modi-
fié.
Support du produit
Pour le support du produit, veuillez utiliser les informations de contact suivantes :
Amérique du Nord :
support.america@fractal-design.com
DACH (Allemagne-Suisse-Autriche) :
support.dach@fractal-design.com
Chine:
support.china@fractal-design.com
Europe et/ou reste du monde :
support@fractal-design.com
9
Arc XL
Das Arc XL bietet eine ausgewogene Kombination aus Luftzirkulation, Wasserkühlung und
Konfigurierbarkeit von Hochleistungskomponenten in einem minimalistischen, eleganten und
modischen Full-Tower-Design.
Das Design des Arc XL mit guter Luftzirkulation tritt durch sein Äußeres mit großen Belüf-
tungsöffnungen an Vorder- und Oberseite zu Tage; dadurch werden Ihre Komponenten
mühelos gekühlt. Das Gehäuse verfügt es ab Werk über drei hochqualitative Silent Series
R2-Lüfter, die für ausgezeichnete Luftzirkulation sorgen. Falls Ihnen Wasserkühlung mehr
zusagt, bietet der Arc XL ausreichend Platz für die dicksten Kühlkörper an Vorder- und
Oberseite des Gehäuses. Im Arc XL-Gehäuse ist die Fähigkeit zur Einrichtung umfassender
Kühloptionen wichtig, wenn Sie Möglichkeit und Platz zur Installation mehrerer Grafikkarten
in einem Hochleistungssystem haben.
Wie all unsere Produkte weist auch das Arc XL eine einfache Handhabung in Verbindung mit
qualitativer Verarbeitung und hochwertigen Materialien auf, worauf Fractal Design zurecht
stolz ist. Das Gehäuse wurde auf Beständigkeit ausgerichtet und verfügt über zahlreiche
intelligente Merkmale, wie einfach zu reinigende Staubfilter, integrierte Lüftersteuerung,
flexible Festplattenmontage, zusätzliche Halterungen für SSD-Festplatten und Unmengen
Platz zur sauberen Kabelführung. Und nicht zuletzt weist das Arc XL eine wunderschöne
Seitenblende mit leicht getöntem Fenster auf, das Einblicke in Ihr System gewährt.
Lüftersteuerung
Zur Installation der integrierten Lüftersteuerung
haben Sie vier Anschlüsse; drei dieser Anschlüs-
se verbinden Sie mit Ihren Gehäuselüftern, einen
Molex-Anschluss verbinden Sie mit dem Netzteil.
Die Geschwindigkeit der Lüfter kann in drei Schritten
reguliert werden: Geringe Geschwindigkeit (5 V),
mittlere Geschwindigkeit (7 V) und hohe Geschwin-
digkeit (12 V).
Hinweis:
Einige Lüfter starten möglicherweise bei Einstellung
auf die niedrige Geschwindigkeit nicht und erfordern eine höhere
Einstellung. Prüfen Sie daher zur Verwendung einer geeigneten Einstellung die Startspannung bei Lüftern, die nicht
von Fractal Design hergestellt wurden.
Staubfilter reinigen
Das Arc XL verfügt über 3 separate Staubfilter:
•
Vordere Blende:
Entfernen Sie den Staubfilter, indem Sie auf das obere Teil des Gitters
drücken; der Filter kann unter fließendem Wasser oder mit einem Staubsauger gereinigt
werden
.
•
Unterer Filter:
Der Filter unter dem Netzteil
kann von hinten gerade aus dem Gehäuse
herausgezogen werden; reinigen Sie ihn bei
Bedarf unter fließendem Wasser.
•
Obere Blende:
Dieser Filter kann mit einem
Staubsauger besonders einfach gereinigt
werden; Sie können ihn jedoch auch durch
Entfernen der Rändelschrauben an der Gehäu-
serückseite entfernen.
10
Anpassbare Festplattenkäfige
Das Arc XL verfügt über zwei Festplattenkäfige – der obere Käfig kann entfernt und/oder
gedreht, der untere Käfig kann neu positioniert werden.
In seiner Ausgangsposition wurde der obere Festplattenkäfig strategisch zur Optimierung
eines sauberen Aufbaus mit ausgezeichneter Festplattenkühlung und Kabelführung platzi-
ert. Durch Entfernen des oberen Festplattenkäfigs kann das Arc XL Grafikkarten mit einer
Länge bis 400 mm aufnehmen. Wenn der obere Festplattenkäfig gedreht wird, agiert er als
Führung für den vorderen Lüfter und leitet den Luftstrom in Richtung Grafikkarte(n). Zum
Entfernen oder Drehen des oberen Festplattenkäfigs müssen die beiden zugehörigen Rän
-
delschrauben entfernt werden. Nehmen Sie den Festplattenkäfig anschließend vollständig
heraus bzw. drehen Sie ihn in die gewünschte Position und befestigen Sie ihn dort wieder
mit den Rändelschrauben.
Der untere Festplattenkäfig kann neu positioniert werden, damit mehr Platz im vorderen
Gehäusebereich entsteht. Dieser zusätzliche Platz ist bei der Montage von Wasserkühlkör-
pern im vorderen Gehäusebereich hilfreich. Der Käfig ist mit sieben Schrauben befestigt:
Vier unter dem Gehäuse, eine vor dem Gehäuse und eine am Motherboard. Sobald die
Schrauben entfernt sind, kann der untere Festplattenkäfig je nach erforderlichem Platz in
eine von zwei Positionen weiter nach hinten in das Gehäuse geschoben werden. Der Käfig
wird anschließend mit den vier Schrauben von der Unterseite des Gehäuses befestigt.
Wasserkühloptionen
Das Arc XL wurde so entwickelt, dass es Wasserkühlung ermöglicht; es unterstützt folgende
Komponenten:
•
Obere Blende:
Die strategische Positionierung der Lüfter an der oberen Blende er-
möglicht die Unterbringung eines 240-mm-Kühlers, ohne dass dieser mit anderen Kom-
ponenten, wie Motherboard oder Systemspeicher, in Konflikt gerät. Dicke Kühlkörper
mit einer Länge bis 240 mm sowie schmale 360-mm-Kühlkörper können ebenfalls an
dieser Position genutzt werden.
•
Vordere Blende:
Wenn Sie die Festplattenkäfige entfernt oder umplatziert haben, kann
ein dicker 240-mm-Kühler an der Frontblende angebracht werden.
•
Untere/hintere Blende:
An der unteren und hinteren Blende können 120-mm-Kühler an
den Lüfterpositionen eingesetzt werden.
11
Motherboard-Platte mit SSD-Montageoptionen
Zur maximalen Nutzung des Freiraums hinter der Motherboard-Platte und seitlichen Blende
verfügt das Arc Midi R2-Computergehäuse über eine zusätzliche Option, bei der zwei Solid
State Drives an der Rückseite der Motherboard-Platte montiert werden können. Bitte beach-
ten Sie, dass Sie SSDs auch in allen regulären Festplatteneinschüben montieren können.
Die Laufwerke sollten so montiert werden, dass die
SATA-Anschlüsse nach vorne zeigen; verwenden Sie
nach Möglichkeit gerade Kabel mit geraden SATA-
Anschlüsse – angewinkelte Kabel (90 Grad) werden
nicht unterstützt.
Eingeschränkte Garantie und Garantieeinschränkungen
Bei Fractal Design Arc XL-Computergehäusen gewähren wir dem Endanwender eine Ga-
rantie von zwei Jahren ab Lieferdatum, die sich auf Material- und Verarbeitungsfehler er-
streckt. Innerhalb der eingeschränkten Garantiezeit werden Produkte nach Fractal Designs
Ermessen repariert oder ausgetauscht. Garantieansprüche müssen beim jeweiligen Händler
geltend gemacht werden; Versandkosten übernimmt der Käufer.
Nicht von der Garantie abgedeckt werden:
•
Produkte, die falsch oder fahrlässig behandelt, entgegen ihres bestimmungsgemäßen
Einsatzzweckes oder zum Verleih eingesetzt wurden.
•
Produkte, die durch höhere Gewalt beschädigt wurden; dazu zählen unter anderem
Blitzschläge, Brände, Überschwemmungen und Erdbeben.
•
Produkte, deren Seriennummer und/oder Garantieaufkleber manipuliert oder entfernt
worden.
Produktunterstützung
Zur Produktunterstützung nutzen Sie bitte die folgenden Kontaktmöglichkeiten:
In
Nordamerika:
support.america@fractal-design.com
In DACH (Deutschland, Schweiz, Österreich):
support.dach@fractal-design.com
In
China: support.china@fractal-design.com
In Europa sowie in sämtlichen sonstigen Ländern:
support@fractal-design.com
12
Arc XL
Arc XL
均衡地将散热、水冷和高性能组件配置组合在简约、光滑且时尚的全塔型机箱中。
在外观方面，
Arc XL
的前侧和顶部采用大通风口，高散热量设计显而易见，因此可轻松地使您
的组件保持低温状态。此款机箱配有三个高质量
Silent
系列
R2
风扇，可使机箱达到最佳散热
效果。如果您更加关注水冷性能，
Arc XL
可设计为在机箱的前侧和顶部为最厚的散热器提供
足够大的空间。在
Arc XL
机箱中，您可以并具备足够的空间在高性能系统中安装多个显卡组
合，因此排列大量散热选件的能力十分重要。
由于在我们的全部产品中，
Arc XL
的亮点是其易用性及其高质量的工艺和材料，这也是
Fractal
Design
引以为傲的因素。此款机箱持久耐用，并采用多种精巧设计，如便于清洁的防尘网、集
成式风扇控制器、灵活的硬盘驱动器安装、可额外安装
SSD
驱动器以及留有充足的空间整理
走线。更妙的是，
Arc XL
配有精美的、捎带颜色的窗口侧面板，您可以从外部展示您的配置。
风扇控制器
要安装内置风扇控制器，应使用四个连接器，其中三
个用于连接到机箱风扇，一个
Molex
连接器用于插入
到电源装置中。风扇速度可调为三个等级，分别是低
速
(5V)
、中速
(7V)
和高速
(12V)
。
注：一些风扇在低速位置可能不会启动，可
能需要较高的设置。请查看非
Fractal Design
风扇的启动电压，了解应使用哪一设置。
清洁防尘网
Arc XL
配有
3
个独立的防尘网：
•
前面板：推动网眼的上部，拆下防尘网；可在流水下清洗防尘网，也可使用吸尘器
进行清洁。
•
底部防尘网：可将位于电源底部的防尘网直接从机箱后侧拉出，拆下该防尘网；可
在流水下进行清洗。
•
顶部面板：该防尘网最容易清洁，只需使用吸尘器即可，但也可以拆下机箱后侧的
两个翼形螺丝，取下防尘网进行清洁。
13
可调硬盘驱动器笼
Arc XL
配有两个硬盘驱动器笼
-
上方笼可拆下和
/
或旋转，下方笼可重新安放。
在其原始位置，上方硬盘驱动器笼已巧妙地放置在可保持整洁外观的位置，并具有极佳的硬
盘驱动器散热效果和走线位置。拆下上方硬盘驱动器笼之后，
Arc XL
可支持长达
400mm
的显
卡。若旋转上方硬盘驱动器笼，它会对前侧风扇产生引导作用，并会引导气流流向显卡。要
拆下或旋转上方硬盘驱动器笼，必须拆下固定硬盘驱动器笼的翼形螺丝。旋转或拆下硬盘驱
动器笼之后，重新将其插入所需位置，并将翼形螺丝固定在新位置中，或将其完全拆除。
可重新放置下方硬盘驱动器笼，以便在机箱前侧提供更多空间。多出的空间对于前侧安装的
水冷散热器是非常有用的。下方硬盘驱动器笼采用七个螺丝固定：四个螺丝位于机箱下方，
两个位于机箱前侧，一个位于母板上。拆下这些螺丝后，下方硬盘驱动器笼便可进一步向后
移至机箱中两个不同位置中的一个位置，具体取决于所需空间的大小。可将四个螺丝拧入机
箱底座，以重新固定下方硬盘驱动器笼。
水冷选件
Arc XL
设计为可容纳水冷选件并支持使用以下组件：
•
顶部面板：风扇在顶部面板中的巧妙放置允许您安装
240mm
的散热器，并且不存
在与其他组件（如母板或系统内存）发生冲突的风险。还可以在该位置使用长达
240mm
的厚散热器和
360mm
的薄型散热器。
•
前面板：如果您拆下或重新放置了硬盘驱动器笼，可在前面板中安装
240mm
的厚散
热器。
•
底部/后侧面板：可在底部和后侧面板的风扇位置上使用
120mm
的散热器。
14
母板 SSD 安装选件
为了最大程度地利用母板和侧面板后的空间，
Arc XL
机箱为要安装在母板后侧的两个固态驱动
器配备了额外选件。请注意，您还可以在所有常规硬盘驱动器托盘中安装
SDD
单元。
要固定您的驱动器，只需将
SSD
托架从母板
后侧拧下，用配件箱中的螺丝将
SSD
驱动
器连接至托架，然后重新将托架连接到母
板上。建议使用配有
SATA
连接器的直连线
缆，不支持
90
度线缆。
有限质保及责任范围
Fractal Design Arc XL
电脑主机保修期为终端用户交付之日起的二十四
(24)
个月，针对的是材料
和/或工艺上的缺陷。在此保修期内，由
Fractal Design
决定是否对产品进行维修或更换。保修
申请必须提交到销售产品的代理商处，运费预付。
保修范围不包括：
• 产品已用于出租用途，使用不当，处理不当或未按照其既定的预期用途使用。
• 产品因自然灾害损坏，包括但不限于雷电、火灾、洪水和地震。
• 产品的序列号和/或保修贴纸已被篡改或去除。
北美区:
support.america@fractal-design.com
德国/瑞士/奥地利:
support.dach@fractal-design.com
中國:
support.china@fractal-design.com
欧洲及其他:
suppot@fractal-design.com
15
Arc XL
Arc XL は、最小限の洗練されたスタイリッシュなフルタワー型フォームにエアフロー、水冷および
高性能コンポーネント構成のバランス良い組合せを実現しました。
Arc XL の高いエアフロー設計は、前面および上面の大きな通気口を伴う外観から明らかです。し
たがって、難なくコンポーネントを冷温に保つことができます。ケースには、外部への大きなエアフ
ローを実現するために 3 台の高性能 Silent Series R2 ファンが装備されています。水冷を利用す
る場合、Arc XL は、ケースの前面および上面に最も厚いラジエータ用に十分なスペースを提供す
るように設計されています。Arc XL ケースでは、高性能システムに複数のグラフィックスカードを取
付ける可能性と空間がある場合、大規模な冷却オプションを調整する能力が重要になります。
すべての当社製品と同様に、Arc XL は、フラクタルデザイン社が誇りを持つ高品質の仕上がりと材
料と一緒にその使い易さを強調しています。ケースは、長持ちするように構築され、そして、シンプル
なクリーンダストフィルタ、統合型ファンコントローラ、柔軟なハードドライブマウント、SSD ドライブ
用追加マウント、および、整然としたケーブル配線用の十分なスペースなどのスマートな機能で満
たされています。その上、Arc XL は、ケースの中味を外から見ることができるよう、わずかに着色さ
れたウィンドウサイドパネルが付属しています。
ファンコントローラ
4 つのコネクタのある内蔵ファンコントローラを取り付け
る場合は、コネクタの 3 つをケースのファンに接続し、残
りのモレックスコネクタを電源装置に差し込みます。ファ
ンの速度は、低速（5V）、中速（7V）、高速（12V）の 3 つの
ステップで調節できます。
注：一部
に低速位置では稼働せず、より高い設定が必要なファンもあり
ます。どの設定を使用すべきかについては、フラクタルデザイン社製以外
のファンの起動電圧を確認してください。
防塵フィルタの清掃
Arc XL には、3 つの防塵フィルタが別個付属しています：
•
前面パネル：メッシュの上部を押して、
防塵フィルタを取り外します。フィルタ
は流水または電気掃除機を使って掃除
することができます。
•
底面フィルタ：電源装置の下にあるフィ
ルタを、ケースの背面からまっすぐ引っ
張って取り外します。流水で洗浄するこ
とができます。
•
上面パネル：このフィルタは、電気掃除
機を使えば簡単に掃除できますが、ケ
ース背面にある 2 本のつまみねじを外
して取り出すこともできます。
16
適応するハードドライブケージ
Arc XL は、2 つの HDD ケージを搭載しており、上部ケージは取外しおよび/または回転が可能であ
り、下部ケージは位置変更が可能です。
元の位置では、上部 HDD ケージは、戦略的に優れた HDD 冷却およびケーブル管理とクリーンビ
ルドを最適化するために配置されています。上部 HDD ケージを取り外すことで、Arc XL は、最長
400 mm のグラフィックスカードをサポートします。上部 HDD ケージを回転させると、それはフロン
トファンのガイドとして機能し、空気の流れをグラフィックスカードに導きます。上部 HDD ケージの
取外し/回転を行うには、それを固定している 2 本のつまみねじを取り外す必要があります。HDD
ケージの回転/取外しに続いて、望ましい位置に再挿入しネジで新しい位置に固定するか、あるい
は、完全に取外します。
ケースの前面にスペースを開けるために、下部 HDD ケージの位置を変えることができます。この
追加スペースは、フロントマウント式水冷ラジエータに便利です。ケージは、7 本のネジ （4 本はケ
ースの下、2 本はケースの前面、1 本はマザーボード上）で固定されます。ネジを取り外すと、下部
HDD ケージは、どの程度スペースが必要かに応じで、2 つの異なる位置の 1 つにシャーシ内部に
移動することができます。ケージを 4 本のネジで再度ケースの土台に固定します。
水冷オプション
Arc XL は、水冷を可能にするため設計されており、以下のコンポーネントをサポートしています：
•
上面パネル：上面パネル内の戦略的なファンの位置調整では、マザーボードやシステム
メモリなどの他のコンポーネントと競合するリスクなく、240 ミリメートルラジエータに適
合させることができます。最長 240 ミリメートルまでの厚型ラジエータおよび 360 ミリメ
ートルまでの薄型ラジエータもこの位置で利用可能です。
•
前面パネル：ハードドライブケージを取り外したり位置を変えた場合、厚型 240 ミリメー
トルのラジエータを前面パネルに取り付けることができます。
•
底面/背面パネル：120 ミリメートル ラジエータを底面と背面プレート上のファン位置で
使用することができます。
17
マザーボード板の SSD 取付オプション
マザーボードプレートとサイドパネルの後ろのスペースを最大限に活用するため、Arc XL コンピュ
ータケースは、マザーボードプレートの背面に取り付けた半導体ドライブ（2 台）向けに追加オプシ
ョンを用意しています。また、通常のハードド
ライブトレイに SSD ユニットを取り付けること
もできます。
ドライブを固定するには、マザーボードの背
面から SSD ブラケットを緩め、アクセサリボッ
クスにあるネジでブラケットにお使いの SSD
ドライブを接続し、次にマザーボードプレー
トにブラケットを再接続します。SATA コネク
タ付きストレートケーブルを使用することを
お勧めします。90 度ケーブルは、サポートさ
れません。
限定保証と責任制限
Fractal Design Arc XLコンピュータケースは、素材および/または製造における欠陥に対して、最終
消費者の元に届いた日付から24ヶ月間保証されています。この限定保証期間内に、製品はFractal
Designの裁量で修理されるか、交換されます。保証請求は製品を販売した代理店に元払いで返却
する必要があります。
以下の場合は保証は適用されません。
•
製品が賃貸の目的のために使われた、誤用された、不注意に扱われた、または明記された用
途以外で利用された場合
•
製品が稲妻、火災、洪水、および地震を含むがこれらに限定されない天災により損傷した場合
•
製品のシリアル番号および/または保証ステッカーが改変されたか、取り除かれた場合
製品サポート
製品サポートに関しては、以下の連絡先にお問い合わせください。
北米:
support.america@fractal-design.com
DACH (ドイツ、スイス、オーストリア):
support.dach@fractal-design.com
中国:
support.china@fractal-design.com
欧州および/またはその他の国:
support@fractal-design.com
18
Arc XL
Arc XL은 공기 흐름, 수냉 및 고성능 구성부품 구성의 용이성을 세련된 미니멀리스트 스타
일의 매끈한 풀 타워 형태로 균형 있게 조합했습니다.
공기 흐름이 원활한 Arc XL의 디자인은 외부적으로 전면과 상부에 있는 대형 통풍구에서 확
인할 수 있으며, 이러한 통풍구가 별 어려움 없이 구성부품을 시원한 온도로 유지시켜 줍니
다. 이 케이스에는 3개의 고품질 Silent 시리즈 R2 팬이 장착되어 케이스 밖으로 대량의 공
기를 방출시킵니다. 수냉을 중시하는 경우를 위해 Arc XL은 케이스의 전면과 상부 모두에
두꺼운 라디에이터를 넣을 만큼 공간이 충분하도록 고안했습니다. Arc XL 케이스의 경우 여
러 개의 그래픽 카드를 고성능 시스템에 설치해야 하거나 그러한 공간이 필요할 때 이와 같
이 광범위한 냉각 옵션을 조정할 수 있는 능력이 중요합니다.
당사의 모든 제품에서와 같이 Arc XL도 고품질의 제작 기술 및 소재 외에 용이한 사용법
이 특징을 이루는데, 이러한 특징은 Fractal Design이 자랑하는 요소들입니다. 이 케이스는
내구성이 우수하고, 청소가 간편한 필터, 통합형 팬 컨트롤러, 유연한 하드 드라이브 장착,
SSD 드라이브 추가 장착, 케이블 정돈을 위한 충분한 공간 등 스마트한 특징들을 다양하게
제공합니다. 이 밖에 Arc XL는 색조를 약간 넣은 멋진 창측 패널을 채택하여 외관이 화려합
니다.
팬 컨트롤러
내장형 팬 컨트롤러를 설치하도록 커넥터 네 개가 제
공되며, 그 가운데 세 개는 케이스 팬에 연결되고 나
머지 한 개는 전원공급장치에 연결하는 Molex 커넥터
입니다. 팬 속도는 저속(5V), 중속(7V) 및 고속(12V)
의 세 단계로 조절할 수 있습니다.
참고: 일부 팬은 저속 위치에서 시동하지 못할 수 있기 때문에 더 높
은 설정을 요구합니다. 사용해야 하는 설정에 대해서는 비-Fractal
Design 팬의 시동 전압을 확인하십시오.
먼지 필터 청소
Arc XL에는 별도의 먼지 필터 3개가 제공됩니다:
•
전면 패널: 메쉬의 상부를 밀어 먼지 필터를 제거합니다. 필터를 수돗물로 또는 진공 청
소기로 청소할 수 있습니다.
•
하부 필터: 전원공급장치 아래에 있는 필터는 케이스 후면에서 직선으로 잡아당겨 빼
서 제거할 수 있으며 수돗물로 청소할 수 있습
니다..
•
상부 패널: 이 필터는 청소하기가 가장 간편해
서 진공청소기로 청소하면 되지만 케이스 후
면의 엄지나사 두 개를 제거하여 분리할 수 있
습니다.
19
적응형 하드 드라이브 케이지
Arc XL에는 HDD 케이지 두 개가 탑재되어 있습니다 - 상부 케이지는 제거 및/또는 회전이
가능하며, 하부 케이지는 위치를 이동할 수 있습니다.
원래의 위치에서 상부 HDD 케이지는 깔끔하게 장착되고 우수한 HDD 냉각 및 깔끔한 케이
블 정리를 제공하도록 장착되어 있습니다. 상부 HDD 케이지를 제거하면 Arc XL은 최대 400
mm의 그래픽 카드를 지원합니다. 상부 HDD 케이지는 회전하면 전면 팬의 가이드 역할을
하여 공기 흐름을 그래픽 카드 쪽으로 돌립니다. 상부 HDD 케이지를 제거하거나 회전시키
려면 케이지를 고정하는 두 개의 엄지나사를 제거해야 합니다. HDD 케이지의 회전 또는 제
거 후 원하는 위치에 다시 삽입하여 엄지나사를 새 위치에 고정하거나 완전히 제거하십시
오.
하부 HDD 케이지를 위치를 이동하여 케이스 전면에 더 많은 공간을 제거할 수 있습니다. 이
추가 공간은 전면 장착 수냉식 라디에이터에 유용합니다. 이 케이지는 일곱 개의 나사로 고
정됩니다. 네 개는 케이스 아래에 고정하고, 두 개의 케이스 전면에 고정하고 한 개는 마더
보드 플레이트에 고정합니다. 나사를 제거한 후, 필요한 공간의 크기에 따라 하부 HDD 케이
지를 섀시 내에서 두 위치 가운데 한 위치로 밀어 넣을 수 있습니다. 케이지를 네 개의 나사
를 케이스 바닥에 고정하여 재장착합니다.
수냉 옵션
Arc XL은 수냉용으로 고안되었으며 다음 구성부품을 지원합니다:
•
상부 패널: 상부 패널에 팬을 전략적으로 배치하여 240 mm 라디에이터를 마더보드 또
는 시스템 메모리와 같은 다른 구성부품과 충돌시킬 위험이 없이 장착할 수 있습니다.
길이가 최대 240 mm인 두꺼운 라디에이터는 물론 360 mm의 슬림형 라디에이터도 이
위치에 사용할 수 있습니다.
•
전면 패널: 하드 드라이브 케이지를 제거하거나 다른 위치로 이동한 경우, 두꺼운 240
mm 라디에이터를 전면 패널에 장착할 수 있습니다.
•
하부/후면 패널: 120 mm 라디에이터를 하부 플레이트와 후면 플레이트의 팬 위치에서
사용할 수 있습니다.
20
마더보드 플레이트 SSD 장착 옵션
마더보드 플레이트와 사이드 패널 뒤의 공간 사용을 극대화하기 위해서 Arc XL 컴퓨터 케이
스는 마더보드 플레이트 뒤에 장착되는
SSD 두 개를 위한 추가 옵션을 제공합니
다. SSD 유닛은 모든 일반 하드 드라이브
트레이에도 장착할 수 있습니다.
드라이브를 고정하려면 마더보드의 후면
에서 SSD 브래킷의 나사를 풀고 부속품
상자에 제공된 나사를 사용하여 SSD 드
라이브를 브래킷에 부착한 후 브래킷을
도로 마더보드 플레이트에 부착합니다.
직선 SATA 커넥터가 달린 직선 케이블을
사용할 것을 권장합니다. 90도 케이블을
지원되지 않습니다.
제한된 보증 및 신뢰성
Fractal Design Arc XL 컴퓨터 케이스는 제품에 하자가 있거나 고장이 난 경우 구입일로부
터 24개월 간 보증합니다. 제한된 보증 기간 내에 제품은 Fractal Design의 지침대로 교체
또는 수리됩니다. 보증 청구는 제품을 구입한 곳을 통해서 신청해야 합니다.
보증에 포함되지 않는 내용:
•
제품의 임대, 오용, 부주의한 취급, 원래 목적대로 사용하지 않은 경우.
•
번개, 화재, 홍수 및 지진을 포함한 천재지변으로 인해 파손된 경우.
•
제품 번호 및/또는 보증 스티커가 제거되거나 변경된 경우.
제품 지원.
제품 지원을 받으려면 다음 연락 정보를 참조하십시오.
북미:
support.america@fractal-design.com
DACH (독일-스위스-오스트리아): support.dach@fractal-design.com
중국:
support.china@fractal-design.com
유럽 및/또는 나머지 국가:
support@fractal-design.com
21
Arc XL
Obudowa Arc XL zapewnia zrównoważoną kombinację przepływu powietrza, chłodzenia
wodą i konfigurowalność wysokiej jakości komponentów, w minimalistycznej, błyszczącej i
stylowej formie full-tower.
Na wysoki przepływ powietrza, obudowy Arc XL, wskazują jej elementy zewnętrzne, z
dużymi szczelinami wlotu powietrza z przodu i na górze, co zapewnia bezproblemowe ut
-
rzymanie niskiej temperatury komponentów. Obudowa jest dostarczana z trzema, wysokiej
jakości wentylatorami Silent Series R2, które zapewniają wysoki przepływ powietrza. Jeśli
użytkownik postawi na chłodzenie wodne, obudowa Arc XL zapewnia dużo miejsca z przodu
i u góry, na nawet najgrubsze radiatory. W obudowie Arc XL, ważna jest możliwość instalacji
rozszerzonych opcji chłodzenia, gdy istnieje możliwość i miejsce na instalację wielu kart
graficznych w celu stworzenia wysokich osiągów systemu.
Jak we wszystkich naszych produktach, Arc XL zapewnia łatwość używania i wysoką jakość
produkcji i materiałów, co stanowi przedmiot dumy Fractal Design. Obudowa jest trwała i
zawiera ciekawe funkcje, takie jak filtry antykurzowe z prostym systemem czyszczenia, zin
-
tegrowany kontroler wentylatora, elastyczny system montażu dysku twardego, dodatkowe
mocowania napędów SSD i wiele miejsca na uporządkowane poprowadzenie kabli. Przede
wszystkim, obudowa Arc XL jest dostarczana z ładnym panelem bocznym z lekko zabarwio
-
nym oknem, przez które można zobaczyć z zewnątrz elementy konstrukcyjne.
Kontroler wentylatora
Do instalacji wbudowanego kontrolera wentyla-
tora dostępne są cztery złącza, trzy z nich należy
podłączyć do wentylatorów obudowy, a jedno złącze
Molex do modułu zasilacza. Obroty wentylatorów
można regulować w trzech poziomach, niskie obroty
(5V), średnie obroty (7V) i wysokie obroty (12V).
Uwaga: Niektóre wentylatory mogą nie uruchamiać się w pozycji
niskich obrotów i wymagają ustawienia wyższej wartości. Sprawdź
wartość ustawienia Napięcie uruchamiania wentylatorów, dla innych
producentów niż Fractal Design.
Czyszczenie filtrów antykurzowych
Obudowa Arc XL jest dostarczana z 3 oddzielnymi filtrami antykurzowymi:
•
Panel przedni:
Wyjmij filtr antykurzowy naciskając górną część siatki; filtr można
czyścić pod bieżącą wodą lub odkurzaczem.
•
Filtr dolny:
Filtr znajdujący się pod zasilaczem można wyjąć, wyciągając go prosto z
tyłu obudowy; można go czyścić pod bieżącą
wodą.
•
Panel górny:
Ten filtr najłatwiej czyścić od
-
kurzaczem, ale można go także wyjąć, po
-
przez odkręcenie dwóch śrub radełkowanych
z tyłu obudowy.
22
Adaptowalne wnęki dysku twardego
Arc XL ma dwie wnęki na dyski twarde - górną wnękę można zdjąć i/lub obrócić, a dolną
wnękę przesunąć.
W pozycji oryginalnej, górna wnęka na dysk twardy została strategicznie rozmieszczona,
aby zoptymalizować możliwości czyszczenia z doskonałym chłodzeniem dysku twardego
i prowadzeniem kabli. Po zdjęciu górnej wnęki dysku twardego, obudowa Arc XL może
obsługiwać karty graficzne o długości do 400mm. Po obróceniu górnej wnęki dysku twar
-
dego, działa ona jak prowadnica dla wentylatora przedniego i bezpośrednio kieruje przepływ
powietrza na kartę(y) graficzną(e). Aby zdjąć lub obrócić górną wnękę dysku twardego
należy odkręcić dwie nakrętki radełkowane. Po obróceniu lub zdjęciu wnęki dysku twardego,
śruby radełkowane należy ponownie włożyć, w wymaganej pozycji i zamocować je w nowej
pozycji, albo całkowicie usunąć.
Dolną wnękę dysku twardego można przesunąć, aby zapewnić więcej miejsca z przodu
obudowy. To dodatkowe miejsce może zostać wykorzystane na zamontowane z przodu
radiatory chłodzone wodą. Wnęka jest zabezpieczana siedmioma śrubami: cztery pod
obudową, dwie z przodu obudowy i jedna na płycie głównej. Po odłączeniu śrub, dolną
wnękę dysku twardego można przesunąć bardziej do tyłu obudowy, do dwóch różnych po
-
zycji, w zależności od tego, ile jest wymagane miejsca. Wnęka jest ponownie mocowana do
podstawy obudowy czterema śrubami.
Opcje chłodzenia wodą
Konstrukcja obudowy Arc XL umożliwia chłodzenie wodą i wspiera następujące kompo
-
nenty:
•
Panel górny:
Strategiczne usytuowanie wentylatorów na panelu górnym umożliwia
dopasowanie radiatorów o średnicy 240mm, bez niebezpieczeństwa konfliktu z innymi
komponentami, takimi jak płyta główna lub pamięć systemowa. W tej pozycji można
stosować grube radiatory o długości do 240mm i wąskie radiatory do długości 360mm.
•
Panel przedni:
Po wyjęciu lub zmianie miejsca wnęk dysku twardego, gruby radiator
240mm można dopasować na panelu przednim.
•
Panel dolny/tylny:
Radiatory 120mm można stosować w pozycjach wentylatora na
płytach dolnej i tylnej.
23
Opcje montażu SSD na płycie głównej
Dla maksymalnego wykorzystania miejsca za płytą główną i panelem bocznym, obudowa
komputera Arc XL ma dodatkową opcję montażu dwóch napędów SSD, z tyłu płyty głównej.
Należy pamiętać, że SSD można także
montować we wszystkich zwykłych wnękach
dysku twardego.
Aby zamocować napęd, wystarczy
odkręcić wspornik SSD z tyłu płyty głównej,
przymocować napęd SSD śrubami do wspor
-
nika z pudełka akcesoriów, a następnie po
-
nownie podłączyć wspornik do płyty głównej.
Zaleca się używanie prostych kabli z prostymi
złączami SATA; nie są obsługiwane kable 90
stopniowe.
Graniczona gwarancja i ograniczenia odpowiedzialności
Obudowy Fractal Design Arc XL są objęte gwarancją przez dwadzieścia cztery (24)
miesiące od daty dostarczenia do użytkownika, na defekty materiałowe i/lub wady wytwarza
-
nia. W okresie obowiązywania tej ograniczonej gwarancji, produkty zostaną naprawione lub
wymienione według decyzji firmy Fractal Design. Roszczenia gwarancyjne należy przekazać
przedstawicielowi, który sprzedał produkt, z opłatą kosztów dostarczenie.
Gwarancja nie obejmuje:
•
Produktów, które były wynajmowane, nieprawidłowo używane, nieuważnie obsługiwane
lub stosowane w sposób niezgodny z przeznaczeniem.
•
Produktów uszkodzonych w wyniku działania sił natury, włącznie, ale nie tylko, z
wyładowaniami atmosferycznymi, pożarem, powodzią i trzęsieniem ziemi.
•
Produktów z uszkodzonym lub usuniętym numerem seryjnym i/lub naklejką
gwarancyjną.
Pomoc techniczna dla produktu
W celu uzyskania pomocy technicznej należy wykorzystać następujące informacje kontakto
-
we:
W Ameryce Północnej:
support.america@fractal-design.com
W DACH (Niemcy-Szwajcaria-Austria):
support.dach@fractal-design.com
W
Chiny: support.china@fractal-design.com
W Europie i/lub reszcie świata:
support@fractal-design.com
24
Arc XL
Arc XL обеспечивает баланс воздушного и водяного охлаждения и
высокопроизводительной компонентной базы в глянцевом стильном вертикальном
корпусе, выполненном в духе минимализма.
Конструкция корпуса Arc XL обеспечивает свободный поток воздуха благодаря
большим вентиляционным отверстиям на передней панели и сверху корпуса, что
позволяет эффективно отводить тепло от компонентов, расположенных внутри
корпуса. Корпус поставляется с тремя высококачественными вентиляторами Si
-
lent Series R2, обеспечивающими выход воздушного потока из корпуса. Если вы
предпочитаете водяное охлаждение, конструкция корпуса Arc XL предусматривает
достаточный объем пространства для установки самых массивных радиаторов как
в передней, так и в верхней части корпуса. Возможность обеспечения различных
вариантов охлаждения, предусмотренная в корпусе Arc XL, играет большую роль,
когда имеется возможность и свободное пространство для установки нескольких
графических карт для создания высокопроизводительной системы.
Как и все наши изделия, корпус Arc XL отличается простотой использования и высоким
качеством изготовления и материалов, что свойственно корпусам Fractal Design.
Корпус изготовлен на совесть и обладает рядом дополнительных возможностей,
такими как простота очистки пылевых фильтров, встроенный контроллер
вентиляторов, гибкая установка привода жестких дисков, дополнительное крепление
для установки твердотельных дисков и обилие пространства для аккуратной
прокладки кабелей. И наконец, корпус Arc XL поставляется с привлекательной, слегка
окрашенной боковой панелью с окном, через которое вы можете полюбоваться на свое
творение снаружи.
Контроллер вентилятора
Для установки контроллера встроенного вентилятора имеются четыре разъема,
три из которых можно подсоединить к корпусным
вентиляторам, а еще один, разъем Molex, можно
подключить к блоку питания. Имеются три ступени
регулировки скорости вращения вентиляторов: низкая
(5 В), средняя (7 В) и высокая (12 В).
Примечание. Некоторые вентиляторы могут не запускаться в
низкоскоростном режиме и требуют установки более высокой
скорости вращения (повышенного напряжения для запуска). Проверьте, на какое напряжение запуска
рассчитаны вентиляторы, выпускаемые не компанией Fractal Design.
Очистка пылеулавливающих фильтров
Корпус Arc XL выпускается с тремя отдельными пылеулавливающими фильтрами.
•
Передняя панель.
Снимите пылеулавливающий фильтр, нажав на верхнюю часть
сетки, после чего фильтр можно очистить в
проточной воде или с помощью пылесоса.
•
Нижний фильтр.
Расположенный под блоком
питания фильтр вытаскивается с задней части
корпуса, после чего его можно очистить в
проточной воде.
•
Верхняя панель.
Этот фильтр проще всего
очистить с помощью пылесоса, но его
также можно извлечь, отвернув два винта с
накатанной головкой на задней панели корпуса.
25
Регулируемые отсеки для жестких дисков
В корпусе Arc XL установлены два отсека для жестких дисков: верхний отсек можно
извлечь и/или развернуть, а нижний отсек можно переставить.
Изначально верхний отсек для жестких дисков установлен, чтобы оптимизировать
используемое пространство и обеспечить наилучшее охлаждение жестких дисков
и прокладку кабелей. При снятом верхнем отсеке для жестких дисков корпус Arc XL
позволяет установить графические карты длиной до 400 мм. Если верхний отсек для
жестких дисков развернуть, он выполняет функцию направляющей для переднего
вентилятора и направляет поток воздуха на графическую карту (карты). Чтобы
извлечь или развернуть верхний отсек для жестких дисков, следует отвернуть два
винта крепления с накатанной головкой. После извлечения или разворота отсека для
жестких дисков установите его в нужное положение и закрепите винтами с накатанной
головкой или полностью извлеките из корпуса.
Нижний отсек для жестких дисков можно переставить для увеличения свободного
пространства в передней части корпуса. Это дополнительное пространство можно
использовать для установки радиаторов с водяным охлаждением. Отсек крепится
с помощью семи винтов: четырьмя винтами снизу корпуса, двумя винтами спереди
корпуса и одним винтом к системной плате. После отворачивания винтов нижний
отсек для жестких дисков можно передвинуть назад в одно или второе положение
в зависимости от требуемого объема свободного пространства. После этого отсек
крепится четырьмя винтами в основании корпуса.
Водяное охлаждение
В корпусе Arc XL предусмотрена возможность использования водяного охлаждения и
следующих компонентов.
•
Верхняя панель.
Приоритетное размещение вентиляторов на передней панели
позволяет устанавливать 240-мм радиаторы без опасения, что они будут мешать
другим компонентам, например системной плате или системной памяти. Здесь
можно использовать мощные радиаторы длиной до 240 мм, а также тонкие 360-мм
радиаторы.
•
Передняя панель.
При извлечении или перестановке отсеков для жестких дисков
на передней панели можно установить мощные 240-мм радиаторы.
•
Нижняя и задняя панели.
На нижней и задней панелях в местах установки
вентиляторов можно использовать 120-мм радиаторы.
26
Возможность установки твердотельных жестких дисков за системной платой
В целях максимального использования пространства за системной платой и боковой
панелью в корпусе ПК Arc XL имеется дополнительная возможность установки на
задней части системной платы двух твердотельных жестких дисков. Твердотельные
жесткие диски можно также
устанавливать во всех лотках для
стандартных жестких дисков.
Для установки диска просто отверните
кронштейн крепления твердотельного
диска на задней части системной
платы, установите на кронштейн
твердотельный диск с помощью
винтов из комплекта дополнительных
принадлежностей и установите
кронштейн на место на системной
плате. Рекомендуется использовать
кабели с прямыми разъемами SATA;
кабели с Г-образным разъемами не
поддерживаются.
Ограниченная гарантия и ограничения ответственности
На компьютерные корпуса Fractal Design Arc XL предоставляется гарантия отсутствия
дефектов материалов и производственного брака сроком двадцать четыре (24)
месяца со дня доставки конечному пользователю. В течение этого срока ограниченной
гарантии компания Fractal Design по собственному усмотрению осуществляет ремонт
или замену неисправных изделий. Изделия по гарантийным рекламациям необходимо
вернуть первоначальному продавцу с предоплатой доставки.
Изделия, на которые не распространяется действие гарантии:
•
изделия, сдававшиеся в аренду, использовавшиеся с несоблюдением правил
эксплуатации, небрежно или не по прямому назначению;
•
изделия, поврежденные вследствие действия непреодолимой силы, в том числе,
не исключая прочего, молнии, пожара, наводнения или землетрясения;
•
изделия, серийный номер и (или) гарантийная наклейка которых были
несанкционированно изменены или удалены.
Поддержка изделий
По вопросам поддержки изделий обращайтесь по перечисленным ниже адресам.
Северная Америка:
support.america@fractal-design.com
Германия, Швейцария, Австрия (DACH): support.dach@fractal-design.com
Китай:
support.china@fractal-design.com
Европа и остальные страны мира:
support@fractal-design.com
27
Arc Midi R2
La carcasa Arc XL proporciona una combinación equilibrada de flujo de aire, refrigeración
por agua y configurabilidad de componentes de alto rendimiento en un formato de torre
completa minimalista, elegante y moderna.
El diseño de alto flujo de aire de la carcasa Arc XL es evidente en su interior con grandes
aberturas de ventilación en la parte frontal y superior por lo que los componentes se man-
tienen a baja temperatura sin esfuerzo. La carcasa cuenta con tres ventiladores R2 de la
serie Silent que proporcionan un flujo de aire máximo desde el primer momento. Si la refrig
-
eración por agua es lo que le gusta, la carcasa Arc XL está diseñada para proporcionar una
gran cantidad de espacio para los radiadores más gruesos, tanto en la parte frontal como en
la parte superior de la carcasa. En la carcasa Arc XL, la capacidad de disponer de una gran
variedad de opciones de refrigeración es importante cuando tiene la posibilidad y el espacio
de instalar varias configuraciones de tarjetas gráficas en un sistema de alto rendimiento.
Como en todos los productos, la carcasa Arc XL pone de manifiesto la facilidad de uso junto
a mano de obra y materiales de calidad, de lo que Fractal Design se suele enorgullecer. La
carcasa está creada para durar y está repleta de funciones inteligentes, como por ejemplo
limpieza sencilla de filtros de polvo, controlador de ventiladores integrado, instalación flex
-
ible de unidades de disco duro, monturas adicionales para unidades de disco de estado
sólido y gran cantidad de espacio para colocar los cables de forma ordenada. Como punto
culminante, la carcasa Arc XL incluye un bonito panel lateral de tipo ventana ligeramente
tintado que le permite ver su composición desde fuera.
Controlador de ventiladores
Dispone de cuatro conectores para instalar el cont-
rolador de ventiladores integrado, tres de ellos para
conectar a los ventiladores de la carcasa y uno de
tipo Molex para enchufar a la fuente de alimentaci-
ón. La velocidad de los ventiladores se puede re-
gular en tres pasos: velocidad baja (5 V), velocidad
media (7 V) y velocidad alta (12 V).
Nota:
Algunos ventiladores podrían no iniciarse en la posición
de baja velocidad y necesitarán un valor más alto. Compruebe el
parámetro Voltaje de inicio de los ventiladores que no son de Fractal Design para saber qué valor se debe utilizar.
Limpieza de los filtros de polvo
La carcasa Arc XL cuenta con 3 filtros de polvo independientes:
•
Panel frontal:
quite el filtro de polvo empujando la parte superior de la malla; el filtro se
puede limpiar bajo agua corriente o mediante
una aspiradora.
•
Filtro inferior:
el filtro ubicado debajo de la
fuente de alimentación se puede extraer ti-
rando de él en línea recta hacia afuera en la
parte posterior de la carcasa; se puede limpiar
bajo agua corriente.
•
Panel superior:
este filtro es el más fácil de
limpiar utilizando simplemente una aspirado-
ra, pero también se puede extraer quitando
los dos tornillos de apriete manual situados en
la parte posterior de la carcasa.
28
Armazones adaptables para unidades de disco duro
La carcasa Arc XL cuenta con dos armazones para unidades de disco duro: el armazón
superior se puede quitar y/o girar, y el armazón inferior se puede cambiar de posición.
En su posición original, el armazón para unidades de disco duro superior se ha colocado
para optimizar una construcción limpia con una refrigeración para dichas unidades y una
administración de cables excelentes. Al quitar el armazón superior para unidades de disco
duro, la carcasa Arc XL puede alojar tarjetas gráficas de hasta 400 mm de longitud. Cuando
el armazón superior para unidades de disco duro se gira, actúa como guía para el ventila-
dor frontal y dirige el flujo de aire hacia las tarjetas gráficas. Para quitar o girar el armazón
para unidades de disco duro superior, debe quitar los dos tornillos de apriete manual que lo
aseguran. Después de girar o quitar el armazón para unidades de disco duro, vuelva a in-
sertarlo en la posición que desee y fije los tornillos de apriete manual en una nueva posición
o quítelo completamente.
El armazón para unidades de disco duro se puede cambiar de posición para proporcionar
más espacio en la parte frontal de la carcasa. Este espacio adicional es útil para radiadores
refrigerados por agua instalados en la parte frontal. El armazón se fija con siete tornillos:
cuatro debajo de la carcasa, dos en la parte frontal de la carcasa y una en la placa de la
placa base. Una vez quitados los tornillos, el armazón inferior para unidades de disco duro
se puede desplazar más hacia atrás en el chasis hasta una de las dos posiciones posibles,
dependiendo de la cantidad de espacio necesario. El armazón se vuelve a fijar atornillando
los cuatro tornillos en la base de la carcasa.
Opciones de refrigeración por agua
La carcasa Arc XL se ha diseñado para admitir la refrigeración por agua, así como los
siguientes componentes:
•
Panel superior:
la posición estratégica de los ventiladores en el panel superior permite
colocar un radiador de 240 mm sin el riesgo de que entren en conflicto con otros com
-
ponentes, como por ejemplo la placa base o la memoria del sistema. En esta posición
también se pueden utilizar radiadores de hasta 240 y 360 mm de grosor.
•
Panel frontal:
si quitó o cambió de posición los armazones para unidades de disco
duro, en el panel frontal se pueden colocar un radiador de 240 mm de grosor.
•
Paneles inferior y posterior:
se pueden utilizar radiadores de 120 mm en las posicio-
nes de los ventiladores en las placas inferior y posterior.
29
Opciones de montaje de unidades de estado sólido en la placa de la placa base
Para maximizar el uso del espacio detrás de la placa de la placa base y del panel lateral, la
carcasa para PC Arc XL incluye una opción adicional para montar dos unidades de estado
sólido en la parte posterior de dicha aquel-
la placa. Tenga en cuenta que también pu-
ede montar unidades de estado sólido en
cualquiera de las bandejas para unidades
de disco duro convencionales.
Para fijar la unidad, simplemente desator
-
nille el soporte de la unidad de estado só-
lido de la parte posterior de la placa base,
acople la unidad de disco de estado sólido
en el soporte con los tornillos que se en-
cuentran en la caja de accesorios y, a con-
tinuación, vuelva a acoplar el soporte a la
lámina de la placa base. Es recomendable
utilizar cables rectos con conectores SATA
rectos; no se admiten cables de 90 grados.
Garantía limitada y limitación de responsabilidad
Las carcasas para PC Fractal Design Arc XL están garantizadas durante veinticuatro (24)
meses a partir de la fecha de entrega al usuario final contra defectos materiales y/o de
mano de obra. Dentro de este período de garantía limitada, los productos se repararán o
reemplazarán, lo que Fractal Design estime más oportuno. Las reclamaciones de garantía
se deben devolver al agente que vendió el producto, con portes pagados.
La garantía no cubre:
•
Productos que hayan sido utilizados para alquiler, que se hayan utilizado indebidamen-
te, que se hayan manipulado sin cuidado o que se hayan aplicado de una forma que no
esté contemplada en el uso indicado.
•
Productos dañados por la fuerza de la naturaleza como por ejemplo, sin limitación,
tormentas, incendios, inundaciones y terremotos.
•
Productos cuyo número de serie y/o pegatina de garantía se hayan manipulado o quita-
do.
Asistencia técnica del producto
Para obtener asistencia técnica del producto, utilice la siguiente información de contacto:
En Norteamérica:
support.america@fractal-design.com
En DACH (Alemania-Suiza-Austria):
support.dach@fractal-design.com
En
China: support.china@fractal-design.com
En Europa y/o el resto del mundo:
support@fractal-design.com
30
Arc XL
Arc XL är en balanserad kombination av bra luftflöde, utrymme för vattenkylning och möj
-
lighet att installera högpresterande komponenter i ett avskalat och snyggt full-tower format.
Arc XL är designad för att maximera luftflödet, vilket syns på de stora luftintag i fronten och
toppen som utan problem håller dina komponenter vid låga temperaturer. Chassit kommer
utrustat med tre högkvalitativa Silent Series R2 fläktar som ger utmärkt kylförmåga direkt ur
förpackningen. Om du är ute efter vattenkylning så erbjuder Arc XL utrymme för tjocka radi
-
atorer både i fronten och toppen. I Arc XL finns det plats att installera system med flertalet
grafikkort och andra högpresterande komponenter, samt möjlighet att konfigurera kylningen
efter de behov som då uppstår.
Som med alla våra produkter så är Arc XL väldigt lätt att använda samt är tillverkad med hög
byggkvalitet och kvalitativa material, något Fractal Design är stolta över. Chassit är mycket
hållbart och är fyllt med smarta funktioner såsom dammfilter som är lätta att rengöra, inte
-
grerad fläktkontroll, flexibel hårddiskinfästning, extraplatser för SSD enheter samt gott om
plats för prydlig kabeldragning. Avslutningsvis är Arc XL utrustat med ett snyggt, lätt tonat,
sidopanelsfönster som låter dig visa upp ditt system från utsidan.
Fläktkontrollern
För att installera den medföljande fläktkontrollern
finns det fyra kontakter, tre för att koppla in till fläktar
samt en molexkontakt för att koppla in till ditt nätag-
gregat. Hastigheten på fläktarna kan regleras i tre
olika lägen: låg hastighet (5V), medelhastighet (7V)
samt full hastighet (12V).
OBS! Vissa fläktar startar inte på låghastighetsläget, utan behöver
en högre inställning. Kontrollera startspänningen på fläktar som inte
tillverkats av Fractal Design för att avgöra vilken spänning som ska
användas.
Rengöring av dammfilter
Arc XL är utrustad med 3 olika partikelfilter:
•
Frontpanelen:
Ta ut dammfiltret genom att klicka på den övre delen av fläktgallret, fil
-
tret kan därefter rengöras under rinnande vatten eller med dammsugare.
•
Bottenfilter:
Dra ut bottenfiltret rakt ut bakifrån. Filtret kan därefter rengöras under rinn
-
ande vatten.
•
Toppanelen:
Detta filter rengörs enklas
direkt med en dammsugare, men går
även att ta loss filtret genom att först lossa
två tumskruvar på chassits baksida.
31
Flexibla hårddiskburar
Arc XL har två hårddiskburar – den övre buren kan tas bort helt eller roteras, den undre bu
-
ren kan tas bort eller flyttas.
Den övre hårddiskburen har i sitt orginalutförande placerats för att möjliggöra ett snyggt
bygge med utmärkt hårddiskkylning och kabeldragning. Genom att ta bort den övre hård
-
diskburen stödjs montering av upp till 400mm långa grafikkort. När den övre buren roteras
agerar den som en luftkanal för frontfläkten som då obehindrat kan förse grafikkortet med
frisk luft. För att flytta eller ta bort buren behöver man skruva loss de två tumskruvarna som
sitter i övre respektive undre delen av hårddiskburen. Efter att buren har placerats i önskad
position eller tagits bort kan skruvarna skruvas fast igen.
Den undre hårddiskburen kan monteras bort om man till exempel vill ha plats för frontmon
-
terad vattenkylning. Buren sitter fast med sju stycken skruvar, fyra undertill, två i frontpane
-
len och en i moderkortsplåten. Den undre buren kan sedan skruvas fast längre bak i chassit
på en utav två olika positioner, beroende på hur mycket plats du behöver för vattenkylnin
-
gen. För att göra detta används de fyra skruvarna i botten.
Alternativ för vattenkylning
Arc XL är designat för att kunna användas för vattenkylda datorsystem i stor utsträckning
och har stöd för följande:
•
Toppanel:
Fläktpositioneringen i toppanelen gör att radiatorer i storleken 240mm kan
monteras utan risk att komma i konflikt med moderkort och minnen. Tjocka radiatorer
med längd upp till 240mm eller ”slim” radiatorer upp till 360mm kan användas här.
•
Frontpanel:
Har man tagit bort eller ompositionerat chassits hårdiskburar går det bra
att montera 240mm stora radiatorer av alla tjocklekar i frontpanelen på chassit.
•
Botten/baksida:
120mm radiatorer kan användas på fläktplatserna i botten och i bak
-
plåten.
32
Montering av SSD enheter bak på moderkortsplåten
För maximal användning av utrymmet mellan moderkortsplåten och sidopanelen har Arc
XL en extra monteringsmöjlighet av två 2,5 tums SSD-enheter på baksidan av moder
-
kortsplåten. Notera att det även går att
montera SSD enheter i samtliga hård
-
diskvaggor.
Montera din enhet genom att först skru-
va loss SSD-fästet från baksidan av
moderkortsplåten , montera sedan din
enhet på fästet med 4 skruvar som du
hittar i tillbehörsboxen. Skruva sedan
tillbaka fästet på baksidan av moder
-
kortsplåten. Det är rekommenderat att
använda raka ström- och SATA kontak-
ter; 90 graders kontakter stöds ej.
Begränsad garanti och ansvarsbegränsningar
Fractal Design Arc XL-datorchassi från Fractal Design täcks av en tjugofyra (24) månaders
garanti från leveransen till första slutanvändaren, mot defekter i material och/eller tillverk
-
ning. Under denna period med begränsad garanti kommer produkterna att antingen repa-
reras eller bytas enligt Fractal Designs gottfinnande. Garantianspråk måste returneras till
ombudet som sålde produkten, med försändelsen förskottsbetald.
Garantin täcker inte:
•
Produkter som har använts för uthyrning, felanvänts, hanterats vårdslöst eller använts
på ett sådant sätt att det inte är i överensstämmelse med den angivna avsedda använd
-
ningen.
•
Produkter som skadats genom naturfenomen inklusive, men inte begränsat till, åskvä
-
der, brand, översvämning och jordbävning.
•
Produkter vars serienummer och/eller garantietikett har manipulerats eller tagits bort.
Produktsupport
För produktsupport ska följande kontaktinformation användas:
Nordamerika:
support.america@fractal-design.com
DACH-länderna (Tyskland-Österrike-Schweiz):
support.dach@fractal-design.com
Kina:
support.china@fractal-design.com
Europa och/eller övriga världen:
support@fractal-design.com
33
9
Exploded View Arc XL
1.
Front panel
2.
Front fan filter
3.
2 x USB 3.0, 2 x USB 2.0
4.
Removable/rotatable upper hdd cage
5.
Removable/repositionable lower hdd cage
6.
Hdd mounting bracket
7.
Bottom dust filter
8.
Top dust filter
9.
Window side panel
10.
Additional SSD mounts behind M/B plate
11.
Integrated fan controller
12.
Offset top radiator mounting
34
1
2
3
4
5
6
7
8
10
11
12
